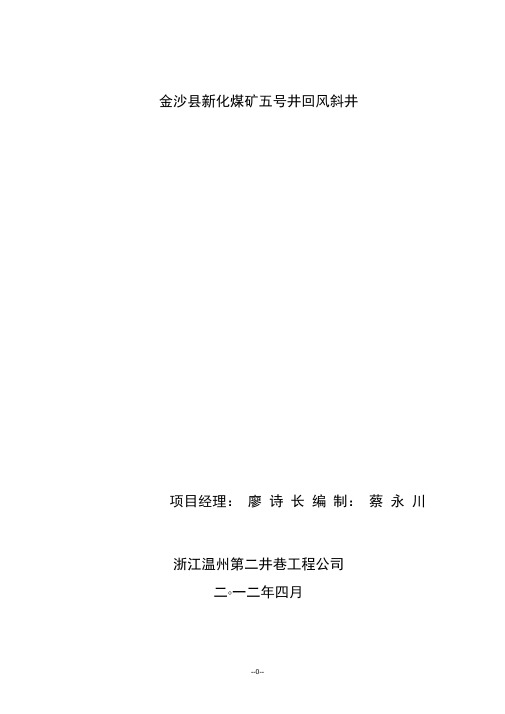

金沙县新化煤矿五号井回风斜井项目经理：廖诗长编制：蔡永川浙江温州第二井巷工程公司二◦一二年四月项目部会审人员签字一、八、亠刖言 (5)第一章工程概况与施工建设条件 (6)一、工程概况 (6)二、地理位置 (6)三、地形地貌及水系 (6)四、气候条件及地震烈度 (6)五、地层分布及地质构造 (7)六、可采煤层特征 (8)七、瓦斯 (10)八、水文地质条件 (10)九、施工条件 (11)第二章、施工准备 (11)一、开工前的准备工作 (11)二、施工期间的准备工作 (12)三、工程材料、设备的进场计划 (12)第三章、井筒施工技术方案 (14)一、井筒设计参数 (14)二、施工方案与施工顺序 (14)三、新技术的应用 (14)第四章、施工工艺和施工方法 (14)一、施工定位与工艺流程 (14)二、施工方法 (15)三、工作面防治水 (19)第五章、施工辅助系统 (22)一、提升系统 (22)二、给水和排水系统 (22)三、压风系统 (22)四、供电系统 (22)五、通风系统 (23)六、通讯、信号、照明及监控线24七、测量 (24)八、安全监测监控系统 (24)九、人员定位系统 (24)第六章施工准备和施工总平面布置 (24)一、施工准备 (24)二、施工总平面布置 (25)第七章、管理机构、劳动组织 (25)一、管理组织形式 (25)二、劳动作业组织 (25)三、劳动力配备 (27)四、施工组织管理制度 (27)五、技术经济指标 (27)六、安全应急预案 (28)第八章、施工排队和工期 (29)一、进度指标 (29)二、工期排队和工期 (30)三、工期保证措施 (30)第九章、质量控制与质量保证措施 (31)一、质量目标 (31)二、质量控制总体要求 (31)三、施工准备阶段的质量控制 (33)四、施工阶段的质量控制 (37)五、竣工阶段质量控制 (41)六、质量持续改进 (42)第十章、文明施工及环境保护措施 (43)一、文明施工措施 (43)二、环境保护措施 (43)第十一章、安全生产措施 (44)一、管理与组织措施 (44)二、运输安全措施 (45)三、放炮措施 (46)四、机电设备管理 (48)五、通风瓦斯管理 (50)六、防冶煤与瓦斯灾害及煤与瓦斯突出管理措施 (54)七、防尘安全管理措施 (56)八、顶板安全技术管理措施 (56)九、风钻打眼安全技术措施 (57)十、永久支护安全技术措施 (58)十^一、防治火灾措施 (58)十二、防治水措施 (59)十三、无计划停电、停风安全措施 (60)第十二章质量安全检查制度 (62)第十三章工期、质量承诺书 (63)附：1、施工进度计划表2、相关证件（复印件）新化煤矿五号井位于金沙县西南方向，行政区划属金沙县新化乡。
煤矿施工组织设计范本
[标签:标题]篇一：煤矿施工组织设计范本前言我们在认真分析了*****煤矿8#煤巷道开拓的有关图纸资料及合同文件的基础上，根据本工程设计的特点，结合我处施工装备和技术特长，编制此项工程的施工组织设计，选用行之有效的施工设备和先进可靠的施工技术、施工工艺，采用快速施工机械化作业线进行施工。
一、总体思路在本工程施工过程中，以高起步、高标准、高质量、高效益的“四高”为总体目标，精心组织，精细施工，铸造精品。
首先确保安全和质量目标、确保工期目标。
其次是高标准控制施工全过程，高效率、高水平建设本工程。
在实施中，用先进的设备和科学的配置来满足设计规范和建设单位、监理单位的要求；用先进的技术和工艺来保证质量要求；用先进的组织管理方法，结合工程特点，统筹考虑，科学安排。
对施工中的重点、难点部位，始终放在突出的位置，狠抓不放过，根据我处多年来从事类似工程的施工经验，对本工程施工过程中的重点、难点进行事前、事中控制。
做好施工中的每项监测控制，对各道工序进行全过程的跟踪监测，并及时收集整理施工全过程的各类信息，以便更好地指导施工。
二、设计特点1、巷道均采用远距离激光指向仪指向。
2、工作面采用大功率隔爆高效对旋轴流风机，抗静电阻燃风筒通风进行压入式通风，满足掘进工作面的用风需求。
3、煤层施工采用机械化配套作业线施工，其配套形式为：提升系统为机轨合一运输方式，JK-2.0/20型提升机配1m3侧卸式矿车进行材料运输和升入井人员、装备带宽1.0m的带式输送机进行煤矸运输；ZL-50型装载机配8吨自卸汽车地面排矸；工作面采用160型综掘机进行巷道掘进施工。
施工时，应根据围岩情况调整支护方式，以确保安全，对构造复杂及破碎地段根据实际情况须采取锚网喷+U型钢棚或混凝土砌碹支护。
4、对工作面涌水，采取“探、堵、截、排、封、引”等综合治理措施，立足改善作业环境，加快施工速度。
三、编制原则1、认真贯彻现行国家、行业标准、规范，在确保安全施工和工程质量以及招标文件所规定其它指标的前提下，科学合理地组织施工。
矿山建设工程施工组织设计范本(DOC 63页)
矿山建设工程施工组织设计范本(DOC 63页)第一章矿井概况一设计编制依据1 井筒地质柱状图2 《煤矿安全规程》3 《煤矿井巷工程质量检验评定标准》二矿井条件本矿井为城郊矿井，设计服务年限为30年。
城郊矿井的设计生产能力位240万吨。
本次设计的井筒为副井井筒。
井筒净直径8.5m，井筒的深度为680m,副井井筒的开拓方式为立井开拓，通风方式为中央分列式通风系统。
煤层含沼气的等级及突出危险程度：低沼气，无突出。
副井井筒的表土段深230m，表土段井壁结构为双层钢筋混凝土井壁，内壁的厚度为450mm，外壁的厚度为500mm。
基岩段厚430m,为普通混凝土井壁，厚650mm，混凝土标号为C30。
井筒内提升容器采用单层双车罐笼，提升容器导向装置的结构类型采用组合罐笼。
井筒的提升方位角为15o。
三矿井水文地质情况（一）表土厚度及类型：表土土层为第四纪冲击层，厚度为230m200m h,表土下方的风化基岩带厚度为20m,（二）含水情况：表土含水情况为3基岩为泥岩和粉砂岩，厚度为430m，基岩岩倾角为08，含水情况为400~430m，30。
m3四井筒特征（一）副井井筒特征表表1-1 副井井筒特征表（二）井筒断面布置形式井筒断面布置形式如图1-1所示：图1-1 井筒断面布置图第二章井筒基岩段施工方案一、选择施工方案时应考虑的因素：（一）井筒穿过岩层的性质，涌水量的大小。
（二）井筒直径和深度（主要指基岩部分的深度）。
（三）可能采用的施工工艺及技术装备条件。
（四）施工队伍的操作技术水平和施工管理水平。
选择施工方式，首先要求技术先进，安全可行，有利于采用新型凿井装备，不仅能获得单月最高纪录，更重要的是能取得较高的平均成井速度，并应有明显的经济效益。
二、现有立井井筒基岩段施工方案分析（一）掘、砌单行作业凿井时将井筒划分为若干段高，自上而下分段施工，在同一段高内，按照掘砌先后交替顺序作业称为单行作业且由于掘进的段高不同，单行作业又分为长段单行作业和短段平行作业。
主井提升设备安装施工组织设计

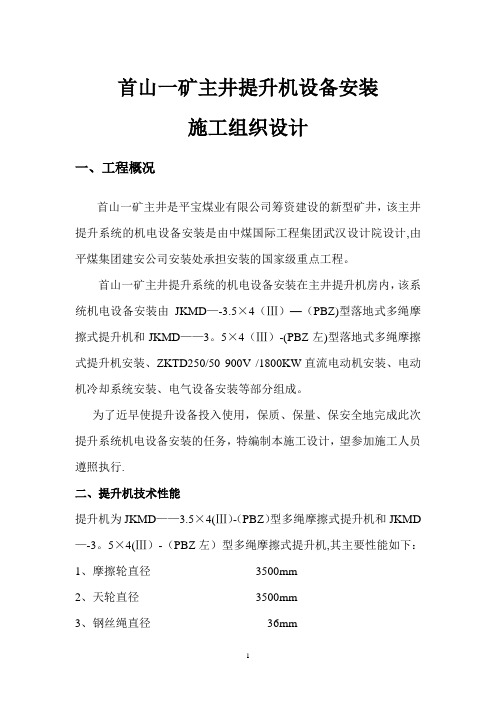

首山一矿主井提升机设备安装施工组织设计一、工程概况首山一矿主井是平宝煤业有限公司筹资建设的新型矿井，该主井提升系统的机电设备安装是由中煤国际工程集团武汉设计院设计,由平煤集团建安公司安装处承担安装的国家级重点工程。
首山一矿主井提升系统的机电设备安装在主井提升机房内，该系统机电设备安装由JKMD—-3.5×4（Ⅲ）—（PBZ)型落地式多绳摩擦式提升机和JKMD——3。
5×4（Ⅲ）-(PBZ左)型落地式多绳摩擦式提升机安装、ZKTD250/50 900V /1800KW直流电动机安装、电动机冷却系统安装、电气设备安装等部分组成。
为了近早使提升设备投入使用，保质、保量、保安全地完成此次提升系统机电设备安装的任务，特编制本施工设计，望参加施工人员遵照执行.二、提升机技术性能提升机为JKMD——3.5×4(Ⅲ）-（PBZ）型多绳摩擦式提升机和JKMD —-3。
5×4(Ⅲ）-（PBZ左）型多绳摩擦式提升机,其主要性能如下：1、摩擦轮直径3500mm2、天轮直径3500mm3、钢丝绳直径36mm4、钢丝绳根数8根每根=925m5、提升机最大静张力525KN6、提升机最大静张力差140KN7、摩擦轮绳槽间距300mm8、实际最大静张力418。
29KN9、实际最大静张力差120。
14KN三、工程主要内容A。
机械设备安装：1、提升机JKMD——3。
5×4（Ⅲ）—（PBZ）2台2、中高压液压站 E 149 4套3、盘形制动器S 5193 8套4、主轴装置S9771 2套5、闸盘偏摆监测装置T S 325 4套6、钢丝绳探伤仪1套7、直流电动机ZKTD250/50 900V/1800KW 2台8、吊钩桥式起重机Qk=35/10t ，Lk=18m 1台9、离心式通风机Q=59676m3/h H=1769Pa 2台10、电动机（通风）380V，45KW 2台11、联轴器TL8 75×142/75×142(200-75×75) 2套12、车槽装置 2套13、电机基础密封盖板 2套14、手动对夹式通风蝶阀 2套15、自动卷帘式空气过滤器 4套16、圆形风筒 2套17、圆变方接头 2套18、编码器装置2套29、摩擦轮护套2套20、主轴端齿轮箱2个21、电机底座2套B.电器设备安装1、井筒开关 1项2、测速电机 1项3、编码器 2项4、操作台 1项5、高压柜 5项5、励磁柜 1项6、PLC柜 1项7、调节柜 1项8、整流柜 1项9、切换柜 1项10、低压柜 1项11、平波电抗器1项12、直流快开 1项13、井口电缆箱1项14、整流变压器 1项15、铜母线 1项16、接地装置1项17、电力电缆敷设各种规格18、控制电缆敷设各种规格19、屏蔽电缆敷设20、专用屏蔽电缆敷设21、非标加工一项四、施工前的准备工作1、由有关部门及设计院进行技术交底后，施工人员熟悉图纸及设备说明书和随机资料。
煤矿施工组织设计
煤矿施工组织设计
煤矿施工组织设计是指在煤矿开拓和建设阶段，根据煤矿的地质条件、矿井模式和开采工艺等因素，编制出一套合理、科学的施工组织方案，以达到高效、安全、经济的煤矿建设和开拓目标。
煤矿施工组织设计应包括以下内容：
1. 工程概况：包括煤矿的地理位置、规模、资源储量、采矿权情况等基本信息。
2. 工程目标：明确煤矿建设和开拓的目标和要求，包括年产量、采煤率、煤矿安全和环境保护等方面的指标。
3. 工序划分：将整个煤矿建设和开拓过程划分为各个工序，包括地质勘探、井巷开挖、设备安装等，明确各个工序的
任务和工期。
4. 工程分包：根据煤矿的特点和施工要求，将各个工序划
分为若干个分包工程，明确各个分包工程的范围、任务和
责任。
5. 施工方法：确定各个工序和分包工程的施工方法，包括
开挖方法、支护方法、设备使用等，以确保施工过程的安
全和效率。
6. 施工组织架构：确定施工组织的层级结构和人员编制，
明确各级管理人员的职责和权限。
7. 施工计划：根据工序划分和施工方法，编制出详细的施
工计划，包括任务分解、工期安排、资源预算等。
8. 安全措施：制定煤矿施工的安全保障措施，包括安全教
育培训、安全设备使用、事故应急预案等。
9. 资源管理：合理安排人力、物力、财力等资源，确保施
工过程中的资源供应和利用。
10. 环境保护：制定环境保护措施和监测方案，确保施工过程不对环境造成污染和破坏。
总之，煤矿施工组织设计是一项重要的工作，它对于煤矿
建设和开拓的顺利进行具有重要的意义。
只有通过科学的
设计和合理的组织，才能确保煤矿建设和开拓过程的高效、安全和经济。
矿建工程施工组织设计
山西兴盛鸿发煤业有限公司600Kt/a矿井改造工程矿建工程施工组织设计河南煤炭建设集团有限责任公司二零一一年七月十三日前言山西兴盛鸿发煤业有限公司位于介休市张兰镇石场坊村，行政区划属张兰镇管辖，其井田地理坐标为:东经112°12′00″—112°13′30″，北纬37°00′30″—37°01′30″。
该矿西北距大运公路及南同蒲铁路张兰火车站12km，有简易公路相通，交通较为便利，该矿现开采4、5号煤层，现实际生产能力30万t/a，兼并重组后的矿井生产能力为60万t/a。
设计矿井采用立井开拓，全矿井布置3个井筒，在井田东部新建主、副立井，利用鸿发煤业主斜井作为兼并重组整合后的回风斜井，由于主斜井井筒断面小，利用原副斜井井筒段与主斜井并列回风，副斜井井筒安设台阶扶手作为安全出口通道，刷大主斜井井口段安设主通风机，布置安全出口和防爆门。
我们认为：就本公司的技术水平、装备能力和近几年来积累的煤矿施工经验，我们完全有能力安全、优质、快速、高效地完成该矿井工程的施工任务，并达到或超过业主对工期和质量的要求。
我们按照工程特性及施工要求，以十分认真的态度和对该项目高度负责的精神，编制了本工程施工组织设计。
施工组织设计大纲编制依据：（1）《山西兴盛鸿发煤业有限公司矿井兼并重组整合项目初步设计》（2）《煤矿井巷工程质量验收规范》（GB50213-2010）；（3）《煤矿井巷工程施工规范》（GB50511-2010）；（4）《钢筋混凝土工程施工质量验收规范》；（5）《钢筋锥螺纹接头技术规程》（JGJ109-96）；（6）《煤炭工业建设工程质量技术资料管理规定》；（7）《煤矿安全规程》（2009年版）；（8）《钢筋混凝土工程检验评定标准》；（9）《煤矿井巷工程质量验收评定标准》；（10）《煤矿井巷工程施工质量标准及检验评级办法》；（11）《混凝土结构工程施工质量验收规范》（GB50204-2002）；（12）《钢筋焊接及验收规范》（JGJ18-84）；（13）《工程测量规范》（GB50026-93）；（14）《矿井质量标准化检验标准》；（15）《建筑机械使用安全技术规程》（JGJ33-86）；（16）《施工现场临时用电安全技术规范》（JGJ46-88）；（17）《建设工程施工现场供用电安全规范》（GB50194-93）。
【完整版】矿山井筒工程施工组织设计
风井井筒施工组织设计目录第一章工程概况一、工程概况二、编制依据三、交通地理位置四、地形、地貌及气候条件五、水文地质第二章开工前的准备工作一、技术准备二、施工队伍准备三、施工现场准备四、设备材料的准备五、临时锁口第三章施工方案的选择一、表土段施工方案二、基岩段施工方案三、与井筒相连接的相关工程施工方案第四章施工工艺一、采用“四新”加快施工速度二、井颈段施工三、基岩段施工四、与井筒连接的工程施工五、施工中的关键技术（关键部位）第五章施工辅助系统一、提升系统二、井筒悬吊设施及施工辅助系统三、井口地面辅助设施第六章施工组织与管理一、施工组织管理机构二、井筒劳动组织安排第七章施工进度计划与进度控制一、工期安排与进度控制二、工期保证措施第八章施工安全技术措施、灾害预防措施及安全体系一、安全管理措施二、施工技术安全措施三、灾害预防及冬雨季施工措施第九章工程质量检测管理措施和质量保证体系第十章文明施工及环境保护措施第十一章附图、表第一章工程概况一、工程概况1、主要技术特征井口座标：X=0.000Y=0.000Z=0.000m井筒落底标高：0.000m井筒全深：*m断面积：表土段：S掘=*m2,S净=*m2基岩段：S掘=*m2，S净=*m2砼永久支护：C30井筒涌水量：5m3h瓦斯情况：高瓦斯围岩类别：4~6二、编制依据1、招标文件；2、风井井筒、风硐、安全出口平、剖、断面图；3、《矿山井巷工程施工及验收规范》、《煤矿井巷工程质量检验评定标准》，MT5009-94；4、《煤矿安全规程》；5、《煤矿建设井巷工程定额》、《煤炭建设井巷工程辅助费综合预算定额》。
三、交通、地理位置四、地形、地貌及气候条件本区属于典型的大陆性气候，春季风大雨少，夏季炎热干燥，秋季温暖湿润，冬季寒冷少雪。
一年四季分明，主导风向为西风，冻土深度0.8m。
五、水文地质情况本区城内根据标书介绍，水文地质条件较为简单，涌水量按5m3(开挖后视土质情况调整)。
矿山工程施工组织设计(2篇)
第1篇一、项目概述1. 项目背景随着我国经济的快速发展，矿产资源的需求量不断增加，矿山工程项目的建设成为支撑国民经济的重要举措。
本项目位于我国某省，属于露天开采矿山工程。
该项目总投资XX亿元，建设周期XX年，主要产品为铁矿石，年产量预计达到XX万吨。
2. 项目规模及内容本项目占地面积XX平方公里，其中矿山开采区占地面积XX平方公里，辅助设施占地面积XX平方公里。
项目主要建设内容包括：（1）露天开采：采用爆破、铲装、运输等工艺，对铁矿石进行露天开采。
（2）选矿厂：建设一座日处理能力为XX万吨的选矿厂，对开采出的铁矿石进行选矿处理。
（3）辅助设施：包括办公楼、宿舍楼、食堂、污水处理站、供电设施等。
二、施工组织设计原则1. 安全第一、预防为主确保施工安全，预防事故发生，严格执行国家和地方有关安全生产的法律法规。
2. 科学组织、合理布局根据项目特点，合理组织施工，确保工程进度、质量和成本控制。
3. 高效施工、节约资源采用先进工艺、技术和设备，提高施工效率，节约资源。
4. 环保施工、保护生态加强环保意识，采取措施减少施工对环境的影响，保护生态环境。
三、施工进度计划1. 施工准备阶段（第1-3个月）（1）完成施工图纸的审核和施工方案的编制；（2）进行施工场地平整、道路、排水等基础设施建设；（3）组织施工队伍进场，进行施工技术交底和安全教育。
2. 施工阶段（第4-24个月）（1）露天开采：完成爆破、铲装、运输等工序，确保年产量达到XX万吨；（2）选矿厂建设：完成选矿厂主体结构、设备安装和调试；（3）辅助设施建设：完成办公楼、宿舍楼、食堂、污水处理站、供电设施等建设。
3. 竣工验收阶段（第25-27个月）（1）完成工程验收，确保工程质量符合国家标准；（2）进行试生产，对生产流程进行优化；（3）进行工程总结，为后续项目提供借鉴。
四、施工资源配置1. 人员配置（1）项目经理：负责项目整体管理和协调；（2）技术负责人：负责施工技术指导和质量控制；（3）安全负责人：负责施工现场安全管理和事故预防；（4）施工队伍：包括爆破工、铲装工、运输工、设备操作工等。
矿山作业工程施工组织设计
矿山作业工程施工组织设计一、项目概况本项目为某矿山的开拓和采矿工程，位于山西省阳泉市境内。
矿山规划总面积约为5000亩，其中矿石开采区占地2000亩，采矿期限为20年。
本次施工组织设计旨在合理安排施工流程，提高施工效率，确保工程质量和安全。
二、施工基础1. 地形地貌：矿区地势较为平坦，适合进行开采工作。
采矿区主要为露天矿坑，地质条件较为稳定。
2. 气候条件：矿区气候属于暖温带半湿润气候，夏季炎热多雨，冬季寒冷干燥。
需根据季节变化合理安排施工计划。
3. 交通条件：矿区交通便利，有道路直通矿山工地，方便施工人员和设备的进出。
4. 劳动力资源：周边地区劳动力资源丰富，便于招聘和调配工人。
三、工程施工组织设计1. 施工组织机构根据工程规模和施工需求，确定施工组织机构如下：- 项目经理：负责全面统筹和协调施工工作，确保施工进度和质量。
- 技术主管：负责工程技术咨询和技术指导工作，确保工程安全和质量。
- 安全主管：负责施工现场安全管理，规范作业行为，保障施工人员安全。
- 设备主管：负责设备采购、维护和调配工作，保证施工设备的正常运转。
- 劳务主管：负责招聘、管理和培训施工人员，确保施工人员工作秩序和效率。
2. 施工工艺流程本工程施工包括以下工艺流程：- 地质勘探：对矿区地质情况进行勘探，确定矿石分布和质量。
- 土方开挖：对矿区进行土方开挖，准备开采矿石的场地。
- 矿石开采：根据地质勘探结果进行矿石开采工作，运输到指定场地进行加工和储存。
- 设备安装：根据施工需要安装各类设备，确保施工工艺的正常进行。
- 安全监测：对施工现场进行安全监测，及时发现并解决安全隐患。
- 质量检验：对施工过程和成果进行质量检验，确保工程质量达到标准要求。
3. 施工人员配置根据工程规模和施工需要，确定以下人员配置：- 矿山工程师：3名，负责工程设计和技术指导。
- 机械操作工：10名，负责施工设备的操作和维护。
- 劳务工人：30名，负责土方开挖、矿石开采和运输等工作。
某铁山矿区改造施工组织设计教材
一、编制依据和原则1、编制依据（1）中华人民共和国《安全生产法》、《建筑法》、《建设工程质量管理条例》、《既有建筑地基基础加固技术规范》（JGJ123——2000）、《建筑地基处理技术规范》（JGJ79—2002）。
（2）铁道部《铁路技术管理规程》、《铁路工务安全规则》、《铁路建设项目竣工文件编制移交办法》、《铁路营业线施工安全管理办法》（铁办[2008]190号）。
（3）兰州铁路局《营业线施工安全管理实施细则》（兰铁办[2008]105号）、《营业线施工安全管理补充办法实施细则》（兰铁办[2010]46号）、《关于进一步加强营业线施工安全监控工作的通知》（兰铁安电[2009]325号）、《关于进一步加强营业线施工安全关键环节卡控的通知》（兰铁安电[2010]272号）；兰州铁路局安全“高压线”、施工“十不准”。
（4）铁道部、铁路局现行的施工规范、技术和验收标准。
（5）兰州金轮工程设计咨询有限公司设计的《酒钢镜铁山矿技术改造采矿分项、装矿线改造铁路专用线改造工程》，嘉镜线运输现状及现场施工勘察资料编制。
2、编制原则（1）根据本合同段工程特点和施工内容，结合我方多年来的类似工程施工经验，运用先进的施工方法，合理组织施工工序，提高机械化利用程度，保证合同工期，确保安全生产，降低施工成本，提高劳动生产率，减轻劳动强度。
科学组织，统筹协调，均衡生产。
（2）严格按照GB/T19001-2000idtISO9001：2000标准质量认证体系和项目管理施工要求进行施工管理和质量控制，强化施工安全技术组织措施，使各项工作落实到实处。
（3）组织专业队伍进场施工，装备足够的专业化机械设备，确保施工需要，保证在规定的工期内完成施工任务，交付使用。
（4）遵守施工规范和操作规程，遵循国家和铁道部关于质量、安全生产规定，确保工程质量和施工安全。
采取安全有效的施工过渡方案和安全措施，确保既有线运营安全。
（5）坚持文明施工的原则，按照当地政府部门、设备管理和使用单位的要求，完善环境保护、资源保护措施，强力减少污染和降低噪音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首山一矿风井临时改装 施工组织设计
平煤集团建井一处机电科 2005年2月16日 审 批 栏 工程科： 机电副总： 安检科： 安全副总： 机电科： 矿建副总： 编 制： 总工程师： 首山一矿风井临时改装施工组织设计 前 言 首山一矿位于平顶山市东北方，许昌市襄城县紫云镇，距平顶山市约25公里。十三矿铁路专用线穿过本井田；公路四通八达，许南公路从井田东侧南北穿过；潘庄至七里店公路经过工业广场，在七里店与许南公路相连；中央回风井距主副井1.88Km,交通便利。中央回风井筒净径ф6.0m，井筒全深729.1m（含井底水窝），井底马头门底板标高-592.1m，井口设计标高+133.6m。前期的井筒施工已经完成，为了下一阶段平巷和上山的快速施工，该风井需要进行临时改装，改为罐笼提升，以满足下一步施工的要求。 具体施工内容：1、拆除一些不用的设施、设备，主要有拆除抓岩机、滑模、吊盘，拆除二层台、封口盘，拆除2.5m绞车和十二台稳车；2、改造和安装一些新设施，形成罐笼提升系统，主要有改造天轮台，安装井底稳绳梁、井底托罐底盘、中间转水泵房固定盘,安装井口托罐座、封口盘，下八根稳绳，挂上两个二吨单层单车防坠罐笼，下一趟悬吊φ800、725m铁风筒；安装井底临时排水设施，下一趟70mm2 临时供电电缆。另外，有井上下铺轨，安装二吨翻罐笼、55kw绞车等。总之，这次改装施工内容多，质量要求高，为合理、安全、按期地完成本次施工任务，特编制本施工组织设计。 一、 罐笼提升设施及相关计算 1、凿井井架：为现有的Ⅴ型钢管井架，该井架自重72.368吨， 天轮平台尺寸7.5×7.5m,角柱中心跨距离16×16m，由基础平面至天轮平台上面高度25.3m，罐笼改装后，能够安全承担施工荷载，保证足够的过卷高度。提升天轮选用Φ2.5m铸铁天轮，稳绳采用液压油缸紧绳。 2、提升绞车、容器布置 主提绞车型号为：2JKZ-3.6/12.97型矿井提升绞车,其钢丝绳最大静张力为20吨，最大静张力差为18吨，最大提升速度为7m/s,电动机型号为：YR6302-12、800Kw,2台。根据原提绞平面布置图绞车中心线与井筒、井架中心向北偏移200mm,提升机大轴距井筒提升中心的水平距离为45m,钢丝绳弦长52.2m，而改装后绞车及井筒中心与罐笼提升中心线重合，经校核钢丝绳最大内偏角1º9′28″，最大外偏角0º52′21″，小于《规程》1º30′。 罐笼提升方式为双钩提升。根据井筒直径和绞车提升能力，选用二吨单层单车罐笼两个，单个重量为4500kg,每个罐笼装载一台二吨U型固定厢体式矿车，矿车自重1280kg。提升钩头采用楔形连接装置。井筒各设施的布置见《井筒平面布置图》。 3、主提升钢丝绳选用计算 （1）已知条件：钢丝绳悬吊长度758m,二吨单车单层罐笼重量4500kg,钢丝绳拟选用18×7-Φ40-特-170-不旋转钢丝绳，每米重6.252kg,破断拉力总和113500kg。 （2）钢丝绳悬吊重量： Q0=Q+Q笼+2Q车 其中Q——单车所装矸石重量， Q=Km×rg×Vch =0.9×1600×2.2=3168kg Qo=3168+4500+1280=8948kg 钢丝绳单位长度重量:Ps=Qo/(110δB/ma-H0) = 8948/(110×170/7.5-758)=5.156kg/m 所选钢丝绳每米重6.252kg>5.156kg,可以。 （3）钢丝绳安全系数校核： 提物时，m=113500/(8948+758×6.252)=8.29>7.5 提人时，m=113500/(75×25+4500+758×6.252)=10.2>9 安全系数均符合要求。故选用18×7-Φ40-特-170-不旋转钢丝绳合格。 4、天轮选择 由条件：（1） D≥60ds=60×40=2400mm （2）D≥900ds=900×2.6=2340mm 选择提升天轮：Ф2500 2个 5、验算提升机强度 （1）最大静张力验算（立井提升时） 由公式 Fj=Q+Qz+PsB×H0 Fj:钢丝绳最大静张力 Fj=Q+Qz+PsB×H0=3168+1280+4500+6.252×758=13687kgf 而提升机允许的最大静张力为20000kgf， 可见提升机强度符合要求。 （2）最大静张力差验算（立井提升时） 由公式Fch≥Q+PsB×H0
Fch:钢丝绳最大静张力差，
Fch=Q+PsB×Hο=3168+6.252×758=7907kgf 而提升机允许的最大静张力差为18000kgf，故提升强度符合要求。 6、电动机功率验算 立井双钩提升时， P=KQVmBρ/102ηc 式中： ρ： 动力系数, 罐笼提升时 ρ=1.3 VmB:提升机最大速度，m/s K: 矿井阻力系数,取1.2 ηc:传动效率,二级减速ηc=0.85 P=1.2×3168×7×1.3/(102×0.85)=399kw 而电机单机功率即达800 kw，故采用单机拖动即可满足要求。 7、稳绳的选用计算 （1）已知条件：稳绳垂高758m,<>规定稳绳安全系数6倍,初选稳绳为6×7- Φ34.5-I-1570-交互捻钢丝绳,每米重4.547kg,破断拉力总和80900kgf。 （2）计算:按<>对稳绳最小刚性系数500N的规定及对本规定的使用说明,稳绳的张紧力采用如下计算公式: Q=Lqg/a 式中 L—稳绳长,m q—绳每米重, kg/m g—重力 加速度 而a依据下式得出: Kmin=4qg/ln(1+a) Kmin—最小刚性系数, N/m ∴ 500=4×4.547×10/ln(1+a) ∴ ln(1+a)=4×4.547×10/500=0.36376 1+a=1.43873 a=0.43873 ∴ Q=Lqg/a=758×4.547×10/0.43873=7855.9㎏ （3）钢丝绳安全系数：m=Qd/(Q+qL)=80900/(7855.9+4.547×758)=7.15 >6 符合要求。 故选用6×7-Φ34.5-I-1570-交互捻钢丝绳做稳绳能够满足<程>>要求。 8、液压紧绳油缸计算 油缸内径Φ140mm, 活塞杆直径85mm,稳绳张力Q=7856kg,钢丝绳自重为758×4.547=3446.6kg,则油压值: P=[(P张+P重)+P密 +P背+P惯]/面积 式中：P—油压值（kg/cm2） P张—稳绳的张力（kg） P重—钢丝绳自重（kg） P密—密封圈摩擦力（kg） 一般取工作负荷的百分之五到百分之十，即P密=（0.05～0.1）（P张+ P重） P背—回油路的背压力（kg） 通常P背=0.05（P张+ P重） P惯—移动部件启动式制动时的惯性力（kg）P惯=G/g G—移动部件总重量 g=9.8 P =[(7856+3446.6)+0.1×11302.6+0.05×11302.6+11302.6/9.8]/97.14 =146kg/cm2 当油压值为146kg/cm2 时,可以满足稳绳的最小张力要求。根据使用经验，油压可控制在150～200kg/ cm2 。 9、井底稳绳梁及托罐底盘、封口盘及托罐座 井底各设施的布置见《井底托罐底盘布置图》，井底稳绳梁选用I56c工字钢、L=6500mm两根，副梁选用I30两根，钢梁呈框架结构，M20螺栓连接。稳绳悬吊位置安装8个U型卡子，通过卸扣与稳绳护绳环连接，绳卡7个。托罐底盘用I45工字钢与I30工字钢做成框架结构, 框架上面铺设木梁及木板。 封口盘及托罐座的布置见《井口盘及罐座平面布置图》，井口封口盘钢梁选用主梁I45工字钢、L=7000mm、3根，付梁选用I11矿用工字钢数根，主梁与付梁用M18螺栓连接，付梁上面铺δ6花纹板，付梁与花纹板用M12螺栓连接。托罐座钢梁选用36号槽钢两根一组，用厚10mm钢板焊在一起，托罐座下部柞木306×500×1250，用M24螺栓将托罐座、柞木固定在钢梁上，托罐座钢梁两端入井壁400mm，用250号混凝土浇注牢固，托罐座钢梁为框架结构，连接钢梁为36号槽钢L=3480mm，用M20螺栓连接。 井口及井底周围设栅栏，进出车位置设上下安全门，高度不低于1.2米，井口及井底两侧设阻车器。 10、天轮台 具体布置见《天轮台布置图》，2.5米天轮梁、稳绳梁与各悬吊 天轮梁仍采用原工字钢梁。主提升天轮梁选用I56工字钢、L=8250mm四根,稳绳梁选用I45工字钢、L=8250mm八根悬吊，电缆的悬吊轮钢梁选用I45工字钢、L=8250mm两根，多余钢梁与悬吊天轮吊卸到地面。按图纸摆放好天轮梁、稳绳梁间距，钢梁固定每端4条螺栓M20×95，加高梁与下部钢梁的连接采用M20×65螺栓，直径2.5米天轮轴承座两边加楔铁，加高梁两边加斜撑。联接液压油缸底座的厚30钢板应焊在钢梁上，所有固定螺栓必须紧固可靠。 二、铁风筒的悬吊计算 为了满足井下掘进需要，井筒中专下一趟φ800铁风筒，布置图中序号为3。3号铁风筒设计使用钢丝绳悬挂，采用一台双16t稳车下放，风筒下到底后，凡风筒不贴井壁的地方，就在风筒两侧打两根锚杆，用φ12.5钢丝绳扣将风筒锁在井壁上。悬吊大绳最后锁牢在井架上。钢丝绳选用计算如下： 1、风筒总重量计算：φ800铁风筒使用δ1.5白铁皮,连接法兰采用L50×5,3.75米一节，每节重量129.94㎏,共300米，80节。φ800铁风筒使用δ2铁皮, 连接法兰采用L50×5,4米一节，每节重量176.69㎏,共430米，107节。风筒卡子重量每付全重9.8㎏, 风筒卡子6米一道,风筒胶垫及连接螺丝每道全重1㎏,风筒全长730米,则风筒总重: Q=80×129.94+107×176.69+730/6×9.8+80×1+107×1 =30673.83㎏
