管道焊接技术交底一、材料和器具焊接材料焊条使用前必须按规定烘干、保温处理。
现场使用的焊条应放在保温筒里（保温筒处于通电状态）随用随取，取出焊条后应马上合好保温筒盖。
药皮应无脱落和明显的裂纹，焊条在保温筒内的时间不宜超过4h，超过后，应重新烘焙，重复烘焙次数不宜超过2次。
焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。
0Cr18Ni9采用ER308不锈钢焊丝，碳钢的焊接采用ER50-6碳钢焊丝或J427/422焊条。
焊丝使用前应去除表面的污渍、影响焊接质量的因素，如锈蚀和水分。
2.器具焊接前检查焊机是否运行稳定（电流、电压指示正常）焊丝、地线连接是否牢固、完好，电流及电压表是否工作正常，计量器具是否经过校验而准确无误，砂轮切割机运转是否安全可靠。
二、焊接施工工艺1、焊接前的准备1.1全面检查电源、焊机、焊枪、供气系统、工装等设备是否正常。
1.2确认焊条、焊剂、焊丝牌号、规格、质量是否符合要求。
1.3检查焊接件的装配质量和坡口状况。
1.4焊接的坡口形式和基本尺寸必须符合工艺卡的规定，坡口应保持平整，不得有裂纹、分层、夹渣等缺陷。
坡口简图（接口形式.坡口尺寸.焊接层和顺序等）公司：mm p=0.5-1 b=2.5-3角：α=60±5?1.5焊条的领用制度为：每个焊工每次最多只能拿到证书50根(钢结构80根)焊条,25根焊丝。
第二次领用焊材时，需拿上次领用的焊条头来换。
2、焊接工艺要点2.1管道下料采用机械切割的方法，不锈钢和碳钢不能用同一个研磨机切割，以防渗碳2.2施焊前，应将坡口及其两侧20mm范围内的铁锈、油垢、水迹等清除干净。
坡口两侧和接头部分应是光滑、均匀的、无毛刺、对焊接质量产生不利影响的裂纹和其他杂物2.3管壁厚度大于3mm必须开坡口，按V坡口装配要求，应留有2－3mm对口间隙，以保证焊透。
2.4管道对齐的错位不得超过管壁厚度10％，且不超过2mm。
2.5定位焊缝应无裂纹和其他缺陷，长度为5-15mm（保证有足够的强度支撑工件）焊接材料及方法同正式焊。
管道焊接技术交底
管道焊接技术交底施工技术交底记录工程名称交底部位交底内容：一、工程概况本工程为新密电厂二期厂外中水补给水管道工程，管材采用螺旋焊接钢管，全长22.51公里。
本标段补给水管道除穿越南水北调中线干渠段管道采用Φ1020×20的内外涂塑螺旋焊接钢管外，其余管道采用Φ1220×1020内涂塑螺旋焊缝钢管。
二、施工工艺一）焊接前的准备工作1、钢材材质必须设计选用标准的规定，必须附有材质合格证书。
2、焊接方法及坡口的选择：所有管道焊口均采用手工电弧焊的焊接工艺，坡口加工成V型坡口。
管口组对的坡口型式应符合设计文件和焊接工艺规程的规定。
当无规定时，对接接头的坡口型式应符合下列规定；1）等壁厚对焊管端标准坡口T<12mm时，坡口型式见图3.1.1(a)。
2)等壁厚对焊管端尺度坡口12mm≤T<21mm时，坡口型式见图3.1.1(b)。
3)不等壁厚对焊管端宜增加过渡段并应平滑过渡。
图3.1.1对接接头的坡口型式新密电厂二期扩建工程厂外中水补给水系统工程管道焊接工程编号日期0642010年04月08日4)管道组对应符合表3.1.1的规定。
表3.1.1管道组对规定序号1管内清扫2管口清理(10mm规模内)和修口3管段螺旋焊缝或直缝余高打磨4管道对接焊口中心线距管道弯曲起点检查项目无污物管口齐备无损，无铁锈、油污、油漆、毛刺端部10mm范围内余高打磨掉，并平缓过渡不小于管道外径，且不小于100mm错开间距大于或即是500mm当壁厚≤14mm时，不大于1.5mm；当壁厚14mm<t≤17mm时，不大于2mm；当壁厚17mm<t≤2lmm时，不大于2.2mm不应小于管子外径值且不应小于0.5m不得大于3°管道端面应与中心线垂直，偏斜度不大于2mm 规定请求5两管口螺旋焊缝或直缝间距6错口和错口校正请求7钢管短节长度8管子对接偏差9管道端面偏斜度2、从事管道焊接的焊工必须经考试合格后，领取到焊工合格证，方可进行焊接作业，焊工考试规则按照《焊工技术考核规程》DL/T679-1999和《锅炉压力容器压力管道焊工考试与管理规则》有关规定执行。
预埋技术交底
技术负责人
交底人
技术交底记录
表 C2-1
工程名称
雀翎公馆项目
接受交底人 编号 交底日期
C2-002 2014-3-1
施工单位
中建二局第三建筑工程有限 公司
分项工程名称
给排水预留预埋
交底提要 给排水套管、预留孔及预埋铁的预留预埋
2）对配合阶段所需材料进行预审与报验，并作好加工件的加工准备工作。 3）施工图纸已详细审阅，施工技术人员具备上岗资格。 4）预埋草图已完成，结构坐标与标高已较核完毕，测量现场，深化图纸。 三、操作工艺：预留孔洞 本工程穿楼板出的卫生间、厨房套管均为预留洞，后期安装时加钢制套管。其他穿楼板 部位选用直埋预留套管（套管尺寸件下表）
分项工程名称
给排水预留预埋
交底提要 给排水套管、预留孔及预埋铁的预留预埋
交底内容：
四、成品保护:
1）堵洞浇捣砼时要控制套管环隙不要挤向一侧，更要防止串上或串下及左右不匀 的缺陷。
2）施工应紧密配合土建进度，不颠倒工序，不损坏结构，未经允许不得切断钢筋。 砌筑墙完成后及时清理埋盒及套管。
3）现浇楼板上留洞时，不得损坏钢筋。同时在结构钢筋绑扎时施工人员要配合钢 筋工及时做好木盒看护避免结构施工人员损坏丢失。
交底提要 给排水套管、预留孔及预埋铁的预留预埋
交底内容:
水暖所有穿结构梁的压力管道
钢制套管
DN150 以下管道比管道大两号； DN150（含）以上管道比管道大一号
水暖所有穿结构梁的重力流力 钢制套管
管道
个别穿梁处比管道大两号；
连续穿梁处比管道大四号（85 户型 结构设备转换层）
水暖所有主管穿楼板套管
过墙套管长度=墙厚且不小于200mm 套管管径比穿墙体的干管，立管管径大1至2号；
承台预埋件技术交底
测温管：采用直径40mm的焊接钢管，高度与承台高度相同，布置在承台对角处，测温管纵横向距离承台边1.0m。
编制者：审核者：批准人：
接收单位：接收负责人：
冷却管布置示意图见下图.
编制者：审核者：批准人：
接收单位：接收负责人：
技术交底书
ZT1303GLJL－15－02
单位：中铁十三局集团有限公司合福铁Hale Waihona Puke 项目三分部第2页共3页主送单位
路桥施工二队
编号
工程部位
承台冷却管、测温管预埋
日期
2010年11月02日
内容：
编制者：审核者：批准人：
接收单位：接收负责人：
技术交底书
ZT1303GLJL－15－02
单位：中铁十三局集团有限公司合福铁路项目三分部第1页共3页
主送单位
路桥施工二队
编号
工程部位
承台预埋件
日期
2011年2月22日
内容：
为了降低混凝土内部温度和表面温度之差,承台需要设置冷却管，冷却管均匀地布置在承台中,其材质为Φ40焊接钢管,管道间距为1m。承台高度小于等于3m时设置1层冷却管；承台高度3～5米时设置2层冷却管网。每层冷却管采用连续M形布置,当与承台钢筋布置相干扰时,可适当调整位置.每层冷却管设一个进水口和一个出水口,进水口高于出水口0.4米,每层冷却管必须保证密封不漏水,承台浇筑时用泡沫材料封堵两口,防止水泥浆堵塞管道。混凝土养护期间可在高于进水口位置放置一个水箱,用橡胶管将水箱中水注入进水口,水流经过M形回旋布置的冷却管网,从出水口排除。通过水流循环可有效地降低承台混凝土内部温度。水流循环要安排专人进行监控,监控方式可采用温度计分别量测进水口处和出水口处水温，当两处温度无明显温差时方可停止水流循环。冷却管降温养护工作结束后,管道采用水泥净浆灌注封堵。
钢管接口安全技术交底模板
一、交底日期：____年____月____日二、工程名称：____工程三、施工单位：____单位四、分项工程名称：钢管接口施工五、交底内容：一、安全注意事项1. 进入施工现场的所有人员必须佩戴合格的安全帽，系好安全带，并锁好安全带扣。
2. 严禁酒后上岗作业，施工现场严禁吸烟、严禁穿拖鞋和光背作业。
3. 严禁私自拆改防护设备，施工现场禁止追逐打闹。
4. 禁止操作与自己无关的机械设备。
5. 作业时要确保作业点上方无危险，做好防护措施，有专人监护，严禁上下交叉作业。
二、施工前的准备工作1. 检查钢管接口的质量，确保无裂纹、砂眼、锈蚀等缺陷。
2. 准备好必要的施工工具，如扳手、手锯、砂轮机等。
3. 根据设计要求，确定钢管接口的规格、型号和数量。
4. 检查施工现场的排水、照明、通风等设施，确保满足施工要求。
三、钢管接口施工要点1. 钢管接口前，应先检查接口处的清洁度，如有污垢、锈蚀等，应先用砂纸或钢丝刷清理干净。
2. 钢管接口处应选用合适的连接方式，如焊接、法兰连接等。
3. 焊接接口时，应选用合适的焊接材料和焊接方法，确保焊接质量。
4. 法兰连接接口时，应确保法兰面清洁、密封垫片完好，连接螺栓紧固。
5. 钢管接口处应进行试压，确保接口密封性良好。
四、安全防护措施1. 在钢管接口施工过程中，应设置安全警戒线，并配备专人进行监护。
2. 施工现场应配备足够的消防设施，如灭火器、消防水桶等。
3. 作业人员应严格遵守操作规程，杜绝违章作业。
4. 作业人员应进行安全教育培训，提高安全意识。
五、施工结束后1. 钢管接口施工完成后，应进行检查，确保接口质量符合要求。
2. 清理施工现场，清除施工垃圾和杂物。
3. 做好施工记录，为后续施工提供依据。
六、注意事项1. 钢管接口施工过程中，如发现异常情况，应立即停止施工，查明原因并采取措施解决。
2. 严禁在未采取安全措施的情况下进行高空作业。
3. 作业人员应熟悉施工图纸，确保施工质量。
焊接钢管预埋
9、 金属管需要跨接时跨接线应符合以下要求：线管直径为32mm及以下或钢管直径在25mm及以下时，用直径不小于6mm的圆钢连接；线管直径为40mm或钢管直径为32mm时，用直径不小于8mm圆钢连接；线管或钢管直径为50mm时，用直径不小于10mm的圆钢连接；线管或钢管直径为75~80mm时，用25×4扁钢或12mm圆钢连接。跨接时焊缝长度为圆钢直径的6倍。并双面焊接，扁钢跨接时焊缝为其宽度的2倍，且至少3个棱边焊接。
2、暗配管采用套管连接，套管长度为连接管外径的1.5~3倍，连接管的对口处应在套管的中心焊口，为防止漏浆堵塞，应焊接牢固、严密，套管与连接管的管径应匹配。切断管口宜用钢锯、型材切割机、锯床等，不宜用割管刀，不得用电弧、气割切断管口。切断时断面应与中心线垂直。管口在断料后，预埋前应锉平、刮光。用钢锯时应使管口平稳锯断，未断时不应用力折断。

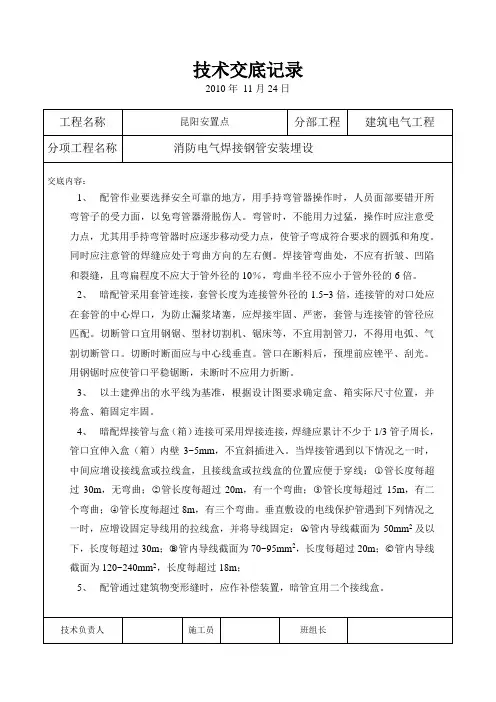

消防电气焊接钢管安装埋设
交底内容：
1、配管作业要选择安全可靠的地方，用手持弯管器操作时，人员面部要错开所弯管子的受力面，以免弯管器滑脱伤人。弯管时，不能用力过猛，操作时应注意受力点，尤其用手持弯管器时应逐步移动受力点，使管子弯成符合要求的圆弧和角度。同时应注意管的焊缝应处于弯曲方向的左右侧。焊接管弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10％，弯曲半径不应小于管外径的6倍。
焊接管弯曲处不应有折皱凹陷和裂缝且弯扁程度不应大于管外径的10弯曲半径不应小于管外径的6暗配管采用套管连接套管长度为连接管外径的153倍连接管的对口处应在套管的中心焊口为防止漏浆堵塞应焊接牢固严密套管与连接管的管径应匹配
技术交底记录
2010年11月24日
钢管焊接技术交底记录
工程施工技术交底记录4管道焊接1)本工程管道材质为给水涂塑钢管，焊接方式采用手工电弧焊接，焊条采用E43系列，焊机采用BX-500交流电焊机。
4、管道安装⑴钢管切割用乙炔切割，必须将切割表面的热影响区除去，其厚度一般不小于0.5mm。
⑵管子切口质量应符合下列要求：a 切口表面应平整，不得有裂纹、重皮、毛剌、凹凸、缩口、熔渣、氧化铁、铁屑等应以清除。
b 切口平面和管子轴线的垂直度不超过管子直径的1%，且不大于2mm。
⑶管线焊接接头位置应符合下列要求：a 相邻两道焊缝间的距离不小于1.5倍长管道公称直径，且不小于150mm。
b 管线焊接接头距离支墩净距离不小于50mm，需要热处理的焊缝距离支墩不小于300mm。
c在管线焊缝上不得开孔。
d 管道对接焊缝距离弯管起点不得小于100mm，且不宜小于管子外径。
e 直缝管的直焊缝应位于易检修的位置，不宜在底部。
⑷管道组装前，应对坡口及其内外表面用手工或机械进行清理，清除管道边缘100mm范围内的泥垢、油、漆、锈、毛剌等，收工前应将正安装的管子两端加临时盲板。
⑹管子对接错边量±2mm，间隙留2.5~3mm。
四、管道焊接（1）所有参加管道焊接的焊工必须持证上岗，施焊范围必须与本人资格考试所取得的资格范围一致，且施焊前要进行专项培训学习，通过试焊检验合格的焊工方可上岗施焊。
（2）管道焊接严格按已审批的焊接工艺规程进行施焊。
（3）管道焊接采用手工氩弧焊打底，手工电弧焊填充盖面。
（4）电焊条药皮应无脱落和显著裂纹，并应在350～400℃烘干处理后，于100～50℃保温下施焊，焊条烘干不得超过二次。
焊丝使用前应清除其表面的油污，金属锈等。
（6）为防止焊接出现裂纹及减少内应力，不得强行对口。
（7）管道焊接采用多层焊接，施焊时层间溶渣应清除干净，并进行外观检查，合格后方可进行下一层焊接。
①焊缝的焊接层数、焊条直径和电流强度，应根据被焊钢板的厚度、坡口形式和焊口位置确定，可参照表1-20～表1-22选用。
无缝钢管焊接技术交底
无缝钢管管讲拆置：之阳早格格创做1管讲拆置的基础央供1.1实止兴办给火排火及采温动工品量查支典型确定.1.2管讲拆置前严肃核查于管讲规格、材量与安排是可相符，按确定除锈、刷油，并将管内污物及锈蚀扫除搞洁.1.3管讲支架按安排或者尺度图创造，支架拆置应坚韧，距离应切合国家动工及查支典型.1.4管讲拆置准则：先大管，后小管；先主管，后支管；先上部，后下部1.5成排管讲拆置，直线部分相互仄止，直线部分直率半径相等.百般管路的敷设该当按照接叉劣先准则，即“风正在前，电正在上，火管让”.1.6管讲拆置停顿时，对于敞心处举止稳当启关，镀锌钢管采与丝堵稀关，无缝钢管采与法兰盲板稀关.1.7火系统最矮面设鼓火阀，最下面设自动搁气阀.1.8阀门拆置前举止耐压强度考查，考查要领战央供按典型确定举止；法兰盘焊接采与里中焊，法兰组对于时螺栓目标要脆持普遍，紧固后螺栓中露少度等于1/2螺栓直径.1.9管讲拆置脆持先大后小、先上后下、先里后中的准则.1.10管讲脱墙、楼板处要树立套管，脱中墙拆防火套管.1.11能源管讲有热伸少央供，吊杆背热伸展的反目标偏偏移，滑动支架要机动，滑托与滑槽二侧留2～3mm间隙，并留有一定的偏偏移量.保温管讲与支架间垫防腐木托，木托薄度与保温层薄度相共.1.12管讲拆置完毕后，按安排央供举止火压考查.1.13火管脱墙、脱楼板及牢固支架、活动支架形式睹支架图2管讲焊接要领建心、对于心建心集结正在管讲出厂前加工完毕，为包管焊接品量，焊接前均举止周到查看、建正，使管子端里、坡心角度、钝边、圆度等，均切合对于心接洽尺寸的央供，各别钢管需正在现场搞坡心处理时，采与气焊切割，扫除熔渣后再用砂轮挨磨仄坦.对于心支配步调为：查看接心接洽尺寸→浑膛→决定并安排钢管纵背焊缝错启位子→第一次管讲找直→安排对于心间隙尺寸→对于心找仄→管讲推线找直→面焊接心焊接采与电弧焊，一遍挨底，二遍成活，每讲焊缝均一次焊完，每层施焊的引熄弧面须错启.电弧焊的接洽形式2．2．1管节焊接前应先建心、浑渣、管端端里的坡心角度、钝边、间隙，应切合典型确定；没有得正在对于心间隙夹焊助条或者用加热法缩小间隙施焊.2．2．2对于心时应使内壁齐仄，采与少300mm的直尺正在接心内壁周围程序揭靠，错心的允许偏偏查好应为0.2倍壁薄，且没有得大于2mm.2．2．3对于心纵、环背焊缝的位子应切合下列确定：a、纵背焊缝应正在管讲核心垂线上半圆的45°安排处；；b、有加固的钢管，加固环的对于焊焊缝应与管节纵背焊缝错启，其间距没有该小于100mm；加固环距管节的环背焊缝没有该小于50mm；c、管讲所有位子没有得有十字形焊缝.2．2．4定位焊时，定位焊缝所有焊条号(或者牌号)应与正式焊接相共，但是焊条直径可选细一些.定位焊缝的焊接电流要选得比正式焊接时大一些，常常大10%－15%，以包管焊透.2．2．5管讲的焊接：焊缝品量必须切合有关确定，焊缝应仄滑，宽窄普遍，根部焊透，无明隐的坎坷缺陷及咬边局里，焊缝加强里应超过管里约2毫米，焊出坡心边沿2-3毫米.2．2．6管讲与法兰焊接时，管讲应拔出法兰三分之二，法兰与管讲应笔直，二者的轴线沉合.a、火仄管讲坡度没有小于0.3%.b、焊接前应查看施焊环境，焊接拆置设备、焊接资料的搞燥及浑理，必须切合典型及焊接支配确定.c、焊接单里焊件时，应浑理并查看焊缝根部反里，浑理缺陷后，圆可施焊反里焊缝.确定浑根的焊缝应正在浑根后举止中瞅查看后圆可施焊.d、管壁大于4mm的管讲焊接前必须挨坡心，坡心表面没有得有夹层、缝隙、加工益伤、毛刺及焰切割熔渣等缺陷.焊接后药皮应敲搞洁，焊心应浮现匀称的鱼鳞状，没有得有气孔、夹渣、裂纹、焊瘤等局里，咬肉少度应正在典型央供内.担当接人：。
