SA709高性能有机硅粘合剂
应用领域
SA709 有着非常广泛的应用。这款高性能脱 醇有机硅胶是电子组装，工业材料加固与密 封等应用的最佳选择。 电子元器件粘结 灯具组装 汽车部件组装 普通部件组装
固化前
性能参数
固化体系： ………………… 脱醇型
外观：
………………不流动膏体
颜色：
………白色，黑色，灰色
3
比重, g/cm
……………… 1.44
储存/产品寿命 SA709 的产品寿命在未开封并在 28 ℃以下的条件下储存情况下为 12 个
月。超过此期限，欧赛尔（苏州）新材料有限公司不再保证该产品符合 销售规格。产品一旦开封应当尽快使用。
安全
请参照 SA709 的物料安全数据表
告用户
本文中的资料是依据欧赛尔（苏州）新材料有限公司现有测试手段和测 试结果的真实表述。然而，由于每个应用都有其独特性，本产品资料决 不能代替用户在试用前进行必要的测试。 用户的测试结果是唯一确保 本产品适合其特定的应用要求。因此，除非欧赛尔提供书面保证，否则， 欧赛尔（苏州）新材料有限公司只保证该产品符合其出厂质检规格。 欧 赛尔也不认可任何其它形式的保证和索赔条款。如果出现任何产品质量 上的问题，欧赛尔有权对产品品质进行再次测试。一旦确认是欧赛尔的 产品问题后，欧赛尔仅限于对有问题的产品提供更换或退还销售金额。 用户应负责保证遵守当地安全法规并获得必需的证书和认可。对使用中 出现的安全问题和损失，欧赛尔不承担任何责任。用户应复核他们拥有 的该产品资料是最新的版本，欧赛尔（苏州）新材料有限公司可按用户 的要求提供任何附加的资料。本产品资料有中文和英文版本，如有出入， 以英文文本为标准。
拉伸强度, MPa
…………… 2.4
断裂伸长率, %
…………… 450
100％延伸时的模量, MPa ……… 0.35
一旦与空气中的湿气接触就开始固化
结皮时间, 分钟：
……………<20
固化速率 (温度 23℃相对湿度 50%条件下)
24 小时, mm ……………>2
72 小时, mm ……………>5
欧赛尔（苏州）新材料有限公司
文件版本 21010
产品介绍
SA709 高性能有机硅粘合剂
产品特征
SA709 是一高性能有机硅室温固化胶。 具体特征： 单组份，室温固化 优异的电气绝缘性 脱醇型中性胶，对金属基材无腐蚀
性 膏状体，不流淌，使用简捷方便 固化后形成的有机硅弹性体对多数
基材有非常强的粘合性 实用于较宽的温度范围（-50℃ 到
200℃） 符合 RoHS 环保要求
使用温度
…………… 5 到 40 ℃
粘结性能 本产品与大多数玻璃、陶瓷、钢、塑料表面 喷涂铝材可以有良好的粘结 在铝材上的粘结 ………… 100%内聚破坏 在 TPT 材料上的粘结 …… 100%内聚破坏 在 PPO 材料上的粘结 …… 100%内聚破坏
文件版本 30221010
使用
产品介绍
表面处理: 所有的基材表面必须干净和干燥，没有灰尘和油腻以及其它任何影响密 封胶正确粘结的物质。 底涂: 在大多数基材上，SA709 不需要底涂。
产品特点
对大多数基材有优异的粘接性能 SA709 在 20 分钟开始形成结皮。另外，第一天固化可达到 2 毫米，在 3 天内达到 5 毫米的固化深度。 脱醇固化，不会对任何金属基材有腐蚀，包括铜材以及银镜等材料。 SA709 具有卓越的抗老化性，和耐候性
包装
SA709 的包装为 310ml 硬支塑胶管包装， 25kg 桶， 250kg 桶。
挤出速率, g/min ……………… 50
测试条件：0.3Mpa，Semco3.18 mm 标准尖嘴， 23℃
固化过程
固化后
3
比重, g/cm 硬度（邵氏 A） 适用温度范围
……………… 1.44 ………………40
…… -50 到 200℃
固化 3 天后的力学性能
（温度 23℃相对湿度 50%条件下）

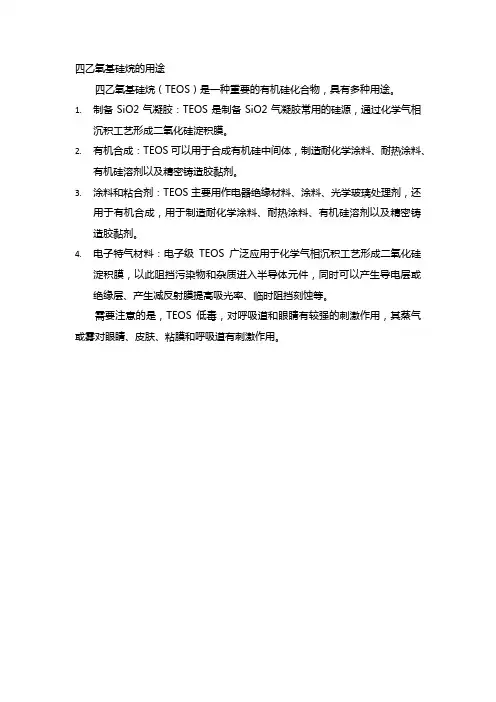

四乙氧基硅烷的用途
四乙氧基硅烷的用途
四乙氧基硅烷（TEOS）是一种重要的有机硅化合物，具有多种用途。
1.制备SiO2气凝胶：TEOS是制备SiO2气凝胶常用的硅源，通过化学气相
沉积工艺形成二氧化硅淀积膜。
2.有机合成：TEOS可以用于合成有机硅中间体，制造耐化学涂料、耐热涂料、
有机硅溶剂以及精密铸造胶黏剂。
3.涂料和粘合剂：TEOS主要用作电器绝缘材料、涂料、光学玻璃处理剂，还
用于有机合成，用于制造耐化学涂料、耐热涂料、有机硅溶剂以及精密铸造胶黏剂。
4.电子特气材料：电子级TEOS广泛应用于化学气相沉积工艺形成二氧化硅
淀积膜，以此阻挡污染物和杂质进入半导体元件，同时可以产生导电层或绝缘层、产生减反射膜提高吸光率、临时阻挡刻蚀等。
需要注意的是，TEOS低毒，对呼吸道和眼睛有较强的刺激作用，其蒸气或雾对眼睛、皮肤、粘膜和呼吸道有刺激作用。
硅烷偶联剂对应编号
氨基-甲氧基硅烷
乙烯基三异丙氧基硅烷（乙烯基）
乙烯基三异丙氧基硅烷（乙烯基）
乙烯基三乙氧基硅烷（乙烯基）
阳离子苯乙烯基氨基官能硅烷（乙烯基）
(CH3O)3SiCH3 烷氧基owCor ning Z6043 国产 (KH) KH530 Momenti 广东方舟 ve 美国迈图 A-186 Coatosil 1770 （Ark） AC-67 AC-68 迪高沙 日本信越 日本智索 Wacker （Degus (SHinEts (CHISSO sa） u) ) KBM303 S530
1、涂料乳液聚合/粘胶剂 2、无机颜料/填料的表面处理；3，用于硅丙乳液，PEX硅烷交联 聚乙烯电缆料和管材
1）无机表面预处理，提高粘结力；2)复合材料提高弯曲和拉伸强度；3）热固性聚酯，环 氧树脂和酚醛树增强；4）热塑性树脂中提高矿物填充聚烯烃的性能。不同矿物处理填充聚 丙烯，在云母聚丙烯复合材料中是一种有效的偶联剂和分散助剂。对聚氯乙烯，尼龙6 及 66，聚对苯二甲酸丁二酯以及聚碳酸酯有效的偶联剂
1)汽车、家具层压胶粘剂;2)植绒胶粘剂;3)电子、建筑密封胶;4)水性体系胶粘剂和密封胶 的粘接促进剂和交联剂
1)增强在乳液和水性胶粘剂/密封胶体系中的物理性能;2)交联剂或粘接促进剂进，可改善 耐水性和湿态粘接力;3)pH值6-8.5时，在含羧基乳液(丙烯酸，丁苯聚氨酯等)中表现最好 。4)汽车用层压胶粘齐家具用层压胶粘剂植绒胶粘剂中，可达到以单组份体系取代双组份 水性胶粘剂之目的;5)水性丙烯酸密封胶中作为粘接促进剂时，可持续显著地改善水性粘接 性能; 1）环氧漆，醇酸罩面漆，有机硅涂层对无机基材粘结力促进
官 能团 2-（3，4-环氧环己烷基）乙基三甲氧基硅烷 环氧烷氧基团
有机硅树脂 制作流程
有机硅树脂制作流程介绍有机硅树脂是一种重要的高分子材料，具有优异的绝缘性能、耐热性、耐候性和化学稳定性。
它广泛应用于电子、建筑、航天和汽车等领域。
有机硅树脂的制作流程可以分为以下几个步骤。
原料准备1.硅烷单体：有机硅树脂的主要成分是硅烷单体，常见的有甲基硅烷、苯基硅烷和乙烯基硅烷等。
2.助剂：为了改善有机硅树脂的性能，通常需要添加一些助剂，如交联剂、固化剂和增塑剂等。
反应体系的搭建1.水解反应：将硅烷单体与水发生反应，生成硅醇。
反应条件一般为常温下，加入适量的催化剂，如氯化铵或氯化锂。
–硅烷单体+ H2O → 硅醇 + 其他产物2.缩合反应：硅醇在一定的温度下与硅烷单体发生缩合反应，形成有机硅聚合物。
–nSi(OR)4 → [Si(OR)2O]n + (n-2)ROH聚合反应1.氧化剂：为了加速反应速度，在聚合反应中常常加入氧化剂，如过硫酸铵或过硫酸钠等。
2.温度控制：聚合反应需要在一定的温度下进行，一般在80~150摄氏度范围内。
温度过高会导致聚合反应速度过快，温度过低则会反应缓慢。
固化1.固化剂：在有机硅树脂中添加适量的固化剂可以使其固化成为强度更高、耐热性更好的材料。
常见的固化剂有有机过氧化物和有机金属盐等。
2.固化温度：根据固化剂的种类和厂家提供的指导，确定适宜的固化温度。
固化温度一般在100~200摄氏度范围内。
性能测试1.绝缘性能测试：使用绝缘电阻仪对固化后的有机硅树脂进行绝缘性能测试。
测试需符合相关标准，如GB/T 1692-2008。
2.断裂强度测试：对固化后的有机硅树脂进行断裂强度测试，可以采用常规的拉伸试验或压缩试验。
测试需符合相关标准，如GB/T 1040.2-2006。
3.耐热性测试：将固化后的有机硅树脂在一定温度下加热，观察其耐热性能。
常见的测试温度有200摄氏度、300摄氏度和400摄氏度等。
应用领域有机硅树脂具有优异的性能，广泛应用于以下领域： 1. 电子领域：有机硅树脂可用于封装电子元器件，提供良好的绝缘性能和耐热性。

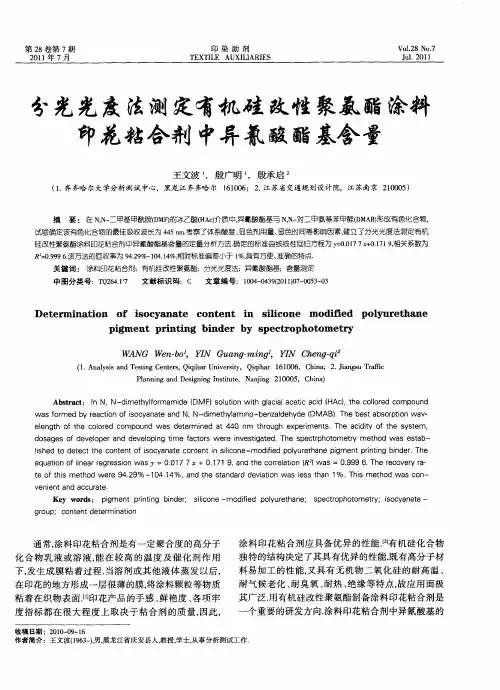

分光光度法测定有机硅改性聚氨酯涂料印花粘合剂中异氰酸酯基含量
● ●
●
●
● ● ● ●
● ● ● ●
● ● ● ●
● ● ● ●
文章编号：１０ —４９ ０ ０—０３ ０ ０４ ０３（ １）７０５— ３ ２ １
Ｄ ｅ ｅ ｍ ｉ ａ ｉ ｎ ｏ ｉ ｏ ｙ ｎ ｔ ｃ ｎｔ ｎｔ ｉ ｓ ｌｃ ｎ ｍ ｏ ｉ ｅ ｐ ｌ ｕ ｅ ｈａ ｔ ｒ ｎ ｔｏ ｆ ｓ ｃ ａ ａ ｅ ｏ ｅ ｎ ｉ ｏ ｅ ｉ ｄｆ ｄ ｉ ｏ ｙ ｒ ｔ ｎｅ ｐ ｇ ｅ ｔ ｐ ｉ ｔｎｇ ｂ ｎ ｅ ｙ ｓ ｅ ｔ ｏ ｈ ｔ ｍ ｅ ｒ ｉ ｍ ｎ ｒｎ ｉ ｉ ｄ ｒ ｂ ｐ ｃ ｒ ｐ ｏ ｏ ｔｙ
绘 制 工 作 曲线 如 图 ５得 到 线 性 回 归 方 程 为 ｙ ， ＝ ００７７ｘ０１１ ， 系 数 尺＝ ． ９６ ．１ ＋ ．７ 相关 ９ ０９ ． ９ ｙ表示 吸 收值 ， 表示 ２ ５ｍＬ显色 体 系 中异 氰 酸酯基 的微 克数 ．
波 长 ／ｍ ｎ
图 １ 吸收值 与波长的关系曲线
ｖ ｎ ｅ ｔａ ｄ ａ ｃ ｒ ｔ ｅ ｉ ｎ ｎ ｃ ｕ ａ ｅ．
Ｋｅ ｒ ｓ ｐｇ ｅ ｔ ｒ ｔ ｇ ｉｄ ｒ ｓｌ ｏ ｅ－ｍ ｏ ｉｅ ｐ ｌｕｅ ｈ ｎ ｙ ｗｏ ｄ ： ｉｍ ｎ ｐ ｉ ｉ ｂｎ ｅ ； ｉ ｎ ｎｎ ｉ ｃ ｄｆ ｄ ｏｙ ｒｔ ａ ｅ； ｓ ｅ ｔｏ ｈ ｔ ｍ ｅ ｒ； ｉｏ ｙ ｎ ｔ ｉ ｐ ｃｒｐ ｏｏ ｔ ｙ ｓ ｃ ａ ａ ｅ— ｇ ｏ ｐ ｃ ｎ ｅ ｔｄ ｔ ｒ ｉａ ｉｎ ｒ ｕ ； ｏ ｔ ｎ ｅ ｅ ｍ ｎ ｔ ｏ
迥
２２ 影响体 系吸收 值 的 因素 ．
２２１ 显色 时 间 ．．
由图 ２ 可以看出， 显色 ３ ｉ ０ ｎ时吸收值较高， ～ ａ ｒ ３ ０ ６ ｉ 稳定， ｉ后逐渐下降， ０ ｎ ａ ｒ ６ ｒｎ ０ ａ 确定最佳显色时间为
胶黏剂基础配方大全
胶黏剂基础配方大全
本文主要含有9种胶黏剂的基础配方，具体如下表：
注：
1、该基础配方均为已公开基础配方，不涉及知识产权问题。
2、目前市售胶黏剂均有基础配方演变发展而来
一、α—氰基丙烯酸酯胶黏剂基础配方
即：市场出售501、502、504、508等胶黏剂的基础配方
二、厌氧胶基础配方
配方一
配方二
三、氯丁粘合剂基础配方单组份粘合剂基础配方
双组份粘合剂基础配方配方一
配方二
四、环氧树脂胶基础配方
1、室温固化型环氧粘合剂基础配方：配方一
配方二
配方三
2、加热固化性环氧粘合剂基础配方配方一
配方二
配方三
五、酚醛树脂粘合剂基础配方
1、酚醛树脂粘合剂基础配方
2、改性酚醛-缩醛结构胶基础配方配方一
配方二
六、聚氨酯粘合剂基础配方配方一
配方二
七、热熔胶基础配方
1、乙烯-乙酸乙酯共聚物（EVA）热熔胶基础配方
2、聚酰胺热熔胶配方
3、聚酯热熔胶配方
八、压敏胶基础配方
九、有机硅粘合剂基础配方
配方一：适用于电子元件的粘合密封
配方二：适用于玻璃、陶瓷、塑料等非金属材料
配方三：环氧-有机硅粘合剂，适用于金属、塑料、陶瓷粘合
——END——。
缩合型有机硅胶粘剂产品及其实际应用研究
缩合型有机硅胶粘剂产品及其实际应用研究摘要：由于缩合型有机硅胶粘剂独特的结构具有优异的耐候性、耐久性、耐高低温性、抗紫外线辐射和弹性胶接能力，在建筑、电子和消费品等方面广泛用作密封剂，其卓越的性能部分抵消了高昂的价格。
随着复合材料科学的发展，近十多年来缩合型有机硅与其它较低成本的有机材料结合使用使得缩合型有机硅胶粘剂在很多领域特别在高需求中极具竞争力，并能不断适应和扩大新的需求，在食品、包装建筑、汽车、电子、模制品等领域中广泛使用。
关键词：缩合型有机硅胶粘剂产品应用研究在现有的耐热胶粘剂中，缩合型有机硅胶粘剂是优良品种之一，缩合型有机硅胶粘剂品种分耐高温胶粘剂、耐热密封胶、耐高温应变胶及耐热压敏胶等几种。
聚有机硅氧烷是由硅原子和氧原子交替组成的线性聚合物，交联硫化后具有优异的耐高低温性能、耐大气老化性以及电绝缘性和弹性。
能在-60～200℃范围内长期使用，其物理机械性能很少改变，因而广泛应用于建筑、电子、汽车、包装、医疗卫生等行业，显示着极好的发展势头，有机硅胶粘剂和密封胶的用途不断扩大，品种及用量也在逐年增加。
以下通过对几种常见缩合型有机硅胶粘剂产品的介绍，对缩合型有机硅胶粘剂产品及其实际中的应用进行探讨。
一、k-5312系列双组分缩合型室温硫化硅橡胶k-5312系列双组分缩合型室温硫化硅橡胶由a、b两组分组成。
是依靠其自身缩合反应常温固化的，通常是将胶料与固化剂分别作为一个组分包装，只有当两种组分完全混合在一起时才开始发生固化。
固化时间主要取决于催化剂的类型、用量以及温度。
在温度湿度一定环境下，催化剂用量越多硫化越快，同时操作时间越短。
1.产品特点深层固化性能良好，流动性好，胶料的粘接性良好，胶料粘度低易脱泡。
固化时材料无明显的收缩和温升，胶料固化后为弹性体，防水防潮，绝缘防震，密封性能优良。
具有卓越的抗冷热交变性能和耐户外老化性能，具有可修复性（密封后的元器件可取出进行修理和更换，然后再用灌封胶进行修补）。
有机硅改性丙烯酸酯粘合剂的研制
关 键 词 ： 乳液聚合；改性 ；粘台剂；丙烯酸酯
中图分类号：Ｔ ４ ３ ’ 文献标识码：Ａ 文章编号：１０— ４９ ０６０—０３ ０ Ｑ ３ ．３ ４６ ０４ ０３（ ０）５０２— ３ ２
Ｄｅ ｅ ｏ ｍ ｅ ｔ ｆ ｓｌｃ ｎ － ｖ ｌｐ ｎ ｏ ｉ ｏ ｅ ｍｏ ｉ ｅ ａ ｒ ｌｃ ｂ ｎｄｅ ｌ ｄ ｆ ｄ ｃ ｙｉ ｉ ｉ ｒ
Ｙ ＮＧ ｎ， Ｚ Ａ Ｑｕ ＨＡ０ Ｚ ｅ — ｅ， Ｃ ｉ Ｊｎ ｈｎｈ ｕ ｉ ２
（ ． ｉ ｎＩｓ Ｅ ｇ Ｓ ｉＴ ｃｎ１ Ｘ ７０ ４ ，Ｃ ｉａ ． ｈａｘ Ｋ ｉ Ｄ ｅ １ Ｘ ＇ ｔ ｎ． ｃ． ｅｈｏ． ｉｎ ０ ８ ｈｎ ；２ Ｓ ａｎｉ ｅＸ ｎ ｙ ａ ｎ． ． ａ １ Ｃ ｅ ｉｒ Ｏ， Ｔ ． ｉ ｎ ０ ８ ｈｎ ） ｈ ｍ ｓｙＣ ．Ｌ Ｄ ，Ｘ ＇ ７ ０４ ，Ｃ ｉａ ｔ ａ １
ｓｌｘ ｎ ｍ ｕｓｏ ．ｗ ｈｃ ｓｃ ｐ ｙ ｉ ａ ｅ ｅ ｌｉｎ ｏ ｉｈ ｗａ ｏ ｏｌｍｄ． ｉ ｃｙｉ ｗ ｔ ａ ｒｌ ｍｏｎ ｍ ｅ ｓｔ ｖ ｉｃ ｅ—ｍｏ ｉｅ ｃ ｌ ｎ ｅ ． ｅ ｅ — ｈ ｃ ｏ ｒ ｏ ｇｉｅ ｓｌ ｏｎ ｉ ｄｆ ｄ ａ ｒ ｉ ｂｉｄ ｒ Ｔｈ ｆ ｉ ｙ ｃ
维普资讯
第 ２ 卷第 ５ ３ 期 ２０ ０ ６年 ５月
印 染 助 剂
Ｔ Ｔ【 Ｅ ＥＸ Ｌ ＡＵ Ｕ ＡＲＩ Ｓ ＸＩ Ｅ
Ｖｏ．３ Ｎ ． １ ｏ５ ２
Ｍａ ０ ６ ｖ２ ０
有机硅改性丙烯酸酯粘合剂的研制
杨 群－ ，赵振河 ｔ ，崔 进 ｚ
ｆ ｃ ｓ ｏ ｈ ａ ｔ ｓ ａｆ ｃ ｉｇ ｔ ｅ ｅ ｕｓｏ ｏｙ ｎ ｅ ｔ ｆｔ ｅ ｆ ｃｏｒ ｆｅ ｔ ｈ ｍ ｌｉｎ ｐ ｌｍ ．ｗｅ ｅ ｄｓ ｕ ｓ ｄ ｎ ｒ ｉｃ ｓ ｅ ．Ｔｈ ｐ ｌ ａ ｉｎ ｒ ｓ ｌ ｓ ｏｗｅ ｈ ｔ ｔ ｉ ｅ ａ ｐｉ ｔ ｅ ｕｔ ｈ ｃ ｏ ｓ ｄ ｔ ａ ｈｓ
产品代码
丙烯酸官能单体
吨
13852
有机硅系列产品
吨
14033
醇酸树脂漆类
吨
14058
硝基树脂漆类
吨
14106
环氧树脂漆类
吨
14113
聚酯树脂漆类
吨
14120
聚氨基甲酸脂漆类
吨
14144
橡胶漆类
吨
14175
高性能建筑涂料
吨
14176
防火涂料
吨
14177
导静电防腐涂料
吨
14178
新型铸钢涂料
吨
14179
41490
电缆及电联接器
件
41491
光连接器
件
41492
光纤、光缆联结用工具及仪器
件
41534
镍氢电池
块
41535
充电电池、充电器（移动电话）
块
41536
新型铅酸电池
块
41537
高能化学电池
块
41538
铅蓄电池玻纤隔板
块
41550
不间断电源(UPS)
台
41551
电源－－可程控交流、直流稳压电源，开关电源
玻璃纤维环带和芯带
吨
24111
特殊环境高性能耐蚀合金钢
吨
24112
高性能弹性合金钢
吨
24115
其他优质合金钢（特殊性能不锈钢）
吨
24493
９００度以上高温合金钢钢材
吨
24504
精密合金钢钢材
吨
25696
无缝钢管
吨
26703
钨铜合金
吨
26704
有机硅改性环氧树脂研究
有机硅改性环氧树脂研究
有机硅改性环氧树脂是一种将有机硅化合物与环氧树脂进行混合改性的复合材料。
其改性主要通过有机硅化合物与环氧树脂分子间的相互作用来提高树脂的性能，并使其具有更好的耐热、抗溶剂、机械强度和耐化学腐蚀等特性。
1.有机硅改性环氧树脂的合成方法：
通过在合成环氧树脂的过程中引入有机硅化合物，或是在树脂合成完成后通过溶液混合的方式将有机硅化合物与环氧树脂混合改性。
其中，有机硅化合物可以是环氧硅烷、环氧硅烷预聚物等。
2.有机硅改性环氧树脂的物理性能研究：
研究有机硅改性环氧树脂的物理性能，如热性能、力学性能、耐溶剂性能、耐化学腐蚀性能等。
通过对改性树脂的热分析、力学性能测试、溶液浸泡试验、腐蚀性能测试等手段，了解树脂在不同环境下的性能表现。
3.有机硅改性环氧树脂的应用研究：
将有机硅改性环氧树脂应用于实际工程中，如涂料、粘合剂、复合材料等领域。
通过研究改性树脂在不同应用领域中的性能表现，评估其在工程实践中的可行性和应用潜力。
4.有机硅改性环氧树脂的改性机理研究：
研究有机硅化合物与环氧树脂分子间的相互作用机理，探讨其在改性过程中的影响因素和作用机制。
通过对树脂结构的变化、界面相互作用等方面的研究，揭示有机硅改性对环氧树脂性能改善的原因和机制。
以上是有机硅改性环氧树脂研究的一些主要内容和方向，通过不断的实验和测试，探索有机硅改性环氧树脂的性能和应用，并深入研究其改性机理，将有助于进一步提高环氧树脂的性能，拓展其应用范围。
粘合剂
1. 新型胶粘剂的开发 1.1 环氧胶 环氧胶对各种金属和大多属非金属材料都具有良好的粘接性能， 俗称“万能胶”，广泛用于建筑、汽车、电子、家具，日常生 活等。环氧胶是建筑用胶的主要胶种，用于建筑构件的 粘接，如用于钢筋混凝土外部的修补胶，水下工程的水下结构 胶和金属结构加固的金属结构胶等。目前主要用于旧建筑的补 强加固，新建筑的现场施工。环氧树脂胶粘剂国内产量约10kt， 到2000 年可达20kt 。随着建筑业的发展，特别是楼房已成为 城镇建筑的主体，室内装饰日益普及，建筑用胶量在迅速增加。 环氧胶粘合力强，收缩率小，耐腐蚀，电绝缘性好，但较脆， 耐冲击性差，需用增韧剂改性。
•
目前，聚乙烯和聚丙烯的粘合，除了用热封合热焊接 外，比较可靠的是用热熔胶粘剂。其中用得最多的是 以EVA(乙烯—醋酸乙烯酯共聚物)为主体，加入增粘 剂(松香或萜烯树脂)、抗氧剂(AC)、增塑剂(苯二甲酸 二辛酯)等构成的胶粘剂。为了提高温润性和调节固化 速度，还可加入石蜡，有时也加入填料。如滑石粉。
• 1.5 聚酯型粘合剂
• 我国为世界上第一聚酯生产大国，开发聚酯新 的应用领域是势在必行。聚酯可用于生产胶粘 剂异 苯二甲酸和二元醇混合物。主要为丁二醇和 • 脂肪醇（二元醇）。
第1章 塑料的粘合
• 1．1 粘合方法及粘合剂选用 • 塑料的粘合方法一般有三种：热熔粘合、溶剂粘合 和胶粘剂粘合． • (1)热熔粘合和溶剂粘合 • 热熔是利用加热(一般为180—270℃)的方法，使被 粘塑料软化熔融处于流态，将粘合面紧密接触，借助 压力结合在一起，冷固后就可获得一定的强度。聚氯 乙烯、聚乙烯和聚乙烯膜、板、管、棒的热封合或热 焊接，均属此种类型．
• 塑料薄膜雨衣及塑料床单破裂后，可先 把破口对好对齐，然后在它的上面铺一 块塑料薄膜，再用烧热的钢锯条压几下， 破口就粘合了．如果塑料布破了一个洞， 可以拿一块比洞略大的塑料布盖在上面， 用上述方法进行热粘补．
