钢轨焊接
道岔钢轨焊接
主控项目
1 钢轨铝热焊接头的型式检验应符合铁道行业标准《钢轨焊接第3
部分：铝热焊接》（TB/T 1632.3-2005）第5.2节的规定。 5.2 型式试验 5.2.1 出现下列情况之一时应进行型式试验； a）焊轨组织初次焊接铁路钢轨； b）采用新型焊剂或调整工艺时； c）钢轨生产厂、或钢轨型号、或钢轨牌号、或钢轨交货状态改变，首次焊接时。 d）生产检验结果不合格； e）停产一年后，恢复生产前； 5.2.2 型式检验的项目及试件数量； 5.2.3 型式检验受检试件用钢轨的生产厂、型号、牌号、交货状态应与焊接生产用钢轨相同，
受检试件应是相同工艺焊接的接头。 5.2.4 不通牌号之间钢轨的焊接，焊接接头的质量要求按照按照强度级别较低的钢轨执行；热轧钢轨与热处理钢轨之间的焊接，焊接接头的质量要求按照热轧钢轨执行。 5.2.5 型式检验结果符合第三章规定的试件为合格试件。静弯受检试件、疲劳受检试件应连续试验合格，一次型式检验中，应在各检验项目全部合格后，型式检验合格后方可批量生产。 5.2.6 型式检验报告中，应明示以下内容:焊轨组织名称、焊接材料的型号及生产厂、主要焊接操作人员姓名及操作许可证编号、钢轨生产厂、钢轨型号、钢轨牌号、钢轨交货状态、检验设备、详细的检验结果等。 2 钢轨吕热焊接头的生产检验应符合铁道行业标准《钢轨焊接第3
部分：铝热焊结》（TB/T1632.3-2005）第5.3节的规定。 5.3生产检验 5.3.1 出现下列情况之一时应进行检验： 连续焊接100或200个接头； a）两次焊接生产间隔达6个月以上； b）更接主要焊接操作人员。 外观 超声波探伤 静 弯 疲劳 拉伸 冲击 硬 度 显微组织 断 口 轨头受压 轨头受拉 焊缝硬度 软化区宽度 全部试件 全部试件 8 2 3 1 1 1 1 1 10（利用静弯试件）
5.3.2 生产检验的项目及试件数量见表4，5.3.1中 b、c 两种情况按照连续焊接200个接头执行。
5.3.3 静弯受检试件应连续试验合格。 5.3.4 生产检验使用随机加焊的试件，生产检验结果应符合第三章相关规定，检验合格后方可继续生产。 5.3.5 生产检验有1个及以上试件不合格时应予复验， 第一次复验：对不合格试件加倍取样复验，经检验合格表示生产检验合格;若试件中有一个及以上不合格，应再复验。 第二次复验：对不合格试件加倍取样复验，经检验合格表示生产检验合格;若试件中有一个及以上不合格，应判定生产检验结果不合格。 3 钢轨焊头应进行超声波探伤检查。超声波探伤应符合铁道行业标
准《钢轨焊接第1部分：通用技术条件》（TB/T 1632.1-2005）第五章
的规定。 5、 超声波探伤要求 5.1 、探伤人员资质要求 探 伤 人 员应持有铁道部门无损检测人员技术资格鉴定考核委员会颁发的Ⅱ级或以上级别的技术资格证书，并经过钢轨焊缝探伤技术培训方能独立上岗作业。 5.2、 焊接接头探伤要求 5.2.1、钢轨焊接后均应对焊接接头进行超声波探伤，并填写探伤记录。记录应包括仪器、探头、焊接接头编号、测试数据、探伤结果及处理意见。 5.2.2 、探伤时焊接接头的温度不应高于40度。当焊接接头温度高于40℃时，可浇水冷却，浇水冷却时的轨头表面温度应低于350 度。 5.2.3 、铝热焊焊接接头探伤用探头回波频率大于等于2.5 MHz;闪光焊、气压焊焊接接头探伤用探头回波频率大于等于4 MHz。回波频率误差应小于等于10%。 5.2.4 探伤前应对探测系统校准。 5.2.5 扫查前检查探测面表面粗糙度，应无锈蚀和焊渣，打磨面应平顺、光滑，打磨范围应能满足探伤扫查的需要。 5.2.6 使用双探头或单探头对轨头、轨腰、轨底分别进行探测。 5.2.7 探伤时，可在探伤灵敏度的基础上再提高4 dB--6 dB进行扫查。 5.2.8 焊接接头中的缺陷当量大于探伤灵敏度规定值时，应判定焊接接头不合格(判废)，即焊接接头中发现如下缺陷时应判废: a) 双 探 头探伤时:轨底角(距轨底角20mm范围)大于等于φ3-6d B(比φ3平底孔反射波低6dB )平底 孔 当 量 ; 其他 部 位大于等于妇平底孔当量; b) 横 波 单探头探伤时:轨头和轨腰大于等于φ3长横孔当量;轨底大于等于似竖孔当量;轨底角(距 轨 底 角 20 m m 范 围)大于等于φ4-6d B(比州竖孔反射波低6dB)竖孔当连续焊接头数量 外观 超声波探伤 静弯 焊缝硬度 断口 轨头受压 轨头受拉 100 2 2 1 1 1（利用静弯试件） 2（利用静弯试件） 200 3 3 2 1 11（利用静弯试件） 3（利用静弯试件）
量; c) 铝 热 焊0度探头探伤时:大于等于φ5长横孔当量; d) 缺 陷 当量比探伤灵敏度规定的缺陷低3d B，但延伸长度大于6mm时。 5.2.9 缺陷的测定:缺陷当量直径的测定和相对3 dB延伸度的测定见第A.6章和第A.7章。 5.2.10 超声波探伤的其他要求见附录A。特殊线路或特殊区段上的判废标准按相关规定处理。
4 道岔钢轨焊接应岔内后岔外。岔内钢轨焊接应按设计顺序进行。
5 道岔与两端线路钢轨锁定焊联时，限位器子、母块应剧中，并记
录锁定轨温，在钢轨上标记位移观测“零点”位置。
6 无缝道岔与相邻轨条的锁定轨温差不应大于5℃。
7 钢轨焊头及其附近钢轨表面不应有裂纹、明显压痕、划痕、踫痕、
打磨灼伤等伤损。
8 轨底上表面焊缝两侧150mm范围内及距两侧轨底角边缘各35mm
的范围内应打磨平整，不得打亏。
9 钢轨焊接接头应纵向打磨平顺，不得有低接头，钢轨焊接接头平
直度应符合下表规定。
钢轨焊接接头平直度允许偏差（mm/1m） 序号 部位 允许偏差
1 轨顶面 +0.2
0
2 轨头内侧工作面 +0.2
0 3 轨底（焊筋） +0.5
0
注： 1 轨顶面中符号“+”表示高出钢轨母材质轨顶基准面；
2 轨头内侧工作面中符号“+”表示凹进；
3 轨底（焊筋）中符号“+”表示凸出。
10 经打磨后的铝热焊接头轨头部位应符合下列规定;
1 可出现1个最大尺寸不超过1mm的气孔。
2 在轨头下颚与焊筋边缘交界处半径为2mm的区域内可出现
尺寸不超过1mm的气孔、夹渣货夹砂。
11 铝热焊接头焊筋表面应符合下列规定;
1 最多可出现3个最大尺寸不超过2mm的气孔。
2 焊筋表面夹渣或夹砂等缺陷的尺寸应符合表10.8.11的规定，
这些缺陷不应侵入钢轨的横断面内。
表 10.8.11 焊筋表面夹渣或夹砂等缺陷的最大尺寸 缺陷面积（mm²） 缺陷深度（mm）
≤10 ≤3
≤15 ≤2
≤20 ≤1
12 钢轨铝热焊焊缝距离承轨台边缘不应小于100mm。
钢轨焊接作业指导书
钢轨焊接作业指导书
一：工作内容
焊前检查主要是确定钢轨等级并对钢轨表面质量、型式尺寸、平直度进行检验。
二、作业程序
1、钢轨型式尺寸检查
①每班作业前，检查人员在存轨台，采用钢轨样板对当日待焊钢轨型式尺寸进行抽检。
②抽检内容：钢轨高度、轨头宽度、轨腰厚度、轨底宽度、轨底边缘厚度、钢轨横断面对称度。
③抽检频率：每二十根抽检一根。
2、钢轨端部平直度及扭曲检查
根据钢轨技术等级选用相应的长度的平直度检测尺,具体要求见(钢轨外观检验技术标准)。
(1) 用平直度检测尺,逐根检查钢轨平直度.塞尺对钢轨端部0~2米范围平直度进行检查。用角尺和塞尺对钢轨端面平直度进行检查。
(2) 用扭曲尺，逐根检查钢轨端度一米扭曲。用扭曲尺测量钢轨端部1米之间的相对扭曲。
3、镜面检查工位：在钢轨走行过程中，逐根对钢轨全长范围内轨顶、轨头侧面、轨腰及轨底（轨底采用镜面观察）进行目测检查。如有缺陷，应在钢轨停止走行后，采用检具测量缺陷尺寸。
4、超标钢轨编号
检查完成后，在钢轨前进方向的尾端距离端部1~2米处轨顶面，用油漆编号。钢轨编号应包括年、月、日及流水号，如“09060611”表示09年6月6日选的第11根轨。
5将超标的钢轨填写在《超标钢轨记录表》。
三、人员分工
设4个检查工位，具体分工如下：
1号位（存轨台）：负责轨顶和轨端平直度。
2号位（存轨台）：负责钢轨前进方向左侧轨腰及轨头侧面检查并检测钢轨扭曲。
3号位（存轨台）：负责钢轨前进方向右侧轨腰及轨头侧面检查及钢轨编号与记录。
4号位（镜面检查位）：负责轨底检查。
正常作业连续1小时，操作人员交叉跟换检查工位。
四、技术要求
1、规性检查应符合钢轨样板。
2、钢轨表面质量应符合《钢轨外观检验技术标准》规定。
3、钢轨端面无明显的碰撞痕迹。
钢轨焊接工艺
钢轨焊接工艺
在起重机的制造工艺中，常将箱形主梁上铺设的钢轨采用对接形式焊接成一根 无缝隙的长钢轨。现将实际工作中钢轨对接焊接工艺的案例总结如下。
一、根据钢轨的材质和表面硬度要求选择焊材
1. 钢轨
起重机的小车轨道有三种 :
⑴ 起重机钢轨 如QU70 QU80等。
(2) P型钢轨女口 P24 P38 P43等。
(3) 方钢 如:30mnrK 40mm 40mrK 40mm等。
前两种钢轨的顶部做成凸状，底部是具有一定宽度的平板，可增大与基础的接 触面。钢轨的截面为工字形，具有良好的抗弯强度，其含碳量、含锰量较高， w=0.5,,0.8, ,
w=CMn0.6,,1.5,。而方钢的材料为Q275顶部平直，对车轮磨损较 大，这里暂不讨沦。 2.
焊条
钢轨的对接焊缝要求不进行处理就能达到钢轨的表面硬度。如下图所示，在轨
道头部以下，用E5016焊条;在轨道头部用堆焊焊条D322(铬钨钼钒冷冲模焊条)。 这样既经济又实用，不但可保证对接焊缝质量和强度，而且可使堆焊层硬度 (焊后 空冷 )?55HRC。
上述两种焊接条都是交、直流两用，直径均为 5mm焊接电流均为180,240A,
电弧电压均为36,24V。
二、对接焊工艺
1. 工具、材料及焊接准备
电焊机1,2台，焊炬2,3把0,300?温度计一只，氧气、乙炔气。焊前将焊条放 在350,400?烘箱内烘焙1h以后，把对接的钢轨平放在水泥地面上支好，对接焊缝 间隙20mm校直、校平，钢轨对接表面除油、除污、打磨及擦洗干净。
2. 焊接操作
由于钢轨焊接性能较差，因此焊接工艺较为繁琐，要把 0,300?的温度计固定在
钢轨上，在距离焊缝两边100mm长的位置，用2,3把焊炬同时对钢轨预热。当钢轨 温度达到230,250?时，先用E5016焊条从钢轨底部边加热边堆焊，堆焊至轨道头 部时，在用D322焊条边加热边堆焊。焊接要间断进行，尽量减少焊接部位的热 量，使焊接过程中始终保持轨道温度 230,250?。全部焊接完成后，还要继续加热 到250?，再将钢轨在空气中经过?0.5h时间缓慢冷却到室外温度（30?左右），以防 止裂纹产生。焊接后应检查焊缝处和与钢轨衔接处有无明显痕迹及焊后硬度。
钢轨闪光焊接原理
钢轨闪光焊接原理
在现代铁路建设中，钢轨的焊接是一项至关重要的技术。其中，闪光焊接作为一种高效、可靠的焊接方法，在钢轨焊接领域得到了广泛应用。本文将详细介绍钢轨闪光焊接的原理。
首先，让我们理解什么是闪光焊接。闪光焊接，又称电弧闪焊，是一种利用高电流密度和快速冷却速度进行焊接的方法。在这个过程中，通过电极与工件之间的短路现象产生高温电弧，使得工件局部迅速熔化并形成液态金属。
对于钢轨闪光焊接来说，其基本过程可以分为四个阶段：预热阶段、闪光阶段、顶锻阶段和冷却阶段。
1. 预热阶段：焊接前，首先对钢轨端部进行预热，以减少焊接时的温差和应变。
2. 闪光阶段：预热后，将两根钢轨端部接触，通过电源输入大电流，使接触点瞬间产生高温，形成液态金属。此时，由于电极和钢轨之间存在电阻，会形成大量的热量，导致液态金属飞溅出来，这就是所谓的“闪光”。
3. 顶锻阶段：随着闪光的产生，钢轨端部逐渐被熔化。这时，通过液压系统施加压力，使两根钢轨端部紧密贴合，并将多余的液态金属挤出，形成焊接接头。
4. 冷却阶段：在顶锻完成后，焊接接头会在空气中自然冷却，最终形成坚固的焊缝。
钢轨焊接通用技术规范最新版
钢轨焊接通用技术规范最新版
钢轨的焊接是铁路线路施工中非常重要的一项工作，其质量直接影响到铁路的安全和运行效果。为了保证钢轨焊接质量，国家制定了一系列的技术规范，其中最新版的是“钢轨焊接通用技术规范”，以下为该规范的主要内容。
该规范主要分为八个部分：
1. 总则：包括规范的适用范围、术语和定义等内容，为后续的规定提供了必要的背景和统一的术语。
2. 钢轨材料：规定了钢轨的材料和性能要求，包括化学成分、力学性能、硬度和均匀性等指标。同时，还对钢轨的取样、检验和试验方法进行了详细的说明。
3. 钢轨准备与加热：介绍了焊接前的钢轨准备工作，包括清理表面、切割和清除缺陷等。此外，还对加热温度和方法进行了规定，以确保焊接接头的质量。
4. 焊接材料：规定了焊接材料的种类和性能要求，包括焊条、焊丝和焊剂等。对焊接材料的存储、检验和试验方法也进行了规定。
5. 焊接工艺：详细描述了焊接操作的步骤和要求，包括焊接设备的选择和调试、焊接接头的准备和组织形式等。同时，还强调了焊接过程中的质量控制和安全措施。
6. 焊接接头的质量要求：规定了焊接接头的外观质量和技术要求，包括焊缝形状、焊缝尺寸和焊接缺陷的允许范围等。此外，还对焊接接头的无损检测和力学性能试验进行了规定。
7. 焊接接头的评定和修复：详细阐述了焊接接头的评定标准和修复方法，包括焊接接头的评级、评定方法和修复的程序等。
8. 焊接工艺记录和档案：强调了焊接工艺记录和档案的重要性，包括焊接工艺记录的格式和内容、焊接档案的保存和管理要求等。
总之，钢轨焊接通用技术规范最新版从钢轨材料选取到焊接接头的评定和修复等方面进行了详细的规定，旨在保障钢轨焊接接头的质量，提高铁路线路的安全性和耐久性。在实际施工中，相关人员应严格按照规范要求进行操作，以确保焊接接头的质量符合标准，为铁路的运营提供可靠保障。
无缝线路钢轨焊接方法原理及特点
无缝线路钢轨焊接方法原理及特点
无缝线路钢轨焊接的方法主要包括电弧焊接和摩擦焊接两种。电弧焊接是通过电弧加热，使钢轨两端的金属熔化并相互结合，形成无缝连接；而摩擦焊接则是通过钢轨与钢轨之间的相对摩擦，产生局部高温，使接头金属软化融合。
无缝线路钢轨焊接的原理是利用热量使钢轨的金属达到熔化点，并通过一定的压力使两根钢轨连接在一起。电弧焊接是通过电流产生的弧光加热，将钢轨两端的金属熔化，并通过外加的机械压力使其形成无缝连接。摩擦焊接则是通过钢轨与钢轨之间的相对摩擦产生的热量，使接头两端的金属软化并通过外加的机械压力使其形成无缝连接。
1.高强度：焊接后的无缝线路钢轨连接紧密，强度高于普通的螺栓连接，能够满足高速铁路的使用要求。
2.舒适性好：无缝线路焊接后的钢轨接头平整，减少了行车时的颠簸和噪音，提高了列车乘坐的舒适性。
3.经济节约：无缝线路钢轨焊接能够减少钢轨接头的维护和更换频率，降低了维护成本，延长了钢轨的使用寿命。
4.缺陷少：焊接接头没有螺栓连接的缺点，无松动、脱位等现象，减少了事故隐患，提高了铁路的安全性。
5.施工快速：无缝线路钢轨焊接的工艺简单，施工效率高，能够提高铁路线路的建设速度和质量。
6.美观整洁：无缝线路钢轨焊接后的接头平整流畅，与铁轨一体，美观整洁。 综上所述，无缝线路钢轨焊接是一种高强度、舒适性好、经济节约、缺陷少、施工快速、美观整洁的钢轨连接方式。在铁路建设中得到了广泛应用，并不断发展和改进，提高了铁路的安全性、舒适性和运营效率。
钢轨焊接缺陷的产生及预防-最新年文档

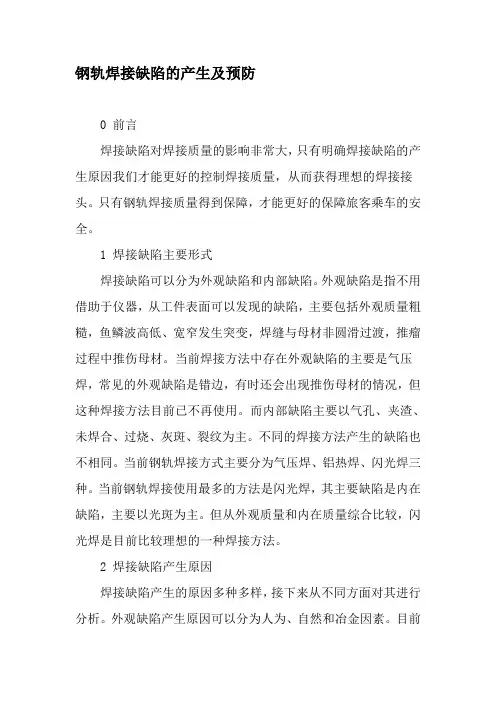

钢轨焊接缺陷的产生及预防
0 前言
焊接缺陷对焊接质量的影响非常大，只有明确焊接缺陷的产生原因我们才能更好的控制焊接质量，从而获得理想的焊接接头。只有钢轨焊接质量得到保障，才能更好的保障旅客乘车的安全。
1 焊接缺陷主要形式
焊接缺陷可以分为外观缺陷和内部缺陷。外观缺陷是指不用借助于仪器，从工件表面可以发现的缺陷，主要包括外观质量粗糙，鱼鳞波高低、宽窄发生突变，焊缝与母材非圆滑过渡，推瘤过程中推伤母材。当前焊接方法中存在外观缺陷的主要是气压焊，常见的外观缺陷是错边，有时还会出现推伤母材的情况，但这种焊接方法目前已不再使用。而内部缺陷主要以气孔、夹渣、未焊合、过烧、灰斑、裂纹为主。不同的焊接方法产生的缺陷也不相同。当前钢轨焊接方式主要分为气压焊、铝热焊、闪光焊三种。当前钢轨焊接使用最多的方法是闪光焊，其主要缺陷是内在缺陷，主要以光斑为主。但从外观质量和内在质量综合比较，闪光焊是目前比较理想的一种焊接方法。
2 焊接缺陷产生原因
焊接缺陷产生的原因多种多样，接下来从不同方面对其进行分析。外观缺陷产生原因可以分为人为、自然和冶金因素。目前钢轨焊接，尤其是现场焊接，自然条件比较恶劣，人员操作水平有差异，所以在外观上很难控制。冶金因素主要是钢轨出厂时每一根钢轨在几何尺寸上都会有或多或少的偏差，这种因素是人力无法改变的。而焊接内在缺陷则可分为气孔，夹渣、未熔合、过烧、灰斑等。气孔是焊接时，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。其气体可能是熔池从外界吸收的，也可能是焊接冶金过程中反应生成的。气孔可分为条虫状气孔、针孔、柱孔，按分布可分为密集气孔，链孔等。气孔的生成有工艺因素，也有冶金因素。工艺因素主要是焊接操作是否规范，母材或填充金属表面是否有锈、油污等。由于水分在高温下分解为气体，高温金属中气体含量增加，熔池冷却速度大，气体来不及逸出，形成气孔残留在焊缝中。气孔主要出现在铝热焊中。而冶金因素则是由于在钢轨凝固界面上排出的氮、氢、氧、一氧化碳和水蒸汽等所造成的。此外钢轨焊接完成后还会出现焊后熔渣残存在焊缝中的现象。焊后残留在焊缝中的熔渣，有点状和条状之分.它是由于熔池中熔化金属的凝固速度大于熔渣的流动速度，当熔化金属凝固时，熔渣未能及时浮出熔池而形成的。它主要存于焊缝之间和焊缝与母材之间.其主要是由于钢轨端面有油污或者灰尘造成的。
地铁车站施工中的钢轨焊接技术要点
地铁车站施工中的钢轨焊接技术要点
地铁作为现代城市交通的重要组成部分，其建设涉及到众多专业技术，其中钢轨焊接技术是地铁车站施工中的重要环节。本文将从钢轨焊接的原理、技术要点以及施工中的注意事项等方面进行探讨。
一、钢轨焊接的原理
钢轨焊接是指将两根钢轨通过热力作用进行连接，使其成为一体。这样可以保证钢轨之间的平整度和连接牢固度，提高地铁列车的运行稳定性和安全性。
钢轨焊接的原理主要包括以下几个方面：
1. 温度控制：焊接时需要将钢轨加热至一定温度，使其达到熔化状态，然后通过施加压力将两根钢轨连接在一起。温度的控制是焊接过程中最关键的一环，过高或过低的温度都会影响焊接质量。
2. 压力控制：焊接时需要施加适当的压力，以保证焊缝的牢固性。过大的压力会导致焊缝过于薄弱，容易断裂；过小的压力则会导致焊缝不牢固，容易出现开裂。
3. 焊接材料选择：焊接时需要选择合适的焊接材料，以保证焊缝的质量。一般情况下，常用的焊接材料有焊条、焊丝等。
二、钢轨焊接技术要点
1. 焊接设备的选择：在地铁车站施工中，需要选择适合的焊接设备，包括焊接机、电源、电极等。这些设备的选择应根据具体的施工需求和钢轨的材质来确定。
2. 焊接工艺的掌握：钢轨焊接的工艺包括预热、热力施加、冷却等多个环节。在施工中需要掌握这些工艺，确保焊接质量。同时，还需要注意焊接过程中的温度、压力等参数的控制，以保证焊接质量。 3. 焊接操作的规范：在地铁车站施工中，焊接操作需要严格按照相关规范进行。操作人员需要经过专业培训，熟悉焊接工艺和操作规程，确保焊接质量和安全。
三、施工中的注意事项
1. 安全措施：在进行钢轨焊接时，需要采取一系列安全措施，包括佩戴防护设备、设置警示标志、划定施工区域等，以保证施工人员的安全。
2. 环境保护：在地铁车站施工中，需要注意环境保护。焊接过程中会产生大量的烟尘和废气，需要采取相应的措施进行处理，减少对周围环境的影响。
钢轨气压焊的焊接流程
钢轨气压焊的焊接流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I hope that after
you download them,they can help yousolve practical problems. The document can be
customized andmodified after downloading,please adjust and use it according toactual
needs, thank you!
In addition, our shop provides you with various types ofpractical materials,such as
educational essays, diaryappreciation,sentence excerpts,ancient poems,classic
articles,topic composition,work summary,word parsing,copy excerpts,other materials and
so on,want to know different data formats andwriting methods,please pay attention!
钢轨气压焊是一种常用的焊接方法，适用于钢轨的连接和修复。下面是钢轨气压焊的焊接流程：
焊接钢轨的原理
焊接钢轨的原理
焊接钢轨的原理是通过热能和压力将两段钢轨连接成一个完整的轨道。
首先，需要将要焊接的两段钢轨的接口平整、清洁，并确保两段钢轨的材质和型号相同，以保证焊接的质量和强度。
然后，在钢轨接口处进行预热，通过火焰喷枪或其他加热设备将钢轨接口加热到一定温度，通常为700-900摄氏度。预热的目的是提高钢轨的塑性，使其容易被加工和变形。
接下来，将预热后的两段钢轨用夹具紧密固定在一起，并进行焊接操作。焊接可以采用电弧焊接或电阻焊接的方式。
在电弧焊接中，焊工会使用电焊机产生一条弧光，使两段钢轨接触面产生高温，将焊条或焊丝加热熔化。熔化的金属填充在两段钢轨的间隙中，形成焊缝。焊接时，焊工需严格控制焊接电流和焊接速度，以确保焊缝的质量和强度。
电阻焊接则是通过加热两段钢轨接触面，使其熔化并同时施加压力，使两段钢轨形成连续均匀的焊缝。电阻焊接速度较快，焊接效果较好，但设备相对复杂。
焊接完成后，会对焊缝进行检查和修整，以确保焊接的质量和完整性。焊缝通常需要进行超声波探伤等非破坏性检测，以发现焊接缺陷或异物，以及进行必要的修复。
最后，焊接完成后的钢轨需要进行冷却处理，并进行必要的防腐处理，以提高钢轨的耐久性和使用寿命。
总之，焊接钢轨的原理是利用热能和压力将两段钢轨连接在一起，通过焊接技术和合适的设备，确保焊接的质量和强度，以满足轨道系统的使用要求。
三种焊接钢轨的方法及其优缺点
三种焊接钢轨的方法及其优缺点
焊接是一种常见的连接工艺，也被广泛应用于钢轨的连接。在钢轨的焊接过程中，主要有三种方法，包括电焊、热焊和闪光焊。下面将分别介绍这三种焊接方法以及它们的优缺点。
1.电焊：
电焊是一种使用电弧产生高温熔化金属表面，使得两个钢轨连接起来的焊接方式。电焊的主要优点在于焊接速度快、焊接质量高，同时焊接后的连接点也比较牢固。此外，电焊还能够进行扩张焊接，即可以将两个连接的钢轨的宽度扩大，从而提高连接点的承载能力。然而，电焊焊接质量受到很大的外部因素的影响，比如温度、湿度等，同时电焊需要较高的电能供应，因此施工条件和能源供应需要符合要求。此外，电焊操作相对复杂，需要一定的焊接经验和技术。
2.热焊：
热焊是一种使用高温热源把钢轨的两端热化，然后将它们连接起来的焊接方式。热焊的主要优点在于焊接质量高、焊接连接点的强度也较高。与电焊相比，热焊的施工条件要求相对较低，只需要能够提供高温热源即可，因此适用范围较广。然而，热焊的焊接速度相对较慢，尤其是较长的钢轨，需要较长时间完成焊接，从而导致施工周期较长。此外，热焊还需要使用特殊的工具和设备，增加了施工的成本和复杂度。
3.闪光焊：
闪光焊是一种通过高能电流和高能量电弧将钢轨连接起来的焊接方式。闪光焊的主要优点在于焊接速度快、焊接质量高、焊接连接点的强度也较高。与电焊和热焊相比，闪光焊的施工周期较短，适用于需要快速完成焊接的工程。此外，闪光焊还可以进行扩张焊接，提高连接点的承载能力。然而，闪光焊需要专门的设备和工具进行施工，因此需要投入更多的成本。同时，由于闪光焊过程中需要产生较高的电能和热能，所以需要对电能和热能进行合理的控制，以防止安全事故的发生。
综上所述，电焊、热焊和闪光焊是常见的钢轨焊接方法。电焊和热焊有着较高的焊接质量和强度，适用范围广，但施工条件要求较高、施工周期较长，需要较高的成本。闪光焊的施工速度快，且焊接质量高，适用于需要快速完成焊接的工程，但需要更多的设备和工具，并需要合理控制电能和热能的使用。在具体应用中，需要根据具体需求和实际情况选择合适的焊接方法。
