三维封装的现在和未来综述
三维封装的现在和未来
微电子学一班
随着便携式电子系统复杂性的增加, 对VLSI集成电路用的低功率、轻型及小型封装的生产技术提出了越来越高的要求。同样, 许多航空和军事应用也正在朝该方向发展。为满足这些要求, 现在产生了许多新的3- D 封装技术, 或是将裸芯片, 或是将MCM 沿z 轴叠层在一起, 这样, 在小型化方面就取得了极大的改进同时, 由于z 平面技术总互连长度更短, 会产生寄生电容, 因而系统功耗可降低约30%。
三维(3D)封装技术的分类
三维封装的结构类型有3种: 一是埋置型3D封装,即在多层基板底层埋置IC芯片,顶层组装IC芯片,其间高密度互连; 二是有源基板型3D封装,即在Si或GaAs
衬底上制造多层布线和多种集成电路,顶层组装模拟IC芯片和其它元器件; 三是叠层型3D封装,即把多个裸芯片或封装好芯片或多芯片模块( MCM)沿Z轴叠装、互连,组装成3D封装结构。由于叠层型3D封装适用范围广,并且工艺相对简单,成本相对较低,已引起国外多家公司的注意,如Actel , IBM, Harris, Mo to rola 等著名公司都在积极开展叠层型3D封装的研究工作。下面将重点介绍叠层型3D封装。
1.埋置型3D 结构
这是一种实施最早( 八十年代) , 也是最为灵活方便的3D, 同时又可作为后布线的芯片互连技术, 能大大减少焊点, 提高电子产品可靠性的电子封装技术。埋置型3D 结构又可分为基板开槽埋置型和多层布线介质埋置型, 如图1所示。在混合集成电路( H IC) 多层布线中埋置R、C 元件已经普遍, 而埋置IC芯片和R、C 后的布线顶层仍可贴装各类IC 芯片, 就可构成更高组装密度的3D-MCM
结构。由于布线密度及功率密度都很高, 所以这种3D-MCM 所使用的基板多为高导热的Si 基板、AIN 基板或金属基板。 上图 是AIN 基板多层布线介质埋置IC 的3D-MCM 结构, 制作方法与常规多层布线技术相同。
2.有源基板型3D 结构
自从IC 出现以来, 人们就试图将一个复杂的电子整机甚至电子系统都集成在一大片Si 圆片内, 成为圆片规模IC( WSI) 。今天的VLSI、ASIC( 专用集成电路) 已部分地实现了WSI, 如CPU、DSP、摄录一体机等, 就是一个个小系统。有些芯片的尺寸达到近30mm 见方, 能集成数千万个器件。这种有源Si基板再多层布线, 上面再安装多芯片, 就可形成有源基板型的3D-MCM, 从而以立体封装形式达到了WSI 所能实现的功能。无论是一个大尺寸的复杂IC 作为Si 基板还是WSI 作为Si 基板来进一步实现3D, 其关键是要解决有源Si基板的成品率问题,
因为是成品率决定成本、价格。而解决成品率和成本、价格的有效办法之一是降低Si 基板有源部分的复杂性和集成度, 并对重要或关键部分增加心要的冗余设计。这类有源基板型的3D-MCM 结构如下图所示。 有源基板型3D-MCM 的主要优点,一是工艺与一般半导体IC工艺相同,从而可实现大规模工业化生产, 并随着半导体艺技术的发展而不断提高; 二是Si 基板与其上面安装的IC 芯片能达到应力完全匹配, 从而使电子产品有更高的可靠性。
3. 叠层型3D 结构
叠层型3D, 是将LSI 、VLSI 芯片、MCM 或WSI 无间隙的层层叠装而成,是研制开发的非常活跃的3D 结构。
上图 是在基板的两侧用直接芯片贴装( DCA) 方法形成的3D 结构, 芯片连接分别采用了丝焊( WB) 、载带自动焊( TAB) 和倒装焊( FC) 。
最常见的裸芯片叠层3D封装是先将生长凸点的好芯片倒扣焊接在薄膜载体上,这种薄膜载体的材质为陶瓷或环氧玻璃,上面有导体布线,内部互连焊点,两侧有外部互连焊点,再把多个薄膜载体叠装互连。其结构见下图。
三维(3D)封装技术的优点与局限性
尺寸和重量
3- D 设计替代单芯片封装缩小了器件尺寸、减轻了重量。尺寸缩小及重量减轻的那部分取决于垂直互连的密度。和传统的封装相比, 使用3- D技术可缩短小尺寸、减轻重量达40~ 50 倍。表1从体积和重量上比较了TI 公司3- D 裸芯片封装和分立、2- D 封装( 通常所说的MCM) 。由表1 可见, 相对MCM 技术、3- D 封装技术可缩小体积5~ 6 倍, 减轻重量2~ 13 倍; 而相对分立式封装技术, 3- D
封装技术可缩小体积10~ 20 倍, 减轻重量3~ 19 倍。这些都是因为解决了传统技术所带来的多余重量和尺寸问题。就Aladdin 并行处理器来说, 它比Cray X-
MP 处理器的尺寸和体积分别要缩小660 和2700 倍。
硅片效率
封装技术的一个主要问题是PCB 芯片焊区, 如图1 所示, MCM 由于使用了裸芯片, 焊盘减小了20~ 90% , 而3- D 封装则更有效地使用了硅片的有效区域,
这被称之为硅片效率，硅片效率是指叠层中总的基板面积与焊区面积之比, 因此和其他2- D 封装技术相比, 3- D 技术的硅片效率超过
延迟
延迟指的是信号在系统功能电路之间传输所需要的时间。在高速系统中,
总延迟时间主要受飞行时间限制, 飞行时间是指信号沿互连传输的时间, 飞行时间t 与互连长度成正比, 因此缩短延迟就需要用3- D 封装缩短互连长度。缩短互连长度, 降低了互连伴随的寄生电容和电感, 因而缩短了信号传输延迟。例如, 使用MCM 技术的信号延迟缩短了约300% 。而使用3- D 技术由于电子元件相互间非常接近, 延迟则更短, 如图2 所示。
噪声
噪声通常被定义为夹杂在有用信号间不必要的干扰, 影响着信号的信息。在高性能系统中, 噪声处理主要是一个设计问题, 噪声通过降低边缘比率、延长延迟及降低噪声幅度限制着系统性能, 会导致错误的逻辑转换。噪声幅度和频率主要受封装和互连限制。在数字系统中存在4 个主要噪声源:1) 反射噪声; 2) 串扰噪声; 3) 同步转换噪声;4) 电磁干扰( EMI) 。所有这些噪声源的幅度取决于信号通过互连的上升时间, 上升时间越快, 噪声越大。3- D 技术在降低噪声中起着缩短互连长度的作用, 因而也降低了互连伴随的寄生性。另一方面, 如果使用3- D 技术没考虑噪声因素, 那么噪声在系统中会成为一个问题。比方说, 如果互连沿导线的阻抗不均匀或其阻抗不能匹配源阻抗和目标阻抗, 那么就潜在一个反射噪声,进一步说, 如果互连间距不够大, 也会潜在串扰噪声。由于缩短互连、降低互连伴随的寄生性, 同步噪声也被减小,因而, 对于同等数目的互连,
产生的同步噪声更小。
功耗
电子系统中散失的能量E 与互连寄生电容C的关系为E = CV2 , 因而功耗p= fCV2 , 其中, V 为通过C 的摆动电压, f 为每秒的转变数目。由于寄生电容和互连长度成比例, 所以, 由于寄生性的降低, 总功耗也降了下来。例如, 10%
的系统功耗散失在PWB 上的互连中, 如果采用MCM 技术制造产品, 功耗将降低5
倍, 因而产品比PWB 产品要少消耗8%的功耗, 而如果采用3- D 技术制造产品,由于缩短了互连长度, 降低了互连伴随的寄生性,功耗则会更低。
速度
3- D 技术节约的功率可以使3- D 器件以每秒更快的转换速率( 频率) 运转而不增加功耗, 此外, 寄生性( 电容和电感) 的降低, 3- D 器件尺寸和噪声的减小便于每秒的转换率更高, 这使总的系统性能得以提高。例如, 采用3- D
MCM 集成技术的Aladdin 并行处理器比Cray X- MP 处理器每个单位体积可获得35000 百万条指令数秒( MIPS) 和10800 浮点运算次数/ 秒( FLOPS) 的改善。互连适用性和可接入性假定典型芯片厚度为6mm, 如图3 所示, 在3- D 封装图形中, 距叠层中心元件等互连长度的元件有116 个, 而采用2- D 封装技术, 距中心元件等距离的元件只有8 个, 因而, 叠层互连长度的缩短降低了芯片间的传输延迟。此外, 垂直互连可最大限度地使用有效互连, 而传统的封装技术则受诸如通孔或预先设计好的互连的限制。由于可接入性和垂直互连的密度( 平均导线间距的信号层数)成比例, 所以3- D 封装技术的可接入性依赖于垂直互连的类型。外围互连受叠层元件外围长度的限制, 与之相比, 内部互连要更适用、更便利。
带宽 在许多计算机和通信系统中, 互连的带宽( 特别是存储器的带宽) 对性能有所限制, 因而, 低潜伏( 延迟) 、宽母线是非常理想的。例如, 闻名于世的Intel
Pentium Pro 公司将CPU 和2 级存储器用多孔PGA 封装在一起以获得大的存储器带宽。令人激动的是3- D 封装技术可能被用来将CPU 和存储器芯片集成起来,
避免了高成本的多孔PGA。
3D封装目前所遇到问题
对于3D-TSV阵列堆叠，关键要素有通孔形成/填充、晶圆减薄、质量评价与检测技术、凸点形成和芯片与芯片/衬底的键合等。这些问题的解决将依赖于大量新型设备与工艺的开发。
图 1在设计方案提出之后，设备和材料就成为制造3D-TSV IC的关键因素
减薄技术与设备
减薄技术面临的首要挑战就是超薄化工艺所要求的<50μm的减薄能力。在这个厚度上，硅片很难容忍减薄工程中的磨削对硅片的损伤及内在应力，其刚性也难以使硅片保持原有的平整状态。
目前业界的主流解决方案是采用东京精密公司所率先倡导的一体机思路，将硅片的磨削、抛光、保护膜去除、划片膜粘贴等工序集合在一台设备内，硅片从磨片一直到粘贴划片膜为止始终被吸在真空吸盘上，始终保持平整状态，从而解决了搬送的难题。
刻蚀技术与设备
TSV制程都面临一个共同的难题：通孔的刻蚀。目前通常有两种方法：激光钻孔以及深反应离子刻蚀(DRIE)。激光加工系统供应商Xsil公司为TSV带来了最新解决方案，Xsil称激光钻孔工艺将首先应用到低密度闪存及CMOS传感器中，随着工艺及生产能力的提高，将会应用到DRAM中。 在TSV刻蚀设备领域，Lam Research推出了第一台300mm TSV刻蚀设备2300Syndion，并已发货至客户。而Aviza针对TSV先进封装也推出了Omegai2L刻蚀系统，日月光(ASE)已宣布将采用此系统研发先进制程技术。
晶圆键合技术与设备
EVG公司(奥地利)自2002年起,便致力于针对3D集成开发300mm晶圆键合设备,其首款300mm多反应腔3D键合系统已在2008年完成。CEA-Leti (法国)及SET(法国)成功开发出新一代高精度(0.5μm)高键合力(4000N)的300mm晶圆器件键合设备FC300错误！未找到引用源。。
质量评价与检测技术相关设备
可以预见，TSV的特殊性还会给3D IC制造的检测和量测带来前所未有的困难，控制TSV通孔工艺需要几何尺寸的量测，以及对刻蚀间距和工艺带来的各种缺陷进行检测。通常TSV的直径在1μm到50μm，深度在10μm到150μm，深宽比在3到5甚至更高，一颗芯片上的通孔大约在几百甚至上千。减薄和键合工艺对检测和量测的需求更多。厚度和厚度均匀度需要测量，工艺中必须监控研磨浆残留、微粒污染、铜微粒、应力引起的开裂、边缘碎片等。对于键合，无论是芯片至晶圆、还是晶圆之间，在精准的对位的同时，还需要控制表面粗糙程度、表面洁净度和平坦度。另外，一些新的工艺步骤也需要考虑监控，比如尺寸在几十个微米的凸点阵列等。
微电子封装技术的发展与挑战
微电子封装技术的发展与挑战
随着科技的不断进步，微电子封装技术也在不断发展。微电子封装技术是将微电子芯片封装在外部保护层中，以保护芯片免受环境条件的影响，并提供电气和机械连接。本文将探讨微电子封装技术的发展趋势和面临的挑战。
一、封装技术的发展趋势
1. 三维封装技术的兴起
随着芯片尺寸的不断缩小，二维封装技术面临着很大的挑战。为了提高芯片的集成度和性能，三维封装技术逐渐兴起。三维封装技术通过将多个芯片垂直堆叠在一起，提高了芯片的密度和性能。这种技术在移动设备和云计算等领域有着广泛的应用前景。
2. 小型化和高性能的需求
随着电子产品的普及，对封装技术的要求也越来越高。消费电子产品对封装的要求主要集中在小型化和高性能上。封装技术需要在保持芯片小型化的同时，提供足够的电气和机械连接，以满足高性能的需求。这对封装技术的设计和制造提出了更高的要求。
3. 高可靠性和长寿命的要求
随着电子产品的广泛应用，对封装技术的可靠性和寿命要求也越来越高。封装技术需要能够在恶劣的环境条件下工作，并保持长时间的稳定性。这对材料的选择、封装结构的设计以及制造工艺的控制都提出了更高的要求。
二、封装技术面临的挑战
1. 温度管理的挑战 随着芯片的不断集成和功耗的增加，温度管理成为封装技术面临的重要挑战之一。芯片在工作过程中会产生大量的热量，如果不能有效地将热量散发出去，会导致芯片温度过高，从而影响芯片的性能和寿命。封装技术需要提供有效的散热结构和材料，以保证芯片的温度在可接受范围内。
2. 材料选择的挑战
封装技术的材料选择也是一个重要的挑战。封装材料需要具有良好的导热性、机械性能和化学稳定性，以保证封装的可靠性和寿命。同时，材料的选择还需要考虑成本和可持续性等因素。在材料选择方面，封装技术需要综合考虑多个因素，以找到最合适的材料。
3. 封装工艺的挑战
封装工艺是封装技术中的关键环节之一。封装工艺需要在保证封装质量的同时，提高生产效率和降低成本。封装工艺需要综合考虑多个因素，如材料的选择、封装结构的设计、制造设备的性能等。封装技术需要不断改进工艺流程和设备，以满足不断变化的需求。
半导体封装与测试技术的创新与发展
半导体封装与测试技术的创新与发展
随着科技的不断进步与发展，半导体封装与测试技术正逐渐成为电子行业中非常重要的一环。它们在集成电路制造过程中扮演着相当关键的角色，不仅可以提高芯片的性能和可靠性，还可以降低成本和功耗。本文旨在探讨半导体封装与测试技术的创新与发展，并对其未来趋势进行展望。
一、封装技术的创新与发展
封装技术是将芯片封装到载体上，以保护芯片并提供外部引脚的连接。随着芯片尺寸不断减小和功能需求的增加，传统的封装技术已经无法满足现代半导体产业的需求。因此，封装技术的创新与发展成为了行业的重中之重。
1. 3D封装技术
3D封装技术是目前封装领域的一项重要创新。它通过将多个芯片堆叠在一起，以提高芯片密度和性能。与传统的平面封装相比，3D封装技术能够更好地解决热量分散和电气连接的问题，并且节省了空间。
2. 超薄封装技术
随着移动设备的普及，对芯片尺寸的要求也日益增加。超薄封装技术通过减小封装厚度和缩小外部引脚的间距，使芯片能够更好地适应薄型设备的需求。此外，超薄封装技术还提高了芯片的散热效能，增强了设备性能。 3. 全球封装技术
随着全球化的不断推进，封装技术也面临着国际标准化的挑战。全球封装技术将标准化封装工艺以及设计规范进行统一，通过技术的互通性，实现了各国封装技术的共享与协作。这将有助于提高封装技术的质量和效率，促进产业的创新与发展。
二、测试技术的创新与发展
测试技术是在芯片生产过程中对芯片进行功能和性能检测的过程。它是确保芯片质量的一个重要环节。传统的测试技术往往面临着测试成本高、测试时间长以及测试资源有限的问题。因此，测试技术的创新与发展势在必行。
1. 高效测试技术
高效测试技术是测试技术的一个重要创新方向。它通过优化测试流程、提高测试资源利用率以及降低测试成本，实现了对芯片的快速测试。高效测试技术在提高芯片生产效率和降低成本方面发挥着重要作用。
2. 自动化测试技术
随着芯片规模的不断扩大，传统的手动测试已经无法满足需要。自动化测试技术通过引入自动化设备和系统，以及测试编程的改进，实现了对芯片的高速、高效、高精度的测试。自动化测试技术在提高测试效率和准确性方面具有显著优势。
3D集成电路技术的现状与未来展望
3D集成电路技术的现状与未来展望
在当今科技飞速发展的时代，集成电路作为现代电子技术的核心基石，其发展一直备受关注。其中，3D 集成电路技术更是以其独特的优势和巨大的潜力，成为了集成电路领域的研究热点和发展趋势。
一、3D 集成电路技术的现状
1、 技术原理与特点
3D 集成电路是通过在垂直方向上堆叠多个芯片层，实现更高的集成度和性能提升。与传统的平面集成电路相比，它具有更小的尺寸、更低的功耗、更高的带宽和更快的传输速度等显著优点。
2、 制造工艺
目前，主流的 3D 集成电路制造工艺包括晶圆键合、硅通孔（TSV）技术等。晶圆键合技术能够将不同的晶圆层精确地贴合在一起，而
TSV 技术则通过在硅片上制造垂直的通孔，实现各层之间的电连接。这些先进的制造工艺虽然复杂，但为 3D 集成电路的实现提供了可靠的技术支持。
3、 应用领域
在高性能计算领域，3D 集成电路使得处理器能够集成更多的核心，大大提高了计算能力。在移动设备中，它有助于减小芯片面积，延长电池续航时间。此外，在数据存储、通信等领域也有着广泛的应用。 4、 面临的挑战
然而，3D 集成电路技术在发展过程中也面临着诸多挑战。首先是制造工艺的复杂性和成本高昂。由于需要精确的堆叠和连接技术，制造过程中的良品率较低，导致成本上升。其次是散热问题，多层堆叠导致热量集中，散热难度加大。再者，设计和测试的难度也显著增加，需要新的设计方法和测试工具来保障芯片的性能和可靠性。
二、3D 集成电路技术的未来展望
1、 技术创新
未来，我们可以期待在制造工艺上的持续创新，例如更先进的晶圆键合技术、更小直径的 TSV 以及新的材料应用，以进一步提高集成度和性能，降低成本。
2、 应用拓展
随着 5G 通信、人工智能、物联网等技术的迅速发展，3D 集成电路将在这些领域发挥更大的作用。例如，在 5G 基站中，实现更高密度的射频芯片集成；在人工智能芯片中，提供更强大的计算能力和更低的功耗。
微电子3D封装技术发展
微电子3D封装技术发展
摘要：芯片等电子元器件随着工艺制程的不断改进而飞速发展，呈现出能耗比降低、集成度提高、可靠性上升和趋势，3D封装技术便在其实起到了非常重要的作用。3D封装目前凭借着集成度高、质量轻、封装体积小、工艺成本低等优势已成为电子元器件封装的新方向。本文通过简述3D封装技术，在此基础上对我国3D封装技术应用与发展状态进行了分析，以期能够指导我国微电子封装产业进一步发展完善。
关键词：微电子；3D封装技术；发展
电子信息产业作为工业信息化的产业基石，其应用范围已渗透到人们生产生活的各个领域，并且发挥着不可替代的关键作用。因此，我国为了大力推动电子信息产业发展，开始着力于电子元器件的封装技术。由于产业应用广泛、市场广阔，3D封装技术也在国内逐渐进入应用与发展相互循环的状态，目前主要的3D封装工艺为堆叠式3D封装。为使的产业发展更加高效，有必要对3D封装技术的发展进行分析探讨。
1堆叠式3D封装主要分类和性能特点
堆叠式3D封装广泛应用于高度集成集成的微电子元器件，通过将不同的芯片或者模块通在垂直方向上集成的系统级封装技术，主要用于对对芯片的封装和对封装进行组合后的再次封装。芯片封装包含两种形式，一种是将不同芯片引脚分层键合来实现多芯片堆叠，另一种则是采用硅通孔技术将芯片垂直堆叠。而对封装进行堆叠封装则主要采用堆叠封装、堆叠组装以及二者混合应用的封装方式。
1.1芯片堆叠
芯片的堆叠主要包括芯片间堆叠D2D、芯片圆片堆叠D2W以及圆片间堆叠W2W等几种方式，其原理和特点介绍如下：
1.1.1 芯片间堆叠 D2D堆叠方式是目前主要芯片封装连接方式之一，它通过将多个芯片线相互键合来实现芯片间交联，并将这些芯片在Z轴方向上叠放，从而实现高集成度封装，其主要流程如下：
打磨晶圆→晶圆覆膜→分割晶圆→晶圆贴合→引线键合→芯片堆叠→引线键合→查验→塑封→镀膜→标签→后处理成形。
为了防止引线间发生寄生效应，在封装中需要确保更堆叠层之间具有足够的空间，只是D2D封装成功的关键，而可采取的处理方式主要有如图1～图4所示的4种。

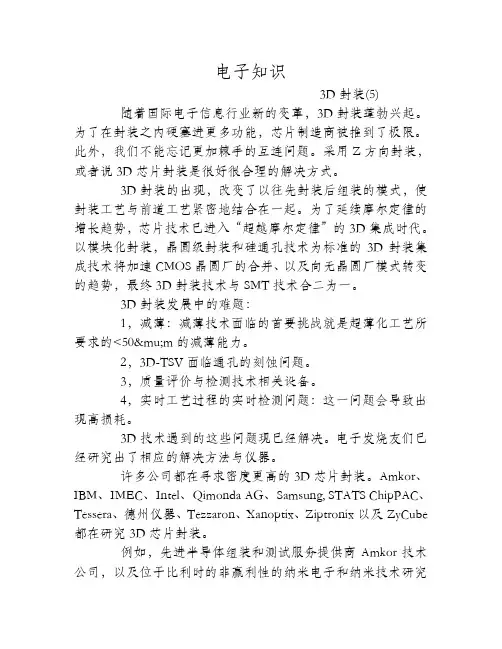

3D封装技术及其发展
电子知识
3D封装(5)
随着国际电子信息行业新的变革，3D封装蓬勃兴起。为了在封装之内硬塞进更多功能，芯片制造商被推到了极限。此外，我们不能忘记更加棘手的互连问题。采用Z方向封装，或者说3D芯片封装是很好很合理的解决方式。
3D封装的出现，改变了以往先封装后组装的模式，使封装工艺与前道工艺紧密地结合在一起。为了延续摩尔定律的增长趋势，芯片技术已进入“超越摩尔定律”的3D集成时代。以模块化封装，晶圆级封装和硅通孔技术为标准的3D封装集成技术将加速CMOS晶圆厂的合并、以及向无晶圆厂模式转变的趋势，最终3D封装技术与SMT技术合二为一。
3D封装发展中的难题：
1，减薄：减薄技术面临的首要挑战就是超薄化工艺所要求的<50μm的减薄能力。
2，3D-TSV面临通孔的刻蚀问题。
3，质量评价与检测技术相关设备。
4，实时工艺过程的实时检测问题：这一问题会导致出现高损耗。
3D技术遇到的这些问题现已经解决。电子发烧友们已经研究出了相应的解决方法与仪器。
许多公司都在寻求密度更高的3D芯片封装。Amkor、IBM、IMEC、Intel、Qimonda AG、Samsung, STATS ChipPAC、Tessera、德州仪器、Tezzaron、Xanoptix、Ziptronix以及ZyCube都在研究3D芯片封装。
例如，先进半导体组装和测试服务提供商Amkor技术公司，以及位于比利时的非赢利性的纳米电子和纳米技术研究中IMEC，达成了一个为期两年的合作协议，开发成本效益高的3D集成技术，此技术将基于晶圆级处理技术。
另外IBM和3M公司计划联合开发粘合剂把半导体封装为密集地叠放的芯片塔—3D封装。使用这种芯片将提高智能手机、平板电脑、计算机和游戏设备的速度。估计将实现提速1000倍。
可见3D封装技术正一步步走向成熟，正慢慢的成为封装技术的首选。小编相信3D封装会在检测仪器与接口器件等领域掀起一股革新的潮流，必将为封装技术的发展做出巨大的贡献。

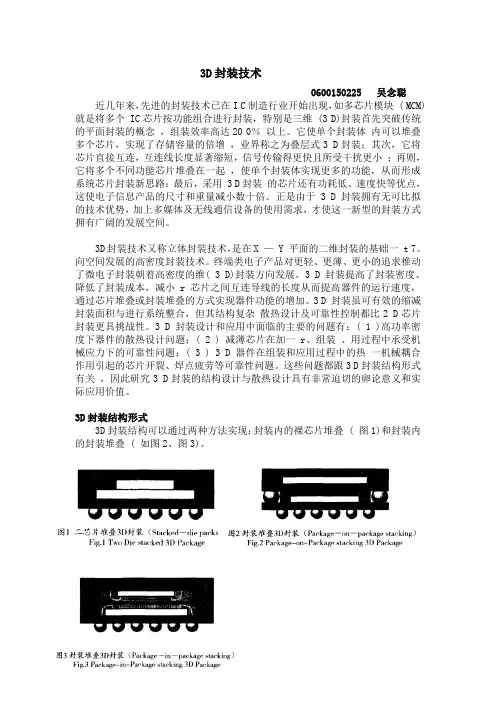

3D封装
3D封装技术
0600150225 吴念聪
近几年来，先进的封装技术已在I C制造行业开始出现，如多芯片模块 ( MCM)就是将多个 IC芯片按功能组合进行封装，特别是三维 (3 D)封装首先突破传统的平面封装的概念 ，组装效率高达20 0％ 以上。它使单个封装体 内可以堆叠
多个芯片，实现了存储容量的倍增 ，业界称之为叠层式3 D封装；其次，它将芯片直接互连，互连线长度显著缩短，信号传输得更快且所受干扰更小 ；再则，它将多个不同功能芯片堆叠在一起 ，使单个封装体实现更多的功能，从而形成系统芯片封装新思路：最后，采用 3 D封装 的芯片还有功耗低、速度快等优点，这使电子信息产品的尺寸和重量减小数十倍。正是由于 3 D封装拥有无可比拟
的技术优势，加上多媒体及无线通信设备的使用需求，才使这一新型的封装方式拥有广阔的发展空间。
3D封装技术又称立体封装技术，是在X — Y 平面的二维封装的基础一 t 7。向空间发展的高密度封装技术。终端类电子产品对更轻、更薄、更小的追求推动了微电子封装朝着高密度的维( 3 D)封装方向发展，3 D 封装提高了封装密度、降低了封装成本，减小 r芯片之间互连导线的长度从而提高器件的运行速度，通过芯片堆叠或封装堆叠的方式实现器件功能的增加。3 D 封装虽可有效的缩减封装面积与进行系统整合，但其结构复杂 散热设计及可靠性控制都比2 D芯片封装更具挑战性。3 D封装设计和应用中面临的主要的问题有：( 1 )高功率密度下器件的散热设计问题；( 2 ) 减薄芯片在加一 r、组装 、用过程中承受机械应力下的可靠性问题；( 3 ) 3 D 器件在组装和应用过程中的热 一机械耦合作用引起的芯片开裂、焊点疲劳等可靠性问题。这些问题都跟3 D封装结构形式有关 ，因此研究3 D封装的结构设计与散热设计具有非常迫切的卵论意义和实际应用价值。
三维3D叠层封装技术及关键工艺技术
三维3D叠层封装技术及关键工艺技术
引言
随着电子产品设计的不断发展和进步，对于芯片封装技术的要求也越来越高。传统的二维封装技术已经无法满足日益复杂的电子器件和系统的需求，因此三维3D叠层封装技术应运而生。本文将介绍三维3D叠层封装技术的概念、原理以及关键工艺技术。
三维3D叠层封装技术概述
三维3D叠层封装技术是一种将不同功能的芯片垂直堆叠在一起的封装技术。与传统的二维封装技术相比，三维3D叠层封装技术具有更高的集成度、更小的封装尺寸、更短的信号传输距离等优势。它能够提高芯片的性能、降低功耗，并实现更多的功能集成。
三维3D叠层封装技术的原理
三维3D叠层封装技术的基本原理是将不同功能的芯片通过微观连接器和封装材料进行垂直叠层。垂直堆叠的芯片通过微观通道进行信号和功率的传输，从而实现不同芯片之间的互联和通信。这种垂直堆叠的结构能够提高芯片的集成度，同时减小芯片之间的信号传输距离，提高信号传输速度和可靠性。
三维3D叠层封装技术的关键工艺技术
1. 薄型芯片制备技术
薄型芯片制备技术是三维3D叠层封装技术中的关键工艺技术之一。传统的芯片厚度通常在几十微米到几百微米之间，而在三维3D叠层封装技术中，芯片的厚度需要控制在几个微米到几十微米之间，以便实现芯片的垂直堆叠。薄型芯片制备技术包括薄化工艺、薄膜传输技术和焊接技术等。
2. 互连与封装材料技术
互连与封装材料技术是三维3D叠层封装技术中的另一个关键工艺技术。不同功能的芯片之间需要进行信号和功率的传输，而这需要使用高密度的互连和封装材料。目前，常用的互连技术有铜柱连接和焊接连接等，而封装材料则主要包括金属封装材料和高分子封装材料等。 3. 散热与热管理技术
在三维3D叠层封装技术中，芯片的集成度和功耗都很高，因此散热与热管理技术至关重要。散热与热管理技术包括芯片与封装材料之间的散热接触技术、散热材料的选择和热管理回路的设计等。只有有效地解决散热问题，才能保证芯片在高性能运行时的稳定性和可靠性。
浅析未来微电子封装技术发展趋势
龙源期刊网
浅析未来微电子封装技术发展趋势
作者：李荣茂
来源：《科技创新导报》2011年第36期
摘要：在电子封装技术中，微电子封装更是举足轻重，所以IC封装在国际上早已成为独立的封装测试产业，并与IC设计和IC制造共同构成IC产业的三大支柱。本文介绍了对微电子封装的要求，以及未来微电子封装的发展趋势，其中着重介绍了芯片直接安装（DCA）优越性。
关键词：微电子封装 发展趋势 DCA 三维封装
中图分类号: TN957.52+9文献标识码：Ａ 文章编号：1674-098X(2011)12(c)-0000-00
1 概述
如今，全球正迎来电子信息时代，这一时代的重要特征是以电脑为核心，以各类集成电路，特别是大规模、超大规模集成电路的飞速发展为物质基础，并由此推动、变革着整个人类社会，极大地改变着人们的生活和工作方式，成为体现一个国家国力强弱的重要标志之一。因为无论是电子计算机、现代信息产业、汽车电子及消费类电子产业，还是要求更高的航空、航天及军工产业等领域，都越来越要求电子产品具有高性能、多功能、高可靠、小型化、薄型化、轻型化、便携化以及将大众化普及所要求的低成本等特点。满足这些要求的正式各类集成电路，特别是大规模、超大规模集成电路芯片。要将这些不同引脚数的集成电路芯片，特别是引脚数高达数百乃至数千个I/O的集成电路芯片封装成各种用途的电子产品，并使其发挥应有的功能，就要采用各种不同的封装形式，如DIP、SOP、QFP、BGA、CSP、MCM等。可以看出，微电子封装技术一直在不断地发展着。
现在，集成电路产业中的微电子封装测试已与集成电路设计和集成电路制造一起成为密不可分又相对独立的三大产业。而往往设计制造出的同一块集成电路芯片却采用各种不同的封装形式和结构。今后的微电子封装又将如何发展呢？根据集成电路的发展及电子整机和系统所要求的高性能、多功能、高频、高速化、小型化、薄型化、轻型化、便携化及低成本等，必然要求微电子封装提出如下要求：
3D封装的发展现状及趋势
龙源期刊网
3D封装的发展现状及趋势
作者：李振华 加海
来源：《科学与财富》2017年第27期
摘要：随着国际电子信息行业新的变革，3D封装蓬勃兴起。本文将从发展现状和未来发展趋势两个方面对当前3D封装技术加以阐述，使大家对3D封装技术的重要性及其意义有大致的了解。
关键词：3D封装，现状，趋势
一 3D封装的发展现状
3D封装号称是超越摩尔定律瓶颈的最大“杀手锏”，但是对于大部分应用而言，3D封装和2.5D封装工艺仍然太昂贵了，但是可以利用这种工艺的优势并让消费者买单的一些高端应用正在进行这种新工艺的尝试。不要指望3D封装芯片会很快出现在你的手机上，但在路由器、服务器以及高端的东西上已经开始看到3D 封装芯片的身影。三星做的一项研究显示，相较于层叠封装设计（就像目前苹果的Ax系列处理器的设计），3D封装和2.5D封装工艺可以做到在封装尺寸下降、功耗下降的同时带宽可以大幅度增长。在这些高价位的设计中3D封装工艺的价值开始凸显【1】。
业界现在也出现了一些非常高规格的3D封装器件。最早出现的是Xilinx公司的高端FPGA，但它的出货量非常低，价格也非常高，所以关于让3D封装工艺的价格真正降下来这件事，它并不能提供多少参考价值，而且事实上它也只是2.5D封装的产品，还不是真正的3D封装。三星发布了其DDR4 DRAM 3D DIMM模块。美光的混合存储立方体即将开始正式量产：这个存储器件在四个内存芯片上堆叠一个实现了所有控制逻辑的逻辑芯片。SK海力士和三星也宣布他们的3D封装内存产品正在进入大批量生产阶段。
AMD（ATI）发布了采用20nm工艺的3D堆叠高带宽内存（HBM），计划在明年第二季度开始供货。Nvidia也表示将在2016年引入3D封装工艺，英特尔曾表示他们已经掌握了这项技术，但还没有公布任何相关产品，可是别忘了他们是英特尔。在低端市场上，Matrox已经宣布下一代GPU模块将采用AMD的3D堆叠工艺。如果想上头条，就得追赶潮流。
3D封装全解析：概念、设计与前景展望
3D封装全解析：概念、设计与前景展望
专家认为：
1. 3D封装是必然的发展趋势。首先，随着芯片越来越复杂，芯片面积、良率和复杂工艺的矛盾难以调和，到一定程度就必须把大的芯片拆解成一些小的芯片。其次，3D封装可以通过采用成熟工艺去实现一些不需要用到最先进工艺的功能模块，从而降低成本。
2. 在3D封装领域，晶圆厂和封装厂都有各自的优势，这是一块高地，大家可以协同共进。
3. 3D IC未来在中国将呈现爆发式的增长，从需求来看，这也是一个必然的趋势。对性能有极致追求的应用，势必要用Chiplet或者3D IC的解决方案。但应注意，这一趋势的前提是，做大芯片的难度或者良率成本，超过通过Chiplet集成的成本。
01、重塑芯片架构的3D封装
远川：如何理解3D封装的概念？2.5D、3D、Chiplet等名词如何理解？
朱勇：简而言之，3D封装就是将一颗原来需要一次性流片的大芯片，改为若干颗小面积的芯片，然后通过先进的封装工艺，即硅片层面的封装，将这些小面积的芯片组装成一颗大芯片，从而实现大芯片的的功能和性能。这种小面积的芯片就是Chiplet，一般翻译成小芯片或芯粒。
2.5D是在二维的平面上，基于硅中介层（Interposer），将Chiplet组成一个大的芯片。Chiplet之间在硅中介层上通过数据的交互，形成一个系统级的芯片。而3D则是在三维空间组装芯片，在垂直的方向堆叠更多的小芯片，从而集成更多的功能。
举个例子，如果要一次性做出一个比较大的乐高模型会有一定难度。我们可以把大的乐高积木拆分成一个个小颗粒，从平面和立体的维度分别把这些小颗粒在乐高的基板上堆叠起来，从而组装成理想的大模型。这就是3D封装的概念。
代文亮： SoC把所有的功能放在一个大芯片上，规模越做越大，芯片面积也越来越大，良率、工艺都会碰到一些问题。这种情况下自然而然就会想到将不同工艺、不同小芯片，集成到一个小封装里。但集成的时候也会遇到问题，例如放在封装基板上，也就是平铺Side by Side的方式，互连会有瓶颈，间距（Pitch）也可能不够。
