人教版 九年级 物理 全一册 第十九章 19.1家庭电路(练习二)【无答案】
第十九章 生活用电
第一节 家庭电路
2
第十九章 生活用电
第一节 家庭电路
一．选择题
1. 下列说法正确的是( )
A．我国家庭电路的电压是110 V
B．试电笔可以用来辨别火线和零线
C．只有36 V的电压对人体才是安全的
D．家庭电路中的用电器都是串联的
2. 某同学家的电灯均正常工作，当他把“220 V 16 W”的台灯插入
插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可
能是( )
A．插座处短路 B．台灯灯头处短路
C．插座处断路 D．台灯灯头处断路
3. 如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测
试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电
路图及故障的说法中错误的是( )
A．电能表的单位是千瓦时
第十九章 生活用电
第一节 家庭电路
2
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是并联
D．根据测试结果，应该是m与j之间断路
4. 照明电路中保险丝被熔断可能是因为（ ）
A．电路断路 B.用电器总功率过大
C.熔丝额定电流过大 D.有人触电
5. 随着人民生活水平的提高，家用电器不断增多，为了安全用电，以
下措施正确的是（ ）
A.照明电路中保险丝应安装在地线上
B.在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可
C.在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电
线和保险丝的承受能力
D.在现有的照明电路中，增加用电器时只需将电能表和保险丝换成允
许通过的电流足够大就可以了
6. 家庭电路中,空气开关的主要作用是( )
A.保证电路的电压不变
B.保证电路的电流不变
C.保证用电器的功率不变
D.电路中电流过大时自动切断电路
7. 一种试电笔的构造如图所示,下列说法正确的是( )
第十九章 生活用电
第一节 家庭电路
2
A.使用试电笔时手可以接触笔尖
B.试电笔可以判断物体是带正电还是带负电
C.试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
8. 小红家的家庭电路进户开关上安装着漏电保护器,其相关数据如下
表,下列说法正确的是( )
20 A 220 V
额定漏电电流 30 mA
额定不漏电电流 15 mA
漏电分断时间 小于0.1 s
A.漏电电流大于30 mA,保护器会在0.1 s之内切断电源
B.漏电持续时间超过0.1 s时,保护器才会工作
C.当漏电电流达到15 mA时,保护器就能起到可靠的保护作用
D.只有当进户电压大于220 V或用电电流大于20 A时,保护器才能起
保护作用
9. 关于家庭电路,下列说法正确的是( )
A.总开关应安装在保险装置的后面
B.总开关的作用是便于在检修电路和更换元件时切断电路
C.家庭电路中,几盏发光的灯是串联的
D.控制用电器的开关短接时可引起空气开关跳闸
10. 如图,将插线板的插头插入家庭电路中的三孔插座使用时,下列说
法正确的是( )
第十九章 生活用电
第一节 家庭电路
2
A.插线板插孔L与N之间的电压是220 V
B.插线板插孔E与零线连接
C.插线板上的开关和指示灯是并联的
D.插线板指示灯不亮时不能提供电压
11. 如图是家庭电路示意图,下列说法正确的是( )
A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1,则L1与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
12. 家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护
的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中
有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电
源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻
R
组成,闭合开关S就能模拟漏电情形,试验电路的连接符合要求的是
( )
第十九章 生活用电
第一节 家庭电路
2
二．填空题
13.家庭电路中，电器要 联接入电路，有 根电线，一根是
线，另一根是 线，这两线间的电压是 伏。
14.电能表是测 的仪表，应装在家庭电路的 路上，它显示
所用的 。
15.保险丝是用 较大而 较低的铅锑合金制成的，当
通过过大电流时，保险丝上产生较多的 ，使它温度达到 ，
从而自动切断 ，起到保险的作用。
16.安装家庭电路时，从进户线到用电器之间还接有一些必要的电路元
件，请按顺序填写在横线上 。
17.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。图
中虚线框1和2应连入开关和电灯,则开关应装在虚线框 中。
安装完毕后,闭合开关,电灯不亮,用测电笔分别测试a、b、c点时,测电
笔的氖管都发光,则电路的故障为 。
第十九章 生活用电
第一节 家庭电路
2
三．简答题
18.请将如图所示的电器连接成符合安全用电要求的家庭电路。
19.小刚的爸爸在自家盖的房间里安装了一盏“220 V 100 W”的顶
灯和一盏“220 V 5 W”的壁灯。他打算把这两盏灯并联,用一个普通
的拉线开关来控制。但接完后,合上闸刀开关,发现壁灯亮、顶灯不亮。
他拉了一下开关S,结果不亮的灯亮了,而原来亮的灯却不亮了,再拉一
下开关S,又恢复了原状。试画出他错接的电路图。
人教版九年级物理全一册《第十九章 第2节 家庭电路中电流过大的原因》作业同步练习题及参考答案
(2)若空调正常工作,则应满足既制冷又制热,则功率应选择 1 380 W,根据 I=� = 1 380W≈6.27 A,
� 220 V
故电路中保险丝额定电流不应小于 6.27 A。 答案 (1)0.5 h (2)6.27 A
6
A.灯泡短路
B.灯丝断了
C.开关接触不良 D.插座短路
5. 电路中的总功率过大,容易使金属导线过热,从而引燃外面的绝缘皮。根据学过的物理知识回答:
(1)“超负荷”是指如图所示
(选填“①”或“②”)中所示情况,即
。
(2)火灾发生的理论依据是
。
(3)请你提出一条预防这种火灾发生应采取什么措施
。(写出一条即可)
B.“跳闸”的原因是接线板中的电路发生了短路
C.接线板上的多个插座与指示灯串联
D.接线板上的开关与指示灯并联
2.家庭电路中的电灯昏暗,电能表表盘却转得飞快,这种现象说明电路发生的情况可能是( )
A.短路
B.总功率过大
C.漏电
D.电源电压不足
2
3.如图所示,在接线柱 A、B 间接入导线(其材料为普通铜丝),在接线柱 C、D 间接入保险丝,接通电源, 灯泡正常发光,保险丝不熔断;断开电源,在 B、D 间连上一根导线,再次接通电源时,灯不亮,保险丝熔 断。以下判断错误的是( )
家里的白炽灯泡比正常发光要暗一些,C 正确;而家用电器的额定功率是用电器的性能指标,不会改
变,D 错。
4.A P =U I =220 V×25 A=5 500 W,P =20×6×40 W=4 800 W,P
总
总总
实
=P -P =700 W, 700W =7(台)。
风扇

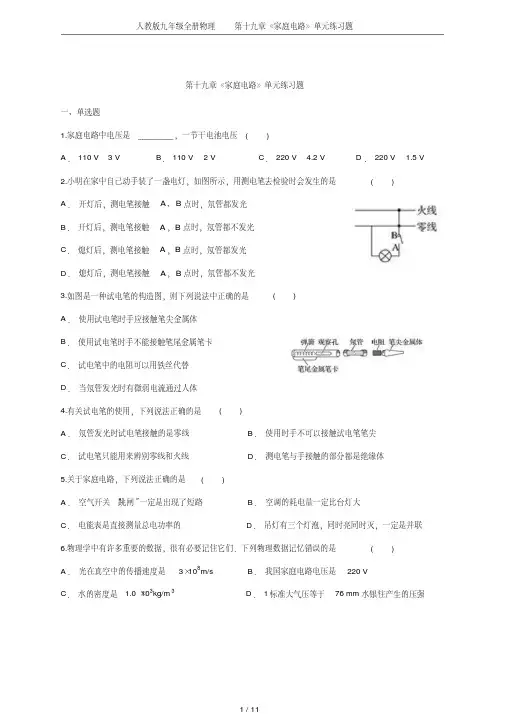

人教版九年级全册物理第十九章《家庭电路》单元练习题
第十九章《家庭电路》单元练习题一、单选题1.家庭电路中电压是________，一节干电池电压()A． 110 V 3 V B． 110 V 2 V C． 220 V 4.2 V D． 220 V 1.5 V 2.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是()A．开灯后，测电笔接触A、B点时，氖管都发光B．开灯后，测电笔接触A，B点时，氖管都不发光C．熄灯后，测电笔接触A，B点时，氖管都发光D．熄灯后，测电笔接触A，B点时，氖管都不发光3.如图是一种试电笔的构造图，则下列说法中正确的是()A．使用试电笔时手应接触笔尖金属体B．使用试电笔时手不能接触笔尾金属笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体4.有关试电笔的使用，下列说法正确的是()A．氖管发光时试电笔接触的是零线B．使用时手不可以接触试电笔笔尖C．试电笔只能用来辨别零线和火线D．测电笔与手接触的部分都是绝缘体5.关于家庭电路，下列说法正确的是()A．空气开关“跳闸”一定是出现了短路B．空调的耗电量一定比台灯大C．电能表是直接测量总电功率的D．吊灯有三个灯泡，同时亮同时灭，一定是并联6.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是()A．光在真空中的传播速度是3×108m/s B．我国家庭电路电压是220 VC．水的密度是 1.0×103kg/m3D． 1标准大气压等于76 mm水银柱产生的压强7.如图所示的做法中符合安全原则的是()A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地二、填空题8.通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流．连接保险丝时，一般只接一根，且接在________线上，并与保护电路________联．________(选填“能”或“不能”）换用较粗的保用铜丝、铁丝代替保险丝．险丝，________(选填“能”或“不能”）9.如果发生触电事故，首先应立刻________．10.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．11.某同学家中的一个电灯不亮了，他用测电笔检查灯座的两个接线头，发现测电笔的氖管都发红光，则电路的故障原因是________．12.家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．13.如图所示的4个严重违反安全用电原则的触电事故，都是由人体直接或间接接触________引起的．14.当人身体的不同部分同时接触到家庭电路中的________和_________时，人就触电了．三、实验题15.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流 6 V)、开关、额定电流为 1 A的保险丝、额定电压为 6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”）示数．，电流表________(填“有”或“无”）(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题16.炎炎夏日即将来临，明明家新购置了一台 1 kW的空调．已知他家原有用电器的总功率是 1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？17.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在 3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共3小题,每小题分,共0分)18.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．19.将下列家庭电路元件连接到电路中，要求符合安全用电原则．20.如图所示是家庭中带开关的电源插座板．当开关闭合时，三孔插座正常通电；当开关断开时，插座立即断电．请将电源插座板的开关、三孔插座连接起来，并将它们接入家庭电路中，使其符合如上描述的工作情况．第十九章《家庭电路》单元练习题答案解析1.【答案】D【解析】我国照明电路的电压是220 V，一节干电池的电压是 1.5 V.2.【答案】A【解析】开灯后，开关闭合，A、B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生．3.【答案】D【解析】AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确．4.【答案】B【解析】A、氖管发光时试电笔接触的是火线，故A错；DB、在使用试电笔时，手要接触笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．但绝不可接触试电笔笔尖，故B、D错正确；C、平时试电笔还可以用来判断直流电的正负极，判别交流电和直流电．5.【答案】D【解析】A、空气开关“跳闸”可能是出现了短路，也可能是用电器的总功率过大，故A错误；B、空调的耗电量不一定比台灯大，还要看工作时间，故B错误；C、电能表是测量消耗电能多少的仪器；故C错误；D、吊灯有三个灯泡，虽然同时亮同时灭，但工作时互不影响，是并联的，故D正确．6.【答案】D【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．B、我国家庭电路电压是220 V．不符合题意．C、水的密度是 1.0×103kg/m3.不符合题意．D、标准大气压等于76 cm水银柱产生的压强．符合题意．7.【答案】D【解析】A、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，不符合题意．B、用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，不符合题意；C、用湿抹布擦发光的灯泡，水是导体，容易造成触电，不符合题意；D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电．符合题意．8.【答案】火串不能不能【解析】通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流．连接保险丝时，从安全的角度，故一般只接一根，且接在火线上，并与保护电路串联，即若电路中电流过大时，自动熔断，保护电路．由于选择保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的最大电流，所以不能换用较粗的保险丝，不能用铜丝、铁丝代替保险丝．9.【答案】断开电源【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．10.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；11.【答案】零线断路【解析】测电笔是用来辨别火线和零线的，当测电笔接触火线时氖管发光，接触零线时氖管不发光．灯座的两个接线头一根接的是火线，另一根接的是零线，正常情况下，用测电笔接触一个接线头时若氖管发光，则接触另一个接线头时氖管就不发光．而现在用测电笔接触两个接线头时氖管都发光，这表明原来接零线的那个接线头也变成了与火线相连．这就说明是零线出现了断路，造成灯泡不亮，同时造成两个接线头都与火线相连．12.【答案】外壳地火【解析】(1)三脚插头的最上面那个应该与家用电器的金属外壳相连，这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故．(2)如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用．13.【答案】火线【解析】由于火线与大地和零线的电压为220 V，当人体直接或间接与火线接触时，就会造成触电．14.【答案】火线零线【解析】家庭电路中的触电事故都是由人直接和间接与火线接触造成的；当人身体的不同部分同时接触到家庭电路中的火线和零线时，电流会通过人体形成回路，人就触电了．15.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：16.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是 4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．17.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I ＝＝＝40 A ，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U 线＝220 V －215 V ＝5 V ，输电线的电阻为R 线＝＝＝0.125 Ω，输电线上消耗的电能为W 线＝U线It ＝5 V ×40 A ×3×3 600 s ＝2.16×106J.答：灯的实际功率95.5 W ，灯泡亮度将变暗；输电线的电流40 A ，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R ＝求出灯泡的电阻，再根据P ＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I ＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W ＝UIt 求出在 3 h 内输电线上消耗的电能．18.【答案】【解析】三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．19.【答案】【解析】(1)三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线．(2)灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．人教版九年级全册物理第十九章《家庭电路》单元练习题20.【答案】【解析】由题意可知，当开关闭合时，三孔插座正常通电；当开关断开时，插座立即断电．说明开关应该控制三孔插座，且根据安全用电的原则，开关要控制火线．再结合三孔插座上孔接地线，左孔接零线，右孔接火线可进行连接，11 / 11。
19.1++家庭电路课件2024-2025学年物理人教版九年级全一册.
能发光 D． 开关S闭合时，试电笔笔尖接触插座左右两孔氖管均能发光
12． 如图所示，控制灯泡的开关要接在 1 (选填“1”或“2”)处．电冰 箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三 脚插头的接地脚应与用电器的 金属外壳 相连．将电水壶的三脚插头插
家庭电路的连接 8． 请将图中的电灯、开关和三孔插座用笔画线代替导线正确接入家 庭电路中．
9． 在医院住院的病人需要护理时，只要闭合床头开关就能及时通知 值班室里的护士．小明设计了如图所示的电路，开关同时控制白炽灯和 电铃，且白炽灯和电铃是并联的，请你根据安全用电原则，将电路连接 完整．
10． 家庭电路的部分组成如图所示，下列说法正确的是( D )
2． 某家庭电路的连接如图所示，下列说法中正确的是( B )
A． L1和L2是串联的 C． 空气开关只能安装在b点
B． a点所在的进户线是火线 D． c点所在的导线是零线
3． 如图是一般住宅户内配电系统方框图，电能表应接在 H (选填 “G”或“H”)处，电路中连接错误之处为 控制电灯的开关接在了零线上 ．
①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否
判断一定是灯泡L1内部短路？ 不能
(选填“能”或“不能”)，理由是 任意
一条支路短路，灯泡L2两端的电压都为220 V
．
②断开开关S1及其他所有用电器开关，检测灯泡L2正常发光，这一现 象能否判断一定是插座内部短路？ 能 (选填“能”或“不能”)，理由是 L2 两端的电压为220 V ．
人教版九年级全册物理章节练习题：19.1 家庭电路-精选教育文档
19.1 家庭电路一、选择题1.用来区分火线和零线的仪器是（）A. 验电器B. 电压表C. 电流表D. 测电笔2.在使用测电笔的几种做法中（如图所示），做法是正确的是（）A. 甲丁B. 乙丁C. 甲丙D. 乙丙3.家庭电路中，下列操作符合要求的是（）A. 空气开关跳闸后，应立即合上B. 家庭电路的开关，接在零线或火线上都可以C. 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D. 输电线进户后，应先接电能表4.某同学家的电灯均正常工作，当他把“220V16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A.插座处短路B.台灯灯头处短路C.插座处断路D.台灯灯头处断路5.某家庭电路的组成如图所示，下列说法不正确的是( )A. 图中的四个插座是并联的B. 控制灯泡的开关要接在火线和灯之间C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D. 有金属外壳的家用电器应使用三孔插座6.电工常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断( )A. L1所在的支路短路B. L2所在的支路断路C. L3所在的支路短路D. 各支路均完好7.洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑下列哪一因素（）A. 使插头的造型更美观B. 插入插座中可更稳固C. 有利于识别火线和零线插脚D. 插入插座时，可确保用电器外壳先接地8.某家庭电路中安装有“220V10A”的空气开关（未画出），如图所示是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.9. 如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（）A. 空气开关B. 二孔插座C. 带开关的灯泡D. 三孔插座10. 在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：从电路的组成来看，上述故障现象的原因可以概括成（）A. 开路B. 短路C. 通路D. 开路或短路二、填空题11.进户的两条输电线中，有一条在户外就已经与大地连接，叫做________，另一条叫做________线，俗称________；用________可以判断哪条是火线.12.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个额定电压为220V的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2________。
人教版九年级全册 物理 第十九章_19.1家庭电路(共23张PPT)
高压
高
线
压
高 压 跨
电
步
弧 触
电 压 触
电
电
U
高压触电
安全用电的原则: 不靠近高压带电体， 不接触低压带电体。
触电的急救
首先切断电源，然后进行抢 救或灭火。
课堂小结：本节课你都学习了什么？
家庭电路的组成
组成：电能表、总开关、保险盒、插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
7、用试电笔测试如图所示插座的火线和零线，但无论金属笔 尖插入插座的哪一个孔中，氖管都不发光，可能是（BC ）
A、插座发生了短路
B、保险丝断了
C、使试用笔方法不正确
D、零线断了
8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖 管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可 能是（ D ）
电灯及其开关的接法
控制 电灯的开 关应与电 灯串联， 并且要接 在火线上
接火线
三线插头和漏电保护器
两 孔 插 座
接法：左零右火
三孔插座
三 孔 插 座 与 插 头
致没 人有用 有接电 触地器 电时的 危，外 险会壳 。导
用 电 器 外 壳 接 地
两种类型的触电
单
双
线
线
触
触
电
电
两类触电(低压触电)
D、总开关千万不能倒装，其静触头应在上面
2、小强同学在学习安装照明电路时，由于操作不规 范，导致开关中两个接线柱接到了一起，这样产生
的后果是（D ）
A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着
3、下列四种说法，符合安全用电的做法是（ ）
九年级物理全册19.1家庭电路导学案含解析
第1节家庭电路【学习目标】1.了解家庭电路的组成部分及其作用.2.知道试电笔的构造，了解试电笔判定火线和零线的方法。
3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系【学习重点】家庭电路的组成及各部分的作用【学习难点】家庭电路的组成及各部分的作用【自主预习】1、家庭电路的组成有:进户线、总开关、保险盒、插座及用电器。
2、进户的两条线中，一条叫火线。
另一条叫零线。
3、用测电笔可以辨别火线和零线。
它由笔尖金属体、氖管、电阻、笔尾金属体组成.4、给带有金属外壳用电器供电要用三孔插座和地线。
可防止用电器因漏电而造成触电事故。
为防止万一漏电造成事故，电路中大多装有漏电保护器。
【合作探究】★学生活动一：家庭电路的组成1：小组之间交流、讨论，说出一个简单电路的基本组成以及每一部分的作用。
展示课件：总结：（1）一个最简单的电路包括电源、导线、开关、用电器。
(2）2：引导学生观察教室中电路的组成，通过小组讨论、交流后，让学生试着画出完善的电路图。
展示电路图：3：教师根据学生所画的电路图，进一步延伸,出示课件,展示家庭电路的组成图，逐一介绍每一个部件的名称。
让学生熟悉家庭电路的组成.课件展示：归纳总结：名称作用连接方式火线、零线提供电能串联在干路中电能表测量家庭电路中消耗电能多少串联在干路中闸刀开关控制整个家庭电路串联在干路中保险盒保护家庭电路串联在干路中插座供可移动的用电器供电与其他用电器并联灯座供灯泡工作与其他用电器并联开关控制支路用电器与控制的支路用电器串联拓宽延伸：名称两孔插座三孔插座实物图接线原则左零右火左零右火中接地★学生活动二：试电笔1：让学生自学课本P106的内容,完成下列内容:（1）试电笔的作用以及结构？（2）如何正确使用试电笔来辨别火线和零线？2：小组之间阐明自己的【答案】,【答案】不同的再交流、讨论。
归纳总结:(1）作用：辨别火线和零线的;（2）用手按住笔卡，用笔尖接触被测导线，如果氖管发光说明是火线，氖管不发光说明是零线。
人教版九年级物理全一册19.1 家庭电路
5、请用笔画线表示导线，将图中的电灯和开关正确接入家庭 电路。
6．仔细观察家里电饭锅、洗衣机等用电器所用的插头，我们 会发现有一根插头E要长些，如图所示。那么，较长的那根 插头E接的是地_线_____(填“火线”“零线”或“地线”)；你认 为这根插头做长点的主要目的是 __在__插__入__时__先__把__用__电__器__外__壳__与__大__地__接__通__，__拔__出__时__后__把__用__ __电__器__外__壳__与__大__地__分__离__，__更__加__安__全__。你知道实际应用上还有 哪些保护措施，请举出一个例子： ___漏__电__保__护__开__关__(_或__空__气__开__关__等__)__。_
否则断开的闸刀可能自动落下合 上，造成事故。
保险丝
静触头
4．保险装置
① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料： 由电阻率较大、熔点较低的铅锑合金 制成。
③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
插入式保险盒
保险丝
4．保险装置 现在新建居民楼电路中的保险装置一般采用空
试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器 之间。
家庭电路安装中应注意的问题：
（1）将闸刀开关上端的静触头接入导线.
（2）控制电灯的开关要接在火动线触上头. （3）螺丝口灯座的螺旋套必须接在零线上.
路处于断开状态，但是电路还连接火线，接触会发生触电事故
三、三线插头和漏电保护器
1．三线插头
三脚插头
三孔插座
【★★★】2023-2024学年人教初中9年级物理人教版全一册课时练第19章《19.1家庭电路》
课时练19.1家庭电路一、单选题1．某家庭部分电路如图所示，下列说法正确的是（）A．灯泡L1和L2串联B．灯泡两端的电压是36VC．开关S2控制灯泡L1和L2D．开关S1的位置不符合安全用电原则2．某同学把台灯插头插入书桌边的插座上，闭合台灯开关，台灯不亮。
为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，台灯发光；用试电笔插入桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光。
关于台灯不亮的原因，下列说法正确的是（）A．进户线的火线断了B．进户线的零线断了C．书桌边的插座与火线断开D．书桌边的插座与零线断开3．下列器件中，全部为用电器的是A．电铃、干电池、白炽灯B．日光灯、洗衣机、电视机C．洗衣机、收音机、开关D．插座、电线、空调器4．下列关于生活用电的说法中正确的是（）A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B．电灯的开关接在零线和灯泡之间，也可以安全使用C．三孔插座连入电路时一般按照左孔接火线，右孔接零线的方法连接D．电热水器处于待机状态不消耗电能5．用测电笔判断家庭电路中火线和零线时，下列说法正确的是（）A．使用时手应接触笔尖金属体B．使用时手不能接触笔尾金属体C．当氖管发光时有微弱电流通过人体D．测电笔中的高电阻可以用铁丝代替6．小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（）A．火线断路B．电冰箱的金属外壳接了地线C．火线与电冰箱的金属外壳接触D．火、零线短接7．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、d两点时，测电笔的发光情况是（）A．d点亮、c 点不亮B．c 点亮、d点不亮C．c、d点都亮D．c、d点都不亮8．下列做法不符合安全用电的是（）A．组装家庭电路时将开关接在零线上B．洗衣机的金属外壳与地线相连C．在建楼房里安装漏电保护器D．使用测电笔时手指接触笔尾金属电极9．用电学知识判断下列数据符合实际的是（）A．家庭电路中的洗衣机和电视机是串联的B．书桌上的台灯正常工作时的电流约为5AC．不高于36V的电压对人体一般是安全的D．我国家庭电路电压为380V，频率是50Hz10．如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（）A．L1所在支路发生断路，用测电笔测试A点，氖管发光B．L1所在支路发生短路，用测电笔测试A点，氖管发光C．L1所在支路发生断路，用测电笔测试A点，氖管不发光D．L1所在支路发生短路，用测电笔测试A点，氖管不发光11．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路12．如图所示为一个三孔插座，正确的连接是（）A．1孔接零线，2孔接地线，3孔接火线B．1孔接地线，2孔接火线，3孔接零线C．1孔接零线，2孔接火线，3孔接地线D．1孔接火线，2孔接地线，3孔接零线13．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光二、填空题14．小明家的电路简化后如图所示，由该电路可知：(1)_____线是火线（选填“a”或“b”）；(2)三孔插座中上边的那个孔接_____。
19.1 家庭电路(教学课件)-2024-2025学年九年级物理全一册同步备课系列(人教版)
三、三线插头和漏电保护器
（1）三脚插头
原来，三脚插头上标着“E”的导线和用电器的金属外壳 相连，插座上相应的导线和室外的大地相连。
E 接用电器外壳
N接零线
L 接火线
螺丝口灯泡和灯座
一、家庭电路的组成
②电灯与控制它的开关是串联，开关一定接在火线上。 连接顺序：火线→开关→用电器→零线。
一、家庭电路的组成
想想议议
下图连接白炽灯泡的电路，有 哪些不符合安装要求？
甲图中火线接在灯头的螺旋部分； 乙图中火线接在灯头的螺旋部分， 且开关接在零线上； 丙图中开关接在零线上。
洗衣机 外壳
三脚 插头
三孔 插座
地线
大地
三、三线插头和漏电保护器
原来，插头上标着E的导线和用电器的金 属外壳相连，插座上相应的导线和室外的大 地相连。当用电器的外壳与电源火线之间的 绝缘层损坏而使外壳带电时，三脚插头接外 壳的插脚通过接地线将电流导入大地，人接 触外壳不会触电。
想一想：为什么三脚插头中间的那个脚长？ 插插头时可以使用电器外壳先接地，拔插头时 可以后离地。
第十九章 生活用电
第十九章 生活用电 第1节 家庭电路
夜幕降临，华灯初上，璀璨的灯光点亮了一栋栋高楼大厦，夜晚的城市亮 丽而温馨。下班了，放学了，一家人团聚在一起，看着电视，听着音乐，品尝 着从冰箱里取出的美食……
这样惬意的生活，电的作用功不可没！雄伟的高压输电塔翻山越岭，把电 从遥远的发电厂送到城市和乡村的每个角落。家庭中如何用电？我们怎样才能 安全地享受电带来的便利呢？
（2）漏电保护器原理
初中物理(人教版)九年级全一册第十九章第1节家庭电路
九年级全一册第十九章第1节家庭电路一、作图题1．请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．( )2．请在图中用笔画线代替导线将三线插座、电灯和开关分别接入电路．3．小明的爸爸从国外带回两个标有“110V40W”的灯L1、L2，现将这两盏灯连接在我国家庭电路中（图），要求开关断开后两盏灯都熄灭，开关闭合后两盏灯都能正常发光。
4．请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
5．将图中各元件接入电路，要求：开关只控制电灯；三孔插座带保险丝。
6．如图所示，甲为一个开关和一个三孔插座实物图，乙为接线示意图，“A”、“B”、“C”、“D”是从灯泡和开关接出的导线，请你将图乙中的电路连接完整，组成正确的家庭电路，使开关控制电灯，但不能影响插座供其它用电器使用。
7．房间内要安装三孔插座、两孔插座各一个，还要安装两盏“220V 40W”的照明电灯，它们由一个墙壁上的开关控制。
请在图中画出符合家庭电路安装要求及安全用电原则的电路连接示意图。
8．图甲所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．( )9．插线板上有开关、开关控制的指示灯和插孔，若指示灯开路，插孔仍可正常使用。
请在插线板示意图上把开关、指示灯和插孔正确连接起来。
二、填空题10．如图甲所示是一款消防应急照明灯，将应急灯中的任意一个灯泡拧下，另一个灯泡仍然发光，则应急灯的两个灯泡是联的。
当外部电路有电时应急灯不亮，此时和应急灯串联的开关应该是的。
将图乙中元件正确连接到电路中，要求开关控制灯泡。
三、作图题11．教室黑板前方的电灯L1和L2由一个开关S单独控制，每盏灯都标有“220V 18W”字样，请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。
