砂轮修整参考资料
金刚石砂轮的修整过程
（本文是根据平时车间师傅经验总结出来的，公司——东莞市台兴钻石工具有限公司，针对钻石系列）使用砂轮的人都知道，砂轮是要经常修整的，但是修整有很多需要了解的知识和技巧，本文主要介绍下金刚石砂轮的修整。
修整砂轮首先需要有一个高质量的修整工具，专业的修整器或者修整块，同时配备比较有经验的修整砂轮的师傅，就能长时间保证砂轮的研磨性能一直处于最高效的状态。
否则，总是对砂轮的要求控制在好的砂轮上，费时又费资金。
我们没有办法总是保证能够买到高质量的砂轮，而且如果高质量的砂轮不会修整，也用成了低端产品，成本也大大的提高了。
砂轮的修整原理，其实就是将磨钝了的金刚石颗粒磨锐利。
具体的操作就是从砂轮表面的气孔中除去因为研磨而脱落的磨粒，将有棱角是沙粒露出来，增强研磨性能。
事实上，质量再好的砂轮，没有经过处理也不可能完全获得最高效的研磨性能，所以使用得好不好，很大程度上是取决于修整的效果的。
既然投资了高质量的砂轮，那就配个有经验的修整砂轮的师傅吧，好马配好鞍，才能得到最好的效果。
普通砂轮的整形与修锐是同时进行的。
对于金刚石砂轮，砂轮的整形与修锐是分开的，首先是进行整形，然后进行修锐。
修锐通常是使用陶瓷结合剂的修整棒。
在修整之前，要保证主轴轴承的温度在砂轮磨削状态的温度，避免损伤零件和砂轮与修整器的不必要磨损。
修整器通常是由金刚石材料制成的，具有质硬、耐磨的特点，容易损伤。
金刚石砂轮的修整（中）
继续上一篇文章介绍金刚石砂轮的修整。
金刚石砂轮修整器就像一把锐利而又脆的刀，本身容易变钝，因此使用时也是有技巧的，在修整砂轮的时候，每隔一段时间，就应该旋转单点或者带锥尖工具1/8圈，凿子头和成型的修整工具一般旋转180°，根据使用的情况自己调整旋转的角度和频率，在使用正常的情况下尽量保持修整器的功能和不必要的磨损。
外圆磨床中研磨方式是将零件个砂轮置于同一个水平线上，零件与砂轮的最外圈接触点就是研磨面，修整工具应该尽量接近零件和砂轮接触点的地方修整砂轮。
内圆磨床中同样是将修整器接近磨孔零件与砂轮的接触点进行修整，这一点至关重要。
微量修整法
在修整砂轮的时候，经常会有一些师傅喜欢采用比较深的修除深度以减少修整时间，其实这是很错误的做法。
深度太大，会使产生的切削温度加高，修整块容易损坏，减少使用寿命。
修整砂轮正确的方法应该是微量修整法，容易控制修除的厚度，同时减少修整块的损耗，经过几次微量的修除，砂轮就能修出比较好的锋利性。
金刚石砂轮的修整（下）
金刚石砂轮在修整的过程中，不仅要注意修整块的选择和不断调整，也要注意修整的过程的冷却处理。
砂轮修整的过程中，会产生大量的热量，所以，在修整砂轮的过程中，需要适当使用冷却液，减少因为热量过高对砂轮和修整器的损耗，可以是修整器保持在高度的修整效率中，加快修整速度并且提高修整效率。
冷却液有很多种，个人经验建议，一般用3/8英寸直径的冷却液，冷却效果比较好，可以移除大量的热量，延长修整器的寿命。
浇灌冷却液很简单，在砂轮或者修整器的一边安装一个喷管，保持在修整的过程中不断有冷却液喷到整个砂
轮或者修整器上即可。
值得注意的是，千万不要间断的添加冷却液，否则修整器会在冷热交替中破裂。
另外，冷却液在使用前可以高精度过滤，防止砂轮被冷却液污染而磨损加快，修整工作完成后，可以停止冷却液浇灌，让砂轮空转几分钟达到最好的使用磨削效果。
修正砂轮过程中很重要的一点是，防止震动。
震动会使砂轮表面因为用力不均匀而留下深浅不一的痕迹，严重的甚至会损坏砂轮和修整器。
当然，保持砂轮平衡也是必须的，前提是砂轮本身质量是比较高的。
说了这么多，其实都是介绍的砂轮修整过程中常用的方法和一些应该注意的地方，只要呵呵方面都做好了，相信我们能修整出一个好的砂轮来。
PS本公司主要产品：树脂钻石砂轮、青铜钻石砂轮、电铸钻石砂轮、CBN电镀钻石磨棒、SDC树脂磨棒、钻石油石、钻石锉刀、通过式磨床、磁芯研磨机、传送带、钨钢铣刀、修刀、金刚石修整块等。
公司网址：/
阿里巴巴网址：/。
外圆磨床砂轮修整技巧
外圆磨床砂轮修整技巧外圆磨床是一种常见的金属加工设备，主要用于对工件进行外圆磨削加工。
而砂轮是外圆磨床的主要磨削工具，其性能的好坏直接影响到加工效果和加工质量。
因此，砂轮修整技巧是外圆磨床操作中非常重要的环节。
下面将介绍一些常用的外圆磨床砂轮修整技巧。
一、砂轮修整的目的砂轮修整主要是为了保持砂轮的原始形状和磨削性能，以便获得较好的磨削效果和加工质量。
同时，砂轮在使用过程中会出现磨损和变形现象，修整也可以使砂轮恢复平衡，延长其使用寿命。
二、砂轮修整的方法1.手工修整法手工修整法是最常用的砂轮修整方法。
具体步骤如下：（1）选择适当的修整工具，如砂轮修整器、砂轮修整石、磨料片等。
（2）根据砂轮的实际状况和修整要求，选取合适的修整方法。
修整方法包括修整平面、修整轮圆度、修整轮侧面等。
（3）将砂轮固定在砂轮修整器上，使用修整工具对砂轮进行切削修整，直到达到要求的修整效果。
2.自动修整法自动修整法是一种较为高效的修整方法，它采用专用的自动修整设备进行修整操作。
具体步骤如下：（1）选择适当的自动修整设备，如砂轮修整机、砂轮修整机械手等。
（2）将砂轮固定在自动修整设备上，设定修整参数，如修整深度、修整速度等。
（3）通过自动修整设备进行修整操作，直到达到要求的修整效果。
三、砂轮修整的注意事项1.修整前要进行砂轮的清理工作，以防止磨屑和污物的影响。
2.修整时要保持修整刀具的锋利，以获得更好的修整效果。
3.修整时要注意砂轮的修整路径和修整方式，以避免修整不均匀导致的形状偏差。
4.修整后要进行砂轮的静平衡测试，以确保砂轮的平衡性。
5.砂轮修整过程中要遵循相关的操作规程和安全操作要求，确保人身安全和设备完好。
总之，外圆磨床砂轮修整技巧是外圆磨床操作中非常重要的环节，它直接影响到砂轮的磨削性能和加工质量。
通过正确选用修整工具和方法，并注意修整过程中的一些关键问题，可以有效地保持砂轮的原始形状和磨削性能，延长其使用寿命，提高工件的加工精度和表面质量。

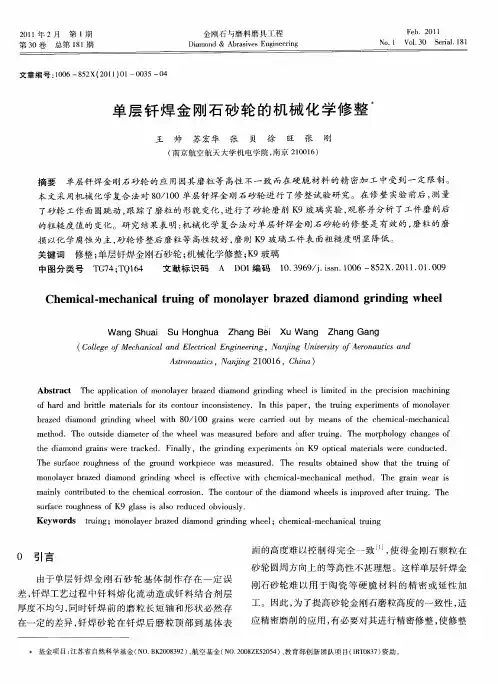

单层钎焊金刚石砂轮的机械化学修整
Ｃｈ ｍ ｉ ａ — ｅ ｈ ｎｉ ａ ｒ ｉ ｆ ｍ ｏ ｌ ｙ ｒ ｂ ａ ｅ ｄ ａ ｏ ｄ ｇ ｉ ｉ ｅ ｃ ｌｍ ｃ ａ ｃ ｌｔ ｕ ｎｇ ｏ ｎｏ ａ ｅ ｒ ｚ ｄ ｉ ｍ ｎ ｒ ｎｄ ｎｇ ｗｈｅ ｌ ｅ
ｔ ｉ ｍｏ ｒ ｉ ｓ ｗｅ ｅ ｔａ ｋ ｄ Ｆ ｎ ｌ ｈｅ ｄ ａ ｎｄ ｇ ａ ｎ ｒ ｒ ｃ ｅ ． ｉ ａ ｌ ｙ，ｔ ｅ ｇ ｉ ｉｇ ｅ ｐｅ ｉ ｎ ｓ ｏ ｐ ｉａ ｔ ｒａ ｓｗｅ ｅ ｃ ｎ ｕ ｔｄ． ｈ ｒｎｄｎ ｘ ｒｍｅ ｔ ｎ Ｋ９ ｏ ｔｃ ｌ ｍａｅ ｉ ｌ ｒ ｏ ｄ ｃ ｅ
文 章 编 号 ：０ ６— ５ Ｘ（ ０ １ ０ ０ ３ ０ １ ０ ８ ２ ２ １ ） １— ０ ５— ４
单 层 钎 焊 金 刚 石 砂 轮 的 机 械 化 学 修 整
王 帅 苏宏 华 张 贝 徐 旺 张 刚
（ 京 航 空 航 天 大 学机 电 学 院 ， 京 ２ ０ １ ） 南 南 １０ ６
Ｗ ａ ｇ Ｓｈ ａ Ｓｕ Ｈｏ ｇ ｕ Ｚｈ ｎ ｉ Ｘｕ Ｗ ａ ｇ Ｚｈ ｎ ｎ ｎ ｕ ｉ ｎ ｈａ ａ ｇ Ｂｅ ｎ ａ ｇ Ｇａ ｇ
（ ｏｌ ｅｏ ｅｈ ｎｃｌ ｎ ｌ ｔｃｌ ｎ ｉｅｒ ｇ， ａｊ ｇ Ｕ ｉ ｒｔ ｅｏ ａ ｔｓａ ｄ Ｃ ｌｇ Ｍ ｃａ ｉ ｄＥｅ ｒ ａ Ｅ ｇｎｅ ｎ Ｎ ｎ ｎ ｎｖ ｓｙｏ Ａ ｒｎ ｕｉ ｎ ｅ ｆ ａａ ｃｉ ｉ ｉ ｅｉ ｆ ｃ
２ １ 年 ２月 第 １ ０１ 期 第３ ０卷 总 第 １ １ ８ 期
外圆磨床砂轮修整技巧
外圆磨床砂轮修整技巧一、选择合适的修整砂轮修整砂轮的选择应根据所磨砂轮的材质、硬度、颗粒尺寸和粘结剂类型来决定。
常用的修整砂轮有刚玉修整砂轮、金刚石修整砂轮和CBN修整砂轮。
刚玉修整砂轮适用于修整金刚石和CIBN砂轮，金刚石修整砂轮适用于修整氧化铝砂轮，CBN修整砂轮适用于修整高速钢和硬质合金砂轮。
二、修整砂轮外形砂轮的外形修整对于砂轮的切削性能和精度有很大影响。
修整砂轮的外形应根据所磨工件的要求和磨削方式来确定。
常见的修整砂轮外形有圆筒形、倒角形和渐圆形。
圆筒形适用于对圆柱轴类零件进行磨削修整，倒角形适用于对圆角和倒角进行修整，渐圆形适用于对圆锥面进行修整。
三、修整砂轮尺寸选择修整砂轮的尺寸应根据所磨工件的尺寸和修整量来确定。
修整砂轮的直径和宽度一般应大于被修整砂轮的尺寸，并要考虑到砂轮的修整寿命和砂轮与工件的接触面积。
一般来说，修整砂轮直径为被修整砂轮直径的1.5倍到2倍，宽度为被修整砂轮宽度的1.2倍到1.5倍。
四、修整砂轮修整量控制修整砂轮的修整量应根据所磨砂轮的磨削性能和修整寿命来确定。
修整量过大会导致砂轮修整寿命过短，修整量过小会导致砂轮不能得到有效修整。
一般来说，修整量为砂轮直径的0.1倍到0.2倍效果比较好。
五、修整砂轮修整速度控制修整砂轮的修整速度应根据砂轮的硬度、粘结剂类型和修整砂轮尺寸来确定。
修整速度过快会导致砂轮修整成型不准确，修整速度过慢会导致砂轮修整寿命下降。
一般来说，修整速度为砂轮转速的0.3倍到0.5倍效果比较好。
六、修整砂轮压力控制修整砂轮的压力应根据所磨工件的材料和硬度来确定。
压力过大会导致修整砂轮磨损过快，压力过小会导致修整效果不佳。
一般来说，修整砂轮的压力为工件负荷的50%到70%效果比较好。
七、修整砂轮修整周期控制修整砂轮的修整周期应根据所磨砂轮的修整寿命和修整量来确定。
修整周期过短会导致生产效率低下，修整周期过长会导致砂轮无法得到有效修整。
一般来说，修整周期为砂轮修整寿命的2倍到3倍效果比较好。
陶瓷金刚石砂轮怎么修【秘籍】
（1）金刚石笔修整砂轮根据金刚石颗粒的大小及其在笔中分布的不同，金刚石笔分为链状、层状、排状和粉状等几种。
由天采用结合力较强的合金作结合剂，使用中金刚石砂轮颗粒不易脱落，直到用完无需中途修磨。
（2）滚压法修整砂轮滚压法修整金刚石砂轮，砂轮通过降速以1~2m/s的速度带动滚压轮（用金属、硬质合金或磨料制成）旋转。
滚压轮加于砂轮约3~5MPa的压力，将金刚石砂轮表层的磨粒挤碎或使磨粒脱落。
滚压法修整的砂轮切削性能较好，成本较低，但被磨工件的表面粗糙度较粗，滚压轮易磨损，寿命短，精度易丧失。
故这种修整方法主要用于批量不大、精度要求不高的成形磨削。
被修整砂轮硬度均匀性要好，否则砂轮会产生局部形状失真。
电镀金刚石砂轮存在的缺陷：在镀层金属与基体及磨料的结合面上并不存在牢固的化学冶金结合，磨料实际上只是被机械包埋镶嵌在镀层金属中，因而把持力小，金刚石颗粒在负荷较重的高效磨削中易脱落(或镀层成片剥落)而导致整体失效；为增加把持力就必须增加镀层厚度，其结果是磨粒裸露高度和容屑空间减小，砂轮容易发生堵塞，散热效果差，工件表面容易发生烧伤。
目前国内的电镀砂轮制造尚未实现按加工条件的要求而优化设计出砂轮的最佳地貌，单层电镀金刚石砂轮的这些固有弊端必然会大大限制它在高效磨削中的应用。
近几年来，随着高速磨削和超精密磨削技术的迅速发展，对砂轮提出了更高的要求，陶瓷和树脂结合剂的砂轮已不能满足生产的需要，金属结合剂砂轮因其结合强度高、成型性好、使用寿命长等显著特性而在生产中得到了广泛的应用。
金属结合剂金刚石砂轮按制造方式不同主要有有烧结和电镀两种类型。
为了充分发挥超硬磨料的作用，国外从20世纪90年代初开始用高温钎焊工艺开发一种新型砂轮，即单层高温钎焊超硬磨料砂轮，目前国内这种砂轮还处于研制开发阶段。
金刚石砂轮修整方法
金刚石砂轮修整方法
金刚石砂轮是一种常见的磨削工具，广泛应用于金属加工、宝石加工、陶瓷加工等领域。
然而，由于长时间使用，砂轮表面会出现磨损，影响其磨削效果和寿命。
因此，正确的砂轮修整方法是保证砂轮磨削效果和寿命的重要措施。
首先，选择适当的修整工具。
一般来说，修整工具应该比砂轮硬度更高。
常见的修整工具有金刚石修整轮和硅炭化物修整轮。
金刚石修整轮适用于硬度较高的砂轮，而硅炭化物修整轮适用于较软的砂轮。
其次，正确选择修整方法。
在选择修整方法时，应根据砂轮的磨损情况和应用要求。
常见的修整方法有单点修整和多点修整。
单点修整适用于轻微磨损的砂轮，而多点修整适用于严重磨损的砂轮。
最后，进行砂轮修整。
在修整前，应将砂轮清洗干净，以避免污染修整工具。
修整时，应将修整工具与砂轮垂直接触，以避免修整出现不均匀。
修整后，应用手触摸砂轮表面，检查是否修整均匀，并再次清洗干净。
总之，正确的金刚石砂轮修整方法是保证砂轮磨削效果和寿命的重要措施。
正确选择修整工具和修整方法，以及注意修整时的操作，都是
保证修整效果的关键。
平面磨床砂轮修整技巧-问题平面磨床砂轮怎样修刀？
平面磨床砂轮修整技巧-问题:平面磨床砂轮怎样修刀？在机床加工中，平面磨床，接下来中意磨床为您解说平面磨床砂轮修整技巧：问题:平面磨床砂轮怎样修刀？的问题。
1、问：平面磨床的砂轮怎么修？平面磨床修整有两种方式： 1、将石修整器放在工作台上，砂轮直线往复运动进行修整。
.2、砂轮轴上有石笔，前后移动石笔修整砂轮。
2、初学者磨床的砂轮应该如何修整！修整磨床砂轮的方法有两种。
一是使用磨床砂轮横向导轨上的专用修整砂轮装置对砂轮进行修整。
另一种是将砂轮修整笔架吸在电磁盘上，砂轮横向移动对砂轮进行修整。
进料量约为0、03~0、在粗修时，砂轮可以更快地移动。
砂轮整个圆周面在末端修整后，少量进给并慢速移动，完成砂轮。
完成砂轮的修整。
中意平面磨床产品具有高精度、高稳定性、高性价比等优良特点。
是社会现代化生产的加工母机生产制造企业。
3、平面磨床工作面修整的技巧？如果想让台面在水平和垂直方向上都达到一个公差，换一个密度大于60的普通砂轮【记得调整平衡】也不是不可能，用石修整砂轮，磁吸台面，【开启冷却水】再研磨台面。
整个台面抹平后，最后轻轻慢慢地移动刀，用小刀来回移动。
直到刀在整个台面上有少量火花，才进入。
用小刀就好了，这样就不会产生火花了。
怎么修砂轮才是最平的。
一般而言，如果床身长期不用或者工作量不重，一般不用刮磨，修的时间比较长，刮的好有很多人少，属于大修。
修好后，还是要这样修剪台面。
如果赛道真的很糟糕，那也没关系。
如果你专门磨一个产品，设置垂直限制[水平轨道一般与它关系不大。
]，然后修剪飞机，也可以暂时使用。
最后祝你成功！4、磨床砂轮如何修整，使砂轮平整？水平进刀多少次？用固定在砂轮架上的修整笔，或吸在圆盘上的修整笔修整砂轮。
粗修时，每次进给为0、精修时，每次进给为0、粗修时，砂轮可以更快地移动，可以提高效率。
精修时，砂轮移动较慢，修整后的圆周面应较光滑。
粗修时，精修直至修整砂轮的整个圆周。
修整是否到位，可以观察砂轮圆周和砂轮侧面的棱角。
3 砂轮的磨损与修整
3 砂轮的磨损与修整3.1 砂轮磨损的原因：A.磨耗磨损。
在工件材料中，往往含有多种高硬度的质点，在磨粒与工件相对滑擦过程中，会使磨粒发生机械磨损，从而使砂轮被磨损。
B.氧化磨损。
常用的磨料有氧化物、碳化物和氮化物。
氧化物磨料在空气中稳定，其他磨料的表面会在高温下发生氧化作用，使其逐渐消耗。
C.扩散磨损。
是指磨粒与被磨材料在高温下接触时，金刚石砂轮的元素相互扩散造成磨粒表层弱化而产生的磨损。
两种材料间元素的相互扩散与材料的化学成分密切相关。
由于金刚石磨料中碳元素扩散溶解于铁的能力大于氮化硼磨料中元素扩散溶解于铁的能力，故金刚石砂轮不宜磨削钢料。
D.热应力破损。
磨削过程中，磨粒的工作表面瞬间升至高温，砂轮又在磨削液作用下急冷，其冷热循环的频率与砂轮的转速相同，从而在磨粒的表面上形成很大的交变热应力，使磨粒表面开裂破碎。
热应力破损主要取决于磨料的导热参数、线膨胀系数和磨削液的性能。
导热系数越小，线膨胀系数越大，磨削液的冷却性能越好，则热应力越大，越易使磨粒受热冲击而开裂破碎。
各种磨料导热性能好坏的次序为，金刚石，立方氮化硼，碳化硅，刚玉。
E.塑性磨损。
在磨削高温作用下，磨粒会因塑性变形而磨损。
塑性磨损主要取决于工件材料的热硬度。
磨削时，若砂轮的切屑在磨粒前刀面上的热硬度大于磨粒接触区的热硬度，则磨粒发生塑性磨损。
以上几种造成砂轮磨损的原因并不是在每种意识到削情况下同时存在。
根据磨料、工件材料及磨削条件的不同，造成砂轮磨损的主要原因也会有所不同。
3.2 砂轮修整技术砂轮的修整可分为整形和修锐两个步骤。
常用砂轮整形的方法有车削整形法、滚压整形法、磨削整形法等。
近年来又出现了电加工整形法，激光整形法。
电加工整形法只能用于金属结合剂砂轮，主要有电解法、电火花法等。
砂轮修锐方法常用的有气体喷砂修锐、超声振动修锐法、弹性修锐法、游离磨粒挤压修锐、液压喷砂修锐、固结修锐工具修锐法等，此外，还有修锐棒、修锐膏、金属丝刷、硬质合金块、低碳钢磨削修锐法、磁性磨料修锐法等。
磨床砂轮修整及其数控实现
磨床砂轮修整及其数控实现磨床砂轮修整及其数控实现磨床是一种常用的工业加工设备，主要用于对各种金属和非金属工件的加工和修整。
在磨床加工中，磨床砂轮是最主要的磨具，其选用和修整对加工效率和质量有着至关重要的影响。
本文将介绍磨床砂轮修整的方法及其数控实现。
一、磨床砂轮修整的方法磨床砂轮经过一段时间的使用或外力冲击后，其表面会出现磨损、变形或断裂等情况。
为了确保加工质量，需要对砂轮进行修整。
目前常用的修整方法有手工修整和机械修整两种。
1.手工修整手工修整主要是利用手工磨具对砂轮进行修整。
具体步骤如下：（1）将磨床停止运转后，将砂轮锁定并拆下；（2）用工具将砂轮受损部位加工平坦，去除残余的杂质和损伤表面；（3）采用手工磨具对砂轮表面进行修整，使其恢复初始形状。
虽然手工修整操作简单，但是由于人工操作不易控制，磨削精度和磨轮的轮廓难以保证。
同时，手工修整效率低，难以满足大批量的磨床砂轮修整需求。
2.机械修整机械修整是将砂轮放置在修整设备上，通过设备内设定的磨削程序进行修整。
其主要优点是修整精度高、修整效率高等，但由于磨削程序的限制，磨轮的轮廓也比较有限。
二、磨床砂轮数控修整随着数控技术的不断发展，数控磨床也逐渐成为加工行业的主流设备。
与传统机床相比，数控磨床具有定位精度高、加工效率高、加工质量好等优点。
同时，其在砂轮修整方面也有很大的优势。
数控磨床的数控磨轮修整系统能够针对砂轮的不同形状，通过输入数值设定具体的修整轮廓，以实现高精度的砂轮修整。
整个修整过程由机器自动进行，精度和效率大大提高。
同时，数控磨床的修整程序可以轻松存储和调整，方便不同工件加工时的自动化应用。
磨床砂轮数控修整主要包括以下几个步骤：（1）设定修整轮廓：根据砂轮的不同形状，输入数值设定具体的修整轮廓。
（2）机器自动修整：启动修整程序后，机器自动进行磨削，直到砂轮恢复正常轮廓。
（3）检查修整结果：机器停止运转后，取出砂轮观察修整结果，并进行必要的修正。
怎样修砂轮
怎样修砂轮1.修整砂轮的底部修整砂轮底部时,把修整器放在砂轮中心左下方约5mm处,并吸磁, a: 粗加工时应将砂轮修粗一点,有利于粗加工研磨,修砂轮时,砂轮每次下0.05~0.1mm , 修整器来回速度稍快一点; b: 精加工时或需保留砂轮的利角时,砂轮的下刀由0.1 、0.09 、0.08……..0.01逐渐下刀,修整器来回慢慢均匀走刀。
2.修整砂轮的侧面a: 当修砂轮的侧壁时,将修刀与砂轮侧面摆成一定的角度,砂轮开启后,修刀慢慢靠近砂轮,对好刀后,每次进刀量为0.01mm左右,修刀左右均匀走动,当砂轮完时,把修整器立于砂轮的中心,然后慢慢提升砂轮,直到修刀在砂轮上走完为止。
b: 在加工一些侧面较高的工件时,为了防止砂轮与工件的摩擦面积,大而发热,修砂轮的侧壁时,须把砂轮避空0.03-0.05mm 。
c: 在修R或斜度时,圆弧修整器或角度修整器在工作台上放好后,应用校表校平,修砂轮时,应把修刀对准砂轮的中心。
模具工厂磨床培训知识点1．常用砂轮型号：（H<J<K）软—硬：46、60、80、100、120、150、180、220、320①46H、46J、60J主要用于磨平面②80J圆形工件③46K、60K主要用于磨铜或未经热处理的硬度较小的工件④60J/K、80J/K可用于切槽⑤100J～320K用于切角或磨园弧注意：硬工件，应用软砂轮2．修磨砂轮：①粗修砂轮时，金钢钻对准砂轮中间，锁定左右移动手柄；精修砂轮时，金钢钻应略偏于砂轮中间。
②移动工作台，使金钢钻靠近砂轮，再放慢移动速度，使金钢钻慢慢与砂轮接触。
③每次进刀量不超过0.02mm注意：①修磨砂轮时，用力应均匀。
②修磨好的砂轮不能停，否则要重新修磨砂轮。
3．装夹工件时应注意：①用酒精将工作台擦干净，再用油石打磨。
②用酒精将工件上与工作台或挡块接触的表面擦干净，再用油石打磨。
③工件与工作台接触时要特别注意，工件推入工作台时感觉是否平滑。
砂轮寿命、表面形貌、磨损及修整
2021/4/21
3
⑴磨耗磨损型
当磨粒发生严重磨耗磨损，在磨粒顶面出现明显的
磨损平面后，砂轮表面平坦光滑。此时切刃的磨损总面
积增大，摩擦砂加轮剧，寿切命刃难终以切结入的工件形表式面。但砂轮硬
度偏高，致使磨粒不能及时产生破碎和脱落。若继续使 用，会使磨削力、磨削热显著增大，并出现明显的振动 和噪声，不能有效地切除材料，此时就必须对砂轮进行
除砂轮偏心及表面波动对触
针读数的影响。
2021/4/21
22
圆锥形触针可获得砂轮某
一剖面内磨削前后的实际
轮廓。记录的部分廓形可
能是由磨粒侧面描划出来
的实虽磨有粒凸切峰 刃形 ，貌 故但 获并 得非的触真单 针法
位长度上的切刃数大于实
际切刃数。刀口形触针可
获得刀口宽度范围内的综 合廓形。刀口形触针与高
轮的磨损逐渐增大；对砂轮的磨损
与金属材料磨除体积之间的关系， 以以往大量研究表明规律如图
2021/4/21
15
初期磨损阶段：砂轮磨损主要是磨粒的破损和整体脱落。 砂轮刚刚修整过，砂轮工作表明上的磨粒受修整工具的 冲击而产生裂纹，甚至整个磨粒都已松动。在磨削力作
用下，产生裂纹的磨粒砂整会体轮出脱现磨落大。损块碎裂，松动的磨粒会
主要由车削法、滚压法、 磨削法三种。
车削法㈠是将普修通整工磨具料视 砂轮的修整
为车刀，被修砂轮视为工件， 对砂轮表面进行修整；滚压 法是将滚轮以一定压力与砂 轮接触，砂轮以其接触面间 的摩擦力带动滚轮旋转而进 行修整；磨削法修整是采用 磨料圆盘或金刚石滚轮仿效
磨削过程来修整砂轮。
2021/4/21
33
缺陷的地方则失掉了切刃，造成
