陶瓷应力应变曲线是描述陶瓷材料在外力作用下的应变与应力之间关系的曲线。
通常情况下，陶瓷材料在受到外力作用时，会发生一定程度的形变，同时也会产生一定的应力。
这个过程中，应变和应力之间的关系是非常重要的，因为它可以帮助我们了解陶瓷材料的力学性质和行为。
陶瓷应力应变曲线通常呈现出非线性的特点，这是由于陶瓷材料的晶体结构和力学性质所决定的。
在应力应变曲线中，通常会出现一些特殊的点，比如屈服点、断裂点等等，这些点对于陶瓷材料的设计和应用都非常重要。
在实际应用中，我们可以通过测量陶瓷材料的应变和应力来确定其应力应变曲线。
这种测量方法通常使用应变计、压力传感器等仪器来实现。
同时，也可以通过实验室测试来获得陶瓷材料的应力应变曲线数据。
第8章 金属高温下的变形与断裂
8
9
典型的蠕变曲线
金属蠕变过程用蠕变曲线来描述。 金属蠕变过程用蠕变曲线来描述。典型的蠕变曲线如图。 （1）Oa线段：是试样在t 温度下承受恒定拉应力σ时所产 线段： 线段 生的起始伸长率δq。 若应力超过金属在该温度下的屈服强度，则δq包括弹性伸长 弹性伸长 塑性伸长率两部分。 率和塑性伸长率 塑性伸长率 此应变还不算蠕变 应变还不算蠕变，而是由外载荷引起的一般变形过程。 应变还不算蠕变
20
(二)扩散蠕变
(二)扩散蠕变 扩散蠕变： 扩散蠕变：是在较高温度(约比温度(T／Tm)远超过0.5)下的 ( 一种蠕变变形机理。 它是在高温下大量原子和空位定向移动造成的 高温下大量原子和空位定向移动造成的。 高温下大量原子和空位定向移动造成的 在不受外力情况下，原子和空位的移动无方向性，因而宏观 上不显示塑性变形。 但当受拉应力σ作用时，在多晶体内产生不均匀的应力场 产生不均匀的应力场。 产生不均匀的应力场
17
刃位错攀移克服障碍的几种模型： 刃位错攀移克服障碍的几种模型： 可见，塞积在某种障碍前的位错通过热激活可以在新的滑移 面上运动（a），或与异号位错相遇而对消（b），或形成亚 晶界（c），或被晶界所吸收（d）。
18
当塞积群中某一个位错被激活而发生攀移时，位错源便可能 再次开动而放出一个位错，从而形成动态回复过程 动态回复过程。 动态回复过程 这一过程不断进行，蠕变得以不断发展。
7
本章介绍内容： 本章介绍内容： 阐述金属材料在高温长时载荷作用下的蠕变现象 蠕变现象。 蠕变现象 讨论蠕变变形和断裂的机理 蠕变变形和断裂的机理。 蠕变变形和断裂的机理 介绍高温力学性能指标及影响因素。 为正确选用高温金属材料和合理制定其热处理工艺提供基础 知识。

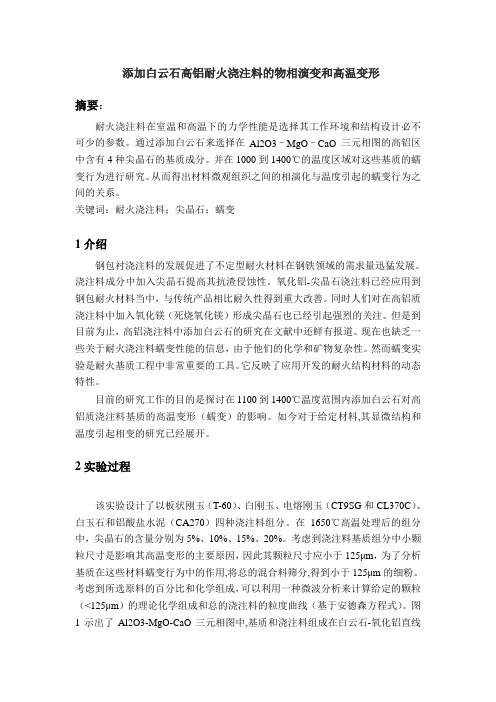

添加白云石高铝耐火浇注料的物相演变和高温变形
添加白云石高铝耐火浇注料的物相演变和高温变形摘要：耐火浇注料在室温和高温下的力学性能是选择其工作环境和结构设计必不可少的参数。
通过添加白云石来选择在Al2O3–MgO–CaO三元相图的高铝区中含有4种尖晶石的基质成分。
并在1000到1400℃的温度区域对这些基质的蠕变行为进行研究。
从而得出材料微观组织之间的相演化与温度引起的蠕变行为之间的关系。
关键词：耐火浇注料；尖晶石；蠕变1介绍钢包衬浇注料的发展促进了不定型耐火材料在钢铁领域的需求量迅猛发展。
浇注料成分中加入尖晶石提高其抗渣侵蚀性。
氧化铝-尖晶石浇注料已经应用到钢包耐火材料当中，与传统产品相比耐久性得到重大改善。
同时人们对在高铝质浇注料中加入氧化镁（死烧氧化镁）形成尖晶石也已经引起强烈的关注。
但是到目前为止，高铝浇注料中添加白云石的研究在文献中还鲜有报道。
现在也缺乏一些关于耐火浇注料蠕变性能的信息，由于他们的化学和矿物复杂性。
然而蠕变实验是耐火基质工程中非常重要的工具。
它反映了应用开发的耐火结构材料的动态特性。
目前的研究工作的目的是探讨在1100到1400℃温度范围内添加白云石对高铝质浇注料基质的高温变形（蠕变）的影响。
如今对于给定材料,其显微结构和温度引起相变的研究已经展开。
2实验过程该实验设计了以板状刚玉（T-60）、白刚玉、电熔刚玉（CT9SG和CL370C）、白玉石和铝酸盐水泥（CA270）四种浇注料组分。
在1650℃高温处理后的组分中，尖晶石的含量分别为5%、10%、15%、20%。
考虑到浇注料基质组分中小颗粒尺寸是影响其高温变形的主要原因，因此其颗粒尺寸应小于125μm，为了分析基质在这些材料蠕变行为中的作用,将总的混合料筛分,得到小于125μm的细粉。
考虑到所选原料的百分比和化学组成，可以利用一种微波分析来计算给定的颗粒（<125μm）的理论化学组成和总的浇注料的粒度曲线（基于安德森方程式）。
图1示出了Al2O3-MgO-CaO三元相图中,基质和浇注料组成在白云石-氧化铝直线上的位置。
耐温耐酸砖在高温窑炉内的应力变化研究
耐温耐酸砖在高温窑炉内的应力变化研究在高温窑炉内，耐温耐酸砖扮演着至关重要的角色。
窑炉内部温度极高，酸性和碱性化学物质不断产生，对炉墙材料提出了严苛的要求。
耐温耐酸砖作为一种高性能耐火材料，具有卓越的耐高温和抗酸腐蚀性能。
1. 引言高温窑炉是许多工业生产过程中的重要设备，如冶金、化工、建材等行业。
这些窑炉内的温度往往在1000摄氏度以上，并且同时会生成酸性气体或液体，对窑炉内部材料造成极大的损害。
因此，优质的耐火材料是确保窑炉正常运行和延长使用寿命的关键因素之一。
2. 耐温耐酸砖的特性耐温耐酸砖是一种特种耐火材料，其主要成分为高硅质和高铝质材料的混合物。
它具有以下特性：2.1 耐高温性能耐温耐酸砖能够承受极高的温度，其主要依靠其独特的化学成分和微观结构。
材料中的高硅和高铝成分形成了稳定的晶体结构，能够在高温下维持其物理和化学性质。
此外，材料还具有低热导率和高热膨胀系数，使其能够耐受突然的温度变化和热应力。
2.2 抗酸性能窑炉内部酸性气体和液体的生成对耐火材料提出了极高的要求。
耐温耐酸砖以其高硅和高铝含量，在酸性环境中表现出出色的稳定性和耐腐蚀性。
其微观结构具有密实的晶界连接和低渗透性，能有效阻止酸性物质的侵蚀。
3. 耐温耐酸砖在高温窑炉内的应力变化研究耐温耐酸砖在高温窑炉内使用过程中，会受到多种应力的作用。
这些应力包括热应力、机械应力和化学应力，并且它们互相作用，导致砖材产生变形和开裂。
3.1 热应力高温窑炉内的温度变化会引起耐温耐酸砖的热膨胀和收缩。
由于砖材的热膨胀系数和窑炉内部材料的不同，会产生热应力。
砖材的热膨胀系数是砖材在温度升高时变化导致的长度增加与初始长度之比，它与砖材化学成分和微观结构有关。
3.2 机械应力窑炉内的物理和化学反应会导致砖材产生机械应力。
这些反应会引起体积的变化和结构的变形，进而导致砖材受到机械应力的作用。
此外，砖材在窑炉使用过程中还可能受到重力和机械装载的外界力的作用。

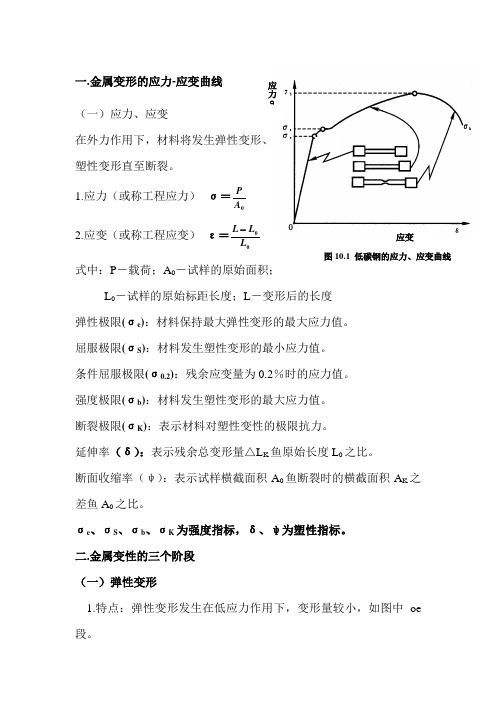

金属变形的应力-应变曲线
一. 金属变形的应力-应变曲线 （一）应力、应变 在外力作用下，材料将发生弹性变形、塑性变形直至断裂。
1.应力（或称工程应力）ζ＝0A P 2.应变（或称工程应变） ε＝00L L L 式中：P －载荷；A 0－试样的原始面积；L 0－试样的原始标距长度；L －变形后的长度弹性极限(ζe )：材料保持最大弹性变形的最大应力值。
屈服极限(ζS )：材料发生塑性变形的最小应力值。
条件屈服极限(ζ0.2)：残余应变量为0.2％时的应力值。
强度极限(ζb )：材料发生塑性变形的最大应力值。
断裂极限(ζK )：表示材料对塑性变性的极限抗力。
延伸率（δ）：表示残余总变形量△L K 鱼原始长度L 0之比。
断面收缩率（ψ）：表示试样横截面积A 0鱼断裂时的横截面积A K 之差鱼A 0之比。
ζe 、ζS 、ζb 、ζK 为强度指标，δ、ψ为塑性指标。
二.金属变性的三个阶段（一）弹性变形1.特点：弹性变形发生在低应力作用下，变形量较小，如图中oe 段。
e 应变应力σ 图10.1 低碳钢的应力、应变曲线（1）当σ＜σe时的变形为弹性变形。
（2）具有可逆性，外力去除后完全复原；（3）应力与应变呈直线关系，服从虎克定律。
ζ=Eεη＝Gυζ－正应力；ε－正应变；E－弹性模量η－切应力；υ－切应变；G－切变模量应力与应变间的比例常数称为弹性模量。
它表示材料抵抗应变的能力大小。
随着应变形式的不同，弹性模量也有不同的意义。
E为抵抗正应变的弹性模量，G为抵抗切应变的弹性模量，两者的关系为G ＝E／2(1+ν)，其中ν为泊松(Poisson)比。
G、E反映材料的“刚度”大小，是一个组织不敏感系数。
2.弹性变形的本质在应力的作用下，金属内部的晶格发生了弹性的伸长或歪扭，即键长或键角的轻微变化，原子离开其平衡位置但是位移远小于该方向上原子的间距，外力小于原子间作用力。
所以在外力去除后，其变形便可完全恢复。
弹性模量反映原子之间作用力的大小。
