轧制原理
第1章 轧制过程基本概念轧制：金属通过旋转的轧辊受到压缩，横断面积减小，长度增加的过程。
纵轧：二轧辊轴线平行，转向相反，轧件运动方向与轧辊轴线垂直。
斜轧：轧辊轴线不平行，即在空间交成一个角度，轧辊转向相同，轧件作螺旋运动。
横轧：轧辊轴线平行，但转向相同，轧件仅绕自身的轴线旋转，没有直线运动。
轧制过程：靠旋转的轧辊与轧件之间的摩擦力将轧件拖入辊缝之间，并使之受到压缩产生塑性变形，获得一定形状、尺寸和性能产品的压力加工过程。
体积不变规律：在塑性加工变形过程中，如果忽略金属密度的变化，可以认为变形前后金属体积保持不变。
最小阻力定律：物体在塑性变形过程中，其质点总是向着阻力最小的方向流动。
简单轧制过程：轧制时上下辊径相同，转速相等，轧辊无切槽，均为传动辊，无外加张力或推力，轧辊为刚性的。
变形区概念：轧件承受轧辊作用，产生塑性变形的区域。
几何变形区：轧件直接承受轧辊作用，产生塑性变形的区域。
物理变形区：轧件间接承受轧辊作用，产生塑性变形的区域。
接触弧s （咬入弧）：轧制时，轧件与轧辊相接触的圆弧(弧AB ）咬入角α：接触弧所对应的圆心角。
变形区（接触弧）长度（l ）：接触弧的水平投影长度。
咬入角α: △h = D （l-cos α）cos α=1- △h /D变形区长度l 简单轧制，即上下辊直径相等。
绝对变形量：轧前、轧后轧件尺寸的绝对差值。
压下量 △ h = H-h宽展量 △b = b-B延伸量 △l = l- L相对变形量：轧前、轧后轧件尺寸的相对变化。
相对压下量ε=（ △h/H ）% e = ln h/H相对宽展量 εb=（△b /B ）% eb= ln b/B相对延伸量 εl=（△l/L ）% el= ln l/L 。
变形系数：轧前轧后轧件尺寸的比值表示的变形。
压下系数：η=H/h宽展系数：β（ω）= b/B延伸系数： μ （ λ ）=l/L总延伸系数与总压下率（累积压下率）设轧件原始面积为F0 ,经过n 道次轧制后面积为Fn ，则轧制过程：靠旋转的轧辊与轧件之间的摩擦力将轧件拖入辊缝，并使之受到 压缩 产生塑性变形，获得一定形状、尺寸和性能的压力加工过程。
咬入：依靠旋转的轧辊与轧件间的摩擦力将轧件拖入辊缝的现象1）减小咬入角α途径（1）增加辊径D ；（2）减小压下量△h ；hR l ∆≈n n F F bh BH L l 0===∑μHh H n -∑＝ε2）生产实际中减小咬入角α措施（l）小头进钢（2）强迫咬入。
（3）带钢压下（4）无头轧制。
2.提高摩擦角β的途径及生产实际中常用的措施1)提高摩擦角β的途径（１）影响β（摩擦系数f）的因素①金属种类和化学成分的影响②工具表面状态和材质的影响③轧制温度的影响④轧制速度的影响（2）提高途径①改变轧件或轧辊的表面状态;②合理的调节轧制速度.（3）实际生产中提高摩擦的措施①热轧时在轧制前几道次的轧辊上刻痕、堆焊；冷轧时，不涂油或涂粘度系数小的油。
②去除轧件表面的氧化铁皮。
③调速轧制。
金属向入口侧流动容易——后滑区，金属向出口侧流动较难——前滑区。
中性面偏向出口侧中性角：中性面对应的圆心角前滑+后滑——延伸。
第2章轧制过程中的宽展研究宽展的意义1.制定合理的压下规程确定成品、坯料尺寸；进行合理的孔型及压下规程设计；2.提高产品质量.分类1）自由宽展：轧制时，金属朝横向流动时，除来自轧辊的摩擦阻力外，不受任何其他的阻碍和限制而自由展宽的量。
2）限制宽展：轧制时，金属朝横向流动时，除来自轧辊的摩擦阻力外，还受孔型侧壁的阻碍和限制而展宽的量。
3）强迫宽展：轧制时，金属朝横向流动时，除来自轧辊的摩擦阻力外，还受轧辊凸峰的切展而强迫金属沿横向流动而展宽的量.宽展的组成滑动宽展△B1 翻平宽展△B2 鼓形宽展△B3影响宽展的因素1.高向移位体积（压下的金属体积）；2.变形区内的轧件变形的纵横阻力比（变形区内轧件的应力状态）。
影响轧件变形的基本因素分析1.变形区形状的影响l /B2.轧辊形状的影响影响宽展的工艺因素1.相对压下量△h/H 或压下量(△h)的影响2.轧辊辊径D的影响3.轧件宽度的影响4.摩擦系数f的影响1）轧制温度对宽展的影响2）轧制速度的影响z3）轧辊表面状态的影响z4）轧件的化学成分的影响z5）轧辊的化学成分对宽展的影响5.轧制道次n的影响6.张力的影响孔型轧制时宽展的特点1.沿轧件宽向压下量不均匀2.孔型侧壁斜度的影响3.轧件与轧辊接触非同时性4.轧制时速差现象第3章轧制过程中的前滑和后滑前滑(现象）：轧制时，轧件的出口速度大于轧辊在该处的线速度。
后滑（现象）：轧制时，轧件的入口速度小于轧辊在该处的线速度的水平分量。
前滑值：通常将轧件出口速度与对应点的轧辊的线速度之差与轧辊线速度之比值称为前滑值。
即后滑值：指轧件入口速度与轧辊在该点处圆周速度的水平分量之差同轧辊圆周速度水平分量之比值。
剩余摩擦力：摩擦力除了克服一切咬入阻力外还有剩余。
影响前滑的因素1）压下率（ε=△h/H）的影响ε↑，Sh ↑。
2）轧件厚度的影响轧后轧件厚度h ↓，Sh ↑3）辊径D的影响D ↑，α↓, Sh ↑。
4）摩擦系数f 的影响摩擦系数f ↑，剩余摩擦力↑，Sh ↑5 ）轧件宽度的影响6）张力的影响Qh ↑，金属向前滑区流动阻力减少，Sh ↑；QH ↑，金属向后滑区流动阻力减少，SH ↑。
7）孔型形状的影响连轧关系：连轧时轧件在轧制线上每一机架的秒流量保持相等的这种关系。
连轧常数：轧件在各机架轧制时的秒流量相等，即为一个常数，该常数称为连轧常数。
堆钢轧制利：头尾尺寸均匀弊：容易折叠、缠辊、跑偏。
拉钢轧制利：不会出现因堆钢而产生事故；弊：轧件头、中、尾尺寸不均。
堆拉系数K：轧件出、入口处的秒流量之比。
堆拉率ε：轧件出、入口秒流量体积差的相对值。
第4章轧制单位压力的计算轧制压力：是指测压仪在压下螺丝下实测的总压力。
即轧件给轧辊的总压力的垂直分量。
研究单位压力p的意义1）通过研究p在接触弧上的分布规律，从而得出P的分布规律。
2）是工艺设计计算的基础z确定p的方法1）理论法：建立在理论分析的基础上（确定变形区内p的分布形式和大小），用计算公式（工程法或平截面法）确定p2）实测法：借助于压力传感器，把压力信号转换成电信号，通过放大或直接送往测量仪器把它记录下来，用实测的轧制总压力除以接触面积，求出平均单位压力p；3）经验公式和图表法：根据大量的实测统计资料，进行一定的数学处理，建立经验公式或图表。
影响单位压力的主要因素1.变形抗力σs 的影响σs ↑，p↑。
1）影响变形抗力的主要因素（1）化学成分和显微组织的影响（2）变形温度的影响（3）变形速度的影响随热轧时变形速度增加，变形抗力升高。
（4）变形程度的影响2.压下率ε的影响3. 轧件厚度H（h）的影响H（h）↓，变形渗透，p↑。
4.辊径D的影响D↑，p ↑。
5.摩擦的影响f↑，p↑。
6.张力q的影响张力q ↑，p ↓。
T.Karman单位压力微分方程的导出1.假设条件1）轧件材质均匀，变形均匀且△B = 0；2 ）单位摩擦力t 沿接触弧均匀分布且f = C；3）忽略轧辊的弹性压扁和轧件的弹性变形主应力方向与轧件的长、宽、高方向一致，且σ1＞σ2＞σ3；其中σ2 =（σ1+σ3）/ 2，故塑性方程为σ1-σ3 = K（K：平面变形抗力）第五章轧制压力计算接触面水平投影面积的计算Ekelund公式几点说明:1)该式是半经验公式,适用于热轧条件下的开坯,板带轧制时前几个道次及型材轧制时的轧制压力计算;2)该式考虑了合金元素对k的影响,也适用于合金钢轧制;3)在型材轧制时,变形区参数用平均值带入计算.第六章轧制力矩及功率MD= M（轧制）+ Mf + M0 + MdMD：主电机轴上的传动力矩；M（轧制）：折算到电机轴上的轧制力矩，使轧件产生塑性变形的力矩。
M （轧制）= Mz / i ；Mf ：克服轧制时发生在轧辊轴承，传动机构等的附加摩擦力矩。
M0：空转力矩，克服轧机空转时，由于各转动件的重量所产生的摩擦力矩。
Md：动力矩，克服轧制时速度变化时各部件的惯性力所产生的力矩。
i ：电机与轧辊之间的传动比。
即减速箱的减速比静力矩（轧机作匀速旋转时所需的力矩）：Mc= M（轧制）+ Mf + M03.轧机的效率（有效系数）：η0= M（轧制）/Mc ×100%一般轧机的效率η0 = 0.5~0.95。
单位能耗曲线：表示每吨产品的能量消耗与总延伸系数（型、线材）或板带厚度（板带材）之间的关系空转力矩：是指克服空载转动轧机主机列时，旋转体的重量在各自不同的轴颈直径处产生的摩擦力矩.负荷图概念：反应轧机负荷与时间变化关系的图称为负荷图静力矩与时间变化的关系图称为静负荷图第七章轧制时的弹塑性曲线1.在热轧板带时，由于某种原因使得成品厚度变薄，根据P-H图试分析其原因，并找出三种调整方法。
2.P-H图的实际意义？应用一：图13-9为已知轧机轧制带材时的弹塑性曲线。
由于某种原因，使摩擦系数增加，原来的塑性曲线将变为虚线所示。
应用二：图13-10为冷轧时的弹塑性曲线实线所示为在一定张应力的情况下轧制工作情况，此时轧制压力为，轧出厚度，假如张力突然增加，达到，塑性曲线将变为虚线所示。
应用三：图13-11表示轧件材料性质的变化在弹塑性曲线上的反映。
应用四：所轧坯料厚度变化时，在弹塑性曲线上的反映如图13-12所示。
2.可以说明轧制过程中的调整原则1）辊缝转换函数的引入：（1）概念：要想改变带材厚度，比如说使轧出厚度减薄0.1mm，调整压下（辊缝）的距离就要大于0.1mm，如果带材比较软，那么稍大一些就可以了，如果带材比较硬，就需要多压下一些，这个轧机的弹性效果称之为辊缝转换函数。
以表示。
2）辊缝转换函数（压下有效系数（3）M、K对产品尺寸的影响：①轧件塑性系数M对产品尺寸的影响对于厚而软的轧件，辊缝转换函数≈1，压下移动较少就可调整尺寸偏差。
对于硬而薄的轧件，辊缝转换函数→0 ，压下调整必须有相当的量才能校正尺寸变化的偏差。
3.1) 辊缝转换函数的引入（4）辊缝转换函数的大小和它的变化，可借助弹塑性曲线来说明。
（a）对于厚而软的轧件，压下移动较少就可调整轧出厚度的尺寸偏差，换言之，此时辊缝转换函数1。
（b）当轧制薄而硬的轧件，压下调整必须有相当的量，才能校正轧出厚度尺寸变化的偏差。
（c）当到一定值后，不管如何调整压下螺丝使其压下，轧出厚度不再变化，此时即0。
2.可以说明轧制过程中的调整原则2）说明调整原则如图，在一个刚度为K的轧机上[曲线(1)]，坯料厚度H1，辊缝S1，成品厚h1 (1)；来料波动为H2 ，压下量增加，轧制压力增加P2，成品厚度h2，如何调整轧机，使成品厚度为h1？1）调压下，如（2）；2）调张力q ,如（3）；3）调轧机刚度，如（3）3. 给出厚度自动控制的基础以P-H图为基础，根据h = S + P/K ，通过对轧件的（入或出口）厚度，进行间接或直接测量，并将实测值与给定的目标值进行比较。
轧制原理部分公式

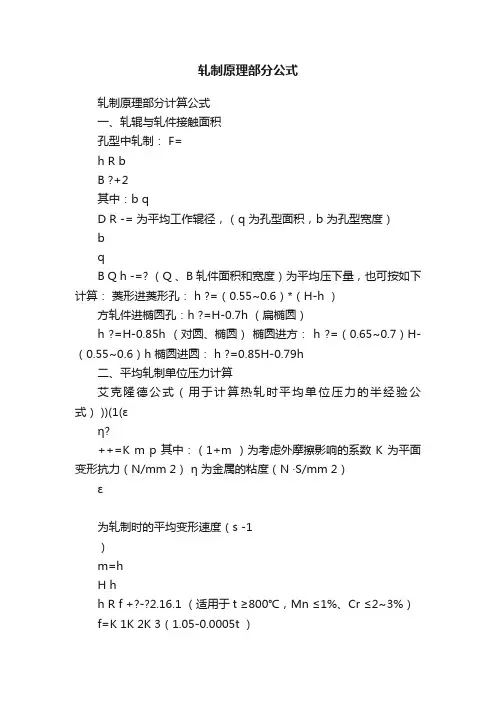

轧制原理部分公式轧制原理部分计算公式一、轧辊与轧件接触面积孔型中轧制： F=h R bB ?+2其中：b qD R -= 为平均工作辊径，（q 为孔型面积，b 为孔型宽度）bqB Q h -=? （Q 、B 轧件面积和宽度）为平均压下量，也可按如下计算：菱形进菱形孔： h ?=（0.55~0.6）*（H-h ）方轧件进椭圆孔：h ?=H-0.7h （扁椭圆）h ?=H-0.85h （对圆、椭圆）椭圆进方： h ?=（0.65~0.7）H-（0.55~0.6）h 椭圆进圆： h ?=0.85H-0.79h二、平均轧制单位压力计算艾克隆德公式（用于计算热轧时平均单位压力的半经验公式）))(1(εη?++=K m p 其中：（1+m ）为考虑外摩擦影响的系数 K 为平面变形抗力（N/mm 2）η 为金属的粘度（N ·S/mm 2）ε为轧制时的平均变形速度（s -1）m=hH hh R f +?-?2.16.1 （适用于t ≥800℃，Mn ≤1%、Cr ≤2~3%）f=K 1K 2K 3（1.05-0.0005t ）R ：孔型中央位置的轧辊半径；△h ：该道次压下量；K1：考虑轧辊的材质影响系数，钢辊K1=1.0，铸铁辊K1=0.8；K2：考虑轧制速度的影响系数，按《塑性变形与轧制原理》图4-12定；K3：考虑到轧件的材质影响系数，按《塑性变形与轧制原理》表4-3定； t ：轧制温度。
K=（137-0.098t ）（1.4+C+Mn+0.3Cr ）N/mm2 η=0.01（137-0.098 t ）·C ＇N ·S/mm 2）（12-?+?=s hH R hV ε三、轧机传动力矩组成及计算M 电=（Mz/i ）+M f +M k +M d其中：i 为电机至轧辊的减速比；Mz=2×P ×ψ×R h ??=p ·ψ·（B+b ）·△h ·RM f =（M f 1）/i+ M f2M f1=P ·d ·f 1P =p ·F=p ·hR bB ?2+ d 为辊颈直径M f2=))(11(1iM Mz f +-η因此推得M f =)1'1('1-+ηηi Mz i M fM K ：空转力矩 Md ：动力矩功率：N=331055.9108.9602??=nM g n M 电电π （千瓦）或者 N=33107108.94.1??=n M n M 电电（马力）n 为电机转速（转/分）2005.8.3。
未再结晶区轧制细化的机理
未再结晶区轧制细化的机理1. 引言嘿，朋友们！今天我们要聊聊一个听起来很高大上的话题，那就是“未再结晶区轧制细化的机理”。
别担心，不用一听到“机理”就感到头疼，我会把这件事情讲得轻松又有趣，保证你听完之后恍如看了一场精彩的电影。
简单来说，轧制就是把材料，比如金属，压成薄片或特定形状的过程。
而“未再结晶区”听起来像是个科学家专用的术语，但其实它就是指在金属塑性变形过程中，金属还没重新结晶的那个阶段。
这时候，金属的颗粒在轧制的作用下，会发生一系列奇妙的变化，就像是大海中的浪花，翻滚着、碰撞着，最后形成了新的形态。
2. 轧制的基本原理2.1 轧制的过程说到轧制，这个过程其实并不复杂。
想象一下，你在厨房里用擀面杖擀面团，面团在杖的压力下变得越来越薄。
轧制金属的原理也是这样，只不过力气要大得多。
轧制的主要目标就是改变金属的形状和性能，让它变得更坚固、更耐用。
在轧制的过程中，金属的颗粒就像被揉捏的面团一样，被迫变形。
未再结晶区的轧制，就像是在进行一次“极限挑战”，金属在压力下不断拉伸、压缩，结果就造成了颗粒的细化。
这个过程不但让金属的强度增加，也提高了它的韧性，就像是一块好牛肉，经过精心的腌制和烹调，口感会更加丰富。
2.2 细化的机理说到机理，简单来说，就是这些变化是怎么发生的。
首先，金属在轧制过程中，晶粒会受到变形力的作用，逐渐变得细小。
你可以把它想象成大树被风刮得枝叶摇摆，最后形成了许多小树枝。
这样，细小的晶粒之间的边界增多了，它们像是建立了更多的邻里关系，这样一来，金属的强度自然就上来了。
而且，这些细小的晶粒还能形成更多的滑移系，通俗点说就是让金属在遭遇外力时，可以更加灵活地应对，不容易被压垮。
就像小猫灵活地躲避危险，反应迅速。
而这就是未再结晶区轧制细化的一个大招：通过细化颗粒，提高金属的整体性能。
3. 实际应用3.1 工业中的重要性在我们的日常生活中，细化的金属材料无处不在。
无论是汽车、飞机，还是我们的手机、电脑，里面都用到了经过未再结晶区轧制的金属。
第9章 轧制原理及工艺(总3、4)
根据图中曲线，可直接得到在一定辊缝和负荷下所能轧出的轧件厚度h： h=S=S0+S′0+P/k 考虑到原始辊缝S0内），则上式可写成： h=S=S0+P/k (9-64) (9-63)
如果把弹性曲线看作一条直线，即忽略弹性弯曲段的部件间隙值S′0（或者把S′0
式中，h—轧件轧出厚度；
S—轧辊实际辊缝； S0—轧辊原始辊缝； P—轧制压力； k—轧机的刚度系数。
图9.25所示，其纵坐标为轧制压力，横坐标为轧件厚度。
塑性曲线可用测压及测出对应的轧出厚度，或理论法近似计算来绘制。
图9.25
轧制塑性曲线
从图9.25可以看到，轧制压力在相当宽的压下量范围内呈直线变化，只是
在压下量较小或较大时，轧制压力才呈曲线变化。 塑性曲线的意义在于分析轧件原始厚度相同时，由于某一工艺因素的变化，
当变形抗力减小时： 轧制压力也随之减小，塑性曲线斜率变小，轧件变薄，如图9.32 (c)所示。 当来料力学性能不均匀或轧制温度、轧制速度发生变化时，轧件的变形 抗力也随之发生变化，从而使轧件的厚度也发生相应的波动。
当张力减小时： 轧制压力变大，此时塑性曲线斜率变大，轧件变厚，如图9.32(d)所示。 反之则变薄。轧制速度是调整张力主要手段。
图9.34 调整张力控制板厚原理图
热轧过程中，若张力过大，易发生拉窄、拉薄等情况，而且张力的变化 范围有限，用调整张力的方法来调整板厚的效率不高，所以热轧一般不 利用张力来控制板厚。 不过新型连轧机组有时会在最后一个机架采用张力微调来控制板厚。 调整张力在冷轧薄板时用得较多。
在厚度波动较小的情况下，可以在张力允许的范围内采用微调对其进行 调整； 厚度波动范围大时应改用调压下的方法进行厚度控制。
孔型轧制方法
孔型轧制方法孔型轧制方法是一种常用的金属塑性加工方法，它是通过将金属板材或棒材在轧制机上进行孔型轧制，从而使其形成一定的孔洞形状，以达到加工金属材料的目的。
本文将对孔型轧制方法的原理、应用及优缺点进行详细介绍。
一、孔型轧制的原理孔型轧制是通过轧制机将金属板材或棒材经过一系列的辊压、拉伸等工序，使其形成一定形状和尺寸的孔洞。
在孔型轧制中，辊的形状和尺寸是关键因素之一，它决定了金属材料的孔洞形状和大小。
此外，金属板材或棒材的厚度、宽度、材质等因素也会影响孔型轧制的效果。
孔型轧制的主要原理是利用轧制机的辊压作用，将金属材料从一个辊缝中通过，使其在一定的压力下发生塑性变形，从而形成孔洞。
孔型轧制主要分为两种方法：一种是利用孔型辊，将金属材料轧制成孔洞形状；另一种是利用普通辊，在轧制过程中通过钢针等工具，将金属材料压出孔洞。
二、孔型轧制的应用孔型轧制方法广泛应用于制造领域，如汽车、航空、航天、船舶、机械等行业。
其中，孔型轧制技术在汽车制造中尤为重要，汽车零部件如发动机气门、缸套、进气歧管等都需要通过孔型轧制技术进行加工。
孔型轧制方法还可以用于制造过滤器、筛网、隔板、散热片、齿轮等零部件。
此外，在建筑、装饰、艺术等领域中，孔型轧制也有广泛的应用，如金属网、屏风、栏杆、装饰板等产品。
三、孔型轧制的优缺点孔型轧制方法具有以下优点：1.孔型轧制可以实现高效、精密的金属加工，加工效率高、成本低。
2.孔型轧制可以制造出形状复杂、尺寸精确、表面光滑的孔洞，具有较高的加工精度和质量。
3.孔型轧制可以适应各种金属材料，如铁、铜、铝、不锈钢等，具有广泛的适用性。
4.孔型轧制可以通过调整辊的形状和尺寸，实现不同形状、大小、密度的孔洞，具有较高的灵活性。
5.孔型轧制可以实现批量生产，适用于大规模生产和定制生产。
但是，孔型轧制方法也有一些缺点：1.孔型轧制需要专业的设备和技术，成本较高。
2.孔型轧制的孔洞形状和尺寸受到辊的形状和尺寸的限制，不如其他加工方法灵活。
棒材工艺轧制原理
• 热轧生产线：热轧生产线主要包括加热炉、轧机、冷却设备等 • 冷轧生产线：冷轧生产线主要包括矫直机、剪切机、冷床等 • 在线轧制生产线：在线轧制生产线主要包括连轧机、飞剪、卷取机等
棒06材工艺轧制技术的发展与展 望
棒材工艺轧制技术的 最新进展
• 棒材工艺轧制技术的最新进展 • 高性能轧制技术：通过优化轧制工艺，提高金属的力学性能和 表面质量 • 智能化轧制技术：利用计算机技术和传感器技术，实现轧制过 程的自动化和智能化 • 环保节能轧制技术：通过优化生产工艺和设备，降低能源消耗 和环境污染
棒材工艺轧制技术的未来挑战
• 技术难题：解决棒材工艺轧制过程中的技术难题，提高 产品质量和生产效率 • 市场竞争：应对市场竞争，提高棒材工艺轧制技术的竞 争力和市场份额
THANK YOU FOR WATCHING
谢谢观看
棒材工艺轧制的基本原理及其影响因素
棒材工艺轧制的基本原理
• 金属在塑性变形过程中的晶格位错和滑移 • 通过改变金属的晶粒形状和晶粒大小来实现塑性变形
棒材工艺轧制的影响因素
• 轧制温度：影响金属的塑性和流动性 • 轧制速度：影响金属的变形速度和冷却速度 • 轧制压力：影响金属的变形程度和密度 • 轧制间隙：影响金属的变形均匀性和表面质量
轧制间隙的调整
• 自动调整：通过自动控制系统实时调整轧制间隙 • 手动调整：根据轧制过程中的实际情况手动调整轧制间 隙
棒03材工艺轧制过程中的组织性 能变化
轧制过程中的微观组织演变
金属在轧制过程中的微观组织变化
• 晶粒形状和大小的变化：轧制过程中晶粒逐渐拉长，晶 粒大小减小 • 晶格位错和滑移的产生：轧制过程中晶格位错和轧制技术的发展趋势 • 高生产效率：提高轧制速度，提高生产效率，降低生产成本 • 高质量：提高金属的力学性能和表面质量，满足市场需求 • 环保节能：降低能源消耗和环境污染，实现可持续发展
轧制成型的原理和应用
轧制成型的原理和应用轧制成型是指利用轧机对金属材料进行加工变形的一种方法。
其原理是利用轧机上的连续动作轧辊对金属材料进行间歇式挤压，使其产生塑性变形，达到获得所需形状和尺寸的目的。
轧制成型的应用广泛，包括金属材料的加工和制造业等领域。
准备工作包括准备金属材料、选取轧机和准备工作台等。
首先，金属材料被切割成适当的长度，并在轧机上选择的轧辊对其进行预压和预热。
这有助于减少材料的硬度和提高塑性，以便进行后续的轧制操作。
轧制过程是指将金属材料送入轧机，经过连续动作的轧辊挤压，使其产生塑性变形。
轧辊由电机驱动，通过齿轮箱和轴承装置与金属材料传递压力。
金属材料在轧辊之间经历多次挤压和伸展，使其形成所需的形状和尺寸。
轧制过程中，轧辊的直径、形状和布置等因素会影响金属材料的变形和厚度控制。
处理过程是指轧制后的成品进行热处理、冷处理和表面处理等工艺，以达到所需的性能和表面质量要求。
热处理包括退火、正火、淬火等方法，用于调整材料的晶粒结构和提高其强度、硬度等性能。
冷处理是指通过冷却和应力处理等方法，进一步提高材料的硬度和抗疲劳性能。
表面处理用于改善金属材料的耐腐蚀性能、外观和装饰效果。
在金属加工领域，轧制成型广泛应用于钢铁、有色金属等金属材料的加工。
其中，钢铁轧制是最常见的应用之一，主要用于生产各种型钢、钢筋等建筑材料。
此外，铝、铜、钛、镁等有色金属的轧制也非常重要，用于生产各种铝型材、铜箔、钛板等产品。
在制造业中，轧制成型用于生产各种金属制品。
例如，汽车工业中的车身和发动机零部件、航空航天工业中的飞机零部件、电子工业中的散热器等。
此外，轧制成型还用于各种管道、容器、锅炉、轴承及压力容器等的生产。
总之，轧制成型作为加工金属材料的重要方法，具有高效、精度高和成本低等优点。
通过合理的轧辊的设计和选择，可以实现对金属材料的变形控制和形状调整，以满足不同行业对于金属制品的需求。
轧钢的基本原理
轧钢的基本原理
1、热轧原理：从炼钢厂出来的钢坯还仅仅是半成品，必须到轧钢厂去进行轧制以后，才能成为合格的产品。
从炼钢厂送过来的连铸坯，首先是进入加热炉，然后经过初轧机反复轧制之后，进入精轧机。
轧钢属于金属压力加工，说简单点，轧钢板就像压面条，经过擀面杖的多次挤压与推进，面就越擀越薄。
在热轧生产线上，轧坯加热变软，被辊道送入轧机，最后轧成用户要求的尺寸。
轧钢是连续的不间断的作业，钢带在辊道上运行速度快，设备自动化程度高，效率也高。
从平炉出来的钢锭也可以成为钢板，但首先要经过加热和初轧开坯才能送到热轧线上进行轧制，工序改用连铸坯就简单多了，一般连铸坯的厚度为150~250mm，先经过除磷到初轧，经辊道进入精轧轧机，精轧机由7架4辊式轧机组成，机前装有测速辊和飞剪，切除板面头部。
精轧机的速度可以达到23m/s。
2、冷轧原理：与热轧相比，冷轧厂的加工线比较分散，冷轧产品主要有普通冷轧板、涂镀层板也就是镀锡板、镀锌板和彩涂板。
经过热轧厂送来的钢卷，先要经过连续三次技术处理，先要用盐酸除去氧化膜，然后才能送到冷轧机组。
在冷轧机上，开卷机将钢卷打开，然后将钢带引入五机架连轧机轧成薄带卷。
《金属的轧制》课件
CATALOGUE
目 录
• 轧制技术概述 • 轧制的基本原理 • 轧制工艺流程 • 轧制设备与工具 • 轧制技术的发展趋势与展望
01
CATALOGUE
轧制技术概述
轧制技术的定义
轧制技术是通过旋转轧辊对金属施加压力，使其发生连续塑性变形的工艺过程。
轧制技术的基本原理是利用轧辊与金属之间的摩擦力，使金属产生连续的塑性变形 ，从而获得所需形状和性能的金属制品。
。
通过引入先进的传感器、控制 器和优化算法，实现对轧制过 程的实时监测和控制，提高产
品质量和生产效率。
智能化与自动化的轧制过程可 以减少人工干预和操作误差， 提高生产安全性和稳定性。
未来轧制过程的智能化与自动 化将进一步发展，实现更加智 能化的生产管理和决策支持。
新材料与新工艺的轧制技术探索
01 02 03 04
粗轧机
用于进一步轧制原料，使其接近成品 尺寸，通常具有中等轧制压力和道次 数。
精轧机
用于最终轧制成品，具有较小的轧制 压力和较多的道次数，以确保产品精 度和表面质量。
连轧机
多台轧机连续排列，实现连续轧制， 提高生产效率和产品质量。
轧辊的类型与材料选择
热轧辊
承受高温和较大轧制力，通常选 用高硬度和耐热性好的材料，如
随着新材料和新工艺的不断涌现，轧制技术也在不断探索和创新。
新材料如高强度钢、不锈钢、钛合金等具有更高的强度和耐腐蚀性能 ，需要新的轧制技术和工艺来满足其加工要求。
新工艺如轧制复合技术、轧制变形控制技术等可以显著提高产品质量 和性能，满足更加复杂和多样化的市场需求。
探索新材料与新工艺的轧制技术需要不断投入研发力量，加强产学研 合作和技术交流，推动轧制技术的不断创新和发展。
轧制原理教学课件PPT轧制力矩及功率
7.3.2 按摩擦力确定
摩擦力产生的轧制力矩：Mz=2R(T1-T2) T1：后滑区摩擦力， T1 = f p B R(-) T2：前滑区摩擦力，T2 = f p B R Mz=2 f p B R2(-2) 角难以准确确定， 应用有一定困难。
T
15/44
7.3.3 按能耗曲线确定 1.概念
是指克服空载转动轧机主机列时旋转体的重量在各自不同的轴颈直径处产生的摩擦力矩不轧钢时传动轧机主机列所需的力矩一般根据旋转零件的重量及其轴承中的摩擦圆半径来计算轧机空转时在轴承传动机构所增加的摩擦力矩
7.轧制力矩及功率
安徽工业大学材料学院 2012.10.24
1/44
主要内容：
7.1 主电机传动轧辊所需的力矩
1.选择电机，满足工艺要求。 (Mmax Nmax 选电机)
2.校核电机，制定合理的工艺规程。
(Mjum≤Mer；Mmax≤ KGMer)
总而言之，轧制力矩和功率是验算轧机主电机能力、 传动机构强度和设计新轧机的重要参数，故必须正确 确定。
4/44
7.1.2 传动力矩的组成
电 机
减 速 箱
y y y
7.2轧制力矩Mz的概念
B pxdx Pa( x为微分单元体的力臂，用a表示)
0
l
：变形区内任一角度； B：轧件的平均宽度， B
BH Bh 2
10/44
7.3轧制力矩Mz的确定
7.3.1 按轧制压力确定
1.简单轧制
转动一个辊所需轧制力矩： Mz=Pa 转动两个辊所需轧制力矩： Mz=2Pa a=Rsin
对新式轧机取下限，对旧式轧机取上限。
27/44
7.4.3 动力矩Md 的确定
轧制原理
名词解释：1均匀变形理论：由于未发生塑性变形的前后外端的强制作用；沿轧件断面高度方向上变形，应力和金属流动分布都是均匀的。
2外端：在变形过程中的某一瞬时，不直接承受工具作用面处于变形区以外的部分。
3前滑（后滑）：金属沿轧制方向流动分速度大于（小于）轧辊沿轧制方向分速度。
4宽展：在轧制过程中，轧件厚度方向收到轧辊压缩作用，金属将按照最小阻力定律向纵向和横向流动，由移动为横向的体积所引起的轧件宽度变化。
5宽展的分类：自由宽展，限制宽展，强迫宽展。
6轧制压力：用安装在压下螺丝下的测压仪实测的总压力，即轧件给轧辊的总压力的垂直分量。
7咬入角：轧件与轧辊相接触的圆弧所对应的圆心角8接触弧长：轧件与轧辊相接触的圆弧的水平投影长度9轧材按断面形状分类：板带材，型材，管材等10板带材：是宽度和厚度比值较大的扁平断面刚才，包括板片和带卷。
按轧制方法分为：冷轧板带和热轧板带。
11影响轧制时金属变形的主要原因：①接触表面外摩擦的作用②变形区外的金属外端的作用③变形区几何形状的影响④轧辊形状和尺寸12、静负荷图：把静止距随时间变化的图称静负荷图。
简答题1、前滑值与轧制参数的关系：①前滑值与中性角，咬入角，延伸系数的关系：随中性角，咬入角，延伸系数的增加而增加。
②与轧辊直径关系：随轧辊直径增加而增大。
③与轧件厚度及压下率的关系：出口厚度减小，前滑值增加。
压下率增加，前滑值增加。
④与轧件宽度的关系：相对宽度较小时，前滑随板宽增大而增大；当宽度达到一定值后，前滑值不再明显的增加。
⑤张力对前滑的影响：有张力时前滑值增加。
2、影响轧件咬入的因素：①轧辊直径和压下量对咬入的影响△h=c时D增大α减小D＝c时，△h减小α减小α＝c时，△h与D成正比②水平作用力对咬入的影响：顺轧制方向的外力，皆有助于轧件咬入③轧辊表面状态对咬入的影响：轧辊表面越粗糙，则摩擦因素越大，越有利于咬入④轧辊速度对咬入的影响：轧辊圆周速度增大，不利于轧件咬入⑤轧件形状对咬入的影响，⑥非简单轧制过程不利于咬入3、措施：①凡是能够降低咬入角α和提高摩擦角β的措施皆有利于咬入②合理使用润滑剂③清楚炉尘和氧化铁皮④若不能正常咬入时，撒沙或氧化铁皮改善咬入⑤轧件温度过高，搁置一段时间更容易咬入⑥型钢轧机的孔型有较小的孔型侧壁斜度时，有利于咬入⑦调整轧制速度4、简单轧制条件：①轧件除受轧辊作用外，不受其他任何外力作用②上下俩个辊均为主传动，且轧辊直径相等，转速相等并恒定，轧辊无切槽且为刚性体③轧件的机械性质均匀一致，即变形温度一致变形抗力一致，变形一致。
