弹簧制动气室原理培训(3530 3519)
双腔隔膜制动气室结构及功能说明完整版
双腔隔膜制动气室结构及功能说明
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
附图1，30/30双膜片制动气室结构图：
附图2，30/24膜片弹簧制动气室结构图：
由图示结构可知，两种气室工作原理是一样的，前腔为行车制动工作腔，后腔为驻车制动工作腔，在进气口附近有“行车”或“11”及“停车”“12”字样，分别表示通向行车制动腔和驻车制动腔。
按以下几个工作状态说明其工作原理：
1、行车时，后腔充气解除驻车弹簧力，推杆退回0行程状态并解除制动，在行车过程中后腔保持充气；
2、行车制动时，前腔充气，前腔膜片推动推杆，产生制动力，制动力的大小与通入的气压成正比；
3、驻车制动时，前、后腔均通大气，后腔弹簧力传递至推杆产生制动力，制动力大小基本等于前后腔弹簧力之差。
两种气室对比如下：
30/30双膜片制动气室 30/24膜片弹簧制动气室
前腔制动力 前腔有效面积相同，制动力一样
驻车制动力 2/3行程时5800N左右 2/3行程时，6800N左右
解除弹簧力气压 面积大，所需气压小 面积小，所需气压大
制造成本 低 高
复合制动气室工作原理
复合制动气室工作原理
今天咱们来唠唠复合制动气室的工作原理，这东西可挺有趣的呢！
你看啊，复合制动气室就像是汽车制动系统里的一个小魔法盒。它主要由两部分组成，一部分是膜片制动气室，另一部分是弹簧制动气室。这俩就像一对好搭档，在汽车刹车的时候可起着超级重要的作用哦。
先来说说膜片制动气室吧。当你踩下刹车踏板的时候，就像是给汽车的制动系统发送了一个紧急信号。这个时候呢，压缩空气就会像一群听话的小士兵，快速地冲进膜片制动气室。压缩空气一进来，就开始对膜片施加压力啦。膜片就像一个被轻轻推了一下的小胖子，它可不能就这么干站着呀，于是就开始往一边移动。膜片一移动，就带动了推杆。这个推杆就像是膜片的小跟班，膜片往哪走，它就跟着往哪走。推杆一动，就会把这个力量传递到制动蹄或者制动钳上，这样就开始对车轮进行制动啦。就好像是有一只无形的手，轻轻地拉住了车轮，让它慢下来。
再说说弹簧制动气室。这个弹簧制动气室啊，在平常的时候就像是一个默默待命的小卫士。它里面有一个很强壮的弹簧，这个弹簧就像一个充满力量的大力士，被紧紧地压缩着。当汽车正常行驶的时候，这个弹簧就老老实实地待在那。可是一旦出现了特殊情况，比如说压缩空气供应不足了，或者是整个制动系统出了点小故障，这个弹簧制动气室就开始发挥它的威力啦。没有了压缩空气的压制，那个强壮的弹簧就像被解开了封印一样，一下子就弹开了。弹簧一弹开，也会推动推杆，这个推杆也会把力量传递到制动蹄或者制动钳上，这样就又多了一道保险，确保汽车能够停下来。这就像是汽车的双重保护锁，一个是正常情况下的压缩空气制动，一个是紧急情况下的弹簧制动。
你想啊，要是只有膜片制动气室，万一压缩空气那一路出了问题，汽车不就危险了嘛。但是有了弹簧制动气室这个小备胎，就好像给汽车的刹车系统穿上了一层厚厚的铠甲。这两个部分配合起来，就像两个小伙伴手拉手，共同守护着汽车的安全。
而且啊，复合制动气室在不同的路况下也能很好地适应呢。在平坦的公路上，膜片制动气室就可以轻松应对正常的刹车需求。当汽车行驶在一些复杂的路况，比如下陡坡或者在湿滑的路面上时，弹簧制动气室就像是一个随时准备出击的小超人，一旦有任何风吹草动，它就立刻行动起来，和膜片制动气室一起让汽车稳稳地停下来。
双腔隔膜制动气室结构及功能说明
附图1，30/30双膜片制动气室结构图：
附图2，30/24膜片弹簧制动气室结构图：
由图示结构可知，两种气室工作原理是一样的，前腔为行车制动工作腔，后腔为驻车制动工作腔，在进气口附近有“行车”或“11”及“停车”“12”字样，分别表示通向行车制动腔和驻车制动腔。
按以下几个工作状态说明其工作原理：
1、行车时，后腔充气解除驻车弹簧力，推杆退回0行程状态并解除制动，在行车过程中后腔保持充气；
2、行车制动时，前腔充气，前腔膜片推动推杆，产生制动力，制动力的大小与通入的气压成正比；
3、驻车制动时，前、后腔均通大气，后腔弹簧力传递至推杆产生制动力，制动力大小基本等于前后腔弹簧力之差。
两种气室对比如下：
30/30双膜片制动气室 30/24膜片弹簧制动气室
前腔制动力 前腔有效面积相同，制动力一样
驻车制动力 2/3行程时5800N左右 2/3行程时，6800N左右
解除弹簧力气压 面积大，所需气压小 面积小，所需气压大
制造成本 低 高

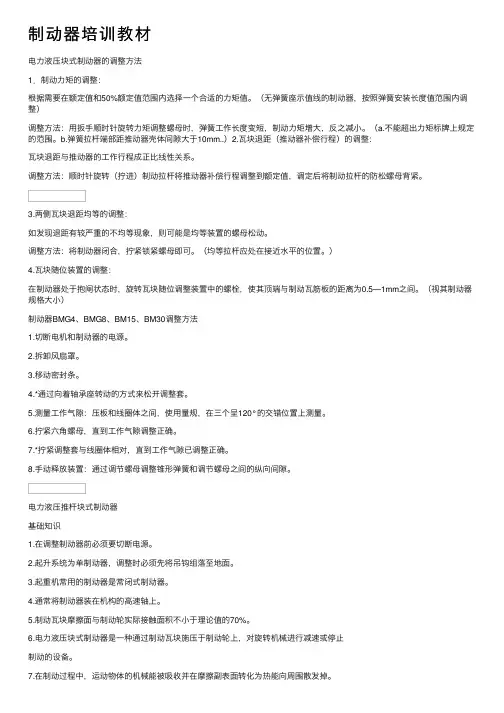

制动器培训教材
制动器培训教材
电⼒液压块式制动器的调整⽅法1．制动⼒矩的调整：
根据需要在额定值和50%额定值范围内选择⼀个合适的⼒矩值。（⽆弹簧座⽰值线的制动器，按照弹簧安装长度值范围内调整）
调整⽅法：⽤扳⼿顺时针旋转⼒矩调整螺母时，弹簧⼯作长度变短，制动⼒矩增⼤，反之减⼩。（a.不能超出⼒矩标牌上规定的范围。b.弹簧拉杆端部距推动器壳体间隙⼤于10mm..）2.⽡块退距（推动器补偿⾏程）的调整：
⽡块退距与推动器的⼯作⾏程成正⽐线性关系。调整⽅法：顺时针旋转（拧进）制动拉杆将推动器补偿⾏程调整到额定值，调定后将制动拉杆的防松螺母背紧。
3.两侧⽡块退距均等的调整：
如发现退距有较严重的不均等现象，则可能是均等装置的螺母松动。
调整⽅法：将制动器闭合，拧紧锁紧螺母即可。（均等拉杆应处在接近⽔平的位置。）4.⽡块随位装置的调整：
在制动器处于抱闸状态时，旋转⽡块随位调整装置中的螺栓，使其顶端与制动⽡筋板的距离为0.5—1mm之间。（视其制动器规格⼤⼩）
制动器BMG4、BMG8、BM15、BM30调整⽅法1.切断电机和制动器的电源。
2.拆卸风扇罩。
3.移动密封条。
4.*通过向着轴承座转动的⽅式来松开调整套。
5.测量⼯作⽓隙：压板和线圈体之间，使⽤量规，在三个呈120°的交错位置上测量。
6.拧紧六⾓螺母，直到⼯作⽓隙调整正确。
7.*拧紧调整套与线圈体相对，直到⼯作⽓隙已调整正确。
8.⼿动释放装置：通过调节螺母调整锥形弹簧和调节螺母之间的纵向间隙。
电⼒液压推杆块式制动器
基础知识1.在调整制动器前必须要切断电源。
2.起升系统为单制动器，调整时必须先将吊钩组落⾄地⾯。
3.起重机常⽤的制动器是常闭式制动器。
4.通常将制动器装在机构的⾼速轴上。
5.制动⽡块摩擦⾯与制动轮实际接触⾯积不⼩于理论值的70%。
6.电⼒液压块式制动器是⼀种通过制动⽡块施压于制动轮上，对旋转机械进⾏减速或停⽌
制动的设备。7.在制动过程中，运动物体的机械能被吸收并在摩擦副表⾯转化为热能向周围散发掉。8.没有经过充分跑合运动的新安装制动器（衬垫）由于制动轮贴合不好，其制动⼒矩可能
各类制动气阀的原理图
各类制动气阀的原理图 希望能帮助各位司机
安全阀 3523C-010.jpg (22.79 KB)
串联双腔制动阀 3514FT-010.jpg (48.81 KB)
串联双腔制动阀 3514N2-010.jpg (42.39 KB)
串联双腔制动阀 3514V66-001.jpg (45.97 KB)
单管路保护阀 3515D5-010.jpg (25.83 KB)
串联双腔制动阀 3514V66-001.jpg (45.97 KB)
给自卸车"加个盖" 自卸车密闭顶盖简介
各类制动气阀的原理图
挂车控制阀 3522E1-010.jpg (27.92 KB) 单管路保护阀 3515D45-010.jpg (28.95 KB) 单向阀 3525C1-010.jpg (24.54 KB) 弹制动气室3530Z15 001 002.jpg (44.85 KB) 放水阀 3513D-040.jpg (21.83 KB) 给自卸车"加个盖" 自卸车密闭顶盖简介
调整臂
继动阀 3527F65 010.jpg (31.38 KB) 挂车控制阀 3522N2-010.jpg (34.5 KB) 挂车控制阀 3522N-001.jpg (42.16 KB) 挂车控制阀 3522Z07-001（010).jpg (47.62 KB) 继动阀 3527D9-010.jpg (31.38 KB)
各类制动气阀的原理图
继动阀 3527N50 010.jpg (33.2 KB) 继动阀 3527Z26-001（010).jpg (29.98 KB) 减压快放阀 3543D-010-B.jpg (28.98 KB) 紧急继动阀 3517D5-010.jpg (40.02 KB) 快放阀3533E1-010 3533N1-010.jpg (33.04 KB)
调整臂

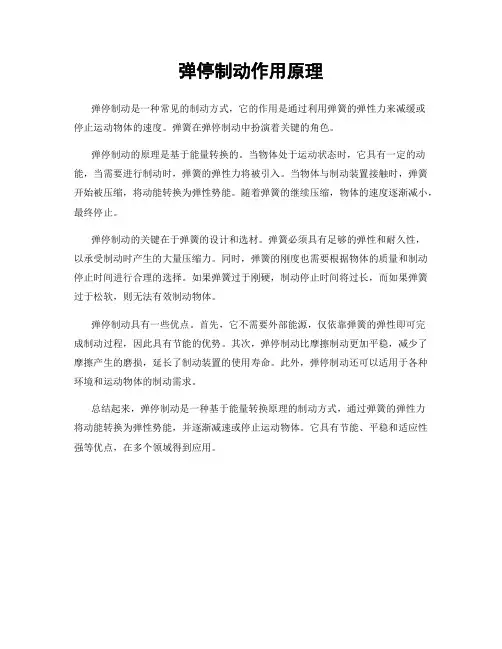

弹停制动作用原理
弹停制动作用原理
弹停制动是一种常见的制动方式，它的作用是通过利用弹簧的弹性力来减缓或停止运动物体的速度。弹簧在弹停制动中扮演着关键的角色。
弹停制动的原理是基于能量转换的。当物体处于运动状态时，它具有一定的动能，当需要进行制动时，弹簧的弹性力将被引入。当物体与制动装置接触时，弹簧开始被压缩，将动能转换为弹性势能。随着弹簧的继续压缩，物体的速度逐渐减小，最终停止。
弹停制动的关键在于弹簧的设计和选材。弹簧必须具有足够的弹性和耐久性，以承受制动时产生的大量压缩力。同时，弹簧的刚度也需要根据物体的质量和制动停止时间进行合理的选择。如果弹簧过于刚硬，制动停止时间将过长，而如果弹簧过于松软，则无法有效制动物体。
弹停制动具有一些优点。首先，它不需要外部能源，仅依靠弹簧的弹性即可完成制动过程，因此具有节能的优势。其次，弹停制动比摩擦制动更加平稳，减少了摩擦产生的磨损，延长了制动装置的使用寿命。此外，弹停制动还可以适用于各种环境和运动物体的制动需求。
总结起来，弹停制动是一种基于能量转换原理的制动方式，通过弹簧的弹性力将动能转换为弹性势能，并逐渐减速或停止运动物体。它具有节能、平稳和适应性强等优点，在多个领域得到应用。
气弹簧培训资料
气弹簧培训资料
简介：
气弹簧是一种常见的机械设备，广泛应用于工业生产和生活中的各个领域。气弹簧具有承载力大、可调性强、反应灵敏等特点，在机械领域中有着重要的作用。本文档将介绍气弹簧的基本知识、工作原理、常见应用和维护保养等内容，帮助读者深入了解和应用气弹簧。
一、气弹簧的基本知识
1. 气弹簧的定义和结构
2. 气弹簧的组成部分
3. 气弹簧的分类和规格
4. 气弹簧的材料和加工工艺
二、气弹簧的工作原理
1. 气弹簧的压力与密闭性
2. 气弹簧的压缩与膨胀 3. 气弹簧的负载与力学特性
三、气弹簧的应用领域
1. 汽车工业中的气弹簧应用
2. 机械设备中的气弹簧应用
3. 制造业中的气弹簧应用
4. 其他行业中的气弹簧应用
四、气弹簧的维护保养
1. 气弹簧的安装注意事项
2. 气弹簧的检查与维护
3. 气弹簧的寿命与更换
五、气弹簧的市场和发展趋势
1. 全球气弹簧市场概况
2. 气弹簧行业的竞争格局
3. 气弹簧的发展趋势与前景展望 六、气弹簧的安全使用和注意事项
1. 气弹簧的使用安全性注意事项
2. 气弹簧的应急处理方法
3. 气弹簧相关职业的安全培训要求
结语：
气弹簧作为一种重要的机械设备，在工业生产和生活中发挥着不可替代的作用。本文档对气弹簧的基本知识、工作原理、应用领域、维护保养以及安全使用等方面进行了详细介绍。希望能够帮助读者更好地了解和应用气弹簧，确保其在工作中的安全性和有效性。同事也希望气弹簧行业能够继续发展壮大，为各行各业的发展做出更大的贡献。
制动气室工作原理
制动气室工作原理
制动气室是一种用于实现机械设备制动的关键元件，其工作原理基于气体的物理特性。
首先，在制动气室中，需要有一定压力的气体充填。通常使用的气体是压缩空气，通过气源系统供应给制动气室。当气源系统施加压力时，气体流入制动气室，使其内部气压上升。
当制动气室得到足够的气体供应并准备就绪后，制动装置即可开始工作。通过控制系统发出的指令，制动气室内的气体可以被释放或封锁，从而实现制动效果。
在制动过程中，释放气体是制动气室的关键。当气压释放时，气体通过特殊设计的通道和阀门，通过制动装置施加制动力。即使在高速运动中，制动气室也能通过控制系统实现快速的气体释放，从而迅速响应制动指令。
制动气室的封锁也是其工作的一部分。当不需要制动效果时，控制系统可以关闭气体释放通道，从而封锁制动气室。这样可以避免制动气室自主释放气体，保持制动装置处于释放状态。
总结起来，制动气室通过充填和释放气体，实现对制动装置的控制。通过气体的物理特性，制动气室能够在短时间内建立和释放压力，从而实现高效的制动效果。
储能弹簧制动气室使用说明书
储能弹簧制动气室使用说明书
储能弹簧制动气室是在消化吸收西德WABCO公司同类产品技术基础上研制而成的新型组合式储能弹簧制动气室,用于为车轮制动器提供驱动力。产品由膜片腔（用于行车制动）和弹簧腔（用于辅助制动和驻车制动）两个独立的部分组成，其弹簧腔分设置有机械式解除制动装置。
一、工作原理：
在行驶状态，a腔气压为零，从手制动阀来的压缩空气通过进口“12”进入b腔，使活塞(2)克服制动弹簧(1)的弹力后移，制动气室处于解除制动状态(即顶杆(5)处于行程为零的位置)。
进行行车制动时，由气制动阀来的压缩空气通过进口“11”进入a腔，使膜片(4)推动顶杆(5)前移，驱动车轮制动器制动臂使车轮制动。
进行驻车制动时，通过操纵手制动阀，b腔中的压缩空气经接口“12”全部排出，制动弹簧(1)推动活塞(2)和顶杆(5)前移，驱动制动臂使车轮制动。
如果使用手制动阀等具有渐进控制特征的手制动阀，则在必要时(如行车制动系统失效时)可以操纵手制动阀全部或部分地释放b腔中的气压，从而起到全部或部分的制动作用，使行驶的车辆减速或停驶，即所谓“应急制动”。
由产品结构可以看出，要使制动弹簧(1)后移，以解除车辆制动状态，活塞(2)上的气压必须达到一定值，所以产品还具有安全制动功能，即当贮气筒气压未达到额定值时，车辆无法开动，而在车辆行驶过程中，如因某些故障使制动气路气压不足，可自动将车刹住，从而避免发生事故。我厂生产的制动气室完全解除制动(即使顶杆(5)向后退到行程为零位置)气压即“松脱压力”为0.51±0.04MPa，与WABCO公司及目前世界通用的弹簧制动气室指标相同。
在车辆气制动系统或弹簧制动管路失效时，由于制动气室的安全制动作用使车辆停驶。如需解除制动，可用扳手将传力螺杆(6)反时针拧出，带动活塞(2)后移，压缩制动弹簧(1)使制动状态解除。进行上述操作时，宜由进口“12”充入不低于松脱压力的气压，以便于传力螺杆(6)的拧出。
双膜片弹簧制动气室工作原理
双膜片弹簧制动气室工作原理
双膜片弹簧制动气室是一种常用于各种车辆和机械设备中的制动装置。它的工作原理是基于双膜片弹簧的特性以及气体的压缩和释放过程。本文将详细介绍双膜片弹簧制动气室的工作原理。
双膜片弹簧制动气室由两个金属膜片和一个弹簧组成。膜片通常由高强度钢制成，具有良好的弹性和耐久性。弹簧则起到支撑和恢复力的作用。
当制动气室处于不工作状态时，气室内外的压力相等，双膜片弹簧保持平衡。当需要制动时，通过控制系统向制动气室供气，增加气室内的压力，使膜片弯曲并压缩弹簧。
当气室内的压力增加到一定程度时，膜片的形态发生变化，弹簧开始被压缩。此时，制动气室内的气体压力将传递给制动器，通过摩擦将轮胎或机械设备的运动转化为热量，从而实现制动效果。
在制动过程中，制动气室内的气体压力保持稳定，膜片和弹簧的变形也保持一定程度的平衡。当制动器释放时，控制系统停止供气，制动气室内的气体压力逐渐恢复到初始状态，膜片和弹簧也恢复到原始形态。
双膜片弹簧制动气室的工作原理基于弹簧和膜片的力学特性以及气体的压缩和释放过程。在制动时，通过控制气压的变化，使膜片和弹簧发生变形，从而实现制动效果。当制动器释放时，气室内的气压恢复到初始状态，膜片和弹簧也恢复到原来的形态。
双膜片弹簧制动气室具有灵活性、可靠性和稳定性等优点。它适用于各种车辆和机械设备中的制动装置，如汽车、火车、工程机械等。同时，由于双膜片弹簧制动气室的工作原理简单，维护和维修也相对容易。
双膜片弹簧制动气室是一种常用的制动装置，它通过控制气压的变化，利用弹簧和膜片的力学特性，实现车辆或机械设备的制动效果。它在各种工况下都表现出了良好的稳定性和可靠性，因此被广泛应用于各个领域。
