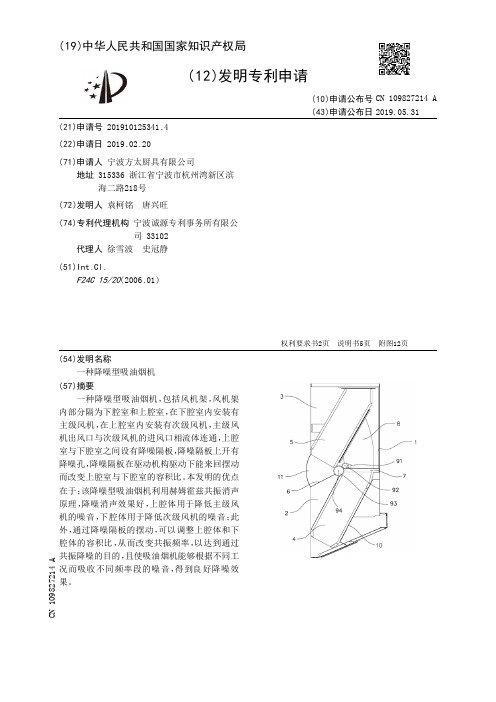

【CN109827214A】一种降噪型吸油烟机【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910125341.4(22)申请日 2019.02.20(71)申请人 宁波方太厨具有限公司地址 315336 浙江省宁波市杭州湾新区滨海二路218号(72)发明人 袁柯铭 唐兴旺 (74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 徐雪波 史冠静(51)Int.Cl.F24C 15/20(2006.01)(54)发明名称一种降噪型吸油烟机(57)摘要一种降噪型吸油烟机，包括风机架，风机架内部分隔为下腔室和上腔室，在下腔室内安装有主级风机，在上腔室内安装有次级风机，主级风机出风口与次级风机的进风口相流体连通，上腔室与下腔室之间设有降噪隔板，降噪隔板上开有降噪孔，降噪隔板在驱动机构驱动下能来回摆动而改变上腔室与下腔室的容积比。
本发明的优点在于：该降噪型吸油烟机利用赫姆霍兹共振消声原理，降噪消声效果好，上腔体用于降低主级风机的噪音，下腔体用于降低次级风机的噪音；此外，通过降噪隔板的摆动，可以调整上腔体和下腔体的容积比，从而改变共振频率，以达到通过共振降噪的目的，且使吸油烟机能够根据不同工况而吸收不同频率段的噪音，得到良好降噪效果。
权利要求书2页 说明书5页 附图12页CN 109827214 A 2019.05.31C N 109827214A权 利 要 求 书1/2页CN 109827214 A1.一种降噪型吸油烟机，包括风机架(1)，所述风机架(1)内部分隔为下腔室(2)和上腔室(3)，在所述下腔室(2)内安装有主级风机(4)，在所述上腔室(3)内安装有次级风机(5)，所述主级风机(4)的出风口与次级风机(5)的进风口相流体连通，其特征在于：所述上腔室(3)与下腔室(2)之间设有降噪隔板(6)，所述降噪隔板(6)上开有降噪孔(61)，所述降噪隔板(6)在驱动机构驱动下能来回摆动而改变上腔室(3)与下腔室(2)的容积比。

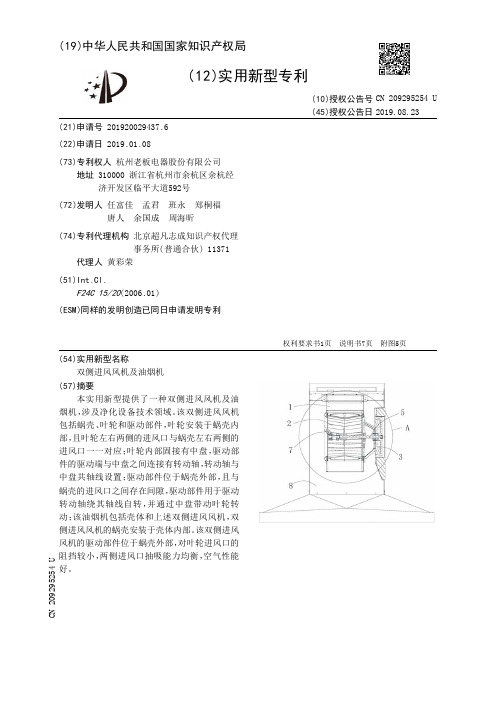

【CN209295254U】双侧进风风机及油烟机【专利】
8 .根据权利要求7所述的油烟机，其特征在于，所述双侧进风风机的两个进风口分别朝 向左右两侧或前后两侧。
9 .根据权利要求7或8所述的油烟机，其特征在于，所述驱动部件(3)位于所述壳体(8) 内部，所述壳体(8)与所述驱动部件(3)对应的位置设有安装孔(83)。
4 .根据权利要求1－3中任一项所述的双侧进风风机，其特征在于，所述蜗壳(1)上设有 支撑部件，所述转动轴(5)穿过所述支撑部件，且枢接于所述支撑部件。
5 .根据权利要求4所述的双侧进风风机，其特征在于，所述支撑部件包括至少两个支撑 架，所述支撑架分布于所述中盘的两侧位置。
6 .根据权利要求1－3中任一项所述的双侧进风风机，其特征在于，所述驱动部件(3)外 罩设有降噪部件。
实用新型内容 [0005] 本实用新型的目的在于提供一种双侧进风风机及油烟机，以解决现有技术中存在 的双侧进风风机两侧进风口的抽吸能力不均衡，一侧抽吸能力较差的技术问题。 [0006] 本实用新型提供的双侧进风风机，包括蜗壳、叶轮和驱动部件，所述叶轮安装于所 述蜗壳内部，且所述叶轮左右两侧的进风口与所述蜗壳左右两侧的进风口一一对应； [0007] 所述叶轮内部固接有中盘，所述驱动部件的驱动端与所述中盘之间连接有转动 轴，所述转动轴与所述中盘共轴线设置；所述驱动部件位于所述蜗壳外部，且与所述蜗壳的 进风口之间存在间隙 ，所述驱动部件 用于驱动所述转动轴绕其轴线自转 ，并通过所述中盘 带动所述叶轮转动。 [0008] 进一步的，所述蜗壳的外壁上固接有固定架，所述驱动部件固接于所述固定架上。 [0009] 进一步的，所述固定架包括固定台和至少两根固定臂，所述固定臂连接于所述蜗 壳 与所述固定台之间 ，且沿所述固定台的 周向分散分布 ；所述驱动部件固接于所述固定台 上。 [0010] 进一步的，所述蜗壳上设有支撑部件，所述转动轴穿过所述支撑部件，且枢接于所 述支撑部件。 [0011] 进一步的，所述支撑部件包括至少两个支撑架，所述支撑架分布于所述中盘的两 侧位置。 [0012] 进一步的，所述驱动部件外罩设有降噪部件。 [0013] 本实用新型的另一个目的在于提供一种油烟机，包括壳体和上述双侧进风风机， 所述双侧进风风机的蜗壳安装于所述壳体内部。 [0014] 进一步的，所述双侧进风风机的两个进风口分别朝向左右两侧或前后两侧。 [0015] 进一步的，所述驱动部件位于所述壳体内部，所述壳体与所述驱动部件对应的位

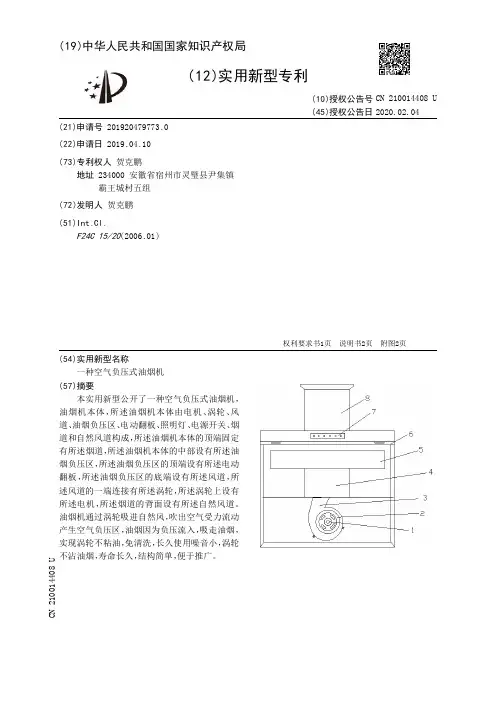

【CN210014408U】一种空气负压式油烟机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920479773.0(22)申请日 2019.04.10(73)专利权人 贺克鹏地址 234000 安徽省宿州市灵璧县尹集镇霸王城村五组(72)发明人 贺克鹏 (51)Int.Cl.F24C 15/20(2006.01)(54)实用新型名称一种空气负压式油烟机(57)摘要本实用新型公开了一种空气负压式油烟机，油烟机本体，所述油烟机本体由电机、涡轮、风道、油烟负压区、电动翻板、照明灯、电源开关、烟道和自然风道构成，所述油烟机本体的顶端固定有所述烟道，所述油烟机本体的中部设有所述油烟负压区，所述油烟负压区的顶端设有所述电动翻板，所述油烟负压区的底端设有所述风道，所述风道的一端连接有所述涡轮，所述涡轮上设有所述电机，所述烟道的背面设有所述自然风道。
油烟机通过涡轮吸进自然风，吹出空气受力流动产生空气负压区，油烟因为负压流入，吸走油烟，实现涡轮不粘油，免清洗，长久使用噪音小，涡轮不沾油烟，寿命长久，结构简单，便于推广。
权利要求书1页 说明书2页 附图2页CN 210014408 U 2020.02.04C N 210014408U权 利 要 求 书1/1页CN 210014408 U1.一种空气负压式油烟机，包括油烟机本体，其特征在于：所述油烟机本体由电机（1）、涡轮（2）、风道（3）、油烟负压区（4）、电动翻板（5）、照明灯（6）、电源开关（7）、烟道（8）和自然风道（9）构成，所述油烟机本体的顶端固定有所述烟道（8），所述油烟机本体的中部设有所述油烟负压区（4），所述油烟负压区（4）的顶端设有所述电动翻板（5），所述油烟负压区（4）的底端设有所述风道（3），所述风道（3）的一端连接有所述涡轮（2），所述涡轮（2）上设有所述电机（1），所述烟道（8）的背面设有所述自然风道（9）。
2.根据权利要求1所述的一种空气负压式油烟机，其特征在于：所述烟道（8）和所述自然风道（9）均采用不锈钢材料制成，焊接在所述油烟机本体的外壳上，所述自然风道（9）与所述涡轮（2）相连，所述烟道（8）与所述油烟负压区（4）相连。

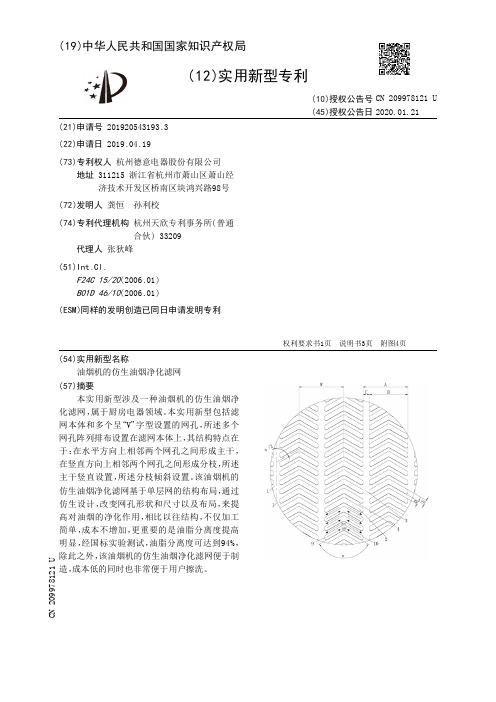

【CN209978121U】油烟机的仿生油烟净化滤网【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920543193.3(22)申请日 2019.04.19(73)专利权人 杭州德意电器股份有限公司地址 311215 浙江省杭州市萧山区萧山经济技术开发区桥南区块鸿兴路98号(72)发明人 龚恒 孙利校 (74)专利代理机构 杭州天欣专利事务所(普通合伙) 33209代理人 张狄峰(51)Int.Cl.F24C 15/20(2006.01)B01D 46/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称油烟机的仿生油烟净化滤网(57)摘要本实用新型涉及一种油烟机的仿生油烟净化滤网，属于厨房电器领域。
本实用新型包括滤网本体和多个呈“V ”字型设置的网孔，所述多个网孔阵列排布设置在滤网本体上，其结构特点在于：在水平方向上相邻两个网孔之间形成主干，在竖直方向上相邻两个网孔之间形成分枝，所述主干竖直设置，所述分枝倾斜设置。
该油烟机的仿生油烟净化滤网基于单层网的结构布局，通过仿生设计，改变网孔形状和尺寸以及布局，来提高对油烟的净化作用，相比以往结构，不仅加工简单，成本不增加，更重要的是油脂分离度提高明显，经国标实验测试，油脂分离度可达到94%，除此之外，该油烟机的仿生油烟净化滤网便于制造，成本低的同时也非常便于用户擦洗。
权利要求书1页 说明书3页 附图4页CN 209978121 U 2020.01.21C N 209978121U权 利 要 求 书1/1页CN 209978121 U1.一种油烟机的仿生油烟净化滤网，包括滤网本体（1）和多个呈“V”字型设置的网孔（2），所述多个网孔（2）阵列排布设置在滤网本体（1）上，其特征在于：在水平方向上相邻两个网孔（2）之间形成主干（3），在竖直方向上相邻两个网孔（2）之间形成分枝（4），所述主干（3）竖直设置，所述分枝（4）倾斜设置。
【CN209459014U】一种吸油烟机油网及吸油烟机【专利】
权利要求书2页 说明书5页 附图4页
CN 209459014 U
CN 209459014 U
权 利 要 求 书
1/2 页
1 .一种吸油烟机油网，其特征在于，包括： 第一过滤网 (1) ，与第一驱动结构连接 ，可在所述第一驱动结构的驱动下做旋转运动； 第二过滤网(2) ，与所述第一过滤网(1)相对的设置，所述第二过滤网(2)与第二驱动结 构连接 ，可在所述第二驱动结构的驱动下做旋转运动 ，所述第一过滤网 (1) 和/或所述第二 过滤网(2)上设置有刷毛(8) ，且设置在所述第一过滤网(1)或第二过滤网(2)的所述刷毛 (8)的头部顶在所述第二过滤网(2)或所述第一过滤网(1)的网面上。 2 .根据权利要求1所述的一种吸油烟机油网，其特征在于，所述第一过滤网(1)和所述 第二过滤网(2)上均设置有刷毛(8) ，所述第一过滤网(1)和/或所述第二过滤网(2)包括中 空的腔体，所述腔体所在的过滤网与另一过滤网相对的网面上设置有与所述腔体连通的清 洗液出口 (21) ，且所述腔体通过连接管路与清洗液容器(6)连通。 3 .根据权利要求2所述的一种吸油烟机油网，其特征在于，所述第一驱动结构包括蜗壳 (4)以及设置在所述蜗壳(4)内的第一电机(3) ，所述第一过滤网(1)与所述第一电机(3)的 第一电机轴(31)固定连接；所述第二驱动结构包括第二电机(5) ，所述第二过滤网(2)与所 述第二电 机 (5)的 第二电 机轴 (51) 固定连接 ，所述第二电 机 (5) 固定设置在所述蜗壳 (4) 的 进风口处。 4 .根据权利要求3所述的一种吸油烟机油网，其特征在于，所述第一电机(3)的第一电 机轴(31)端部套设有第一支架(9) ，所述第一过滤网 (1)包括 第一安装盘，与所述第一支架(9)固定连接； 第一轮辋，设置在所述第一安装盘的外侧； 第一辐条 ，为多个 ，连接在所述第一安装盘与所述第一轮辋之间 ，相邻的两个所述第一 辐条之间形成间隙 ，所述刷毛 (8)设置在所述第一辐条上。 5 .根据权利要求4所述的一种吸油烟机油网，其特征在于，所述第二电机(5)的第二电 机轴(51)端部套设有第二支架(10) ，所述第二过滤网 (2)包括 第二安装盘，与所述第二支架(10)固定连接，所述第二安装盘为中空结构，所述连接管 路与所述第二安装盘连通； 第二轮辋，设置在所述第二安装盘的外侧； 第二辐条 ，为多个 ，连接在所述第二安装盘与所述第二轮辋之间 ，相邻的两个所述第二 辐条之间形成间隙 ，所述第二辐条为与所述第二安装盘连通的中空结构 ，所述刷毛 (8) 、所 述清洗液出口(21)设置在所述第二辐条与所述第一过滤网(1)相对的表面上。 6 .根据权利要求5所述的一种吸油烟机油网，其特征在于，所述清洗液出口(21)、所述 刷毛(8)在所述第二辐条上依次交替设置。 7 .根据权利要求2－6中任一项所述的一种吸油烟机油网，其特征在于，所述连接管路 上设有微型水泵(11)。 8 .根据权利要求3－6中任一项所述的一种吸油烟机油网，其特征在于，所述清洗液容 器(6)设置在所述第二电机(5)的第二电机轴(51)外，且所述清洗液容器(6)的第一端与所 述第二电机(5)可拆卸连接。 9 .根据权利要求8所述的一种吸油烟机油网，其特征在于，所述清洗液容器(6)的第二 端固定连接有导流环(7) ，所述导流环(7)的外缘处设有第一螺钉孔，所述蜗壳(4)的进风口 所在的 端面处 与所述第一螺钉孔 相应的 位置处设有第二螺钉孔 ，所述导流环 (7) 与所述蜗
【CN209995305U】甜菜干法输送及除杂系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920386867.3(22)申请日 2019.03.26(73)专利权人 赤峰众益糖业有限公司地址 024023 内蒙古自治区赤峰市松山区工业园区十号街西段8号赤峰众益糖业有限公司(72)发明人 屈宝仓 吴万高 王国军 孙国峰 (51)Int.Cl.A23N 12/00(2006.01)(54)实用新型名称甜菜干法输送及除杂系统(57)摘要本实用新型公开了一种甜菜干法输送及除杂系统，包括从前到后依次设置的链板机、第一皮带输送机、倾斜向上延伸的第二皮带输送机、倾斜向上延伸的第三皮带输送机及胶辊除土机，第二皮带输送机的末端下方设置有集膜罩，该集膜罩位于第三皮带输送机的始端上方，集膜罩正对第二皮带输送机，第三皮带输送机的始端旁侧设置有鼓风机，该鼓风机的出风口正对集膜罩的入口，集膜罩通过进料筒与一封闭的集膜箱连接，集膜箱设置有出风口，该出风口通过管路与一旋风除尘器的进风口连接，旋风除尘器的顶部出风口与一引风机连接。
本实用新型可减少用水消耗，降低输送过程的糖分损失，降低甜菜破损率，减少污泥排放量和污水处理量，并且它具有较好的除杂效果。
权利要求书1页 说明书3页 附图2页CN 209995305 U 2020.01.31C N 209995305U权 利 要 求 书1/1页CN 209995305 U1.一种甜菜干法输送及除杂系统，其特征在于：所述甜菜干法输送及除杂系统包括从前到后依次设置的链板机、第一皮带输送机、倾斜向上延伸的第二皮带输送机、倾斜向上延伸的第三皮带输送机及胶辊除土机，所述链板机的正上方设置有落料斗，所述第二皮带输送机的末端下方设置有集膜罩，该集膜罩位于所述第三皮带输送机的始端上方，集膜罩正对所述第二皮带输送机，所述第三皮带输送机的始端旁侧设置有鼓风机，该鼓风机的出风口正对所述集膜罩的入口，所述集膜罩通过进料筒与一封闭的集膜箱连接，所述集膜箱设置有出风口，该出风口通过管路与一旋风除尘器的进风口连接，所述旋风除尘器的顶部出风口与一引风机连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 .根据权利要求1所述的一种餐饮油烟净化设备，其特征在于：所述N形排气管（4）的进 气端底部设有烟尘收集箱（13），所述烟尘收集箱（13）的底部设有排污口（14）。
权利要求书1页 说明书2页 附图1页
CN 209355333 U
CN 209355333 U
权 利 要 求 书
1/1 页
1 .一种餐饮油烟净化设备，包括开口向下的油烟罩（1）和连接在油烟罩（1）上的排气管 （2），其特征在于：所述的排气管（2）内设有抽屉式过滤网（3），所述排气管（2）的出口端设有 与其相通的N形排气管（4），所述N形排气管（4）的进气端内壁上设有预处理吸附墙（5），所述 的N形排气管（4）内位于预处理吸附墙（5）的上方设有过滤吸附网（6），所述的N形排气管（4） 内设有引风机（7），所述N形排气管（4）的排气端下方设有净化池（8），所述的净化池（8）内设 有净化液（9），所述N形排气管（4）的排气口延伸至净化液（9）内，所述的净化池（8）上设有排 烟管（10）。
附图说明 [0008] 图1是本实用新型一种餐饮油烟净化设备的结构示意图。 [0009] 如图所示：1、油烟罩，2、排气管，3、抽屉式过滤网，4、N形排气管，5、预处理吸附墙，
3
CN 209355333 U
说 明 书
2/2 页
6、过滤吸附网，7、引风机，8、净化池，9、净化液，10、排烟管，11、活性炭吸附层，12、烟罩，13、 烟尘收集箱，14、排污口。
F24C 15/20(2006 .01)
(10)授权公告号 CN 209355333 U (45)授权公告日 2019.09.06
( 54 )实用新型名称 一种餐饮油烟净化设备
( 57 )摘要 本实用新型公开了一种餐饮油烟净化设备，
包括开口向 下的 油烟罩（1）和连接在 油烟罩（1） 上的 排气管（2），其特征在于 ：所述的 排气管（2） 内设有抽屉式过滤网（3），所述排气管（2）的出口 端设有与其相通的N形排气管（4），所述N形排气 管（4）的进气端内壁上设有预处理吸附墙（5），所 述的N形排气管（4）内位于预处理吸附墙（5）的上 方设有过滤吸附网（6），所述的N形排气管（4）内 设有引风机（7），所述N形排气管（4）的排气端下 方设有净化池（8），所述的净化池（8）内设有净化 液（9），所述N形排气管（4）的排气口延伸至净化 液（9）内 。本实 用新型 与现 有技术 相比 的 优点 在 于：结构简单，净化效果好，便于清洁。
实用新型内容 [0003] 本实用新型要解决的技术问题是克服以上技术缺陷，提供一种结构简单，净化效 果好，便于清洁的餐饮油烟净化设备。 [0004] 为解决上述技术问题，本实用新型提供的技术方案为：一种餐饮油烟净化设备，包 括开口向下的 油烟罩和连接在油烟罩上的 排气管 ，所述的 排气管内设有抽屉式过滤网 ，所 述排气管的出口端设有与其相通的N形排气管，所述N形排气管的进气端内壁上设有预处理 吸附 墙 ，所述的N形排气管内位于预处理吸附 墙的上方设有过滤吸附 网 ，所述的N形排气管 内设有 引风机 ，所述N形排气管的 排气端下方设有净化池 ，所述的 净化池内设有净化液 ，所 述N形排气管的排气口延伸至净化液内，所述的净化池上设有排烟管。 [0005] 作为改机，所述的排烟管内设有活性炭吸附层，所述的排烟管上设有烟罩，这样设 计便于吸附油烟上不溶于水的细小颗粒。 [0006] 作为改进，所述N形排气管的进气端底部设有烟尘收集箱，所述烟尘收集箱的底部 设有排污口 ，这样设计便于清理污垢。 [0007] 本实用新型与现有技术相比的优点在于：结构简单，净化效果好，便于清洁。使用 时 ，启动引风机 ，油烟通过油烟罩进入到排气管内 ，通过抽屉式过滤网将油烟中的大颗粒油 烟去除 ，当需要清理 抽屉式过滤网时 ，从排气管内 抽出清理即可 ，然后油烟进入到N形排气 管 ，通过N形排气管内设置的预处理吸附墙进行油烟处理吸附 ，然后再通过过滤吸附网进行 吸附 过滤 ，过滤后的 油污直接掉入到烟尘收集箱内 ，然后通过排污口排出 ，然后油烟通过N 形排气管排入到净化池内的净化液内 ，通过净化液与油烟反应 ，过滤 油烟中的溶于水的 杂 质，然后烟气经过排烟管内的活性炭吸附 层进行吸附 ，从而将油烟中的细小颗粒吸附 ，最后 通过排烟管排出。
具体实施方式 [0010] 下面结合附图对本实用新型做进一步的详细说明。 [0011] 结合附图1。 [0012] 本实用新型在具体实施时，一种餐饮油烟净化设备，包括开口向下的油烟罩1和连 接在油烟罩1上的排气管2，所述的排气管2内设有抽屉式过滤网3，所述排气管2的出口端设 有与其 相通的 N形排气管4 ，所述N形排气管4的 进气端内壁上设有预处理吸附 墙5 ，所述的 N 形排气管4内位于预处理吸附墙5的上方设有过滤吸附网6，所述的N形排气管4内设有引风 机7 ，所述N形排气管4的 排气端下方设有净化池8 ，所述的 净化池8内设有净化液9 ，所述N形 排气管4的排气口延伸至净化液9内，所述的净化池8上设有排烟管10。 [0013] 所述的排烟管10内设有活性炭吸附层11，所述的排烟管10上设有烟罩12。 [0014] 所述N形排气管4的进气端底部设有烟尘收集箱13，所述烟尘收集箱13的底部设有 排污口14。 [0015] 本实用新型的工作原理：首先启动引风机，油烟通过油烟罩进入到排气管内，通过 抽屉式过滤网将油烟中的大颗粒油烟去除 ，当需要清理 抽屉式过滤网时 ，从排气管内 抽出 清理即可 ，然后油烟进入到N形排气管 ，通过N形排气管内设置的 预处理吸附 墙进行 油烟处 理吸附 ，然后再通过过滤吸附网进行吸附过滤 ，过滤后的 油污直接掉入到烟尘收集箱内 ，然 后通过排污口排出 ，然后油烟通过N形排气管排入到净化池内的净化液内 ，通过净化液与油 烟反应 ，过滤油烟中的溶于水的杂质，然后烟气经过排烟管内的活性炭吸附 层进行吸附 ，从 而将油烟中的细小颗粒吸附 ，最后通过排烟管排出。 [0016] 以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示 的 也只是本实 用新型的实施方式之一 ，实际的 结构并不 局限 于此。总而言之如果本领域的 普通技术人 员受其 启示 ，在不脱离本实 用新型 创造宗旨的 情况下 ，不经 创造性的 设计出与 该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920057154 .2 (22)申请日 2019 .01 .14 (73)专利权人 海南天坤和长实业有限公司
地址 571900 海南省澄迈县大丰镇富力红 树湾商业街B1（2F）
(72)发明人 林师锐 (51)Int .Cl .
2
CN 209355333 U
说 明 书
1/2 页
一型涉及餐饮油烟净化设备的技术领域，具体是指一种餐饮油烟净化设 备。
背景技术 [0002] 目前，餐饮业在作业过程中所产生的油烟往往是简单的通过抽风机直接排向空 中 ，对大气污染严重 ，特别是它所产生的 油烟给附 近居民的生活带来严重的困扰。现有的 油 烟过滤通常采用机械过滤的方式进行过滤油烟，但是该种去除油烟的方法只能去除较大的 油粒，油烟去除率低，给人们的家居生活带来很大的困扰，特别是对开放式的厨房斗餐厅的 环境有很大的影响，而且很多油烟净化设备使用后不便清洗。
