神朔线声屏障工程施工方案
声屏障工程施工手册(3篇)
第1篇一、工程概述声屏障工程施工旨在降低交通噪声对周边环境的影响，提高居民生活质量。
本手册针对声屏障工程的施工过程，详细介绍了施工前的准备、施工方法、质量控制及安全注意事项。
二、施工准备1. 图纸会审与施工方案制定：- 组织图纸会审，明确设计意图和施工要求。
- 制定详细的施工方案，包括施工顺序、施工方法、进度安排等。
2. 材料与设备准备：- 准备符合设计要求的声屏障材料，如金属板材、吸声材料、立柱等。
- 准备施工所需设备，如吊车、切割机、焊接机等。
3. 人员组织与培训：- 组织施工队伍，明确各工种人员职责。
- 对施工人员进行技术培训和安全教育。
三、施工方法1. 基础施工：- 根据设计图纸进行测量放样，确定基础位置。
- 钻孔并浇筑混凝土基础，确保其稳固性。
2. 立柱安装：- 安装立柱，确保其垂直度和水平度。
- 焊接连接件，确保立柱稳固。
3. 声屏障面板安装：- 根据设计要求，安装声屏障面板。
- 确保面板平整、牢固。
4. 吸声材料安装：- 在声屏障内部安装吸声材料，提高降噪效果。
5. 收尾工作：- 检查施工质量，确保符合设计要求。
- 清理施工现场，确保环境整洁。
四、质量控制1. 材料质量控制：- 严格检验进场材料，确保其质量符合设计要求。
2. 施工过程控制：- 严格执行施工方案，确保施工质量。
- 定期进行施工质量检查，发现问题及时整改。
3. 验收标准：- 声屏障立柱垂直度、水平度误差不大于1%。
- 声屏障面板平整度误差不大于2mm。
- 声屏障降噪效果达到设计要求。
五、安全注意事项1. 施工安全：- 严格遵守安全操作规程，确保施工人员安全。
- 加强施工现场安全管理，防止事故发生。
2. 环境保护：- 采取措施减少施工对环境的影响，如噪音、粉尘等。
3. 应急预案：- 制定应急预案，确保在发生突发事件时能够及时应对。
六、总结声屏障工程施工是一项复杂而重要的工作，需要严格按照施工手册进行操作。
通过精心组织、严格管理，确保工程质量，为周边居民创造一个安静、舒适的生活环境。
声屏障的施工方案
声屏障的施工方案
声屏障是指建立在公路、高速公路、铁路、机场等附近用于隔绝噪音的设施。
合理的施工方案能够提高施工效率，降低工程成本，下面将针对声屏障的施工方案进行以下讨论：
第一步：确定工程范围和规模。
根据实际情况确定声屏障的建设范围和规模，包括长度、高度、材料选用等。
第二步：方案设计。
根据声源的强度、频率和声波传播的特性，设计声屏障的形式和结构，包括单层或多层结构、传声特性、表面材质等。
第三步：选取合适的材料。
根据实际情况选择合适的材料，如玻璃钢、钢材、混凝土等，主要考虑材料的隔音性能、耐久性和经济性。
第四步：基础工程。
对于声屏障，一个稳固的基础非常重要，通常采用混凝土基础或桩基础，根据具体情况选择适合的基础形式。
第五步：制作声屏障。
将选定的材料按照设计要求进行制作，包括切割、焊接、拼装等工艺。
第六步：搭建声屏障。
根据设计要求将声屏障进行组装，采用现场搭建或者预制构件的形式。
第七步：安装防腐措施。
为了延长声屏障的使用寿命，采取适
当的防腐措施，如防腐涂料、镀锌、热镀锌等。
第八步：验收。
完成声屏障的施工后，进行质量验收和功能检测，确保声屏障的性能符合设计要求。
第九步：维护保养。
定期进行维护保养，包括清洁、涂漆、修补等，保持声屏障的良好状态和隔音效果。
以上是针对声屏障施工方案的一般步骤，具体的施工方案还需要根据实际情况进行调整和优化。
在施工过程中还应注意安全防护，合理安排施工人员，遵守相关法律法规，确保施工质量和安全。
声屏障工程施工方案
声屏障工程施工方案1、前言声屏障是一种用来减少城市交通噪声对周围居民的影响的建筑物，它主要起到隔音隔挡的作用。
随着城市交通的快速发展，交通噪声也日益成为居民生活的一个重要问题。
因此，声屏障的建设成为改善城市环境、提高居民生活质量的重要举措。
为了确保声屏障工程的顺利进行，提高施工质量，本文将探讨声屏障工程的施工方案。
2、项目概况本项目为某城市市政道路上的声屏障工程，总长度为1000米，高度为2米。
声屏障主要由混凝土墙和隔音板组成，材料选用环保耐久的材料，施工标准符合国家相关规定。
3、施工方案3.1 施工准备（1）确定施工队伍及配备专职负责人员，包括项目经理、技术员、施工队长等，确保人员的专业性和熟练程度。
（2）采购和准备施工所需的设备和材料，包括混凝土搅拌机、挖掘机、隔音板等。
（3）搭建临时施工设施，包括施工车间、仓库等，确保施工现场的有序进行。
3.2 施工工艺（1）确定声屏障的位置和规格，并进行测量和布置。
根据设计要求，确定声屏障的高度和长度。
（2）进行基础施工，包括挖掘基坑、浇铸基础桩等。
确保声屏障的稳固性和耐久性。
（3）搭建声屏障的框架，包括设置支架、安装混凝土墙等，确保框架的牢固性和稳定性。
（4）安装隔音板，包括固定隔音板、连接板缝等，确保隔音效果良好。
3.3 施工质量控制（1）严格按照设计要求进行施工，确保声屏障的尺寸、高度和长度符合标准。
（2）对施工过程中的关键环节进行监督和检测，包括混凝土浇筑、隔音板安装等。
（3）定期进行施工质量检查，及时发现和解决施工中存在的问题，确保施工质量。
3.4 安全生产保障（1）制定安全生产计划和预案，包括施工现场安全管理、消防安全等，确保施工过程中的安全。
（2）进行安全培训和教育，包括施工人员的安全意识培养、安全操作规范等。
（3）建立安全生产监控体系，对施工现场进行全天候监控，及时发现和解决安全隐患。
4、施工进度和验收本声屏障工程按照设计图纸和施工方案进行，分段施工，分部验收。

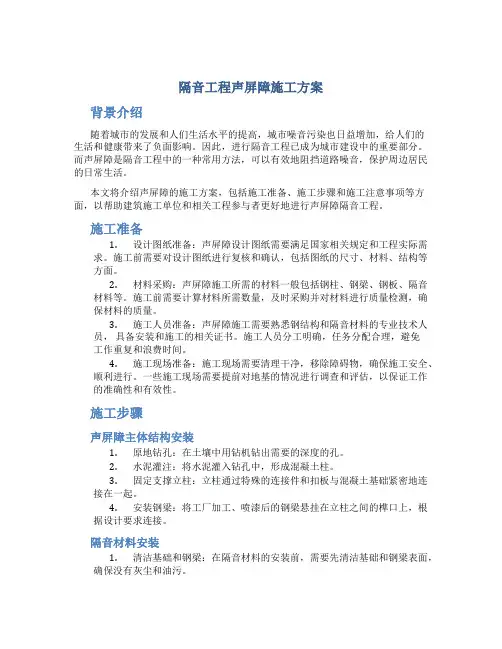

隔音工程声屏障施工方案
隔音工程声屏障施工方案背景介绍随着城市的发展和人们生活水平的提高，城市噪音污染也日益增加，给人们的生活和健康带来了负面影响。
因此，进行隔音工程已成为城市建设中的重要部分。
而声屏障是隔音工程中的一种常用方法，可以有效地阻挡道路噪音，保护周边居民的日常生活。
本文将介绍声屏障的施工方案，包括施工准备、施工步骤和施工注意事项等方面，以帮助建筑施工单位和相关工程参与者更好地进行声屏障隔音工程。
施工准备1.设计图纸准备：声屏障设计图纸需要满足国家相关规定和工程实际需求。
施工前需要对设计图纸进行复核和确认，包括图纸的尺寸、材料、结构等方面。
2.材料采购：声屏障施工所需的材料一般包括钢柱、钢梁、钢板、隔音材料等。
施工前需要计算材料所需数量，及时采购并对材料进行质量检测，确保材料的质量。
3.施工人员准备：声屏障施工需要熟悉钢结构和隔音材料的专业技术人员，具备安装和施工的相关证书。
施工人员分工明确，任务分配合理，避免工作重复和浪费时间。
4.施工现场准备：施工现场需要清理干净，移除障碍物，确保施工安全、顺利进行。
一些施工现场需要提前对地基的情况进行调查和评估，以保证工作的准确性和有效性。
施工步骤声屏障主体结构安装1.原地钻孔：在土壤中用钻机钻出需要的深度的孔。
2.水泥灌注：将水泥灌入钻孔中，形成混凝土柱。
3.固定支撑立柱：立柱通过特殊的连接件和扣板与混凝土基础紧密地连接在一起。
4.安装钢梁：将工厂加工、喷漆后的钢梁悬挂在立柱之间的榫口上，根据设计要求连接。
隔音材料安装1.清洁基础和钢梁：在隔音材料的安装前，需要先清洁基础和钢梁表面，确保没有灰尘和油污。
2.安装隔音材料：在钢梁上用特定型号的螺钉将隔音材料连接固定，确保隔音材料紧贴着钢梁和基础表面。
3.确定隔音板间距：钢梁的间距要根据隔音材料的规格和数量来确定，确保隔音板安装后整个声屏障表面平整、美观。
施工注意事项1.严格控制人员的工作质量，确保安装和施工的质量符合规范要求，并按照图纸要求施工，减少工作中出现的错误。
声屏障施工及方案
声屏障施工及方案1.引言声屏障是一种用于降低环境噪音的设施，广泛应用于居民区、工业区和交通干线。
本文档将介绍声屏障施工的相关内容，包括施工前准备、施工方案和施工过程中的注意事项等。
2.施工前准备2.1项目规划在施工前，需要对目标地点进行规划，包括确定声屏障的位置和尺寸等。
同时，需要评估环境噪音情况，确定声屏障的降噪效果目标。
2.2材料准备2.3设备准备3.施工方案3.1地基处理在施工前，需要对地基进行处理，以确保声屏障的稳定性和耐久性。
一般来说，会采用挖掘机挖掘基础坑，然后倒入混凝土进行浇筑。
3.2框架安装在地基处理完成后，可以进行声屏障的框架安装工作。
首先，需要将钢杆固定在基础上，然后将声屏障板安装在钢杆之间。
在安装过程中，需要严格按照设计图纸进行操作，确保声屏障的尺寸和位置准确无误。
3.3连接件安装声屏障的连接件主要用于连接声屏障板和钢杆，以增加整个声屏障的稳定性。
在安装过程中，需要确保连接件的紧固程度适当，以避免其松动或脱落。
4.施工注意事项4.1安全措施在声屏障施工过程中，需要严格遵守相关的安全规定，并采取必要的安全措施。
例如，工人需要佩戴安全帽和防护手套，并配备合适的安全绳索，以防止高空作业时的意外事故发生。
4.2施工质量控制4.3环境保护声屏障的施工过程中，需要注意环境保护。
例如，在挖掘地基时，需要采取措施以防止土壤流失和水源污染。
同时，在施工车辆和设备使用过程中，需要合理安排车辆行驶路线，以避免对周边环境造成不必要的破坏。
5.结论声屏障的施工是一项复杂的任务，需要充分的前期准备和严格的施工操作。
本文档介绍了声屏障施工的相关内容，包括施工前准备、施工方案和施工过程中的注意事项等。
通过合理的施工，可以确保声屏障的质量和效果，并提高周边居民和工作人员的生活和工作环境。
声屏障施工方案
声屏障施工方案一、背景在城市化进程不断加快的今天，交通噪音成为困扰人们居住和生活品质的重要问题。
为了改善城市环境，保护居民的身心健康，声屏障被引入到城市规划和交通建设中。
声屏障是一种可靠的措施，可以有效降低交通噪音对居民的干扰。
本文将介绍声屏障施工方案，旨在提供一个详细的指导，确保声屏障施工的顺利进行。
二、施工目标声屏障施工的目标是通过建造有效的屏障结构，减少交通噪音对周围环境和居民的影响。
施工过程需要保证施工质量，确保声屏障的稳定性和持久性。
同时，施工过程还应考虑环境保护和施工安全等因素。
三、施工步骤1. 前期准备在施工前期，需要进行详细的调研和规划工作。
首先，对施工区域进行现场勘测，了解地质地貌和环境特点。
然后，根据调研结果制定施工方案，并进行相关手续的申请和审批。
2. 材料采购根据施工方案确定所需的声屏障材料，进行材料的采购工作。
材料的选择应考虑到施工地区的气候条件和环境要求，确保材料的质量和耐久性。
3. 地基处理声屏障的稳定性和持久性与地基的处理密切相关。
在施工过程中，根据地质调查结果，进行地基处理工作。
包括清理地面、填充和夯实土壤等工作，确保声屏障的稳固性。
4. 基础建设基础是声屏障的重要支撑结构，其稳定性直接影响整个声屏障的质量。
根据施工方案，进行基础建设工作。
包括混凝土浇筑、钢筋加固等工序，确保基础的稳定性和承重能力。
5. 声屏障安装完成基础建设后，开始声屏障的安装工作。
根据施工方案，按照预定的尺寸和安装要求，进行声屏障的组装和安装。
安装过程中，需要确保声屏障的垂直度和平整度，严格控制安装质量。
6. 后期处理声屏障施工完成后，需要进行相关的后期处理工作。
包括清理施工区域、填补坑洞、恢复植被等工作，使施工现场恢复到原状。
四、质量控制在声屏障施工过程中，质量控制是至关重要的。
为了确保施工质量，可以采取以下措施：1. 进行现场监督和检查，核实施工工序是否符合要求。
2. 严格执行施工规范和标准，确保施工的准确性和稳定性。
声屏障的施工方案
声屏障的施工方案1. 引言随着城市化进程的加快，交通流量急剧增加，以及人口密度的增加，噪声污染问题日益突出。
为了解决这一问题，声屏障逐渐成为了城市道路噪声治理的重要手段之一。
本文将介绍声屏障的施工方案，包括材料选择、施工流程和质量控制等方面的内容。
2. 材料选择声屏障的材料选择是影响声屏障效果的关键因素之一。
一般来说，声屏障的材料应具有良好的隔声性能，耐久性和美观性。
常用的材料包括：•玻璃纤维增强塑料（FRP）：具有良好的隔声性能和耐久性，在外观上也更加美观。
•混凝土：具有较好的隔声性能，但施工相对复杂且周期较长。
•金属板：如铝板、钢板等，具有较好的隔声性能和耐久性，但在美观性方面相对较差。
选择材料时，应根据具体施工环境、预算和设计要求综合考虑，选择最合适的材料。
3. 施工流程声屏障的施工流程可以分为以下几个步骤：步骤一：设计和准备在施工前，需要进行声屏障的设计和准备工作。
设计包括确定声屏障的尺寸、材料和结构等。
准备工作包括清理施工现场，确保施工安全，并准备所需的施工材料和设备。
步骤二：基础打桩声屏障的施工需要先进行基础的打桩工作。
根据设计要求，在施工现场打桩，固定声屏障的基础。
步骤三：安装立柱在基础打桩完成后，安装声屏障的立柱。
立柱的数量和间距根据设计要求确定。
步骤四：安装隔音材料在安装立柱后，根据设计要求，在立柱上安装隔音材料，如玻璃钢板、金属板等。
步骤五：安装顶板和侧板完成隔音材料安装后，安装声屏障的顶板和侧板。
顶板和侧板的安装方式根据设计要求确定。
步骤六：质量控制和检验在施工完成后，进行质量控制和检验。
包括检查声屏障的安装质量、材料质量和隔声效果等。
4. 质量控制为了确保声屏障施工质量，需要进行严格的质量控制。
主要包括以下几个方面的内容：•施工材料的质量控制：在施工过程中，要对所采购的材料进行检验，确保其符合相应标准和要求。
•施工工艺的质量控制：按照施工图纸和技术规范进行施工，确保施工工艺符合要求。
声屏障工程施工方案
声屏障工程施工技术方案一、施工部署1、指导思想我公司施工部署的指导思想是：品质优良，清洁施工，以人为本，持续发展；以顾客为中心，以质量、环境保护、职业健康安全为轴心，严格按照ISO9001：2000、ISO14001-1996和GB/T28001系列标准建立完善的质量、环境、职业健康安全管理体系；精心组织、科学管理、优质高速地完成本项施工任务，创造顾客满意的高品质优质工程。
2、实施目标充分发挥我公司的优势，科学组织各工种间的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率达到100％，优良率达到90％。
（2）工期目标保证在双方约定工期内竣工，在施工过程中可根据发包方要求完成本次施工任务。
（3）职业健康安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。
（4）环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和施工工艺，危险废固物由交同环保部门处理率100%，注意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。
（5）文明施工目标确保文明施工，达到文明施工工地标准。
以安全为中心，以质量为轴心，严格按照ISO标准，建立完善的管理体系，选派高素质项目经理、工程师及工程技术、管理人员，选择最优秀的施工作业人员组成项目施工部，实施项目管理，精心组织，科学管理，优质高速完成本次施工任务，创造业主满意的工程。
充分发挥我公司的优势，科学组织各工种的交叉作业，合理配置项目资源，精心施工，严格履行合同要求，确保完成目标。
项目部：设项目经理一名，项目总工一名，负责组织领导工作。
工程部：负责现场技术、进度计划、组织协调、生产要素、文件资料、机械管理、信息系统、工程总结编审的具体管理工作质保部：负责质量管理体系、达标投产、施工质量控制、施工质量监督、工序交接、配合监理、工程移交以及竣工资料整理的具体管理工作；安监部：负责安全、环境管理体系管理，现场安全监察，保卫、消防，防洪、防汛，以及文明施工等具体管理工作。
声屏障工程施工组织设计方案
声屏障工程施工组织设计方案一、工程概况声屏障工程位于城市主干道沿线，总长度为1000米，施工内容包括声屏障的安装及相应的辅助设备的调试和安装。
由于这是一个城市主干道，施工期间需要保证道路畅通，降低对周边居民的影响。
为此，制定一个合理的施工组织设计方案是非常重要的。
二、组织机构1.项目经理：负责整个声屏障工程的管理和协调，包括施工进度的控制、质量的把控、安全环保的监控等。
3.现场管理人员：负责现场安全、文明施工、施工进度的监控等。
4.施工人员：根据具体施工任务，负责声屏障的安装和辅助设备的调试和安装。
三、施工进度安排1.准备工作：对施工相关设备、材料进行采购和调配。
同时，组织施工人员进行技术交底和安全教育培训。
预计耗时1周。
2.基础准备：进行声屏障基础的打桩、浇筑预制梁等工作。
预计耗时2周。
3.声屏障安装：根据设计施工图纸，进行声屏障的安装。
预计耗时3周。
4.辅助设备调试和安装：对声屏障相应的辅助设备进行调试和安装，包括喇叭、信号灯、监控设备等。
预计耗时2周。
5.完工验收：对整个声屏障工程进行检查、验收。
预计耗时1周。
四、安全措施1.施工人员必须佩戴安全帽，并按规定使用安全带。
同时，应严格按照施工现场的安全标识进行施工。
2.施工现场应设置明显的警示标志，并设置专人进行监控，确保施工现场的安全。
3.施工过程中，对各个作业面进行封闭和围栏，确保施工现场的安全。
五、质量控制1.施工人员应按照设计图纸进行施工，严格控制施工质量，避免出现质量问题。
2.在施工过程中，每个工序的质量要求严格执行，确保声屏障工程的施工质量。
3.施工人员应及时发现和处理施工过程中的质量问题，确保施工质量符合相关标准。
六、环境保护1.施工现场需配备噪音监测设备，并设置反噪音措施，降低施工对周边居民的噪音影响。
2.施工期间产生的废弃物应及时分类并妥善处理，确保施工现场的环境卫生。
3.施工现场应严禁乱倒污水和排放废气等行为，保护周围环境。
声屏障安装施工方案
声屏障安装施工方案声屏障安装施工方案一、施工准备1. 确定施工地点：根据客户要求，确定需要安装声屏障的具体位置。
2. 拟定施工计划：制定详细的施工计划，包括施工时间、人员安排、材料准备等。
3. 准备施工材料：根据施工计划，准备好所需的声屏障材料，包括声屏障板、连接件、扣件等。
二、现场施工1. 搭建施工围栏：在施工现场搭建安全围栏，确保施工区域的安全性，并防止施工过程中的意外伤害。
2. 打地基：根据声屏障的高度要求，使用挖掘机等机械设备挖掘合适的地基，确保声屏障的稳固性。
3. 安装声屏障板：将声屏障板按照设计要求逐层安装，使用螺栓或扣件将板材连接在一起，并用水平仪保持板面水平。
4. 固定连接件：在板材连接处使用连接件进行固定，确保声屏障的稳定性和坚固性。
5. 安装其他配件：根据需要，安装声屏障的其他配件，如防护网、警示标识等。
6. 清理施工现场：清理施工现场，清除杂物，保持施工现场的整洁。
三、验收和保养1. 施工验收：在声屏障安装完成后，进行验收工作，确保声屏障符合设计要求和客户要求。
2. 定期检查和保养：定期对声屏障进行检查和保养，包括检查连接件是否松动、板材是否有损坏等，及时修复和更换。
3. 清洗声屏障：定期清洗声屏障，保持其表面的清洁。
四、安全措施1. 戴好安全帽：所有参与施工的工作人员都要佩戴好安全帽，以防止头部受到伤害。
2. 使用安全工具：使用安全工具进行施工操作，避免因工具不当使用而引发安全事故。
3. 注意防护措施：在施工现场设置明显的警示标识，提醒路人注意安全，并采取必要的防护措施，如悬挂警示灯等。
4. 做好消防防护：对施工现场进行消防检查，确保消防设备完好并随时可用。
以上就是声屏障安装施工方案的内容，通过合理的准备、施工和保养，可以保证声屏障的质量和使用寿命，为客户提供良好的声音隔离效果，并确保施工过程的安全性。
同时，在施工过程中，应严格遵守相关的安全规定，确保工作人员的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
神朔铁路声屏障工程 施 工 方 案
编制人： 审核人： 编制日期：2014年4月1日 - 2 -
1.总体施工组织布置及规划 1.1工程概况 神朔铁路分公司2013年第二批工务专业整治整修工程施工第三标段主要内容为神朔铁路K65+040~K69+920段上下行线桥梁路基上设置声屏障。 1.2设计主要技术标准 神朔铁路是Ⅰ级重载运煤专线,双线电化，自动闭塞。2013年计划外运煤炭25000万吨，运输十分繁忙，且万吨列车现在已经开行。施工必须保证不能影响正常运输。 1.3建设项目所在地区特征 1.3自然特征、工程地质条件 (1)地形、地貌 该区段位于陕西省府谷县西部的新民镇，地处丘陵地段，梁峁起伏，冲沟发育，平纵断面技术条件较差，曲线多。 (2)地层岩性 抗震设防烈度为6度，基本地震加速度为0.05g；标准冻结深度为1.40m。 (3)水文地质特征 属半干旱大陆性季风气候，年平均日照2876小时、气温8.5℃、无霜期169天、降水440.8毫米。 1.4交通运输 沿线基本有公路或乡村道路可达，视实际情况修筑临时施工便道或走村级公路便道可以到达施工现场附近。由于现场交通不便，材料需二次倒运。 1.5当地资源情况 ⑴工程用砂、石料 本段线路范围内有岩性较好的白云岩，石料较为丰富。 ⑵水源 - 3 -
由于沿线条件限制，施工用水需就近拉运。 ⑶电源 施工用电采用自发电为主或接驳当地农电相结合。 1.6主要工程量 主要工程数量见下表： 序号名 称单位工程数量备注
1附属土石方及加固防护1.1土石方立方米3141.41.2砌体及圬工(钢筋砼）立方米1197.52降噪声工程2.1路基声屏障平方米5316.752.2桥上声屏障平方米803.643拆除工程3.1拆除既有栏杆（含既有人行道角钢支架）米383.43.2拆除既有橡胶人行道板（0.5+1.05m）块856.84桥面系(托架栏杆、人行隔声板)平方米377.08 2 施工组织机构 为了加强建设项目管理、全面履行合同、控制建设投资，确保工程建设工期、质量、安全、保护生态环境，全面实现建设目标，针对本工程的意义和特点，按照项目法施工组建公司直属项目经理部，承担本项目的施工任务。 项目经理部主要工程技术和管理人员选派抽调具有丰富的国内铁路干线、营业线施工经验，专业技术能力强、综合素质高，曾参与过国内大型铁路干线建设、铁路营业线施工的工程技术、安全防护等管理人员。 - 4 -
施工组织机构图 2.1施工队伍安排 根据本标段工程特点、工程数量及工期要求，拟投入2个施工队承担本标段工程项目施工及缺陷修复。 2.2施工任务划分 线路一队：承担本标段路基声屏障工程施工。驻地位置：新民镇就近租用。 线路二队：承担本标段桥梁声屏障工程施工。驻地位置：新民镇就近租用。 3．施工总体平面布置 施工场地布置满足经济性、实用性、安全性、环保性、方便管理的原则：充分利用既有临时场地以及工程所在区域现有道路加以拓宽
线路一队
线路二队
综合办公室
工程技术部
安全质量部 物资设备部 计划财务部
试验室
项目经理 总工程师 项目副经理 - 5 - 改造，以节约土地，尽量减少临时工程的投入。现场布置规划设计尽量靠近施工工点，实用方便，不重复建设，确保各项设施的高效使用。便于施工管理，便于劳动力、机具设备和材料等调配，有利于减少施工干扰，有利于文明工地建设。符合有关安全生产、劳动保护、防火、防洪等法律、法规和要求，必须制定切实、有效的安全措施，确保安全。根据现场调查获得的当地有关施工环境的资料，结合当地环保部门要求，有利于环境保护和水土保持，尽可能减少施工对环境产生的不利影响。 3.1临时工程及临时设施 3.2施工驻地 项目经理部在工点附近居民区租用；各施工作业组就近租用。包括办公和生活用房，库房，停车场等。 3.3施工便道、栈桥 沿线有公路或乡村道路可达施工点，工程量较集中位置条件具备时修建临时施工便道，不具备条件时采取半成品汽车运输，人工或小型车辆二次搬运至现场施工。本标段拟改扩建引入线汽车运输便道约0.1 km。 3.4砼拌合站 根据工程特点，为确保砼质量，采用2台35KW自发式柴油发电机，配备2台JDC350型强制式搅拌机现场拌制，人工挑运或小型车辆运输至浇筑点灌注，可满足施工要求。 3.5施工供水 施工用水在现场设置蓄水池，采取就近拉运可满足要求。 3.6施工用电 施工用电采用自发电为主，必要时接驳农用电配合使用。前期需要采取自发式发电机解决，施工中配备75kw发电机3台, 35kw发电机2台可以满足施工需要。 3.8主要临时工程数量 - 6 -
详见主要临时工程数量表。 主要临时工程数量表 序号 临时设施名称 单位 数量 1. 新建汽车运输便道 km 0.2 2. 电力线路 km 1.0 3. 给水干管路 km 0.3 4. 蓄水池 座 3 5. 变、配电站 座 1 6. 生产用地 m2 500
4施工准备阶段组织措施 建立精干高效的现场指挥机构。集中曾经参加过铁路营运线施工等方面的主要技术力量和设备，专业化队伍施工，并抽调整体素质高、施工能力强、有突出业绩的专业队伍担负重点工程的施工任务。 根据施工组织迅速组织人员和机械设备上场，修建施工运输便道等临时工程，做好各项施工准备，迅速展开施工。施工队伍和机械设备进场施工做到“三快”：进场快、安家快、开工快，迅速掀起施工生产高潮，确保总工期目标的实现。 自觉遵守与维护当地政府的有关条例、规定，规范行为、遵章守纪。同有关行政单位、公益企事业单位保持较密切的联系，维护当地群众的利益，确保工程顺利完成。 5施工阶段组织措施 精心编制实施性施工组织设计。科学组织施工，强化计划管理，明确阶段工期，运用网络计划技术，实施动态管理，及时调整各分项工程进度计划和生产要素，实现均衡高产，保证计划完成，确保各阶段工期目标的实现。 优化施工方案，合理布置队伍，科学配置机械设备，提高设备利用率和机械化作业程度，为工程施工赢得时间，确保工期。 - 7 -
建立工程管理信息系统，全面收集工程测量、工程地质、施工调度、施工进度、生产要素、工序质量控制和施工安全等方面的信息，综合分析、判定施工运行状态，针对存在问题，采取有效措施，实现施工过程有序、可控。 抓质量、保安全、促进度，确保不出现任何安全质量事故，质量严要求，确保工程顺利进展。 强化管理，加强考核，加大奖惩力度，落实各项责任制。 积极推行“四新”成果的应用，采用先进设备，以科学的管理和技术手段加快施工进度。 强化机械设备维修保养，定期检修，备足易损部件和零配件，提高设备的完好率和利用率。 定期和及时对施工便道进行维修养护，提高车辆运行速度，加快进度，为正常的施工争取时间。 严密组织施工，合理安排施工顺序，实行分段平行流水作业，加强工序衔接以获取时间的最佳利用，保持均衡生产。对施工进度实行动态管理，根据工程实际情况及当地气候情况及时调整施工方案，根据各项工程的进度情况及时调整生产要素，保证全线均衡施工，稳产高产，以日进度保月进度，月进度保保总工期目标的实现。 6施工进度安排 6.1工期安排 根据招标文件的要求，本工程计划工期105日历天，计划于2014年4月15日开工，2014年12月15日完工。 第三标段路基桥梁声屏障施工进度安排表
序号 工 程 名 称 开工时间 完工时间 历时（天） 1 路基声屏障基础施工 2014-4-1 2014-5-28 48 2 路基、桥梁声屏障板订制 2014-5-28 2014-6-28 30 3 路基、桥梁钢构件加工 2014-5-28 2014-6-28 30 - 8 -
序号 工 程 名 称 开工时间 完工时间 历时（天） 4 路基声屏障安装 2014-6-29 2013-7-15 45 5 桥梁既有构件拆除 2014-7-15 2014-8-15 30 6 桥梁声屏障安装 2014-8-15 2014-12-15 120 7.主要工程项目的施工方案、施工方法 神朔铁路东西贯穿府谷县新民镇，新民镇有着府谷“西大门”之称，近年来，新民镇社会、经济发展迅速，为改善当地居民生活环境，提高人民生活幸福指数以及环保要求，在新民镇区段神朔铁路桥梁及路基上设置声屏障。对应神朔线里程为K65+040~K69+920段上下行线。 8．路基声屏障 8.1工程概况 路基声屏障分为两种：路基Ⅰ型和路基Ⅱ型声屏障。 1、路基Ⅰ型声屏障 （1）设计声屏障高3.0m，基础采用钢筋砼连接横梁加立柱基础形式，立柱基础高2.5m、宽0.8m、厚0.5m、间距2.0m，均采用C30砼浇筑。 （2）声屏障立柱采用HW175×175型钢，H型钢立柱与基础连接采用预埋钢板和地脚螺栓，地脚螺栓为预埋受力螺栓，直径为30mm。 （3）路肩底设置排水管直径100mm，间距2.0m。 （4）条形基础基坑开挖到设计深度后，基底夯实并用C15素砼找平，地基承载力应大于150KPa。 2、路基Ⅱ型声屏障 （1）设计声屏障高3.0m，基础采用砼墩与既有砼路肩锚接，砼墩为0.5m高、0.51m宽、0.51m长、间距2.0m，均采用C30砼浇筑。 （2）声屏障立柱采用HW175×175型钢，H型钢立柱与基础连接采用预埋钢板和地脚螺栓，地脚螺栓为预埋受力螺栓，直径为30mm。 （4）声屏障立柱距离线路中心5.4m为参考距离，设置时沿既有
