离子膜电解槽电流效率的计算
氯 碱 工 业 一九九五年第七靳
０
８一Ｊ Ｊ 离子膜电解槽电流效率的计算
丁／１』ｆ 何梧林 （浙江善高化学有限公司 ３１ ５０４０） ¨ｆ
Ａ 摘要 结吝 再 喜葛化学有限公司３．２万【／ａ离子膜法制碱装置的标定数
据．舟绍离子膜电解槽阳设电流效率和阴斑皂流效率的计算方法和计算结果。从
定结果看，阴、阳极电流效率在９５Ｎ以上． 映了装霉 垂行情况良好，主要原因在
于严格控制入槽盐水质量和工艺操作条俘 翎 袤墨．
关键词 离子膜电解槽 电流载率 ｉｆ日极电流藏率 胴祝电蔬教率
定期对离子膜电解槽各项性能指标进行
考镑是加强离子膜电解槽技术管理的重要手
段，而电流效率是其中一项重要的技术经济
指标。它与直流电耗、产品质量和工艺操作
条件都有密切关系。以下结合浙江善高化学
有限公司３．２万ｔ／ａ离子膜法制碱装置的标
定数据，介绍离子膜电解槽阳极电流效率和
阴极电流效率的计算方法。
１阳极电流效率
阳极电流效率反映了每台离子膜电槽发
生副反应的程度，使电槽管理人员了解每台
槽的电解性能，并及时处理异常电槽。
（’ ＋柚＋ ＋ 日一 ）Ｈ
一 ㈣ 一 ）式中：
骶一阳极电流效率；
阳极析Ｏ 反应引起的电流效率损
失；
生成ＣＩＯ一引起的电流效率损失；
帅 一生成ＣＩＯ 一引起的电流效率损
失；
ｍａ一与入槽盐水中所含ＨＣＩ相当的电
流效率：
与入槽盐水中所台ＮａＯＨ相当
的电流效率；
∞ …与入槽盐水中所古ＮａＨＣＯ。相
当的电流效率；
与入槽盐水中所含Ｎａ ＣＯ。相 当的电流效率。 ．
１．ｔ Ｊ习极析氧反应引起的电流效率损失
２ｙ（１ 一‘ 赢 ‘
（１－ （ｃｏｏ一３ ）］
其中Ｖ—ｃ 睾畿
式中：ｙ 一阳极气体中０ 的摩尔分率；
ｙｄ。一阳极气体中ｃｌ 的摩尔分
率；
Ｆ一法拉弟常数，
２６．８ｋＡ／ｋｍｏｌ；
Ｖ一出槽淡盐水流量，ｍ。／ｈ；
Ｉ一电流强度．ｋＡ；
。一电槽出口淡盐水中ＣＩＯ一浓
度，ｋｍｏｌ／ｍ ；
ｃ。０ 一电槽出口淡盐水中ＣＩＯｚ
浓度，ｋｍｏｌ／ｍ￣；
Ｖ 入槽盐水流量．
Ｉ ／Ｍ
Ｃ 一人槽盐水中ＮａＣＩ浓度，
ｋｇ／ｍ。；
Ｃ 一电槽出口谈盐水中的ＮａＣＩ
浓度，ｋｇ／ｍ。。
１．２生成ＣＩＯ一引起电流效率损失
‰
１．３生成ＣＩＯ？引起电流效率损失 维普资讯 http://www.cqvip.com 九九五兰蒡ｔ靳 氯 碱 工 业
‰ 一 ｃ一
Ｖ Ｋ】 一Ｖ℃ ｎ 其中ｃ ｄ 一— ： ＿＿＿—
式中：Ｃ ∞ 一电槽中生成Ｃ１０；的浓
度．ｋｍｏｌ／ｍ ；
Ｃ ，一入槽盐水中Ｃ１０．￣的浓
度．ｋｍｏｌ／ｍ 。
１．４与＾增盐水中所分 １相当的电滴教率
ｒ／￣．１一 ·寻其中Ｗ 一Ｖ
式中：ｗｍＩ－入槽盐水中ＨＣＩ的重量流
室．ｋｇ／ｈ：
入槽盐水中ＨＣＩ的浓度；
ｋｇ／ｍ。，
１ ５与 槽盐水中所合ＮａＯＨ相当的电统效
奎
旱
其中ｗ 一Ｖ ｍ
式中：ｗ （Ⅲ一入槽盐水中ＮａＯＨ的重
量流率，ｋｇ／ｈ；
Ｃ ∞ｎ一入槽盐水中的ＮａＯＨ的
浓度，ｋｇ／ｍｓ。
１．６与入稽盐水中所含ＮａＨＣＯ 相当的电流
效率
Ｗ Ｈ【ｍ Ｆ 一—ｉ＿４一’Ｔ
其中ＷＮｎＨ∞ 一Ｖ℃ ＮａＩ－！ＣＯ
式中：ｗＮａ帆一入槽盐水中ＮａＨＣＯ 的
重量流率．ｋｇ／ｈ；
Ｃ ）．一入槽盐水中的ＮａＨＣＯ
的浓度，ｋｇ／ｍ 。
１．７与八槽盐水中所合Ｎａ。ＣＯ。相＂－３的电琉
欲率
ＷＮ １ ２Ｆ
ａｚｎ 一一 ＿６ ’Ｔ
其中ＷＮａｚ∞ 一Ｖ Ｘａ ＣＯ３
式中：ｗ ｃ ——凡槽盐水中Ｎａ ＣＯ 的重
量流率．ｋｇ／ｈ；
ｍ一一八槽盐水中 ａ ） 的浓 度．ｋｇ／ｍ！。
我公司在线运行的ＡｚＥｃ Ｍ。型单极
式离子膜电解槽有４８台，均使用日本旭硝子
公司提供的Ｆ ７９５离子膜．每周测定ｌ２台
电解槽的所有分析项目 １９９５年３月份入槽
盐水ＮａＣ［平均浓度为３ｔＳｇ／ｌ，入槽盐水的
ｐＨ值控制在９－－＋Ｏ．５，此时入槽盐水ＨＣＩ含
量为零．ＮａＯＨ含量也很低，可以忽略 计．
因此．１ｍ和ｍ 均为零 表１为１ ９９５年３月
份离子膜电解槽的标定数据．表２为阳极电
流效率计算结果。
２阴极电流效率
阴极电流效率是烧碱实际产量与理沦产
量之比，它反映了电解槽装置整体的电解性
能。其计算公式如Ｆ：
一 ｘ￣ｏｏ％
１．４９２１ｔｒｌ
式中： 一阴极电流效率；
＿广一考核期间】００ ＮａＯＨ产
量，ｔ；
Ｉ一考核期间平均运行电流；ｋＡ；
ｔ考核时间，ｈ；
ｎ一电槽数量。
表３为１９９５年３月份离子膜电解槽阴
极电流效率计算结果。
表３阴极电流效率计算结果
项 目 数 值
（ １ ９５．４７
Ｉ （Ｉｊ ２８６７．４０
【（ｋＡ） ５６ ３７
Ｉ（Ｉ１ｊ ７４４ ００
ｎ ４８ ００
我公司离子膜法制碱装置自１９９３年ｌ２
月开工投产以来，已安全运行了一年半，电
流效率仍保持在９５ 以上，其原困是我们严
格控制入槽盐水质量和工艺操作条件，使离
子膜保持良好的电解性能，
参考文献
１日本旭硝子 司： ＭｓＫ装置性能考
牛专运｝亍买施万甚》．１
９９３ 维普资讯 http://www.cqvip.com 氯 碱 工 业 一九几五年筝七
表１离子膜电解槽标定数据【ｌ ９９５年３月）
墅 警 出 进 ～
］６０ 利０ ２１』０ ２｛０ ｂ２】ｏ ｊ １ ４ ０．８０ ９８】 ｊ ！［ 矗
３‘Ｏ乱 。§３ｙｔ １ Ｃ ｒａ￣ｃ１｛ Ｌ） （ （ ／ｈｉ￣）Ｉ（ｋ刀 ０ｌ Ｊ
７ ０．８＿ｌ ９ｓ！ Ｉ Ｓ “ ‘ｉ ９ ”１．‘ ｆ ］ ｌ３ ｌ
【Ｊ３‘¨ｌ 『ｌ｛ｎ４ 一－ －ｒ ｃ！ ｌ
｛１】 一 ｛ ３一； ｌＩ Ｉ ｊ０ ｊ 一：．１ｌ１ ８ 一： １ ２ ｕ＾ ．Ｉ １ ＾ １２¨ ． ］９ｌｌ ，． 】ｌ Ｉ５ｎ４１ １Ｓ 『．：Ｉ ０ ０２０６ １３ 『ｌ＇ ’嵋，· 】８｛ ２】５ ０一）ｌ ７ 一Ｉ ｒｌＩ．
Ｉ】４ ｌ ０．ｓ１ ．： ． —２１７ ｌ ０１６７ ｌ＿一 －ｌ ｉ ５ 一）８１ ；Ｓ．一１． ２】８ ．０】６７ ．１ ｒ一·ｒ
１ ５ ¨． ｌｌ ９Ｓ １ ７ Ｉ ２ｌ３ ０ ０１７； 一』一Ｉ ｊ １７ ０．８、， ９ｓ １．３ ｌ ２１３；０．￣１１７７ ｉ ｌ＿－－ １ １８ １ ０ ５ ｒ） §８． １ １．７ ２１０ ｌ ０．川７９ ｔ；３＂ｏ ｃ ０－＜·一 ．。一 ！一Ｌ ～ 一 ７ Ｉ丝Ｊ旧 ， Ｉ】７ ｌ ２１８｛ ０１８１ Ｉ ｌＩ＿” ｛２】‘０．３ｎ ９ ． 。 上 ：旦 一ｉ一 １．１＿，
２２ ０ ８ｎ §Ｓ． 一 １． ２２Ｏ｛０．０ ２７５ Ｊ．（Ｉ３２ Ｌ） Ｚ３ ０．８ ９８ Ｊ １·７ Ｉ ２１６．０ ０１６；Ｊ一） ０３０７ ｌ ２４｛０．７ｓ ９１５ ｛１．７｛２１８ ｌ ０．０１８］１ ０ ０８１３
２ｌ｝６０．４ｌＩ ｍ ２０ ０．０ ０．ＯＺ３０ Ｉ Ｚ５ ０．８０‘０８．ｉ ｉ．８ ２１６ ｌ ０．０１∞ ．！￣３５１
２６ ｍ ８０ ９８．０ ｉ １．７ ｌ ２１５ ０ ０１７５ ｉ ｌＪ－０．３．１５
－１ 。！ⅥＩ ２ｌ ｌ ∞７ 啪４ ｌ Ｚ８ １ ０ ８ｏ １ ９８０ ｌ，８ ２１３『０·０１８１ ０．ｔ ３５１ ｆ ２９ ｍ ８０ ９８ ｉ Ｊ ｉ．７ Ｉ ２１ １ ０．０１８１ １ ０．９３５０
｛３０｝Ｕ．８０、９８ ｒ）ｉ ｌ．８ ｌ ２１２ ｌ ０．０１Ｓ５ ｌ Ｉ１ ００３７ Ｉ ３ｌ ｊ ０．８２ ９８．０ ｆ １．８ ２１３ １ ０．９１７１｝０．０３４０ ｌ ３２『０．８２ ９８．ｉ ｉ，７ ２１１。０ Ｏｌ８１ ０．０３４３
Ｌ！ ＬＬ＿】 一＿Ｌ型一ｌ ０．０１７１ ｌ ｌＪ．０３４５
Ｉ ３４ ｊ ０．８『 ｛９８ ｕ；ｊ．８｝２ｉ０ ｌ ０．０１８１ 。ｌ１ ０３４９ ：３５：０ ８０ §８． １ １．８ ２１６『０ ０１７５ ，．０３４９
６ ８０ ９８． 、ｊ １ ８ ｌ ２ｌ３ ｉ ０ ｒ１７５ ０ ０３５０ ２８ ｂ７．８ ０．２ｓ ０ ０４ｎ ０．０１９６ ｊ ３７ ｉ ｕ．；０ ９８ ４］１．４ Ｉ ２２０ １ ０．０１３０ ·０３ｏ３
ｌ ８８ ｉ ０． ｏ ９８．５ １．３ ２ＺＯ ｆ ０．Ｏ｝Ｚ１） １．ｕ＿｛ｌｊ
ｆ ９ ０ ０ ９８｛ １ ３ ｊ Ｚ１８｝０．０１２６ Ｉ ０３０８ ４０ ｎ．５１ ９８ ｌ １ ３ Ｉ ２１５ １ ０．０１４０ ｌ １ ）．０３ｌ５
Ｊ ４ｊ １ ０：０ ９８ Ｇ ｆ ． ２１ｌ『０．０１３０ ０．【） ｆ； ｌ ４２ ０ ｊ０ 鹕．６ １．３ ２１３ ０ ０１Ｚ６ ●．１ｌＳ１５
ｔ３ ０：０ ９＆ １ ４ Ｊ ２ｌ６ １ ０．［ｄ３０ ｉ ０．０３１８ ４４ 『ｌ＿：（Ｊ ９８ ４ Ｉ】．３ ｊ ２１．ｒ １２６ Ｉ¨０３］６ 广再＿ｒ ’ ０８ ０｛：． ２１６ １ ０．ＯｌＺ￣ｌ ｏ ０３２ｌ
１ ４６ ｊ【Ｊ ｌｌ §８．６ １．３ ８ｌ３ ０眦２４ ｎ．【１３２
４７ ０．５０ ９８‘Ｊ ｉ．３ Ｉ ２１４ １ ０ ０１４０ ｌ＿０３ｌ２ Ｊ ４８ １ ０． ｛９８－ ｌ １．３ ２１４ ｌ ０． 】∞ ０一）３ ８ ｌ＿ 臣
譬 维普资讯 http://www.cqvip.com

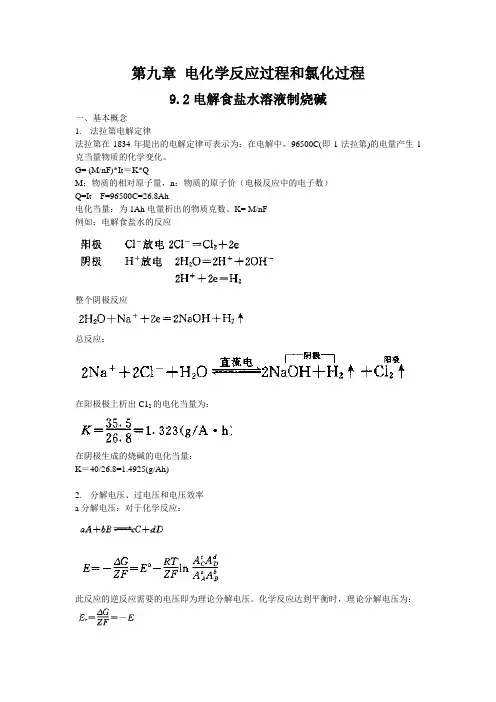

化学工艺学 第九章-2电解食盐水溶液制烧碱
第九章 电化学反应过程和氯化过程
9.2电解食盐水溶液制烧碱
一、基本概念
1. 法拉第电解定律
法拉第在1834年提出的电解定律可表示为：在电解中，96500C(即1法拉第)的电量产生1克当量物质的化学变化。
G= (M/nF)*It＝K*Q
M：物质的相对原子量，n：物质的原子价（电极反应中的电子数）
Q=It F=96500C=26.8Ah
电化当量：为1Ah电量析出的物质克数。K= M/nF
例如：电解食盐水的反应
整个阴极反应
总反应：
在阳极极上析出C12的电化当量为：
在阴极生成的烧碱的电化当量：
K＝40/26.8=1.4925(g/Ah)
2. 分解电压、过电压和电压效率
a分解电压：对于化学反应：
此反应的逆反应需要的电压即为理论分解电压。化学反应达到平衡时，理论分解电压为：
还可以通过阴极、阳极半反应的能斯特方程计算。Er＝φ（阳极）－φ（阴极），φ表示半反应的平衡电位，E表示实际电位，Er表示理论分解电位。
如，298.15K，阳极液中NaCl 265kg/m3,阴极液中NaOH 100 kg/m3时，
φ（Cl）＝1.332V
φ（H）＝-0.840V
Er＝φ（阳极）－φ（阴极）＝1.332+0.840＝2.172V
b过电压
实际反应的电极电位与理论分解电压的差称为该电极的过电压。
影响过电压的因素：电极材料、电极表面状态、电流密度、温度、电解时间、电解质的性质和浓度以及电解质中的杂质等。
气体电极过程，产生的过电压相当大，而析出金属则除Fe、Co和Ni外，产生的过电压一般均很小。电极表面粗糙，电解的电流密度降低以及电解液的温度升高，可以降低电解时的过电压。其中，电极材料对过电压的影响最大。
如：石墨阳极上析出氯气、析出氧气的实际电位（1000A/cm2, NaCl 265kg/m3）
E（Cl）＝φ（Cl）+Eo（Cl）＝1.332+0.25＝1.582V
E（O）＝φ（O）+ Eo（O）＝0.814+1.09＝1.904V
高浓度次钠工艺计算书
高浓度次氯酸钠（有效氯10%）3-8Kg/h电解槽设计计算书
换算比例：
1g次氯酸钠=0.953g有效氯，即1g有效氯=1.0493g次钠=1.05g次钠。
一、 物料衡算（按产8Kg/h有效氯，浓度10%作为衡算条件）
1） 入槽盐水浓度26%；
2） 出槽盐水浓度20%；
3） 电解槽温度65℃；
4） 出槽碱液浓度33%；
5） 进吸氯塔碱液浓度12.5%；
6） 进吸氯塔碱液温度≤30℃；
7） 次钠成品入成品槽温度≤35℃；
盐耗计算：
次钠反应:
电解反应：
按以上计算得出理论消耗：
盐耗：1.648Kg/Kg有效氯
碱耗：1.1268 Kg/Kg有效氯
因成品次氯酸钠中有0.1—1%的NaOH以及盐水、镁，调PH值，离子膜槽开车时阴极侧用碱液循环等用碱，耗碱很少。
2、工艺用水（纯水）量计算
按离子膜槽阴极反应式计算
即：8Kg有效氯电解反应NaCl盐水损失水量为：8×1.014=8.112Kg水
8Kg有效氯耗盐：8×1.648=13.184Kg，化为26%盐水，需用水量：
即阳极室有37.53—8.112=29.42Kg水返回盐水化盐，实际化盐只需纯水8.112Kg。
阴极室NaOH浓度为：
2）阴极室需补充水量，以及进氯吸收塔碱液浓度计算：
按8Kg有效氯配为10%次氯酸钠需用水量：
扣除次钠反应产生的水量8×0.254=2.032Kg， 65-2.032=63Kg
因此，要达到生产有效氯10%的次氯酸钠，阴极需要总水量为63Kg
进氯吸收碱液浓度：
在阴极需要补充水量：63-8.112=54.9Kg
二、 热量衡算
1.电解电耗：设计槽电压小等于3.5V，电流效率大等于75%
有效氯直流电耗：
按氯碱生产NaCl溶液电解的理论分解电压为2.19V，氯的理论直流电耗： W1=2.19÷1.323=1.655Kw/kg。
实际与理论差值：W-W1=3.527-1.655=1.872kw/kg，差额在电解槽中以各种方式转化为热量。
离子交换膜法电解食盐水
《化工生产技术》课程教案
离子交换膜法电解食盐水
离子交换膜法电解的原理、工艺条件
盐酸的制备
知识点：
一、电解
1、 含义：指在 原电池或电解池中，两个电极上发生的半反应，因为在原电池和电解池中， 氧化反应和还原反应使分别在两个电极上发生的。原电池的负极和电解池的阳极的电极反应都
是氧化反应，故也叫氧化极。 原电池的正极和电解池的阴极反应都是还原反应， 故也叫还原极。
2、 离子膜法电解食盐水的原理
二、离子膜选择透过性基本原理
1、在离子交换膜发电解槽中， 由一种具有选择性透过性能的阳离子交换膜将电解槽分成阳极室
和阴极室 学习情境五 氯碱生产技术
工作任务
离子交换膜法电解
授课地点 多媒体教室 教学方法 讲授法 课时
包含章节 第五章第三
四节 主要教具、设
备、工具 多媒体
学习重点
及难点 离子交换膜法电解的原理、工艺条件
盐酸的制备
学生学习
基础 已具有有机化学，化工单元操作，物理化学，化工热力学等的学 习基础，具有一定的自学能力，接受知识的能力也较强 任务描述及
任务目标
Nut ] ]»11
值
耳丨横士 24'1 * 2e =
C'l 朗楹：211却2v = ir 减小
2NuCI+2ll?O 2Na(»H+H2 T 增
+ Cl; 黑三纽：I
ni极 《化工生产技术》课程教案
睛制teSm I
―1 R7O(SJ?
NaCIjS® SNdOH)
以Nafion膜为例，离子膜的选择性透过
离子膜是多孔结构物质，由孔和骨架组成，孔内是水相，固定离子团之间有微孔水道想通， 骨架是含氟聚合物
2、 离子膜性能降低的主要因素
1) 、钙和镁正离子在电场作用下，易进入离子膜内，形成沉积物堵塞孔通道
2) 、为稳定操作，膜内的负离子团的数目要求相对稳定，电解液温度不宜过高，碱液浓度不宜 过浓，避免出现脱水现象，在膜内产生结晶，造成膜的永久性损坏
3) 、溶液碱浓度过低而温度较高时，在膜的界面处也可能出现积水 起泡”现象，甚至使两层膜 分开，失去离子膜的性能
影响离子膜法电解槽正常运行的因素及控制
影响离子膜法电解槽正常运行的因素及控制
摘要：离子膜法电解技术是工业生产中重要的生产环节，其中最为关键的设备就是电解槽设备，该设备的运行安全性、稳定性也决定了生产的可靠性。立足于研究现状，文章首先介绍了离子膜法电解技术中杂质的主要类型以及对膜产生的影响，其次对盐水浓度带来的影响进行了解析，最后则就电解液酸度对膜产生的影响进行了阐述，希望可以以此来指导工艺指标的指定，为实现科学生产创造条件。
关键词：离子膜法；电解槽；运行影响因素；控制策略
电解槽的运行特征决定了其运行过程中可能会受到多种因素的影响与干涉，如盐水当中的杂质类型与浓度、电解液的酸度以及操作的稳定性等等，通过分析这些影响因素，可以得到相应的控制分析方法，从而更好的指导具体生产环节，现就相关因素分类介绍如下。
一、杂质类型对膜的影响
离子膜法电解生产中，盐水的杂质类型十分丰富，其中钙离子、镁离子容易形成沉淀物质，导致区域电压增加，电流的效率受到影响。三价铁离子会形成杂质层，同样也会影响到电压与电流的效率。
1.钙离子、镁离子含量高的原因
钙离子异常升高往往与盐水的碱性条件有关，随着碱性的增强，钙离子、镁离子的杂质均会随着沉淀的增加而逐渐析出，此时小微颗粒会附着在树脂的表面，从而导致吸附能力下降，膜的交换能力会受到影响。在酸性环境下，镁离子与钙离子一般以离子态的形式存在，此时电流效率会受到不同程度的影响。
2.一次成品盐水过碱量较高的原因
一次盐水中的杂质多以氢氧化物以及碳酸化合物为主，所以通常存在碱性较强的情况，这是由于第一步操作中添加了大量的碱性物质导致出现杂质的小颗粒沉淀，所以需要及时进行一次成品盐水的处理，借助于专业的设备来进行二次精炼，避免电解后的离子附着在膜内导致膜恶化，从而实现电压的抑制，实现电流效率的有效控制。

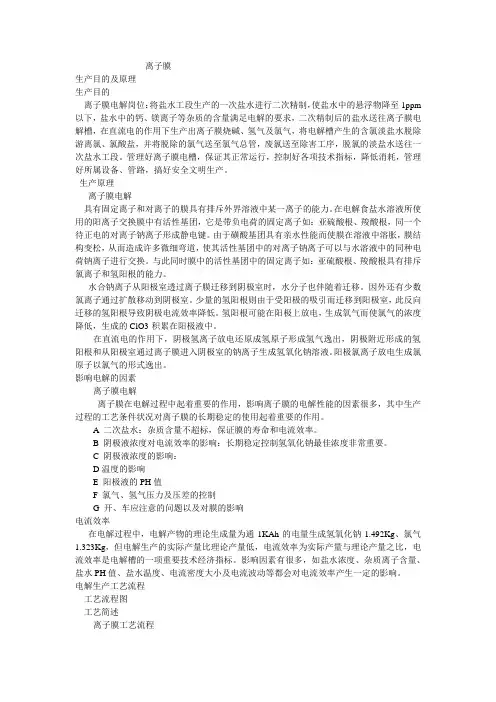

离子膜
离子膜
生产目的及原理
生产目的
离子膜电解岗位：将盐水工段生产的一次盐水进行二次精制，使盐水中的悬浮物降至1ppm以下，盐水中的钙、镁离子等杂质的含量满足电解的要求，二次精制后的盐水送往离子膜电解槽，在直流电的作用下生产出离子膜烧碱、氢气及氯气，将电解槽产生的含氯淡盐水脱除游离氯、氯酸盐，并将脱除的氯气送至氯气总管，废氯送至除害工序，脱氯的淡盐水送往一次盐水工段。管理好离子膜电槽，保证其正常运行，控制好各项技术指标，降低消耗，管理好所属设备、管路，搞好安全文明生产。
生产原理
离子膜电解
具有固定离子和对离子的膜具有排斥外界溶液中某一离子的能力。在电解食盐水溶液所使用的阳离子交换膜中有活性基团，它是带负电荷的固定离子如：亚硫酸根、羧酸根，同一个待正电的对离子钠离子形成静电键。由于磺酸基团具有亲水性能而使膜在溶液中溶胀，膜结构变松，从而造成许多微细弯道，使其活性基团中的对离子钠离子可以与水溶液中的同种电荷钠离子进行交换。与此同时膜中的活性基团中的固定离子如：亚硫酸根、羧酸根具有排斥氯离子和氢阳根的能力。
水合钠离子从阳极室透过离子膜迁移到阴极室时，水分子也伴随着迁移。因外还有少数氯离子通过扩散移动到阴极室。少量的氢阳根则由于受阳极的吸引而迁移到阳极室，此反向迁移的氢阳根导致阴极电流效率降低。氢阳根可能在阳极上放电，生成氧气而使氯气的浓度降低，生成的ClO3-积累在阳极液中。
在直流电的作用下，阴极氢离子放电还原成氢原子形成氢气逸出，阴极附近形成的氢阳根和从阳极室通过离子膜进入阴极室的钠离子生成氢氧化钠溶液。阳极氯离子放电生成氯原子以氯气的形式逸出。
影响电解的因素
离子膜电解
离子膜在电解过程中起着重要的作用，影响离子膜的电解性能的因素很多，其中生产过程的工艺条件状况对离子膜的长期稳定的使用起着重要的作用。
A 二次盐水：杂质含量不超标，保证膜的寿命和电流效率。
B 阴极液浓度对电流效率的影响：长期稳定控制氢氧化钠最佳浓度非常重要。

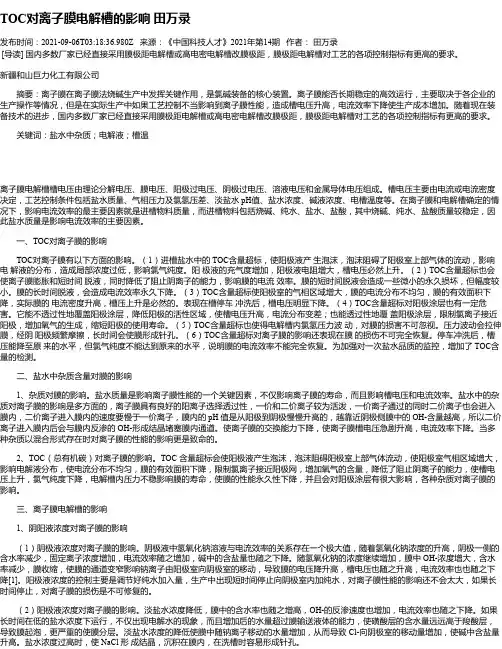

TOC对离子膜电解槽的影响田万录
TOC对离子膜电解槽的影响 田万录
发布时间：2021-09-06T03:18:36.980Z 来源：《中国科技人才》2021年第14期 作者： 田万录
[导读] 国内多数厂家已经直接采用膜极距电解槽或高电密电解槽改膜极距，膜极距电解槽对工艺的各项控制指标有更高的要求。
新疆和山巨力化工有限公司
摘要：离子膜在离子膜法烧碱生产中发挥关键作用，是氯碱装备的核心装置。离子膜能否长期稳定的高效运行，主要取决于各企业的生产操作等情况，但是在实际生产中如果工艺控制不当影响到离子膜性能，造成槽电压升高，电流效率下降使生产成本增加。随着现在装
备技术的进步，国内多数厂家已经直接采用膜极距电解槽或高电密电解槽改膜极距，膜极距电解槽对工艺的各项控制指标有更高的要求。
关键词：盐水中杂质；电解液；槽温
离子膜电解槽槽电压由理论分解电压、膜电压、阳极过电压、阴极过电压、溶液电压和金属导体电压组成。槽电压主要由电流或电流密度
决定，工艺控制条件包括盐水质量、气相压力及氯氢压差、淡盐水 pH值、盐水浓度、碱液浓度、电槽温度等。在离子膜和电解槽确定的情
况下，影响电流效率的最主要因素就是进槽物料质量，而进槽物料包括烧碱、纯水、盐水、盐酸，其中烧碱、纯水、盐酸质量较稳定，因
此盐水质量是影响电流效率的主要因素。
一、TOC对离子膜的影响
TOC对离子膜有以下方面的影响。（1）进槽盐水中的 TOC含量超标，使阳极液产 生泡沫，泡沫阻碍了阳极室上部气体的流动，影响电 解液的分布，造成局部浓度过低，影响氯气纯度。阳 极液的充气度增加，阳极液电阻增大，槽电压必然上升。（2）TOC含量超标也会
使离子膜膨胀和短时间 脱液，同时降低了阻止阴离子的能力，影响膜的电流 效率。膜的短时间脱液会造成一些微小的永久损坏，但幅度较
小。膜的长时间脱液，会造成电流效率永久下降。（3）TOC含量超标使阳极室的气相区域增大，膜的电流分布不均匀，膜的有效面积下
降，实际膜的 电流密度升高，槽压上升是必然的。表现在槽停车 冲洗后，槽电压明显下降。（4）TOC含量超标对阳极涂层也有一定危
离子膜电解槽阴极液补充水量的计算及控制方法
第９期 ２００７年９月 中国氯碱
Ｃｈｉｎａ Ｃｈｌｏｒ—Ａｌｋａｌｉ Ｎｏ．９ ＳｅＤ．．２００７ １５
离子膜电解槽阴极液
补充水量的计算及控制方法
兰振涛，苗国敏
（河南平顶山汇源氯碱有限公司，河南平顶山４６７３００）
摘 要：通过阴极液水平衡的计算来论述温度与浓度控制的重要性。对比并优选了纯水流量调节方
法。
关键词：离子膜电解槽；水平衡；控制方法
中Ｉｔｉ（ｆ类号：ＴＱｌｌ４．２６ 文献标识码：Ｂ 文章编号ｉ１００９－１７８５（２００７）０９－００１５－０２
Ｃａｌｃｕｌａｔｉｏｎ ｏｆ ｗａｔｅｒ ｓｕｐｐｌｅｍｅｎｔ ｑｕａｎｔｉｔｙ ｏｆ ｃａｔｈｏｄｅ ｌｉｑｕｏｒ
ｏｆ‘ ‘ ￣ｍｂｒａｎｑ ｅｌｅｃｔｒｏｌ ａｎｄ ｓｅｌｅｃｔｉｏｆ ；ｔｈｏｄｌｏｍｃ ｍｅｍｂｒａｎｅ ｅｌｅｃｔｒｏｌｙｚｅｒ ａｎ ｓｅｌｅｃｔｉｏｎ ｏｌ ｃｏｎｔｒｏｌ ｍｅｍｏｏ
ＬＡＮ Ｚｈｅｎ—ｔｏｏ，ＭＩＡ０ Ｇｕｏ－ｍｉｎ
ｆＨｅｎａｎ Ｐｉｎｇｄｉｎｇｓｈａｎ Ｈｕｉｙｕａｎ Ｃｈｌｏｒ－ａｌｋａｌｉ Ｃｏ．，Ｌｔｄ．，Ｐｉｎｇｄｉｎｇｓｈａｎ ４６７３００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｃａｌｃｕｌａｔｉｏｎ ｏｆ ｗａｔｅｒ＂ｂａｌａｎｃｅ ｏｆ ｃａｔｈｏｄｅ ｌｉｑｕｏｒ，ｔｈｅ ｉｍｐｏｒｔａｎｃｅ ｏｆ ｔｈｅ ｃｏｎｔｒｏｌ ｏｆ
ｔｅｍｐｅｒａｔｕｒｅ ａｎｄ ｃｏｎｃｅｎｔｒａｔｉｏｎ ｗｅｒｅ ｄｉｓｃｕｓｓｅｄ．Ａｑｕａ ｐｕｒａ ｆｌｏｗ ａｄｊｕｓｔｍｅｎｔ ｓｈｏｕｌｄ ｂｅ ｐｒｅｆｅｒｅｎｃｅ．
Ｋｅｙ ｗｏｒｄｓ：ｉｏｎｉｃ ｍｅｍｂｒａｎｅ ｅｌｅｃｔｒｏｌｙｚｅｒ；ｗａｔｅｒ ｂａｌａｎｃｅ；ｃｏｎｔｒｏｌ ｍｅｔｈｏｄ
１阴极液水平衡的计算
１．１电解槽概况
河南平顶山汇源氯碱有限公司生产规模为年产
烧碱１０万ｔ（按８ ０００ ｈ／ａ）。亦即１２．５ ｔ，ｈ，电解槽
浅议影响离子膜电解槽电流效率的因素
浅议影响离子膜电解槽电流效率的因素
隋艳
【摘 要】保持最佳的离子膜电解工艺操作条件是离子膜电解槽的操作关键,它能使离子膜长期稳定地保持较高的电流效率和较低的槽电压,进而稳定直流电耗,延长离子膜的使用寿命.本文详细分析了影响离子膜电解槽电流效率的因素,认为电解槽在运行过程中,要保持高的电流效率应做到:高质量的入槽盐水;适宜的阴极液浓度、阳极液浓度和适宜的电流密度;严格控制阳极液PH值;保持适宜的电解槽温度、电解液流量和稳定的高质量的无离子水供应.
【期刊名称】《广州化工》
【年(卷),期】2014(042)002
【总页数】3页(P140-141,176)
【关键词】电流效率;离子膜;电解槽
【作 者】隋艳
【作者单位】牡丹江大学,黑龙江牡丹江157011
【正文语种】中 文
【中图分类】TQ151.2
离子膜是膜烧碱生产装置中最关键的组成部分，离子膜电解槽操作的关键是使离子膜长期稳定的保持较高的电流效率和较低的槽电压，从而降低直流电耗，延长离子离子膜的使用寿命［1］。影响离子膜电解槽电流效率的因素主要有以下几个方面。 1 盐水质量对电流效率的影响
离子膜法制碱技术中，进入电解槽的盐水质量是这项技术的关键［2］，盐水的质量不仅影响离子膜的寿命，而且是在高电流密度运行时获得高电流效率的重要因素。盐水中的杂质对离子膜的电流效率的影响主要表现在:
(1)盐水中Ca2+、Mg2+等杂质金属离子的存在，导致离子膜电解槽电流效率的降低
离子膜电解槽的阳离子交换膜具有选择和透过溶液中阳离子的特性，它能选择和透过盐水中的Na+，而其它的金属阳离子如Ca2+、Mg2+也同样能透过。但是，当Ca2+、Mg2+等其它二价或三价金属阳离子透过离子交换膜时，与少量的从阴极室反迁移来的OH－生成氢氧化物沉淀，会堵塞离子膜的微孔，使膜电阻增加，从而引起电解槽的槽电压上升，进一步加剧OH－向阳极室反迁移，导致电流效率的下降。离子膜烧碱装置二次盐水的螯合树脂是采用德国拜耳公司生产的TP－208螯合树脂，经其处理的盐水指标如表1。其指标完全满足Nafion N982离子膜对杂质离子的要求，为离子膜电解槽在高的电流效率下运行提供了可靠的保证。
离子膜电解工艺中电流效率的影响因素牛永恒
离子膜电解工艺中电流效率的影响因素 牛永恒
发布时间：2021-08-30T06:12:43.542Z 来源：《中国科技人才》2021年第13期 作者： 牛永恒
[导读] 离子膜是离子膜法烧碱工艺流程中的关键组成部分。离子膜应长期稳定地保持较高的电流效率及较低的槽电压，降低直流电耗，并延长使用寿命。
新疆圣雄氯碱有限公司电解车间
摘要：离子膜是离子膜法烧碱工艺流程中的关键组成部分。离子膜应长期稳定地保持较高的电流效率及较低的槽电压，降低直流电耗，并延长使用寿命。离子膜电解槽的操作关键是使离子膜能够长期 稳定的保持较高的电流效率，较低的槽电压和直流 电耗，延长膜的使
用寿命和机框机片的寿命，不因误 操作而使膜受到严重损害，同时提高成品质量。
关键词：电流效率；影响因素；离子膜烧碱
本文分析了膜电解过程中影响离子膜电流效率的影响因素，提出应选择适宜的电流密度，严格控制盐水中杂质离子的含量，阴、阳极有稳
定的浓度及电解温度，根据电解槽出口产品质量调整电解液，保持高电流效率。
一、离子膜法的电解原理
众所周知，离子交换膜是由两层膜压合而成，较薄的一层为羧酸层，该层有高密度的离子交换基团，对Na+有高度选择性而排斥OH，但其有较高的电阻，较厚的一层为低密度的磺酸基层，主要起机械加固作用。前者主要控制电流效率，使其更具选择性，后者对整个膜的
总电压控制起着主要作用。在电解食盐水溶液所使用的阳离子交换膜的膜体中有活性基团，它是由带负电荷的固定离子如--S03一、--
COO-，同一个带正电荷的对离子Na+形成静电键，当阳离子交换膜与电解质溶液相接触时，由于磺酸基团具有亲水性能，而使膜在溶液中溶胀，膜体结构变松，从而造成许多微细弯曲的通道，膜内对应离子的浓度将高于膜外溶液中电解质浓度，使其活性基团中的对应离子
Na+既可以与膜外溶液中的同电荷的Na+进行交换，又进行Na+的传输，Na十透过膜的流动受其内部结构的限制，通过改变膜的含水量可以改变膜结构的开度，从而也改变了Na+的运动阻力。离子交换膜的另一个重要特性是对OH一和cl_排斥作用，从而获得高纯度的溶液。由于
离子膜电解槽电流效率探讨
龙源期刊网
离子膜电解槽电流效率探讨
作者：杨永兵
来源：《石油研究》2019年第10期
摘要：离子膜如果要长期保证其稳定、高效的电流效率，最关键的部分就是电解槽的操作问题。离子膜的使用寿命会受到盐水的影响，因此电流的高密度运行状态就会使得效率进一步降低。电解槽有着阳离子交换膜，因此，有能透过溶液的特点。Ca2+、Mg2+等多价阳离子在透过交换膜时，与少量的从阴极室反迁移来的OH-生成氢氧化物沉淀，使膜电阻增加，会堵塞离子膜，这样就会使得电解槽出现电压升高的情况，因此，就会改变反迁徙，电流的效率进一步降低。所以本文针对离子膜电解槽电流效率进行了以下探讨。
关键词：离子膜;电解槽;电流效率。
引言
离子膜如果要长期保证其稳定、高效的电流效率，最关键的部分就是电解槽的操作问题。这种操作能够改变相关的电流量，延长离子膜的使用寿命，能够进一步避免离子膜受到伤害，以此提高产品的质量，同时能够降低电解槽电压，起到提升电流效率的作用。
一、盐水质量对电流效率的影响
离子膜的使用寿命会受到盐水的影响，因此电流的高密度运行状态就会使得效率进一步降低。电解槽有着阳离子交换膜，因此，有能透过溶液的特点。Ca2+、Mg2+等多价阳离子在透过交换膜时，与少量的从阴极室反迁移来的OH-生成氢氧化物沉淀，使膜电阻增加，会堵塞离子膜，这样就会使得电解槽出现电压升高的情况，因此，就会改变反迁徙，电流的效率进一步降低。它能选择和透过盐水中的Na+，而其他阳离子如Ca2+、Mg2+等也同样能透过。
二、阴极液中NaOH浓度对电流效率的影响
根据相关的资料显示，NaOH浓度与电流效率存在极大值的关系，因此，NaOH的不断升高会使得阴极一侧的含水情况比较低。所以相对来说浓度就会增加，如果浓度继续升高，并且没有要下降的趋势，膜中OH-浓度增大，当NaOH质量分数超过36%，膜中OH-浓度增大的影响起决定作用，这样就会使得电流的效率不断降低，影响用电的情况，所以，对于溶液的浓度来说，要使得能够达到相关的平衡要求，槽出口碱液NaOH质量分数控制在32%-35%。分析人员和操作人员需要进行各种数据的监测和分析，这样才能够将溶液的浓度和电解质的情况进一步结合考虑。完善平衡的配合模式，这样才能够对形成的电流做适当的考虑和分析。
