CN/201505/PrintedinChinaFAG长寿命调心滚子轴承可靠的主轴轴承作为工业风力发电机的合作伙伴，Schaeffler已经在该行业提供了超过30年的产品支持。 通过与客户的合作， 我们针对每一个应用领域开发了最合适的轴承。主轴传动链支撑轴承是风力发电机的中心重要部件， 它承受了包含风力载荷的所有载荷。FAG调心滚子轴承以长寿命为主要特点， 并适用于重载工况以及具有一定的调心功能和补偿主轴的挠曲变形的能力。 针对长寿命的特殊设计• 优化了轴承的内部几何尺寸，减小了磨损和接触应力。• Durotect B涂层可以防止白色腐蚀裂纹（WEC）的发生。• Triondur C涂层让轴承在混合摩擦工况下的磨损减小。风力发电机主轴轴承
© Schaeffler Technologies AG & Co. KGschaeffler.de/windpowerTriondur C 涂层Durotect B 涂层
风力发电机用轴承大致可以分为三类
风力发电机用轴承大致可以分为三类，即：偏航轴承、变桨轴承、传动系统轴承(主轴和变速箱轴承)。偏航轴承安装在塔架与座舱的连接部，变桨轴承安装在每个叶片的根部与轮毂连接部位。每台风力发电机设备用一套偏航轴承和三套变桨轴承(部分兆瓦级以下的风力发电机为不可调桨叶，可不用变桨轴承)。
1代号方法
风力发电机偏航、变桨轴承代号方法采用了JB／T10471—2004中转盘轴承的代号方法，但是在风力发电机偏航、变桨轴承中出现了双排四点接触球式转盘轴承，而此结构轴承的代号在JB／T10471—2004中没有规定，因此，在本标准中增加了双排四点接触球转盘轴承的代号。由于单排四点接触球转盘轴承的结构型式代号用01表示，而结构型式代号02表示的是双排异径球转盘轴承结构，因此规定03表示双排四点接触球转盘轴承结构。
2技术要求
2．1材料
本标准规定偏航、变桨轴承套圈的材料选用42CrMo，热处理采用整体调质处理，调质后硬度为229HB—269HB，滚道部分采用表面淬火，淬火硬度为55HRC-62HRC。由于风力发电机偏航、变桨轴承的受力情况复杂，而且轴承承受的冲击和振动比较大，因此，要求轴承既能承受冲击，又能承受较大载荷。风力发电机主机寿命要求20年，轴承安装的成本较大，因此要求偏航、变桨轴承寿命也要达到20年。这样轴承套圈基体硬度为229HB-269HB，能够承受冲击而不发生塑性变形，同时滚道部分表面淬火硬度达到55HRC-62HRC，可增加接触疲劳寿命，从而保证轴承长寿命的使用要求。
2．2低温冲击功
本标准对偏航、变桨转盘轴承套圈低温冲击功要求：—20℃Akv不小于27J，冷态下的Akv值可与用户协商确定。风力发电机可能工作在极寒冷的地区，环境温度低至—40吧左右，轴承的工作温度在—20~C左右，轴承在低温条件下必须能够承受大的冲击载荷，因此，要求轴承套圈的材料在调质处理后必须做低温冲击功试验，取轴承套圈上的一部分做成样件或者是与套圈同等性能和相同热处理条件下的样件，在—20~C环境下做冲击功试验。
浅谈风力发电机主轴轴承失效分析及解决办法
浅谈风力发电机主轴轴承失效分析及解决办法
风力发电机主轴轴承是风能转换装置中的重要组成部分，其正常运转与否直接影响风力发电机的性能和寿命。然而，在运行过程中，由于各种原因，风力发电机主轴轴承存在失效的风险。本文将从失效原因、失效分析及解决办法等方面进行论述。
首先，风力发电机主轴轴承失效原因多种多样，主要包括以下几方面：
1.过载与负荷不均匀：由于发电机长期工作在高速旋转状态下，风力过大或过小都会导致主轴轴承受到不同程度的负载，使其过载或负荷不均匀，从而引起失效。
2.润滑不良：风力发电机主轴轴承工作环境恶劣，尘埃多，容易导致润滑油污染，进而引发润滑不良，造成主轴轴承失效。
3.轴承偏心和振动：由于安装和使用不当，风力发电机主轴轴承可能出现偏心磨损，同时，振动也会在一定程度上加剧轴承失效。
常见的轴承失效形式主要包括以下几种：
1.疲劳失效：轴承长期在复杂动载荷下工作，容易导致疲劳失效，主要表现为轴承表面的磨损和龟裂。
2.磨损失效：因为润滑不良、杂质进入轴承等原因，主轴轴承可能出现磨损失效，主要表现为表面磨损、脱落和腐蚀等现象。
3.弯曲失效：过载或负荷不均匀都会导致主轴弯曲变形，造成主轴轴承失效。
为了解决风力发电机主轴轴承失效问题 1.加强检查和维护：定期对风力发电机主轴轴承进行检查，确保其润滑状态良好，及时更换磨损严重的轴承。
2.提高轴承负荷承载能力：采用高强度材料制造轴承，增加轴承的负荷承载能力以及寿命。
3.减小振动幅度：通过优化设计和加强安装质量，降低风力发电机的振动幅度，减少对主轴轴承的影响。
4.加强润滑管理：严格控制风力发电机主轴轴承的润滑油品质和污染控制，确保轴承良好润滑，减少摩擦磨损。
总之，风力发电机主轴轴承的失效对风力发电机的性能和寿命具有重要影响。通过加强检查和维护、提高轴承负荷承载能力、减小振动幅度、加强润滑管理等措施，可以有效预防和解决风力发电机主轴轴承失效问题，提高风力发电机的可靠性和经济性。
风电轴承生产工艺
风电轴承生产工艺
风电轴承生产工艺
风电轴承是支撑风力发电机转动的关键部件之一，其生产工艺直接影响到轴承的质量和性能。下面介绍一下风电轴承的生产工艺。
首先，风电轴承的生产需要经过材料准备和预处理。常用的风电轴承材料有高强度合金钢和高强度铸铁。这些材料需要经过铸造、锻造和热处理等工艺，使其具备良好的机械性能。
其次，风电轴承的加工工艺包括车削、铣削、磨削、钻孔等工序。其中，车削是最常用的工艺，用于加工风电轴承的内圈、外圈和滚道等零部件。铣削工艺则用于加工轴承的齿轮和联接件等。磨削工艺主要用于提高轴承的精度和表面质量。钻孔工艺则用于加工轴承的孔径和螺纹孔等。
接下来，风电轴承的装配工艺包括内圈与外圈的配合、滚子的装配和密封件的安装等。内圈与外圈的配合需要保证轴承的运转精度和稳定性。滚子的装配需要按照一定的规则和顺序进行，确保轴承的正常运转。密封件的安装则保证轴承的密封性，防止润滑剂泄漏和外界污染物进入。
最后，风电轴承的检测工艺包括尺寸测量、外观检查和性能测试等。尺寸测量是检测轴承的几何尺寸是否符合要求。外观检查是检查轴承表面是否有裂纹、疤痕和锈蚀等缺陷。性能测试则包括转动摩擦、轴向定位误差、径向游隙和承载能力等指标的测定。
总之，风电轴承的生产工艺是一个复杂而精细的过程，需要经过多个环节的处理才能最终达到要求。每个环节都必须严格控制和操作，以确保风电轴承的质量和性能。未来，随着风电行业的不断发展，风电轴承的生产工艺也将不断创新和提升，以满足日益增长的需求。
风力发电机主轴轴承失效分析
120机械装备研发Research & Development of Machinery and Equipment2019年4月下
风力发电机主轴轴承失效分析
何玉强
（新d绿色能源股份有限公司，河北 石家庄 050000）
摘 要：文章结合风力发电场实际运行过程中的各种轴承磨损和故障现象，对双馈异步低温风力发电机组进行现场风机运行数
据的统计分析，总结了影响轴承正常运行的因素，希望在技术和经验方面提供参考。
关键词：风力发电机；主轴轴承；失效
中图分类号：TM315文献标志码：A文章编号：1672-3872（2019）08-0120-02
——————————————作者简介：何玉强（1984—），男，河北石家庄人，本科，工程师，研究方向：机械设计制造及其自动化。我国风电行业比较严重和普遍存在的问题是大型双馈型
风力发电机主轴轴承的磨损，已成为风力发电机组研发和重
点排除的故障。根据目前的情况，导致主轴轴承磨损的主要
原因有以下几种：风机组装过程不规范，没有检查润滑油，
轴承本身的质量。文章在风电场实际工作的基础上，详细分
析双馈风力发电机前后的轴承磨损情况[1]。
1 主轴轴承在正常情况下失效的主要原因
1）兆瓦级风力发电机的主轴轴承用的是双列调心滚子轴
承，它必须承受轴向和径向的载荷，所以出现故障次数也比
较多。这是因为具有较大的间隙的双列调心滚子轴承，上风
向侧的轴承承受较小的载荷，而下风向轴承要承受很多径向
载荷和轴向力，这导致滚子过度滑动，如果润滑不良会导致
材料腐蚀并剥落，使座圈，滚子和保持架受力不均出现变形
的情况，导致座圈和轴承座之间出现不协调，引起常见故障，
如位移和卡住[2]。
2）在设计新的传动系统时，很少使用调心轴承作为主轴
轴承。一般建议使用圆锥滚子轴承，其有很强的径向和轴向
承载力，通过预紧可以均匀地加载滚轮，滚轮不易滑动摩擦。
然而，在装置过程，由于安装精度和技术要求，轴承间隙如
圆锥滚子轴承使用场合
圆锥滚子轴承使用场合

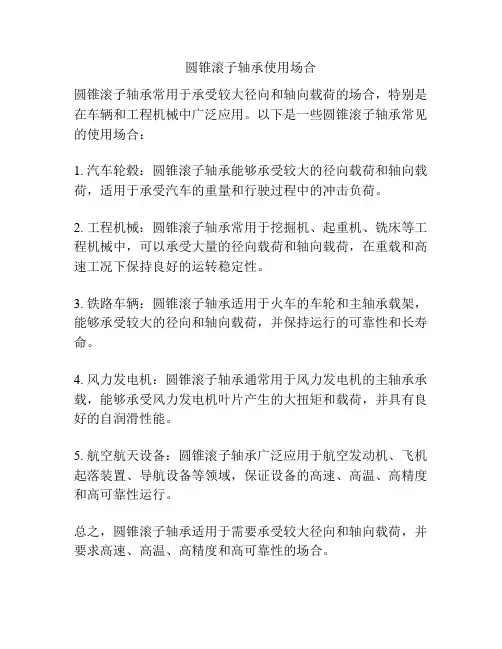

圆锥滚子轴承常用于承受较大径向和轴向载荷的场合，特别是在车辆和工程机械中广泛应用。以下是一些圆锥滚子轴承常见的使用场合：
