铸铁件生产
铸钢件生产工艺要求及质量标准
仅供个人参考
不得用于商业用途 For personal use only in study and
research; not for commercial use
铸钢件生产工艺要求及质量标准
一、混砂工艺标准
（一）材料要求：
1、造型砂：符合GB9442-88 、JB435-63细粒砂要求，一般选用二氧化硅含量较高的天然砂或石英砂，原砂粒度根据铸件大小及壁厚确定，原砂的含泥质量分数应小于2%，原砂中的水份必须严格控制，且一般应进行烘干。
2、水玻璃：水玻璃模应根据铸件大小来确定。
（1）小砂型（芯）为加速硬化采用选用M=2.7—3.2的高模数水玻璃。
（2）中型砂型（芯）可选用M=2.3—2.6的水玻璃。
（3）生产周期长的大型砂型（芯）选用M=2.0—2.2的低模数水玻璃。
（二）混制比例（质量分数%）
造型砂/水玻璃=100：6～8
（三）混制时间：一般情况下混制5分钟，室温或水玻璃密度较大时可适当延长混砂时间。
（四）混制后要求：混制好的造型砂要求无块状或团状，流动性较好。
二、造型工艺要点： 仅供个人参考
不得用于商业用途 （一）基本原则：
1、质量要求高的面或主要加工面应放在下面。
2、大平面应放在下面。
3、薄壁部分应放在下面。
4、厚大部分应放在上面。
5、应尽量减少砂芯的数量。
6、应尽量采用平直的分型面。
（二）基本要求：
1、木模：要求轮廓完整，无裂纹、无破损、无残缺，表面光洁，尺寸符合铸造工艺图纸要求，并经常进行尺寸校验。
2、砂箱：砂箱的尺寸大小应根据木模规格确定，大、中型砂箱应焊接箱筋。
3、浇注系统：根据铸件的结构特点的工艺要求，选择适宜的浇注系统，通常采用顶注式、底注式。
（1）浇注系统设置基本原则：浇口、冒口安放位置合理，大小适宜不妨碍铸件收缩，便于排气、落砂和清理，应使铸型尺寸尽量减少，简化造型操作，节省型砂用量和降低劳动强度。
（2）内浇道位置的注意事项。
铸造生产的工艺流程
铸造生产的工艺流程
铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：
1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图；
2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；
3）造型与制芯；
4）熔化与浇注；
成形原理
铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。
图1 铸造成形过程
铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。
型砂的性能及组成
1、 型砂的性能
型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。
2、 型砂的组成
型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。型砂结构，如图2所示。
图2 型砂结构示意图
工艺特点
铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特点：
1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。
2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。
高锰钢铸件生产基本工艺

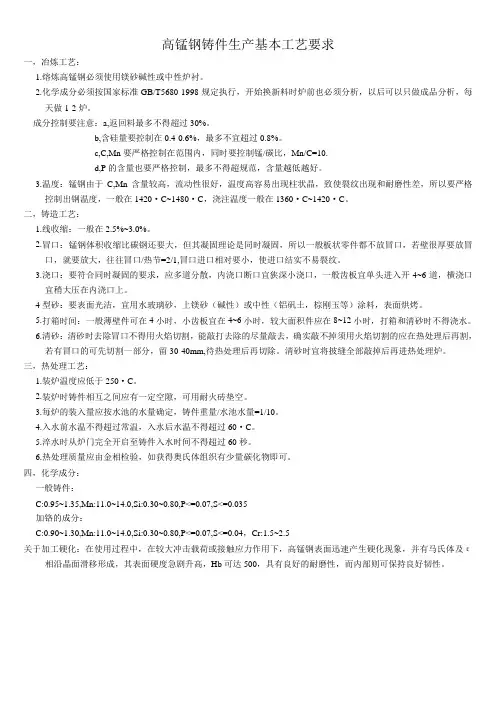

高锰钢铸件生产基本工艺要求
一，冶炼工艺：
1.熔炼高锰钢必须使用镁砂碱性或中性炉衬。
2.化学成分必须按国家标准
GB/T5680-1998规定执行，开始换新料时炉前也必须分析，以后可以只做成品分析，每
天做
1-2炉。
成分控制要注意：
a,返回料最多不得超过
30%。
b,含硅量要控制在
0.4-0.6%，最多不宜超过
0.8%。
c,C,Mn要严格控制在范围内，同时要控制锰
/碳比，
Mn/C=10.
d,P的含量也要严格控制，最多不得超规范，含量越低越好。
3.温度：锰钢由于
C,Mn含量较高，流动性很好，温度高容易出现柱状晶，致使裂纹出现和耐磨性差，所以要严格
控制出钢温度，一般在
1420·
C~1480·
C，浇注温度一般在
1360·
C~1420·
C。
二，铸造工艺：
1.线收缩：一般在
2.5%~3.0%。
2.冒口：锰钢体积收缩比碳钢还要大，但其凝固理论是同时凝固，所以一般板状零件都不放冒口，若壁很厚要放冒
口，就要放大，往往冒口
/热节
=2/1,冒口进口相对要小，使进口结实不易裂纹。
3.浇口：要符合同时凝固的要求，应多道分散，内浇口断口宜狭深小浇口，一般齿板宜单头进入开
4~6道，横浇口
宜稍大压在内浇口上。
4型砂：要表面光洁，宜用水玻璃砂，上镁砂（碱性）或中性（铝矾土，棕刚玉等）涂料，表面烘烤。
5.打箱时间：一般薄壁件可在
4小时，小齿板宜在
4~6小时，较大面积件应在
8~12小时，打箱和清砂时不得浇水。
6.清砂：清砂时去除冒口不得用火焰切割，能敲打去除的尽量敲去，确实敲不掉须用火焰切割的应在热处理后再割，
若有冒口的可先切割一部分，留
30-40mm,待热处理后再切除。清砂时宜将披缝全部敲掉后再进热处理炉。
三，热处理工艺：
1.装炉温度应低于
250·
C。
2.装炉时铸件相互之间应有一定空隙，可用耐火砖垫空。
3.每炉的装入量应按水池的水量确定，铸件重量
/水池水量
=1/10。
4.入水前水温不得超过常温，入水后水温不得超过
60·
C。
5.淬水时从炉门完全开启至铸件入水时间不得超过
铸造生产的工艺流程 2
--

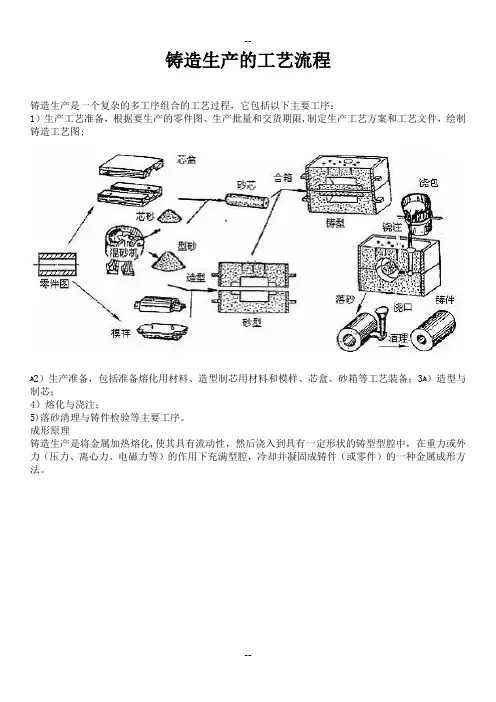

-- 铸造生产的工艺流程
铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：
1）生产工艺准备，根据要生产的零件图、生产批量和交货期限,制定生产工艺方案和工艺文件，绘制铸造工艺图;
ﻫ2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；ﻫ3）造型与制芯；
4）熔化与浇注；
5)落砂清理与铸件检验等主要工序。
成形原理
铸造生产是将金属加热熔化,使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。
--
--
图1 铸造成形过程
铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用.
型砂的性能及组成
１、 型砂的性能
型砂(含芯砂)的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等.
2、 型砂的组成
型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等.铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂,水玻璃砂、树脂砂、合脂油砂和植物油砂等。为了进一步提高型（芯）砂的某些性能,往往要在型（芯）砂中加入一些附加物，如煤粉、锯末、纸浆等.型砂结构,如图2所示.
图２ 型砂结构示意图
工艺特点
铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特点:
1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜--
-- 合金、镁合金、钛合金、锌合金和各种特殊合金材料;铸件可以小至几克,大到数百吨；铸件壁厚可以从0．5毫米到1米左右;铸件长度可以从几毫米到十几米。
球墨铸铁生产方法
一．球墨铸铁生产计算方法
1． 铸造`球铁用料a生铁：含硫低生铁通常用本溪产地Q10 Q12。b回炉料：自己家已知成分水冒口。C废钢。最好用牌号一直的。
2． 球化剂。一般用7-8XTMg 3-8XtMg（小件多用）
3． 孕育剂。Si75粒度3-5小件硅钡孕育剂2-5粒度（做二次孕育作用）
二．球墨铸铁配料计算法
1. 生铁硅的计算方法。比如配料Q10生铁50% 回炉料40% 废钢10%
已知生铁含硅Si生=0.89%si 回炉料（根据化验或者前一天配料数）si回=2.6% si球化剂中含硅量（大部分含40-45%si）
Si终=si生*50+si回*40%+si球*球化剂用量（根据用包大小加入量1.2-1.4%）
其它成分炉料计算方法大致相同
三．装料方法
1.把称好的炉料按顺序投放依次投放炉中增碳剂-废钢-生铁-回炉料。
2.炉料装入要少100kg.溶化化后浇注碳硅仪浇注调整炉料。
3.炉温升到1530-1580出炉
4.球化包包底要按如图方式（底坑必须大于球化剂堆积体积）
1） 装球化剂按比例投入摊平，捣实。2）盖上球铁铁削（块度越小越好）均与捣实。3）撒入少许聚渣剂（不要全盖上防止凝死）
2） 铁水温度达到要求时开始倾转炉。按图5方向注入2/3水停住。球化包开始反应同时盖上铁盖（防止溅出）。
3） 待反应接近尾声时倒入剩余铁水同时把孕育剂顺流加到包里，撒上集渣剂搅拌打渣。
4） 浇注三角试片，暗红色取出用水极冷。取出看两边缩凹中间有缩松。断口银白色为合格。
铸造生铁生产工艺
铸造生铁生产工艺
铸造生铁是将铁矿石经过一系列的冶炼处理，最后加热熔化、浇铸而成的铁材料。下面将介绍铸造生铁的生产工艺。
铸造生铁的生产工艺主要分为矿石选矿、焙烧和球团烧结、高炉冶炼以及铸造四个主要步骤。
矿石选矿是将采集的铁矿石根据其品位和化学成分进行分选，去除掉杂质，使其适合冶炼生铁的要求。常用的选矿方法有磁选、重选和浮选等。
焙烧和球团烧结是将选矿得到的铁矿石经过一定程度的加热处理，以便更好地发挥其冶炼性能。焙烧是将铁矿石加热到500-700摄氏度，使其分解、热动力学反应活化，并去除掉其内部的结晶水和二氧化硅等杂质。球团烧结是将焙烧后的铁矿石颗粒在高温下进行烧结，使其变得坚固耐用，便于高炉冶炼。
高炉冶炼是将球团烧结后的铁矿石与焦炭和石灰石等燃料和还原剂一起放入高炉中，通过高温下的还原反应使铁矿石中的铁氧化物还原为金属铁。高炉内的矿石和燃料在高温下熔化并形成熔融的铁水和富铁渣，通过不同区域的物理和化学反应逐渐分离。高炉顶部的燃料与空气的混合反应生成燃烧气，提供炉内所需的热量。在高炉下部，矿石被还原，并逐渐形成金属铁。高炉的产物包括生铁、富铁渣和燃烧气。
铸造是将高炉产出的生铁和其他合金元素（如硅、锰等）进行调合后，加热到适当的温度，并倒入铸造模具中，冷却后得到所需的铸铁件。铸造生铁可以分为灰铁和球墨铸铁两种类型，其主要区别是球墨铸铁中的碳以球墨状存在，能够提高材料的强度和韧性。
以上就是铸造生铁的生产工艺，通过选矿、焙烧和球团烧结、高炉冶炼以及铸造等步骤，将铁矿石转化为铸造生铁，并按需求进行铸造加工，最终得到所需的铸铁件。这一系列的工艺对于铸造生铁的生产至关重要，能够提高材料性能，并且广泛应用于各个行业。
铸造
铸造
第一节 概述
铸造是将液态金属浇注到具有与零件形状相适应的铸型中，冷却凝固后，获得毛坯或零件的方法，称为铸造（cast,casting）。
用铸造方法生产的毛坯与零件统称铸件，铸造后还需加工者称毛坯，不需加工直接使用者称零件。
在铸造生产的各种方法中，最基本的方法是砂型铸造，其铸件约占铸件总量的90，砂型铸造的主要工序为制造模型、芯盒、制备造型材料、造型、造芯、烘干、合箱、熔化与浇注，铸件的清理和检验。
除了砂型铸造外，还有特种铸造，其中主要包括熔模铸造、金属型铸造、压力铸造、离心铸造以及壳型铸造等。
铸造生产在工业生产中得到广泛应用。以重量计算，铸件约占一般机械重量的(45～90) ，占切削机床重量的80，占汽车重量的(40～60) ，占拖拉机重量的(70～80) ，重型机械、矿山机械、水力发电设备的铸件重量约占85以上。铸造能得到如此广泛的应用， 是因它具有一系列的优点：
1.能够制造各种尺寸和形状复杂的零件或毛坯，其轮廓尺寸可小至几毫米，大至几十米，重量可小至几克，大至数百吨。形状有最简单的平板、圆柱体等，也有内腔复杂的铸件如汽缸体等。
2.铸件与机器零件的形状和尺寸都可以做到最为接近( 尤其是精密铸造)，因而切削加工余量可以减到最小，这就减少了金属材料的消耗量和节约了加工工时。
3.适应性强，铸造方法可以铸造各种合金(象铜合金、铝合金、 镁合金、铸钢和铸铁等)，对于脆性金属，如铸铁等，铸造是唯一的毛坯制造方法。铸造既适于单件小批生产，又适于大批大量生产。
4.设备投资少，铸件的成本较低，而且原材料来源广泛，价格低廉，金属废料(浇、冒口、废铸件)可以再次直接熔化使用，此外，在大多数情况下，无须进行巨大的生产准备工作，生产周期短。
但铸件生产目前还存在着不少问题，如用同种金属材料制成的零件，铸件的机械性能不如锻件高，这主要是因为铸件内部晶粒粗大，常有缩松、气孔等，铸件质量不够稳定，废品率往往比其它加工方法高。此外，在砂型铸造中，铸件表面质量不高。工人劳动强度大，劳动条件差等。随着现代铸造技术的发展，这些缺点将会逐步克服。
铸造生产的工艺流程 3
铸造生产的工艺流程
铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：
1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘 制铸造工艺图；
2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；
3）造型与制芯；
4）熔化与浇注；
5）落砂清理与铸件检验等主要工序。
成形原理
铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或 外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成 形方法。
图 1 铸造成形过程 铸件一般作为毛坯经切削加工成为零件。但也有许多铸件无需切削加工就能满足零件的设计精度和 表面粗糙度要求，直接作为零件使用。 型砂的性能及组成
1、 型砂的性能 型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。
2、 型砂的组成 型砂由原砂、粘接剂和附加物组成。铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的 海砂、河砂或山砂等。铸造用粘接剂有粘土（普通粘土和膨润土） 、水玻璃砂、树脂、合脂油和植物
油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。 为了进一步提高型（芯）砂 的某些性能，往往要在型（芯）砂中加入一些附加物，如煤粉、锯末、纸浆等 。型砂结构，如图 2 所示。
图 2 型砂结构示意图
工艺特点
铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合 金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。与其它加工方法相比，铸造工艺具有以下特 点：
1）铸件可以不受金属材料、尺寸大小和重量的限制。铸件材料可以是各种铸铁、铸钢、铝合金、铜 合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚 可以从 0．5 毫米到 1 米左右；铸件长度可以从几毫米到十几米。
铸铁铸造厂生产工艺流程
铸铁铸造厂生产工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I
hope that after you download them,they can help yousolve practical
problems. The document can be customized andmodified after
downloading,please adjust and use it according toactual needs, thank
you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want to
know different data formats andwriting methods,please pay attention!铸铁铸造厂生产工艺流程主要包括以下几个步骤：
1. 配料：根据所需的铸铁成分，准确称量生铁、废铁、焦炭、石灰石等原料，并将其放入熔炼炉中进行熔炼。在熔炼过程中，需要不断加入燃料，保持炉温稳定。
铸铁铸件生产操作流程
铸铁铸件生产操作流程
铸铁铸件是工业生产中常见的一种零部件，具有良好的强度和耐磨性，因此在各种机械设备和设施中都有广泛的应用。下面将介绍铸铁铸件的生产操作流程。
1. 原料准备
铸铁铸件的生产首先需要准备好原料，主要包括铸铁合金、各种添加剂和辅助材料。铸铁合金通常是通过高炉冶炼得到的，而添加剂可以根据铸件的要求来确定，比如硫、镍、铬等。辅助材料包括石膏、水和砂等。
2. 模具制备
模具是铸造过程中必不可少的工具，它决定了铸件的最终形状和尺寸。通常情况下，模具采用砂型铸造，需要先设计好铸件的结构和尺寸，然后将砂型制备成相应形状。
3. 熔炼
铸铁合金和添加剂先经过熔炼炉加热，熔化后的液态金属被倒入模具中，在模具中冷却凝固，最终形成铸铁铸件。在熔炼的过程中，要控制好炉温和熔化时间，确保熔液的质量和稳定性。
4. 脱模 铸铁铸件在冷却凝固后，需要将模具拆除，取出铸件。脱模时要注意操作，避免使铸件变形或产生损坏。有些情况下，还需要对铸件进行清理、修整和表面处理。
5. 检验
铸铁铸件生产完毕后，需要对其进行质量检验。主要包括外观质量、尺寸精度、化学成分、力学性能等方面的检测。只有合格的铸铁铸件才能投入使用。
6. 收尾工作
最后，对生产过程中产生的废渣和废料进行处理，保持生产现场的整洁和环境卫生。同时，对生产设备进行维护保养，为下一次铸铁铸件的生产做好准备。
通过以上的铸铁铸件生产操作流程，可以保证铸件的质量和稳定性，满足不同工程项目的需要。希望以上内容对您有所帮助。
