RCS915母差保护调试
危险点分析
为防止调试中母差保护动作后误跳运行开关，必须退出母 差保护的所有跳闸出口压板和重合闸放电压板，并在端子 排上断开至相关运行设备的跳闸出口回路，用绝缘胶布包 好。
开关量名称 投母差 投单母
投母联充电 投母联过流 投断路器失灵 投非全相 刀闸位置确认 投Ⅰ母电压 投Ⅱ母电压
母联TWJ 母联非全相
检查方法 投“投母差”压板时由0变1 投“投单母”压板时由0变1 投“投母联充电”压板时由0变1 投“投母联过流”压板时由0变1 投“投零序II段”压板时由0变1 投“投母联非全相”压板时由0变1 按下“刀闸位置确认”按钮时由0变1 “TV切换”开关置“投I母TV”时由0变1 “TV切换”开关置“投II母TV”时由0变1 母联开关合位时为0，分位时为1 母联开关非全相接点开入时由0变1
RCS915母差装置对TA极性要求支路TA同名端在母线侧， 母联TA同名端在I母侧。因此试验时如I母元件与母联TA顺 极性加入电流，表明I母区内故障；反之，则表明I母区外 故障。试验要求对TA极性有深刻认识，理清各种故障下I、 II母元件和母联开关二次电流的流向关系对于调试的正确 接线将很有帮助。
I母故障模拟
短接元件1的I母刀闸位置和元件2的II母刀闸位置接点；
试验方法：将元件1TA、母联TA和元件2TA同极性串联，模拟I母区内故障。 通入大于差动起动高定值的电流I=3A，加入保证母差电压闭锁条件开入的 故障电压U=10V,时间返回接点接于I母出口回路。试验结果：保护动作跳I 母，分别投上各元件出口跳闸压板，在端子排上测得II母上所有间隔出口 跳闸回路不接通，I母上所有间隔及母联开关出口跳闸回路接通，信号正 确。记录下I母差动动作时间T1DZ=15ms。
UA◎ UB◎ UC◎ UN◎
IA◎ IB◎ IC◎ IN◎
微机测试仪 TJ HWJ
◎* 母联 TA
◎ ◎*
1#元件 TA ◎ ◎*
2#元件 TA ◎
RCS-915A 屏 TJ HWJ
区外故障模拟
试验方法：短接元件1的I母刀闸位置和元件2的II母刀闸位置 接点，将元件2TA与母联TA同极性串联，再与元件1TA反极 性串联，模拟母线区外故障。通入大于差动起动高定值的电 流I=3A，加入保证母差电压闭锁条件开入的故障电压U=10V。 试验结果：保护起动而不出口，在端子排上测得I、II母上所 有间隔及母联开关出口跳闸回路不接通，无动作信号。电流 接线如图所示：
UA◎ UB◎ UC◎ UN◎
IA◎ IB◎ IC◎ IN◎
微机测试仪 TJ
◎* 母联 TA
◎ ◎*
1#元件 TA ◎ ◎*
2#元件 TA ◎
RCS-915A 屏 TJ
II母故障模拟
试验方法：将元件1TA和元件2TA同极性串联，再与母联TA反极性串 联，模拟II母区内故障。通入大于差动起动高定值的电流I=3A，加入 保证母差电压闭锁条件开入的故障电压U=10V，时间返回接点接于II 母出口回路。试验结果：保护动作跳II母，分别投上各元件出口跳闸 压板，在端子排上测得I母上所有间隔出口跳闸回路不接通，II母上所 有间隔及母联开关出口跳闸回路接通，信号正确。记录下II母差动动 作时间T1DZ=16ms。
RCS915母线保护调试
操作注意事项
更换母差保护装置或检验调试中，对于接入母差保护的各 电气元件（主变、线路、旁路、母联或分段开关）尤其是 运行状态元件，要特别注意工作中应严禁造成二次电流回 路开路、直流回路接地及电压回路短路等。
对于新安装母差保护装置，应认真清查接入母差保护屏的 所有元件各相电流回路的相对极性关系及变比整定是否正 确。
检查结果
开入量检查
刀闸位置确认及失灵开入接点
线路名称 XXX线路
刀闸位置 I母刀闸
检查结果
备注
II母刀闸
失灵开入接点
交流回路检查
采样精度检查方法：在三相电压回路中加入对称正序的额定 电压，将电流端子A、B、C相分别加入5A电流，并采用模 拟单相故障的方法检验3I0。要求电流电压采样显示值与实 际值的误差应不大于3%。注意：本路显示的电流值=本路加 入的电流值X本路的调整系数
检查母差保护屏的各元件失灵启动回路及母线刀闸切换电 流回路接入是否正确并核对其相应切换继电器或指示灯显 示正确，要保证电流切换回路正确可靠。
调试中应特别注意检查其在区内、外故障时动作的选择性 是否正确，检查其复合电压闭锁功能、母联失灵（死区故 障）保护、CT断线闭锁、告警功能及各保护单元的出口 逻辑（包括失灵保护出口）是否正确。
为防止调试仪器输出的试验电压误加于电压互感器二次回 路上造成对PT反充电或系统二次电压异常，应在线路保护 屏后断开交流电压空气开关，并在端子排上断开与电压小 母线相连接的N600回路，并用绝缘胶布包好，严禁造成电 压回路短路或接地。
工作中需要在母差保护屏背后端子排外侧短接接入母差差 动保护的各运行开关CT二次电流回路；确认短接牢固后， 再断开二次电流回路的连接片，并依次作好记录。此项工 作要认真细致，加强监护，严防电流回路开路。
为防止调试过程中可能修改调整保护定值后而未能及时恢 复，应在调试开始前打印并检查保护定值参数，待调试结 束后再认真检查核对保护各项定值。
如有条件进行开关传动的，为防止开关传动时造成检修人 员的人身伤害，传动开关时必须派人在场地守护。
开入量检查
进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单， 在保护屏上分别进行所有开入量的模拟导通和断开，包括屏柜上的 所有保护投入压板（或开入接点）、刀闸位置接点和失灵开入接点， 在液晶显示屏上显示的开入量状态应有相应改变。注意开入量的投 入和断开状态均应试验检查正确。按下表格式进行检查记录：
电压段别
UA
UB
UC
电压段别 UA
UB
UC
保护板
管理板
支路号
IA
IB
IC
支路号
IA
IB
IC
保护板
管理板
母线差动保护检验
调试过程中如需在液晶面板上修改保护定值参数时，其密 码为“+←↑-”。
投上保护屏上“投母差”压板，整定定值控制字中“投母 差保护”置1。
将微机保护测试仪的三相电压、三相电流与保护屏柜的三 动作出口接点与测试仪的时间返回开入点正确连接。
RCS-915AB母线保护装置调试方法 (1)
I 定门坎，由 得出。 cdzd
二． 试验举例： (一) 大差动元件的比率制动系数高值测试（以“双母主接线方式，母联开关合位”为例） 1. 试验接线
RCS—915AB 保护装置与昂立测试仪（A460）的接线示意图如图 1—1：
图 1—1
(1) 根据示意图，将测试仪的两组电流分别接至保护装置的支路 1 和支路 2 的三相电流
( ) Ir
= ⎜⎛ ⎝
•
I1
+
•
I2
⎟⎞ ⎠
，故
I
d
=
K1∗ I1+ K 2 ∗ I 2
, Ir
=
K1∗ I1 + K 2 ∗ I 2
/ K ， K=1。
3) K1、K2 为支路 1 和支路 2 的补偿系数，K1=1，K2=1。
（2）“I1,2 定义”页面设置如下图所示：
4
® ONLLY
昂立电气
(5) 在 MNP-3 模拟盘上，短接（强制接通）元件 1 及元件 2 的Ⅰ母刀闸位置接点。
3. 测试仪的参数设置
打开测试仪，进入“差动保护”菜单下的“扩展三相差动”，并进行如下设置：
（1）“Id,r 定义”页面设置如下图所示：
其中： 1) “测试项目”为比例制动；
••
2)“Id,r 定义”中的计算公式的选择与保护装置一致，由于保护装置的 I d = I 1 + I 1）“动作接点”的设置与实际母差保护的动作接点接入测试仪的开入接点一致,为 A 接点； 2)为保证母差电压闭锁条件开放，把“辅助电压”的电压类别设为“交流”，三相电压的
设置值为 30V（<母差低电压闭锁定值 35V）。 4. 试验过程
6
® ONLLY

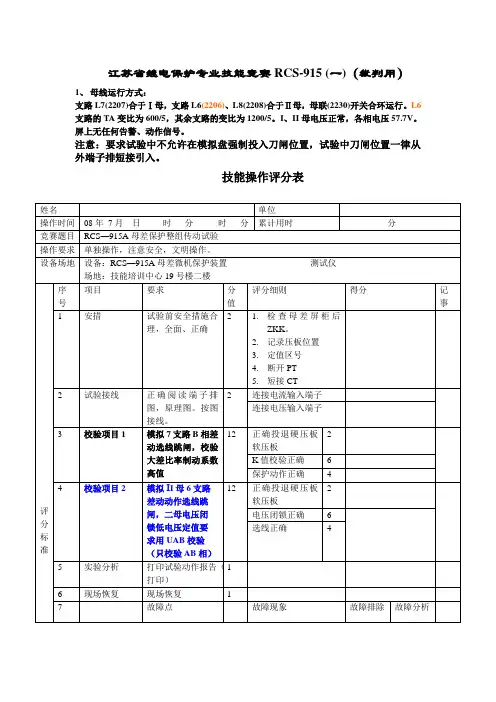

08江苏省继技能比武RCS-915A母差保护
江苏省继电保护专业技能竞赛RCS-915 (一)（裁判用）1、母线运行方式：支路L7(2207)合于Ⅰ母，支路L6(2206)、L8(2208)合于Ⅱ母，母联(2230)开关合环运行。
L6支路的TA变比为600/5，其余支路的变比为1200/5。
I、II母电压正常，各相电压57.7V。
屏上无任何告警、动作信号。
注意：要求试验中不允许在模拟盘强制投入刀闸位置，试验中刀闸位置一律从外端子排短接引入。
技能操作评分表江苏省继电保护工技能竞赛基本操作题（RCS-915）(一)（选手用）1、母线运行方式：支路L7(2207)合于Ⅰ母，支路L6(2206)、L8(2208)合于Ⅱ母，母联(2230)开关合环运行。
L6支路的TA变比为600/5，其余支路的变比为1200/5。
I、II母电压正常，各相电压57.7V。
屏上无任何告警、动作信号。
注意：试验中不允许在模拟盘强制投入刀闸位置，试验中刀闸位置一律从外端子排短接引入。
所有影响正常运行的问题需检测出来。
所有影响正常运行的问题需检测出来。
3、注意事项：本考试设置故障点8个；工作前压板在运行位置；控制电源、保护电源、信号电源均在投入状态；每发现一个故障点，通知裁判后方可处理；可向裁判申请放弃，每次放弃一个，可多次申请。
故障排除与分析：江苏省继电保护专业技能竞赛RCS-915 (二)（裁判用）1、母线运行方式：支路L1(2201)合于Ⅰ母，支路L2 (2202)、L8(2208)合于Ⅱ母，母联(2230)开关分列运行。
L2支路的TA变比为600/5，其余支路的变比为1200/5。
I、II母电压正常，各相电压57.7V。
屏上无任何告警、动作信号。
注意：试验中不允许在模拟盘强制投入刀闸位置，试验中刀闸位置一律从外端子排短接引入。
所有影响正常运行的问题需检测出来。
江苏省继电保护工技能竞赛基本操作题（RCS-915）(二)（选手用）1、母线运行方式：支路L1(2201)合于Ⅰ母，支路L2 (2202)、L8(2208)合于Ⅱ母，母联(2230)开关分列运行。
RCS915母线保护调试
前言
3、RCS—915E
适用于一个半断路器主接线方式，母线上允许所接的线路 与元件数最多为9个。
试验结果：在保证母差电压闭锁条件开放的情况下，通入大于 差流起动高定值的电流，母线差动保护应动作跳 II 母线。
试验结果：母线差动保护应动作切除两母线上所有的连接元件。
母线差动保护差动起动高值
区外 故障
区内 故障
差动起 动高值
差动起 动低值
比率制 动高值
比率制 动低值
母线差动保护起动高值
差动起动电流高值 IHcd 门坎值校验 测试方法： 任选母线上一个保护单元通入一相电流，A 相电流从 0.85 整定值起，缓慢增加到差动出口动作时读取动作电 流值。依此类推，可对 B、C 相电流进行校核。
母线差动保护区外故障（状态序列）
第一步 设置状态一（故障前状态）
“状态参数”中设置幅值均 为 57.74V 的三相对称电压， 三相电流均为零，频率为 50HZ。
母线差动保护区外故障（状态序列）
“触发条件”中设置最长状态输出时间为 20S， 有足够时间使装置回复到正常态。
母线差动保护区外故障（状态序列）
大差比率制动系数
2个点：
（Id1，Ir1）、（Id2，Ir2） II母小差比率制动系数 2个点：（Id21,Ir21)、（Id22,Ir22) KII=（Id21-Id22)/(Ir21-Ir22) K=(Id1-Id2)/(Ir1-Ir2)
RCS-915AB微机母线保护装置检验规程
3）模拟交流回路断线，交流断线报警的远动和中央信号接点应由断开变为闭合
4）改变任一隔离开关位置开入，隔离开关位置报警的远动和中央信号接点应由断开变为闭合
5）投入母差保护连接片及投母差保护控制字，模拟I母故障，保护动作跳I母，母差跳I母的远动和中央信号接点应由断开变为闭合
6
绝缘试验
采用1000V兆欧表分别测量各组回路间及各组回路对地的绝缘电阻，绝缘电阻应大于10MΩ
应该拔出隔离的插件一定要拔出，防止在测绝缘和耐压的过程中将插件上的电容击穿
7
通电检查
（1）将插件全部插入
（2）投入保护连接片
（3）连接打印机，给打印机装上纸
（4）电压切换开关置双母位置
（5）给装置和打印机送电，观察面板指示灯、液晶显示、打印机指示灯显示应正常
（2）同（1）项所述方法一样校验管理板的交流量采样精度，其误差应小于±5%
特别注意检查保护跳闸连接片及放电连接片在断开位置
10
输入接点检查
（1）进入“保护状态”菜单中“保护板状态”的“开入量状态”子菜单，在保护屏上分别进行刀闸位置接点、失灵接点的模拟导通和各连接片投退在液晶显示的开关量输入状态相应改变。
4）电压闭锁元件。
在满足比率差动元件动作的条件下，分别检验保护的电压闭锁元件中相电压、负序和零序电压定值，误差应在±5%以内。
5）投母联带路方式。
将“投母联兼旁路主接线”控制字整定为1，投入母联带路连接片，短接元件1的I母刀闸位置和I母带路开入。
将元件1TA和母联TA反极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA同极性串联通入电流，装置大差及I母小差电流均为两倍试验电流。投入带路TA极性负连接片，将元件1TA和母联TA同极性串联通入电流，装置差流采样值均为零；将元件1TA和母联TA反极性串联通入电流，装置大差及I母小差电流均为两倍试验电流
RCS-915AB母线保护检验规程
RCS-915AB母线保护检验规程某省规程RCS-915AB型微机母线保护装置检验规程（试行）河南省电力公司2022年10月前言RCS-915AB型继电保护装置为南京南瑞继保电气有限公司生产的适用于各种电压等级的数字式母线保护。
可应用于单母线、单母分段、双母线等母线接线方式。
其最大某省规程接线规模为21个间隔（包括母联）。
该装置设有母线差动保护、母线充电保护、母联过流保护、母联失灵（死区）保护、母联非全相保护以及断路器失灵保护等功能。
为了规范我省电网RCS-915AB型微机母线保护装置的现场检验，保证检验质量，特制定《RCS-915AB微机母线保护装置检验规程》。
本规程规定了RCS-915AB微机母线保护装置的检验项目、检验方法和检验要求。
本规程和通则是RCS-915AB微机母线保护装置的现场检验依据和标准，现场检验时必须严格执行。
本规程附录给出了检验报告的典型格式，各单位可以结合本单位相关管理体系要求对报告格式进行修改，但不得对检验项目进行删减。
本规程主要起草人：郭耀珠，石光，王文本规程审核人员：张太升、李钊、邹启群、叶东印、朱景富、智全忠本规程解释权归河南省电力公司本规程于起开始执行。
第一部分检验项目新安装检验、全部定期检验和部分定期检验的项目参见表1某省规程表1 新安装检验、全部检验和部分检验的项目某省规程注：新安装一年后的全部检验项目与新安装检验项目相同。
某省规程第二部分检验内容与步骤1 外观及接线检查1．1检查装置型号是否与设计相同，检查直流电源电压以及CT额定电流值是否与现场情况匹配，检查版本号是否与对侧相同。
1．2检查保护装置各部件固定良好，无松动现象，装置外形应端正，无明显损坏及变形。
1．3拔出所有插件，检查装置是否有明显的损伤，并检查插件上的元器件是否有松动、脱落或断裂现象。
1．4插件应插拔灵活，各插件和插座之间定位良好，插入深度合适。
1．5查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
RCS-915母差保护部分检验作业指导书
编号：Q/×××变电站母线RCS-915AB保护（配RCS-918A复压闭锁）部分校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B及附录C、分别为保护装臵的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：赵维洲李洪书本作业指导书审核人：王澎本作业指导书自发布之日起执行。
第 1 页共27页1范围本指导书适用于京津唐电网110Kv～２２０kV双母线结构RCS-915AB型母线保护(配RCS-918A复压闭锁装臵)部分项目的检验。
本指导书是以装臵最大化配臵给出的元件数，现场作业应以一次设备实际运行的支路数进行检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2．3 GB 14285-93《继电保护和安全自动装臵技术规程》2．4 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》2．5 JB/T 9568—2000 《电力系统继电器、保护及自动装臵通用技术条件》2．6 DL/T 5136—2001 《火力发电厂、变电所二次接线设计技术规程》2．7（87）水电电生字第108号《继电保护及电网安全自动装臵检验条例》2．8 DL/T 624—1997 《继电保护微机型试验装臵技术条件》2．9 DL/T 527—2002 《静态继电保护装臵逆变电源技术条件》2．10 DL/T 670—1999 《微机母线保护装臵通用技术条件》2．11 RCS-915AB微机母线保护装臵厂家使用说明书2．12 RCS-915AB微机母线保护装臵厂家技术说明书2．13 RCS-915AB微机母线保护装臵厂家调试大纲2．14 反措要求管理规定和文件(略)3修前准备3.1准备工作安排第 2 页共27页3.2人员要求3.3备品备件第 3 页共27页3.4工器具3.5材料第 4 页共27页3.6危险点分析3.7安全措施第 5 页共27页3.8人员分工第 6 页共27页4. RCS-915AB保护(配RCS-918A型复压闭锁)部分检验流程图工作负责人：第 7 页共27页5作业程序及作业标准(试验记录见附录B)5.2检验电源的使用5.3检修验内容和检验方法第 8 页共27页第 9 页共27页5.4竣工6验收记录7作业指导书执行情况评估附录A（资料性附录）附录B（资料性附录）母线RCS-915AB母线保护(配RCS-918A复压闭锁)部分检验试验报告B.1所需仪器仪表B．2保护屏后接线及插件外观检查B．3保护屏上压板检查B．4绝缘测试记录卡B．5通电初步检查B．6开入量检查B．6．1 RCS-915AB保护装臵开入量检查B．6．1．1隔离开关位臵接点检查(填正确或不正确)B．6．1．3保护压板投退检查(填正确或不正确)B．6．1．4 其它开关输入量检查(填正确或不正确)B．6．2 RCS-918A复压闭锁装臵开入量检查B．6．2．1 压板投退检查(填正确或不正确)B．6．2．2 其它开关输入量检查(填正确或不正确)B．7模数变换系统检验B．7．1 RCS-915AB保护装臵模数变换系统检验B．7．2 RCS-918A复压闭锁装臵模数变换系统检验B．8保护定值检验B．8．1 RCS-915AB保护整定值单核对B．9整组传动试验在直流额定电压下进行内部传动，交流电流、电压必需从端子排上通入试验，并按本保护展开图的要求，对保护直流回路上的各分支回路(包括直流保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性(一次不允许传动断路器，则严禁带断路器传动，所有出口压板应全部退B．10 带负荷检验B．10．1各支路中性线电流的测试B．11状态检查B．12终结附录C（规范性附录）。
南瑞继保RCS-915AB母差保护装置实验报告
110kV 母线保护试验2．常规检查：2.1装置内外部检查：2.1.1检查二次设备外部应完好无损，外观清洁，并对设备进行清扫。
2.1.2检查保护装置的设备名称、屏上按钮压板名称、控制电缆编号、二次回路端子排号及端子号头应正确完整清晰。
2.1.3检查端子排的连线应接触可靠，端子螺丝紧固。
2.1.4检查保护装置各插件插、拔灵活，接触面光洁无损，各插件和插座之间定位良好。
2.1.5检查装置印刷电路无机械损伤或变形，所有元件的焊接质量良好。
2.1.6检查各插件上集成电路芯片应插紧，型号正确。
2.2检查装置面板上各个按键接触良好，各键功能符合厂家说明，按动按键可进入菜单执行相应操作。
2.3检查打印机与装置联机成功，能够打印保护装置的定值、动作报告等。
2.4整定装置的时钟与实际时间一致，并检查装置时钟的失电保护功能，即装置在失电一段时间情况下，走时仍然准确。
2.5检查装置的定值可以修改并且可以保存，定值区号可切换，装置掉电后可保存已经整定好的定值。
2.6检查装置与GPS对时装置可以实现对时。
3．二次回路绝缘测试：对地绝缘阻值均应大于10MΩ，总回路对地绝缘电阻值大于1.0 MΩ。
弱电回路用500V摇表，强电回路用1000V摇表。
4．保护装置程序版本：5.1刀闸位置开入：6．装置交流采样检查：6．1 电压采样：6．2 电压相角：6．3 电流采样：加入三相额定电压，每一线路分别加入额定电流5.0A，相电压超前各相电流60度7．保护装置定值清单：77778保护试验：8．1母差保护：88．1．2比率制动：8．1．2．1比率制动系数高值：高值0.70投入投单母方式压板或在线路互联状态下，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：I1=1.0A情况8．1．2．2比率制动系数低值：低值0.60投入母联检修压板，任选两条线路定为线路1和线路2，在同一段母线上，固定线路1电流I1，给线路2加入与线路1反相180度的电流I2，逐渐增大I2电流直到差动动作，记录如下：8．1．3 模拟母线区外故障：加电流10.0A，Ⅱ母元件电流与母联电流同极性串联，再与Ⅰ母元件电流反极性串联后分别通入A、B、C相故障电流，母差保护不动作。
南瑞继保母差保护RCS915讲
04
CATALOGUE
RCS915母差保护装置的安装与调试
安装前的准备
了解装置技术参数
在安装前，应详细了解RCS915母差保护装置的技术参数，包括电 压等级、电流规格、接入方式等，以确保装置与系统匹配。
检查现场条件
确保安装现场具备合适的条件，包括电气室空间、电缆沟、电缆桥 架等，以满足装置的安装要求。
母差保护装置的定义
• 母差保护装置是一种用于保护电力系统中的母线安全的继电保 护装置。当母线发生故障时，母差保护装置能够快速、准确地 切除故障，确保电力系统的稳定运行。
RCS915母差保护装置的特点
高可靠性
RCS915母差保护装置采用先进的 硬件和软件技术，具有高度的可 靠性和稳定性，能够保证在各种 情况下准确无误地切除故障。
准备工具和材料
根据安装需要，准备相应的工具和材料，如螺丝刀、导线、绝缘胶带 等。
安装步骤
确定安装位置
根据设计要求和现场实际情况，确定RCS915母差保护装置的安装位 置，并确保装置的安装方向符合要求。
固定装置
使用合适的固定件将装置固定在预定的位置上，确保装置稳固可靠。
接线
根据装置的接线图和系统要求，正确连接电缆，确保接线端子紧固、 接触良好。
推出国内首套基于Windows平台的变电站 自动化系统。
2008年
2015年
成功研制具有自主知识产权的RCS系列高压 直流输电（HVDC）控制系统，打破了国外 垄断。
南瑞继保成立20周年，公司业务覆盖全球 多个国家和地区，成为国内电力系统自动 化和保护控制行业的领军企业。
02
CATALOGUE
RCS915母差保护装置概述
定制化发展
针对不同电力系统的特点和需求，RCS915母差保护装置将进一步实现定制化发展，以满 足不同场景下的保护需求。
RCS915AB母线差动保护调试报告
220kV母线RCS915AB型保护调试报告1.外观及接线检查序号项目结果1检查装置是否有机械及电器上的损坏2装置地线与变电站接地网可靠连接且整机接地良好3装置端子排接线螺丝是否紧固连接正确4各插件元件无虚焊、脱焊现象，接触可靠2.逆变电源自启动试验试验项目试验结果直流电源缓慢上升的自启动试验拉合直流电源的自启动试验及保护不应误动3.装置初步上电检查检查项目检查结果键盘功能打印机联机情况时钟整定4.保护软件检查保护型号模块名称版本号CRC码生成时间RCS-915AB 保护板管理板面板5.开关量输入检查5.1刀闸位置开入检验5.1.1将模拟屏上的刀闸位置强制小开关拔到中间位置（自动），分别短接下列端子，从面板上可以观察到对应的运行状态灯应亮。
