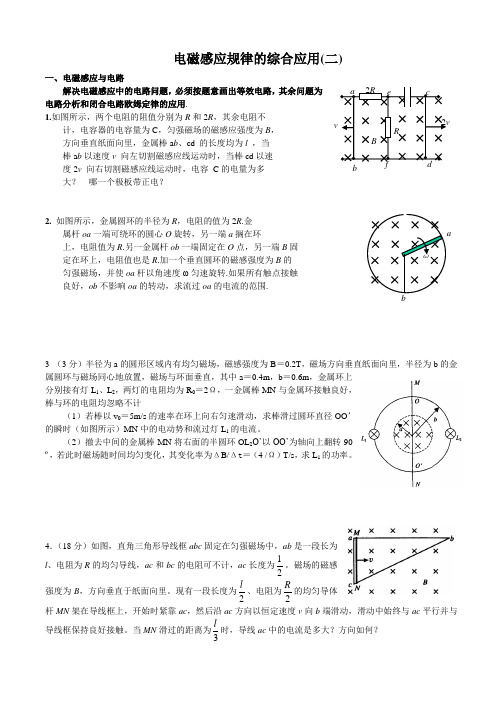

电磁感应规律的综合应用
电磁感应规律的综合应用(二)一、电磁感应与电路解决电磁感应中的电路问题，必须按题意画出等效电路，其余问题为电路分析和闭合电路欧姆定律的应用. 1.如图所示，两个电阻的阻值分别为R 和2R ，其余电阻不计，电容器的电容量为C ，匀强磁场的磁感应强度为B ， 方向垂直纸面向里，金属棒a b 、cd 的长度均为l ，当棒a b 以速度v 向左切割磁感应线运动时，当棒cd 以速度2v 向右切割磁感应线运动时，电容 C 的电量为多大？ 哪一个极板带正电？2. 如图所示，金属圆环的半径为R ，电阻的值为2R .金属杆oa 一端可绕环的圆心O 旋转，另一端a 搁在环上，电阻值为R .另一金属杆ob 一端固定在O 点，另一端B 固定在环上，电阻值也是R .加一个垂直圆环的磁感强度为B 的匀强磁场，并使oa 杆以角速度ω匀速旋转.如果所有触点接触良好，ob 不影响oa 的转动，求流过oa 的电流的范围.3 （3分）半径为a 的圆形区域内有均匀磁场，磁感强度为B ＝0.2T ，磁场方向垂直纸面向里，半径为b 的金属圆环与磁场同心地放置，磁场与环面垂直，其中a ＝0.4m ，b ＝0.6m ，金属环上分别接有灯L 1、L 2，两灯的电阻均为R 0＝2Ω，一金属棒MN 与金属环接触良好，棒与环的电阻均忽略不计（1）若棒以v 0＝5m/s 的速率在环上向右匀速滑动，求棒滑过圆环直径OO ’的瞬时（如图所示）MN 中的电动势和流过灯L 1的电流。
（2）撤去中间的金属棒MN 将右面的半圆环OL 2O’以OO’为轴向上翻转90º，若此时磁场随时间均匀变化，其变化率为ΔB/Δt ＝（4 /Ω）T/s ，求L 1的功率。
4．（18分）如图，直角三角形导线框abc 固定在匀强磁场中，ab 是一段长为l 、电阻为R 的均匀导线，ac 和bc 的电阻可不计，ac 长度为21。
磁场的磁感强度为B ，方向垂直于纸面向里。
现有一段长度为2l 、电阻为2R的均匀导体杆MN 架在导线框上，开始时紧靠ac ，然后沿ac 方向以恒定速度v 向b 端滑动，滑动中始终与ac 平行并与导线框保持良好接触。
新高考物理考试易错题易错点24电磁感应中的电路和图像问题附答案
易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。
上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。
电磁感应习题课
的感应电流，在i随时间增大的过程中，电阻消耗的功率
F
a
b 电阻
A.等于F的功率
B.等于安培力的功率的绝对值
C.等于F与安培力合力的功率 D.小于iE
3.两根相距为L的足够长的金属直角导轨如图所示放置，它们各有
一边在同一水平面内，另一边垂直于水平面。质量均为m的金属细
杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均
2.如图所示，位于一水平面内的、两根平行的光滑金属导轨，处在
匀强磁场中，磁场方向垂直于导轨所在的平面，导轨的一端与一电阻相
连；具有一定质量的金属杆ab放在导轨上并与导轨垂直。现用一平行于
导轨的恒力F拉ab，使它由静止开始向右运动。杆和导轨的电阻、感应
电流产生的磁场均可不计。用E表示回路中的感应电动势，i表示回路中
面转化为线框中的电能，另一方面使线框动能增加 C．从ab边出磁场到线框全部出磁场的过程中，F所做的功等
于线框中产生的电能 D．从ab边出磁场到线框全部出磁场的过程中，F所做的功
小于线框中产生的电能
2.如图，边长L的闭合正方形金属线框的电阻R，以速度v匀 速穿过宽度d的有界匀强磁场，磁场方向与线框平面垂直，磁 感应强度B，若L<d，线框穿过磁场的过程中产生的焦耳热为 ___________；若L>d，线框穿过磁场的过程中产生的焦耳热 为________________．
R1 R2 l a b M N P Q B v
10.如图所示，顶角θ=45º的金属导轨MON固定在水平面内，导轨处 在方向竖直、磁感应强度为B的匀强磁场中。一根与ON垂直的导体棒在 水平外力作用下以恒定速度v0沿导轨MON向右滑动，导体棒的质量 为m，导轨与导体棒单位长度的电阻均为r。导体棒与导轨接触点为a和 b，导体棒在滑动过程中始终保持与导轨良好接触。t=0时，导体棒位于 顶角O处。求：⑴t时刻流过导体棒的电流强度I和电流方向。⑵导体棒 作匀速直线运动时水平外力F的表达式。⑶导休棒在0-t时间内产生的焦 耳热Q。
高三物理电磁感应与电路试题答案及解析
高三物理电磁感应与电路试题答案及解析1.如图所示，足够长的光滑U型导轨宽度为L，其所在平面与水平面的夹角为，上端连接一个阻值为R的电阻，置于磁感应强度大小为B，方向垂直于导轨平面向上的匀强磁场中，今有一质量为、有效电阻的金属杆沿框架由静止下滑，设磁场区域无限大，当金属杆下滑达到最大速度时，运动的位移为，则A．金属杆下滑的最大速度B．在此过程中电阻R产生的焦耳热为C．在此过程中电阻R产生的焦耳热为D．在此过程中流过电阻R的电量为【答案】 B【解析】感应电动势为①感应电流为②安培力为③根据平恒条件得解得:由能量守恒定律得:又因所以由法拉第电磁感应定律得通过R的电量为所以选项B正确2.如图所示，间距为L、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端用一阻值为R的电阻连接，导轨上横跨一根质量为m、电阻也为R的金属棒，金属棒与导轨接触良好。
整个装置处于竖直向上、磁感应强度为B的匀强磁场中。
现使金属棒以初速度沿导轨向右运动，若金属棒在整个运动过程中通过的电荷量为。
下列说法正确的是A．金属棒在导轨上做匀减速运动B．整个过程中金属棒在导轨上发生的位移为C．整个过程中金属棒克服安培力做功为D．整个过程中电阻R上产生的焦耳热为【答案】C【解析】A、金属棒切割产生感应电动势，产生感应电流，从而受到向左的安培力，做减速运动，由于速度减小，电动势减小，则电流减小，安培力减小，根据牛顿第二定律知，加速度减小，做加速度逐渐减小的减速运动．故A错误．B、根据，则金属棒在导轨上发生的位移．故B错误．＝0−mv2，则金属棒克服安培力做功为mv2．故C正确．C、根据动能定律得，−WAD、根据能量守恒得，动能的减小全部转化为整个回路产生的热量，则电阻R产生的热量=mv2．故D错误．QR故选C．【考点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；电磁感应中的能量转化．3.如图所示，固定在水平面上的光滑平行金属导轨，间距为L，右端接有阻值为R的电阻，空间存在在方向竖直、磁感应强度为B的匀强磁场。
高二物理(电场、直流电路、磁场、电磁感应)综合测试题
一、选择题1．在真空中有甲、乙两个点电荷，其相互作用力为F。
要使它们之间的相互作用力为2F，下列方法可行的是( )A．使甲、乙电荷量都变为原来的2倍B．使甲、乙电荷量都变为原来的1/2C．使甲、乙之间距离变为原来的2倍D．使甲、乙之间距离变为原来的1/22．图中三条实线a、b、c表示三个等势面。
一个带电粒子射入电场后只在电场力作用下沿虚线所示途径由M点运动到N点，由图可以看出( )A．三个等势面的电势关系是ϕa>ϕb>ϕcB．三个等势面的电势关系是ϕa<ϕb<ϕcC．带电粒子在N点的动能较小，电势能较大D．带电粒子在N点的动能较大，电势能较小3.如图所示，MN是某一点电荷电场中的一根电场线，在场线上O点放一负电荷，它将沿电场线向N 点移动，则电场线方向是（）A. 由N指向M，电荷怎样运动由题设条件不能确定。
B. 由N指向M，电荷做加速运动，加速度越来越大C. 由M指向N，电荷做匀加速运动D. 由M指向N，电荷做加速运动，加速度越来越小4．在同一平面内有四根彼此绝缘的通电直导线，如图3－1－8所示，四根导线中电流i4＝i3＞i2＞i1，要使O点的磁场增强，应切断哪一根导线中的电流()A．i1B．i2C．i3D．i45.如图所示，三根长直通电导线中电流大小相同，通电电流方向为：b导线和d导线中电流向纸里，c导线中电流向纸外，a点为b、d两点的连线中点，ac垂直于bd，且ab＝ad＝ac.则a点的磁场方向为()A..垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由a指向bD．沿纸面由a指向d6。
一台电动机，额定电压是100 V，电阻是1Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为（）A.500 WB.25 WC.2000 WD.475 W7.如图所示，电路中灯泡L1和L2都不亮，用电压表测得各部分电压为：U ab=0，U bc=U，U dc=0，U da=U.则电路的故障为（）A.变阻器R短路B.变阻器R断路C.灯泡L1断路D.灯泡L1和L2都断路8.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内阻.以下说法中正确的是（）A.当R2=R1+r时，R2获得最大功率B.当R1=R2+r时，R1获得最大功率C.当R2=0时，R1获得最大功率D.当R2=0时，电源输出功率最大9.用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定（）A.R=150ΩB.R=1500ΩC.1000Ω<R<1500ΩD.1500Ω<R<2000Ω10．质子和一价钠离子分别垂直进入同一匀强磁场中做匀速圆周运动，如果他们做圆周运动的半径恰好相等，这说明它们在进入磁场时( )A ．速率相等B ．质量和速率的乘积相等C ．动能相等D ．质量相等11．如图11所示的是磁感应强度B 、正电荷速度v 和磁场对电荷的作用力F 三者方向的相互关系图(其中B 垂直于F 与v 决定的平面，B 、F 、v 两两垂直)．其中正确的是( )12．有三束粒子，分别是质子(11H)、氚核(31H)和α粒子束，如果它们以相同的速度沿垂直于磁场方向射入匀强磁场(磁场方向垂直于纸面向里)，在图12所示的四个图中，能正确表示出这三束粒子运动轨迹的是( )二、填空题13.在如图14－11所示的电路中，电流表、电压表的读数如图所示， 则通过R 的电流是__ _A ，加在电阻R 两端的电压是______V ，这个电阻的阻值R =______Ω_.VAV A 051015 01 2314.两根同种材料的电阻丝，长度之比为1∶5，横截面积之比为2∶3，则它们的电阻值之比为______.将它们串联后接入电路中，则它们两端电压之比为______，电流之比为______；如果将它们并联后接入电路中，则它们两端电压之比为______，电流之比为______.15.如图所示，输入电压U AB =200 V ，变阻器R 1标有“150 Ω 3 A ”，负载电阻R 2标有“50 Ω 2 A ”，求输出电压U ab 的变化范围三、计算题16.如图12所示，有彼此平行的A 、B 、C 三块金属板于电源相接，B 、A 间相距为d 1，电压为U 1；B 、C 间相距为d 2，电压为U 2，且U 1<U 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
向前冲，让海浪为我们助威，让狂风为我们呐喊
_______________________________________________________________________________________
电磁感应（四）第 1 页 （共 4 页）
电磁感应练习题
电磁感应与电路的综合问题 命题人：白昌宏
班级______ 姓名________
一．选择题（有一个或几个选项符合题意）
1．如图，是一种延时开关，即当S1闭合时，电磁铁将铁片D吸下，C线路接通，
当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放，则
【 】
A．由于A线圈的电磁感应作用，才产生延时作用
B．由于B线圈的电磁感应作用，才产生延时作用
C．S2闭合才有延时作用
D．S2断开才有延时作用
2．（2003年上海高考题）粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，
磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度
沿四个不同方向平移出磁场，如图所示，则在移出过程中线框的一边a、b两点间电势差
绝对值最大的是【 】
3．在匀强磁场中，有一接有电容器的导线回路，如图所示，已知电容C=30μF，
L1=5cm，L2=8cm，磁场以5×10-2T/s的速率增强，则
【 】
A．电容器上板带正电，所带电荷量为2×10-9C
B．电容器上板带负电，所带电荷量为4×10-9C
C．电容器上板带正电，所带电荷量为6×10-9C
D．电容器上板带负电，所带电荷量为8×10-9C
4．（2002年全国高考）如图，EF、GH为平行的金属导轨，其电阻可不计，R为电
B
S
2
S
1
A
C
D
F
L1 L2 B C
向前冲，让海浪为我们助威，让狂风为我们呐喊
_______________________________________________________________________________________
电磁感应（四）第 2 页 （共 4 页）
阻器，C为电容器，AB为可在EF和GH上滑动的导体横杆，有均匀磁场垂直于导轨平
面。若用I1和I2分别表示图中所示该处导线中的电流，
则当横杆AB【 】
A．匀速滑动时，I1=0，I2=0
B．匀速滑动时，I1≠0，I2≠0
C．加速滑动时，I1=0，I2=0
D．加速滑动时，I1≠0，I2≠0
5．如图所示，匀强磁场中固定的金属框架ABC，导体棒DE在框架ABC上沿图示
方向匀速平移，框架和导体材料相同，接触电阻不计，则【 】
A．电路中的感应电动势不变
B．电路中的感应电动势逐渐增大
C．电路中的感应电流保持不变
D．电路中的感应电流逐渐增大
6．如图，螺线管的导线两端与两平行金属板相接，一个
带负电的通电小球用丝线悬挂在两金属板间，并处于静止状
态，若条形磁铁突然插入线圈，小球将【 】
A．向左摆动 B．向右摆动
C．保持静止 D．无法确定
7．如图，用同种材料导线制成两圆环，其半径之比R：r=2:1。两圆环间用两平行导
线相连，构成闭合回路，连接导线电阻不计，M、N为连接导线上的两点。当大环放在
均匀变化的磁场中时，M、N间电势差大小为U；若改将小环放在同一均匀变化的磁场中
而大环放在磁场外，则M、N间电势差为【 】
A．U/4
B．U/2
C．2U/3
D．U
8．如图，用电阻R=4欧的导体细棒弯曲成一半径r=0.2米的闭合圆环，圆心为O，
CD为其直径，且在O、D间接一电阻R1=1欧，整个圆环中均有垂直于圆环面的匀强磁
场穿过，磁感应强度为B=0.5T。导体棒OA贴着圆环作匀速转动，角速度为300弧度/
秒，OA的电阻r=1欧，则当OA到达OC处时【 】
F
A
B
H
C
I
1
E
× ×
× ×
× × ×
×
× × ×
×
R
G
I
2
B
C
A
D
E
V
A
B
N
S
×NMRr××
×××
×
×
×
向前冲，让海浪为我们助威，让狂风为我们呐喊
_______________________________________________________________________________________
电磁感应（四）第 3 页 （共 4 页）
A．圆环的电功率为1瓦
B．圆环的电功率为2瓦
C．全电路功率为3瓦
D．全电路功率为4.5瓦
二．填空题
9．如图，面积为0.2m2的100匝线圈A处在磁场中，磁场方向垂直于线圈平面。磁
感应强度随时间变化的规律是B=（6—0.2t）T，已知R
1
=4Ω，
R
2
=6Ω，电容C=30μF。线圈A的电阻不计，闭合K后，通过
R2 的电流强度大小为________,电容器的带电量为______C。
三．计算题
10．把总电阻为2R的均匀电阻丝焊接成一半径为a的圆环，水平固定在竖直向下的
磁感应强度为B的匀强磁场中，如图所示。一长度为
2a，电阻等于R，粗细均匀的金属棒MN放在圆环上，
它与圆环始终保持良好的电接触。当金属棒以恒定速
度V向右移动，经过环心O时，求：
（1）棒上电流的大小，及棒两端的电压UMN。
（2）在圆环和金属棒上消耗的总热功率。
D
R
1
O
C
A
K
A
R
2
R
1
C
××
××
M
N
B
V
O
a
向前冲，让海浪为我们助威，让狂风为我们呐喊
_______________________________________________________________________________________
电磁感应（四）第 4 页 （共 4 页）
11．（1990年全国高考题）固定在匀强磁场中的正方形导线框abcd，各边长为Ｌ，
其中ab是一段电阻为Ｒ的均匀电阻丝，其余三边均为电阻可忽略的铜线。磁场的磁感应
强度为Ｂ，方向垂直纸面向里。现有一与ab段的材料、粗细、长度都相同的电阻丝PQ
架在导线框上（如图），以恒定的速度Ｖ从ad滑向bc。当PQ滑过L/3的距离时，通过
aP段电阻丝的电流强度是多大？方向如何？
a b
c d
B
V
P
Q
