气站作业指导书
LNG液化天然气安全操作规程汇编 作业指导书
LNG液化天然气安全操作规程汇编目录LNG储罐增压操作规程1使用前先检查增压器密封性，不泄露才能投用。
发现漏气，必须消除后才能投入使用，试压气源应用干燥的氮气或空气。
2操作规程2.1首先将系统中的增压回路气相阀打开，然后缓慢打开增压液相阀，当管外出现霜雾时，再逐步开大出气阀，直至气化量达到要求后，稳定阀门开启程度，进入相应储罐增压。
2.2若出气管发现结霜，造成出气温度过低，表明进液量太大，必须立即关小供液阀（以防过液），并应及时清除管外结霜，条件具备可增加通风设备（或采取其他相应措施）。
2.3气化器绝对禁油，操作时应戴好无油保温手套，当确定气化器被油污染后，应对换热管进行彻底清洗。
（1）60-80℃热水清洗。
（2）用加热至80-100℃的氮气吹除，确认无油并吹干为止。
（3）油污染严重时，应采用四氯化碳清洗，清洗时应加强警觉，气味剧烈时应戴上防毒面具。
药剂洗后用无油、无杂质的清水清洗直至水中无药剂成分为止，最后再用加温至80-100℃的氮气吹除水份，确认吹干为止。
2.4当储罐压力增至0.4Mpa（暂定）后，关闭储罐根部液相阀，待设备恢复常温后关闭储罐根部气相阀。
LNG储罐安全操作规程1储罐操作工艺指标1)最高工作压力：0.78MPa2)最低工作温度：-196℃1.1.2储罐进液操作程序1.1.2.1准备工作1)操作人员的要求：操作人员应经过安全教育和操作技术培训合格后持证上岗，操作人员在作业时应佩戴必要的劳保用品及工作服2)试压要求3)设备投用前都应按设计要求进行压力试验。
4)试压气体应为干燥氮气，其含氧量不大于3%，水分露点不大于-25℃，且不得有油污。
5)吹除置换要求：吹除置换是保证设备正式充装液体安全的保证措施，应先用含氧量不大于3%的氮气吹除，同时保证无油污，水分露点不大于-25℃。
然后再用LNG置换至液体纯度为至，方可允许充装液体。
6)预冷：试压合格后，需用液氮进行预冷，以确保设备的低温运行可靠性：储罐在首次使用前必须用氮气进行吹扫及预冷。
燃气公司：输气管线巡线作业指导书
燃气公司：输气管线巡线作业指导书本作业指导书的目的是为了依据SY/T5922《天然气输送管道保护运行管理规范》，结合生产实际，保证天然气输送管线安全、平稳地输送。
适用于天然气输送管线巡检工作。
公司安全部负责输气管线管理，管线保护必须贯彻执行国务院发布313号令及《石油天然气管道保护条例》以及有关法规办法。
输气管线管理是在公司统一安排下实行专业人员岗位责任制管理。
负责输气板块的安全部部长负责审查、检查、督促安排计划的完成，并进行考核。
输气管线的质量要求包括：埋地管线无露管，绝缘层无损坏；管道阴极保护率100%，保护参数符合规定；管道跨结结构稳定，配件无缺损，明管无锈蚀；标志桩、测试桩、里程桩无缺损，字迹明显清晰，穿越管道上的护堤、护坎、堡坎无垮塌；管道两侧各5m线路带内禁止种植深根植物，禁止取土、挖塘、采石、盖房、建温室、垒家畜棚圈和建筑其它建设物，管道两侧各50m线路带内禁止开山爆破、修筑大型工程。
定期巡线检查要求每月两次单边步行检查，一次巡线与测管道保护电位并行。
巡线检查要三带：即保护管道文件，向沿线群众和地方主管宣传；带测试管道电位仪器仪表；带处理管道带内深根植物和维护测试标致桩的用具。
特殊巡线检查要求在雷雨季节或者有疑点有隐患的管道、设施、根据群众提供的信息或上级指令，必须及时现场检查，并作好记录和汇报。
巡线检查内容包括检查标志桩、测试桩、里程桩有无缺损；检查护堤、护坎、堡坎无垮塌；管线经过地段有无变化，是否有管道位移、浮动、露管损坏保护层等现象，排水沟是否畅通；检查管道两侧各5m线路带内有无深根植物，各5m内有无取石放炮、规划、修建等危及管道安全的行为，一旦发现，立即制止，并向当地主管部门汇报；检查穿越管线安全带内有无放炮、炸鱼、疏通河渠、抛锚停船，洪水季节管线保护设施有无破坏，管线有无露出等隐患。
4.4.5 在检查跨越管线时，除了检查穿越管线的内容外，还应检查管线构件和钢索的联结螺栓、绳卡、花篮螺丝是否松动脱扣。

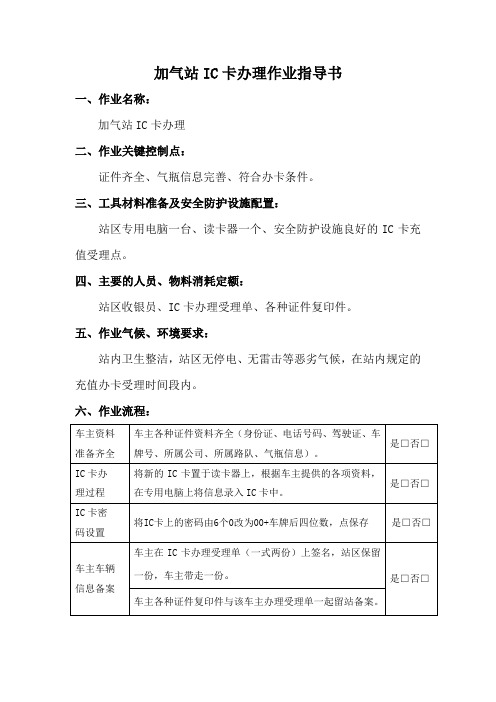

加气站IC卡办理作业指导书
加气站IC卡办理作业指导书
一、作业名称：
加气站IC卡办理
二、作业关键控制点：
证件齐全、气瓶信息完善、符合办卡条件。
三、工具材料准备及安全防护设施配置：
站区专用电脑一台、读卡器一个、安全防护设施良好的IC卡充值受理点。
四、主要的人员、物料消耗定额：
站区收银员、IC卡办理受理单、各种证件复印件。
五、作业气候、环境要求：
站内卫生整洁，站区无停电、无雷击等恶劣气候，在站内规定的充值办卡受理时间段内。
六、作业流程：
车主资料准备齐全车主各种证件资料齐全（身份证、电话号码、驾驶证、车
牌号、所属公司、所属路队、气瓶信息）。
是□否□
IC卡办理过程将新的IC卡置于读卡器上，根据车主提供的各项资料，
在专用电脑上将信息录入IC卡中。
是□否□
IC卡密
码设置
将IC卡上的密码由6个0改为00+车牌后四位数，点保存是□否□
车主车辆信息备案车主在IC卡办理受理单（一式两份）上签名，站区保留
一份，车主带走一份。
是□否□车主各种证件复印件与该车主办理受理单一起留站备案。
七、安全注意事项和应急措施：
遇停电（短时不能恢复时）暂停办理IC卡业务。
八、作业记录、总结：
收银员认真做好车辆信息备案工作。
ESD系统测试作业指导书
5.1.3.2 检查 HIMA F60 DIO、DO、AI 模块的状态指示灯运行是否正常； 5.1.3.3 检查 F60、DIO、 DO、AI 模块的 RJ45 以太网接口处的指示灯是否正常 闪烁； 5.1.3.4 结合现场开关量的状态和上位机的显示状态，通过模块通道指示灯判 断模块是否正常； 5.1.3.5 检查系统附属设备 24VDC 电源、浪涌保护器、专用 UPS、UPS 蓄电池等 工作是否正常； 5.1.3.6 检查系统接线端子是否松动、接线线头是否有裸露； 5.1.3.7 检查系统网线、硬线标签标示是否清晰、齐全； 5.1.3.8 检查 ESD 系统与 PLC 通讯是否正常，PLC 与 RCI 通讯是否正常； 5.1.3.9 检查压缩机组的运行状况及完好情况，保证 ESD 测试后压缩机组能正 常启机； 5.1.3.10 检查与 ESD 系统相关的工艺现场执行机构工作状态是否正常； 5.2 测试步骤 5.2.1 由各派出机构制定测试方案和应急预案，报压缩机处备案，由压缩机处 上报北京调控中心。 5.2.2 对压气站、储气库的实际动作测试工作，各派出机构应提前与生产运行 处沟通，安排测试时间；对分输站、有分输任务的压气站的实际动作测试工作， 各派出机构及测试站场应提前与生产运行处及下游用户沟通，安排测试时间。 由于生产安排而不能进行实际动作测试的站场，由各派出机构协调生产运行处 在条件允许的情况下进行测试；由于下游用户不可停输而不能进行实际动作测 试的站场，由各派出机构提请市场管理部门协调，并在条件允许的情况下进行 测试。 5.2.3 各派出机构将测试方案及测试时间提前 7 天告知站场，站场做好停输前 的应急准备，对本站内设备进行一次详细检查，及时处理发现的问题。 5.2.4 正式测试前请示北京调控中心批准后进行实际测试，同时报上海生产调 度知悉。 5.2.5 关闭 ESD 电动放空阀前手动放空阀。 5.2.6 确认所有 ESD 阀在正常状态、气液联动阀在远控状态，ESD 系统未在休眠 状态。
LNG槽车卸车操作流程 安全操作规程 岗位作业指导书 标准作业规范
××××有限公司标准安全操作规程文件编号：XXX-XXX-XXX LNG槽车卸车操作流程编制：审核：批准：版本：受控状态：20××年10月10日发布20××年10月10日实施标准、完整的Word版文档，可根据实际工作情况适当修改，自由编辑，适合相关行业人员参考，实际使用请删除本行文字。
LNG槽车卸车操作流程1、引导LNG槽车就位，接好地线，通知槽车司机连接好LNG槽车与LNG槽车卸车液相软管、卸车台液相软管和气相软管。
2、打开槽车卸车增压器前放散阀、卸车增压器进口阀、槽车增压气相阀。
3、打开槽车增压气相阀对槽车增压系统进行置换。
4、当放散阀口结霜时关闭卸车增压器前放散阀。
5、启动LNG卸车增压器，将LNG槽车压力升至0.65MPa。
6、通知槽车司机打开LNG槽车进液阀，打开液相管放空阀，在液相管放空处置换管内空气。
在液相管放空处结霜后关闭液相管放空阀。
7、打开LNG储罐上进液阀、进液管紧急切断阀、进液总阀，打通LNG储罐上进液流程，预冷储罐进液管道，向储罐缓慢充装LNG。
8、LNG储罐压力不再升高后，逐步打开LNG储罐下进液阀，缓慢加快LNG储罐的充装速度，并注意观察压力和液位的变化。
9、LNG槽车内的LNG卸完后，关闭LNG储罐下进液阀，打开LNG储罐上进液阀，用LNG槽车内的LNG气相将LNG槽车软管与管道内的LNG吹扫至LNG 储罐。
10、关闭储罐进液总阀，打开气液平衡阀将卸车管道的压力通过气相线泄至BOG 系统，当槽车内气相不能再卸下时，关闭LNG槽车进液阀，打开前端放空阀，将LNG槽车软管内的LNG气相放空，打开气液阀，平衡压力后关闭。
11、卸液过程中若发生泄漏，应立即按下紧急关闭按钮，并采取相应的应急措施。
12、如遇有电闪雷击、卸液设备发生故障、加气站周围发生不能保障其安全和正常工作的事件时应暂停卸液。
车间安全操作规程总则1、各车间领导自觉接受并努力完成公司下达的产品质量指标和各项生产任务。
燃气公司：闸阀的安装作业指导书
g安装前应整体试压，合格后方能更换。
2)各场站当班人员、安全部维修人员负责闸阀的安装细则的实施。
3)义务安全员（站长）、工程技术员负责现场的技术安全和过程监督。
4工作内容
1)操作步骤
a准备工具、材料。
b检查闸阀的型号、规格。
c螺栓、密封垫圈涂黄油。
d密封垫圈放入法兰凹面内。
e闸阀就位。
f戴上螺栓格后投入运行。
闸阀的安装作业指导书
状 态：11
第1页，共2页
1目的
1)为规范现场操作人员行为，使其在闸阀的安装各步骤中严格按规程作业，达到安全生产的目的，特制定本细则。
2)本细则明确了输气场站现场操作人员闸阀安装的准备、步骤、技术要求等内容。
2范围
本细则适用于场站人员闸阀安装的过程管理。
3职责
1)公司安全部是闸阀的安装细则的归口管理部门。负责组织、指导和完善，现场操作人员按本细则进行操作。
j做好工作记录。
2)技术要求
a生产中更换闸阀，应先切断气源、排空，安装方向应与其他闸阀统一。
闸阀的安装作业指导书
状 态：11
第2页，共2页
b闸阀中的丝杆、铜套、执行机构、密封端面应预先清洗、润滑。
c安装中闸阀的执行机构不得作起吊点。
d螺栓应分别对角上紧，使法兰间隙大小一致。
e加足盘根后，盘根压盖的下边缘不得露在盘根盒外。
SF6气体充气、补气检修作业指导书
SF6气体充气、补气检修作业指导书1总则1.1目的为了加强XXXXXX220kV断路器、电压互感器、电流互感器检修技术工作，确保SF6气体充气、补气工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保SF6气体充气、补气能安全、可靠地运行。
所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2范围本指导书适用于XXXXXX220kV断路器、电压互感器、电流互感器SF6气体充气、补气工作。
2规范性引用文件（含验收标准等）《六氟化硫设备中气体管理和检测导测》 GB/T8905-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991《XXXXXX220kV SF6电流互感器安装使用说明书》山东泰开互感器有限公司《广西XXXXXX工程220kV 断路器安装使用说明书》西门子电气有限公司《XXXXXX220kV 断路器检修维护技术规程》《XXXXXX220kV 电压互感器检修维护技术规程》《XXXXXX220kV 电流互感器检修维护技术规程》《XXXXXX220kV 断路器检修维护技术规程》《XXXXXX220kV 电压互感器检修维护技术规程》《XXXXXX220kV SF6电流互感器安装使用说明书》山东泰开互感器有限公司《广西XXXXXX工程220kV 断路器安装使用说明书》西门子电气有限公司3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
城镇燃气吹扫、试压作业指导书
城镇燃气管道吹扫、试压作业指导书编制校核审核前言为了保证城镇燃气输配管网的安全正常运行，解决实际施工中遇到的各种关于管道吹扫、试压的问题。
特编制本指导书，用于指导和规范化管理施工中管道吹扫、试压的问题.实际工作中,如发现本指导书未尽特殊情况，应由建设（监管部门)、设计、监理、施工单位四方协同商议，必须符合规范和法律法规并形成书面会签文件后执行.目录一、适用范围 (2)二、参考资料 (2)三、吹扫、强度试验、严密性试验 (2)（一）一般规定 (2)（二）吹扫 (3)2。
1吹扫流程 (3)2。
2吹扫介质与方法 (4)2.3吹扫压力 (4)2.4管道吹扫长度 (4)2.5工作内容与要求 (4)（三）强度试验 (6)3。
1强度试验流程 (6)3。
2强度试验压力与介质 (6)3。
3管道强度试验长度 .................................................................... 错误!未定义书签。
3。
4工作内容与要求 (7)（四）严密性试验 (9)4.1严密性试验流程 (9)4。
2严密性试验压力与介质 (9)4.3工作内容与要求 (10)四、附件 (12)附件1 (12)附件2 (13)附件3 (14)附件4 (15)附件5 (16)一、适用范围本作业指导书适用于城镇燃气设计压力不大于4。
0MPa的新建、改建和扩建输配工程和室内供气压力小于或等于0.8MPa（表压）的新建、改建和扩建的城镇居民住宅、商业用户、燃气锅炉房、试验室、工业企业项目的施工及验收。
二、参考资料《城镇燃气输配工程施工及验收规范》 CJJ33—2005《城镇燃气室内工程施工与质量验收规范》 CJJ94-2009三、吹扫、强度试验、严密性试验图3。
1 总体流程图（一)一般规定1。
1吹扫、试压方案已通过监理、（建设）单位审批,已经完成吹扫、试压技术交底。
1。
2除补口、涂漆、隔热层和保温层外，已按设计文件全部安装完成，安装质量经施工单位自检和监理（建设）单位检查确认符合规范规定，检验记录资料齐全且签字完成。
液化气站隐患排查治理全套资料
隐患排查治理体系资料单位名称（盖章）：液化气站2017年12月1日1.隐患排查治理作业指导书2.隐患排查项目清单2.1基础管理类隐患排查项目清单2.2生产现场类隐患排查项目清单（设备设施）2.3生产现场类隐患排查项目清单（作业行为）3.隐患排查治理台帐及表格3.1安全检查台账3.2隐患排查治理汇总台帐3.3隐患整改通知单3.4隐患整改情况验收单3.5隐患等级评审记录表3.6重大隐患登记及销号表第一部分隐患排查治理作业指导书1.编制目的为贯彻落实省政府办公厅省政府办公厅《关于建立完善风险管控和隐患排查治理双重预防机制的通知》（鲁政办字﹝2016﹞36号）、省政府安委会《关于深化安全生产隐患大排查快整治严执法集中行动推进企业安全风险管控工作的通知》（鲁安发﹝2016﹞16号）、《加快推进安全生产风险分级管控与隐患排查治理两个体系建设工作方案》（鲁安办发〔2016〕10号）等文件精神，加强企业的隐患排渣治理工作，编制本公司隐患排查治理体系实施指南。
旨在全面排查、辨识、评价安全风险，落实风险管控责任，采取有效措施控制重大安全风险；全面排查、及时治理、消除事故隐患，对隐患排查治理实施闭环管理；提升公司本质安全生产水平，确保安全生产形势持续稳定。
通过建立起完善、有效运行的安全风险分级管控和隐患排查治理体系，全面推进落实企业主体责任，在全公司范围内构建形成点、线、面有机结合，实现标准化、信息化的风险分级管控和隐患排查治理双重预防体系，提高本质化安全生产水平。
2.编制依据《中华人民共和国安全生产法》《中华人民共和国劳动法》《中华人民共和国职业病防治法》《中华人民共和国消防法》《中华人民共和国特种设备安全法》《安全生产事故隐患排查治理暂行规定》（安监总局[2007]16号）《山东省安全生产条例》《山东省生产经营单位安全生产主体责任规定》（省政府303号令）《山东省工业生产建设项目安全设施监督管理办法》（山东省人民政府令第213号）《山东省人民政府办公厅关于建立完善风险管控和隐患排查治理双重预防机制的通知》（鲁政办字[2016]36号文）《山东省人民政府安全生产委员会关于深化安全生产隐患大排查快整治严执法集中行动推进企业安全风险管控工作的通知》（鲁安发[2016]16号）关于印发《加快推进安全生产风险分级管控与隐患排查治理两个体系建设工作方案》的通知（鲁安办发[2016]10号）《关于推荐安全生产风险分级管控与隐患排查治理两个体系建设标杆企业的通知》（鲁安办发[2016]11号）《企业安全生产费用提取和使用管理办法》财企[2012]16号GB6441企业伤亡事故分类AQ/T9006企业安全生产标准化基本规范GB/T 13861 生产过程危险和有害因素分类与代码DB37/T 2883—2016 生产安全事故隐患排查治理体系通则DB37/T 2974—2017 工贸企业安全生产风险分级管控体系细则DB37/T 3011—2017 工贸企业安全生产风险分级管控体系细则工贸行业较大危险因素辨识与防范指导手册（2016版）3.工作任务及实施3.1成立隐患排查领导小组组长：李文明副组长：毕丽珍成员：李海涛成立办公室，由安全员担任办公室主任，负责隐患排查治理体系建设的策划、指导、协调、监督与考核，确保体系建设的顺利开展。
燃气管道工程调压站调压箱及燃气管道附属设备安装作业指导书
燃气管道工程调压站调压箱及燃气管道附属设备安装作业指导书一、目的为规范调压站、调压箱及燃气管道附属设备安装, 完善施工管理, 保证安装质量, 特制定本作业指导书。
二、适用范围本作业指导书适用于本公司承建的所有燃气工程。
三、调压站安装1.安装前准备安装在调压站内的设备及仪表均要有出厂合格证, 调压器应有出厂合格证和产品说明书。
安装前设备应检查清洗加油, 阀门应做渗漏试验, 仪表应按说明书的要求进行调整及标定。
2.调压站的安装顺序调压站的安装顺序一般为先室外, 后室内；先地下, 后地上；先管道, 后设备。
先、后安装均应以同一安装基准线为标准, 如先、后安装的管道均以管道中心线的方位和标高为基准, 以确保安装质量。
3.调压器的安装要求（1）调压器应安装在水平直管段上, 使主调压器的阀杆呈垂直状态, 直管段的长度应符合产品说明书的要求。
（2）调压器应按阀体上箭头所指燃气进出口方向安装, 安装时调压阀应处于关闭状态, 安装前应分别检查主调压器和指挥器以及排气阀等各部件动作是否灵敏, 接头是否牢固。
（3）2台以上调压器水平布置时, 相邻调压器的外缘净距应大于1米；调压器与墙面之间的净距和室内主要通道的宽度均宜大于0.8米。
4.调压站内管道的安装要求（1）管道安装应横平竖直, 整齐美观。
（2）管道变径时应采用变径大小头, 两端均不准套焊。
（3）站内管道一般采用明设, 并列平行的管道净距以及管道与墙的距离一般不小于0.5米, 管道中心线距地面0.4-0.5米。
管道上安装设备时其间距应相应增加。
（4）水平设置的旁通管, 其管道中心应和相联的工艺管道同一标高；垂直设置的旁通管, 应和所连接的水平工艺管道垂直。
（5）调压器前后阀门之间的管段, 最好是把阀门、过滤器、波纹管补偿器和调压器等按平面位置和高程稳固好, 法兰连接处先用螺栓紧固后, 配齐短管并进行调直找平, 再进行法兰的点固焊。
待完成全部点固焊后, 松开螺栓, 进行短管与法兰的环缝焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号输入过程输出说明负责部门参与部门
换气操作流程
1
仓库
2
仓库3仓库4仓库生产部IONIT5生产部IONIT仓库5:供应商气瓶更换好,仓库人员把空瓶标识更换成满瓶标识,生产人员进行检漏测试,测试好以后进行自动切换确认.1:仓库人员确认是否气瓶缺气报警.2:确认气瓶缺气报警后,把使用中标识取下,并挂上空瓶标识.
原来的满瓶标识换成
使用中.
3:仓库登记,并打电话
给供应商,开始送气.
4:如果供应商不能正
常时间内到气,请通
知PLM,并启动应急
预案.
6生产部IONIT仓库
6:开启气瓶阀门,进入
气站自动切换模式.
生产部
IONIT
生产部
IONIT
生产部
IONIT
8仓库
生产部
IONIT
7:生产人员恢复现场,
并做好5S.
8:仓库人员记录本次
换气,并找生产人员
确认.
7生产部IONIT仓库
气瓶缺气/压
力低报警
更换气瓶上标识
(空瓶,满瓶,使用中)
通知PLM,并启
动应急预案.
供应商更换气瓶
生产人员检漏并进
行自动切换确认.
阀门开启,气站进入自动
切换运行模式.
异常恢复,5S.
生产恢复
仓库记录本次
换气.
仓库挂牌并记录
正常到气不能按时到气
仓库登记并开
始叫气
仓库人员检查缺气钢瓶
