新代数控系统操作基础
新代数控系统操作基础台湾新代数控系统操作基础一(基本操作调程式执行加工新代系统主菜单画面主菜单F2(程式编辑)?F8(档案管理)?移动光标选选取所要的程式 ?Enter?后退一页?F4(执行加工)?检查所选程式是否调出?自动模式?选择手轮模拟功能?程式启动?正方向摇动手轮，到工件顶上走几刀，观察刀路是否正确?取消手轮模拟功能，让机床自动跑程式。
执行加工画面如下:程式当前所当前使用的程式名使用的坐标系统从网络调程式主菜单F2(程式编辑)?F8(档案管理)?F8(网络档案输入)?移动光标选程式?确定?确定.加工中修改主轴转速主菜单?F4(执行加工)?F4(加工参数设定)?移动光标到主轴转速栏?输入所需的主轴转数?按Enter确认。
所出现的对话框如下图:在此输入所需的主轴转数分中功能主菜单F1(机台设定)?F5(设定工件坐标系统)?F5(分中功能)?在工件左侧铣一刀或碰一下?按PX1?在工件右侧铣一刀或碰一下按PX2.在工件前侧铣一刀或碰一下PY1按一下?后侧铣或碰按PY2?退页?G54(或G55,56……) ?F3(辅助坐标设定)自动对刀主菜单F1(机台设定)?F5设定工件座标系统)?F6(自动对刀)?自动模式?进给倍率打到100%—?F1(自动对刀起动)?待停止后?检查“数”是否抓到.备注说明:当测量模式选 1，单刀单工件:指无刀库，主轴上只能用一把刀，工作台上多数情况下只有一个待加工工件，使用一个工件坐标(如:G55)。
此时的落差(对刀仪与待加工工件表面的高度差)，放在外部偏移Z轴坐标中。
当工件坐标号码设“0”时，对刀完成后，当前的刀长会记录在辅助点坐标Z轴中，此时还要退回到机台设定画面中，找到相应的工件坐标，按F3，Z轴做辅助点自动设定。
当工件坐标号码设“1”时，对刀完成后，当前的刀长会自动记录到工件坐标G54的Z轴中，无需再做辅助点坐标设定。
如此依次类推，设“2”对应到G55，设“3”对应到G56…。
在加工完成后，如果想跑一次当前的程式，只需将相应的改变工件坐标(如G54、G55、G56)Z轴的坐标值。
当测量模式选 2，对刀画面变化成如下图所示:在此输入工件坐标号码编号备注说明:当测量模式选2，单刀多工件:指无刀库，主轴上只能用一把刀，工作台上有多个待加工工件，使用多个工件坐标(如:G54，G55，G56…)。
此时的落差(对刀仪与待加工工件表面的高度差)，放在不同的工件坐标系Z轴坐标中。
当上图的落差设定编号设“0”时，对刀的落差会放在辅助点坐标Z轴中;当落差设定期编号设“1”时，对刀落差会放在工件坐标系G54的Z轴中;当落差设定期编号设“2”时，对刀落差会放在工件坐标系G55的Z轴中。
依此类推，设3，4，5分别对应G56，G57，G58…。
在加工完成后，如果想跑一次当前的程式，只需将相应的改变外部偏移Z轴的坐标值，Z轴外部偏移坐标值的改变，对所有工件坐标有效。
落差设定主菜单F1(机台设定)?F5(设定工件座标系统)?F6(自动对刀)?自动模式?进给倍率100%?F1(自动对刀起动)?待停止后?用手轮将Z轴至工件表面?按F3(落差设定) ，此时控制器会自动计算落差，并放在预先设定的位置。
注意:同一个工件在不重新装夹或不改变基准面的情况下,落差是不变的,因为工件与对刀仪高度永远是恒之不变的.如下图所示:断点回归若执行程式中途因断刀或中途换刀需重新执行时,勿需从头开始加工。
新代控制器提供断点回归功能。
此时，可起用断点回归功能.先按程式暂停键，让机台停下来，再按操作面板左上角红色复位键RESET，系统会自动记下当前程式执行到的行数。
操作步骤如下进行:主菜单F4(执行加工)?输入行数(一般少于断点时的行数) ?Enter确认?F1(确定) ?选择自动模式?手轮模拟功能启动?执行程式启动?摇动手轮至工件断点加工位置?检查刀路位置是否正确，待正确后?取消手轮模拟功能按RESET复位键后，启动按钮，让机台自动跑程式。
系统会记录下当前断点行号位置换刀完毕后，在自动模式下，在此画面中输入系统记录下来的断点行号数，直接输入数字即可，无需在数字前加N或L，再按Enter确认，系统会自动扫描到所需的程式位置。
系统使用期限设定主菜单?按F6(参数设定)?翻下页(按最右边头)?F2(使用期限设定)出现如下对话框:检查代码:四位数字，常在变化;启用密码:系统被锁机后，重新开机的口令;使用代码:机床设置的机床密码控制器高速高精主菜单?按F6(参数设定)?翻下页(按最右边头)?F4( 高速高精参数设定)?输入密码HSHP确定，出现如下对话框:网络设定主菜单?按F6(参数设定)?翻下页(按最右边头)?F3(网络设定)出现如下对话框:(注):上图为CNC出厂默认信息，根据电脑的设置而改变控制器的配置，以实现网络连接，这样更方便、简捷。
控制器名称:不同控制器有不同的名称，且不可与网络上相连的其他电脑或控制器同名。
位址设定:根据电脑上的IP地址而设定，若个人电脑上IP地址为:192.168.0.10,则控制器中位址设定为:192.168.0.15，前三位一样，最后一位不同且范围在1~254之间即可。
子网络掩码:255.255.255.0 (IP地址设为192.168.0._或者210.20.98._) 255.0.0.0 (IP地址设为10._._._)连线PC名称:与控制器相连接的电脑名称.连线目录名称:此名称为与控制器相连接的电脑上创建的共享文件夹名称. 注:如果需要设置工作组则按Page Down(按键上的下一页)打开此画面(通常不需设置,因为工作组不一样也可网络连接):工作组群:这台控制器在网络中所要加入的工作组的名称，需依使用者所在控制器中的网络名称来决定，预设值为“SYNTEC”连线使用者:此为连接电脑所要使用的名称，可使用电脑的名称关闭DHCP: 控制器是否要激活DHCP功能, 预设为1:关闭设定方式建议(1)与PC一对一连接时, 建议不修改使用默认值(2)当有内部局域网络时, 且网络内有使用DHCP服务器时可以设为0:开启, 若无DHCP服务器而设为开启, 有可能导致开不了机重设网络密码: 控制器开机时会依照联机使用者所设定的密码来登入控制器, 在第一次设定时会用Enter键来表示不需要询问密码, 若有设定密码则每次开机时都会停下等待密码输入, 此时可将此字段设1, 下次开机时会要求使用者重设密码连线使用者:此为电脑开机时所使用的用户名称。
连线密码:此为电脑开机时所使用的用户开机密码。
网络线制作方法网络线通常分为直通线与对等线两种直通线:用来与集线器或者交换机连接，达到多台电脑的资源共享对等线:单独的电脑与控制器连接以实现网络连接直通线两头的图示说明:发送端接收端橙綠藍棕橙綠藍棕橙藍綠棕橙藍綠棕白白白白白白白白RJ45接頭RJ45接頭UTPUTP線線对等线两头的图示说明:发送端接收端橙綠藍棕綠橙藍棕橙藍綠棕綠藍橙棕白白白白白白白白RJ45接頭RJ45接頭UTPUTP線線注:1.请检查网络线两头的8根线颜色是否和接线图示完全相同，如果颜色不一致会造成网络无法连接。
2.请检查网络线水晶头的8个小铜片是否全部压到低部，如果压不到低部，会造成网络线无法导通。
3.请检查水晶头接的底端，看是否8根铜线都插在低端，如果参差不齐，有可能会引起网络线无法导通。
4.如果有网络测试仪直接检查网络线效果会更好。
网络布线1( 如果控制器与电脑相连是经过集线器或者交换机，那么网络线则选用两根直通线，一根线是电脑与集线器或者交换机相连，另外一根线是控制器中的主机板网卡与集线器或者交换机相连接2( 如果控制器直接与电脑相连接，那么直接选用对等线相连接起来就可以了。
注:1. 固定网络线时切记勿压，钉子勿直接穿入网络线，这样会使网络有可能开成短路。
2(网络线尽量离开一些干扰性比较大的地方网络疑难问题解决方法,、开机过程中出现 Error 53: The computer name specified in thenetwork path cannot be located.上述问题为CPU网卡的网络驱动程序无法找到网络上所要连接的电脑，排除方法如下:(1). 确认所要连接的电脑是否已经开机;(2). 如果已开机，检查所要共享的目录是否已共享出來，至于所要连接的电脑及目录名称，请检查控制器中网络设定中的连线PC名称、连线目录名称是否与电脑上相符或者C:\NET\net use n: \\young\public“young”为所要连接的电脑名称““public”为电脑里所共享出来一个共享文件夹名称(3)在PC电脑“开始”—>“运行”，输入，例:“ping210.20.98.21”(210.20.98.21为控制器中的IP地址)，如果出现下述对话框，说明控制器中的IP地址与电脑上的IP地址不在同一个网段，IP地址需要重新验证一下是否两个IP地址的最后一位不同，例:电脑IP地址为: 210.20.98.15 控制器IP地址为: 210.20.98.21 。
(4)可以用(3)的方法，试验一下电脑的IP地址，如果也出现上述情况，说明电脑的网卡有问题，需更换网卡(5)若出现下述对话框，说明控制器与网络连接正确，网络可以实现通讯;如果上述对话框中“time<50ms,或者time<100ms”，请检查电脑中是否含有病毒，如果电脑中有病毒则会影响控制器中的文件导致中病毒。
(6)若使用ping可以找到控制器及计算机, 但依然有Error53, 请再检查一次PC的计算机名称设定与分享目录名称是否正确2、开机过程中出现下述界面，且两个“The command completed successfully.”同时出现，说明网络实现网络通讯。
2. LANA 0 reported Error 52: A duplicate workgroup orcomputer name exists on the network此问题为在此网络内有两台以上名字叫cnc的控制器，请检查;排除方法为(1).进入控制器网络设定画面, 将控制器名称改为SYNTEC1, SYNTEC2 … 等不同的名称(2) 按确定重新开机即可3. Error 5: Access is denied此问题一般发生在联机PC为2000或Xp时, 控制器的使用者名称在登入PC时被拒绝, 主要原因是联机用户被设定为”下次登入时需变更密码”, 排除方法为(1)修改CNC用户设定 1.“开始” -> “设置” -> “控制面板” -> “系统管理工具”-> “计算机管理”-> “本机使用者和群组” -> “使用者”, 找到Cnc使用者, 按鼠标右键选择属性如下图(2)勾选”使用者无法变更密码”及“密码永久有效”二.注意事项及安全知识1. 工件分中,抄数不可输错数,认真检查.2. 不可碰坏对刀仪,工作台上工件不可超过工作台左边侧面，右边不可撞到立柱，虎钳把手锁紧工件后应取下。

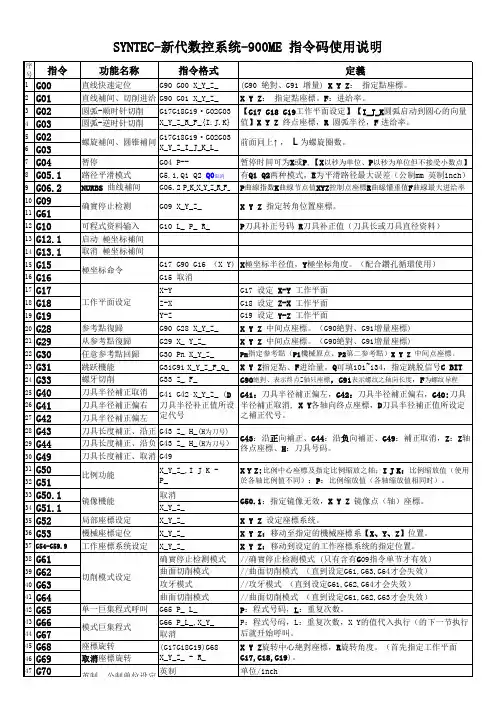

SYNTEC-新代系统指令功能
刀具半径补正值所设 半径補正取消, X Y各轴向终点座標，D刀具半径補正值所设定
定代号
之補正代号。
刀具长度補正、沿正 G43 Z_ H_(H为刀号)
刀具长度補正、沿负 G43 Z_ H_(H为刀号）
G43：沿正向補正、G44：沿负向補正、G49：補正取消，Z：Z轴 终点座標、H：刀具号码。
刀具长度補正、取消 G49
程式结束、回复到起
点 呼叫副程式
M98 P_H_L_
副程式返回值程式 子程式调用
RESET 用于重新程式设定。
ห้องสมุดไป่ตู้
【复位键】
ENTER 用于位址键或数字键之输入。
【输入确认键】
HELP 按下此键，即可得到即时的線上指引。 【帮助】
/ 于编辑程式时需區段跳越之區段。
【跳段字符】
90
91 ※ SYNTEC 900M Gcode采用国际通用 RS274D 规格, 舆 FANUC 0M 唯一差役是 G70、G71 （公、英制） 相
機械座標定位
X_Y_Z_
X Y Z：移动至指定的機械座標系【X、Y、Z】位置。
工作座標系统设定 X_Y_Z_
X Y Z：移动到设定的工作座標系统的指定位置。
确實停止检测模式 //确實停止检测模式 (只有含有G09指令单节才有效）
切削模式设定
曲面切削模式 攻牙模式
//曲面切削模式 （直到设定G61,G63,G64才会失效） //攻牙模式 （直到设定G61,G62,G64才会失效）
功能名称
指令格式
定義
直线快速定位
G90 G00 X_Y_Z_
直线補间、切削进给 G90 G01 X_Y_Z_
圆弧-顺时针切削 圆弧-逆时针切削

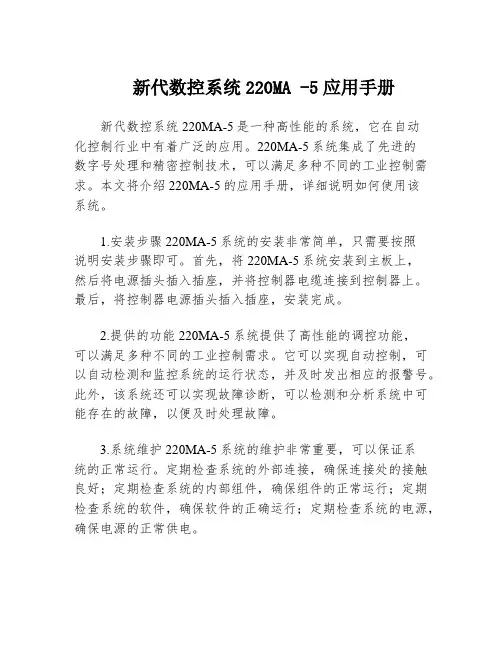

新代数控系统220MA -5应用手册
新代数控系统220MA -5应用手册
新代数控系统220MA-5是一种高性能的系统，它在自动
化控制行业中有着广泛的应用。
220MA-5系统集成了先进的
数字号处理和精密控制技术，可以满足多种不同的工业控制需求。
本文将介绍220MA-5的应用手册，详细说明如何使用该
系统。
1.安装步骤220MA-5系统的安装非常简单，只需要按照
说明安装步骤即可。
首先，将220MA-5系统安装到主板上，
然后将电源插头插入插座，并将控制器电缆连接到控制器上。
最后，将控制器电源插头插入插座，安装完成。
2.提供的功能220MA-5系统提供了高性能的调控功能，
可以满足多种不同的工业控制需求。
它可以实现自动控制，可以自动检测和监控系统的运行状态，并及时发出相应的报警号。
此外，该系统还可以实现故障诊断，可以检测和分析系统中可能存在的故障，以便及时处理故障。
3.系统维护220MA-5系统的维护非常重要，可以保证系
统的正常运行。
定期检查系统的外部连接，确保连接处的接触良好；定期检查系统的内部组件，确保组件的正常运行；定期检查系统的软件，确保软件的正确运行；定期检查系统的电源，确保电源的正常供电。
4.系统升级当220MA-5系统的软件版本过时时，可以通
过系统升级来更新系统。
首先，下载最新的软件版本，然后将其复制到控制器的存储介质中，最后在控制器界面上点击“升级”按钮，完成系统升级。
以上就是220MA-5系统应用手册的介绍，通过以上介绍，我们可以更好地了解220MA-5系统，并能够更好地使用它。
最新SYNTEC-新代系统指令功能整理
序号指令功能名称指令格式定義1G00直线快速定位G90 G00 X_Y_Z_(G90 絶對、G91 增量) X Y Z ： 指定點座標。
2G01直线補间、切削进给G90 G01 X_Y_Z_X Y Z ：指定點座標。
F ：进给率。
3G02圆弧-顺时针切削4G03圆弧-逆时针切削5G026G037G04暂停G04 P--暂停时间可为X 或P,【X 以秒为单位、P 以秒为单位但不接受小数点】8G05.1路径平滑模式G5.1,Q1 Q2 Q0取消有Q1 Q2两种模式，E 为平滑路径最大误差（公制mm 英制inch ）9G06.2NURBS 曲线補间G06.2P_K _X _Y _Z _R _F _P 曲線指数K 曲線节点值XYZ控制点座標R 曲線懽重值F 曲線最大进给率10G0911G6112G10可程式资料输入G10 L_ P_ R_P 刀具补正号码 R 刀具补正值（刀具长或刀具直径资料）13G12.1启动 極坐标補间14G13.1取消 極坐标補间15G15G17 G90 G16 （X Y)X 極坐标半径值，Y 極坐标角度。
（配合鑽孔循環使用）16G16G15 取消17G17X-YG17 设定 X-Y 工作平面18G18Z-X G18 设定 Z-X 工作平面19G19Y-ZG19 设定 Y-Z 工作平面20G28参考點復歸G90 G28 X_Y_Z_X Y Z 中间点座標。
（G90絶對、G91增量座標）21G29从参考點復歸G29 X_ Y_Z_X Y Z 中间点座標。
（G90絶對、G91增量座標）22G30任意参考點回歸G30 Pn X_Y_Z_Pn 指定参考點（P1機械原点、P2第二参考點）X Y Z 中间点座標。
23G31跳跃機能G31G91X_Y_Z_F_Q_X Y Z 指定點、F 进给量，Q 可填101~134，指定跳脱信号 C BIT24G33螺牙切削G33 Z_ F_G90絶對、表示终点Z 轴只座標，G91表示螺纹之轴向长度，F 为螺纹导程25G40刀具半径補正取消26G41刀具半径補正偏右27G42刀具半径補正偏左28G43刀具长度補正、沿正G43 Z_ H_(H 为刀号)29G44刀具长度補正、沿负G43 Z_ H_(H 为刀号）30G49刀具长度補正、取消G4931G5032G5133G50.1取消34G51.1X_Y_Z_35G52局部座標设定X_Y_Z_X Y Z 设定座標系统。

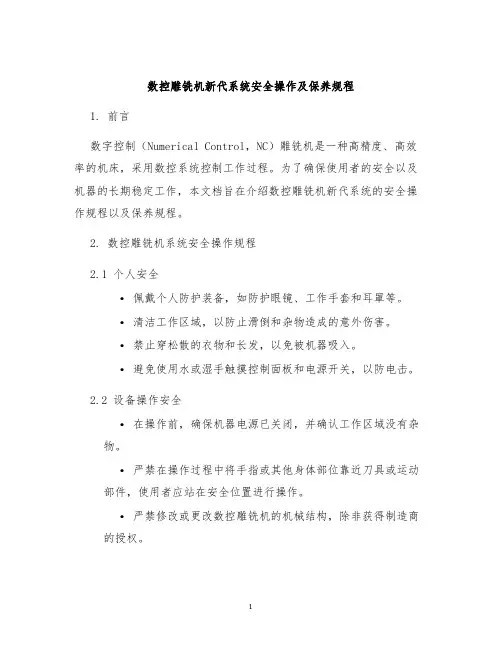

数控雕铣机新代系统安全操作及保养规程
数控雕铣机新代系统安全操作及保养规程1. 前言数字控制（Numerical Control，NC）雕铣机是一种高精度、高效率的机床，采用数控系统控制工作过程。
为了确保使用者的安全以及机器的长期稳定工作，本文档旨在介绍数控雕铣机新代系统的安全操作规程以及保养规程。
2. 数控雕铣机系统安全操作规程2.1 个人安全•佩戴个人防护装备，如防护眼镜、工作手套和耳罩等。
•清洁工作区域，以防止滑倒和杂物造成的意外伤害。
•禁止穿松散的衣物和长发，以免被机器吸入。
•避免使用水或湿手触摸控制面板和电源开关，以防电击。
2.2 设备操作安全•在操作前，确保机器电源已关闭，并确认工作区域没有杂物。
•严禁在操作过程中将手指或其他身体部位靠近刀具或运动部件，使用者应站在安全位置进行操作。
•严禁修改或更改数控雕铣机的机械结构，除非获得制造商的授权。
•在操作后，将机器的所有部件归位，并保持工作区域的整洁。
2.3 电气安全•定期检查数控雕铣机的电源线路是否有损坏或老化现象，及时更换受损的电线。
•在进行任何电气维修或检修工作前，务必断开电源。
•严禁用湿手或带有金属物质的手触摸电气部件。
2.4 紧急情况处理•在发生机器故障或异常情况时，应立即关闭电源并通知专业维修人员。
•在紧急情况下，使用紧急停止按钮来立即切断电源。
3. 数控雕铣机系统保养规程3.1 维护计划•制定并执行定期维护计划，以保持数控雕铣机的正常运行。
•根据制造商提供的维护手册，进行定期保养，包括润滑和清洁。
•定期检查电气线路，确保电源稳定且不出现异常。
3.2 润滑保养•定期检查机床润滑系统的油液状态，并按照制造商指导添加或更换润滑油。
•润滑油箱应保持清洁，防止杂质进入液压系统。
•确保润滑油供应充足，以保持各部件的正常运转。
3.3 清洁保养•定期清洁数控雕铣机的外壳和工作表面，避免杂质和灰尘影响机器运行。
•使用适当的清洁剂和工具，注意不损坏机器零部件。
•定期检查电机、电器和电子部件，确保不受灰尘和油污积累的影响。
新代车床操作手册V8.0
目錄第一單元車床控制器面板操作說明 (3)1.1SNC車床控制器功能樹狀圖 (3)1.2 螢幕部分 (4)1.3主功能畫面 (5)1.3.1F1：機台設定畫面 (6)1.3.1.1 F1：座標切換 (7)1.3.1.2 F2：1/2 座標 (7)1.3.1.3 F3：清除座標 (7)1.3.1.4 F4：相對座標全部清除 (7)1.3.1.5 F5：座標偏移量 (8)1.3.2F2：程式編輯畫面 (9)1.3.2.1 F1：插入循環 (10)1.3.2.2 F2：刪除行 (10)1.3.2.3 F3：編輯循環 (11)1.3.2.4 F5：檔案編輯子功能 (12)1.3.2.5 F7：教導 (16)1.3.2.6F4：圖形模擬 (18)1.3.2.7 F5：檔案管理 (21)1.3.3F3：圖形對話輸入(僅有對920T) (25)1.3.4F4：執行加工畫面 (26)1.3.4.1F1：座標顯示 (26)1.3.4.2F2：圖形調整 (27)1.3.4.3 F3：MDI 輸入 (28)1.3.4.4 F4：加工參數設定 (29)1.3.4.5 F5：刀具設定 (30)1.3.4.6 F8：工作記錄 (31)1.3.5F5：警報顯示畫面 (32)1.3.5.1 F1：現存警報 (32)1.3.5.2 F2：歷來警報 (32)1.3.5.3 F5: 儲存警報 (33)1.3.6F6：參數設定 (34)1.3.6.1 F1：回到第一頁 (34)1.3.7F7：診斷功能 (35)1.3.7.1 F1：PLC 狀態 (36)1.3.8F8：操作指引 (38)第二單元機械操作面板說明 (39)2.1第二面板操作功能說明 (39)2.1.1電源開 (39)2.1.2電源關 (39)2.1.3緊急停止 (39)2.1.4原點模式尋原點功能 (39)2.1.5手動連動模式 (39)2.1.6手動寸動模式 (40)2.1.7MPG寸動模式 (40)2.1.8自動加工模式 (40)2.1.9MDI加工模式 (41)2.1.10MPG模擬功能 (41)2.1.11程式空跑 (41)2.1.12單節執行 (42)2.1.13選擇停止 (42)2.1.14選擇跳躍 (42)2.1.15主軸控制 (43)2.1.16工作燈 (43)2.1.17加工液 (43)2.1.18工作台升 (43)2.1.19台面上升控制 (43)2.2文字鍵說明: (44)第三單元使用新代車床控制器900TE 方法 (46)3.1手動功能(JOG ,INC_JOG ,MPG) (47)3.2 原點復歸 (48)3.3 開啟檔案(編輯/軟碟機/RS232 ) (49)3.4 刀具設定(G40/G41/G42 ,G43/G44/G49) (50)3.5 刀具長度量測(G43/G44/G49) (51)3.5.1Z軸刀具長度測量程序 (52)3.5.2X軸刀具長度測量程序 (53)3.5.3刀具磨耗設定 (54)3.5.4刀鼻設定: (55)3.6 設定工作座標(G54..G59) (56)3.7 手動資料輸入(MDI ) (57)3.8 指定一個執行NC程式(自動) (58)3.9 圖形模擬 (59)3.10在新代控制器下檢查NC程式 (60)3.11.1 RS232功能 (61)3.11.2 DNC功能 (63)3.11.3 新代控制器軟體取代DNC軟體做RS232功能 (65)第一單元 車床控制器面板操作說明1.1 S N C 車床控制器功能樹狀圖座標切換1/2 座標清除座標相對座標全部清除設定工件座標系統機台設定F1插入循環刪除行編輯循環搜尋置換行數搜尋拷貝行插入行檔案編輯子功能快速定位教導直線切削教導圓弧教導取消圓弧中點教導刪除行教導步進連續放大縮小回復取消模擬參數設定圖形模擬開啟新檔拷貝檔案刪除檔案磁碟機輸入輸出至磁碟機RS232 輸入RS232 輸出檔案管理程式編輯F2圖形對話輸入F3座標顯示圖形調整MDI 輸入加工參數設定刀具設定工作表單執行加工F4現在警報歷來警報儲存警報警報顯示F5系統參數回到第一頁操作設定參數設定F6PLC I BitPLC O Bit PLC C BitPLC S BitPLC A Bit PLC Re g is te r PLC T ime r PLC Co unte r PLC 狀態系統資料公用變數狀態軟體安裝系統備份本地語文安裝目前語文備份系統管理診斷功能F7操作指引F8CNC 車床1.2 螢幕部分如下所示：本畫面說明:（1）程式編號（2）標題（3）時間（4）日期（5）資料輸入（6）提示（7）狀態（8）功能鍵選擇1.3主功能畫面下圖為SNC車床控制器的主功能畫面。

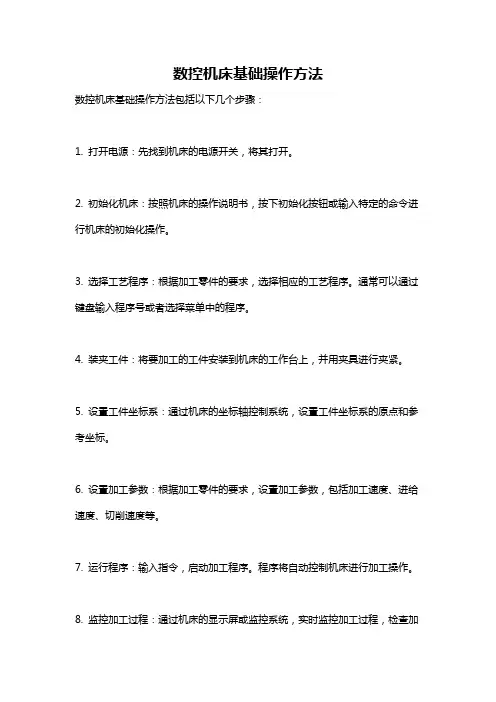

数控机床基础操作方法
