中文NACESP0502-2010 管道外腐蚀直接评价方法
外腐蚀直接评价在铁大线管道的应用
２０１３正 第２期 麓 技 术 Ｐｉｐｅｌｉｎｅ Ｔｅｃｈｎｉｑｕｅ ５ 设 各 ａｎｄ Ｅｑｕｉｐｍｅｎｔ ２０１３ Ｎｏ．２
外腐蚀直接评价在铁大线管道的应用
赵晋云 ，张丰 ，滕延平 ，王巨洪 ，冷旭跃 ，罗志国 （１．中国石油管道科技研究中心，河北廊坊０６５０００；２．中国石油管道公司大连输油气分公司，辽宁大连１１６３００）
摘要：铁大线管道投产后，长期低输量运行，从未进行过内检测。根据ＮＡＣＥ ＲＰ０５０２，在铁大线开 展了ＥＣＤＡ的适用性研究。ＣＩＰＳ／ＤＣＶＧ检测中，通过安装ＧＰＳ同步断流器中断所有电流源和在杂散
电流干扰段测试桩处安装智能数据记录仪，对ＣＩＰＳ数据进行校正，可以有效识别防腐层缺陷位置和更 加准确评价阴极保护水平。评价结果表明：间接检测防腐层缺陷定位准确；管体外腐蚀危害轻；ＥＣＤＡ 过程有效。最后，提出完整性管理（ＰＩＭ）向建设期前移和重视施工中的质量控制等建议。 关键词：管道；外腐蚀直接评价；密间隔电位测试；直流电位梯度检测；阴极保护；涂层
中图分类号：ＴＥ８ 文献标识码：Ｂ 文章编号：１００４—９６１４（２０１３）０２—００４７—０３
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｅｘｔｅｒｎａｌ Ｃｏｒｒｏｓｉｏｎ Ｄｉｒｅｃｔ Ａｓｓｅｓｓｍｅｎｔ
Ｍｅｔｈｏｄｏｌｏｇｙ ｔｏ Ｔｉｅｌｉｎｇ・Ｄａｌｉａｎ Ｃｒｕｄｅ Ｏｉｌ Ｐｉｐｅｌｉｎｅ
ＺＨＡＯ Ｊｉｎ—ｙｕｎ ，ＺＨＡＮＧ Ｆｅｎｇ ，ＴＥＮＧ Ｙａｎ—ｐｉｎｇ ，ＷＡＮＧ Ｊｕ—ｈｏｎｇｚ，ＬＥＮＧ Ｘｕ—ｙｕｅ ，ＬＵＯ Ｚｈｉ—ｇｕｏ
（１．ＰｅｔｒｏＣｈｉｎａ Ｐｉｐｅｌｉｎｅ Ｒ＆Ｄ Ｃｅｎｔｅｒ，Ｌａｎｇｆａｎｇ ０６５０００，Ｃｈｉｎａ； ２．ＰｅｔｒｏＣｈｉｎａ Ｐｉｐｅｌｉｎｅ Ｄａｌｉａｎ Ｏｉｌ＆Ｇａｓ Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｓｕｂ－ｃｏｍｐａｎｙ，Ｄａｌｉａｎ １１６３００，Ｃｈｉｎａ）
ASTM美国材料标准中文版名称 more
ASTM美国材料标准中文版 more... MIL美国军用标准中文版 more...
ASTM A105/A105M-2005版 管道部件用碳钢锻件 SAE AMS 2750-2005D 高温测定法
ASTM A106-2006版 高温用无缝碳钢公称管规范 MIL-C-6021H-1985 铸件分类和检测
ASTM A276-2006版 不锈钢棒材和型材标准规范 QQ-A-601F-1991 铝合金砂铸件
ASTM A36/A36M-2004 碳结构钢标准规范 SAE AMS 2644-2006E 检验材料，渗透剂
ASTM A36/A36M-2005版 碳结构钢标准规范 SAE AMS 2759-2006D 钢零件热处理的一般要求
ASTM A48/A48M-2003版 灰铸铁铸件标准技术条件 SAE AMS 3040-2002C 磁粉，非荧光干式法
ASTM B564-2004版 镍合金锻件标准规范 SAE AMS 3041-2002D 磁粉检测，非荧光，湿法
ASTM E213-2004版 金属管超声检验方法 SAE AS 478-2007 识别标志法
ASTM E94-2004版 放射性检查的标准指南 SAE AS 5282-1998 磁粉探伤工具钢环
ASTM A276-2002a版 不锈钢棒材和型材 SAE AS 5371-1998 磁粉探伤切口垫片的参照标准
API美国石油标准中文版 more... AWS美国焊接标准中文版 more...
API RP 572-2001 压力容器检验(第2版) AWS D1.1/D1.1M-2006版 钢结构焊接规范(上中下3册)
API Spec 11B-1998 抽油杆规范(第26版) KP 0503 SEMI 半导体材料标准译文集
2004 API Spec 2F-1997 系泊锚链规范(第6版)
【技术】X市直埋热力管道腐蚀检测及评价方案
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1文档收集于互联网，如有不妥请联系删除. 【关键字】技术
XXX市直埋热力管道
腐蚀检测及评价方案
XX市嘉信测控工程有限公司是一家从事埋地管线检测技术服务及工程施工的专业公司，十余年来一直进行管线无损检测的技术开发及实践。受XXX市热力集团输配分公司的委托，现对所属热力直埋管线提出如下检测方案：
一、检测对象及内容
检测对象：XXX市热力集团输配分公司所属热力直埋管线。
检测内容：应热力集团输配分公司的要求，目前暂不对管体内介质、管道阴极保护系统的有效性、管线埋设环境进行调查评估。此方案检测及评价的主要内容包括：
1、所属热力直埋管线的走向及位置的精确定位。
2、对管线的外防腐层进行分段检测分析，计算防腐层的绝缘电阻Rg，评定各管段外防腐层的等级；提供管线外防腐层状况分布曲线图。
3、 管线外防腐破损点的定位，地面给出相应的位置标识(或用GPS进行定位)。
4、找出外防腐破损点中的正在被腐蚀点, 地面给出相应的位置标识桩。
5、测定管道蚀坑深度及防腐层的厚度，提供管道防腐层厚度分布曲线图，同时依据外防腐层等级，测算评定管道使用寿命。
二、检测依据及目的
对热力集团所属直埋钢质管线的检测及综合评价工作根据：
国际标准
NACE RP0502-2002 《ECDA Pipeline External Corrosion Direct Assessment
Methodology》（管道外部腐蚀的直接评价方法）
国家行业标准
CJJ95-2003 《城镇燃气埋地钢质管道腐蚀控制技术规程》
SY/T0087-95 《钢质管道及储罐腐蚀与防备调查方法标准》
SY/T5918-2004 《埋地钢质管道外防腐层修复技术规范》
本次检测以热力集团投入运营已达5、6年的直埋钢质管线为主。这些管线自投入运营以来，还没有进行过专门的腐蚀检测。受自然条件的影响以及当时施工条件的局限，管道的防腐层老化状况也不尽相同。考虑到该管线属在役管道，而且很多地段上面已有建筑物，不便于进行破坏性检测和大规模开挖。本次检测的目的：
7、剩余强度评估和剩余寿命预测计算过程
剩余强度评估
剩余强度按照《基于风险的埋地钢质管道外损伤检验与评价》
（GB/T30582-2014）剩余强度Sf的确定原则对管体进行评估。此方法适用于含体积型缺陷和凹陷的在役埋地钢质管道的评估。在吸收和借鉴国内外在腐蚀管道评估方面所取得的研究成果的基础上，为了克服现存各种评估方法的局限性，得到更符合工程需要的评估结果，具体方法如下：
1. 确定管道外径和公称壁厚，资料审查中查阅记录和现场测量结合；
2. 对于开挖点，去除外防腐层，清除钢管表面腐蚀痕迹至暴露出金属色泽；
3. 测量腐蚀点处壁厚及腐蚀处的轴向长度L；
4. 确定材料的力学参数[σ]；
5. 选用合适的估计方法计算失效压力FP，并计算校核强度S0=PD/2T；
6. 根据地区等级确定安全设计系数SF；
7. 比较计算的失效压力FP 与S0×SF；
如果FP S0×SF，该处缺陷可以接受，否则需要降低压力工作。
含体积型缺陷管道的失效压力如下：
（公式3）
式中：
FP为含缺陷管道的失效压力，MPa；
D为管道直径，mm；
t为管道壁厚，mm；
d为腐蚀缺陷深度，mm；
flow为流变应力，由下式确定：
（公式4）
minys为材料最小屈服强度，MPa； MtdtdDtPflowF185.0185.012min1.1ysflowM为Folias膨胀系数，由下式确定：
50)/(2DtL （公式5）
50)/(2DtL （公式6）
L为缺陷长度，mm。
管道运行压力不得超过最大允许工作压力，最大允许工作压力为：
FPKp
p为管道最大允许工作压力，MPa；
K为设计系数，应根据管道内的介质类型、缺陷及所在处的地区级别等确定。
本次受检埋地管道共发现防腐层漏电点21处。受检单位对15个已打孔检漏处理的漏电点处进行了燃气泄漏检测，结果未发现燃气泄漏；对4处漏电点进行了开挖修复；其余2处漏电点处于水中，无法打孔检漏，观察水面未发现泄漏气泡。

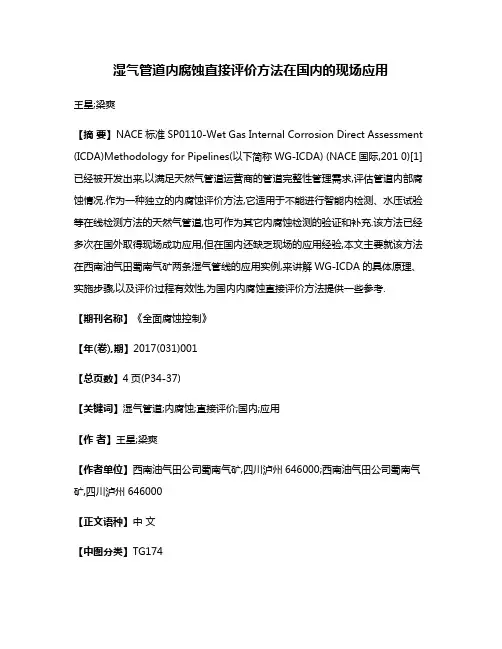

湿气管道内腐蚀直接评价方法在国内的现场应用
湿气管道内腐蚀直接评价方法在国内的现场应用
王星;梁爽
【摘 要】NACE标准SP0110-Wet Gas Internal Corrosion Direct Assessment
(ICDA)Methodology for Pipelines(以下简称WG-ICDA) (NACE国际,201 0)[1]已经被开发出来,以满足天然气管道运营商的管道完整性管理需求,评估管道内部腐蚀情况.作为一种独立的内腐蚀评价方法,它适用于不能进行智能内检测、水压试验等在线检测方法的天然气管道,也可作为其它内腐蚀检测的验证和补充.该方法已经多次在国外取得现场成功应用,但在国内还缺乏现场的应用经验,本文主要就该方法在西南油气田蜀南气矿两条湿气管线的应用实例,来讲解WG-ICDA的具体原理、实施步骤,以及评价过程有效性,为国内内腐蚀直接评价方法提供一些参考.
【期刊名称】《全面腐蚀控制》
【年(卷),期】2017(031)001
【总页数】4页(P34-37)
【关键词】湿气管道;内腐蚀;直接评价;国内;应用
【作 者】王星;梁爽
【作者单位】西南油气田公司蜀南气矿,四川泸州646000;西南油气田公司蜀南气矿,四川泸州646000
【正文语种】中 文
【中图分类】TG174 天然气管道一般起于气井或气田，生产气田产出的天然气通常被称为“湿气”，因为它含有大量的碳氢化合物液体和杂质，比如水、二氧化碳和硫化氢。温度沿管道长度减小导致湿气中碳氢化合物和水凝结，生成的流体中可能包含不同组分的水、二氧化碳、硫化氢和有机酸，它们与自由水结合可能导致管道内腐蚀的发生。
WG-ICDA原理是依据NACE标准SP0110，通过收集整理管道历史资料，进行流动模型和内腐蚀模型的建立和计算，确定内腐蚀发生的可能性最大的位置及其影响因素，并通过现场开挖验证，进行管道内腐蚀情况的准确评估，提出维护建议。
天然气管道内腐蚀直接评价的方法包括四个步骤：①预评价；②间接检测；③详细检查；④后评价。

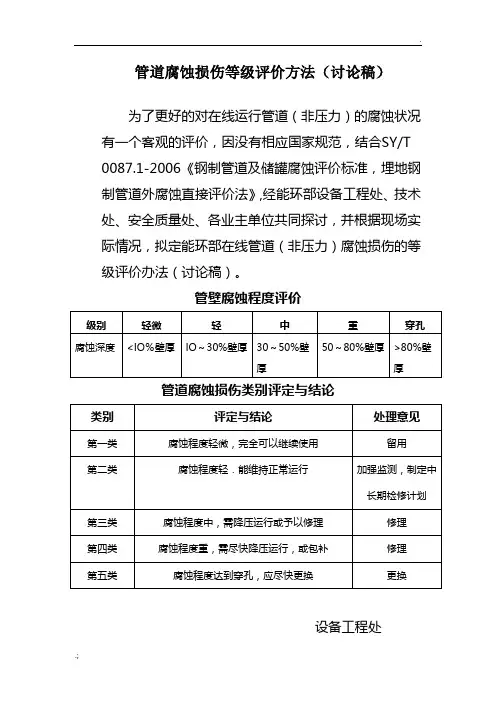

管道腐蚀损伤等级评价方法
.
