电子组装工艺与设备大二下学期第四节滤波
滤波基本原理

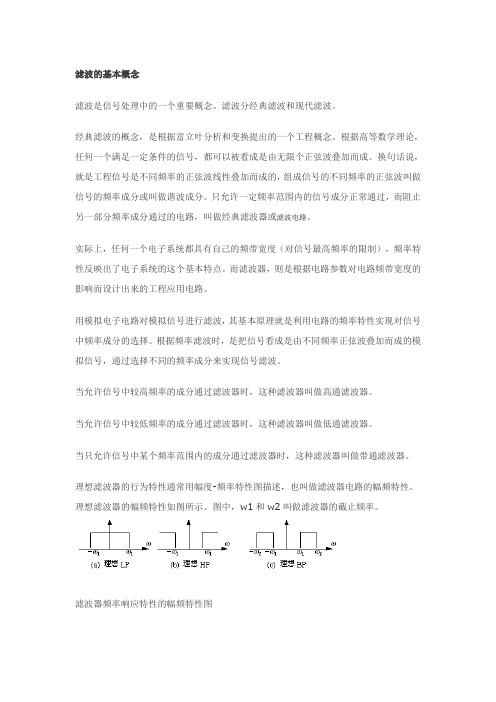

滤波的基本概念滤波是信号处理中的一个重要概念。
滤波分经典滤波和现代滤波。
经典滤波的概念，是根据富立叶分析和变换提出的一个工程概念。
根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。
换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。
只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。
实际上，任何一个电子系统都具有自己的频带宽度（对信号最高频率的限制），频率特性反映出了电子系统的这个基本特点。
而滤波器，则是根据电路参数对电路频带宽度的影响而设计出来的工程应用电路。
用模拟电子电路对模拟信号进行滤波，其基本原理就是利用电路的频率特性实现对信号中频率成分的选择。
根据频率滤波时，是把信号看成是由不同频率正弦波叠加而成的模拟信号，通过选择不同的频率成分来实现信号滤波。
当允许信号中较高频率的成分通过滤波器时，这种滤波器叫做高通滤波器。
当允许信号中较低频率的成分通过滤波器时，这种滤波器叫做低通滤波器。
当只允许信号中某个频率范围内的成分通过滤波器时，这种滤波器叫做带通滤波器。
理想滤波器的行为特性通常用幅度-频率特性图描述，也叫做滤波器电路的幅频特性。
理想滤波器的幅频特性如图所示。
图中，w1和w2叫做滤波器的截止频率。
滤波器频率响应特性的幅频特性图对于滤波器，增益幅度不为零的频率范围叫做通频带，简称通带，增益幅度为零的频率范围叫做阻带。
例如对于LP，从-w1当w1之间，叫做LP的通带，其他频率部分叫做阻带。
通带所表示的是能够通过滤波器而不会产生衰减的信号频率成分，阻带所表示的是被滤波器衰减掉的信号频率成分。
通带内信号所获得的增益，叫做通带增益，阻带中信号所得到的衰减，叫做阻带衰减。
在工程实际中，一般使用dB作为滤波器的幅度增益单位。
低通滤波器低通滤波器的基本电路特点是，只允许低于截止频率的信号通过。
电子滤波电路工作原理，电子稳压滤波器，模拟电路
电子滤波电路工作原理，电子稳压滤波器，模拟电路一、π 型 RC滤波电路识图方法下图 4 所示是π 型 RC 滤波电路。
电路中的 C1、C2 和 C3 是 3 只滤波电容，R1 和 R2 是滤波电阻，C1、R1 和C2 构成第一节π 型的 RC 滤波电路， C2、R2 和 C3 构成第二节π 型 RC 滤波电路。
由于这种滤波电路的形式如同希腊字母π 和采用了电阻器、电容器，所以称为π 型 RC 滤波电路。
π 型 RC 滤波电路原理如下：（1）这一电路的滤波原理是：从整流电路输出的电压首先经过C1 的滤波，将大部分的交流成分滤除，然后再加到由 R1 和 C2 构成的滤波电路中。
C2 的容抗与 R1 构成一个分压电路，因 C2 的容抗很小，所以对交流成分的分压衰减量很大，达到滤波目的。
对于直流电而言，由于 C2 具有隔直作用，所以 R1 和 C2 分压电路对直流不存在分压衰减的作用，这样直流电压通过 R1 输出。
（2）在 R1 大小不变时，加大 C2 的容量可以提高滤波效果，在C2 容量大小不变时，加大 R1 的阻值可以提高滤波效果。
但是，滤波电阻 R1 的阻值不能太大，因为流过负载的直流电流要流过 R1，在 R1 上会产生直流压降，使直流输出电压Uo2 减小。
R1 的阻值越大，或流过负载的电流越大时，在 R1 上的压降越大，使直流输出电压越低。
（3）C1 是第一节滤波电容，加大容量可以提高滤波效果。
但是C1 太大后，在开机时对 C1 的充电时间很长，这一充电电流是流过整流二极管的，当充电电流太大、时间太长时，会损坏整流二极管。
所以采用这种π 型 RC 滤波电路可以使 C1 容量较小，通过合理设计 R1 和 C2 的值来进一步提高滤波效果。
（4）这一滤波电路中共有3 个直流电压输出端，分别输出Uo1、Uo2 和 Uo3 三组直流电压。
其中， Uo1 只经过电容 C1 滤波；Uo2 则经过了 C1、 R1 和 C2 电路的滤波，所以滤波效果更好， Uo2 中的交流成分更小；Uo3 则经过了 2 节滤波电路的滤波，滤波效果最好，所以 Uo3 中的交流成分最少。
滤波器工艺流程
滤波器工艺流程一、滤波器的重要性。
1.1 滤波器啊，那可是电子设备里相当关键的一个部件。
就好比是一个精密机器里的筛子，把有用的信号留下，把那些干扰的、没用的信号给筛出去。
要是没有滤波器，电子设备就像一个乱糟糟的市场，各种信号嘈杂地混在一起，啥也干不好。
1.2 无论是我们日常用的手机，还是那些高端的航空航天设备，滤波器都起着不可或缺的作用。
可以说，它是保障电子设备正常运行的“守护神”，默默在背后发挥着巨大的力量。
2.1 首先呢，原材料的选择可不能马虎。
这就像做菜选食材一样，要挑最好的。
对于滤波器，像电容、电感这些元件的质量得严格把关。
要是原材料不行，就好比盖房子用了劣质的砖头，后面再怎么努力，这滤波器也不会好到哪儿去。
2.2 设计方案也非常重要。
这得根据滤波器的用途来确定，是要低通、高通还是带通滤波器呢？这就像设计师给房子画蓝图，不同的需求有不同的设计。
而且这个设计方案得反复琢磨、优化，不能有一点含糊，不然就会“差之毫厘，谬以千里”。
三、滤波器的制作过程。
3.1 组装环节是个精细活。
工人师傅们得像绣花一样，把各个元件准确无误地安装到电路板上。
电容要焊得稳稳当当，电感的位置也不能有偏差。
这时候要是出点差错，那整个滤波器可能就“歇菜”了。
这就好比人的身体，每个器官都得在正确的位置才能正常运转。
3.2 调试过程更是重中之重。
这就像给汽车做最后的调校一样。
通过各种仪器来检测滤波器的性能，看看是不是达到了设计的要求。
如果有偏差，就得一点一点地调整。
这个过程就像摸着石头过河，得小心翼翼。
有时候可能一个小参数的改变，就能让滤波器的性能有很大的提升。
4.1 检测的时候，那可得全方位地检查。
不仅要检查它的滤波效果，还要看看它的稳定性、可靠性等。
这就像给一个人做全面体检一样，不能只看表面，得深入检查。
任何一个小毛病都可能在实际使用中变成大问题。
4.2 包装环节也不能小看。
好的包装就像给滤波器穿上了一件防护服。
要保证它在运输和储存过程中不会受到损坏。
滤波电路电子技术
知识点：滤波电路
滤波电路
直流稳压电源的组成和功能
交 变压 流 电 源
整流
滤波稳压负 载uuu
u
u
O tO t O t O t O t
220 V 合适的 单向脉动 比较平滑 稳定的 交流电压 直流电压 的直流电 直流电
滤波电路
滤波电路常用于滤去整流输出电压中的纹波， 一般由电抗元件组成，如在负载电阻两端并联电容 器C，或与负载串联电感器L，以及由电容、电感 组合而成的各种复式滤波电路。
有电容 滤波
Io
无电容 滤波
滤波电路
0.9U U o 2U uo
RL =
一般按经验公式 2U
单相半波 Uo = U
单相全波 Uo = 1.2U
为获得良好滤波效果, 0
一般要求
RLC小
2
t
RLC大
RL (10 ~ 15) /(C) T
RLC (3 ~ 5) 2
(T 为交流电源电压的周期)
滤波电容的数值一般在几
常用的滤波电路有无源滤波和有源滤波两大类。 无源滤波的主要形式有电容滤波、电感滤波和复式 滤波；有源滤波的主要形式是有源RC滤波，也被称 作电子滤波器。
以无源滤波的电容滤波为例分析滤波原理。
滤波电路
+ D4
u
D3
电容 充电
D1
C
D2
电容 放电
+
+io
uC _
RL
uo
u正半周D1和D3导通给负载供电，另一方面给电容
当输出电流很大（RL 很小）时，Uo接近于无滤波
电容时的输出 Uo 0.9U
滤波电路
整流电路的外特性曲线：
.滤波器（PDF）
2）RC 高通滤波器
A( f ) =
2π f τ ⎫ 1+ (2π f τ )2 ⎪⎪
⎬
ϕ( f ) = arctan 1 2π f τ
⎪ ⎪⎭
当 f = 1/(2πτ )时，A( f ) = 1 止频率 fc = 1/(2πτ ) 。
2，截
当 f >> 1/(2πτ ) 时， A( f ) ≈1， 即当相当大时，幅频特性接近 于1； ϕ( f ) ≈0，相移趋于 零，此时高通滤波器可视为不 失真传输系统
5.模拟信号调理与转换
5.1 电桥 5.2 滤波器 5.3 调制与解调 5.4 A/D & D/A (A-analog & D-digital)转换
5.2 滤波器
5.2.1 滤波器的分类 5.2.2理想滤波器 5.2.3实际滤波器
1. 实际滤波器的基本参数； 2. RC协调式滤波器的基本特性
5.2.4 滤波器的应用
低通滤波器和高通滤波器是滤波器的两种 最基本的形式，其它的滤波器都可以分解为这 两种类型的滤波器。
串联为带通滤波器
并联为带阻滤波器
理想滤波器
理想滤波器是指能使通带内信号的幅值和相位 都不失真，阻带内的频率成分都衰减为零的滤波器。
H(ω )
H (ω ) = Ae− jωt0 (−ωc ≤ f ≤ ωc ) ωc
5.2.4模拟滤波器应用
模拟滤波器在测试系统或专用仪器仪表中 是一种常用的变换装置：
如带通滤波器用作频谱分析仪中的选 频装置；
低通滤波器用作数字信号分析系统中 的抗频混滤波；
高通滤波器用于声发射检测仪中剔除 低频干扰噪声；
带阻滤波器用作电涡流测振仪中的陷 波器等
滤波电路的讲解和学习

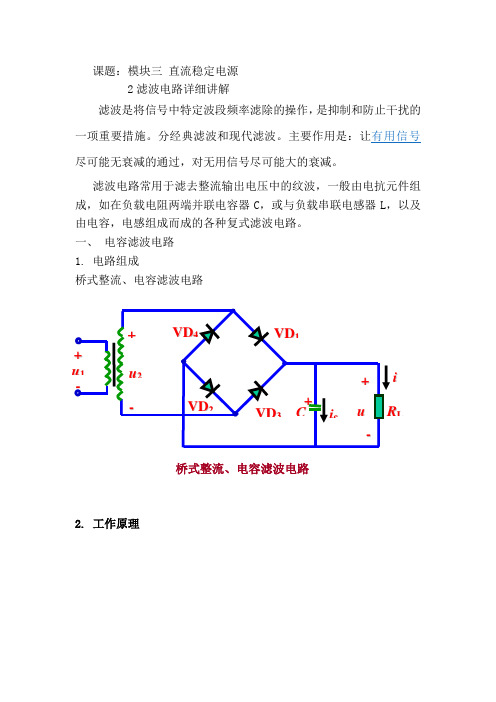

课题：模块三 直流稳定电源2滤波电路详细讲解滤波是将信号中特定波段频率滤除的操作，是抑制和防止干扰的一项重要措施。
分经典滤波和现代滤波。
主要作用是：让有用信号尽可能无衰减的通过，对无用信号尽可能大的衰减。
滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C ，或与负载串联电感器L ，以及由电容，电感组成而成的各种复式滤波电路。
一、 电容滤波电路 1. 电路组成桥式整流、电容滤波电路2. 工作原理桥式整流、电容滤波电路V D 1+ +--u 1 u 2 R L+--io uo V D 4V D 3V D 2C i c+3. 滤波电容的选择和输出直流电压的估算V D 1+ + --u 1 u 2 R L + -i o u o V D 4V D 3 V D 2Ci c+ ωtOu 2π2π3π 4π 5πi D 1ωtOu O = u COωtT 为电网交流电压的周期4.电容滤波电路的特点（1）电容滤波电路适用于小电流负载。
（2）电容滤波电路的外特性比较软。
滤波电路的输出电压UO(AV)与输出电流IO(AV)之间的关系曲线称为外特性。
电容滤波电路的UO(AV) 将随着IO(AV) 而变化。
电容滤波适用于负载电流变化不大的场合。
（5）采用电容滤波时，整流二极管中将流过较大的冲击电流。
必须R L C ≥ ( 3 ~5 5 )2T在桥式整流情况下 R L C 小u O = u COωt2 U 2R L C = ∞R L C 大U O (A V ) ≈ 1. 2U 2此时选用较大容量的整流二极管。
（1）加了电容滤波以后，输出电压的直流成分提高了。
（2）加电容滤波以后，输出电压中的脉动成分降低了。
（3）电容滤波电路的输出直流电压 UO(AV) 将随着输出 直流电流 IO(AV) 而变化。
（4）接入电容以后，整流二极管的导电时间缩短了 （5）电容放电的时间常数 τ = RLC 愈大， 放电过程愈慢，则输出电压愈高， 同时脉动成分也愈少，即滤波效果愈好 二 、 电感滤波电路 1. 电路组成和工作原理桥式整流、电感滤波电路接入滤波电感后，由于电感的直流电阻很小，交流阻抗很大，因此直桥式整流、电感滤波电路V D 1++--u 1 u 2 R L +-u o V D 4V D 3V D 2AL流成分流过电感后基本上没有损失，交流分量很大部分降落在电感上，从而降低了输出电压中的脉动成分。
如何设计和调试有效的滤波电路
如何设计和调试有效的滤波电路滤波电路作为电子系统中常见的重要组成部分，用于去除信号中的杂波和干扰，以提高信号质量和可靠性。
本文将介绍如何设计和调试有效的滤波电路，以帮助读者提升电子系统的性能。
1. 滤波器的选择滤波器的选择是设计有效滤波电路的首要步骤。
根据要滤除的频率范围和信号类型，可以选择低通滤波器、高通滤波器、带通滤波器或带阻滤波器。
不同类型的滤波器具有不同的频率响应和滚降特性，因此需要根据实际需求进行选择。
2. 滤波器的参数计算设计滤波器时，需要计算合适的参数以满足设计要求。
常见的参数包括截止频率、阶数、阻带衰减等。
这些参数的选择需要结合实际应用来进行，可以通过计算公式、仿真软件或滤波器设计工具来得到。
3. 元件的选取合适的元件选取是滤波电路设计中的关键步骤。
元件的选择需要考虑频率响应、功耗、价格和可获得性等因素。
常用的滤波器元件包括电容、电感、电阻等，可以根据设计要求选择合适的元件进行组装。
4. 电路布局与连接设计滤波电路时，良好的电路布局和连接是确保电路正常工作的关键。
要避免元件之间的串扰和相互干扰，可以采用地线隔离、分层布局等方法。
此外，电路连接的稳固性和可靠性也需要注意，以便提高电路的长期性能。
5. 电路调试和测试设计滤波电路后，需要进行调试和测试以验证其性能。
首先，应确认电路连接正确无误，并观察电路的工作状态。
然后，可以通过信号发生器和示波器等测试仪器，输入不同频率的信号进行测试，以评估滤波器的频率响应和滤波效果。
6. 优化和改进在进行调试和测试的过程中，可能会发现滤波器的性能不符合设计要求或不满足实际应用需求。
在这种情况下，可以考虑对滤波电路进行优化和改进。
可以尝试调整元件数值、改变滤波器类型或增加补偿电路等方法，以获得更好的滤波效果。
7. 常见问题及解决方法在设计和调试滤波电路时，可能会遇到一些常见的问题。
比如，滤波器效果不明显、频率响应不平坦、漏滤问题等。
针对这些问题，可以通过调整滤波器参数、改进布局和减少干扰源等方法来解决。
《滤波电路》课件
滤波电路概述低通滤波电路高通滤波电路带通和带阻滤波电路滤波电路的实现与优化
contents
目录
01
滤波电路概述
总结词
滤波电路是一种用于滤除或抑制无用信号的电子电路，其作用是提取有用信号并抑制噪声干扰。
详细描述
滤波电路通过利用电感器和电容器等元件的特性，对输入信号进行筛选和处理，以实现提取有用信号和抑制噪声干扰的目的。在通信、音频处理、电力系统和自动控制等领域中，滤波电路具有广泛的应用。
04
带通和带阻滤波电路
带通滤波电路是指能够通过某一频带内的信号，而阻止该频带以外的信号的电路。
带通滤波电路的定义
带通滤波电路通常由电阻、电容和电感等无源元件组成，通过合理的元件参数设置，实现特定的频率传输特性。
带通滤波电路的组成
带通滤波电路的工作原理主要基于电感和电容的谐振特性。通过调整元件参数，使电路在某一频带上呈现低阻抗，从而允许该频带内的信号通过；而在其他频带上呈现高阻抗，阻止信号通过。
02
低通滤波电路
二阶低通滤波电路由两个电阻和两个电容组成，具有更好的频率选择性。
总结词
二阶低通滤波电路相比一阶电路更加复杂，由两个电阻元件和两个电容元件组成。这种电路具有更好的频率选择性，能够更好地抑制高频噪声，并允许特定频率范围的信号通过。
详细描述
VS
高阶低通滤波电路由多个电阻和电容组成，具有更精确的频率选择性和更陡峭的过渡带。
参数优化
改进滤波器的结构，提高其性能和稳定性，降低成本和功耗。
结构优化
选用合适的材料和器件，提高滤波器的性能和可靠性。
材料优化
THANKS。
详细描述
03
高通滤波电路
滤波器接线教学设计方案
一、教学目标1. 理解滤波器的基本原理和作用。
2. 掌握滤波器的类型及其应用场景。
3. 学会滤波器的正确接线方法。
4. 培养学生的动手实践能力和问题解决能力。
二、教学对象本课程面向电子技术专业或相关专业的学生，要求学生具备基本的电子元件识别能力和电路基础知识。
三、教学时间2课时四、教学工具1. 教学课件2. 滤波器实物（如LC滤波器、RC滤波器等）3. 连接线、电源、示波器等实验设备4. 多媒体教学设备五、教学过程（一）导入新课（10分钟）1. 通过播放滤波器在实际应用中的视频，引起学生对滤波器兴趣。
2. 简要介绍滤波器的作用和重要性，提出本节课的学习目标。
（二）理论讲解（20分钟）1. 滤波器的基本原理：讲解滤波器的工作原理，包括低通、高通、带通、带阻滤波器等。
2. 滤波器的类型：介绍LC滤波器、RC滤波器等常见滤波器的特点和应用场景。
3. 滤波器的设计：讲解滤波器的设计方法，如滤波器参数的计算、电路图绘制等。
（三）实践操作（50分钟）1. 学生分组，每组分配一个滤波器实物和实验设备。
2. 教师演示滤波器的接线方法，强调接线注意事项。
3. 学生按照教师指导，进行滤波器的接线操作。
4. 教师巡回指导，解答学生在接线过程中遇到的问题。
5. 学生测试滤波器性能，如使用示波器观察滤波器输出波形。
（四）总结与反馈（10分钟）1. 教师总结本节课的学习内容，强调滤波器接线的重要性。
2. 学生分组讨论，分享接线过程中的经验和遇到的问题。
3. 教师根据学生的反馈，调整教学方案，提高教学效果。
六、教学评价1. 学生对滤波器原理和接线方法的掌握程度。
2. 学生在实践操作中的动手能力和问题解决能力。
3. 学生对课程内容的兴趣和参与度。
七、教学反思本节课通过理论讲解和实践操作相结合的方式，帮助学生掌握滤波器的原理和接线方法。
在教学过程中，要注意以下几点：1. 理论与实践相结合，提高学生的学习兴趣。
2. 注重培养学生的动手能力和问题解决能力。
滤波电路原理
滤波电路原理滤波电路是一种电子电路，它可以通过改变信号的频率来改变信号的特性和强度。
滤波电路的作用是把某些频率的信号过滤掉，用于连接器模块和控制系统之间的信号线路，它们能够削弱特定频率范围内的信号以节省功耗。
滤波电路的基本原理是组合电容与电感元件的线性组合，经过元件的线性变换，两个或多个频率的信号被分割，被滤波掉，其余的信号经过分级，最终得到感兴趣的信号。
滤波电路主要由电感、电容、低压可控性器件等部件组成，主要用于连接器模块和控制系统之间的信号线路，它们能够削弱特定频率范围内的信号以节省功耗。
滤波电路可以根据信号处理需求来进行分类，一般可以分为高通滤波电路和低通滤波电路。
高通滤波电路是一种通过对低频信号的衰减作用，将信号分离的电路，它的作用是在指定的频率范围内削弱低于设定频率的信号，从而获得更高频率的信号;而低通滤波电路则是通过对高频信号的衰减作用，将信号分离的电路，它的作用是在指定频率范围内削弱高于设定频率的信号，从而获得更低频率的信号。
总的来说，滤波电路的作用是根据信号处理的需求来过滤掉某些特定频率的信号，从而获得感兴趣的信号。
滤波电路的主要元件是电感和电容，它们的组合构成的滤波器可以根据需求进行分类，用于连接器模块和控制系统之间的信号线路，滤波器可以对信号进行分离和改变，从而满足电子产品功耗、稳定、噪声等方面特殊需求。
滤波电路的应用也越来越多，在电子信号处理中，滤波电路可以用于按照信号处理需求进行分离和改变，从而满足特定的电子产品功耗、稳定、噪声方面的需求。
同时，它还可以用于声音、视频和数据的处理，以及被广泛应用于精确仪器、信令处理、网络通讯、测控仪表等许多领域。
总之，滤波电路的基本原理是将信号的频率进行改变，通过组合电容和电感元件的线性变换，分离信号。
滤波电路可以按照信号处理需求进行分类，它也越来越多地被用于电子信号处理中，用于连接器模块和控制系统之间的信号线路，广泛地应用于精确仪器、信令处理、网络通讯、测控仪表等许多领域，它的应用已经为电子产品的发展带来突破。
