大跨度导轨副平行度测量
大跨度导轨副平行度测量新方法探讨
潘青友
光动（苏州）精密仪器有限公司
一、 问题的提出
装备制造业在世界范围内的竞争使得机床的发展向高精度和大型化两个方向发展。作为对机床性能有着非常重要影响的导轨平行度指标一直以来备受机床生产厂家的关注，但长期以来却没有一个比较好的解决办，特别是当导轨副之间的跨度比较大（如6米）时，更是如此。目前处理这个问题的传统办法有两种：
1、机械办法（见图一），用机械的办法来测量导轨幅的平行度主要采用机械辅助装置和千分表等量表的方式来测量，效率低，测量的精度不高，而且还受测量人员的人为因素限制；
AA
机械测量示意（图一）
2、用传统的激光干涉仪测量导轨副的平行度的方法（见图二）是分别测量两导轨副的直线度，最后根据两条拟合的直线来计算得到两导轨副的平行度。
传统激光干涉仪测量示意（图二）
该办法带来的问题：a,效率低下，每次测量都需要对准；b,提供的测量结果，无法为导轨装配调较提供准确和及时的指导；c,大跨度导轨副平行度测量非常困难；d,测量精度易受直角镜精度影响。
二、 新的解决方案
利用美国光动公司创新双频激光干涉仪，对传统的测量方法加以改进，结合适当的工装夹具，得到两种新的测量大跨度导轨平行度的方法。
方法一，单光束法，如图三所表示。
导轨滑块反射镜笔记本电脑激光头笔记本电脑激光头 使用光动公司LICS100型测量示意（图三）
该法巧妙地利用了光动公司最新推出的创新双频激光多普勒位移测量系统（LICS-100）结构简单（只有反射镜，带处理器的激光头和笔记本电脑三部分组成），轻巧（带处理器的激光头仅重2.3kg）、对准简单的优点并结合大跨度导轨副的导轨和滑块尺寸较大的特点，提出了激光多普勒创新双频单光束法。该方法的特点是使用简单，可以在测量的同时对导轨副平行度进行校正，测量导轨副的跨度可达15米，导轨长度不受限制（取决于线缆长度）。因此该方法除用于检测两导轨平行度外，还特别适合导轨安装现场的平行度的校正，具有很强的应用价值。
在使用时，测量人员既可以用两导轨间的理论距离为基准，也可以两导轨的某一实际间距为基准，本文以两导轨间测量的起始点为基准进行阐述。把带磁座的反射镜安装在一根导轨的一个滑块上，把带处理器的激光头安装在另一根导轨上对应的滑块上，笔记本电脑安放在推动两滑块运动的工装夹具上，连接激光头的电源线要足够长。对好光后，在测量开始时，在初始位置先利用光动公司直线位移测量软件将示数置零，然后推该工装夹具，通过工装夹具推两个滑块（A，B）同步运动，如果两导轨是完全平行的，则笔记本上的读数始终为0，如果在某一处示数为正或为负，则说明该处两导轨不平行，并可在此时对导轨进行调较，直到示数为0。按此操作，直到两导轨完全平行。（说明，在实际应用中需要，在测量两导轨平行度前，需要先测量并调较一根导轨的直线度，并以此导轨为基准）。
该方法的特点是：可测量两导轨间的跨度大，测量精度由激光来保证，因此测量精度高；激光头和反射镜同时移动，测量长导轨时需要配备较长的线缆；测量过程中只测量二导轨平行的偏差；但设备费用少。
方法二，双光束法，如图四所示。
该法利用光动公司创新双频激光多普勒干涉仪不需要干涉镜，结构简单，对准容易的特点，通过使用两束激光（光动公司的MCV2000系列或MCV5000系列），一束激光用于测量镜组在导轨方向的位移，另一束用于测量两导轨之间的距离变化（平行度），创造性地将位移测量应用到导轨副的平行度测量上。
应用该法时，把带磁座的反射镜安装在一根导轨的一个滑块上，把带有反射镜和90度折射镜的光学镜组安装在另一根导轨上对应的滑块上。对好光后，在测量开始时，在初始位置先利用光动公司直线位移测量软件将示数置零，然后推该工装夹具，通过工装夹具推两个滑块（A，B）同步运动，如果两导轨是完全平行的，则移动镜组对应的位置的导轨距离变化读数始终为0，如果在某一处示数为正或为负，则说明该处两导轨不平行，并可在此时对导轨进行调较，直到示数为0。按此操作，直到两导轨完全平行。
ABCDYdACXX
使用光动公司双光束激光系统测量示意（图四）
该方法的特点是：测量精度高；激光头不动，只有光学镜片移动，可以同时测量线性位置和二导轨平行的偏差；设备比较昂贵。。
三、结束语： 利用光动公司的创新双频激光多普勒干涉仪测量大跨度导轨间的平行度的两种方法都可以很好地解决大跨度导轨平行度测量精度差，效率低和不能在测量的同时对导轨进行校正的问题。
直线导轨平行度与直线精度作业指导书要求
直线导轨平行度与直线精度作业指导书要求
以直线导轨平行度与直线精度作业指导书要求为标题
一、引言
直线导轨是一种常见的机械元件，用于实现物体的直线运动。在实际应用中，直线导轨的平行度和精度是非常重要的指标。平行度是指导轨相对于参考面的平行程度，而精度是指导轨的直线度。本文将详细介绍直线导轨平行度与直线精度的定义、测量方法和要求等内容。
二、直线导轨平行度的定义和测量方法
1. 平行度的定义
直线导轨的平行度是指导轨的两个相邻导轨面之间的平行程度。通常使用平行度误差来表示平行度的大小。
2. 平行度的测量方法
平行度的测量通常使用平行度测量仪来进行。具体的测量步骤如下：
(1) 将测量仪的感应头安装在导轨上，并调节好位置。
(2) 通过测量仪的显示屏观察导轨的平行度误差。
(3) 根据测量结果进行调整，直到平行度误差满足要求。
三、直线导轨精度的定义和测量方法
1. 精度的定义
直线导轨的精度是指导轨的直线度，也就是导轨的直线程度。通常使用直线度误差来表示精度的大小。
2. 精度的测量方法
精度的测量通常使用直线度测量仪来进行。具体的测量步骤如下：
(1) 将测量仪的感应头安装在导轨上，并调节好位置。
(2) 通过测量仪的显示屏观察导轨的直线度误差。
(3) 根据测量结果进行调整，直到直线度误差满足要求。
四、直线导轨平行度和精度的要求
1. 平行度要求
直线导轨的平行度要求通常在一定的范围内，具体的要求根据实际应用情况而定。一般来说，平行度误差应控制在允许范围内，以确保导轨的平行度满足要求。
2. 精度要求
直线导轨的精度要求通常根据实际应用的精度要求而定。一般来说，直线度误差应控制在允许范围内，以确保导轨的直线度满足要求。
五、总结
直线导轨的平行度和精度是直线导轨的两个重要指标，对于保证导轨的正常运行和使用具有重要意义。本文介绍了直线导轨平行度和精度的定义、测量方法和要求等内容，希望对读者有所帮助。在实际应用中，应根据具体情况合理选择导轨的平行度和精度要求，并采取相应的调整措施，以确保导轨的平行度和精度满足要求。
过辊平行度测量方法
过辊平行度测量方法
过辊平行度咋测量呢？嘿，其实不难！首先，准备好测量工具，像水平仪啥的。把过辊两端固定好，然后将水平仪放在过辊上，看看是不是水平的。要是不水平，那就调整呗！这过程中可得小心，别磕着碰着自己，不然多倒霉呀！过辊平行度测量重要不？那当然啦！要是平行度不好，设备运行起来就可能出问题，那可就麻烦大了。
测量的时候安全不？放心吧！只要你小心操作，就没啥危险。就像走路一样，只要看着点路，就不会摔跤。稳定性也很重要呀！如果过辊不稳定，测量结果就不准确。就好比盖房子，地基不稳，房子能结实吗？
过辊平行度测量都啥应用场景呢？很多地方都能用得上。比如工厂里的生产线，要是过辊不平行，产品就可能跑偏，那不是浪费时间和材料嘛！优势也不少呢，能保证设备正常运行，提高生产效率，多好呀！
给你说个实际案例哈。有个工厂，之前过辊平行度不好，产品老是出问题。后来一测量，调整了过辊，哇塞，生产效率一下子就提高了。这效果，杠杠的！
过辊平行度测量真的很重要，大家一定要重视起来呀！
导轨直线度的检查调整和计算方法
导轨直线度的检查调整和计算方法
一、导轨直线度检查方法：
1.平台检测法：使用平台平行度仪或测平工具，在导轨上选择若干测点进行检测，测定每个测点的偏差，以此判断导轨的直线度误差。
2.拉丝法：在导轨上安装拉丝仪器或者光电尺，并拉动拉丝仪器或者光电尺，测定导轨上的测量点位置，通过测量数据计算直线度误差。
3.光学法：在导轨上安装激光仪或者电子望远镜等仪器，利用激光或望远镜可以直观地观察到导轨上的直线度误差，通过观察和测量数据计算直线度误差。
4.数控法：利用数控设备在导轨上运动并记录运动轨迹，并与理想的直线进行对比，从而计算直线度误差。
二、导轨直线度调整方法：
1.调整底座：如果底座与导轨不平行，则会影响导轨的直线度。可以通过调整底座的平整度，使其与导轨平行，从而改善导轨的直线度。
2.调整安装方式：导轨的安装方式也会影响导轨的直线度。如果导轨安装不牢固或者安装方式不正确，可以重新调整安装方式，使其安装正确，从而改善导轨的直线度。
3.调整导轨连接方式：在导轨连接处设置调整螺栓，通过调整螺栓的紧度，可以调整导轨的相对位置，从而改善导轨的直线度。
三、导轨直线度计算方法： 1.最大偏差法：在每个测点上测量导轨的偏差，然后得出最大偏差。最大偏差越小，说明导轨的直线度越好。
2.平均偏差法：在每个测点上测量导轨的偏差，然后计算偏差的平均值。平均偏差越小，说明导轨的直线度越好。
3.二点法：选择导轨上的两个测点，并在这两个测点上测量导轨的偏差。然后计算这两个偏差之间的差值，差值越小，说明导轨的直线度越好。
总之，导轨直线度的检查、调整和计算方法是非常重要的，可以通过合适的方法来评估导轨的直线度，进行相应的调整和修正，以保证导轨的直线度符合要求，提高设备的运行精度和稳定性。
直线导轨平行度调整的方法
直线导轨平行度调整的方法
嘿，大家知道吗，直线导轨平行度的调整那可是相当重要的呀！这可关系到很多机械设备的精准运行呢！
那到底该怎么调整直线导轨的平行度呢？首先得准备好必要的工具，像千分尺、水平仪这些可不能少。然后开始操作啦！先把导轨初步安装好，用水平仪测量一下大致的平行度情况，这就像给导轨做了个初步的“体检”。接着，根据测量结果，通过调整螺丝来慢慢微调导轨的位置，哎呀，这可得小心谨慎，不能一下子调太多哦！一边调一边再测量，直到达到理想的平行度。在这个过程中，一定要有耐心呀，可不能心急吃不了热豆腐！还有啊，要注意测量的准确性，不然会前功尽弃的哟！
在调整的过程中，安全性和稳定性那绝对是重中之重啊！就像走钢丝一样，稍不注意可能就会出问题。所以在操作的时候，一定要确保安装牢固，别让导轨在调整过程中晃动或松动，这多危险呀！而且要按照规范来操作，不能乱来，这可关系到我们的人身安全和设备的正常运行呢。
直线导轨平行度调整的应用场景那可多了去了。在各种精密机械中，比如数控机床、自动化生产线等，都少不了它。它的优势也很明显呀，能让设备运行得更平稳、更精准，提高生产效率和产品质量。这就好比给汽车装上了更好的轮胎，跑得更快更稳啦！
我就曾经遇到过一个实际案例，在一家工厂里，他们的设备因为直线导轨平行度没调好，生产出来的产品总是有瑕疵。后来经过仔细调整，哇塞，产品质量一下子就上去了，生产效率也大大提高了。这效果，简直太惊人了！
所以呀，直线导轨平行度调整真的是超级重要的，大家可一定要重视起来呀！一定要把它做好，让我们的设备都能高效稳定地运行！

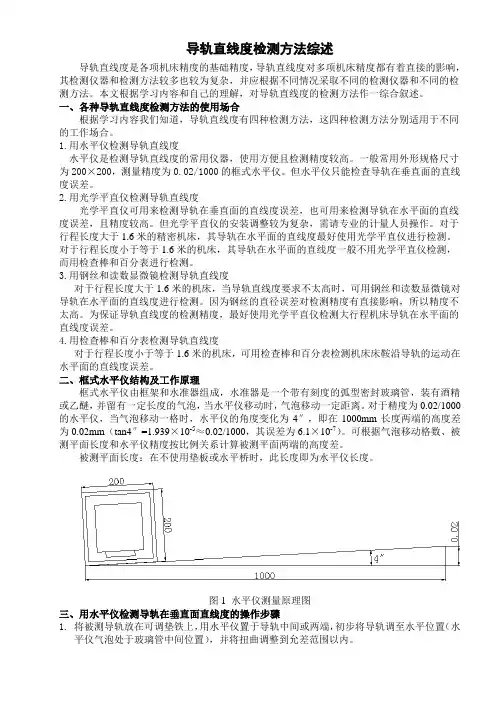

导轨直线度检测方法
