直接空冷机组和间接空冷机组的控制

直接空冷机组和间接空冷机组的控制

一、概述

空冷系统主要指汽轮机的排汽通过一定的装置被空气冷却为凝结水的系统,它与常规湿式冷却方式(简称湿冷系统)的主要区别是避免了循环冷却水在湿塔中直接与空气接触所带来的蒸发、风吹损失以及开式循环的排污损失,消除了蒸发热、水雾及排污水等对环境造成的污染。由于空冷方式用空气直接冷却汽轮机排汽或用空气冷却循环水再间接冷却汽轮机排汽构成了密闭的系统,所以在理论上它没有循环冷却水的上述各种损失,从而使电厂的全厂总耗水量降低80%左右。

用于电厂机组末端冷却的空冷系统主要有直接空冷系统和间接空冷系统,间接空冷系统又分为带表面式凝汽器和带混合式凝汽器的两种系统。三种空冷方式在国际上都得到广泛的应用,技术均成熟可靠,在国际上三种空冷方式单机容量均已达到600MW。我国目前己有60OMW直冷机组投运,两种间冷方式在国内运行机组均为200MW。

采用空冷机组大大减少了电厂耗水,为水源的落实和项目的成立提供了便利条件。特别对缺水地区,有着重要的意义。内蒙古地区煤资源丰富,近几年投产的机组,基本都采用了空冷系统,而且大部分为直接空冷系统。

二、空冷系统

2.1直接空冷系统

电厂直接空冷系统是汽机的排汽直接用空气冷却,汽机排出的饱和蒸汽经排汽管道排至安置在室外的空冷凝汽器中,冷凝后的凝结水,经凝结水泵升压后送至汽机回热系统,最后送至锅炉。电厂直接空冷系统主要包括以下系统:空冷凝汽器(ACC,Aircooledcondenser),空气供给系统、汽轮机排汽管道系统、抽真空系统、空冷凝汽器清洗系统、空冷凝汽器平台及土建支撑。

蒸汽从汽轮机出来,经过蒸汽管道流向空冷凝汽器,由蒸汽分配管道间空冷冷凝器分配蒸汽。目前直接空冷凝汽器大多采用矩形翅片椭圆管芯管的双排、三排管和大口径蛇形翅片的单排管。空冷凝汽器由顺流管束和逆流管束两部分组成。顺流管柬是冷凝蒸汽的主要部分,可冷凝75%一80%的蒸汽,在顺流管束中,蒸汽和凝结水是同方向移动的。设置逆流管束主要是为了能够比较顺畅地将系统内的空气和不凝结气体排出,避免运行中在空冷凝汽器内的某些部位形成死区、冬季形成冻结的情况,在逆流管束中,气体和凝结水是反方向移动的。

冷凝所需要的冷空气由轴流冷却风机从大气中吸入,并吹间换热器翅片。风机采用变频控制,系统可通过控制启停风机台数和对风机转速进行调整来控制进风量,能灵活的适应机组变工况运行,并且起到很好的防冻作用。

抽真空系统由3×1O0%水环真空泵组成。泵连接逆流管束的顶部和主排汽管道。在启动的时候,不凝气体在抽真空系统中被压缩,并排到大气中。在部分排汽支路管道上设置蒸汽隔离阀,当冬季汽轮机低负荷运行或启动时,切断某几个散热端的阀门,将热量集中在剩余的散热端中,增加热负荷达到防冻目的。为防止灰尘附着凝汽器翅片影响系统散热效果,设立冲洗系统,冲洗系统由冲洗水泵以及管道阀门组成。

为减少系统容积,大型机组的空冷凝汽器一般布置在紧靠汽机房A列柱外的平台上。为适应机组变工况运行相维护,空冷凝汽器被分为几组,每组由相同冷却单元组成,每个冷却单元由"人"型的冷却器排架构成,每个冷却单元下面设一台轴流风机。

直接空冷系统为一次冷却,直接空冷系统的主要优点有:不需中间换热介质,换热温差大,冷凝效果好;冬季防冻措施比较灵活可靠; 占地少;节省投资。不足之处是:汽轮机背压变幅大;真空系统庞大;风机群噪声大;厂用电高。 直接空冷机组原则性汽水系统见图1。

1、锅炉;2、过热器;3、汽轮机;4、发电机:5、凝结水泵;6、凝结水精处理装置:7、凝结水升压泵:8、低压加热器;9、除氧器:10、给水泵:11、高压加热器:12、汽轮机排汽管道;13、轴流冷却风机;14、凝结水箱;15、空冷凝汽器;

2×300MW直接空冷机组共两套空冷凝汽器(ACC),每台机组ACC共有6排冷凝器,每排冷凝器包括4个顺流管束和1个逆流管束以及5个单元空气供应系统(包括变频风机)。共计24个顺流管束、6个逆流管束和30台风机。

2.2 间接空冷系统

间接空冷系统又分为带棍合式凝汽器(海勒式)和带表面式凝汽器(哈蒙式)的两种系统。

2.2.1 混合式间接空冷系统(海勒式)

混合式间接空冷系统工艺流程是汽轮机尾部排汽排至安装在汽机房内的辊合式凝汽器内与喷射咸水膜的循环水直接接触冷却,混合的冷凝水一小部分经精处理后送至再热系统,其余的经循环水泵升压后回至室外的空冷塔,进入安装在塔底部的表面式空冷凝汽器内与空气进行表面式换热冷却,冷却后的循环水通过水轮机或节流阀调压后回至混合式凝汽器循环使用。

混合式凝汽器的间接空冷系统主要由喷射式凝汽器相空冷塔构成。系统中的冷却水是高纯度的中性水,中性冷却水进入凝汽器直接与汽轮机排汽混合并将其冷凝,受热后的冷却水绝大部分由冷却水循环泵送至空冷却塔散热器,经与空气对流换热冷却后通过调压水轮机将冷却水再送至喷射式凝汽器进入下一个循环。空冷塔散热器外侧装有百叶窗,百叶窗的开度可调,可控制通风量,从而控制冷却性能。当环境温度较低时,关闭百叶窗,防止散热器冻坏。

系统特点:两次换热、凝结水与循环水棍合冷却、运行分正压和微正压两部分,因此,需要设大规模的精处理设备,与其它空冷方式相比增设了水轮机和调节阀这样的大型设备,系统复杂,循环水泵必须紧靠凝汽器布置,为防止水泵汽蚀需设大型泵坑,需设大型冷却塔,因此,基建投资高,优点是年平均背压低。

带混合式凝汽器的间接空冷系统的优点是以微正压的低压水系统运行,较易掌握。缺点是设备多、系统复杂、需要凝结水精处理装置、自动控制系统复杂、全铝制散热器的防冻性能差。

混合式间接空冷机组原则性汽水系统见图2。

1、锅炉:2、过热器;3、汽轮机;4、喷射式凝汽器;5、凝结水泵;6、凝结水精处理装置:7、凝结水升压泵;8、低压加热器;9、除氧器:10、给水泵;11、高压加热器:12、冷却水循坏泵;13、调压水轮机;14、全铝制散热器;15、空冷塔;16、旁路截流阀;17、发电机

2.2.2 表面式间接空冷系统(哈蒙式)

表面式间接空冷系统与常规湿冷系统基本相同,不同的是空冷塔代替湿冷塔。工艺流程为汽轮机尾部排汽排至安装在汽机房内的表面式凝汽器内,经与循环水换热后,由凝结水泵升压回至再热系统,换热后的循环水回至安装在室外空冷塔内的表面凝汽器内,与空气换热后经循环水泵升压,送回至汽机房内的表面式凝汽器循环使用。

该系统由表面式凝汽器与空冷塔构成。与常规的湿冷系统基本相仿,不同之处是用表面式对流换热的空冷塔代替混合式蒸发冷却换热的湿冷塔,通常用不锈钢管凝汽器代替铜管瘫汽器,用碱性除盐水代替循环水,用密闭式循环冷却水系统代替开敞式循环冷却水系统。

该系统采用自然通风方式冷却,将散热器装在自然通风冷却塔中。

系统特点:循环水与凝结水分为两个系统,两水质可按各自的要求分别处理,系统简单、设备少,缺点是因两次换热,热效率相对较低,需要大量的冷却面积、设大型冷却塔,因此基建投资高。

带表面式凝汽器的间接空冷系统类似于湿冷系统,其优点是节约厂用电,设备少,冷却水系统与汽水系统分开,两者水质可按各自要求控制。缺点是空冷塔占地大,基建投资多,系统中需进行两次换热,且都属表面式换热,使全厂热效率有所降低。

表面式间接空冷机组原则性汽水系统见图3。

1、锅炉:2、过热器;3、汽轮机:4、表面式凝汽器;5、凝结水泵;6、凝结水精处理装置:7、凝结水升压泵;8、低压加热器;9、除氧器;10、给水泵:11、高压加热器;12、循环水泵;13、膨胀水箱; 14、全钢制散热器h5、空冷塔;16、发电机 三、空冷控制系统

目前建设的电厂空冷控制系统大多直接纳入机组DCS系统,空冷系统采用独立的冗余CPU。控制系统功能包括数据采集和处理系统(DAS)、顺序控制系统(SCS)、模拟量控制系统(MCS)。

空冷系统在集中控制室实现集中监控,由DCS的操作员站完成对其工艺系统的程序启/停、中断控制及单个设备的操作。

3.1 直接空冷控制系统

本文以2×3OOMW空冷机组为例,介绍直接空冷系统的控制。

3.1.1 主要监控测点:

(1)排汽压力

(2)环境温度

(3)大气压力

(4)风速风向

(5)凝结水温度

(6)抽气温度

(7)抽气压力

(8)排汽管道凝结水收集装置液位

(9)阀门位置显示和控制

(10)空冷风机变频控制

(11)抽真空系统

(12)ACC清洗系统

3.1.2 主要监控内容:

控制系统通过控制启停风机台数和改变风机转速来改变通过冷凝器换热片的空气流量,从而控制ACC性能。

三个压力传感器测量排汽管道压力。在正常运行时,排汽压力是主控制变量。

控制系统通过排汽压力控制变频风机,当排汽压力改变时,风机转速也改变,以确保提前设定的运行工况。

ACC的压力控制器和抽气温度控制器/凝结水温度控制器联合工作。如果压力是主控变量,温度控制器最小选择器被启动。一旦实际测得的温度降到设定值以下,这一排的温度控制器会覆盖压力控制器的信号,转为温度控制。其他排只要是凝结水/抽气温度还没有到达设定值之下,仍然是压力控制。每个覆盖行为都会显示在人机界面上。

当排汽压力是主控制变量时,只要其在设定值范围内,控制系统就能正常运行。为了避免单个单元凝结水过冷,控制变量排汽压力能自动被凝结水温度/抽气温度取代。在温度控制模式下,依据抽气温度和凝结水管道的凝结水温度来调节风机转速。

检测环境温度可以保护ACC不被冻结。在更差的工况,风机全部关闭,然后关闭个别的蒸汽隔离阀以减少换热面积。

为了加强系统监控,在冬季寒冷期,系统运行必须为自动控制。在冬季运行中如出现异常,控制系统及时发出指令,调整运行,同时发出警报,提请运行人员注意。

3.1.3 风机变频控制

每台300MW机组共30台变频控制柜,负责控制空冷机组30台风机的启停和转速调节。其中控制逆流管束单元风机变频柜6台,控制顺流管束单元风机变频柜24台。

该控制装置具有调节风机转速的功能,并具有自动、手动两种控制方式。当在手动工作状态时,可以通过空冷平台的就地按钮对风机手动启停。也可以通过控制柜上变频器操作面板对风机的运行进行控制以及变频器参数的设定。当在自动工作状态时,变频器投入运行,在集中控制室可以自动控制风机的最佳运行状态。由集中控制室输出频率控制信号对风机的转速进行控制,变频控制柜反馈电流和频率信号送入集中控制室。

合集下载

直接空冷机组间接空气尖峰冷却技术研究

直接空冷机组间接空气尖峰冷却技术研究

摇第猿苑卷袁总第圆员猿期圆园员怨年员月袁第员期叶节能技术曳耘晕耘砸郧再悦韵晕杂耘砸灾粤栽陨韵晕栽耘悦匀晕韵蕴韵郧再灾燥造郾猿苑袁杂怎皂郾晕燥郾圆员猿允葬灶郾圆园员怨袁晕燥郾员摇

直接空冷机组间接空气尖峰冷却技术研究

刘月正渊陕西德源府谷能源有限公司袁陕西摇榆林摇苑员园园苑缘冤

摘摇要院直接空冷渊以下简称粤悦悦冤机组在夏季高温时段背压升高袁不能满负荷运行袁需采用尖

峰冷却技术降低背压遥基于此袁提出零水耗尧近零传热端差的间接空气尖峰冷却技术袁以某电厂远远园直接空冷机组为对象袁对其加装间接空气冷却系统的热力性能进行研究分析遥结果表明袁加装

间接空气冷却系统机组全年背压降低猿援园员耀苑援圆噪孕葬袁折算全年平均煤耗降低源援苑早辕噪宰澡袁实现了尖峰冷却目的遥关键词院直接空冷机组曰背压曰煤耗曰尖峰冷却曰间接空气冷却技术中图分类号院栽运员圆源摇摇文献标识码院粤摇摇文章编号院员园园圆原远猿猿怨渊圆园员怨冤园员原园园苑猿原园缘

砸藻泽藻葬则糟澡燥灶陨灶凿蚤则藻糟贼粤蚤则孕藻葬噪原造燥葬凿悦燥燥造蚤灶早栽藻糟澡灶燥造燥早赠

燥枣阅蚤则藻糟贼粤蚤则悦燥燥造蚤灶早哉灶蚤贼泽

蕴陨哉再怎藻原扎澡藻灶早渊杂澡葬灶曾蚤阅藻赠怎葬灶云怎早怎耘灶藻则早赠悦燥援袁蕴贼凿援袁再怎造蚤灶苑员园园苑缘袁悦澡蚤灶葬冤

粤遭泽贼则葬糟贼院栽澡藻遭葬糟噪责则藻泽泽怎则藻燥枣贼澡藻凿蚤则藻糟贼葬蚤则糟燥燥造蚤灶早渊粤悦悦冤怎灶蚤贼则蚤泽藻泽蚤灶贼澡藻澡蚤早澡贼藻皂责藻则葬贼怎则藻责藻则蚤燥凿蚤灶泽怎皂皂藻则袁葬灶凿贼澡藻怎灶蚤贼糟葬灶灶燥贼则怎灶枣怎造造造燥葬凿袁灶藻藻凿蚤灶早贼燥葬凿燥责贼责藻葬噪原造燥葬凿糟燥燥造蚤灶早贼藻糟澡灶燥造燥早赠贼燥则藻凿怎糟藻遭葬糟噪责则藻泽泽怎则藻援月葬泽藻凿燥灶贼澡蚤泽袁葬蚤灶凿蚤则藻糟贼葬蚤则责藻葬噪原造燥葬凿糟燥燥造蚤灶早贼藻糟澡灶燥造燥早赠憎蚤贼澡扎藻则燥憎葬贼藻则糟燥灶泽怎皂责贼蚤燥灶

葬灶凿灶藻葬则扎藻则燥贼藻则皂蚤灶葬造贼藻皂责藻则葬贼怎则藻凿蚤枣枣藻则藻灶糟藻蚤泽责则燥责燥泽藻凿袁憎澡蚤糟澡贼葬噪藻泽葬远远园酝宰粤悦悦怎灶蚤贼葬泽贼澡藻燥遭躁藻糟贼援栽澡藻贼澡藻则皂葬造责藻则枣燥则皂葬灶糟藻燥枣贼澡藻怎灶蚤贼蚤灶泽贼葬造造藻凿憎蚤贼澡蚤灶凿蚤则藻糟贼葬蚤则责藻葬噪原造燥葬凿糟燥燥造蚤灶早泽赠泽贼藻皂蚤泽泽贼怎凿蚤藻凿援栽澡藻

直接空冷机组FCB工况背压及给水温度控制方式改进

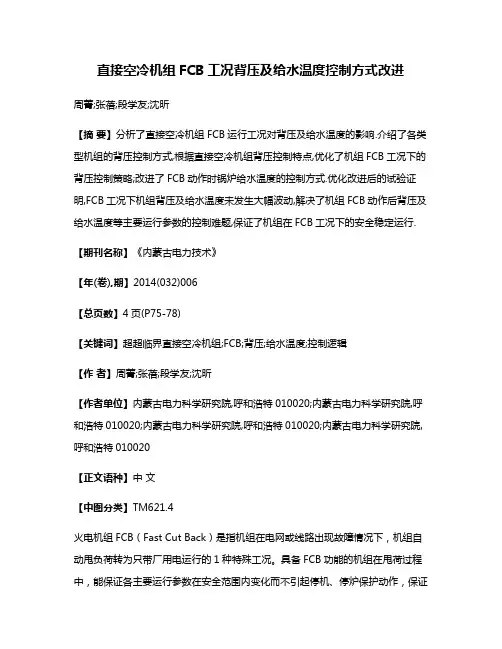

直接空冷机组FCB工况背压及给水温度控制方式改进
