PCB手工焊接技术
手工焊接工艺操作规范
手工焊接工艺操作规范
手工焊接工艺操作规范
一、 目的
规范手工焊接的工艺流程,保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命.
二、 所用工具
电烙铁（高温海绵）、焊台、焊锡丝、助焊剂,镊子、斜口钳、吸锡线、毛刷（或棉签)、酒精、检测设备
三、 电烙铁使用规范
1. 电烙铁握持方法
焊接时一手拿烙铁,一手拿焊锡丝:焊锡丝握法如下图一所示，电烙铁握法如下图二所示。对于小功率烙铁建议使用“握笔法”,对于比较重的大功率电烙铁可以使用“正握法"或“反握法”。
图一 焊锡丝握法 图二 电烙铁握法
2. 电烙铁使用温度
焊锡熔点为230℃左右，焊接温度由实际使用情况决定,每个焊点最长不要超过五秒。一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。
特殊物料特别设置温度：
3. 电烙铁使用基本步骤
手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3～5秒内，对于小元件或特殊敏感元器件时间甚至更短。
（1） 准备
如图(a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。然后把少量的焊锡丝加到清洁的烙铁头上,也就是常说的让烙铁头吃锡,使烙铁头处于可焊接状态;
（2） 加热
如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料,可是热量较快传到焊点上。
（3） 加焊锡
如图(c）所示,将焊接带你加热到一定温度后,用焊锡丝接触到焊接件处，融化适量焊料。
（4） 去焊锡
如图(d）所示,当焊锡丝适当融化后,迅速移开焊锡丝.焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。
（5） 去烙铁
如图(d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完,迅速拿开烙铁头。注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。 手工焊接工艺操作规范
手工焊接PCB电路板焊接流程规范
手工焊接PCB电路板焊接流程规范
概述
手工焊接PCB电路板是电子制作过程中非常重要的一步，焊接的好坏直接关系到电路板性能、寿命以及外观等问题。为了确保焊接质量和效率，我们应该遵循一些焊接流程规范。
焊接材料
1. 电路板：应确保电路板设计符合实际需要，且表面清洁无污垢。
2. 钎料：推荐使用铅锡合金钎料，且应选择适当的焊锡规格。其中，60Sn40Pb钎料是最常见的通用型号。
3. 通孔填充材料: 选用无铅焊锡及低温铜锡合金填充孔洞型通孔(PTH)但不要选用双跳层板。若必须填充板内通孔则应当选用导热性能优异的填充材料以保证焊接质量。
焊接工具
1. 焊接铁：应选择适当功率的手持焊接铁，并配备适宜大小的烙铁头。
2. 镊子：用于调整焊点位置及清除过多焊锡的残留。
3. 焊锡丝：用于修补焊点及进行局部补焊。
4. 除草极：用于清除过多的焊锡残留。
焊接流程
1. 准备：将PCB电路板放置于焊接支架上，确保焊接环境通风并有良好的光线。选用适合的烙铁头配合适当长度的焊锡到电路板上的焊盘或通孔。
2. 加热焊点：将烙铁头放置于焊点上，等待热传至焊点，然后再添加适量的焊锡。添加过多的焊锡会造成短路和过烧等问题，因此一般情况下应该尽量避免。
3. 清理：焊接完成后，及时使用镊子清理掉过多的焊锡残留。同时应检查焊点是否出现问题，如短路、开路、过高、过低等情况，修正其中的问题。
4. 测量：检测焊接板完成后的电阻及纹波等指标，确保道路以及贴片元件焊接质量正确并达到标准。
注意事项
1. 加热时间：保持适当的加热时间，避免过长或过短造成焊接质量问题。
2. 熔点：应注意焊锡的熔点和烙铁手柄温度，确保熔点合适。
3. 焊点位置：应当将焊点放置在焊盘或通孔正确的位置，并避免产生短路和过烧问题。 4. 光线：应确保焊接现场有良好的光线，以便观察焊接细节。
通过本文档，我们了解了手工焊接PCB电路板的焊接流程规范，包括所需的焊接材料、工具，焊接流程、注意事项和焊接质量检查等方面。这些规范将可以保证焊接质量，使得电子制作工作更加高效、专业和可靠。
电路板板焊接工艺和流程
1
电路板板焊接工艺和流程
1. PCB板焊接的工艺流程
1.1 PCB板焊接工艺流程介绍
PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2 PCB板焊接的工艺流程
按清单归类元器件—插件—焊接—剪脚—检查—修整。
2. PCB板焊接的工艺要求
2.1 元器件加工处理的工艺要求
2.1.1 元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件引脚镀锡。
2.1.2 元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距一致。
2.1.3 元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2 元器件在PCB板插装的工艺要求
2.2.1 元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
2.2.2 元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
2.2.3 有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
2.2.4 元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高，一边低；也不允许引脚一边长，一边短。
2.3 PCB板焊点的工艺要求
2.3.1 焊点的机械强度要足够
2.3.2 焊接可靠，保证导电性能
2.3.3 焊点表面要光滑、清洁
3. PCB板焊接过程的静电防护
3.1 静电防护原理
3.1.1 对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。
3.1.2 对已经存在的静电积累应迅速消除掉，即时释放。
3.2 静电防护方法
3.2.1 泄漏与接地。对可能产生或已经产生静电的部位进行接地，提供静电释放通道。采用埋地线的方法建立“独立”地线。
3.2.2 非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。 2
PCB板焊接工艺通用标准
PCE板焊接工艺（通用标准）
1.1 PCB板焊接工艺流程介绍
PCB板焊接过程中需手工插件、手工焊接、修理和检验。
1.2 PCB板焊接的工艺流程
按清单归类元器件—插件—焊接—剪脚—检查—修整。
3.1 静电防护原理
3.1.1 对可能产生静电的地方要防止静电积累，采取措施使之控制在安全范围内。
3.1.2 对已经存在的静电积累应迅速消除掉，即时释放。
3.2 静电防护方法
3.2.1 泄漏与接地。对可能产生或已经产生静电的部位进行接地，提供静电释放通道。采用
埋地线的方法建立“独立”地线。
3.2.2 非导体带静电的消除：用离子风机产生正、负离子，可以中和静电源的静电。 1. PCB板焊接的工艺流程
2. PCB板焊接的工艺要求
2.1 元器件加工处理的工艺要求
2.1.1 元器件在插装之前，必须对元器件的可焊接性进行处理，若可焊性差的要先对元器件
引脚镀锡。
3. 2.2
2.3 2.1.2
2.1.3
元器件在
2.2.1
2.2.2
2.2.3
2.2.4 元器件引脚整形后，其引脚间距要求与 PCB板对应的焊盘孔间距一致。
元器件引脚加工的形状应有利于元器件焊接时的散热和焊接后的机械强度。
PCB板插装的工艺要求
元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元
器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠
排列；不允许一边高，一边低；也不允许引脚一边长，一边短。
PCB板焊点的工艺要求
2.3.1
2.3.2
2.3.3 焊点的机械强度要足够
焊接可靠，保证导电性能
焊点表面要光滑、清洁
PCB板焊接过程的静电防护 4. 电子元器件的插装
电路板锡焊焊接方法
电路板锡焊焊接方法
电路板是现在电子行业中常用的一种连接电子元件的主流工具，所以其连接方式也非常重要。硬质电路板通常使用化学镀金、化学镀镍金、电解镀金等方式作为金属层，然后直接进行焊接或连接。以焊接为例，焊接方法分为手工焊接和自动化焊接两类，具体操作步骤如下。
手工焊接
1. 准备工作
准备一个电子元件和电路板。元件必须与电路板匹配，并正确安装。在这个过程中，需要注意元件的极性和位置，保证焊接质量。准备好所需的焊接材料和工具，如锡线、钳子、喷枪、夹子、焊烙铁等。
2. 加热焊接位置
在焊接之前需要将工艺板加热至适宜的温度。这样可以增加焊接区域的表面张力，使焊料能够遍布膜口并获得更好的粘性。
3. 选择焊接方法
将焊接工具插入电路板的焊点，然后将锡线卷成一个小圆环插入焊点中央。如果使用外部锡源进行焊接，则可使用喷枪或夹子将锡料注入焊点填充。
4. 排除毛刺
焊接完成后，一定要及时处理毛刺，确保电路板上没有留下空隙，从而提高其电气性能。
5. 检查
需要检查焊点是否完整、是否接触良好。如果有问题，则立即修补。
自动化焊接
这种类型的焊接工艺适用于数量较大的电路板焊接或需要压力膜的大型电子元件焊接。自动化焊接可以提高生产效率和质量，减少生产成本。
将焊接部件和焊接设备准备好。焊接设备可以是半自动或自动焊接设备、热流设备等。
2. 适当设置软件 设置焊接软件，选择对应的焊点，并设置适当的焊接参数。通常需要设置电流、焊接时间、焊接温度等参数。
放置需要焊接的部件，并启动自动焊接设备。在焊接过程中，焊接部件会自动进行焊接，直到焊接完成。整个过程可追踪并记录在数据中。
4. 焊接后处理
焊接完成后，需要进行适当的喷涂、切割和整形工作。这样可以确保电路板质量和性能的稳定性。

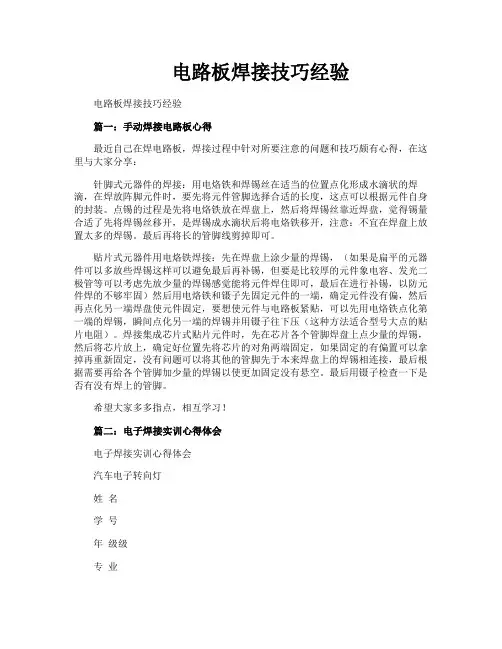

电路板焊接技巧经验
电路板焊接技巧经验
电路板焊接技巧经验
篇一：手动焊接电路板心得
最近自己在焊电路板，焊接过程中针对所要注意的问题和技巧颇有心得，在这里与大家分享：
针脚式元器件的焊接：用电烙铁和焊锡丝在适当的位置点化形成水滴状的焊滴，在焊放阵脚元件时，要先将元件管脚选择合适的长度，这点可以根据元件自身的封装。点锡的过程是先将电烙铁放在焊盘上，然后将焊锡丝靠近焊盘，觉得锡量合适了先将焊锡丝移开，是焊锡成水滴状后将电烙铁移开，注意：不宜在焊盘上放置太多的焊锡。最后再将长的管脚线剪掉即可。
贴片式元器件用电烙铁焊接：先在焊盘上涂少量的焊锡，（如果是扁平的元器件可以多放些焊锡这样可以避免最后再补锡，但要是比较厚的元件象电容、发光二极管等可以考虑先放少量的焊锡感觉能将元件焊住即可，最后在进行补锡，以防元件焊的不够牢固）然后用电烙铁和镊子先固定元件的一端，确定元件没有偏，然后再点化另一端焊盘使元件固定，要想使元件与电路板紧贴，可以先用电烙铁点化第一端的焊锡，瞬间点化另一端的焊锡并用镊子往下压（这种方法适合型号大点的贴片电阻）。焊接集成芯片式贴片元件时，先在芯片各个管脚焊盘上点少量的焊锡，然后将芯片放上，确定好位置先将芯片的对角两端固定，如果固定的有偏置可以拿掉再重新固定，没有问题可以将其他的管脚先于本来焊盘上的焊锡相连接，最后根据需要再给各个管脚加少量的焊锡以使更加固定没有悬空。最后用镊子检查一下是否有没有焊上的管脚。
希望大家多多指点，相互学习！
篇二：电子焊接实训心得体会
电子焊接实训心得体会
汽车电子转向灯
姓 名
学 号
年 级级
专 业 系（院）系
指导教师
21年月 日
汽车电子转向灯
一、实训目的
1）熟悉焊接工艺，掌握焊接方法及焊接中的注意事项。
2）掌握电路的调试方法。
3）掌握555时基电路的原理及应用。
二、实训要求
1）元件布局合理、美观，布线合理。
2）焊接美观，不允许出现虚焊、脱焊、断线等问题。
PCB板焊接工艺手册
湖北东贝新能源有限公司
第1页 共12页 电子产品PCB板焊接工艺手册（V1.1）
一、 目的
规范车间员工电子产品PCB板手工焊接操作，确保PCB板器件焊接质量。
二、 适用范围
电子车间需进行手工焊接的工序及补焊等操作。
三、 手工焊接使用的工具及要求
3.1 焊锡丝的选择：
直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接；
直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。
3.2 烙铁的选用及要求：
3.2.1电烙铁的功率选用原则：
1) 焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电烙铁。
2) 焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。
3) 焊接较大元器件时，如金属底盘接地焊片，应选 100W 以上的电烙铁。
3.2.2电烙铁铁温度及焊接时间控制要求：
1) 有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。部分元件的特殊焊接要求:
SMD器件：
焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。
拆除元件时烙铁头温度：310~350℃
注：根据CHIP件尺寸不同请使用不同的烙铁嘴。 湖北东贝新能源有限公司
第2页 共12页 DIP器件：
焊接时烙铁头温度为：330±5℃；焊接时间：2~3秒
注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连，上述温度无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、CCD、传感器等）温度控制在260~300℃。
2) 无铅制程
无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。
3.2.3电烙铁使用注意事项：
1) 电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化，甚至被 “ 烧死 ”
片式元器件高可靠性手工焊接
片式元件高可靠性手工焊接
中电天奥子集团第10研究所
陈正浩
一.片式元件手工焊接在PCBA组装工艺中的定义及定位1.片式元器件手工焊接在PCBA组装工艺中的定义
这里指的PCBA手工焊接，是指以智能型电烙铁、拆消静电吸锡枪及维修工作站为主要焊接/返修工具，
对界定范围内的电子元器件进行PCBA高可靠组装、焊接和返修的装联技术。2.片式元器件手工焊接在PCBA组装工艺中的定位
在高可靠性电子设备PCBA的焊接方式中，片式元器件的手工焊接主要起什么作用？是作为主要焊接手段还是辅助焊接手段，需要给出一个定位。
图1THC在A面，A、B面都有SMD的双面混装工艺流程图
图1是THC在A面，A、B面都有SMD的双面混装工艺流程图。图1显示，表面贴装元器件的主
要焊接手段是回流焊，手工焊仅仅是B面通孔插装元器件的辅助焊接手段之一。在高可靠性电子设备PCBA
表面贴装元器件的焊接中，手工焊接只作为单块PCBA焊接或返工返修等补充焊接手段使用。
二.手工焊接片式元器件界定范围
手工焊接适合于PCBA单件或小批量生产中元器件和导线的组装焊接；为确保焊接可靠性，凡仅底部
有焊接端子的元器件（BTC），例如BGA球栅阵列器件、CCGA柱栅阵列器件、QFN盘栅阵列器件，仅底
部有焊接端子的电感，以及PLCC、LCC等J形引脚器件，小于0201封装尺寸的微小型元件等元器件不允
许采用手工焊接。
图2PLCC、LCC等J形引脚器件不推荐手工焊接的原因
三.片式元器件手工焊接基本要求1.Q/RJ557把“表贴片状瓷介电容手工焊接时未预热直接焊接”作为禁用工艺以及QJ3086A把“采用手工焊
接时，在焊接前对片式瓷介电容器、玻璃封装器件等易受热冲击损坏的元器件进行预烘处理”作为高可靠
焊接的元器件预处理，其根本原因是由于国产片状瓷介电容器的耐焊接热性能太差的一种工艺质量控制手
段，在焊接前对片式瓷介电容器进行预烘处理可以起到手工焊接高温冲击的缓冲作用，其机理与波峰焊的
浅谈军用PCB电路板的焊接工艺流程
www�ele169�com|69电子测量
PCB（Printed Circuit Board）电路板拥有“电子系统产品之母”的美称，是电子产品不可或缺的基础组件，在汽车电子、工业机器人、通信工程、智能医疗等民用领域以及兵器、航空航天、船舶等军事领域都有着广泛的应用领域。随着装备机械化、信息化与智能化的发展要求，军用PCB电路板将向着高密度互联与小型化、先进材料和绿色制造等方向发展[1]。军用PCB电路板的生产质量则直接决定了装备的可靠性和和质量水平[2]，焊接工艺对军用PCB电路板的生产质量的把控起着至关重要的作用，据不完全统计装备中PCB电路板的故障，焊接质量问题占到了50%以上，所以我们要重视军用PCB电路板在生产制造过程中的焊接工艺。军用PCB电路板由于其特殊的要求及用途，其焊接作业也是一个非常复杂的过程，基于军用PCB电路板的特点，本文首先分析了影响军用PCB板的主要因素，介绍了焊接前需要准备的工艺设备及辅助材料，并以军用PCB电路板的加工顺序来阐述了军用PCB电路板的合理可行的焊接工艺流程。1 影响军用PCB电路板焊接质量的因素分析军用PCB电路板是武器装备电气系统不可或缺的组成部分，其性能的好坏直接影响着武器装备的综合作战效能，所以对军用PCB板的制作工艺有着非常高的要求。焊接工艺作为军用PCB电路板制作过程中的关键工艺，如果焊接质量达不到标准化要求就会影响到武器装备电气系统控制板电子元器件的参数，将会导致PCB电路板不能正常工作。为了提高军用PCB电路板的焊接工艺水平，首先需要明确影响焊接质量的关键因素，并找到解决方案，为合理可行的焊接工艺流程的制订提供有力的技术支持。（1）焊料的性质与焊材的成分军用PCB电路板焊接主要利用焊锡与焊剂等焊接物料，其性质和成分对军用PCB电路板的焊接质量有着直接的影响。此外，焊接过程中的化学反应在焊接时也必须多加关注，因为化学反应是焊接过程中的关键组成部分[3]，能够起到连接军用PCB电路板通道的关键作用。（2）焊接的方法军用PCB电路板由于安装位置及用途的不同所采用的焊接方法也不尽相同，需要根据具体情况进行适当的选择，选择的主要依据是根据焊料熔点不同进行。（3）焊接的温度军用PCB电路板的焊接温度对焊接质量也有着很大的影响，当焊接温度过高时，会导致焊料融化散开的速度加快，同时活性也会随之增加，并且会加速熔融焊料的氧化反应，带来的后果是导致军用PCB电路板的焊接质量不能满足要求。（4）电路板表面的清洁度在焊接之前需要确保军用PCB电路板表面清洁干净，如果表面有杂质或污物，就会导致锡丝变成锡球，并且缺少光泽。所以军用PCB电路板表面是否干净，也会影响到焊接的质量。军用PCB电路板质量的好坏不仅会影响到军用PCB电路板功能的实现，而且会影响其美观性，所以在军用PCB电路板焊接时要严格按照焊接工艺流程执行，避免出现不必要的失误。2 焊接前工艺装置以及辅料准备 ■2.1 焊接工艺装置军用PCB电路板元器件手工焊接时，考虑到PCB板上的元器件比较精细，普通电烙铁仅适合焊接要求不高的场合，如：焊接导线、连接线等，因此PCB电路板焊接时应优先采用恒温电烙铁，并且电烙铁需配备适用于不同规格元器件的电烙铁头；除此之外还需准备吸锡器、热风枪等工具。军用PCB电路板元器件手工焊接时，焊接温度和焊接时间需严格符合航天行业标准QJ3117-99和QJ3011-98。航天行业标准《航天电子电气产品手工焊接工艺技术要求》QJ3117-99规定：对于大型的接线端子与接地线的焊接通常建议采用50～70W的电烙铁，电子元器件的焊接通常建议烙铁头部的温度为280℃，并保证在任何情况下不能超过320℃[4]。航天行业标准《航天电子电气产品焊接通用技术要求》QJ3011-98
BGA手工焊接技术
BGA手工焊接技术
BGA手工焊接技术是一种用于连接BGA（Ball Grid Array）芯片与印刷电路板（PCB）之间的焊接技术。BGA芯片具有与其表面平行分布的焊球，这些焊球用于连接芯片与PCB上的焊盘。与传统的焊接技术相比，BGA手工焊接技术的焊点更小、更密集，对技术人员的焊接技巧和操作精度要求更高。
首先，进行BGA手工焊接前，需要准备相关的工具和材料。工具主要包括烙铁、镊子、焊锡膏和热风枪等。焊锡膏是一种具有较低熔点的焊接材料，可以提高焊点的形成质量。热风枪用于为焊点提供足够的热量，使焊锡膏熔化并与焊盘连接。
接下来，进行BGA手工焊接时，首先需要将BGA芯片放置在PCB上，并使用特殊的BGA固定夹将其固定在正确的位置上。然后，需要借助热风枪对焊盘进行预热，以保证焊盘达到适当的温度。接着，在焊盘上涂抹一层薄薄的焊锡膏。
然后，使用热风枪将焊盘上的焊锡膏加热，使其熔化。当焊锡膏熔化时，焊锡球会自动与焊盘连接起来。在加热过程中，需要通过热风枪的温度和风速调节来控制焊点的形成质量。过高的温度和过大的风速可能导致焊点冷焊或者熔焊不良。
最后，等待焊锡膏冷却固化后，即可完成BGA手工焊接。在焊接完毕后，需要进行焊点的质量检测，以确保焊点的连接牢固可靠、无冷焊或熔焊不良等问题。若发现焊点质量不合格，需要及时进行修复或重新焊接。
总的来说，BGA手工焊接技术是一项要求技术人员具备高精度焊接技巧的焊接工艺。只有熟练掌握相关知识和技术，并且在实践中不断积累经验，才能够保证BGA芯片与PCB之间的焊接质量，确保电子产品的可靠性和稳定性。当涉及到BGA芯片的手工焊接技术时，需要付出更多的努力和注意事项。由于焊点的数量更多、更小且更密集，对于工作人员的技术能力和操作精度要求更高。下面将进一步介绍BGA手工焊接技术的一些关键要点。
首先，在实施BGA手工焊接之前，准备工作是至关重要的。需要确保所有所需的工具和材料齐全。除了标准的焊接工具，还应配备显微镜和良好的照明设备，以确保焊接过程的细节能够清晰可见。此外，还建议使用可调节的热风枪，以便根据需要调整温度和风速。
