闪存芯片数据恢复研究与实现
露 闪存芯片数据恢复研究与实现 王旭鹏熊雄张勇 公安部第三研究所 摘要：探讨一种芯片级别的数据恢复方法，针对物理损坏的Ｕ盘，能够直接从存储芯片中提取数据，通过数据重组算法还 原出文件系统。实验表明，此方法可以有效还原出Ｕ盘原有数据。
关键词：闪存芯片数据恢复电 陬证
一、
引言
随着移动存储的快速发展，目前ｕ盘、ＳＳＤ移动硬盘 的使用越来越普遍，用于存储大量电子数据。犯罪分子通 常利用其便利性随身携带存储重要数据，在遇到突发状况 时，会进行删除操作或对存储介质进行物理破坏，导致无 法使用。移动存储介质的取证工作变得非常重要，获取里 面的电子数据有利于案件的侦查和形成诉讼证据，尤其是 针对损坏存储介质，传统删除数据恢复方法已经不能使 用。ＳＳＤ、Ｕ盘等新型存储设备主要包括主控制器、存储 芯片和外围逻辑电路板。当主控制器或者外围逻辑电路板 出现故障时，设备接入电脑后会无法识别，通过正常的数 据接口无法读取数据，但是数据仍然保存在介质中。目前 国内外比较出名的工具是俄罗斯ＡＣＥ实验室的ＰＣ３０００一 Ｆｌａｓｈ，它主要针对损坏的芯片进行数据恢复，但是对国内 芯片支持度不好。恢复成功率不高，很多情况下需要我们 手动恢复芯片数据。本文主要研究一种技术方案，能够在 这种情况下获取物理损坏的Ｕ盘或者ＳＳＤ移动硬盘中存储 的数据。 二、闪存芯片工作原理 闪存芯片存储介质主要包括Ｎｏｒ Ｆｌａｓｈ和Ｎａｎｄ Ｆｌａｓｈ， Ｎｏｒ Ｆｌａｓｈ”ｊ拥有独立的数据总线和地址总线，能快速随机 读取，主要应用于代码存储。Ｎａｎｄ Ｆｌａｓｈｅｒ比于Ｎｏｒ Ｆｌａｓｈ编程速度更快、擦除时间更短、适用于大数据量读 写，广泛应用于ＳＳＤ和Ｕ盘等存储设备，课题主要针对 Ｎａｎｄ Ｆｌａｓｈ进行研究。芯片通常采用ＴＳＯＰ￣ＤＢＧＡ两种方 式封装，当主控制器或者外围逻辑电路板出现故障时，需 要将存储芯片从电路板上焊下，使用专用读取设备获取数 据。然后对芯片镜像进行分析。 传统物理磁盘按照盘片、磁道、扇区组织数据。而闪 ５Ｏ ｌ警察圜圜２ｏ１６：ｉ！￣－第１期 存按照平面、块和页来组织数据。一块Ｆｌａｓｈ芯片一般含有 多个平面，平面中含有相同的数据块和页寄存器，不同平 面的数据块可以同时操作，成倍提高读写速度。块由页组 成，是擦出的最小单位。页是写入的最小单位，包含数据 区和备用区。 Ｆｌａｓｈ芯片数据读写通常是由主控制器操作，操作系统 收到用户的读写请求后，首先通过文件系统定位逻辑扇区 位置，然后通过底层驱动访问存储设备，将读写请求信号 发送给主控制，主控制器根据自己的算法找到逻辑扇区对 应物理存储介质的块和页，读写数据。主控制器核心算法 就是ＦＴＬ闪存转换层 ，功能包括坏块管理、磨损平衡、逻 辑扇区到物理扇区地址映射、ＥＣＣ校验。ＳＳＤ硬盘访问层 次结构图如下：
ｆ＝ —————————— ． — 、 —— —
ｉ耋｛ Ｉ！ 瑚 ｌ ｌ¨ ．雩 ＿ — ＝ ＝＿ ｌ＿ Ｉ
厂—— 一一 ｝ 图１闪存设备访问层次图 坏块管理：当编程／擦除数据块时，会造成Ｐａｇｅ Ｐｒ０ｑｒａｍ和Ｂｌｏｃｋ Ｅｒａｓｅ操作时的错误，该数据块被主控标 记为坏块，坏块的产生与Ｎａｎｄ Ｆｌａｓｈ的制作工艺和读写次 数相关。主控制器自身会管理一张坏块映射表，记录坏块 的物理地址信息，防止将正常数据写入坏块。磨损平衡是 为了延长Ｆｌａｓｈ芯片的使用寿命，降低单一数据块的写入和 擦出次数，将写入操作平均分散到整个芯片中，防止坏块 的产生。
三、数据恢复方法 针对物理损坏的Ｕ盘或者ＳＳＤ移动硬盘，正常读写接 口已经不能使用，首先需要拆卸存储芯片。ＴＳＯＰ封装在芯 片的周围做出引脚，采用表面安装技术直接附着在ＰＣＢ板 的表面。可以使用热风枪将引脚吹化，取出芯片嵌入到 ＴＳＯＰ读卡器，获取数据。ＢＧＡ是球栅阵列封装，引脚以 圆形或柱状焊点按阵列形式分布在封装下面。由于引脚没 有暴露在外，通过热风枪焊接容易对数据造成损坏，可以 通过ＢＧＡ拆卸返修台取出芯片。然后通过ＢＧＡ读卡器获取 数据 。 读取芯片镜像后，需要研究逻辑地址到物理地址映射 规律。这也是Ｆｌａｓｈ芯片数据恢复的重点。由于操作系统在 写入数据时，经过主控制器进行了转换，所以逻辑上连续 扇区对应物理存储并不是连续的。从芯片读取到镜像后， 需要对芯片的数据存储规律进行分析，逆向主控芯片的映 射算法，还原出对应的文件系统。 Ｆｌａｓｈ芯片的最小写入单位是页，芯片物理存储结构包 含正常数据区和备用区。每页数据区一般是文件系统多个 连续扇区，大小是５１２的倍数。备用区包括坏块标记、 ＬＳＮ（逻辑地址编号）、ＥＣＣ校验码等。数据重组还原需 要分析备用区字节信息，找到字节代表的具体含义。首先 根据ＭＢＲ、ＤＢＲ、文件系统表等固有特征 ，查看数据存 储时是否有异或运算、字节交错和通道交错等。最后根据 ＬｓＮ对数据进行重组，生成芯片的逆向算法。 闪存芯片数据重组还原步骤如下： （１）闪存芯片拆卸，通过热风枪加热ＴＳＯＰ两侧引 脚，用镊子取下芯片； （２）芯片数据读取．将芯片嵌入到ＴＳＯＰ转换座，连 接读卡器，获取芯片原始数据； （３）数据存储规律分析，找出芯片块和页的布局方 式，是否有双通道，是否存在数据异或； （４）数据重组。编写程序根据备用区坏块标记去掉 坏块，根据ＭＢＲ、ＤＢＲ、文件系统表等固有特征扇区分析 ＬＳＮ在备用区位置，根据ＬＳＮ分析块号和扇区号。重新排 列扇区； （５）文件系统还原，根据文件系统特征，从数据重 组镜像中解析出文件系统，导出文件列表。 四、闪存芯片数据恢复实例 结合上述提到的数据恢复方法，本节对主控制器 ｓｋ６２０１ ａｂｔｃ ００５３７的Ｕ盘闪存芯片进行数据重组还原。该 存储芯片采用ＴＳＯＰ封装，内部封装两个芯片。按照前文所 说的步骤。通过热风枪将引脚吹化，然后将芯片嵌入到 ＴＳＯＰ读卡器。读取芯片数据生成镜像文件。 芯片容量总共１１０７２９６２５６字节，８１９２块；每块６４ 页，每页２１ １２字节。每页数据区２０４８个字节，包括４个扇 区，备用区６４个字节。备用区采用扇区间分布的方式，每 ５１２个字节后跟１Ｏ个字节作为ＥＣＣ校验，最后跟２４个字 节。从图２和图３对比中发现数据经过异或后存储，６１存储 成９Ｅ。
００４１ＥＦＦＯ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ ００ ００４ＩＦＯＯＯ ６１ ６１ ６ｌ ６１ ６１ ６１ ６１ ６ｌ ６ｌ ６ｌ ６１ ６ｌ ６１ ６ｌ ６１ ６１ ａ４６ｅ５６ａｅａ＾６ ６＾６６ ００４ＩＦＯｌＯ ６１ ６１ ６ｌ ６ｌ ６１ ６１ ６１ ６ｌ ６ｌ ６ｌ ６ｌ ６１ ６１ ６１ ６ｌ ６１ ｅａ＾ａ＾ａｅａ６６＾６６６ａ６
００４１ＦＯ２０ ６１ ６１ ６１ ６１ ６ｌ ６１ ６１ ６ｌ ６ｉ Ｏ０ Ｏ０ Ｏ０ ８０ Ｏ０ Ｏ０ ８０ ６ａａａ６０６６ｄ Ｏ０４１Ｆ０３０ ０Ｏ ００ ０Ｏ Ｏａ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０ Ｏ０
图２ Ｕ盘ｂ（ｔ文档原始数据
ＦＦ ＦＦ ０８ ６０ ＩＥ ５Ａ ２Ｃ ８Ｅ ｙ ｙｙ ｚ，Ｉ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ●●●Ｉ●●ｌＩｌｌ－ｌＩｌＩＩ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ ９Ｅ Ｉ●ＩＩ●●ｌＩ－－ＩＩＩ－ｌＩ ９Ｅ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ●●●●●ｌＩＩＩｙｙｙ＂／ｙ￣ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ｙｙｙｙ ＇’ ＇ ，ｍ
图３芯片镜像对应数据
Ｐｏｌｉｃｅ Ｔｅｃｈｎｏｌｏｇｙ ２０１６年第１期５１ ｝＝ ｛；！ ｝＝ ｛；： ｝＝ ｝＝ ｛；｛ ｌ＝ ｝＝｛；！｛；｛ 盯 ｝＝ ｛；｝｛；｛ ｆ＝ 兽｝ｌ；｛盯 ｝＝ 驱盯 ｛＝ ｛；｝｛；｝｛＝
赞 吟嚣 件 ＜＿ 嚣冀嚣冀像 节的引镜，｝、…ｗ＿圣ｌ至坩．璺１晏蜘” 妒．晏厂Ｈ下●１，一 卜 ５ ０ＯＯＯ００ＯＯ０；＝～一～～， ，Ｃ 晕，ｊ６Ｏ ００ ０ ００ ００ ０ Ｏ ００ ０ Ｏ ０律 告续组 Ⅷ ㈨㈣ ㈨㈣㈨…口口端一一一一一一一一一一一一一哪 分行 与，置善 裳臻 ．ｊ｛｝刚节页笋 莒軎罟吕 器 口口器器露 ５１２＋１０＋５１２＋３４。每５１２个字节有效数据后跟１０个字节的 ＥＣＣ校验码，最后３４个字节包括２４个字节芯片的备用区和 最后５１ ２个字节的校验码。下图是５１ ２字节数据区，１ ０字节 校验码，从ＦＦＢＦ开始又是数据区。 查看连续数据页的备用区： ０００ｉ ３９３６０ ７８ ３Ａ ９７ ＥＥ ＡＩ Ｃ３ ６６ ＤＢ ０ｌ ５Ｏ ２０ ＣＣ ３０ ０１ ＦＦ ＦＦ ｖ：Ｉ１Ｉ五∞，ｔＯ ｙｙ ０００１３９３７６ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ９０ ８５ Ｄ６ ８２ ＦＯ ４２ ７Ｄ Ｄ１ ２＾ＥＥ ｙ 聊＆０￣８８｝９－１ 图６ ６５页数据 ＵｏｕＺ ７ｕｊｕ＾ ｕ ， ３１ ７５ ＥＡ Ｂ ＾７Ａ Ｕ１ ｂⅡＺＣ（ ｕ ｊ｝ｔ Ｐ ｔ ０００２７０３２０ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ Ｅ０ ２Ｅ ５Ｆ ＤＦ ８０ ９Ａ ６６ ９２ ６９ １７ 图７ １２７页数据 发现连续６４页的备用区中有一个字节递增的，图５的 第１４个字节从Ｏ０到图７时递增到３Ｆ，所以６４个连续页组成 一个数据块。ｕ盘由两个存储芯片组成并进行封装，两个 芯片的镜像读取出来一共１ １０７２９６２５６字节，８１９２块。Ｕ盘 的存储容量是１０５７６１９９６８字节。由于芯片中除了有效数据 还存有数据的校验码和备用区，经过计算芯片总容量应该 是１０５７６１９９６８／２０４８ ２１ １２＝１０９Ｏ６７Ｏ５９２字节。发现芯片读 取出来的镜像大于芯片计算出来的容量，多出 １ １ ０７２９６２５６—１ ０ｇＯ６７０５９２＝１ ６６２５６６４字节。 继续对芯片连续的数据页进行分析发现如果每页最 后，第２０９１字节不是ＣＣ，则这一页不是正常数据，里面 的数据经过异或运算后无法在ｕ盘中找到该数据，说明该 块数据只有主控识别，操作系统无法访问。经过统计得出 第一块芯片有３８４０页，第二块有４０３２页，总共 １ ６６２５６６４字节，１ ２３块。发现正好是多出来的字节。 经过分析知道芯片的备用区存放数据的逻辑地址，下 面就是找出逻辑地址和物理地址的映射规律，首先查找 Ｕ盘的第一个扇区在芯片中的存放位置，Ｕ盘的第一个扇区 一般是引导扇区，数据有一定的存储规律，如下图： ｏ ｅｆｓｅｔ ０ １ ２ ３ ４ ５ ６ ７ ８ ９ １８ １ｌ ｌＺ １０ １４ １５ ＯＯＯ０Ｏ０００Ｏ０ ３３ ＣＯ ８Ｅ ＤＯ ８０ ００ ７０ Ｆ８ ５０ ０７ Ｓ０ ＩＦ ＦＣ ＢＥ １８ ７０ ３＾●¨Ｉ ｕＰ Ｐ ｕ Ｊ ＯＯＯＯＯＯＯＯ１６ ８Ｆ １８ ０６ ５０ ５７ ８９ Ｅ５ ０１ Ｆ３ Ａ４ Ｃ８日Ｅ ＢＥ ０７ ８１ ０４ ｃ ＰＷ ａ ｏ Ｅ ＊± ００８０００００３２ ３８ ２ｃ ７Ｃ ８９ ７５ １５ ８３ Ｃ６ ＩＯ Ｅ２ Ｆ５ Ｃ０ １０ ８８ １４ ８８ ８，ｌ ｕ● ６８Ｉ●１ ００００００００４８ ＥＥ ８３ Ｃ６ １０ ４９ ７４ １６ ３８ ２０ ７４ Ｆ８ ＢＥ １０ ０７ ４Ｅ ＡＯ １ｌ正Ｉｔ ８．ｔｏ Ｎ， ００００００００６４ ３Ｃ ９０ ７４ ＦＡ ＢＢ ０７ ００ ８｛０Ｅ ＣＤ １０ Ｅ日Ｆ２ ８９ ４６ ２５（ｔｕ Ｉ ｅ６ＩＦ≈ 图８ Ｕ盘第一个扇区 ０８７３１８５２８ ｃｃ ３Ｆ ７１ ２Ｆ｛３ ＦＦ ８３ Ｏ●ＡＦ Ｆ８ ＡＦ Ｅ０∞４１ Ｅ．８３ Ｉ’ｑ／ｅｙＩ ａ ６舳１ ００７３１８５４４‘Ｏ ８４ Ｆ８ Ａｉｒ Ａ８ ４６ １Ａ ＦＥ ＯＣ ｓＢ ３●４１ ４１ Ｆ８ ４８ ＦＢ釉ｄ—Ｆ ｐ【¨＾柏 ０８７３Ｉ８５６０ Ｃ７ Ｄ３ ８３ Ｆ６ ８Ａ．Ｅ＾７ｃ ３９￡Ｆ ｌＤ Ｏ＾３２ Ｅ７ ７４朗７４∞ｌｏ１６Ｉ ９ｉ ｔ·ｔ ０８７３１８５７６ １１ ７ｃ ３９ ＥＦ Ｂ６ ８Ｂ Ｅ９ Ｃ７ Ｄ３ ８日０９ ４１ ＥＦ Ｆ９ Ｂｌ Ｓ３ Ｉ ９ｉｑｌ６ＣＯ●Ａｉ￣￣Ｓ ０８７３１０５９２ ｃ３ ＦＦ ８８ ０５●●ＦＢ ＦＦ ４Ｂ ｆ１ ３２￡Ｆ ｌ‘ＯＤ ７６ Ｂ９ ＤＡ＾ Ｄ￣／Ｋ８２１ Ｖ‘Ｕ ０８７３１８６０８ ６０ ７５ Ｂ９ ｒＢ ４Ｂ Ｆ９ Ｃ３ Ｆｌ ｅＢ ＥＥ‘Ｂ Ｆ４ Ｃ３ Ｆ３ ８Ｂ ＦＡ １ｕ。 Ｒ ●ｉ％６五６１０ ……啪 ‘ ＾ Ｆ…ｑ ｏ Ｒ＾ － ＾ 口 ‘·ｍＡ，ａｌｎ’＇●ｆｔＮ¨ｌ一 图９芯片中对应数据 ０８７３２０６０８ ００ ５丑Ｄ８ ＤＣ＾７ ５５ ８９ ３Ｆ ＯＯ Ｏ０日２ ＣＣ ３Ｏ Ｏ０ ＦＦ ＦＦ ∞ｔ捌Ｉ， Ｉ１０ ｙｙ ０８７ ３２０６２４ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＤＢ ５７ ６２‘２ ３Ｄ ２９ ７８ ｃｃ ７３ ７４，， ， ｕＷｂＢ－》ｘ ｒ８ｔ 图１０该页备用区 ５２匿圜２０１６：￣－第１期 备用区中００００８２ＣＣ３０００就是数据逻辑地址的保存地 方，经过前面分析知道最后一个字节∞是块内页的偏移， 即ＯＯ一３Ｆ。字节ＣＣ是有效数据的标示。芯片中一页 ２１１２个字节。４个扇区，一块是２５６个扇区。选取任一扇区 ２５６００００。 ｌ ｏ１９４６６２７２ ６７ ３２ ＦＣ ９３ ４８ ｃＥ ５６ ７９ Ｏ０ ６４ ２７ ＣＣ ３０ ００卧ＦＦ ０２ｕＩＨＩＶｙ ｄ‘ｔｏ ｗ ｌ Ｏｌ ｑ｛６６２８８ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＦＦ ＣＡ １４ ８２ ＡＣ ２５ ８９ Ａ６ ５８ ０２ Ａ５ ｙ ｙｙｗ￡２ Ｉ：ｘＯ￥

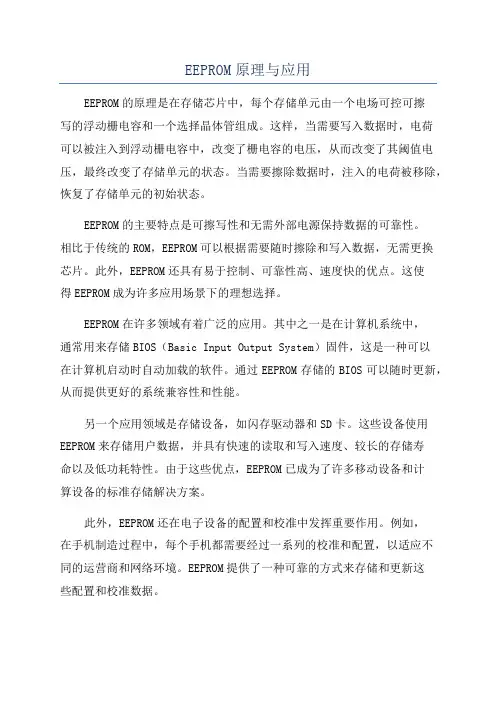

EEPROM原理与应用
EEPROM原理与应用EEPROM的原理是在存储芯片中，每个存储单元由一个电场可控可擦写的浮动栅电容和一个选择晶体管组成。
这样，当需要写入数据时，电荷可以被注入到浮动栅电容中，改变了栅电容的电压，从而改变了其阈值电压，最终改变了存储单元的状态。
当需要擦除数据时，注入的电荷被移除，恢复了存储单元的初始状态。
EEPROM的主要特点是可擦写性和无需外部电源保持数据的可靠性。
相比于传统的ROM，EEPROM可以根据需要随时擦除和写入数据，无需更换芯片。
此外，EEPROM还具有易于控制、可靠性高、速度快的优点。
这使得EEPROM成为许多应用场景下的理想选择。
EEPROM在许多领域有着广泛的应用。
其中之一是在计算机系统中，通常用来存储BIOS（Basic Input Output System）固件，这是一种可以在计算机启动时自动加载的软件。
通过EEPROM存储的BIOS可以随时更新，从而提供更好的系统兼容性和性能。
另一个应用领域是存储设备，如闪存驱动器和SD卡。
这些设备使用EEPROM来存储用户数据，并具有快速的读取和写入速度、较长的存储寿命以及低功耗特性。
由于这些优点，EEPROM已成为了许多移动设备和计算设备的标准存储解决方案。
此外，EEPROM还在电子设备的配置和校准中发挥重要作用。
例如，在手机制造过程中，每个手机都需要经过一系列的校准和配置，以适应不同的运营商和网络环境。
EEPROM提供了一种可靠的方式来存储和更新这些配置和校准数据。
总的来说，EEPROM作为一种可擦写的存储器，具有易于控制、可靠性高和速度快的特点，使其在计算机系统、存储设备、电子设备的配置与校准以及传感器数据存储等领域得到了广泛的应用。
随着技术的进步，EEPROM的存储密度和性能也在不断提高，将为更多的应用场景提供更好的解决方案。
15-2U盘等Flash软硬件故障恢复方法-第十五讲
7.1 Flash 芯片的型号
由此可以识别出芯片所属的厂家、规格、容量 以及制程分类等信息。以NAND Flash 芯片为例， TOSHIBA 的芯片型号一般以TC58 或TH58 开头 ；Samsung 的芯片型号一般以K9F 开头；Hynix 的芯片型号一般以HY 开头；Micron 的芯片型号 一般以MT29F 开头；Intel 公司现已收购了Micron ，其芯片型号一般以129F 开头；SanDisk 的芯片 型号一般以SDTNL 开头。
（2）联盛USBest：芯片型号为UT161、UT168 等。
（3）慧荣：芯片型号为SM32**。
（4）群联PNISON：芯片型号为UP10、UP12、UP13 等。
（5）我想iCreate：芯片型号为5128、6128、5127 等。
（6）芯邦：芯片型号为2090E、2091 等。
（7）擎泰SK：芯片型号为6211、6281 等。
第32页，共59页。
页
页是 NAND Flash 器件中的最小读写入单位，就类似于 硬盘中的扇区，但和硬盘扇区容量为512Byte 的倍数不同， 页的大小通常为528Byte 的倍数，即512+16。其中512Byte 为数据存储区，它又可以分为多个部分，通过NAND Flash 指令00h/01h/50h 可以分别对数据区的前半部、后半部和管 理区进行定位，由NAND Flash 内置的指针指向各自的首地 址；16Byte 为管理区，用于管理页中的校验信息、ID 号、 标记值等。其实硬盘也有管理区，只是硬盘的管理区存储在 于硬盘的电路板的处理器中或负磁道中
总线宽度
一个晶圆可能由上亿个晶体管组成，这些 晶体管就是Flash 存储芯片的最小存储单元， 每个晶体管可以存储1Bit 数据。和硬盘一样， 存储在Flash 存储芯片中的数据也是用0 和1 表 示。最小存储单元以8 位（Byte，字节，x8 器 件）或16 位（Word，字，x16 器件）为单位 组成总线宽度（位线bit line），具体是8 位还 是16 位，由Flash 存储芯片的规格决定
清除手机数据的原理是
清除手机数据的原理是清除手机数据是指将手机内部的存储数据进行删除或格式化，从而达到清空手机所有数据的目的。
清除手机数据的原理可以从技术角度和逻辑角度两个方面来解释。
从技术角度来看，清除手机数据的原理主要涉及到数据存储和处理的硬件和软件技术。
手机内部数据存储主要通过闪存存储技术来实现，包括NAND闪存和eMMC闪存等。
当进行数据清除时，实际上是将存储在这些闪存芯片中的数据进行擦除操作，以确保数据无法被恢复。
数据清除操作通常可以通过手机系统自带的恢复出厂设置功能来完成，也可以通过专用的数据清除工具来实现。
这些工具在进行数据清除时，会按照一定的算法和流程，将存储芯片中的数据进行覆盖和擦除，从而达到清除数据的目的。
从逻辑角度来看，清除手机数据的原理主要是通过逻辑操作来实现数据的清空。
手机内部的数据存储不仅包括用户的文件和应用数据，还包括系统文件和设置等。
当进行数据清除操作时，实际上是将手机系统的各项设置重置为出厂状态，并将用户的文件和应用数据进行删除。
这样一来，虽然数据在物理层面上并没有被立即擦除，但是在逻辑上已经无法被访问和使用，达到了清除数据的效果。
在实际操作中，清除手机数据一般会使用不同程度的数据清除方法，包括普通删除、恢复出厂设置、数据擦除和物理销毁等。
普通删除只是将文件的指针删除，而文件实际上还存在于存储介质中，可以通过数据恢复工具来进行恢复。
恢复出厂设置是将手机系统恢复到初始状态，但是存储芯片中的数据并没有立即擦除。
数据擦除是通过专门的清除工具来对存储介质进行彻底的擦除操作，确保数据无法被恢复。
物理销毁则是通过破坏手机存储介质的方式，达到确保数据无法被访问和恢复的目的。
总的来说，清除手机数据的原理涉及到技术、逻辑和实际操作等多个方面。
只有根据不同的需求和安全要求，选择合适的数据清除方法，才能确保手机数据得到有效清除。
Flash存储器的冗余实现
Flash存储器的冗余实现王凤鸣;胡凯;黄诚【摘要】Flash存储器是在20世纪80年代末逐渐发展起来的一种新型半导体非挥发性存储器,它具有结构简单、高密度,低成本、高可靠性和系统的电可擦除性等优点,是当今半导体存储器市场中发展最为迅速的一种存储器.文章对Flash存储器的发展现状及发展趋势进行了介绍,分析了Flash存储器的工作机理;并针对Flash 存储器是一种数据正确性非理想的器件,在使用中可能会有坏损单元,探讨了Flash 存储器冗余技术的种类和实现方法.【期刊名称】《电子与封装》【年(卷),期】2010(010)005【总页数】3页(P30-32)【关键词】FLASH存储器;冗余技术;非挥发【作者】王凤鸣;胡凯;黄诚【作者单位】中国电子科技集团公司第58研究所,江苏,无锡,214035;中国电子科技集团公司第58研究所,江苏,无锡,214035;中国电子科技集团公司第58研究所,江苏,无锡,214035【正文语种】中文【中图分类】TN4021 Flash Memory现状及发展趋势闪速存储器（Flash Memory）是一类非易失性存储器 NVM（Non-Volatile Memory），即使在供电电源关闭后仍能保持片内信息；而诸如 DRAM、SRAM 这类易失性存储器，当供电电源关闭时片内信息随即丢失。
Flash Memory 集中了其他类非易失性存储器的特点：与 EPROM 相比较，闪速存储器具有系统电可擦除和可重复编程等明显的优势，也不需要特殊的高电压（某些第一代闪速存储器也要求高电压来完成擦除和 / 或编程操作）；与 EEPROM 相比较，闪速存储器具有成本低、密度大的特点。
其独特的性能使其广泛地应用于各个领域，包括嵌入式系统，如PC 及外设、电信交换机、蜂窝电话、网络互联设备、仪器仪表和汽车器件，同时还包括新兴的语音、图像、数据存储类产品，如数字相机、数字录音机和个人数字助理（PDA）。

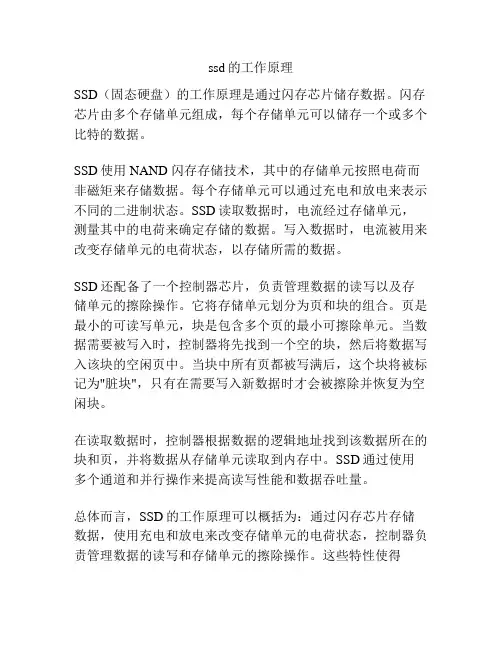

ssd的工作原理
