钢铁常温发黑设备生产线设计
钢铁常温发黑剂配方
钢铁常温发黑剂配方钢铁常温发黑剂配方钢铁常温发黑剂是一种化学试剂，用于使钢铁表面变成黑色。
这种剂可以在不改变钢铁结构的情况下，为钢铁赋予不同的颜色。
经过多年的研究和开发，科学家们已经得出了一种高效的配方。
现在，我们将为您介绍钢铁常温发黑剂配方及其工艺流程。
1.原材料准备苯乙烯、氯化亚铁、四氯化铁、硫酸铜和硝酸铜是制造钢铁常温发黑剂的重要原料。
这些化学试剂在市场上易获得，价格也适中。
在制备剂的过程中，工人必须注意保护自己的健康，遵守化学试剂的使用规范。
2.配料将苯乙烯、氯化亚铁、四氯化铁、硫酸铜和硝酸铜按一定比例配制成混合液。
由于化学试剂的性质可能会相互影响，因此必须按照正确的比例添加试剂，并进行充分混合。
使用密闭容器使混合液充分反应，产生剂。
3.过滤过滤是制备过程中非常重要的一步。
将剂过滤掉残留物和杂质，确保剂的质量和效果。
使用干净的滤芯或过滤纸保持过滤的费任净，这将有助于生成一个纯净的、高效的剂。
4.试验在使用钢铁常温发黑剂之前，必须进行必要的试验。
将剂涂在钢铁表面，等待一段时间后，检查是否满足要求。
试验的目的是确定剂的功效，以及如何使用钢铁常温发黑剂来获得完美的效果。
5.使用使用钢铁常温发黑剂时，要将其涂在钢铁表面上，并且使用化学试剂的压力机或漆枪使其均匀涂在整个表面。
在涂抹过程中，请务必在安全的环境下进行，并确保良好通风。
6.结束制备剂和使用钢铁常温发黑剂的过程中，必须严格遵守所有安全规定，以免发生不可预测的事故。
在剂的制作和钢铁表面应用的完美结果之后，不要将剂和化学试剂随意处理，要按照规定的程序正确处理并妥善储藏。
总而言之，钢铁常温发黑剂在钢铁工业中起着关键的作用。
经过多年的研究和开发，我们现在已经开发出了高效的配方，并成功地将钢铁的表面涂成了黑色。
当然，在使用这种化学试剂时，我们必须十分小心，确保工艺过程的安全和剂的质量。
铸铁及钢件的发黑处理
铸铁及钢件的发黑处理一、发黑技术的种类：钢制件的表面发黑处理，也有被称之为发蓝的。
磷化发黑主要是指中温磷化发黑，也叫特种磷化液，这一工艺是需要加温到55摄氏度左右，适用于铸铁、中碳钢、高碳钢等材料，易于操作，得到黑色或是黑灰色磷化膜。
化学镀黑镍，适用于不锈钢、电镀镍等镀件上的直接镀镍，也适用于铝、铝合金的直接镀镍，目前这种工艺很受市场欢迎。
现在市场上最常用的发黑技术其实是以下两种碱性发黑与常温发黑，传统发黑（既碱性发黑），这种传统的钢铁发黑（发兰）是在135-150摄氏度的碱性溶液中进行的，处理时间长达1-1.5小时，能耗高，效率低，污染重，目前很多企业已经正在换用现在流行的钢铁常温发黑剂，它不仅发黑质量好，无污染，也很节能，大大提高了企业的工作效率。
弥补了传统发黑的缺陷；要注意的是常温发黑工艺对于低碳钢的效果不太好，表面效果也不是很好，但是A3钢用碱性发黑好一些。
还有一种发黑是蒸汽发黑，比较适用于冶金产品。
二、常温发黑工艺的介绍：作用与用途钢铁常温发黑剂具有溶液稳定、发黑时间短色泽适宜、使用工艺方便简单，原材料充足、成本低等优点，特别是发黑膜层的附着力，抗腐蚀能力明显优于原产品。
它具有无污染、省能源、无钢型选择性等特点。
为解决长期存在的碱性高温发黑污染大、耗能高，选择钢性等问题开辟了新的途径，为各厂家钢铁制品发黑处理提供了理想的先进工艺。
本产品广泛用于机械零件、标准件、工艺产品、弹簧等工业部门的钢铁零部件表面发黑装饰及防护处理。
主要特点主要特点：(颜色黑，附着力好，防腐性高，做工时间短)1、节约能源。
发黑完全不需用电，同碱性高温发黑比，节电100%。
2、提高工效。
碱性发黑需40-80分钟，本发黑剂只需1-5分钟。
3、发黑成本低。
设备简单、只需塑料、陶瓷槽、盆即可，而且操作容易。
4、工艺适应性强。
对钢性无选择，含碳量不同和表面加状态不同的钢铁零件均能获得整体表面颜色的一致效果，而且发黑后的工件，既可脱水油封闭；又可热浸油封闭。
钢管钢铁等零件的发黑处理简介.pdf
钢管钢铁等零件的发黑处理简介Via 常州精密钢管博客1 概述：1.1 钢铁制品在空气中与氧接触，表面会形成一层氧化物薄膜。
但自然成膜大多数不够致密完整，因而也不能防止金属继续被氧化腐蚀。
而发黑处理，是人为形成致密氧化膜的化学方法，在钢铁制品的防腐处理中常被应用。
1.2 钢铁氧化处理方法很多，有碱性氧化法、无碱氧化法、高温气体氧化法和电化学氧化法等。
工业上，曾经广泛采用的是碱性氧化法。
1.3 碱性氧化法的特点是，色泽美观、无氢脆、有弹性、膜层厚（0.5-1.5μm），对零件的尺寸和精度无显著影响，对零件残余应力也有一定消除作用。
1.4 发黑处理：是将钢铁金属零件浸没在很浓的碱和氧化剂的溶液中，在一定温度下加热、氧化，使金属表面生成一层均匀致密而且与基体金属表面结合牢固的四氧化三铁薄膜的工艺。
这层薄膜，对金属表面的防腐有很好的作用。
由于实际生产中受各种因素的影响，这层薄膜的颜色有蓝黑色、黑色、蓝色（所以有时又称发蓝）等等。
1.5 发黑处理的目的主要有以下三点：一是对金属表面起防锈作用。
二是增加金属的美观光泽。
三是部分消除工件的残余应力。
2 氧化膜形成的基本原理2.1 原理：钢铁零件在很浓的火碱（NaOH）和氧化剂（亚硝酸钠NaNO2或硝酸钠NaNO3）溶液中加热，开始表面受到NaOH的微腐蚀作用，析出亚铁离子，亚铁离子与火碱和氧化剂起作用，生成亚铁酸钠（Na2FeO2）和铁酸钠（Na2Fe2O4），然后再由铁酸钠与亚铁酸钠进一步起作用，生成四氧化三铁（Fe3O4）。
其化学反应方程式如下：在氧化剂的存在下，铁与碱作用生成亚铁酸钠：3Fe+NaNO2+5NaOH→3Na2FeO2+NH3↑+H2O亚铁酸钠向溶液里扩散与氧化剂相遇，进一步氧化成铁酸钠（Na2Fe2O4）：8Na2FeO2+NaNO3+6H2O→4Na2Fe2O4+NH3↑+9NaOH或：6Na2FeO2+NaNO2+5H2O→3Na2Fe2O4+NH3↑+7NaOH铁酸钠与未被氧化的亚铁酸钠作用，生成四氧化三铁（Fe3O4）保护膜：Na2Fe2O4+Na2FeO2+H2O→Fe3O4↓+4NaOH由于某些情况，在形成四氧化三铁膜的同时，有部分铁酸钠水解，生成红色的氧化铁水合物（Fe2O3▪mH2O）沉淀于工件表面上，表现为红锈或棕绣。

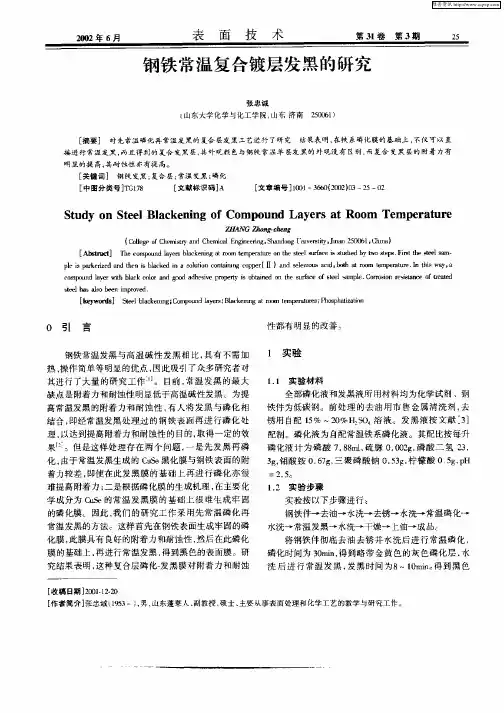

钢铁常温复合镀层发黑的研究
ｓ ｄ ｈ ｓａ ｏｂ ｅ ｒ ｖ ｄ ｔ ． ａ ｌ ｅ ｎ ｉ ｏ ｅ ｅ ｓ ｍｐ
， ａ
ｃｍｐ ｕ ｄｌｙｒｗｔ ｌ ｋｃ ｌｒａ ｄｇ ｏ ｄ ｅｉ ｒｐ ｍ ｂ ・ｄ０ ｈ ｕｆｃ ｆｓ ｅ 瑚 ｐ Ｃ ｒ ｓ ｎ ｒｓ ｔｎ ｅｏ ｅ ｔ ｏ ｏｎ ｅ ｉ ｂａ ｏｏ ｎ ｏｄ ａ ｈ ｓ ｅ ｐｏｅ ｆｉ ０ ｔ ｒ １ ｔｅｓｒａｅ ｏ ｔ ｌｓ ａ ｈ ｃ ｖ ｓ ｅ ２ ｅ ｋ． ｏｒ ｉ ｅｉａ ｃ ｔ ａｅ ｏｏ ｓ ｆ ￣ ｄ
＝ ２． 。 ５
化， 由于常温发黑生成的 ＣＳ 黑化膜与钢铁表面的附 ｕｅ 着 力较 差 ， 即使在 此发 黑 膜 的基 础 上 再 进行 磷 化 亦很
难 提 高 附着 力 ； 是根据 磷化 膜 的生成机 理 ， 二 在主要 化 学 成分 为 ＣＳ ｕｅ的常 温 发 黑膜 的基 础 上很 难 生 成 牢 固 的磷化 膜 。因此 ， 们 的研 究工 作 采 用 先常 温 磷 化再 我 常温 发黑 的方法 这样 首先 在钢铁 表面生 成 牢固 的磷 化膜 ， 此膜 具有 良好 的附着力 和耐蚀 性 ， 后在 此磷化 然 膜 的基础上 ， 再进 行常 温发黑 ， 到黑色 的表 面膜 。研 得
１２ 实验 步骤 ．
实 验按 以下 步骤进行 ；
钢铁件一去油一水洗一去锈一水洗一常温磷化一 水洗一 常温 发黑一 水洗一 干燥 一 上油一成 品 。 将钢铁件彻底去油去锈并水洗后进行常温磷化 ， 磷 化 时间为 ３ｒｎ得到 略 带 金黄 色 的灰色 磷 化层 ， ０ ｉ， ａ 水 洗 后 进 行 常 温发 黑 ， 黑 时 间 为８～ｌｍｎ 得 到 黑 色 发 Ｏ ｉ。

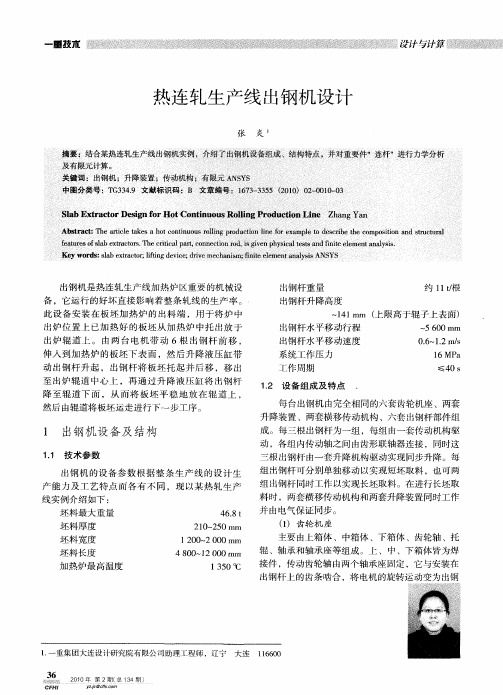

热连轧生产线出钢机设计
出钢 杆 升降 高度
～
出钢 杆水 平 移动行 程
出炉 辊 道 上 。 由 两 台 电 机 带 动 ６根 出 钢 杆 前 移 ，
出钢 杆水 平移 动 速度
安装 ，轴 承座采 用剖 分式 。
（）横 移 传动机 构 ３
现升降 （ 图 １ 。 由于该结 构采用液压缸 过多 ， 见 ） 因此要保证 ６ 个液压缸同步动作非常困难 ，这样会
导致 ６个 连杆 受力 不 均 。而本 实例设 计 采用 了两 个 液压 缸 ，由每个液 压 缸分别 驱 动三个 连 杆升 降 ，这
料时 ，两套横移传动机构和两套升降装置同时工作
并 由电气保 证 同步 。
（） 齿轮 机座 １
主要由上箱体 、中箱体 、下箱体 、齿轮轴 、托
辊 、轴 承 和轴 承座 等组 成 。上 、中 、下 箱体 皆为焊
接件 ，传 动 齿轮 轴 由两个 轴 承座 固定 ，它 与安 装在
出钢 杆上 的齿条 啮合 ，将 电机 的旋转 运动 变为 出钢
￡
一
Ｕ ｔ
１
血ｊ ｈ ｛｛ ｌ 臼｝ 篦 。高 ｝
每 台出钢机由完全相同的六套齿轮机座 、两套 升降装置 、两套横移传动机构 、六套 出钢杆部件组 成。每三根出钢杆为一组 ，每组 由一套传动机构驱 动 ，各组 内传 动 轴之 间 由齿形 联 轴器 连接 ，同时这
三根 出钢杆 由一 套升 降 机构 驱动 实现 同步 升 降 。每 组 出钢杆 可分 别 单独 移 动 以实现 短坯 取料 ，也 可两 组 出钢杆 同时工作 以实现 长坯 取 料 。在进 行长 坯取
一种环保型钢铁常温发黑剂及其制备方法
一种环保型钢铁常温发黑剂及其制备方法是一种可用于钢铁表面处理的发黑剂，其制备方法如下：
按照配方将鞣酸、硫代硫酸钠、乙二胺四乙酸（EDTA）、氯化钾、醋酸钠、硫酸亚铁等化学原料按照一定比例混合。
在混合液中加入一定量的水，搅拌均匀，直至化学原料充分溶解。
将制得的发黑剂涂刷于待处理的钢铁表面，使之充分覆盖。
将覆盖有发黑剂的钢铁制品放置于通风处，静置一段时间，待表面产生一定的氧化反应后即可达到所需的发黑效果。
该发黑剂采用了环保型的化学原料，不含有害物质，制备过程简单，易于操作。
同时，该发黑剂在常温下就可以实现发黑效果，不需要进行高温处理，能够有效地节约能源和环保，适用于各种钢铁制品的表面处理。
年产125万吨1700冷轧带钢车间设计
年产125万吨1700冷轧带钢车间设计1. 引言本文档旨在对年产125万吨1700冷轧带钢车间进行设计。
该车间的目标产能为每年产出125万吨的1700冷轧带钢产品。
设计方案应确保生产过程的高效性、安全性和可靠性，同时兼顾节能环保要求。
2. 车间布局为了实现125万吨的产能目标，车间布局方面需要充分考虑生产线的数量、长度和配置。
在车间布局设计中，应遵循以下原则： - 合理利用空间，平衡生产线之间的距离和流程优化； - 设计通道和道路以方便物料和设备的运输； - 进行详细的工序流程规划，确保生产线的顺畅和协调； - 预留足够的储备空间，以应对未来扩建和设备更换的需要。
3. 设备选型在车间设计中，设备选型是关键的环节之一。
针对年产125万吨1700冷轧带钢的目标产能，应选择高效、可靠和先进的设备，并确保其适应现有的车间布局和生产流程。
设备选型方面应考虑以下因素： - 设备的产能和稳定性； - 设备的能耗和效率； - 设备的使用寿命和维护成本； - 设备的安全性和环保要求。
4. 生产流程年产125万吨1700冷轧带钢车间的生产流程包括以下主要步骤： 1. 原料准备：包括钢坯的入库和质检过程。
2. 热轧：将钢坯进行预热和轧制，得到热轧带钢。
3.酸洗：对热轧带钢进行酸洗处理，以去除表面氧化物和杂质。
4. 退火：对酸洗后的带钢进行退火处理，以改善材料的力学性能。
5. 冷轧：将退火后的带钢进行冷轧，得到最终的冷轧带钢产品。
6. 表面处理：对冷轧带钢进行表面处理，以提高表面质量和防锈性能。
7. 包装和出货：对成品冷轧带钢进行包装和出货。
5. 厂区环境与设施除了车间设计，厂区环境和设施也需要考虑。
厂区环境和设施应具备以下要求：- 具备充足的生产用电和供水能力； - 配备有效的废水和废气处理设施，确保符合环保要求； - 考虑员工的生活设施，如员工宿舍、餐厅、停车场等； - 安全设施齐备，包括消防设备、通风设备等。
钢铁企业大型关键设备梳理评估
钢铁企业大型关键设备梳理评估一、钢铁企业大型关键设备的重要性在钢铁企业的生产过程中，大型关键设备起着至关重要的作用。
这些设备就像是钢铁生产的“心脏”和“大脑”，没有它们，整个生产流程就无法正常运转。
比如说炼铁高炉，它是钢铁生产的核心设备之一，就像一个巨大的“熔炉”，将铁矿石等原料熔炼转化为铁水，为后续的炼钢等工序提供基础原料。
再比如说轧钢机，它能把钢坯轧制成为各种规格的钢材产品，满足市场的不同需求。
可以说，这些大型关键设备的稳定运行，直接关系到钢铁企业的生产效率、产品质量以及经济效益。
二、常见的大型关键设备种类1. 炼铁设备高炉：如前面所说，它是炼铁的主要设备。
现代高炉一般都非常高大，内部结构复杂，通过一系列的物理和化学反应，将铁矿石还原成铁水。
烧结机：用于将铁矿粉、焦粉等原料烧结成具有一定强度和粒度的烧结矿，为高炉提供优质的原料。
2. 炼钢设备转炉：是目前最主要的炼钢设备之一，它通过向铁水中吹入氧气等方式，去除杂质，调整成分，将铁水炼成钢水。
电炉：主要利用电能来加热和熔化废钢等原料进行炼钢，具有环保、高效等优点，适合生产一些特殊品种的钢材。
3. 轧钢设备热轧机：在高温状态下对钢坯进行轧制，生产出各种规格的热轧钢材，具有生产效率高、产品质量好等特点。
冷轧机：在常温下对钢材进行轧制，能生产出精度更高、表面质量更好的冷轧钢材，主要用于生产汽车、家电等行业所需的薄板钢材。
三、设备梳理评估的方法对于钢铁企业的大型关键设备，需要进行定期的梳理评估，以确保它们的性能和状态良好。
具体的评估方法可以从以下几个方面入手：1. 设备性能评估生产效率：通过统计设备的实际产量与设计产能的对比，分析设备是否达到预期的生产效率。
如果生产效率较低，需要进一步查找原因，比如设备是否存在故障、工艺参数是否合理等。
产品质量：检查设备生产的产品质量是否符合标准要求，比如钢材的尺寸精度、力学性能等。
如果产品质量存在问题，可能是设备的精度不够、维护保养不到位等原因导致的。
钢铁常温发黑研究的开题报告
钢铁常温发黑研究的开题报告一、选题背景在日常生活中，经常会发现钢铁材料在长时间暴露在空气中后，其表面会逐渐变黑。
这是因为钢铁材料表面的铁元素与空气中的氧气发生化学反应，形成了氧化铁（FeO）和氧化铁水合物（Fe(OH)2），从而使其表面呈现出黑色。
然而，钢铁材料的颜色变化会影响到其外观质量和性能，尤其是在某些重要应用领域，如钢结构建筑、汽车制造、航空航天、海洋工程等领域，钢铁材料颜色变化可能会给使用者带来一定的经济损失和安全隐患。
因此，钢铁材料常温发黑的研究具有一定的实际应用价值和科学研究意义。
二、研究意义对于钢铁材料常温发黑的研究，具有以下意义：1. 探究钢铁材料表面黑化的机理：了解和分析钢铁材料表面黑化的机理，可以从根本上避免或减小其可能带来的成本和安全隐患，并为钢铁材料性能改进提供参考。
2. 优化钢铁材料的防腐性：常温黑化现象说明钢铁材料表面发生了氧化反应，因此防腐涂层、表面处理等措施在钢铁材料保护中具有重要作用，通过对常温黑化机制的探究，能够更好地优化防腐材料的组成和施工工艺。
3. 研究表面处理及其对钢铁材料性能的影响：在工程实践中，表面处理不仅用于钢铁材料的防锈、除污、润滑等方面，而且还可以显著影响钢铁材料的耐磨性、硬度、粘着性等性能。
因此，研究表面处理方法及其对钢铁材料性能的影响，有助于提高钢铁材料的质量和性能。
三、研究内容本研究将围绕以下内容展开：1. 首先，探究钢铁材料表面黑化的机理，通过对实验室中模拟空气环境下的长期暴露试验及其表面元素分析，分析常温黑化的机理，包括元素化学反应、电化学反应和物理机制等方面。
2. 探究表面处理方法对钢铁材料常温黑化的影响，包括表面涂层、覆盖物和电化学处理等方法，比较不同方法对钢铁材料防腐性和美观性的影响。
3. 分析钢铁材料表面黑化过程中的规律和特点，探究黑化程度与时间、温度、湿度等因素之间的关系，结合实验数据建立黑化过程的数学模型。
四、研究方法1. 采用实验室中模拟空气环境的长期暴露试验方法，通过对不同种类的钢铁材料，包括冷轧钢板、镀锌钢板等进行常温黑化实验，调查黑化机理及其影响因素，分析表面元素变化的原因。
钢铁常温发黑液具体配方
钢铁常温发黑液具体配方钢铁在常温下发黑可以采用多种方法，其中一种常用的方法是使用一种称为“黑化液”的特殊化学液体。
下面是一种钢铁常温发黑液的具体配方和制备过程。
配方如下：-亚硝酸钠：1克-硝酸银：1克-氯化胺：0.5克-氯化钙：0.5克-氢氟酸：1克-氢氧化钠：1克-氢氧化铜：0.5克-硝酸：5克-氯化钠：5克-蒸馏水：适量制备过程：1.将亚硝酸钠溶解在适量的蒸馏水中，形成亚硝酸钠溶液。
2.将硝酸银溶解在一些蒸馏水中，形成硝酸银溶液。
3.将氯化胺和氯化钙在适量的蒸馏水中溶解，并混合在一起。
4.将氢氧化钠溶解在一些蒸馏水中，形成氢氧化钠溶液。
5.将氢氧化铜溶解在适量的蒸馏水中，形成氢氧化铜溶液。
6.将硝酸溶解在一些蒸馏水中。
7.将氯化钠在适量的蒸馏水中溶解。
8.将亚硝酸钠溶液和硝酸银溶液慢慢混合在一起，加入氯化胺和氯化钙溶液，并搅拌均匀。
9.将氢氧化钠溶液和氢氧化铜溶液逐渐倒入混合物中，并搅拌均匀。
10.将硝酸溶液和氯化钠溶液混合在一起，并搅拌均匀。
11.将步骤8、9和10中得到的三个混合物混合在一起，并搅拌均匀。
12.最后，将制备好的黑化液过滤并保存在密封容器中，以备使用。
使用方法：1.将需要发黑的钢铁制品浸泡在黑化液中，浸泡时间可以根据所需的发黑程度来确定。
2.取出钢铁制品后，将其表面清洗干净，并用干燥的布擦拭。
3.最后，请注意安全，避免皮肤接触黑化液。
这只是一种常见的钢铁常温发黑液的配方，具体配方可能会因制造商和具体要求而有所不同。
在使用黑化液时，请遵循安全操作规程，并根据具体情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢铁常温发黑生产线示意图
工件 化学除油 水洗 酸洗活化 水洗 水洗 常温发黑 水洗 浸脱水防锈油
溢流口 沥油台
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
隔层
注： 为溢流口， 为排水阀。
说明： 排水阀
㈠、槽体的要求
1. 槽体可用玻璃钢、聚丙烯板（PP板）、PVC板、聚四氟乙烯板(PTFE板)等耐酸碱腐蚀的材料制作，除③号和⑥号槽体外其他槽体也可用不锈钢材
料制作。
2. ①号化学除油槽需安装加热设备，一般采用电加热管、蒸汽管等加热。槽体是不锈钢材质的，也可采取炭火、蜂煤、焦炭、块煤等加热。有条件
的可安装温度控制设备和除浮油设备。
3. 槽底应设置便于清洗的排水阀，水洗槽应设置进水阀和溢流口。
4. ⑧号浸脱水防锈油槽应设置离槽底10~20厘米高的网状或孔状隔层（或挡板），排水阀设在隔层底下。槽上面可增设一个沥油回收台，回收工件
带出的脱水防锈油。
㈡、槽体尺寸大小：（根据客户工件尺寸大小，处理能力决定）
常温发黑槽的尺寸;
长（mm） 宽（mm） 高（mm）
1200 800 1200
㈢、钢铁常温发黑详细工艺参数见HH902-Ⅱ钢铁常温发黑工艺流程表。
HH902-Ⅱ钢铁常温发黑工艺流程表
①化学除油
使用HH-102以1:10的比例兑水加温到80度左右使用。除油时间看工件表面油污定。除油效果不明显时添加脱
脂剂或更换槽液。
②水洗
直接适用清水清洗。工件表面均匀挂水为除油干净
③酸洗活化
④水洗
⑤水洗
⑥常温发黑
⑦水洗
⑧浸脱水防锈油
使用以盐酸为基体的除油活化工作液直接浸泡
在清水里添加常温发黑预处理剂HH902-ⅡA0.3-0.5%进行清洗。采用PH试纸测试PH值为2-3时更换槽液。
在清水里添加常温发黑预处理剂HH902-ⅡA0.3-0.5%进行清洗。采用PH试纸测试PH值为2-3时更换槽液。
使用常温发黑处理剂HH902-ⅡB以1:4-6的比例兑水使用，发黑时间过长或发黑效果不明显时更换发黑工作
液
直接使用清水漂洗。
发黑后的工件泡在HH932脱水防锈油里5分钟后拿出沥干，包装入库。
