某难处理金矿石的工艺矿物学研究
２０１１年第５期 有色金属（选矿部分） ・ １ －
ＤＯＩ：１０．３６３９，ｊ．ｉｓｓｎ１６７１－９４９２．２０１１．０５．００１
某难处理金矿石的工艺矿物学研究
李艳峰
（北京矿冶研究总院矿物加工科学与技术国家重点实验室，北京１０００７０）
摘 要：对某地金矿石进行系统工艺矿物学研究。矿石含金６．４５ ｇ／ｔ，其中金多以次显微金形式产出，金的主要载 体矿物是黄铁矿，然而黄铁矿的嵌布粒度很细，尤其是微细粒黄铁矿的占有率高达３５．３５％，研究表明该矿石为难处理金 矿石。 关键词：次显微金；微细粒；黄铁矿；难处理 中图分类号：ＴＤ９１ 文献标识码：Ａ 文章编号：１６７１—９４９２（２０１１）０５—０００１—０４
Ｐｒｏｃｅｓｓ Ｍｉｎｅｒａｌｏｇｉｃａｌ Ｒｅｓｅａｒｃｈ ｏｎ ａ Ｒｅｆｒａｃｔｏｒｙ Ｇｏｌｄ Ｏｒｅ
ＬＩ Ｙａｎｆｅｎｇ （Ｓｕｂ－ｉｎｓｔｉｔｕｔｅ ｆｏｒ Ｍｉｎｅｒａｌ Ｔｅｓｔｉｎｇ ｏｆ Ｂｅｉｊｉｎｇ Ｇｅｎｅｒａｌ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｍｉｎｉｎｇ ａｎｄ Ｍｅｔａｌｌｕｒｇｙ，Ｂｅｉｊｉｎｇ １０００７０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｐｒｏｃｅｓｓ ｍｉｎｅｒａｌｏｇｉｃａｌ ｒｅｓｅａｒｃｈ ｏｎ ａ ｇｏｌｄ ｏｒｅ ｉｓ ｃａｒｒｉｅｄ ｏｕｔ．Ｔｈｅ ｒｅｓｕｌｔ ｓｈｏｗｓ ｔｈａｔ ｔｈｅ ｇｏｌｄ ｃｏｎｔｅｎｔ ｉｓ ６．４５ ，ｅｘｉｓｔｉｎｇ ｍａｉｎｌｙ ｉｎ ｓｕｂｍｉｃｒｏｓｃｏｐｉｃ ｇｏｌｄ，ａｎｄ ｔｈｅ ｍａｉｎ ｃａｒｒｉｅｒ ｍｉｎｅｒａｌ ｉｓ ｐｙｒｉｔｅ Ｔｈｅ ｄｉｓｓｅｍｉｎａｔｉｏｎ ｓｉｚｅ ｏｆ ｐｙｒｉｔｅ ｉｓ ＳＯ ｆｉｎｅ ｔｈａｔ ３５．３５％ｉｓ ｍｉｃｒｏ－ｆｉｎｅ．Ｒｅｓｅａｒｃｈ ｒｅｓｕｌｔｓ ｓｈｏｗ ｉｔ ｉｓ ａ ｒｅｆｒａｃｔｏｒｙ ｇｏｌｄ ｏｒｅ． Ｋｅｙ ｗｏｒｄｓ：ｓｕｂｍｉｃｒｏｓｃｏｐｉｃ ｇｏｌｄ；ｍｉｃｒｏ－ｆｉｎｅ；ｐｙｒｉｔｅ；ｒｅｆｒａｃｔｏｒｙ
我国黄金资源较丰富，位于南非、俄罗斯、美
国、澳大利亚、加拿大等国之后，居世界第六位， 主要为含金石英脉型及破碎带蚀变岩型。由于易选
金日益减少，从低品位或难选难冶矿中提取金势在
必行，其中含硫微细浸染型金矿是我国重要的黄金 资源，这种矿石中金主要呈细粒、显微及次显微金
与黄铁矿或毒砂等硫化物共生，采用常规氰化浸出 金时极难处理。对这类型矿石进行系统的工艺矿物
学研究，能为充分开发利用低品位、难选冶金矿石
提供科学的基础数据，对其他类型矿石的研究利用 亦有参考价值。 １ 矿石性质
原矿化学成分分析结果见表１，碳的物相分析
结果见表２。
表２ 碳的物相分析结果
Ｔａｂｌｅ ２ Ａｎａｌｙｓｉｓ ｒｅｓｕｌｔｓ ｏｆ ｃａｒｂｏｎ ｐｈａｓｅ ／％ 相别 碳酸盐中的碳 有机碳 石墨 合计 质量分数 ０．６７ ０．０１ ０．３ １ ０．９９ 占有率 ６７．６８ １．Ｏ１ ３１．３１ １００．０
该矿石为含金６．４５ ｇ／ｔ的金矿石，并伴生２４．１
表１ 原矿化学成分分析结果 Ｔａｂｌｅ １ Ａｎａｌｙｓｉｓ ｒｅｓｕｌｔｓ ｏｆ ｃｈｅｍｉｃａｌ ｃｏｍｐｏｓｉｔｉｏｎ ｏｆ ｒｕｎ－ｏｆ－ｍｉｎｅ ｏｒｅ ／％ 望坌 皇 ！ ． 坐 里！ 质量分数 ６．４５ ２４．１ ０．０３８ Ｏ．１２ ０．００９ ３．３７ ３．４４ ８１．２４ ３．３３ １．０１ ３．６８ Ｏ．２３ Ｏ．９７ ０．０８８ ０．１３ 其中：Ａｕ，Ａｇ的单位为 。
收稿日期：２０１１—ｏ３—２５ 作者简介：李艳峰（１９６９一），女，天津人，工程师。
・２・ 有色金属（选矿部分） ２０１１年第５期
的有价元素银，主要硫化矿物为黄铁矿，其含 量为６．２％，有０．４１％的毒砂（包括微量的雌黄和
雄黄）、方铅矿及闪锌矿等，大量的矿物是脉石矿
物，其中石英、方解石及白云母的含量为７７％、 ６．５％和７％，另有少量的脉石为普通角闪石等。
２金的赋存状态
矿石中金的品位为６．４５ ｇ／ｔ，将原矿综合样磨
至一７４ Ｉｘｍ占１００％，通过矿石的化学物相分析，
采取选择性溶解等化学分析方法，确定矿石中金的 赋存状态，结果见表３。
表３ 矿石中金的赋存状态分析结果 Ｔａｂｌｅ ３ Ａｎａｌｙｓｉｓ ｒｅｓｕｌｔｓ ｏｆ ｇｏｌｄ ｏｃｃｕｒｒｅｎｃｅ ｉｎ ｏｒｅ
金的赋存状态裸露金ｉ ＿ 丽合计
含量／（ｇ・ｔ ） １．３１ ４．３５ Ｏ．１８ ０．７１ ６．５５ 占有率，％ ２０．００ ６６．４１ ２．７５ １０．８４ １００．０
显然矿石中金主要以硫化物包裹的显微及次显 微金的形式存在，即黄铁矿是金的主要载体矿物，
其含量为４．３５ ｔ，其次以裸露金的形式存在，其 含量为１．３１ ｔ，其它金为脉石包裹金，通过浮选
硫化矿物回收金时，理论上将有１３．５９％的金损失。
３金矿物嵌布特征与粒度特性
３．１金矿物的嵌布特征
由于金银矿物的划分标准目前不统一，现采用
多数矿物学应用的标准，即金、银系列矿物中， 金≥８０％同时银≤２０％的金、银矿物称为含银自然
金（亦称自然金）；金含量在５０％～８０％、银含量在
２０％～５０％的称为银金矿；金含量在２０％～５０％、银 含量在５０％～８０％的金、银矿称为金银矿；金含 量≤２０％、银含量≥８０％的金、银矿称为自然银。
对该矿石中的含银自然金称为自然金。 矿石中可见金主要是自然金的独立矿物，其它
还有少量的银金矿。其中有呈叶片状、不规则粒状 嵌布在脉石矿物晶粒间隙的自然金，即方解石与石
英晶粒问的含银自然金和白云母及铁的氧化物晶粒
问的含银自然金（图１、图２），细磨矿时易于裸
露，对选冶工艺有利；另外还有石英晶体中包裹的
自然金，在金粒的外围同时被银矿物包裹（图３）。
３．２金矿物的粒度特性 通过磨制９４块光片，对矿石一２ ｍｍ综合样经 淘洗后的重砂制作了５个环氧树脂；对浮选硫精矿 产品制作的ｌ２个环氧树脂（图４），经显微镜、扫
描电镜检测，仅见到几粒可见金，其粒度特性见表
４，金的成分见表５。
表４ 可见金的粒度特性结果
Ｔａｂｌｅ ４ Ｇｒａｎｕｌａｒｉｔｙ ｄｉｓｔｒｉｂｕｔｉｏｎ ｏｆ ｍｉｃｒｏｓｃｏｐｉｃ ｇｏｌｄ ｉｎ ｏｒｅ
注：４…５ ６ ７为硫精矿中的金，这是在原矿磨矿细度一７４ ｖ，ｍ占有率为 ９５％，经浮选硫化物后获得的硫精矿中的金，主要为单体并且粒度细。
由此初步推断，矿石中的可见金多以细粒、微
细粒嵌布在脉石中，金矿物与石英的共生关系较为
图ｌ石英（２）及方解石（３）等脉石晶粒间的叶 片状自然金 １５００ｘ
Ｆｉｇ．１ Ｂｌａｄｅｄ ｎａｔｕｒｅ ｇｏｌｄ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｂｅｔｗｅｅｎ ｑｕａｒｔｚ ａｎｄ ｃａｌｃｉｔｅ
图２白云母（２、３）及褐铁矿（４）晶粒间的不
规则状自然金 ２０００ｘ Ｆｉｇ．２ Ｉｒｒｅｇｕｌａｒ ｎａｔｕｒｅ ｇｏｌｄ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｂｅｔｗｅｅｎ
ｍｕｓｃｏｖｉｔｅ ａｎｄ ｈｅｍａｔｉｔｅ ２０１ １年第５期 李艳峰：某难处理金矿石的工艺矿物学研究 ・３・
２０１￣ｍ Ｅｌｅｃｔｒｏｎ Ｉｍａｇｅｌ 图３石英（３、４）中的银矿物（１）包裹的不规 则粒状自然金（２）４０００ｘ Ｆｉｇ．３ Ｉｒｒｅｇｕｌａｒ ｎａｔｕｒｅ ｇｏｌｄ ｉｎｃｌｕｄｅｄ ｂｙ ｓｉｌｖｅｒ ｍｉｎｅｒａｌ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｉｎ ｑｕａｒｔｚ
表５ 可见自然金的Ｘ一射线能谱分析结果 Ｔａｂｌｅ ５ Ｔｈｅ Ｘ－ｒａｙ ｓｐｅｃｔｒｕｍ ａｎａｌｙｓｉｓ ｒｅｓｕｌｔ ｏｆ ｍｉｃｒｏｓｃｏｐｉｃ ｇｏｌｄ｜％
密切；以粒间金为主，细磨矿时较易裸露并回收，
其它为被脉石矿物包裹的金，尽量细磨矿使之裸露
便于回收。 矿石中的可见金主要为自然金，其中金、银及
铁的平均含量为８７．２６％、１１．９８％及０．７６％。
４矿石中黄铁矿等重要矿物的嵌布特性
由于矿石中的主要载金矿物为黄铁矿等硫化矿 物，因此对载体矿物的嵌布特性需详尽研究，而对 影响选别工艺的其他矿物也同样需要研究，对该矿 石中的主要研究矿物对象是黄铁矿（包括少量毒 砂）和对金浸出有极大影响的碳矿物。 矿石中的黄铁矿是矿石中的主要硫化矿物，粒 度粗细不均匀，以细粒为主，粒度范围一般在０．５
—２５ ｐ．ｍ，粗粒可达１．２ ｍｍ，以自形粒状、半自形 粒状及它形粒状结构产出，主要以细粒、微细粒状 浸染于脉石中，Ｘ一能谱分析表明其中常含砷，平 均含硫、铁、砷分别为５３．６３％、４６．０３％及０．３４％； 毒砂是矿石中含量少的硫化矿物，粒度范围一般在 １０—１００ ｔｘｍ，其中可见粗粒０．５６ ｍｍ，常呈半自形 粒状、它形粒状结构产出，与黄铁矿之间共生不密切， 未见毒砂与可见金共生；碳矿物主要是以碳酸盐类矿 物形式存在的方解石，也含有一定量的有机碳及石 墨，矿石中的石墨粒度范围一般在１Ｏ ２５ Ｉｘｍ，粒 度最粗０．０５ ｍｍ，主要呈片状、鳞片状及不规则状与
其它脉石矿物共生，偶尔可见与黄铁矿紧密共生，如对 金采用氰化浸出工艺时，需注意石墨等对其的影响。
矿石中黄铁矿、毒砂及碳矿物的产出状态见图 ４、５、６、７、８及９。
图４嵌布在脉石矿物中的自形晶粒状黄铁矿 Ｆｉｇ．４ Ｅｕｈｅｄｒａｌ ｃｒｙｓｔａｌ ｐｙｒｉｔｅ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｉｎ ｇａｎｇｕｅ
图５微细粒黄铁矿浸染于脉石矿物中 Ｆｉｇ．５ Ｍｉｃｒｏ—ｆｉｎｅ ｐｙｒｉｔｅ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｉｎ ｇａｎｇｕｅ
图６蜂窝状、细脉状黄铁矿复杂嵌布在脉石矿物中 Ｆｉｇ．６ Ｈｏｎｅｙｃｏｍｂ ａｎｄ ｆｉｎｅ ｖｅｉｎ ｐｙｒｉｔｅ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｉｎ ｇａｎｇｕｅ
５主要载金矿物黄铁矿的粒度特性
显微镜下主要载金矿物黄铁矿的嵌布粒度统计 ・４・ 有色金属（选矿部分） ２０１１年第５期
图７ 沿脉石矿物裂隙局部富集形成的脉状毒砂集合体 Ｆｉｇ．７ Ｔｈｅ ａｇｇｒｅｇａｔｅ ｏｆ ａｒｓｅｎｏｐｙｒｉｔｅ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｂｅｔｗｅｅｎ ｆｒａｃｔｕｒｅ ｏｆ ｇａｎｇｕｅ
图８热液蚀变后的毒砂嵌布在脉石矿物中 Ｆｉｇ．８ Ｅｒｏｄｅｄ ａｒｓｅｎｏｐｙｒｉｔｅ ｄｉｓｓｅｍｉｎａｔｉｎｇ ｂｅｔｗｅｅｎ ｆｒａｃｔｕｒｅ ｏｆ ｇａｎｇｕｅ
图９粒状碳质集合体被黏土矿物胶结产出 Ｆｉｇ．９ Ｃａｒｂｏｎ—ｂａｓｅ ａｇｇｒｅｇａｔｅ ｃｅｍｅｎｔｅｄ ｂｙ ｃｌａｙ ｍｉｎｅｒａｌ
结果见表６。
可以看出，矿石中黄铁矿在一１０ ｍ粒级中的 占有率为３５．３５％，＋７４ ｍ的占有率仅为３４．３８％，
表明该矿石中的黄铁矿嵌布粒度细，即使细磨矿， ３５．３５％的微细粒黄铁矿与脉石之问也基本无法解
离，当采取浮选硫化物富集金时，这部分黄铁矿包
裹的金会损失在尾矿中。 表６ 矿石中黄铁矿的粒度嵌布特性
Ｔａｂｌｅ ６ Ｇｒａｎｕｌａｒｉｔｙ ｄｉｓｔｒｉｂｕｔｉｏｎ ｏｆ ｐｙｒｉｔｅ ｉｎ ｔｈｅ ｏｒｅ，％
６结论
该矿石中金的品位为６．４５ ｇ／ｔ，可见金主要呈 含银自然金的独立矿物存在，自然金主要以细粒、 微细粒粒间金嵌布在脉石矿物中，细磨矿有利于这
陕西某难处理金矿预处理—浸出试验研究
收稿日期2019-12-12基金项目国家自然科学基金项目（编号：51704059）。作者简介孙敏（1996—），男，硕士研究生。通讯作者朱一民（1964—），女，教授，博士研究生导师。。陕西某难处理金矿预处理—浸出试验研究
孙敏1，2谷晓恬1，2朱一民1，2孙升1，2韩跃新1，21
（1.东北大学资源与土木工程学院，辽宁沈阳110819；2.难采选铁矿资源高效开发利用技术国家地方联合工程研究中心，辽宁沈阳110819）
摘要针对陕西山阳某难处理金矿中硫化物包裹金及碳质物“劫金”现象导致金浸出率低的问题，使用二氧化氯作为氧化剂，实验室自制复配表面活性剂DS-1作为碳质物抑制剂，DS-5作为浸出剂对该难处理金矿进行预处理—浸出条件试验。结果表明：在磨矿细度-23μm含量80%，使用二氧化氯0.6kg/t预氧化1h，预氧化后试样在碳质物抑制剂DS-1用量4.5kg/t、碳质物抑制预处理时间0.5h、预处理温度30℃条件下进行碳质物抑制预处理，预处理后矿样在浸金药剂DS-5用量为5kg/t，矿浆pH=11.08，液固比3mL/g以及浸出时间48h的条件下浸出，最终金的浸出率为49.30%，相比于原矿在该条件下直接浸出的浸出率9.29%提高了40.01个百分点。关键词碳质物抑制剂浸出预处理二氧化氯中图分类号925.6文献标志码A文章编号1001-1250（2020）-08-097-05DOI10.19614/ki.jsks.202008016
ExperimentalStudyonPretreatment-LeachingProcessofaRefractoryGoldOreinShaanxi
SunMin1，2GuXiaotian1，2ZhuYimin1，2SunSheng1，2HanYuexin1，22
（1.SchoolofResourceandCivilEngineering，NortheasternUniversity，Shenyang110819，China；2.National-LocalJointEngineeringResarchCenterofRefractoryIronOreResourcesEfficientUtilizationTechnology，Shenyang110819，China）
山东某难选金矿工艺矿物学研究

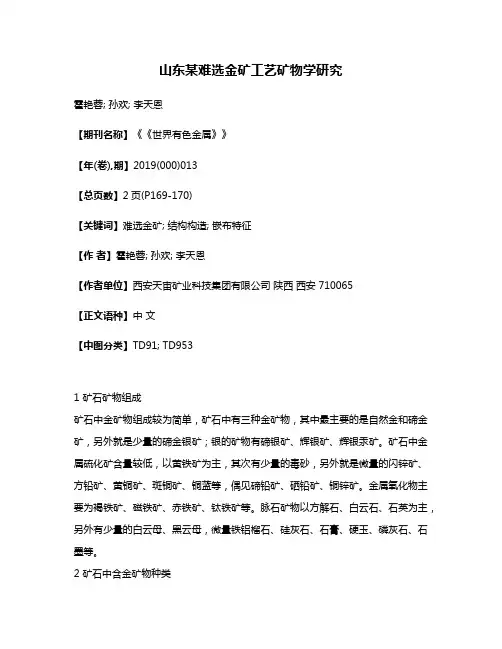

山东某难选金矿工艺矿物学研究
霍艳蓉; 孙欢; 李天恩
【期刊名称】《《世界有色金属》》
【年(卷),期】2019(000)013
【总页数】2页(P169-170)
【关键词】难选金矿; 结构构造; 嵌布特征
【作 者】霍艳蓉; 孙欢; 李天恩
【作者单位】西安天宙矿业科技集团有限公司 陕西 西安 710065
【正文语种】中 文
【中图分类】TD91; TD953
1 矿石矿物组成
矿石中金矿物组成较为简单，矿石中有三种金矿物，其中最主要的是自然金和碲金矿，另外就是少量的碲金银矿；银的矿物有碲银矿、辉银矿、辉银汞矿。矿石中金属硫化矿含量较低，以黄铁矿为主，其次有少量的毒砂，另外就是微量的闪锌矿、方铅矿、黄铜矿、斑铜矿、铜蓝等，偶见碲铅矿、硒铅矿、铜锌矿。金属氧化物主要为褐铁矿、磁铁矿、赤铁矿、钛铁矿等。脉石矿物以方解石、白云石、石英为主，另外有少量的白云母、黑云母，微量铁铝榴石、硅灰石、石膏、硬玉、磷灰石、石墨等。
2 矿石中含金矿物种类 矿石载金矿物主要有五种，包括自然金、碲金矿、碲金银矿、铜金矿和碲铜金矿[1]。①自然金。自然金是矿石中主要的金矿物，根据自然金矿物的扫描电镜能谱结果显示，自然金中普遍含有一定含量的银元素，二者的比例分别为Au79.47%，Ag19.92%，并含有少量的Cu、Pb、Fe、Ni等元素。②碲金银矿。碲金银矿在矿石中含量较少，根据扫描电镜能谱结果显示，该矿物中元素含量分别为：Au26.81%，Ag42.62%，Sb30.15%，Cu0.74%。③碲金矿。碲金矿在矿石中含量较少，其扫描电镜能谱分析数据显示碲金矿中金含量为40.08%，碲含量为52.87%，碲金矿中大部分都含有少量的银，其平均含量为5.20%；此外，碲金矿中还含有有少量的铁、铜。④碲铜金矿。碲铜金矿在矿石中含量非常少，它们的扫描电镜能谱分析显示碲铜金矿中金平均含量为51.22%，碲平均含量为28.99%，铜平均含量为10.65%，银平均含量为8.50%；另外碲铜金矿中还有少量的铁。⑤铜金矿。矿石中的铜金矿含量很低，仅发现一颗，扫描电镜能谱分析结果表明，铜金矿中金的含量为87.11%，铜的含量为11.58%，银的含量为0.96%，含有微量铅、锌。
某难选含金矿石的选矿研究
Ｃｈｉｎｅ ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｒｅｖｉｅｗ 某难选含金矿石的选矿研究 鲁新州 李先恩 徐庆华 （烟台恒邦化工助剂有限公司山东烟台２６４１０９） ＂ｌ－业技术 ●Ｉ
［摘要】吉林某含金难选矿石，该矿石的工艺类型为低硫化物含金矿石，金是有价回收元素。由于矿石物质为低硫化物含金矿石，矿石中主要金属硫化物为 黄铁矿、磁黄铁矿、毒砂、少量黄铜矿、方铅矿、闪锌矿等，总金属含量为４．６１％，金属氧化物含量极少，非金属矿物为石英、长石、绢云母、绿泥石，次为高岭土、方解 石等碳酸盐矿物，含量为９５．３９＊／０。矿石为复杂难选型矿石，现场金的回收率８ 左右，收率相对稍低。经小型浮选实验，采用高效捕收剂，现场回收率达到８５％以上。 ［关键词］浮选。复杂型金矿，高效捕收剂 中图分类号：ＴＤ９５３ 文献标识码：Ａ 文章编号：１００９－９１４Ｘ（２０１５）４４—００９５一Ｏｌ 一．麓直 吉林某含金难选矿石，该矿石的工艺类型为低硫化物含金矿石，金是有价 回收元素。矿石中主要金属硫化物为黄铁矿、磁黄铁矿、毒砂、少量黄铜矿、方铅 矿、闪锌矿等，总金属含量为４．６１％，金属氧化物含量极少，非金属矿物为石英、 长石、绢云母、绿泥石，次为高岭土、方解石等碳酸盐矿物，含量为９５．３９０。现场 金的回收率８０％左右，收率相对稍低。我公司选矿研究中心对该金矿进行选矿 研究试验，主要通过浮选试验，利用公司自己生产的各类药剂，找出最佳的浮选 条件，提高金的回收率。 在选矿实验过程中，经过对原矿分析，浮选条件实验，找到最佳浮选条件。 采用我们公司生产的Ｈ８为活化剂，采用ＨＢ—ｌ４和ＨＢ一５３＃及丁胺黑药复合 捕收剂，经一次粗选，三次扫选，两次精选的闭路试验，得到产率为５．１１％，品位 为２９．６２ｇ／ｔ，回收率为８５．９９％的精矿产品。在现场进行选矿实验，也得到较好 的选矿指标。 ＝．矿石元素分析 本矿石主要成份如下Ａｕ（ｇ／ｔ）１．７５Ｉ Ａｇ（ｇ／ｔ）８．３５Ｉ Ｃｕ ０．０１Ｉ，Ｐｂ ０． ０２２ｌ Ｚｎ ０．３６ｌＡｓ ０．４６ｌＦｅ６．４４・Ｓ ２．０８ＩＣ ０．３１ＩＣａＯ １．０２ＩＭｇＯ ３．３９Ｉ Ａ１２０３ １６．６３，ＳｉＯ２ ６０．２１。 三．实验蕾分 ，我们在实验室按照实际生产流程进行一系列的条 件试验，条件流程采用一次粗选，三次扫选，分别对磨矿细度，调整剂种类及用 量，活化剂种类及用量，捕收剂种类和用量分别进行一第列试验，浮选时间分别 为粗选５分钟，一次扫选４分钟，二次扫选３分钟，三次扫选２分钟。 ３．１磨矿细度实验 目的矿物充分单体解离是矿石进行有效分选的先决条件，为此先进行磨矿 细度条件试验，从磨矿粒度试验结果可以看出，随着磨矿粒度的提高，浮选回收 率逐渐提高，综合考虑确定浮选粒度为－０．０７４ｍｍ￣１８１％。 ３．２调整剂种类试验 浮选含金矿石的ｐＨ调整剂目前主要有石灰和碳酸钠，本试验也分别采用 这两种调整剂与不加任何调整剂的流程作对比试验。从调整剂种类试验结果可 以看出，用Ｎａ２ＣＯ３做调整剂，指标较好，确定调整剂采用Ｎａ２ＣＯ３。 ３．３ Ｎａ２Ｃ０３用量试验 从Ｎａ２ＣＯ３用量试验结果可以看出，Ｎａ２ＣＯ３用量在７００ｇ／ｔ时，试验指标比 较理想。确定Ｎａ２ＣＯ３用量７００ｇ／ｔ，ｐＨ＝７进行后续试验 ３．４活化剂种类试验 根据此类矿石的性质，在浮选过程中，主要加入硫酸铜、Ｈ８等其他活化剂， 主要目的是活化所选目的矿物的活性，使其充分上浮，本试验分别采用硫酸铜 及Ｈ８对比。通过活化剂的对比试验，发现使用Ｈ８的效果要好于使用硫酸铜，经 过多次验证，使用Ｈ８都能得到较好的效果，确定使用Ｈ８作活化剂。 ３．５活化剂用量试验 为了验证活化剂用量的多少对浮选此类矿石的效果最佳，通过活化剂用量 变化进行浮选对比试验，从Ｈ８用量试验结果可以看出，使用Ｈ８用量２００￣ｔ时， 回收率最高，所以确定Ｈ８用量为２００ｇ／ｔ。 ３．６捕收剂种类试验 浮选含金矿物所用的捕牧剂种类较多，根据经验和同类矿物的浮选成功用 法，分别采用本公司生产的几种药剂进行对比试验，找到较好的试验结果。从捕 收剂种类试验结果可以看出，使用组合药剂对选矿效果都有一定好处，但从经 济效益来看，采用ＨＢ－１４、丁铵黑药和ＨＢ－５３＃效果要好一些，所以在之后的 选矿试验中都采用这种组合。 ３．７捕收剂用量试验 根据所选择的组合捕收剂，在选矿试验过程中，为了找到最合理及最经济 的使用量，分别进行了用量对比试验，通过捕收剂用量对比试验可以得出当 ＨＢ－１４用量５０ ｇ／ｔ（２０＿卜ｌ０＿卜ｌ０－卜ｌＯ），丁铵黑药用量４０ ｇ／ｔ（２０＋１０＋１０），ＨＢ一 ５３＃用量在７０ｇ／ｔ（４０＋１０＋１０＋１０）时，回收率最好。 ３．８最优条件下的开路试验 通过对此矿石浮选的磨矿细度，调整剂、活化剂和捕收剂等最优条件对比 试验，找到比较合理的浮选试验条件，在此条件下，进行了一系列的开路试验， 经一次粗选，两次精选，三次扫选，得到精矿产率为３．１Ｏ％，品位３１．８ｇ／ｔ，综合 回收率为８７．２９％。通过试验，充分证明此条件在实验室验证能得到较好的浮选 效果。 ３．９浮选闭路试验 通过一系列条件浮选试验和最佳条件的开路试验，为了更好的验证整个浮 选流程的合理性，对此类矿石进行了闭路试验，浮选闭路试验结果得到精矿产 率为５．１１％，精矿品位为２９．６２ ｇ／ｔ，金回收率为８５．９９％，通过闭路试验，从总 的浮选情况来看，浮选效果都能达到预期目的。 四．结论 １、本矿石为难选的复杂含金矿，采用—般的浮选药剂和方法都不能得到好 的指标。 ２，通过试验，针对处理此类含金矿石，在磨矿细度－２００１ｇｌ８１％２￣右的情况 下使用碳酸钠做为调整剂，用Ｈ８做为活化剂，使用本公司生产的ＨＢ一１４、丁铵 黑药和ＨＢ一５３＃组合药剂为捕收剂，以新型２＃油为起泡剂，通过一次粗选，三 次扫选，两次精选的浮选闭路试验得到精矿产率为５．１１％，品位为２９．６２ｇ／ｔ，能 得到回收率在８５％以上。经多次实验后到现场进行生产试验，取得了较好的指 标。 ３、试验过程中添加本公司生产的Ｈ８活化剂，能明显提高精矿产品的回收 率，活化效果优于硫酸铜。ＨＢ－１４和ＨＢ－５３＃为金矿物的有效捕收剂，与丁胺 黑药一起组合使用效果更加明显。 （上接页） 绕方式。由于蜗杆布线槽形状比较复杂，为提高齿槽的利用率，使绕线嵌线方 便。蜗杆绕组一般采用单层型式、链式绕组。 根据环面蜗杆与行星轮的啮合情况，电枢分布有两种形式：行星轮齿完全 啮合，和蜗杆齿完全啮合两种情况。无论采取何种啮合方式最终产生的电磁齿 与行星轮的齿都存在一定的啮合关系。随着ａ／Ｒ的增加，蜗杆电枢和定子梁的 螺旋角减小，行星轮与蜗杆之间的啮合齿数增加，随着极对数的增加，蜗杆电枢 和定子梁的螺旋角增加，极对数越多啮合点也越多。 ｎ＝０时，表示行星轮和蜗杆全部完全啮合。螺旋角的表达式可以统一，根据 超环面机电传动系统的正确啮合条件方程式，可知超环面机电传动必须满足以 下表达式： ｏ＿： ２一十２ｚ ｔａｎ ｔａｎ 中心蜗杆的极对数是成对出现的，有一个Ｎ极就必然有一个ｓ殴与其对应。 所以中心蜗杆的齿数可以用极对数ｐ表示，Ｅ￣Ｚ２＝２ｐ，Ｄ取自然数。所以当中心蜗 杆每增加一对极，通过行星轮与之啮合的定子齿数就应增加两个。用刀Ｄ表示定 子齿数，可得定子齿数与极对数存在如下关系： Ｚｏ＝２ｐ（１＋２Ｎ） （４） 其中，ｐ为环面蜗杆极对数， ０为环面定子的螺旋角， ２为蜗杆齿槽螺旋 角，Ｎ为包含０的正整数。 综上所述，可以得出ｔａｎ ２，ｔａｎ ０，ｐ和ｚ１四者之间的关系，在实际计算 过程中由于行星轮转角中ｌ一直在变化，所以定子梁螺旋角和电枢螺旋角也一 定随之变化，但是变化幅度很小，因此螺旋角通常取平均值代替。 机械传动在机械工程领域中占有重要的地位，随着机械工业的发展，越来 越需要集成化的传动机构。本论文提出了一种新型复合传动机构—超环面机电 传动机构，并对该机构从驱动机理、啮合分析、传动比分析及结构参数选择与设 计等方面进行了研究，不仅具有重要的理论意义，而且具有重要的实用价值。 参考文献 【１】孙志礼，冷兴聚，魏严刚等主编机械设计．沈阳；东北大学出版社２０００． ［２］孙桓，陈作模主编机械原理北京高的等教育出版社２０００． 【３】成大先主编机械设计手册（减（变）速器电机与电器）化学工业出版社． 科技博嵬ｆ
219434267_甘肃某金矿石工艺矿物学研究
２０２３年第６期／第４４卷黄 金ＧＯＬＤ矿业工程甘肃某金矿石工艺矿物学研究
收稿日期：２０２２－１２－０３；修回日期：２０２３－０３－２８作者简介：王 铜（１９８９—），男，工程师，从事工艺矿物学研究工作；Ｅｍａｉｌ：ｊｌｃｃ．ｗｔ＠ｆｏｘｍａｉｌ．ｃｏｍ王 铜，于鸿宾，王 艳，逄文好
（长春黄金研究院有限公司）
摘要：为高效合理利用碲化金矿石，通过化学多元素分析、ＭＬＡ、扫描电镜等手段对甘肃某金矿
石进行了系统的工艺矿物学研究。研究结果表明：该矿石中金主要以针碲金银矿形式存在，金矿物
的嵌布粒度主要分布在０．０３７ｍｍ以下；该矿石中主要金属硫化物为黄铁矿，主要脉石矿物为石
英，且黄铁矿是主要载体矿物，金的赋存形态主要为黄铁矿粒间金、黄铁矿裂隙金及黄铁矿包裹金。
该矿石含有一定量的易泥化矿物（如绢云母、绿泥石），浮选过程易随精矿产品一起上浮，降低精矿
品位，且该矿石在浸出过程中具有难以溶解、不易解离的特点，需要在细磨、高碱度且大充气量的条
件下才能实现有效回收利用。综合考虑，将该矿石磨至粒度－０．０７４ｍｍ占９５％时，可获得较佳的
选矿指标。
关键词：工艺矿物学；碲化金；金矿；赋存状态；嵌布特征；嵌布粒度
中图分类号：ＴＤ９１ 文章编号：１００１－１２７７（２０２３）０６－００５９－０５文献标志码：Ａｄｏｉ：１０．１１７９２／ｈｊ２０２３０６１３
碲化金矿是仅次于自然金和银金矿的重要金矿
资源，但由于此类型金矿石中的金较难回收，因此目
前针对碲化金矿的研究相对较少［１－２］，故对其进行详
细的工艺矿物学研究具有重要意义［３－４］。本试验以
甘肃某金矿为研究对象，对其进行矿物组成分析，结
果表明：该矿石中金属硫化物占１．９３％，主要成分为
黄铁矿；金属氧化物占０．４１％，主要成分为磁铁矿及
赤铁矿，并存在少量褐铁矿。脉石矿物主要为石英，
其次为云母及长石。金主要以碲化金的形式赋存在
矿石中，原矿金品位为１５．３７ｇ／ｔ，硫品位为１．２２％，
云南播卡金矿难选金矿石的选矿工艺研究
云南播卡金矿
难选金矿石的选矿工艺研究
1、简介
云南播卡金矿矿石中含金矿物主要为自然金，大多数粒度较为细小，增加了选矿的难度。同时，由于原生矿石氧化程度较浅，含炭质高，可能导致“劫金”现象，对后续金的综合回收产生不利影响。在该金矿石工艺矿物学研究的基础上，指出对氧化矿拟用全泥氰化炭浸、原生矿拟用浮选加重选的工艺流程，减少了因矿样含炭质高而降低金的回收率的影响，同时使得各项生产指标十分理想，金回收率高达90%左右。
2、矿石性质
氧化矿矿石主要金属矿物为黄铁矿、褐铁矿及微量自然金；非金属矿物约占93%，主要为石英、少量绢云母、白云母和炭质矿物等。岩石呈糜棱结构，片麻状构造，岩石类型为褐铁矿化含炭糜棱岩。原生矿矿石主要金属矿物为黄铁矿、褐铁矿、黄铜矿，少量闪锌矿；贵金属矿物有少量自然金；非金属矿物约占90%，主要为石英、高岭土、少量绢云母、白云母和炭质矿物等；岩石类型为硅化硫化物矿化碎裂岩。氧化矿与原生矿矿样的多元素分析结果见表1和表2。
3、原设计推荐的选矿方案及试验结果
针对矿石性质的不同，试验单位一分别对氧化矿石和原生矿石进行了全泥氰化、原矿焙烧加氰化、单一重选和单一浮选、重选加浮选等一系列探索试验研究。在此基础上，该试验单位提出氧化矿混合矿经磨矿达到磨矿细度为-200目85%。后进行浮选，流程为1次粗选、1次精选、3次扫选较优，其试验结果见表3，相应的闭路浮选流程如图1所示；另推荐原生矿在磨矿细度-0.074mm占85%的条件下，采用重选加浮选工艺，流程为1次粗选、2次精选、2次扫选，相应的小型闭路试验如图2所示，其试验结果见表4。
表3的试验结果表明，采用1次粗选、1次精选、3次扫选的浮选工艺，浮选金精矿品位达到38.65g/t，浮选回收率为75.29%，说明该工艺基本适合该矿石。表4的试验结果表明，采用摇床重选，重砂回收率可达到32.60%；重选尾矿采用1次粗选、2次精选、2次扫选的浮选工艺，浮选回收率可达到53.50%；综合回收率可达到86.11%，精矿质量也较好，尾矿品位较低，各项指标较好，说明该工艺适合该矿石，能满足其生产工艺要求。
某微细粒低品位难选金矿石选矿工艺研究
某微细粒低品位难选金矿石选矿工艺研究
作者：刘颖会，李红立，廖璐，等
来源：《内蒙古科技与经济》 2015年第17期
刘颖会，李红立，廖 璐，訾建新
（内蒙古自治区矿产实验研究所，内蒙古呼和浩特010031）
摘要：金矿资源的日趋减少造成微细粒低品住难选金矿石逐渐被开发利用。以内蒙古某原生硫化金矿石为研究对象，针对金矿物粒度分布粗细不均、原矿品位较低的特点，推荐采用浮选一氰化联合工艺流程，原矿经浮选一浮金金尾矿再磨及加过氧化钠强化氰化后，Au总回收率达到88.23%，分选效果较理想。
关键词：金；微细粒；浮选；氧化剂；氰化
中图分类号：TF041
文献标识码：A
文章编号：1007-6921(2015)17-0062-02
收稿日期：2015-07- 20
作者简介：刘颖会（1980 -），男，内蒙古赤峰人，助理工程师，长期从事选冶研究工作。
随着金矿的不断开采，可开发利用矿产资源逐渐减少，金矿原矿品位日趋贫化，越来越多的微细粒难选金矿石开始被利用，对这部分金矿石的选矿工艺进行研究具有重要的现实意义。
1 矿石性质
试验样为内蒙古某原生硫化金矿石，原矿化学成分分析（如表1所示）。原矿矿石矿物主要有黄铁矿、自然金、毒砂、褐铁矿和黄铜矿；脉石矿物以石英为主，其次为长石、绿泥石、方解石、绢云母等。黄铁矿是矿石中主要金属矿物，约占金属矿物相对含量的90%，通过镜下观察，>0.1mm的较粗粒黄铁矿占矿物含量的32%左右，绝大部分为微细粒级。
矿石中主要目的矿物为金，赋存状态以粒间金为主，约占金矿物含量的67%，包裹金和裂隙金次之，其中粒间金主要嵌存于黄铁矿与脉石矿物接触粒间。金矿物嵌布粒度特点是粒度分布粗细不均，以细粒金和微粒金为主。金矿物于矿石中嵌布粒度测量结果如表2所示。
2 选矿试验部分
低品位双重难处理金矿石工艺矿物学及浸金影响因素
收稿日期:2008201211基金项目:国家自然科学基金资助项目(50674029;50274024);国家高技术研究发展计划项目(2006AA06Z127);教育部高等学校博士学科点专项科研基金资助项目(20060145015);辽宁省自然科学基金资助项目(20052030)・作者简介:杨洪英(1960-),女,河北新河人,东北大学教授,博士生导师;巩恩普(1958-),男,辽宁盖州人,东北大学教授,博士生导师・第29卷第12期
2008年12月东北大学学报(自然科学版)
JournalofNortheasternUniversity(NaturalScience)Vol129,No.12
Dec. 2008
低品位双重难处理金矿石
工艺矿物学及浸金影响因素
杨洪英1,巩恩普2,杨 立1
(1.东北大学材料与冶金学院,辽宁沈阳 110004;2.东北大学资源与土木工程学院,辽宁沈阳 110004)
摘 要:试验所用矿石来自我国云南某金矿,该矿含金214g/t,砷0197%,碳1147%・它是典型的低品位
含碳双重难处理金矿石,浮选精矿-氰化提金,金浸出率为10143%;浮选精矿-焙烧-氰化工艺,金浸出率
为46152%,属于极难浸金矿・矿石主要金属矿物为黄铁矿、毒砂・脉石矿物主要为石英、绢云母、白云石、方解
石、伊利石黏土矿物等・金的赋存状态绝大多数是“不可见金”,主要为次显微、超显微的包裹金以及胶体金・金
主要包裹于毒砂和黄铁矿晶体中・矿石中金矿物主要为自然金,少为银金矿・矿石金回收率低的原因主要是包
裹金,矿石含砷、碳质以及黏土矿物・关 键 词:低品位;双重难处理金矿石;碳质;工艺矿物学;浸金
中图分类号:TF831 文献标识码:A 文章编号:100523026(2008)1221742204
ProcessMineralogyofLow2GradeDoubleRefractoryGoldOre
andInfluencingFactoronGoldLeaching
工艺矿物学在难处理金矿矿物加工中的应用
56选矿与冶炼黄金GOLD2017年第6期/第38卷
工艺矿物学在难处理金矿矿物加工中的应用
张志刚，潘自维，宫在阳，王文辉，豆娜
(山东招金集团有限公司技术中心）
摘要：通过X射线衍射、偏反光显微镜和扫描电镜等技术手段，对甘肃某复杂难处理金矿石进
行了工艺矿物学研究，从定性_半定里_精确定里不同层次确定了矿石成分、矿物组成、主要矿物
形态和分布，以及金在不同矿物中的嵌布状态。同时，根据矿石工艺矿物学研究结果，分析了影响
该矿石中金回收的矿物学因素，并确定了阶段磨矿阶段选别工艺流程。
关键词：工艺矿物学；难处理金矿;矿物学因素；阶段磨矿；阶段选别
中图分类号:TD91 文章编号= 1001 -1277(2017)06 -0056 -04
文献标志码:A doi：10. 11792/hj20170614
〇引言
目前，中国已探明黄金储量中，约30 %为难处理
金矿，其所占比重较大，但开发利用程度相对较低。
近年来大宗商品价格直线下降，直逼成本价，面对严
峻的矿业形势，各类矿山企业积极应对，通过减员增
效、优化工艺流程、精细化管理等措施降低生产成本。
其中，工艺矿物学作为选冶厂全流程考查和流程优
化的重要手段和科学依据[1]，在矿物组成复杂、低
品位难处理金矿选冶中的重要性将越来越显著。
通过工艺矿物学研究，揭示金矿石的性质，查清影
响金矿石选冶工艺的矿物学因素，从根本上掌握影
响选冶指标的决定性因素，为制定合理的选冶工艺
提供依据[2_4]。
在国内，工艺矿物学研究主要为配合选矿工艺研
究，一方面通过测定矿物组成、粒度及含量，为矿物可
选性以及理论选矿指标起指导作用;另一方面通过查
清选矿流程产品的物质组成情况，了解矿石难处理的
一些原因，或者分析最终产品选矿指标不达标的原
因，从而“对症下药”[5]。金矿石工艺矿物学研究最
为关注的问题是金、银元素在主要载体矿物（如黄铁
矿、毒砂及辉锑矿等硫化物）中的含量及分布情况。
某微细粒难处理金矿石选矿试验研究
2017年第7期/第38卷foil选矿与冶炼47某微细粒难处理金矿石选矿试验研究张博，张雁生，张家明，李腾飞，覃文庆(中南大学资源加工与生物工程学院）摘要：某微细粒难处理金矿石有价元素金品位为2.75 g/t，其主要载金矿物黄铁矿嵌布粒度较 细。针对矿石性质，开展了选矿试验研究。结果表明：在磨矿细度-0.074 mm占84.96 %时，采用 碳酸钠、水玻璃和硫酸铜作为矿浆调整剂，Y -89和丁铵黑药作为组合捕收剂，MIBC作为起泡剂， 闭路试验可获得较好指标，金精矿金品位31.61 g/t、金回收率81.39 %。关键词：难处理金矿石；微细粒；浮选;组合捕收剂；调整剂中图分类号:TD953 文章编号：1001 -1277(2017)07 -0047 -03文献标志码：A doi：10. 11792/hj20170712随着易处理金矿资源的不断减少，越来越多的 贫、细、杂金矿床需要被开采利用，这些矿床的特点是 金属种类多、品位低、难处理。而浮选法是处理低品 位金矿石的有效方法，其捕收剂主要有黄药类、黑药 类等，近年来主要选用混合药剂以提高选金效果;脉 石抑制剂主要有水玻璃、六偏磷酸钠、羧基及纤维素 等;起泡剂主要有甲基戊醇（MIBC)、松醇油等[1 —71, 本文针对某微细粒难处理金矿石，通过选矿试验优 化，确定了最佳的浮选工艺流程及条件，并获得了良 好的选别指标。1矿石性质某微细粒难处理金矿石中有价元素主要为金，品 位为2.75 g/t，属低品位金矿石&矿石中硫化物主要 为黄铁矿，其次为少量毒砂;氧化物主要为石英;碳酸 盐矿物主要为方解石和白云石;硅酸盐矿物主要为云 母、高岭石和少量的绿泥石s金主要嵌布于硫化物中 (77.82 %)，其余为碳酸盐包裹金（10. 54 %)、硅酸 盐包裹金（7. 64 %)及少量的单体金和连生体金 (4.00%)。矿石化学成分分析结果见表1，金化学 物相分析结果见表2 Q表1矿石化学成分分析结果成分AuaAgbCuPbZnsAsSi02A1203w/%2.751.190.010.010.011.430.0343.1317.32成分CaOMgOTFeTi02MnOk2oP2〇5Sb烧失位w/%13.464.165.670.110.062.960.030.0111.60a Au)/(g • t"1) ,b Ag)：/(g • t_1 );a2试验结果与讨论矿石中单体金和连生体金含量很低，金主要为黄表2金化学物相分析结果相别M7(Au)/(g • t_1)分布+/%单休金和迮休金0.114.00硫化物包裹金2.1477.82碳酸盐包裹金0.2910.54硅酸盐包袅金0.217.64合计2.75100.00铁矿包裹金。其中，碳酸盐和硅酸盐包裹金主要以微 细粒浸染状分布，这部分金难以利用浮选法高效回 收。因此，可采用浮选载金黄铁矿的方法回收金，同 时选用适宜的抑制剂抑制石英、碳酸盐和硅酸盐矿 物，提局金品位，强化载金黄铁矿的泮选以提局金的 回收率。浮选条件试验流程见图U原矿 用iSSSS位为min碳酸钠2 000)磨矿4 X水玻璃500 4 X硫酸铜100 2X 丁基黄药100 1XMIBC 30粗选________i4粗精矿尾矿图1 浮选条件试验流程2.1 磨矿细度矿物单体解离是浮选分离的必要条件之一 f合理 的磨矿细度才能获得较好的浮选工艺指标。矿石中载 金黄铁矿的嵌布粒度较细且品位较低，为使载金矿物 与脉石矿物单体解离，最大限度地回收金矿物，选择适 宜的磨矿细度尤为重要。磨矿细度试验结果见图2。收稿日期:2017 - 03 - 20;修園日期:2017 - 05 - 15作者简介:张博（1988—男，河北邢台人，博士研究生，主耍研究7/向为低品位矿心浮选;长沙市岳麓区麓山泡路932 屮南大，资源加工与生物 I 代学院，410083 ; E-mail: zhangbo0922@ 126.
广西田东某低品位难处理金矿石选矿试验研究
广西田东某低品位难处理金矿石选矿试验研究
陈剑锋 ，陈剑 ，文扬思
Ｉ．广西地质矿产测试研究中心，广西南宁５３００２３ ２．广西黄金公司，广西南宁５３００２２
摘要：广西某金矿区矿石为毒砂、黄铁矿化砂岩、泥岩含金矿石，含金品位仅０．９１Ｘ１０—６，主要有价金属元素为金，金主要赋存 在载金矿物一一黄铁矿和毒砂中。经过“一粗二扫四精”浮选流程并在精选作业采用Ｍｆ３７６脉石抑制剂，得到了含金品位 １７．Ｏｘ１０ 的金精矿，选矿回收率８４．２３％，富集比达到１８．６８倍，获得了很好的选矿技术指标。 关键词：低品位金矿石；脉石；￣ｒｆ－，１剂；广西 中图分类号：Ｐ６１８．５ｌ 文献标识码：Ａ 文章编号：１００５—２５１８【２０１０）０６—００４６—０５
１ 矿石性质
广西某金矿区矿石为毒砂、黄铁矿化砂岩、泥岩
含金矿石，含金品位仅０．９１ｘｌＯ ，矿物成分比较简
单，主要有黄铁矿、毒砂、磁铁矿、钛铁矿、褐铁矿、赤
铁矿、菱铁矿、白钛石、石英、绢云母及水云母、白云
石、白云母、水黑云母、高岭石、长石、电气石、锆石和
金红石等。
镜下没有发现自然单体金，主要载金矿物为黄
铁矿和毒砂。黄铁矿工艺矿物学粒度在０．Ｏ １～１．６ ｍｉｌｌ
之问，黄铁矿粒问多单独（只有少数粒间镶嵌接触分
布在一起）呈稀疏浸染状、星散浸染状嵌布在绢云母
及水云母鳞片、石英碎屑及白云石粒间，有时相对富
集呈微层排布，形成矿石的微层状构造：受动力作用
的影响，部分黄铁矿有明显的压裂、压碎现象。毒砂
绝大部分呈细小、细微自形一半自形的菱柱状、菱
形，少数呈细微他形粒状，其工艺矿物学粒度在
０．００４—０．１ ｍｉｔｔ之间。毒砂多单独呈星散浸染状散布
在绢云母及水云母鳞片、石英碎屑及白云石粒问。零
星见毒砂与黄铁矿、黝铜矿嵌布在一起：因此，为了
达到载金矿物的单体解离，需要较高的磨矿细度才
能实现。
该矿石工艺类型属贫硫化微细粒浸染型难处理
