光纤激光切割机的冷切割方法
激光切割操作教程
激光切割操作教程一、激光切割操作前的准备工作在进行激光切割之前，需要做好以下的准备工作。
1. 检查激光切割机是否正常工作。
确保设备没有故障并且所有安全设备都齐全。
2. 清洁工作区。
将操作区域清理干净，确保没有杂物和其他障碍物。
3. 准备所需材料。
根据切割需求，准备好要切割的材料，并确保其符合激光切割机的要求。
二、激光切割的基本操作步骤了解了准备工作后，接下来是进行激光切割的基本操作步骤。
1. 打开激光切割机电源，并将机器预热。
根据设备规格，预热时间可能会有所不同，一般为数分钟。
2. 导入切割图形文件。
使用激光切割机软件导入要切割的图形文件，并进行必要的编辑和调整。
3. 设置切割参数。
根据所使用的材料和切割要求，设置适合的激光功率、速度和焦距等切割参数。
4. 调整切割位置。
将要切割的材料放置在切割台上，并根据需要进行调整，确保切割位置准确。
5. 启动激光切割机。
在确认一切就绪后，按下启动按钮，开始进行切割。
6. 监控切割过程。
在切割过程中，密切观察激光切割机的运行状态，确保一切正常。
7. 完成切割后的处理。
切割完成后，根据需要对切割好的材料进行后续处理，如去除余料等。
三、激光切割注意事项1. 安全操作。
激光切割是一项较为危险的操作，必须严格遵循操作规程，佩戴好个人防护设备。
2. 避免照射眼睛。
切勿直视激光束，以免对眼睛造成伤害。
3. 控制切割速度。
过快的切割速度可能导致切割质量下降，而过慢的切割速度则可能引起过度热量造成材料变形。
4. 定期维护保养。
定期清洁和保养激光切割机，以确保其正常运行和延长设备寿命。
5. 避免切割有毒材料。
切割有毒材料时需要采取额外的防护措施，避免对操作者和环境造成危害。
以上就是激光切割操作的主要步骤和注意事项。
通过正确的操作和严格的安全措施，可以保证激光切割的效果和安全性。
记住，切割过程中一定要保持专注，并时刻注意激光切割机的工作状态。
万顺兴KC15 光纤切割头说明书
请勿直视激光!请使用符合 DIN EN207和BGVB2标准的护目镜!运动时请不要将身体任何部分与激光头接触!切割后有余温可能会烫伤!激光头为精密产品请勿撞击!01.01020203 020306.080405.10105.506.14 0701. 产品概述1.1产品结构示意图温馨提示：使用前务必详细阅读本手册产品名称：光纤切割头产品特性：产品型号：KC15此切割头在中功率大幅面光纤激光切割应用方面有很强优势。
激光头内部结构完全密封，可避免光学部分受到灰尘污染。
激光头采用两点对中调节，调焦采用凸轮结构，调节精确方便。
保护镜片采用抽屉式安装，更换方便。
可配各种带QBH接头激光器。
温馨提示：使用前务必详细阅读本手册1.2 主要功能介绍1.2.1 组件简介QBH组件与激光器光纤连接的核心连接器，提供行业标准的光纤接入口。
水冷组件所有水冷部件都为不锈钢材质，配备M5*Ф6水管接口，提供足够的冷却水通勤，为余光散射到内壁的热量产生的高温进行冷却，同时冷却QBH组件。
扩束组件扩束器装配于激光头内，包含扩束器腔、扩束镜片组、水平调节系统。
水平调节装置：扩束器内置有光中心调整位置调整装置，用内六角调节在扩束组件前面两个螺丝，即可调节光中心。
聚焦组件聚焦组件装配于激光头内，包含调节结构、锁焦装置、聚焦镜片组、聚焦镜腔和镜片降温的水冷系统。
调焦方式采用凸轮结构，调节精确方便。
保护镜组件保护镜片采用抽屉式安装，更换方便。
用4-M4螺丝固定于调焦组件下方。
保护镜为耐压设计能承受气体的高压冲击。
传感器组件传感器组件位于激光头最末端，用4-M4螺丝与机身连接；传感器为调高系统提供电容信号；陶瓷环和喷嘴喷嘴及陶瓷部件为高精密制造，在部件更换时能保证最低的同心度误差，从而减少调整甚至是不用调整。
与传感器相配合，提供电容信号搜集和不同切割需求的调节作用。
1.2.2 设计与功能本激光头以光纤激光器为光源，在受控距离下在平面机床上对金属进行切割。
激光切割机操作规程
激光切割机操作规程
一、开机步骤
1、开启稳压电源,启动空气压缩机和水冷机.
2、查看气体O2、N2、的开关和当前压力.
3、一切正常后,开启机床控制柜电源.
4、开计算机的时候急停开关必须是关闭状态,等待计算机主界面出现,打开急停开
关,然后按下RESET键2秒,使伺服带电.开计算机的时候设备软驱里面不允许有软盘
5、扭开激光器控制柜的开关到ON.
6、切割头回参考点一次,准备开始工作
二、工作流程
1、开机即填写“切割工作统计表”
2、明确要加工的材料规格：检查材料并依此调用切割参数、调整切割头,检查切割
文件与加工材料是否相符.
3、下降切割头时应确保切割头下方有材料；
4、切割首件应检查工件质量及加工尺寸.
三、注意事项
1、密切监视控制台上的各种报警,并及时消除.
2、注意切割头的下一位置是否安全,清除有可能碰到切割头的杂物.
3、遵照法利莱公司的日常维护守则.来对设备进行日常的维护.。

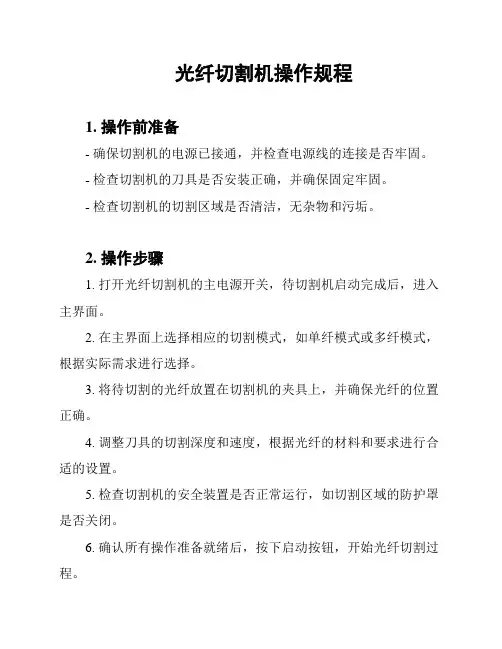

光纤切割机操作规程
光纤切割机操作规程
1. 操作前准备
- 确保切割机的电源已接通，并检查电源线的连接是否牢固。
- 检查切割机的刀具是否安装正确，并确保固定牢固。
- 检查切割机的切割区域是否清洁，无杂物和污垢。
2. 操作步骤
1. 打开光纤切割机的主电源开关，待切割机启动完成后，进入主界面。
2. 在主界面上选择相应的切割模式，如单纤模式或多纤模式，根据实际需求进行选择。
3. 将待切割的光纤放置在切割机的夹具上，并确保光纤的位置正确。
4. 调整刀具的切割深度和速度，根据光纤的材料和要求进行合适的设置。
5. 检查切割机的安全装置是否正常运行，如切割区域的防护罩是否关闭。
6. 确认所有操作准备就绪后，按下启动按钮，开始光纤切割过程。
7. 在切割过程中，保持注意力集中，观察切割机的运行情况，
特别是切割区域是否正常运作。
8. 切割完成后，关闭切割机的电源开关，并等待切割机完全停
止运行。
9. 将切割好的光纤取下，并进行必要的检查和测试，确保质量
符合要求。
3. 安全注意事项
- 切割机操作时应戴上适当的防护手套和眼镜，避免意外伤害。
- 切割机工作时，禁止在切割区域附近进行其他操作，保持安
全距离。
- 在切割过程中，如果发现异常情况，如切割区域冒烟或有异响，应立即停机检查并寻求专业维修。
- 切割机长时间运行后，避免过度疲劳，应进行适当的间歇。
- 切割机操作结束后，应及时清理切割区域的残留物和杂物，
保持整洁。
以上就是光纤切割机的操作规程，希望能够帮助您正确使用光
纤切割机，确保操作安全和切割质量。
激光切割机的操作方法
激光切割机的操作方法
1、控制激光头方向键
首先可以看到面板上的四个方向键是用来控制激光头移动方向的。
“前进”按钮表示激光头向上移动；“返回”按钮表示激光头向下移动；“左”键表示激光头向左移动，“右”键表示是向右移动。
当然也可以选择将激光头移动45°（后退方向键+右方向键）
2、菜单
然后可以看到菜单中有很多功能，这次取以Z轴为例，Z轴是用来控制平台升降的。
右方向键代表平台下降，左方向键代表平台上升。
当物料占用空间较大时，可以巧妙利用本菜单中的升降平台功能，将物料放置在合适的位置，方便工作。
3、文件
这里可以将文件导入机器，按照以上步骤依次调整激光头，按“位置”键，再按“边框”确定机器的工作范围。
最后按下“开始/暂停”按钮，机器开始加工。
4、重置
下一步是查看“重置”按钮。
当机器出现异常时，可以直接按“复位”键，机器会进入复位状态。
此时，您可以在操作面板上选择是否退出。
5、burst
burst键，主要用于测试或辅助定位。
很多人发现光路有偏
差，或者想测试一下激光头是否发光，那么这个时候就可以使用这个点阵功能来测试一下。
6、速度
有时激光头移动速度非常快或非常慢时，应该是这个速度设置的问题。
使用控制面板上的速度键设置激光头面板的默认速度。
调整到合适的速度。
7、最后是最小功率和最大功率
在加工工作时，往往会在机器上设置机器工作的最小加工功率和最大功率，以保证激光器在工作时会在这个数值范围内，以保证处理的效果。

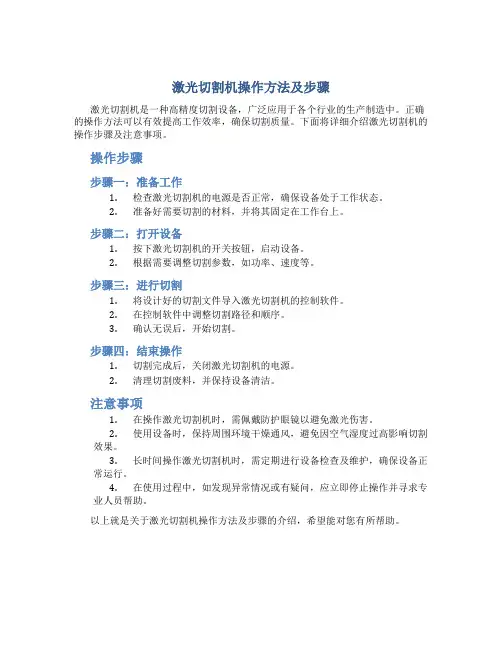

激光切割机如何操作图解
激光切割机操作方法及步骤
激光切割机是一种高精度切割设备，广泛应用于各个行业的生产制造中。
正确的操作方法可以有效提高工作效率，确保切割质量。
下面将详细介绍激光切割机的操作步骤及注意事项。
操作步骤
步骤一：准备工作
1.检查激光切割机的电源是否正常，确保设备处于工作状态。
2.准备好需要切割的材料，并将其固定在工作台上。
步骤二：打开设备
1.按下激光切割机的开关按钮，启动设备。
2.根据需要调整切割参数，如功率、速度等。
步骤三：进行切割
1.将设计好的切割文件导入激光切割机的控制软件。
2.在控制软件中调整切割路径和顺序。
3.确认无误后，开始切割。
步骤四：结束操作
1.切割完成后，关闭激光切割机的电源。
2.清理切割废料，并保持设备清洁。
注意事项
1.在操作激光切割机时，需佩戴防护眼镜以避免激光伤害。
2.使用设备时，保持周围环境干燥通风，避免因空气湿度过高影响切割
效果。
3.长时间操作激光切割机时，需定期进行设备检查及维护，确保设备正
常运行。
4.在使用过程中，如发现异常情况或有疑问，应立即停止操作并寻求专
业人员帮助。
以上就是关于激光切割机操作方法及步骤的介绍，希望能对您有所帮助。
大族光纤激光切割机常用操作步骤
大族光纤激光切割机常用操作步骤程序在执行过程中停止程序在执行过程中，遇到非机床紧急停止类报警或按停止按钮停止时，可在消除报警后，按主操作面板上的机床复位按键复位报警，若机台在随动方式下最好先按“RETRACT”提升Z轴，然后直按启动按钮便可继续运行加工程序。
如其它要求可按以下两种方法操作：1.如果在切割过程中反渣，出现切割头传感器碰撞类报警导致机床停止时，可先“RETRACT”按键，将Z轴抬起一固定高度，然后人为将反渣清掉，复位报警后再启动程序便可继续运行加工程序。
2.如果在加工过程中，你需要暂停机床，并且要手动移动X或Y轴到机床近点以便更换切割喷嘴，更换完毕后重新回到加工状态，可按如下步骤操作：a.在自动模式下切割过程中，在非随动状态下按NC STOP对程序进行暂停。
b.在彩色显示器的控制板上选择手动，弹出程序自动执行是否要复位对话框，选择否，这时操作方式会切换到手动模式下；c. 选择连续进给模式；d.手动移动X或Y轴到机床近点，并且进行切割喷嘴更换操作；e.选择断点返回功能，按NC START，机床返回到程序中断的地方；f.切换到自动模式下，按NC START，继续加工。
程序在执行过程中中断程序在执行过程中，遇到机床紧急停止类报警出现或断电时，报警信号无法通过按主操作面板上的机床复位，按键复位报警，这时可按如下步骤操作：（断点返回功能）1. 机床重新回参考点，建立机床坐标系；2. 打开断电前正在执行的NC程序，查看该程序前面是否调用了Q999997子程序；3. 假如调用了Q999997，那么在手动编程方式下运行：N10 G54N20 G00X0Y0这样就可以找到工件零点；4. 重回工作零点后, 重新调用切割程序，再开启断点返回功能（点击使其变为），然后启动程序再次切割，程序会自动返回到中断点之前出光点所在轮廓的起始点开始继续切割。
断点返回功能：断点返回：在切割过程异常中断后再返回到中断点继续切割的功能。
光纤激光切割机作业指导书
1.目的规范公司火焰切割设备的操作流程。
2.适用范围仅适用于G12025F光纤激光切割机。
3.责任划分光纤激光切割机操作：当班操作员。
点检表填写与交送设备工程部负责人：当班操作员。
设备故障报修：当班操作员报告主管并通知设备工程部。
4.内容4.1操作界面介绍主任务栏子任务栏子任务栏快捷键主任务栏快捷键自动手动数据信息系统设置放大复位4.2 操作流程图开始整机开机自动加工整机关机启动稳压器启动机床冷水机启动空压机开启氧气启动激光器吊板换割嘴调焦点开启巡边功能开始切割选择程序选择工艺参数机床回原点关闭激光器电源关闭冷水机关闭空气压缩机关闭机床电源关闭稳压器封闭切割头喷嘴关闭氧气检查机床周边环境，消除安全隐启动总电源机床主机上电4 5 6电源开启键 电源关闭键急停开关割嘴偏置 拨动开关 NC 启动 NC 暂停速度调节 拨动开关气体调节 拨动开关 HOME JOG AUTO+ ~ -RESETDrycu t+~-HOMEJOGAUTOHOME JOG AUTORESETX 、Y 、Z 轴按键 4、5、6轴按键回原点 手动键 自动键气体选择按键激光器上高压按键激光红光按键 激光切割按键 复位按键割嘴抬高按键系统随动功能按键 排屑电机按键 除尘 风机 负向移动快速移动 跟+-组合使用 正向移动 气体开启按键机械光闸按键4.3整机开机启动总电源启动稳压器启动机床冷水机启动空压机开启氧气启动激光器机床主机上电4.4自动加工运行吊板换割嘴调焦点选择程序选择工艺参数开启巡边功能开始切割4.4.1吊板注意事项1、 钢板前端放在工作台上的两铁片之间；2、 钢板整体尽量与工作台边缘平行。
1、开启总电源2、启动稳压器3、启动冷水机4、启动空气压缩机，开启氧气5、开启激光器,黄灯亮起6、机床主机上电7、数控系统上电8、解除急停长按电源键直至频幕显示“无信号”为止，然后松开，等待3分钟系统完全开启顺时针旋转，松手弹起，解除成功，最后按复位9、解除安全报警10、各轴回参考点11、开启激光高压灯亮起，按NC start 键回原点，完成后转为手动‘JOG ’状态，系统上电完成按下HV 键，指示灯在闪烁，指示灯亮起时，激光高压开启解除安全报警，详情请看4.513 2 转到NO解除急停转到ROBOT转到NORESET4.4.2换割嘴、调焦点，详细参数请看4.7目前激光主要参数1、换上相应的型号的割嘴1、旋转旋钮，转一圈为1mm2、读数以底线读数+旋钮刻度4.4.3选择程序 4.4.3.1 调程序自动选择工件程序选择程序步骤一：NC 工件程序 CNC 运行情况工件程序号 运行方式 单击选择步骤二：单击选择步骤三：选择所要加工的程序文件类型选择所有程序4.4.3.2程序选择注意事项钢板放在工作台前端，程序里的*N1030 P084 P085就是实际板材尺寸钢板放在工作台后端，要修改程序里的*N1030 P084的值，此时的P084的值就是板材末端距离机床原点的距离。
激光切割机操作使用说明及注意事项
激光切割机操作使用说明及注意事项
一、使用前准备
1、使用前注意检查电源电压是否机器额定电压相符，以免造成不必要的损坏。
2、检查排气管是否放置出风口出，避免阻碍空气对流。
3、检查机器台面是否有其他异物。
二、操作步骤
1、开机顺序：设备总电源→水冷系统→激光电源→电脑→其他辅助设备
2、关机顺序：（与开机顺序相反）
其他辅助设备→电脑→激光电源→水冷系统→设备总电源
三、注意事项
1、请勿在加工时（出光过程中）调整切割头高度，以免烧伤。
2、切割头离加工工件表面的高度为固定值，此值根据所配聚焦镜的焦距不同而有所不同。
3、该设备适合在木材、pvc板、亚克力板等材料加工时使用，严禁用于金属材料加工使用。
*****实验中心制。
MPS-3015D光纤激光切割机技术方案V1.0
8
稳压电源
20/30KW
1台
客户选配
7
V2.0
关键元器件一览表
序号 主要配置
配置内容
品牌
1 PC 控制系统
四核 CPU i3 处理器
图形功能
内存 4G
计算机通讯接口，以太网，USB 等 长城
接口
硬盘 500G
WINDOWS 操作系统
19〃液晶显示器
● 减压阀
肇庆仪表
● 单向阀
亚德客(台湾)
2
气动系统组成 ● 气缸
● 安装调试及所派人员的相关费用由我公司承担。
2、运输 ● 交货地点为贵公司安装现场。 ● 运输方式：汽车运输，我公司负责运费和保险。
3、设备验收 a、验收标准
按照我公司和贵公司签订的合同中的技术协议验收。
b、现场验收 ● 我公司完成设备的安装、调试和自检后，在用户现场进行验收，内容包括：对全部货物的数量、
28-32
8
/
8-12
15-19
23-25
10
/
/
12-16
17-19
12
/
/
9-12
12-15
1
95-105 100-110 130-150 320-400
铝板
2
16-20
21-30
50-60
80-100
3
/
6-8
13-20
30-40
备注：激光器的纤径和选配的切割头配置不一样切割性能上有一定的差异。 SPI 激光器可在短时间内切割高反材料 IPG 激光器不允许切割高反材料
下面，我们为您详细介绍此款设备的技术参数、优势，如有问题，可按照如下联系方式
