石灰土改善土施工方案
石灰改善土施工方案 一，工程概况 芜湖长江公路二桥是安徽省高速公路网规划“四纵八横”中“纵二”的一段，是连接安徽省长江两岸的又一条快速通道。本项目起于无为县石涧镇，接规划中的北沿江高速公路巢湖至铜陵段，终于繁昌县峨山镇，接已经建成的南沿江高速芜湖至铜陵段，将安徽省长江南北的高速公路网更紧密地联系在一起。 本合同段为下穿京福高铁路段，起点桩号为K9+700，终点接西河特大桥桥头桩号为K10+445（对应路线左线范围为K9+700~K10+442.156），根据京福公司要求，本段应在铁路无砟轨道实施前完成铁路安全保护区内填土及路面施工，并预留不少于6个月的沉降观测及评估时间，故确定本段为提前开工路段。 主要技术标准如下： （1）公路等级：全立交、全封闭、高速公路； （2）设计速度：100公里/小时； （3）桥涵设计汽车荷载等级：公路-Ⅰ级； （4）设计洪水频率：1/100； （5）下穿京福铁路净空不小于5.5米。 本项目按设计要求路堤填筑采用4%石灰改善土，下路床采用6%石灰改善土填筑，上路床采用8%石灰改善土填筑。石灰改善土总量为88862m3。 二，施工方案 1，施工准备 1）原材料 本项目填料均选自无为县石涧镇附近业主单位指定的取土场，运距为16.0Km。取土场在取土前要对场地进行清表作业，清表要彻底，对表层植被、腐植土、树木根系要清理干净。不得含有有机杂物及其它杂质。 对进场石灰首先检查石灰材料的质量是否符合标准的要求，据公路路基路面施工技术规范要求，并对进场石灰进行检测，石灰等级不低于Ⅱ级灰要求。生石灰的Cao+Mgo含量对钙质生石灰不小于80%(干重计),对镁质石灰不小于75%,对熟石灰应不小于60%,生石灰中5mm颗粒含量分别小于干重的11%和14%；石灰应在使用之前7-10天充分消解成能通过5mm筛孔的粉状，并尽快使用。 2）试验检测 由试验室通过石灰土的标准击实试验确定其最大干密度和最佳含水量。 3）下承层准备 在石灰改善土施工之前，需对下承层进行验收。下承层为40cm山碴石路基，在山碴石填筑施工完成按设计要求铺设一层隔渗土工布。土工布搭接宽度为30~60cm。后续石灰土填筑施工，需对下承层进行验收，验收合格后方可进行下道工序施工。 4）机械设备 序号 设备名称 型号 数量 进场时间 运转情况 备注 1 挖掘机 PC220 2台 7月4日 良好 2 推土机 东方红140 2台 7月5日 良好 3 平地机 PY160 1台 7月7日 良好 4 装载机 ZL50 1台 7月7日 良好 5 振动压路机 YZ22T 2台 7月9日 良好 6 钢轮压路机 P260 1台 7月15日 良好 6 灰土拌合机 雷沃120 1台 7月10日 良好 7 洒水车 8000L 1台 7月14日 良好 5）人员组织 序号 专业分工 姓名 负责内容 1 总负责人 程杨 负责全面工作 2 现场负责人 苏照文 组织、协调工作 3 技术负责人 邵全坤 施工技术指导 4 质量负责人 周衍光 质量控制 5 试验负责人 谢天华 试验检测工作 6 测量负责人 贾国奎 测量工作 7 安保部 徐建 安全监督工作 8 施工员 杨琪 施工人员机械安排 9 作业人员 30人 施工作业 6）技术控制要求 a、在路基填筑之前，由项目总工向所有参加试验段施工的人员进行技术交底，并下发技术交底资料及路基试验段作业指导书，其内容以《路基施工技术规范》及总监办的《安全实施细则》为技术依据，以试验段开工报告为组织依据。 b、根据图纸对本试验段进行测量放线，采用打土墩挂线控制标高。 c、松铺厚度暂定为24cm，拟定松铺系数为1.2，则压实厚度为20cm。 d、石灰土的灰剂量严格设计要求实施，施工过程中须严格控制石灰计量。
2，施工工艺流程 备料 施工放样 准备下承层（铺隔渗土工布） 运输摊铺素土 翻拌晾晒 整平 摊铺石灰 拌和 平整 碾压 压实度检测 养生 3，施工方法 1）备料 ①土：混合料中用土选用粘性土（亚粘土），土粒最大粒径≤15mm，硫酸盐含量超过0.8%和腐植物含量超过10%的土均不能使用。 ②水：本项目采用现场大塘水，PH值4.0～8.5，中性水为宜，水中无有害杂质。 ③石灰：选用II级以上石灰，生石灰的Cao+Mgo含量对钙质生石灰不小于80%(干重计),对镁质石灰不小于75%,对熟石灰应不小于60%,生石灰中5mm颗粒含量分别小于干重的11%和14%；石灰应在使用之前7-10天充分消解成能通过5mm筛孔的粉状，并尽快使用。 2）土料摊铺与平整、初压： ①在合格的路床上用石灰线打上一定尺寸的方格网，根据石灰改善土的厚度、宽度及预定的干密度计算每方格网需土量。 ②在路床边缘和中心位置，每隔20m断面用Ф6钢筋设置指示桩，在指示桩上用红漆标明土料松铺厚度并用尼龙线连接。推土机沿尼龙线方向及高程平铺土料，并用平地机平整，修出路拱。 ③土料初步选用五铧梨翻松及DH-50旋耕破碎机粉碎。并检测含水量，若土过干，应洒水闷料，土过湿应翻晒，随后用平地机再次找平，并修出路拱。 ④检验松铺料层的厚度，视其是否符合预计要求，松铺厚度＝压实厚度×松铺系数，必要时，应进行减料或补料工作。 ⑤土料平整后，用振动式压路机稳压1-2遍，使其表面平整，并有一定压实度。 3）撒布石灰： ①生石灰应在使用前7-10天充分消解，每吨石灰消解用水量一般为0.5～0.8T，消解后的石灰应保持一定的湿度，但不能过湿成团。使用前过孔径5mm的筛。 ②根据路段石灰改善土的宽度、厚度、预定的干密度及石灰剂量，计算出每平米石灰土需用的石灰重量，并用定量的运输车运灰。计算出每车石灰的摊铺面积，根据摊铺面积用石灰粉在平整的土料上布置方格网，并将灰倒入方格网中央。 ③用刮板将石灰均匀摊开，石灰摊铺完后，表面应无空白位置，测量石灰的松铺厚度，根据石灰的含水量和松密度，校核石灰剂量。 4）拌和：石灰改善土施工采用专用的道路稳定土拌和机路拌，拌和前用五铧犁将石灰翻到集料层中间，拌和深度应达到改善层底，严禁拌和层底面留有“素土”夹层，拌和时应略破坏下承层1cm以利上下层粘结，拌至规定遍数；在进行最后一遍拌和时应先用五铧犁紧贴下承层表面翻拌一遍。在拌和过程中，应及时检查含水量，若含水量偏大时应予以翻晒，含水量偏小时，用喷管式洒水车补充洒水，使混合料的含水量等于或略大于最佳含水量＋1%左右，水车起洒处和另一端调头处都应超出拌和段2m以上，并禁止调头或停留，拌和机械应紧跟在洒水车后进行拌和，以减少水份流失。拌和后混合料色泽应一致，没有灰条、灰团和花面，没有细“窝”粗集料，且水份合适均匀。 5）整型 ①平整：石灰土拌和均匀后，先用平地机初步整平和整型，在直线段由两侧向路中心进行刮平，在曲线段，由内侧向外侧进行刮平，必要时再返回刮一遍。 ②稳压：用振动式压路机静压1-2遍，然后用平地机按①方式平整一遍，再稳压一遍，对局部低洼处，用齿耙将其表层5cm以上耙去并用新拌的石灰混合料进行找补平整，一般施工时，混合料应略高设计高程1cm左右，利于找平。然后再利用平地机整型一次，并形成路拱，且注意接缝处的整平，使其顺适，整形过程中严禁任何车辆通行。 6）碾压 ①整形后，当混合料处于最佳含水量±1%时即可进行碾压，表面水分若不足，应适当洒水，先用振动压路机进行振动碾压，直线段由两侧路肩向路中心碾压，平曲线段由内侧路肩向外侧路肩进行碾压，速度由慢至快，碾压2-3遍后，用18-21T三轮压路机重复碾压3-5遍，若碾压时出现“弹簧”、“松散”、“起皮”等现象，应及时翻开重新拌合，碾压结束后，用平地机修平一次，使其纵向顺适，路拱符合要求。石灰改善土混合料洒水水拌和,必须在当天完成碾压。 ②接缝和“调头”处的处理：两工作段的搭接部分，应采用对接形式，前一段拌合后，留5-8m不碾压，后一段施工时，将前段留下不碾压部分一起再进行拌和，已成形的石灰稳定土层禁止机械“调头”，必须进行调头时，应采取保护措施。 ③纵缝的处理：石灰土的施工应避免纵向接缝，必须分两幅施工时，纵缝必须垂直，不应斜接，具体施工时，在前一幅施工，在靠近中央一侧用钢模板做支撑，模板高度与稳定土层压实厚度相同，混合料拌和结束后，靠近支撑板的一条带，应人工进行补充拌和，然后整形、碾压，铺筑另一幅时，拆除支撑板，第二幅混合料拌和结束后，靠近第一幅的一条带应人工进行补充拌和，然后整理、碾压。 7）养护：采用6000L带有喷咀的洒水车进行洒水养护，保持表层湿润，养护期间禁止车辆通行。
土方路基检测项目
10）养护 采用8000L带有喷咀的洒水车进行洒水养护，保持表层湿润，养护期间禁止车辆通行。
4，雨季施工措施 该地区雨季集中在7-9月份，雨量大，应加强防雨、防洪工作。针对本项目特采取以下雨季施工措施： 1）项目部成立防汛领导小组，加强防范措施，配备防洪物资，及时收集气象资料，建立防洪网络； 2）做好临时排水与设计排水相结合，保证现场排水设施的畅通，避免积水； 3）在施工过程中严格加强施工作业面的排水工作，在两侧挖临时排水沟，及时将作业面的水顺排水沟排出； 4）制定切实可行的防洪措施，雨季来临前做好排水边沟的通畅，确保临时便道，路基作业面不积水； 5）在灰土施工过程中遇雨，尽量抢压，保住上层封下层，并用防雨布覆盖，待雨过天晴，打开防雨布进行必要的复压，刚摊铺完毕或尚未压实的灰土，若遭雨淋浸泡，则应将积水及松软灰土挖除，并重新补填新灰土压实，受浸湿的灰土应在晾干后，再进行碾压密实； 6）为保证工期进度，确保质量，在施工期间加强与当地气象部门的联系，及时听取天气预报以便采取相应的措施。 三，质量控制措施
1）按照质量要求，针对本工程的重要性，将质量管理放在首位，确立三级检查制度，不经过验收的材料不能进入施工现场。对检查不合格的材料采取清退处理；施工技术人员要认真熟悉施工图纸，正确贯彻按图纸施工的原则，同时必须组织各方会审图纸，并做好图纸会审纪要，认真做好技术交底工作，主要技术问题应由项目总工程师及
灰土开裂及处理措施

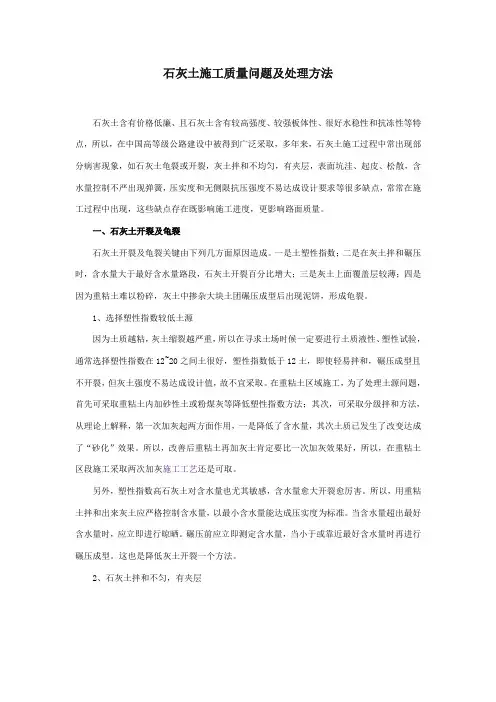

石灰土施工质量问题及处理方法石灰土含有价格低廉、且石灰土含有较高强度、较强板体性、很好水稳性和抗冻性等特点，所以，在中国高等级公路建设中被得到广泛采取，多年来，石灰土施工过程中常出现部分病害现象，如石灰土龟裂或开裂，灰土拌和不均匀，有夹层，表面坑洼、起皮、松散，含水量控制不严出现弹簧，压实度和无侧限抗压强度不易达成设计要求等很多缺点，常常在施工过程中出现，这些缺点存在既影响施工进度，更影响路面质量。
一、石灰土开裂及龟裂石灰土开裂及龟裂关键由下列几方面原因造成。
一是土塑性指数；二是在灰土拌和碾压时，含水量大于最好含水量路段，石灰土开裂百分比增大；三是灰土上面覆盖层较薄；四是因为重粘土难以粉碎，灰土中掺杂大块土团碾压成型后出现泥饼，形成龟裂。
1、选择塑性指数较低土源因为土质越粘，灰土缩裂越严重，所以在寻求土场时候一定要进行土质液性、塑性试验，通常选择塑性指数在12~20之间土很好，塑性指数低于12土，即使轻易拌和，碾压成型且不开裂，但灰土强度不易达成设计值，故不宜采取。
在重粘土区域施工，为了处理土源问题，首先可采取重粘土内加砂性土或粉煤灰等降低塑性指数方法；其次，可采取分级拌和方法，从理论上解释，第一次加灰起两方面作用，一是降低了含水量，其次土质已发生了改变达成了“砂化”效果。
所以，改善后重粘土再加灰土肯定要比一次加灰效果好，所以，在重粘土区段施工采取两次加灰施工工艺还是可取。
另外，塑性指数高石灰土对含水量也尤其敏感，含水量愈大开裂愈厉害。
所以，用重粘土拌和出来灰土应严格控制含水量，以最小含水量能达成压实度为标准。
当含水量超出最好含水量时，应立即进行晾晒。
碾压前应立即测定含水量，当小于或靠近最好含水量时再进行碾压成型。
这也是降低灰土开裂一个方法。
2、石灰土拌和不匀，有夹层当石灰土采取路拌时，有时因为石灰撒布不匀或机械情况不好，灰土过厚、拌和不根本，或因土塑性指数大，含水量高，土块不易破碎时，全部有可能产生灰土拌和不匀，部分路段出现夹层现象。
路拌石灰土石灰粉煤灰土底基层和基层质量通病及防治措施
路拌石灰土石灰粉煤灰土底基层和基层质量通病及防治措施石灰土和煤灰土是土木工程中常用的基础材料，通常用于路面底基层和基层。
然而，这两种材料在使用过程中常常会出现一些质量问题，影响了工程的结构和使用寿命。
本文将探讨石灰土和煤灰土底基层和基层常见的质量通病，并提出相应的防治措施。
石灰土是由石灰和土壤混合而成的复合材料，具有较好的抗剪强度和承载能力。
然而，石灰土在使用过程中常常会出现压缩性和稳定性问题。
其中，压缩性问题是指石灰土在受到外界压力时会产生较大的变形量，严重影响了工程的稳定性和使用寿命。
稳定性问题是指石灰土在湿润条件下容易发生变形和塌陷，导致路面不平整和坑洼。
针对石灰土底基层和基层的压缩性和稳定性问题，可以采取以下防治措施：1.添加粘结剂：在石灰土中添加适量的水泥或沥青作为粘结剂，可以提高石灰土的稳定性和抗压能力。
2.控制含水量：石灰土含水量的控制对于改善压缩性和稳定性问题非常重要。
一般来说，石灰土的含水量控制在其液限以下，同时加强排水措施，可以有效降低土壤的可压缩性和稳定性问题。
3.加强固结处理：可以采用压实和固结等方法，使石灰土达到一定的坚固度和密实度。
压实处理可以通过较大的压实力和较小的满固度渗透力来减小土壤的压缩性。
煤灰土是煤燃烧后生成的一种副产物，具有较低的强度和抗压能力。
因此，煤灰土常常出现稳定性差、易变形、易开裂等问题，导致路面的承载能力降低和湿陷。
针对煤灰土底基层和基层的质量问题1.控制含水量：煤灰土的含水量对于其稳定性和抗压能力有较大影响。
一般来说，煤灰土的含水量控制在含水量的临界状态以下，以降低土壤的可变形性和开裂倾向。
2.添加填料：在煤灰土中添加适量的填料，如沙子、砾石等，可以改善煤灰土的稳定性和承载能力。
3.加强固结处理：可以采用排水、压实和固结等方法，提高煤灰土的固结状态。
排水可以有效降低煤灰土的含水量，压实处理可以提高土壤的稳定性和抗压能力。
总的来说，石灰土和煤灰土底基层和基层的质量通病主要涉及到压缩性和稳定性问题。
石灰土强度形成的原理及施工注意要点
石灰土强度形成的原理及施工注意要点石灰土是指将石灰和土混合而成的一种材料，它具有渗透性、可塑性和可压缩性等特点。
在建筑工程中，石灰土常用于地基处理、路面铺设、或者作为填埋材料等方面。
石灰土强度的形成原理和施工注意要点是建筑中必须要掌握的知识点。
1. 石灰土中土壤的专性石灰土的强度主要来自于其混合的土壤。
土壤中的微小颗粒能够通过内在黏度分子吸附在一起形成微观结构。
不同类型的土壤颗粒大小、形状、排列方式不同，因此也会对土壤的强度产生影响。
石灰的主要成分是钙及其化合物，为强碱性物质。
在土壤中加入石灰可以提高土壤的钙含量，同时改善土壤质地，促进土壤颗粒之间的结合。
3. 石灰土的物理化学反应土壤中的黏土和石灰发生反应，产生了化学结合力。
（1）黏土和石灰发生碳化反应，生成石灰石。
（2）石灰和黏土发生离解反应，产生豁口、孔隙和活性氢氧离子。
活性氢氧离子与土壤上的微粒粘结，强化了土壤结构，增加了土壤的强度。
二、施工注意要点1. 微水化石灰的使用在施工中，建议使用微水化石灰。
由于石灰在与水接触时产生的反应会释放大量热量，如果不控制好加水量，就会导致石灰土过分干燥、石灰的活性也会下降。
微水化石灰能够控制水分量，减轻了反应产生的热量。
2. 适当控制水分含量在石灰土的制备过程中，需要在石灰和土壤中逐步加入水分，以达到适合施工的湿度。
一般来说，水分含量越低，土壤的压实效果就越好。
如果水分含量过高，石灰土就会变得过于塑性，无法很好的增加强度。
3. 粒度分布要合理施工时应当控制石灰和土壤的粒度分布。
粒径太小的石灰、土壤会降低土壤的渗透性和可堆垛性。
粒径太大的石灰或土壤则会影响混合均匀度。
4. 保持施工过程湿度均匀在施工过程中，应保持石灰土的湿度均匀，以便于土壤和石灰可以进行更好的结合。
如果一侧过湿，一侧过干，将会影响施工成果，降低石灰土强度。
5. 控制施工压实时间石灰土施工时的浇筑压实时间不应过长或过短。
时间过短，土的密实度不够；时间过长，容易使石灰反应过度，失去活性，影响石灰土的强度。
闷灰路拌法工艺在石灰土基层施工中的应用
2012年10月第10期城市道桥与防洪０前言石灰土基层，又称石灰稳定土基层，是市政道路、公路、高速公路等市政公用基础设施建设中经常采用的旨在改善土质、增加土体稳定性的常用施工技术措施，是道路工程建设中主要的受力基层。
由于石灰土基层具有施工工艺成熟、完善，造价指标相对经济、合理，对道路的使用功能提供了有力的基础和保证，因此被广泛地应用。
闷灰法施工工艺是目前普遍采用的一种石灰土基层的施工方法，一般的施工工艺流程为“土源点闷生石灰→降低土体含水量→闷灰土体翻拌→改善土性→运输至路基→二次掺灰→路拌粉碎、晾晒→平整、碾压成型”。
本文着重探讨了闷灰法施工工艺在石灰消解工序上的不同处理措施，有效地利用石灰消解过程中对降低土体含水量的作用，达到了节约工程成本、紧凑施工步骤、提高石灰土路拌的均匀性、保证石灰土基层施工质量的预期目的。
１原材料要求1.1土土应选用稍具粘性的土壤，砂性土、粉砂土、粘性土均可使用。
土的质量必须保证，不能是沼泽土、淤泥、泥炭，不能是含有易腐朽物质的材料，应尽量采用有机质含量小于4%、液限小于50%、塑性指数在4～15之间的土源为宜，使用塑性指数偏大的粘性土时，应进行粉碎，粉碎后土块的最大尺寸不应大于15mm。
1.2生石灰生石灰一般应采用II级灰且经试验合格，有效钙镁（CaO+M gO）含量不小于70%。
生石灰应妥善保管，在使用中应尽量缩短存放时间。
生石灰的技术指标应符合表1所列的规定。
２混合料组成石灰土又称为石灰稳定土，是由石灰和土按一定比例拌制而成的混合料，利用胶凝和结晶反应，使土体刚度增大，旨在提高天然土压实后的强度和水稳定性，适宜于铺筑市政道路底基层和基层。
一般石灰稳定土的掺灰量主要为4%、6％、8％、10%等。
３施工设备3.1大型机械设备大型机械设备主要有：挖掘机、推土机、平地机、装载机、路拌机、振动压路机、轮胎压路机、光轮压路机、洒水车等。
3.2小型机具主要有蛙夯或冲击夯、四齿耙、双轮手推车、铁锹等。
[整理版]石灰土
![[整理版]石灰土](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/55beec10e97101f69e3143323968011ca200f742.webp)

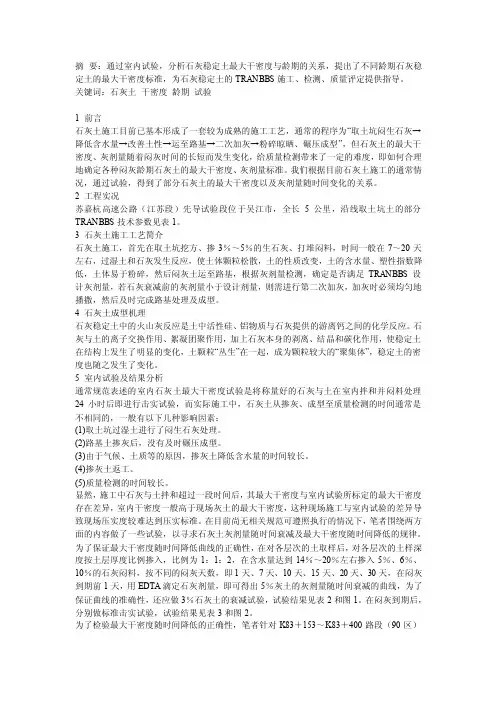

摘要：通过室内试验，分析石灰稳定土最大干密度与龄期的关系，提出了不同龄期石灰稳定土的最大干密度标准，为石灰稳定土的TRANBBS施工、检测、质量评定提供指导。
关键词：石灰土干密度龄期试验1 前言石灰土施工目前已基本形成了一套较为成熟的施工工艺，通常的程序为“取土坑闷生石灰→降低含水量→改善土性→运至路基→二次加灰→粉碎晾晒、碾压成型”，但石灰土的最大干密度、灰剂量随着闷灰时间的长短而发生变化，给质量检测带来了一定的难度，即如何合理地确定各种闷灰龄期石灰土的最大干密度、灰剂量标准。
我们根据目前石灰土施工的通常情况，通过试验，得到了部分石灰土的最大干密度以及灰剂量随时间变化的关系。
2 工程实况苏嘉杭高速公路（江苏段）先导试验段位于吴江市，全长5公里，沿线取土坑土的部分TRANBBS技术参数见表1。
3 石灰土施工工艺简介石灰土施工，首先在取土坑挖方、掺3％～5％的生石灰、打堆闷料，时间一般在7～20天左右，过湿土和石灰发生反应，使土体颗粒松散，土的性质改变，土的含水量、塑性指数降低，土体易于粉碎，然后闷灰土运至路基，根据灰剂量检测，确定是否满足TRANBBS设计灰剂量，若石灰衰减前的灰剂量小于设计剂量，则需进行第二次加灰，加灰时必须均匀地播撒，然后及时完成路基处理及成型。
4 石灰土成型机理石灰稳定土中的火山灰反应是土中活性硅、铝物质与石灰提供的游离钙之间的化学反应。
石灰与土的离子交换作用、絮凝团聚作用，加上石灰本身的剥离、结晶和碳化作用，使稳定土在结构上发生了明显的变化，土颗粒“丛生”在一起，成为颗粒较大的“聚集体”，稳定土的密度也随之发生了变化。
5 室内试验及结果分析通常规范表述的室内石灰土最大干密度试验是将称量好的石灰与土在室内拌和并闷料处理24小时后即进行击实试验，而实际施工中，石灰土从掺灰、成型至质量检测的时间通常是不相同的，一般有以下几种影响因素：(1)取土坑过湿土进行了闷生石灰处理。
(2)路基土掺灰后，没有及时碾压成型。
浅析石灰土路基填筑中的缺陷及防治方法
浅析石灰土路基填筑中的缺陷及防治方法摘要：石灰土路基在路基工程中具有强度高、团聚效果好的特点，可广泛应用于路基工程中。
文章分析了现场施工中经常出现的几种缺陷的产生原理，探讨了可以采取的改善措施，以减少石灰土路基缺陷，提高整体质量。
关键词：石灰土；路基填筑；缺陷；防治方法；引言由于石灰土具有因地制宜、工程造价低、抗压强度高、板性好、稳定性和耐寒性好的特点，所以石灰土一般适用于道路建设中的基层。
石灰土路基在施工中经常出现以下质量缺陷：路基开裂；表面有凹坑、脱皮、松动；碾压过程中出现扭簧，此类问题不仅影响工程进度，更影响道路质量。
因此，有必要采取一定的有效措施控制石灰土路基施工技术和施工质量。
1.石灰土路基填筑中的缺陷1.1土方质量较差用于石灰土的土方回填土的塑性指数一般为12-28%，土壤有机质含量不宜为10%，硫氰酸钾含量不应超过0.8%。
对于土壤源，禁止使用带有草根、生活垃圾、树干、腐殖质的土壤；泥炭土、污泥、有机质超标土壤等不能立即使用。
1.2石灰土路基爆灰石灰土路基碾压完成后，发生的石灰起泡现象，严重影响石灰土路基压实度及表观质量。
1.3无法压实，轮迹较深石灰粉与土拌合后，无论采用何种碾压组合，均达不到设计方案的压实度，且轮痕较深，表层不平整。
1.4路基弹簧因土的含水量高于达到规定压实度所需要的含水量而无法压实的粘性土体，当地基为粘性土且含水量较大，趋于饱和时，夯打后地基踩上去有一种颤动的感觉。
2.石灰土路基填筑中缺陷的防治方法2.1预防措施填筑前应彻底清除基质，清除杂草、树根和废弃物。
对耕地和土质松散的基底应进行压实处理，高速公路和一级公路基底压实度不应小于 90%，路基填土高度小于 80 cm 时，应选用配比良好的砂质土作填料。
对于砂质土，如果含水量超过最佳含水量2个点，应采取干燥或渗入石灰粉、干燥固体原料等技术措施解决：当填筑不同填料的路基时，应分层填充，每一层应使用相同的原料，不得混合。
三七灰土换填施工及质量控制
三七灰土换填施工及质量控制引言概述：三七灰土换填施工及质量控制是土木工程中常见的一项施工工艺。
本文将从四个方面详细阐述三七灰土换填施工及其质量控制的相关内容。
一、三七灰土换填施工的概述1.1 三七灰土的定义与特点三七灰土是一种由石灰、煤渣和粉煤灰混合而成的土壤改良材料。
其特点是具有较好的稳定性、良好的抗渗性和较高的承载力。
1.2 三七灰土换填施工的目的三七灰土换填施工主要是为了改善土壤的物理和力学性质，提高地基的承载能力和抗渗性能，以满足工程的要求。
1.3 三七灰土换填施工的步骤三七灰土换填施工普通包括场地准备、材料配制、施工工艺控制和质量验收等步骤。
其中，场地准备包括清理、平整和排水等工作；材料配制则需要按照一定的比例将石灰、煤渣和粉煤灰混合均匀；施工工艺控制则包括填充、压实和养护等过程。
二、三七灰土换填施工的质量控制2.1 施工材料的选择与质量要求在三七灰土换填施工中，石灰、煤渣和粉煤灰是关键的材料。
选择质量稳定、符合工程要求的原材料是保证施工质量的前提。
2.2 施工工艺的控制要点三七灰土换填施工中，施工工艺的控制对于保证工程质量至关重要。
包括填充均匀、压实均匀和养护合理等方面。
填充均匀可以通过合理的施工设备和施工工艺来实现；压实均匀则需要根据工程要求进行合理的压实控制；养护合理则需要根据环境条件和施工工艺来确定养护措施。
2.3 质量验收标准与方法三七灰土换填施工完成后，需要进行质量验收。
质量验收标准包括填充密实度、抗渗性能和承载力等指标。
质量验收方法可以通过现场观察、取样分析和实验室测试等方式进行。
三、三七灰土换填施工的应用领域3.1 基础工程三七灰土换填施工在基础工程中广泛应用，如建造物基础、道路基础等。
通过三七灰土的换填，可以提高地基的承载能力和抗渗性能，确保基础工程的安全稳定。
3.2 水利工程在水利工程中，三七灰土换填施工可以用于土石坝、堤坝和渠道等的建设。
通过三七灰土的换填，可以提高工程的抗渗性能和稳定性，保证水利工程的正常运行。
一建市政公路石灰粉煤灰土基层施工
2020/2/11
6
补充知识——灰剂量标准曲线
试验方法：EDTA滴定 试验目的：测定某类土中石灰和水泥剂量 试验过程：
✓ 准备5种试样，水泥或石灰剂量分别为0%,2%,4%,6%,8% ✓ 实际工作中应使工地实际所用水泥或石灰剂量位于标
掌握“宁高勿低”、“宁刮勿补”的原则，并使纵向
线型平滑一致。整型过程中禁止任何车辆通行。
2020/2/11
17
3.8碾压
拌和整型后的混合料不得超过24h，在大于最佳含 水量1%～3%时要一次性碾压成型。
⑴碾压机械要求：18～21吨的三轮压路机、振动 加自重40T以上的振动压路机和20T以上的轮胎压 路机；
(1)土样 ①颗粒分析； ②液限和塑性指数； ③重型击实试验； ④有机质含量(必要时做)。 (2)收集或试验粉煤灰的化学成分，细度和烧失量 (3)石灰的有效氧化钙和氧化镁含量试验
2020/2/11
27
（3）混合料组成设计室内试验步骤
(1)制备不同比例的石灰粉煤灰混合料（10：90，15：85 ；20：80；25：75；30：70，35：65；40：60；45： 55；50：50），确定同一龄期和同一压实度试件的抗压 强度，选用强度最大时的石灰粉煤灰比例
2020/2/11
22
2.2 石灰
石灰质量应在Ⅲ级以上 生石灰应在使用前7～10d进行充分消解成消石灰粉
，并过10㎜筛，消石灰粉应尽快使用，不宜存放过久 。 超过2个月龄期的石灰，不准使用 使用前测定有效钙和氧化镁的含量
2020/2/11
23
2.3 粉煤灰
粉煤灰主要成分： SiO2 Fe2O3要A求l2其O3总含量应大于
6%灰土方案
施工技术方案申报批复单合同号：承包人：合肥市公路桥梁工程有限责任公司编号：SG02-2S454颍上夏桥至杨湖段改建工程6%石灰改善土试验段施工方案S454颍上夏桥至杨湖段改建工程项目部二Ｏ一七年四月十七日6%石灰改善土试验段施工方案我部拟定于2017年4月26日对K2+620～K3+071右幅拼宽段进行6%石灰改善土试验段的施工，并将该段的试验、测量以及压实设备的碾压遍数进行收集整理。
一、编制依据(1)S454颍上夏桥至杨湖段改建工程招标文件、设计文件、修改图纸及补充答疑；(2) 《公路路基施工技术规范》JTG F10-2006；(3) 《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）；(4) 《公路工程施工安全技术规程》JTGF9—2015；(5) 《公路路基路面现场测试规程》JTG E60-2008；(6)《公路工程无机结合料稳定材料试验规程》JTG E51-2009；(7)现场踏勘的施工环境及地理条件；(8)颍上当地气象资料。
二、试验段施工的目的本试验段是为了验证混合料的质量和稳定性，检验所采用的机械能否满足备料、运输、摊铺、拌和及压实的要求和工作效率，以及施工组织和施工工艺的合理性及适用性。
通过试验段的施工，确定施工人员组成及分工；确定灰土的含量；确定施工最佳含水量；确定压实设备的类型及最佳组合方式；确定碾压遍数、速度的工序；确定每层材料的松铺厚度，以指导以后大规模的灰土土方路基施工。
三、试验段施工准备1、原材料素土采用1#取土场土方，颗粒最大粒径不应超过53mm不得含有有机杂物及其他杂质。
对进场石灰首先检查石灰材料的质量是否符合标准要求，据施工公路路基路面施工技术规范要求，并对进场石灰进行检测，石灰等级为II级标准。
并由试验室通过石灰土的标准击实试验确定其最大干密度和最佳含水量。
经实验得出试验段6%石灰土的最大干密度为1.726g/cm³，最佳含水量为17.5%。
水泥石灰综合稳定土的施工工艺
1、原材料的要求1.1.土：全线采用两侧取土，沿线村镇提供土源。
沿线土质较复杂，塑性指数在8~12之间，属于含砂低液限粉土，从颗粒结构分析来看，土样中砂粒含量约占10.9%，粉粒含量约占76.3%，粘粒含量只有5.9%左右。
土块应尽可能粉碎，土块的最大尺寸不大于15mm。
1.2.水泥：水泥采用当地产的普通硅酸盐水泥，采用终凝时间较长（宜在6h以上）标号为325#的水泥，快硬水泥、早强水泥及已受潮变质的水泥不得使用。
1.3.石灰：石灰采用消解石灰，要求施工单位尽量缩短石灰的存放时间，有效钙镁含量要达到Ⅲ级（含Ⅲ级）以上要求。
1.4.水：采用工程沿线河水，因处于农村，水未被污染。
2、混合料配合比的复核验证省道204东台段养护改造工程设计底基层为6：6：88的水泥石灰综合稳定土，经过重型击实试验确定施工控制参数：最大干密度ρdmax=1.769g/cm3,最佳含水量w0=16.3%。
根据最佳含水量和计算的干密度制备试件，进行无侧限抗压强度制件，试件的数量1组6个，在25℃的养护室保湿养生6天，浸水24h后，进行无侧限抗压强度试验，经测试平均强度能满足设计抗压强度0.8Mpa的要求。
上述试验符合要求后，进行了120米的试验段施工，以确定合理的施工长度、测定从撒布水泥到成型的时间，施工机械配置和组合，检验配合比是否满足设计要求和质量要求，检验各工序之间的组织协调工作及质量控制措施能否满足施工要求。
在对试验段组织了验收后，其结果符合有关验收规范要求，允许施工单位正式开始大面积施工。
4、水泥石灰综合稳定土的施工工艺4.1.路基准备本工程为养护改善工程，直接在老路上加铺水泥石灰综合稳定土基层，在施工前需检查路基是否松散、车辙、坑洼，薄弱环节要预先进行挖除加固处理，以保证路基质量符合设计要求。
4.2.施工放样在老路上恢复中线，并在中、边桩上标出综合稳定土基层的标高，测量人员在施工现场要随时进行观测纠正。
4.3.确定材料用量根据水泥石灰综合稳定土基层的厚度、干密度及石灰、水泥用量，计算单位面积综合稳定土需用的石灰、水泥重量并计算石灰、水泥布放距离。
