1-2-5《组建SOHO网络》研学案

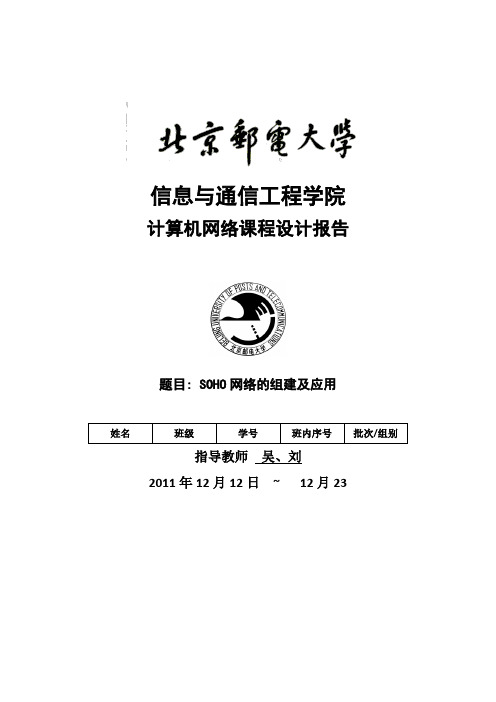

计算机网络课程设计结题报告 SOHO网络的组建与应用
信息与通信工程学院计算机网络课程设计报告题目: SOHO网络的组建及应用指导教师吴、刘2011年12月12日~ 12月23SOHO网络的组建及应用摘要本文针对实验室的设备环境，对SOHO企业的组网方式进行了研究和模拟，并最终提出了一套完整的SOHO组网方案。
首先，本文对路由器、交换机等组网基础设备进行了认真的研究。
关于路由器，我们实现了本地和远程的基本配置，并分别使用路由器的串口和以太网口实现了不同网段的网络互联，对路由器的防火墙及动态路由机制进行了探究。
关于交换机，我们实现了VLAN的划分以及不同VLAN间的相互通信，对广播风暴现象的产生原理及解决方案进行了特定的实验。
综合两者的功能，我们对多种网络拓扑结构进行了分析，讨论和改进。
最后，我们通过实验和模拟提出了一套完整的SOHO解决方案。
在该方案中，我们提出了一个能够适应多网段即时通信、共享Internet资源以及VPN专线的网络拓扑结构。
基于此拓扑结构，我们实现了IP电话的同一网段及不同网段的IP拨号，并通过组建企业自己的网守服务器统一管理企业内部拨号及通话。
另外，我们通过笔记本作为上网服务器实现了利用Windows Server 2008配置了VPN/NAT以及DNS服务器，方便了企业内部终端对Internet外部网页的访问。
我们实现了家居办公时的临时外地终端通过Internet VPN专线接入企业局域网，打造了方便快捷的家居办公环境。
在应用方面，我们利用DHCP服务为企业网内部提供动态IP分配；利用“飞鸽传书”软件，方便地实现了局域网内部资源的迅速共享；利用Server U创建了稳定的FTP资源共享平台。
限于实验室条件的限制，我们的方案并不是完全能够适用于现实的。
但是，我们为某些特定的环境提供了特殊的解决方案。
我们方案中的关键技术对各种组网方案都有很好的适应性。
关键词SOHOVPN/NAT FTP DNS IP电话目录第一章项目背景及依据 (1)第二章需求分析 (2)2.1 网络要求 (2)2.2 安全性需求 (2)2.3 业务需求分析 (2)第三章网络规划 (3)3.1 分析 (3)3.2 解决方案 (4)第四章整体组网方案 (6)4.1 总体拓扑图 (6)4.2 实现的功能 (7)第五章拓扑结构的探索与搭建 (8)5.1 公司总部组网过程 (8)5.1.1 配置SW2A (8)5.1.2 配置SW2B (10)5.1.3 配置SW3 (12)5.1.4 配置RA (17)5.2 子公司组网过程 (22)5.2.1 配置RB (22)5.2.2 配置RC (27)5.2.3 配置SW2C (32)5.3 SOHO网络解决方案 (33)第六章技术解决方案 (43)6.1 DHCP服务器 (43)6.1.1 DHCP服务器的概述 (43)6.1.2 DHCP服务器配置 (43)6.1.3 客户端DHCP配置 (45)6.2 企业FTP站点组建与配置 (45)6.2.1概述 (45)6.3 配置DNS服务器 (48)6.3.1 DNS服务器的概述 (48)6.3.2 DNS服务器的配置 (48)6.3.3 扩展部分 (55)6.4 VOIP技术与IP电话的原理与应用 (59)6.4.1 对IP电话进行设置 (59)6.4.2 在服务器上进行关守设置 (60)6.4.3 IP电话的通话管理 (63)6.5 飞鸽传书 (65)6.6 防火墙配置 (65)第七章文献参考 (68)第八章工作日志 (69)第九章个人心得 (73)个人心得—— (73)个人心得—— (74)个人心得—— (75)个人心得—— (76)个人心得—— (77)个人心得—— (78)个人心得—— (79)第一章项目背景及依据SOHO 一词来自于“Small Office & Home Office”的英文简称，即“小型办公和家庭办公”。
微课的设计与制作研究——以SOHO无线局域网的组建为例

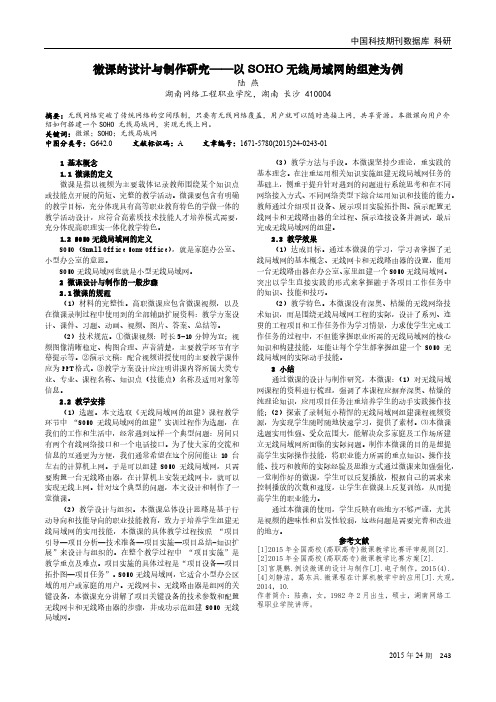

中国科技期刊数据库 科研2015年24期 243微课的设计与制作研究——以SOHO 无线局域网的组建为例陆 燕湖南网络工程职业学院，湖南 长沙 410004摘要：无线网络突破了传统网络的空间限制，只要有无线网络覆盖，用户就可以随时连接上网，共享资源。
本微课向用户介绍如何搭建一个SOHO 无线局域网，实现无线上网。
关键词：微课；SOHO ；无线局域网 中图分类号：G642.0 文献标识码：A 文章编号：1671-5780(2015)24-0243-011 基本概念1.1 微课的定义微课是指以视频为主要载体记录教师围绕某个知识点或技能点开展的简短、完整的教学活动。
微课要包含有明确的教学目标，充分体现具有高等职业教育特色的学做一体的教学活动设计，应符合高素质技术技能人才培养模式需要，充分体现高职理实一体化教学特色。
1.2 SOHO 无线局域网的定义SOHO （Small Office Home Office ），就是家庭办公室、小型办公室的意思。
SOHO 无线局域网也就是小型无线局域网。
2 微课设计与制作的一般步骤 2.1微课的规范（1）材料的完整性。
高职微课应包含微课视频，以及在微课录制过程中使用到的全部辅助扩展资料：教学方案设计、课件、习题、动画、视频、图片、答案、总结等。
（2）技术规范。
①微课视频：时长5-10分钟为宜；视频图像清晰稳定、构图合理、声音清楚，主要教学环节有字幕提示等。
②演示文稿：配合视频讲授使用的主要教学课件应为PPT 格式。
③教学方案设计应注明讲课内容所属大类专业、专业、课程名称、知识点（技能点）名称及适用对象等信息。
2.2 教学安排（1）选题。
本文选取《无线局域网的组建》课程教学环节中 “SOHO 无线局域网的组建”实训过程作为选题，在我们的工作和生活中，经常遇到这样一个典型问题：房间只有两个有线网络接口和一个电话接口。
为了使大家的交流和信息的互通更为方便，我们通常希望在这个房间能让10台左右的计算机上网。
粤教版信息技术第一册组建SOHO网络
n PC计算机三台； n 网卡(电脑内置)、路由器； n 双绞线3条。
任务2：利用路由器实现三台计算机机连接
网络拓扑
任务3：在任务2基础上实现三台计算机机连接Internet
工作任务
借助网卡、双绞线并通过路由器连接三 台计算机，实现三台计算机上网。
任务3：在任务2基础上实现三台计算机机连接Internet
任务1：利用网卡实现双机直接连接
材料清单
n PC计算机两台； n 网卡两块(内置)； n 双绞线交
网络拓扑
任务2：利用路由器实现三台计算机机连接
工作任务
借助网卡、双绞线并通过路由器连接三 台计算机，实现三台计算机上的文件拷贝。
任务2：利用路由器实现三台计算机机连接
组建SOHO网络
旧知识回顾
计算机网络是指把地理上分散的多台独 立自主的计算机通过软、硬件设备互连， 以实现资源共享和信息交换的系统。
准备练习
• 查看本机IP地址 • 设置本机IP地址 • ipconfig、ping命令使用
任务1：利用网卡实现双机直接连接
工作任务
借助网卡和双绞线电缆连接两台计算机， 不用任何互联设备，实现两台计算机上的文 件拷贝。
材料清单
n PC计算机三台； n 网卡(电脑内置)、路由器； n 双绞线3条。
任务3：在任务2基础上实现三台计算机机连接Internet
网络拓扑
小结
粤教版(2013)初中信息技术第一册 课件 - 2.5组建SOHO网络 (共23张PPT)
二、组建小型无线网络
3.路由器设置 点击网页左边的“LAN口设置”按钮，进入网络LAN口设置页面，在 这个页面设置局域网IP地址与子网掩码。如图所示。
二、组建小型无线网络
3.路由器设置 这样，一个无线WLAN就组建成了，笔记本电脑、智能手机、iPAD均 可打开无线网络连接，查看可用的无线网络，如图是笔记本电脑查看可 用的无线网络窗口，找到无线网络名为FAST_32670E的无线网络，单击 “连接”，如图所示，按要求在如图所示的文本框中输人在路由器中所 设置的访问密钥就可以与无线路由器连接了。
3.路由器设置 利用上面所连接的无线路由器进行ADSL自动拨 号（注意配置路由器电脑的IP地址必须与无线路由 器Lan口地址是同一个网段）。根据无线路由器的 出厂说明书，登陆无线路由器的配置平台，通常的 登陆IP地址为192.168.1.1或192.168.2.1，这里以 后者为例。 打 开 IE ， 输 人 无 线 路 由 器 管 理 地 址 ： 192.168.2.1。打开无线路由器登录页面（默认账 号和密码均是admin），进入配置页面。对于无线 路由器配置，首先是设置无线网络名（也就是 SSID）、无线信道、加密、DHCP服务设置等。设
一、组建小型有线网络
4.用ipconfig、ping命令进行验证 （2）ping。 ping 命 令 是 网 络 测 试 中 最 常 用 的 命 令 ， 凡 是 使 用 TCP/IP协议的计算机都可以使用ping命令来测试计算机 网络是否连通。 ping命令的格式为：ping IP地址。 使用ping命令测试127.0.0.1地址来反映本地主机连通 状态，观察测试结果，说出127.0.0.1地址的功能和作用。 打开“开始”菜单，选择“运行”在“运行”对话框中 输 人 “ cmd” 命 令 ， 接 着 在 DOS 窗 口 中 输 入 ping 127.0.0.1，如图所示，127.0.0.1是代表本地网址。如果 数据能够传输通过，表示本地网卡及协议正常。
SOHO型网络的组网方案
SOHO型网络的组网方案一、背景科学技术的发展日新月异，在计算机技术和通信技术结合下，网络技术得到了飞速的发展。
如今，不仅计算机已经和网络紧密结合，整个社会都不可能脱离网络而存在。
网络必将成为和电话一样通用的工具，成为人们生活、工作、学习中必不可少的一部分。
网络技术的成熟和笔记本等硬件设备的不断产生，使得SOHO成为可能。
SOHO，即small office home office，小型家庭办公网络，一般就是几台电脑组成，能够访问internet，共享资料，适合平面设计师、自由撰稿人、广告策划师、网络安全分析师等职业SOHO也以其方便，自由，成本低而深受广大青年的爱好。
二、分析1、SOHO特点规模小，投资少，人员精简；通过使用家庭办公环境，要求网络系统经济灵活，流动性大；通信及业务联系以PC-LAN和电话系统为主，主要提供文件/打印共享、话音/传真、Internet浏览/电子邮件服务；网络系统的日常维护和管理必须十分简便，要求系统运行可靠。
2、SOHO PC的选择SOHO办公系统首先在于PC机的选择。
最主要的条件是功能多样化。
针对各项工作情况的复杂性，可能会产生若干不同方面的计算机使用要求，例如通信、写作、排版、文档扫描、数据管理、统计分析等等。
单一的专用计算机难以满足小型办公环境的需要，其次网络和通信功能也非常重要，小型办公室绝不应当是封闭的系统，并且是与外界有较多联系的。
通过网络实现无纸办公和通过远程通信实现异地办公，都是未来的发展方向。
从这方面来看，网络功能和远程通信功能是SOHO PC的最基本特征。
同时，易于使用和维护的计算机是深受用户欢迎的，好用的软件有时可能需要占用更多的计算机资源，所以较高的配置也就成为SOHO PC的表现。
目前国内的品牌机，如联想、方正等都推出了适合SOHO环境的商用机型，价格大多在万元以内。
如果对费用比较敏感的用户也可选择自己组装兼容机，价格一般在五、六千元左右。
无线组网技术项目一 组建SOHO局域网-任务2
一、组建SOHO局域网
按照上图搭建实验拓扑，完成后对网络中的设备进行相关的 配置，网络设备的配置步骤如下：
• 1、设置计算机名和工作组名 • 2、规划计算机的IP地址
计算机 PCA PCB PCC PCD
IP 地址 192.168.1.10 192.168.1.11 192.168.1.12 192.168.1.14
• （1）在任一台计算机上双击桌面上的【网上邻居】 图标，检查能否看到网络中其它计算机的名称。 如果能看到其它计算机的名称说明对等பைடு நூலகம்设置正 确。
• （2）在【开始】->【运行】框中输入“cmd”切换 到命令行状态。
• （3）运行“Ping”命令，检测计算机之间的连通性。
• 本测试中我们可以在PCA（IP地址：192.168.1.10）上ping PCB（IP地址 192.168.1.11），观察测试结果。
• 环形：所有节点连接成一个闭合的环，节点之间为点到点连接，环形 如下图所示。
全连接：点到点全连接，连接数随节点数的增长迅速增长（N(N－1)/2）， 使建造成本大大提高，只适用于节点数很少的广域网中 ，全连接如下图所 示。
不规则（网状）：点到点部分连接，多用于广域网，由于连接的不完全 性，需要有交换节点，不规则如下图所示。
任务描述
• 在前项考核中小张分别制作了双绞线，并 将电脑网卡安装完毕，现在考官又提供了 交换机一台及PC若干，要求小张使用这些 设备组建一个简单的SOHO局域网，请协助 小张完成此项考核。
知识准备
• 一、SOHO局域网介绍 • 二、IP地址概述 • 三、交换机原理
• SOHO局域网介绍
• SOHO，即Small Office Home Office，家居办公，大多指那 些专门的自由职业者。在本例中SOHO局域网指小型家居 办公局域网络，它从本质上讲也是局域网，所有适用与局 域网的技术，在其上均可实现。
第3章 组建SOHO无线局域网
一定的发射功率（一般小于1W），并且不要对其他频段造
成干扰即可 。
第19页
第3章 组建SOHO无线局域网
2）信道用数字表示
人们通常把传输数据信号的电磁波频段划分成一定数
量的、带宽相同的小频段，并称其为信道（或频道）。信 道用数字表示。 3） 2.4GHz频段有14个信道 FCC 公布 IEEE802.11G 的 2.4GHz 频段有 14 个信道，各
教学难点
· IEEE802.11物理层技术； · IEEE802.11数据链路层技术。
第4页
第3章 组建SOHO无线局域网
3.1 项目导引
SOHO（Small Office Home Office），就是家庭办公
室、小型办公室的意思。某公司最近租用了一个新房间作
为小会议室。这个房间只有两个有线网络接口和一个电话 接口。为了使大家开会时的交流和信息的互通更为方便， 公司希望在会议室能让10台左右的计算机上网。 小王是公司的兼职网络管理员。他建议在会议室里组
第3页
第3章 组建SOHO无线局域网
教学重点
·IEEE 802.11标准及其更新补充； · 电磁波频段及信道； · 基础结构（Infrastructure）模式WLAN ； ·IEEE802.11物理层技术； · IEEE802.11数据链路层技术； · 无线路由器的功能及配置方法； · 用无线路由器组建SOHO无线局域网。
第11页
第3章 组建SOHO无线局域网
第12页
第3章 组建SOHO无线局域网
4．基础结构模式WLAN特点 基础结构模式 WLAN 在网络扩展、集中管理、用户身 份验证等方面有优势，另外数据传输性能也明显高于 Adhoc模式。在基础结构模式WLAN中，由于STA之间的通信
无线组网技术项目一 组建SOHO局域网-任务1
PC网络参数设置
电脑有线或无线连接到TL-WR700N（以Windows XP系统无线连接到TL-WR700N为例），TLWR700N出厂默认工作在AP模式，默认SSID是：TP-LINK_PocketAP_FFFFFE （“FFFFFE”是TLWR700N无线MAC地址后六位），且并未设置无线安全。电脑扫描环境中的无线网络，选中 TL-WR700N的无线SSID，并点击“连接”，连接上之后，如图3-11所示。
2、双绞线的连接器：
一、网线制作准备
3、双绞线与RJ-45水晶头的连接方式： ＥＩＡ／ＴＩＡ的布线标准中规定了两种双
绞线的线序５６８Ａ与５６８Ｂ。
二、网线制作
• 直通线的制作 • 对直通线来说，双绞线两头的线序一样，都采用
568a或都采用568b。 • 直通线缆适用于:PC-HUB； HUB-HUB普通口-级连
任务描述
•
小张是北京信息科技开发有限公司负
责公司内部网络设备维护的员工，考官要
求小张首先使用现有的器材制作直连双绞
线及交叉双绞线并测试其连通性，请协助
小张完成该项考核。
知识准备
• 一、计算机网络概述 • 二、计算机网络构成 • 三、双绞线的种类 • 四、直连线和交叉必备知识 1、双绞线的结构
• 下面我们以TL-WR700N为例学习Router模式 的配置。
• Router模式下，TL-WR700N就相当于一台 无线路由器，有线口作为WAN口，无线用 作LAN，所有的无线客户端可以实现共享一 条宽带线路上网。其网络应用结构如图3-9 所示。
Router模式典型应用结构图
1、PC的网络参数设置
2、TL-WR700N的设置
• 若在“WAN口状态”查看到路由器已经获取到 的IP及DNS服务器地址，说明PPPoE拨号成 功，如上图所示。
家庭SOHO网络组建与维护网络规划方案
相关知识
计算机网络的概念 计算机网络的分类 网络性能 网络有关的国际标准组织 OSI 参考模型 结构图绘制 设备型号及选择
相关知识－计算机网络的概念
计算机网络的定义
? 计算机网络是把处在不同地理位置的独立计算机，用 通信介质和设备互连，辅以网络软件进行控制，达到 资源共享、协同操作的目的。 ? 多机系统：两台以上的计算机互联才能构成计算机 网络 ? 互联系统：互联是通过通信设备和通信线路实现的 ? 资源共享系统：
相关知识－七层功能介绍
? 表示层功能：数据加密、压缩、文件压缩、格式化数据等
? 该层数据传输单元：PPDU（Presentation Protocol Data Unit，表示层协议数据单元）
7
应用层
? 该层用于表示声音和影像的标准：MIDI 和MPEG 。
任务分析
根据用户方案的具体要求，绘制出该网络 的拓扑结构图，确定网络中的IP地址规划方案 ，并完成网络设备的选型。
搭建一个网络，首先要清楚用户对网络的 需求，明确网络的功能和用途，通过分析制定 规划方案。规划设计人员通过与用户方进行沟 通了解得知如下用户信息：家庭需要连网的电 脑3台，分别属于3个房间，每个房间使用面积 约12m2，目前家庭主要利用电脑上网查询资料 、玩网络游戏及收发邮件。为了方便内部传输 资料和访问互联网络，因此需搭建一个适合家 庭用户使用的SOHO网络。
相关知识－七层功能介绍
? 网络层功能：向上一层传输层提供服务，并将网络地址翻译成 对应的物理地址
? 该层数据传输单元：包（Packet） ? 该层协议：网际协议（IP）和互联网分组交换协议（IPX）。
相关知识－七层功能介绍
网络地址
IP 地址
网络地址 10.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、【学习目标】
①会组建小型有线网络。
②会组建小型无线网络。
★★★★★）
★★★★★）
三、【学习过程】
研学任务一：了解SOHO 网络的含义及其特点
研学课本第5节第一段，讨论理解以下内容：
①SOHO 是什么意思？SOHO 网络是什么意思？
②SOHO 网络的特点是什么？组建SOHO 网络的目的是什么？
③你还有哪些新的发现或有什么疑问？
研学任务二：如何组建小型有线网络
观看“自学视频”中的“组建小型有线网络”，边看边在课本上划出重点内容，并讨论理解以下内容：
①如何根据实际需求设计小型有线网络的拓朴结构？
②列出有线网络组网硬件及连接方式？
③如何设置联网软件？
④如何验证网络的联通情况？
⑤你还有哪些新的发现或有什么疑问？
研学任务三：如何组建小型无线网络
观看“自学视频”中的“组建小型无线网络”，边看边在课本上划出重点内容，并讨论理解以下内容：
①如何根据实际需求设计小型无线网络的拓朴结构？
②列出无线网络组网硬件及连接方式？
③如何设置无线路由器？
④如何验证网络的联通情况？
⑤你还有哪些新的发现或有什么疑问？
四、【学习反馈】
完成“测试题.swf ”
五、【学习评价】个人与团队评价 （使用投票系统完成）
番禺区初中信息技术学科“研学后教”研学案
教学主题：第5节 组建SOHO 网络 编写人：李强
班别： 姓名： 组别：
1、知识点评价：
（1）你会组建小型有线网络吗？
（2）你会组建小型无线网络吗？
（3）你理解SOHO网络的意义吗？
2、小组研学评价：
（1）你积极主动地参与了小组研学吗？
（2）你帮助了别人或你主动地向别人请教了吗？（3）你们小组都完成了研学任务了吗？
（4）你们小组有什么经验或教训要分享的吗？（5）你认为哪几个小组可以获得最佳团队奖？
3、课堂小结，评选“优秀研学小组”。
