石油树脂软化点测试实验流程
1.方法要点
本方法需使用环球法规定的仪器和条件下测量，尤其是升温速率应该严格控制。
2.实验样品
从车间的同批次树脂中取得
3.测试仪器及药品
烧杯，温度计，恒温水浴槽，加热炉，研钵，环球法软化点测定仪，甘油
4.测试步骤
1）将样品磨成绿豆大小（不要粉末）
2）把磨好的样品放进小烧杯内在电热炉（石棉网）上进行加热
3）将加热至黏流状态下的样品倒进铁环压平冷却十分钟
4）把铁环及铁球放到铁架上，将铁架放在装有甘油的大烧杯里，恒温十五分钟（32±1℃）
5）恒温后将烧杯放在电热炉上进行加热并观察温度，控制温度三分钟内升高5±0.5℃，此后每分钟读取一次温度，温度上升范围5±0.5℃
6）观察并记录铁球与铁板接触时的温度即为软化点
沥青软化点试验方法及注意事项
沥青软化点试验方法及注意事项
《沥青软化点试验方法及注意事项：我的“热沥青之旅”》
嘿，朋友们！今天咱们来唠唠沥青软化点试验这个事儿，可别觉得它枯燥，里面可藏着不少有趣的小秘密呢！
首先说说试验方法。就像是一场给沥青的“耐热大考验”。那主要的仪器啊，就像一个个小卫士站在那——恒温浴槽啊、环架啊、钢球啥的。我们得先把沥青样品给装在特制的小环里，这个过程就像是给沥青穿了个紧箍咒，让它乖乖待着。然后把装着沥青的环放在架子上，下面放着加热的水或者甘油（可千万要看好别加错啦，就像做菜别放错调料一样重要），中间搁个小钢球，像个勇敢的冒险者站在沥青上面。接着就是慢慢地加热这个大“澡堂”。
这个时候啊，我们就要目不转睛地盯着沥青和钢球的一举一动啦。随着温度升高，沥青开始变软，软得像个懒洋洋的大胖子。直到那个钢球把沥青“戳穿”，达到一定的程度，这个时候记录的温度就是软化点啦。这就像是沥青终于扛不住热，露出了自己的“软弱底细”。
再讲讲这过程中的注意事项吧。哎呀，那可真是要处处小心。在装沥青入环的时候，要保证装得满满的还得又平又整，就像给蛋糕抹奶油一样，不能一边厚一边薄，不然这测试结果可就和喝醉了酒的人走路一样摇晃不准啦。
还有啊，加热的速度可不能随心所欲，不能像你飙车一样加速过猛，要按规定的速度升温，要不然沥青还没反应过来呢，温度就一下子上去了，得出来的数据肯定是错的离谱，就像你算数学题胡乱一通算一样可怕。
而且这试验过程中要保证整个装置稳稳当当的，要是晃来晃去的，那钢球就不能好好发挥它“试压员”的作用了，说不定原本稳稳能“戳破”沥青的，结果在晃动下“失足落水”，那可就闹大笑话，数据也完全报废了。
做这个沥青软化点试验啊，就像是照顾一个调皮的小娃子，得事事顺着它的规矩来，不过当你得到最终准确数据的时候，那种感觉，就像是打了一场胜仗一样自豪呢。每一次做这个试验，我都觉得自己像是个严格的裁判，在判定沥青到底在什么温度才会“投降”变软，也算是和沥青这个黑乎乎、黏糊糊的家伙有了一次很独特的互动啦！
沥青软化点试验
- 1 - 沥青软化点试验
沥青软化点试验是一种用于测量沥青材料软化点的试验方法。沥青是一种黑色的油状物质，主要用于路面和屋顶的建设。它具有良好的粘附性和耐久性，但其性能会随着温度的升高而发生变化，因此软化点试验对于评估沥青材料的性能至关重要。
软化点试验通常采用ASTM D36标准，该标准规定了试验中所需的设备和程序。试验中需要使用一台软化点试验仪，该仪器能够控制加热速率和温度，并能够记录沥青样品的软化点。试验中的样品通常是粘度较高的沥青材料，例如石油沥青或沥青混合料。
在试验开始前，需要将样品加入到软化点试验仪的杯中。然后，将试验仪加热到指定的温度，通常为5℃/min。在加热过程中，需要不断搅拌样品，以确保样品均匀受热。当样品开始变软并且无法再搅拌时，记录下此时的温度，这个温度就是沥青材料的软化点。
软化点试验的结果可以用于评估沥青材料的性能。例如，软化点越高，沥青材料的耐高温性能就越好，适用于高温地区。反之，软化点较低的沥青材料适用于低温地区。此外，软化点试验还可以用于检测沥青材料的老化程度。随着时间的推移，沥青材料的软化点会逐渐降低，因此软化点试验可以用于检测沥青材料的老化程度。
总之，软化点试验是一种重要的试验方法，可以用于评估沥青材料的性能和老化程度。通过软化点试验的结果，可以选择适合不同气候条件下使用的沥青材料，从而提高路面和屋顶的耐久性和安全性。
沥青软化点测定仪操作规程
沥青软化点测定仪操作规程
一、实验目的
测定沥青的软化点，确定其质量指标。
二、实验原理
三、操作步骤及注意事项
1.仪器准备
（1）检查沥青软化点测定仪是否完好，仪器表面是否干净。
（2）将测定仪预热到适当的温度（根据试样的类型和规格确定），并保持稳定。
2.试样准备
（1）选取一定质量的沥青试样，并将其破碎成小块，使其表面平整。
（2）将试样放入金属测温筒中，注意不要超过标志线。
3.开始测量
（1）将装有试样的金属测温筒放入测量室中，并将加热装置盖严。
（2）将温度加至大致接近试样的软化点，然后减小加热速率，保持平稳加热。
（3）在试样开始软化变形之前，每隔2℃记录一次温度，直到试样完全软化。
（4）在每次记录温度时，用试锥在试样上进行穿刺测试，目视观察试样的变形情况。 （5）当试样完全软化时，将当前温度记录为试样的软化点。
4.清洁和保养
（1）实验结束后，关闭电源并滤去沥青残渣。
（2）用纯净溶剂清洗测温筒、试锥和其他接触试样的仪器部件。
（3）将仪器的外观清洁干净，并存放在干燥通风的地方，以免腐蚀和损坏。
注意事项：
（1）操作人员必须穿戴实验服，佩戴安全帽，并戴上防护眼镜和手套。
（2）操作过程中应保持仪器和试样干燥，以免影响测量结果。
（3）操作人员应熟悉沥青软化点测定仪的使用方法和安全注意事项，严格按照操作规程进行实验。
（4）在测量过程中应注意观察试样的表面变形情况，准确记录试样的软化点。
四、数据处理
根据实验记录的温度数据，绘制沥青软化点与温度的关系曲线。根据曲线确定沥青的软化点。
五、实验结果分析
通过测定沥青的软化点，可以确定其质量指标。软化点较高表明沥青具有较好的抗变形性能，适用于高温地区；软化点较低表明沥青易于变形，适用于低温地区。 六、实验总结
通过沥青软化点测定仪的操作，我们成功测得了沥青的软化点，并据此确定了其质量指标。实验中我们注意了操作规程中的各项事项，并且获得了准确可靠的实验结果。沥青软化点测定对于沥青材料的质量控制和选材具有重要意义，为工程中的沥青应用提供了科学依据。
沥青软化点试验环球法方法

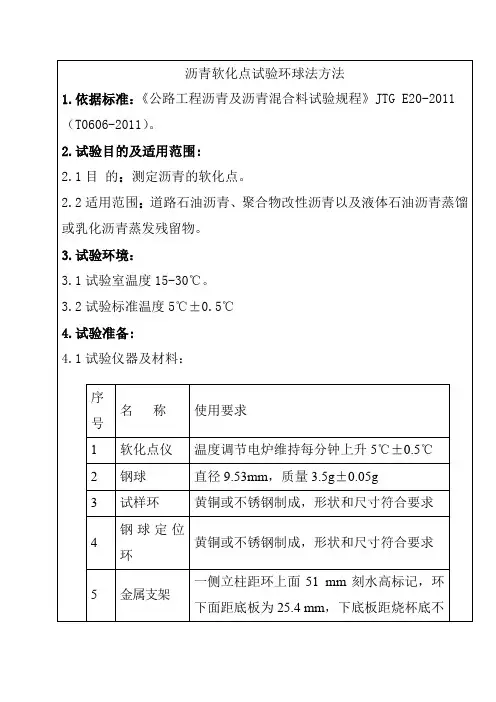

沥青软化点试验环球法方法
1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011（T0606-2011）。
2.试验目的及适用范围:
2.1目 的：测定沥青的软化点。
2.2适用范围：道路石油沥青、聚合物改性沥青以及液体石油沥青蒸馏或乳化沥青蒸发残留物。
3.试验环境：
3.1试验室温度15-30℃。
3.2试验标准温度5℃±0.5℃
4.试验准备:
4.1试验仪器及材料：
序号 名 称 使用要求
1 软化点仪 温度调节电炉维持每分钟上升5℃±0.5℃
2 钢球 直径9.53mm，质量3.5g±0.05g
3 试样环 黄铜或不锈钢制成，形状和尺寸符合要求
4 钢球定位环 黄铜或不锈钢制成，形状和尺寸符合要求
5 金属支架 一侧立柱距环上面51 mm刻水高标记，环下面距底板为25.4 mm，下底板距烧杯底不小于12.7 mm，也不大于19 mm
6 耐热玻璃烧杯 容量800-1000mL，直径不小于86 mm，高不小于120 mm
7 温度计 量程0-100℃，分度值0.5℃
8 恒温水槽 控温准确度为±0.5℃
9 其他仪具 试样底板、平面刮刀、隔离剂（甘油与滑石粉质量比2:1）、蒸馏水或纯净水、石棉网
4.2试样制备
4.2.1将隔离剂拌合均匀涂抹于试样底板，并将试样环置于试样底板上；
4.2.2按规程规定方法准备试样；
4.2.3.将准备好的沥青试样徐徐注入试样环内略高出环面为止；
4.2.4试样在室温中冷却30min后，用热刮刀刮除环面上的试样；
4.2.5调节软化点仪维持每分钟上升5℃±0.5℃。
5.试验步骤： 具体试验步骤依据《公路工程沥青及沥青混合料试验规程 JTG
E20-2011》T0606-2011的方法进行试验。
6..试验结果整理：
6.1.同一试样平行试验两次，当两次测定值的差值符合重复性试验允许误差要求时，取平均值作为软化点试验结果，准确至0.5℃。
沥青软化点测定仪的试验方式

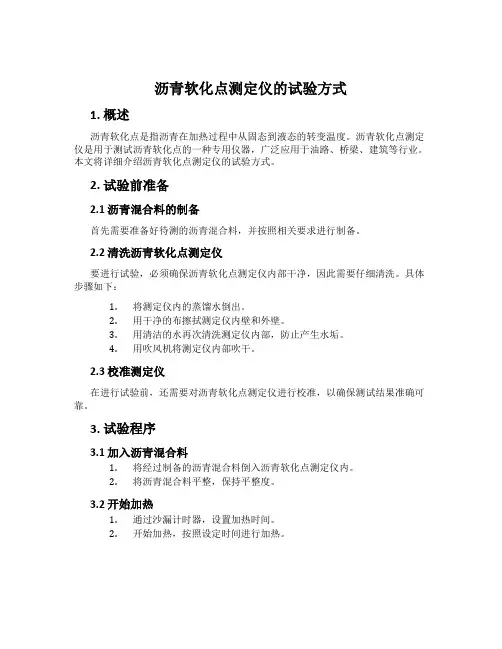

沥青软化点测定仪的试验方式
1. 概述
沥青软化点是指沥青在加热过程中从固态到液态的转变温度。沥青软化点测定仪是用于测试沥青软化点的一种专用仪器，广泛应用于油路、桥梁、建筑等行业。本文将详细介绍沥青软化点测定仪的试验方式。
2. 试验前准备
2.1 沥青混合料的制备
首先需要准备好待测的沥青混合料，并按照相关要求进行制备。
2.2 清洗沥青软化点测定仪
要进行试验，必须确保沥青软化点测定仪内部干净，因此需要仔细清洗。具体步骤如下：
1. 将测定仪内的蒸馏水倒出。
2. 用干净的布擦拭测定仪内壁和外壁。
3. 用清洁的水再次清洗测定仪内部，防止产生水垢。
4. 用吹风机将测定仪内部吹干。
2.3 校准测定仪
在进行试验前，还需要对沥青软化点测定仪进行校准，以确保测试结果准确可靠。
3. 试验程序
3.1 加入沥青混合料
1. 将经过制备的沥青混合料倒入沥青软化点测定仪内。
2. 将沥青混合料平整，保持平整度。
3.2 开始加热
1. 通过沙漏计时器，设置加热时间。
2. 开始加热，按照设定时间进行加热。 3.3 测定软化点
1. 当温度接近软化点时，用电动搅拌器轻轻搅拌沥青混合料，使其温度均匀。
2. 观察沥青混合料开始变形的温度，即为沥青的软化点。
3.4 停止加热
当软化点确定后，停止加热，并等待沥青混合料冷却到室温，然后清理设备。
4. 注意事项
1. 在试验前，应检查设备是否完好无损。
2. 在试验过程中，应严格按照操作规程操作，防止误操作。
3. 在试验结束后，应清洗测定仪并将其放置在干燥通风的地方。
5. 结论
沥青软化点测定仪是一种专用设备，用于测试沥青的软化点温度，是油路、桥梁、建筑等行业中非常重要的测试仪器。通过本文介绍的试验方式，可以确保测试结果的准确性和可靠性，有助于为各行业提供更加高质量的服务。
做沥青软化点操作规程(3篇)
第1篇
一、目的
为确保沥青软化点试验的准确性和安全性，特制定本操作规程。
二、适用范围
本规程适用于沥青软化点试验，包括沥青混合料、沥青路面材料、改性沥青等。
三、试验仪器
1. 沥青软化点仪：应具备符合国家标准的要求。
2. 环境箱：温度控制在25℃±1℃。
3. 环境湿度计：相对湿度控制在40%±5%。
4. 沥青试样：符合试验要求。
5. 搅拌器：搅拌速度在0-250r/min之间连续可调。
四、操作步骤
1. 准备工作
（1）将沥青软化点仪放置在水平桌面上，调整仪器水平。
（2）将环境箱的温度控制在25℃±1℃，相对湿度控制在40%±5%。
（3）将沥青试样放入环境箱内，待试样温度达到25℃±1℃时取出。
2. 试验操作
（1）将沥青试样放入沥青软化点仪的试样环中，并用甘油涂覆。
（2）将试样环放在支撑板上，将球放在球环盖上，将球放入球盖中。
（3）打开沥青软化点仪的搅拌器，调整搅拌速度在0-250r/min之间。
（4）开启沥青软化点仪的加热功能，设定加热速率，使试样在3分钟后自动调整为5.00.5/min。
（5）观察试样软化点的变化，当试样软化点达到预期值时，关闭加热功能。
（6）记录试样软化点，精确到0.1℃。 3. 数据处理
（1）计算试样软化点的平均值，精确到0.1℃。
（2）如需打印数据，可使用打印机输出。
五、注意事项
1. 操作过程中，注意观察沥青软化点仪的加热功率、搅拌速度等参数，确保试验的准确性。
2. 在试验过程中，严禁触摸试样和加热器，以免烫伤。
3. 试验结束后，关闭沥青软化点仪的电源，整理试验场地。
六、安全措施
1. 操作人员应熟悉沥青软化点试验的操作规程，掌握安全知识。
2. 试验过程中，注意安全防护，如穿戴防护手套、防护眼镜等。
3. 试验结束后，清理试验场地，确保无安全隐患。
七、试验报告
试验报告应包括以下内容：
1. 试验目的
2. 试验仪器
软化点测定
土木工程材料实验报告
专业： 组号： 试验日期：
班级： 组长： 组员：
试验名称：软化点测定试验
实验设备：1、软化点测定仪，钢球直径为9.5mm，质量为（3.50.05）
g，试样环为铜制锥环或肩环。
2、电炉或加热器、金属板（一面光洁度为▽8）或玻璃板、
刀（切沥青用）、筛（0.3~0.5mm）、甘油、滑石粉、隔离
剂、新煮沸的蒸馏水。温度计（30~180℃，分度值0.5℃）。
实验准备：1、小心加热样品，不断搅拌以防局部过热，加热到使样
品能够流动。加热温度不超过预计软化点110℃，加热时
间不超过120min。加热搅拌过程中避免试样中进入气泡。
将铜环置于涂有隔离剂的金属板或玻璃板上，试样过筛后
注入铜环内并略高环面，如估计软化点在120℃以上，应
将铜环加热至80~100℃。
2、将试样在空气中冷却30min后，用热刀刮去高出环面
的试样，使于环面齐平。
实验步骤：1、将试样环水平地安在环架中层板的圆孔上，然后放入 烧杯中，恒温15min。烧杯中事先放入温度(51)℃的水 （估计软化点低于80℃）或（301）℃的甘油（估计软化 点高于80℃）。然后将钢珠放在试样上表面之中，调整水面或甘油液面至深度标记。将温度计由上层板中心孔垂直 插入，使水银球与铜环下面齐平。 2、将烧杯移放至有石棉网的三角架上或电炉上，立即加热，升温速度为（50.5）℃/min。
3、试样受热软化下坠至下承板面接触时的温度即为试样的软化点。
数据处理：
软化点
软化点仪信息化系统操作规程
1、打开信息化系统服务器及软化点试验用电脑。
2、打开公路质量检测软件并选择管理员权限登陆，依次单击委托管理、委托办理、沥青、沥青三性试验、增加，在增加窗口下的检测参数中选择软化点试验。
3、打开软化点仪电源开关并将准备好的样品放在软化点台座上，转动玻璃杯当软化点仪面板上试样1试样2灯同时亮起时为止。
4、依次选择公路质量检测软件试验管理、样品检测、沥青、双击沥青三性试验、选择相应样品编号、确定、将光标停留在软化点试验的数据采集区域，此时屏幕显示数据采集窗口。
5、按下软化点仪面板上试验按钮及搅拌按钮，仪器自动工作，根据时间点记录每分钟末温度值，当两个软化点样品均接触底板后，数据采集完毕，关闭软化点仪电源开关。
6、依次单击公路工程质量检测软件试验管理、样品检测、沥青、沥青三性试验，选择已做完试验的样品编号，单击菜单栏中的确定，填写样品其他信息后，查看数据是否有效，有效则在报告状态中选择有效，然后点击已试验。若数据无效，则在报告状态中选择无效，同时在备注中注明原因，再单击已试验。
7、关闭公路试验检测软件，试验结束。
软化点操作规程
SYD-2806E型全自动沥青软化点
试验器操作规程
1、试样制备及放置：
1.1、将试样环置于涂有甘油滑石粉隔离剂的试样底板上，按JTG E20-2011规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。
1.2、试样在室温冷却30分钟后，用热刮刀刮除环面上的试样，应使其与环面齐平。
1.3、（试样软化点在80℃以下者），将装有试样的试样环连同底板置于装有5℃±0.5℃水的恒温水槽中至少15分钟；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。烧杯内注入新煮沸并冷却至5℃的蒸馏水或纯净水，水面略低于立柱上的深度标记。
1.4、（试样软化点在80℃以上者），将装有试样的试样环连同底板置于装有32℃±1℃甘油的恒温槽中至少15分钟；同时将金属支架、钢球、钢球定位环等亦置于甘油中。烧杯内注入预先加热至32℃的甘油，其液面略低于立柱上的深度标记。
1.5、将两个试样小心放入试验仪的两个试样环中。
1.6、将两只钢球定位器罩在两只试样环上，并把两只钢球放于试样的中央。
1.7、把磁力搅拌子放至烧杯底部中间位置。
2、连线：
2.1、连接控制主体与试验仪温度传感器连接线。温度传感器连接线的3芯电缆线与试验仪的3芯插头相连，把温度传感器放入试验仪的中心孔中。
2.2、用加热电源线连接控制主体的加热插座与试验仪的电热管插座。
2.3、在后面板电源插座上电源线。
3、软化点测试：
3.1、打开控制主体后面板上的电源开关，仪器处于“准备”状态，时间显示器显示累计开机时间，温度显示器显示温度传感器所处位置的实际温度，此时，按“结果”键不起作用。无论任何时候，如果按“复位”键，仪器将回复到“准备”状态，因此，在测试过程中，不得轻易按“复位”键。
3.2、将后面板上的调速电位器调至适当位置，使烧杯中搅拌子的转动速度合适。（太快会影响测试结果，太慢会造成水温不均匀）。
3.3、仪器处于“准备”状态，其它准备工作（如水温5℃、烧杯中的蒸馏水放好，试样放妥）就续后，按动“启动”开关,仪器进入“测试”状态。这时，时间显示器显示的是试验的相对时间；温度显示的是当前恒温浴的温度值，经过3分钟后，仪器的加热速率应为5±0.5℃/min。（注：在试验阶段，按“启动”键不起作用，但一定不能按“复位”键。否则，仪器又将停止试验，回到“准备”状态。）
沥青软化点试验操作规程
沥青软化点试验（环球法）操作规程
一、 试验软化点在800C以下者：
1、将装有试样的试样环连同试样底板，置于5±0.50C的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等置于相同水槽中。
2、烧杯内注入新煮沸并冷却至50C的蒸馏水，水面略低于立杆上的深度标记。
3、从恒温水槽中取盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放入烧杯中，调整水面深度标记，并保持水温为5±0.50C。将0~800C的温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。
4、将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的实验中央，立即开动振荡搅拌机器，使水微微振荡，并开始加热，使杯中水温在3分钟内调节至维持每分钟上升5±0.50C。
5、试样受热软化逐渐下坠至下层底板表面接触时，立即读取温度，精确至0.50C。
二、试样点在800C以上者：
1、将装有试样的试样环连同试样底板置于装有32±10C甘油的恒温槽中至少15min；同时将金属支架、钢球、钢球定位环等置于甘油中。
2、在烧杯内注入预先加热至320C的甘油，其液面略低于立杆上的深度标记。
3、参照第一类试验的步骤3、4、5继续进行。
