八年级物理《光的折射》精选练习题
1
光的折射精选习题
1某同学在做探究光的折射特点实验，右图是光从空气射入水中时的光路．实验中发现，入
射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实
验还得到如下数据：
入射
角α
０° 15° 30° 45° 60°
反射角β
０° 15° 30° 45° 60°
折射角γ
０° 11° 22.1° 35.4° 40.9°
(1)分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生 和 现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是： ，且折射角
（大于／等于／小于）入射角．当光从空气垂直射到水面时，折射角等于零．
该同学根据上述实验中的发现和结论②总结出了光的折射特点．
(2)请你对该同学通过上述探究实验得出光的折射特点的过程作出评价．
是否存在不足？答： （是／否）；请简要说明理由： ．
2如图所示是两个并排而且深度相同的水池，一个装水，另一个未装水。在两池的中央各竖
立着一只长度相同且比池深略高的标杆。当阳光斜照时就会在池底形成杆的影子，下列说法
中正确的是 （ ）
A．未装水的池中标杆影子较长
B．装水的池中标杆影子较长
C．装水的池中标杆没有影子
D．两池中标杆影子长度相同
3渔民在叉鱼时，真实的鱼是在渔夫看到的鱼的________像，这是因为，鱼反射的光从
________射到________中发生了________现象的缘故。渔夫看到鱼时，鱼也看到渔夫，这是
因为在光的________现象中光路是________。
4某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照
在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的
人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则（ ）
A．P点在S点的上方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的下方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
5如图所示，一条入射光线从空气斜射向鱼缸中的水面，折射
光线进入鱼眼（已画出）。请画出入射光线的大致方向，并标
明入射角。
6一束光从空气中射向某一透明介质时发生反射和折射现象，
入射光与分界面的夹角为30°，若折射光线和反射光线垂直，
则反射光线与入射光线的夹角为________°，折射角为
______。
7在湖边看平静湖水中的“鱼”和“云”，看到的是（ ）
2
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
8在海上或沙漠上，有时会看到高楼大厦，热闹市场，实际大海、沙漠上并没有这些楼市，
这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是（ ）
A．光在海面上反射的缘故 B．光在云层上反射的缘故
C．光沿直线传播的缘故 D．光在不均匀的大气层中折射的缘故
9图中，容器底有一探照灯S发出一束光线投射到MN木板上，在B点形成一光斑，当向
容器中注水时，光斑B将移向（ ）
A．B的上方 B．B的下方 C．B的左边 D．B的右边
10．上题中，光射到水面上会发生反射和折射现象，随着水面的升高，反射
光线与折射光线的夹角将（ ）
A．越来越大 B．越来越小 C．不变 D．无法确定
11画出图中入射光线或折射光线的大致传播方向。
12如图所示，B’是人眼在A处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的
______形成的。若在A处用激光手电对准虚像B’照射，则手电发出的光(选填“能”或“不
能”)照射到河底的白色鹅卵石上。
13小明通过实验研究光从水中射入空气
中的现象，如图是他根据实验现象画的光
路图，改变入射角的大小，他发现空气中
的折射光线与法线的夹角随入射角的增大
而增大。你猜想，当入射角增大到一定程度时，会出现的现象是_______，你猜想的依据是
______________。
14
画出下列各图中光线经过玻璃砖的光路
15在一个干枯的井底正中央P点叭着一只青蛙，它能看
到的视野范围如图a所示，天降大雨时井全部灌满水，
若青蛙仍在P点，它的视野将发生变化，请你在图b中
利用光路图确定青蛙视野变化的大致范围，并用阴影
线表示出来。
16(经典回放)如图2-4-7所示的两
A
3
架敌机，一架是实际飞机，另一架是在潜水艇上观察到的该飞机的像，请用光的作图法确定
哪架是实际飞机。
17物体被毛玻璃遮住后就看不见了，其原因是物体（ ）
A.射向毛玻璃的光在毛玻璃表面被全部反射了
B.射向毛玻璃的光一部分被毛玻璃反射，另一部分被吸收了
C.射向毛玻璃的光在毛玻璃表面发生了漫反射和漫折射
D.毛玻璃是不透光的
18.在星光灿烂的夜晚，仰望天空，会看到繁星在夜空中闪烁，好像顽皮的孩子在不时地眨
着眼睛，形成这种现象的原因是（ ）
A.星光被其他星体瞬间遮挡的结果 B.星星发光是断断续续的
C.星光被大气层反射的结果 D.星光被大气层折射的结果
19如图2-4-9中所示的军事观察孔，图中的虚线表示空气孔的观察范围，现在在孔中嵌入玻
璃砖后，观察的范围将（ ）
A.变大 B.变小 C.不变 D.无法确定
20小敏学习了“光的折射”后，想知道光进入不同介质时，弯曲程度是
否相同(折射角是否相等)，如不同，弯曲程度与什么因素有关。
老师帮她设计了下面的实验：
用一厚玻璃缸盛一定量的水，让一激光手电筒射出的光束从空气中斜射入
水中，从水中再进入玻璃，然后再进入空气中，其光路图如图2-4-12所示。小敏还上网查
出了一些介质的其他参数，如下表：
物质 空气 水 玻璃 植物油
密度（kg/m3） 1.29 1000
3×105 2.25×108 2×108
(1)分析光路图，你能得出什么结论?
(2)分析表中数据猜想：①玻璃的密度比水的密度___________；②光在植物油中的传播速度
比在水中的传播速度___________。
(3)你能得出折射角的变化规律吗?
21小明的写字台上有一盏台灯。晚上在灯前学习时，铺在
台面上的玻璃“发出”刺眼的亮光，影响阅读。在下面的解
决方案中，最简单、效果最好的是
A．把台灯换成吊灯B．把台灯放在正前方
C．把台灯移到左臂外侧D．把台灯移到右臂外侧
21小明在听讲座时，想把银幕上用投影仪投影的彩色幻灯
片图像用照相机拍摄下来。由于会场比较暗，他使用了闪光
灯。这样拍出来的照片
A．反而看不清投影到银幕上的图像，倒是把银幕上的一些污渍拍出来了
B．色彩鲜艳，比不用闪光灯清楚多了
C．色彩被“闪”掉了，拍到的仅有黑色的字和线条
D．与不用闪光灯时效果一样，因为拍摄的是银幕上的像，而不是实际的景物
22有茶色玻璃的汽车内的人能看到车外的人，而在车外的人不容易看到车内的人，对这种
现象的解释正确的是
（1）车外射入的光线要被茶色玻璃吸收一部分，车内的人受到较弱的光照射；
（2）车外人反射到茶色玻璃上的光比车内人反射到茶色玻璃上的光强；
4
（3）车内比车外暗，车内人的瞳孔张开得比车外大。
A．只有（1）（2） B．只有（1）（3）
C．只有（２）（３） D．（１）（２）（３）
23光在同种均匀介质中是沿直线传播的，小红一直不明白：在光纤通信中，光信号是怎样
经过漫长而又曲折的线路，从一端传到另一端的呢?后来通过“探究光纤怎样传输光信号”
的活动中，她终于明白了：光信号在光纤中（ ）
A．是靠光纤壁不断地反射而向前传播B．就像电流沿弯曲导线那样传播
C．就像水流沿弯曲水管流动那样传播D．是靠光纤壁不断地折射而向前传播
24有的轿车的观后镜是用平面镜做成的，而有的又是用凸面镜做成的，请说明其各自的优
点是什么。
25一个演员在舞台上演出．当舞台上方的红色追光灯照射到她时，观众看到她一身艳丽的
红色服装；当灯光操作员改用绿色追光灯照射她时，观众看到她的上装为绿色而裙子为黑
色．那么，这位演员服装的实际颜色是( )．
A．上装和裙子都是红色 B．上装和裙子都是绿色
C．上装为绿色，裙子为黑色D．上装为白色，裙子为红色
26如图所示，两块同样的玻璃直角三棱镜ABC，两者的AC面是平行放置的，在它们之间
是某种均匀的透明介质。一单色细光束O垂直于AB面入射，在图示的岀射光线中
（ ）
A、1、2、3（彼此平行）中的任一条都有可能
B、7、8、9（彼此平行）中的任一条都有可能
C、只能是4、6（彼此平行）中的某一条
D、4、5、6（彼此平行）中的任一条都有可能
27.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区
域可以通过平面镜看到发光点S（不考虑人的高度）。
28在2块互相垂直的平面镜前的小明能从2个平面镜中看到几个
像（画图说明）？如果是2块镜面相对且互相平行，小明站在2
块镜面之间能从一个镜子中看到多少像？
27题
S
S

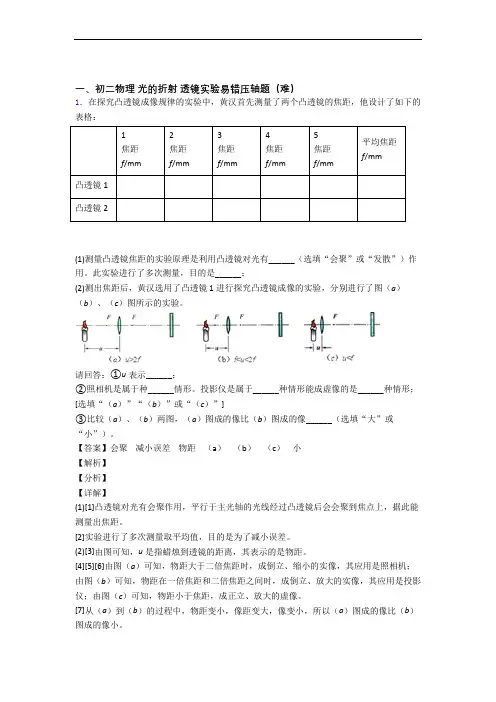

最新八年级物理光的折射 透镜专题练习(word版
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；②照相机是属于种______情形。
投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。
【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。
[2]实验进行了多次测量取平均值，目的是为了减小误差。
(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。
[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。
[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。
2．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。
八年级物理光的折射 透镜单元练习(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。
(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。
【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。
[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。
(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。
2．用如图所示的装置做“探究凸透镜成像规律”实验。
图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。
若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。
《3.1光的折射》同步练习(含答案)-2024-2025学年苏科版物理八年级上册
3.1光的折射日期：月日时段： -- 姓名：【知识回顾】1、光从一种介质斜射入另一种介质时，传播方向的现象叫做光的折射。
2、光的折射现象规律：（1）两线分居：__________和__________分别位于法线的两侧；（2）三线共面：折射光线、入射光线和法线在_____________；（3）空气角大：当光从空气斜射入水（或玻璃）中时，折射光线（偏离/偏向）法线，即折射角入射角；当光从水（或玻璃）斜射入空气中时，折射光线（偏离/偏向）法线。
即折射角入射角. （4）入射角增大时，折射角也随之；（5）当光垂直射入玻璃（或水）中时，传播方向，折射角等于；（6）折射光路是。
3、光的折射现象：①海市蜃楼；②装满水的池子看起来变浅了；③水中筷子向上弯折；④岸上的人看水中的鱼变高，叉鱼时应将鱼叉往下叉；⑤潜水员看岸上的人变高；⑥幻日、变形的太阳等。
【巩固练习】1、下列现象中，属于光的折射现象的是（）A．看到游泳池中水的深度比实际浅 B．教室里的同学能看到黑板上的字C．湖面上映出白云的“倒影” D．从平面镜中看到自己的像2、折射光线向法线偏折，则光可能是（）A.从水中斜射入空气中B.从空气中斜射入水中C.从水中垂直射向空气中D.从空气中垂直射向水中3、关于光的折射现象，下列说法正确的是（）A.能使光线发生偏折的现象就是折射现象B.只要选择恰当的入射角和介质，就可以把入射光线一次性地折射返回C.光在不均匀的空气中传播的路径是弯曲的，这是折射现象D.池水看起来比实际浅些，是因为从池底射向空气的光线，在水和空气的交界面发生折射，折射光线向法线偏折4、在湖边看平静湖水中的“鱼”和“云”，看到的是（）A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像C．“鱼”和“云”都是光的反射形成的虚像 D．“鱼”和“云”都是光的折射形成的虚像5、在海上或沙漠上，有时会看到高楼大厦，热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”，出现“海市蜃楼”的原因是（）A．光在海面上反射的缘故B．光在云层上反射的缘故C．光沿直线传播的缘故D．光在不均匀的大气层中折射的缘故6、有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到，如图甲所示。
人教版八年级物理第四章第四节《光的折射》作图专题练习题(Word版附答案)
《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。
请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。
请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

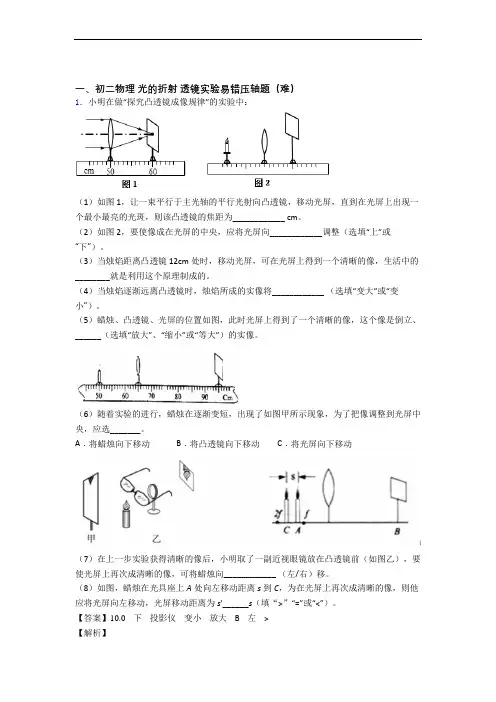

最新八年级物理光的折射 透镜单元练习(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。
【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是f==60.0cm-50.0cm10.0cm(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
专题3.3光的折射【七大题型】(举一反三)(原卷版)-2024-2025学年八年级物理例题
专题3.3 光的折射【七大题型】【沪科版2024】【题型1 光的折射】..........................................................................................................................4【题型2 探究光的折射规律】..........................................................................................................4【题型3 折射现象在生活中的应用】..............................................................................................6【题型4 光的折射和反射求角度】..................................................................................................8【题型5 在水底和岸上观察时折射的光路图】..............................................................................8【题型6 液面上升或下降光斑移动的相关问题】 (11)知识点1：光的折射概念；②分界面：两种介质的分界面，如图所示的MM ′；③入射光线：照射到两种介质分界面的光线AO ；OB ；激光笔、半圆形玻璃砖、圆形刻度光盘（标有角度）。
利用如图所示的实验装置进行实验。
2.叉鱼怎样才能插到鱼？分析：鱼从水中发出的光线，由水进入空气时发生折射，折射角大于入射角，折射光线进入人眼，人眼逆着折射光线的方向看，觉得光线好像是从它们的反向延长线的交点，即鱼像发出来的，像比鱼位置高。
精品练习(附答案)《光的折射》(新)人教版八年级上册物理(5)
2021-2022学年人教版物理八年级练出好分数第4章第4节光的折射一、单选题1．太阳光穿过地球大气层时会发生折射，如果没有这层大气，会出现（）A．日出会提前，日落会延迟B．日出和日落都会提前C．日出会延迟，日落会提前D．日出和日落都会延迟2．光从空气斜射到水中,若入射光线与法线的夹角为50°,则折射角应为（）A.小于50°B.等于50°C.大于50°D.等于100°3．周末阳光明媚，小红和妈妈一同来到梁子湖边散步，看到湖中柳影摇曳，鱼儿戏水．下列说法正确的是（）A．看到的柳影是光的反射形成的实像B．看到的柳影是光的折射形成的虚像C．看到的鱼儿是光的反射形成的虚像D．看到的鱼儿是光的折射形成的虚像4．如图所示，一束光在空气和玻璃的分界面上同时发生反射和折射，其光路如图所示，则下列判断正确的是（）A．AO是入射光线，入射角为67.5°B．AO是入射光线，反射角为45°C．CO是入射光线，折射角为22.5°D．CO是入射光线，反射角为45°5．岸上的人观察到的下列现象中，属于光的折射的是A．水中月B．水中楼的倒影C．水中的鱼D．水中彩霞6．如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（）A．光源S所成的虚像在直线①上B．光源S所成的虚像在直线②上C．光源S所成的实像在直线①上D．光源S所成的实像在直线②上7．下列现象属于光的折射的是A．在水池边看到水中的鱼B．月食的形成C．平静的水面倒映出蓝天白云D．茫茫白雪看上去非常刺眼8．小明仔细观察了如图所示的光路图，总结出以下几条结论，其中不正确的是A．光在同一种均匀介质中沿直线传播B．光发生反射时，反射角等于入射角C．光从空气斜射入玻璃时，入射角大于折射角D．光从玻璃斜射入空气时，折射角小于入射角9．如图所示，站在太阳下的人身后的影子形成的原因是（）A．光的反射B．光的折射C．光的色散D．光沿直线传播10．光从空气斜射入玻璃中，入射角为60°，折射角可能为（）A．0°B．35°C．60°D．90°二、填空题11．2014年2月6日，厦门鼓浪屿出现“海市蜃楼”奇观，一座“仙山”悬浮在空中，山脉清晰，如图．这一奇观是由于光的________ 现象形成，所看到的“仙山”是_________ 像（选填“实”或“虚”）．12．香城泉都，万国咸宁，缓缓穿城而过的温泉河是一道靓丽的风景线．各式现代建筑依河矗立，充满时代气息，如图所示．建筑物在河中的“倒影”是由光的_________所形成的虚像，这些“倒影”看起来比建筑物本身“暗”一些，主要是因为有一部分光发生_________进入了水中．13．如图中的场景可以用一句话来概括——潭清疑水浅．岸上的人能看到河底，是光从传播到中；感觉河水并不深是因为光在传播过程中发生了现象．14．把一支铅笔斜插入盛水的玻璃杯里，看上去铅笔好像在水面上折断了。
人教版八年级物理上学期《4.4 光的折射》 同步练习【有答案解析】
4.4 光的折射一．选择题1．渔民用激光枪射鱼，应该使激光对准（）A．看到的鱼B．看到的鱼的上方C．看到的鱼的下方D．看到的鱼的左上方2．小明同学学习了光现象知识后，归纳了下面一些规律，其中错误的是（）A．在光的折射现象中，光路是可逆的B．潜望镜利用了平面镜能改变光的传播方向的原理C．在漫反射现象中，反射角不等于入射角D．平面镜所成的像是由光的反射形成的3．下列不能用“光路具有可逆性”解释的现象是（）A．人在岸上看水中的游鱼时，鱼儿也能看到岸上的人B．汽车的灯光照前方的自行车尾灯上，灯光又沿原方向返回C．小明在平面镜中看到小红，小红通过平面镜也看到了小明D．用潜望镜能观察到水面的情况，水面上也能通过潜望镜观察到观察者4．光线从空气斜射入水中，入射角是30°，则折射角可能是（）A．0°B．25°C．30°D．45°5．下列所示的四个现象中，属于光的折射的是（）①海市蜃楼②日环食③筷子上折④鸟的倒影A．①②B．①③C．①②④D．②③④6．一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。
在逐步注水的过程中，B处的人看到池底的光斑会（）A．在原地不动B．先向左移再向右移C．向左移动D．向右移动7．在平静的湖水中，看到“云在水中飘，鱼在云上游”，对于该现象中的云和鱼，下列说法正确的是（）A．云和鱼都是光的反射形成的像B．云和鱼都是光的折射形成的像C．云是光的反射形成的像，鱼是光的折射形成的像D．云是光的折射形成的像，鱼是光的反射形成的像8．下列有关光现象的说法正确的是（）A．夜间从路灯下走过，影子先变长后变短B．雨后的夜晚，迎着月光走，地面上有水的地方比其它地方暗C．平面镜是利用光的反射原理成像的D．如果用激光笔照亮水中的鱼，激光笔要向看到鱼的下方照射9．有经验的渔民都知道：只有瞄准看到的鱼的下方才能叉到鱼。
对此做法解释正确的光路图是（）A．B．C．D．10．岸上的人看到水中小鱼的光路图是（）A．B．C．D．11．科学家发现一种特殊的负折射材料。
八年级物理光的折射练习题汇总解析大全(共43页)
光的折射一．选择题1．下列成语所描述的情景中，属于光的折射现象的是（）A．镜花水月B．海市蜃楼C．坐井观天D．立竿见影2．下列光现象中，由光的折射形成的是（）A．日食和月食B．电视机画面上的丰富色彩C．月亮在水中的倒影D．泳池的池底看起来变浅了3．下列图示的光现象中，属于光的折射形成的是（）A．水中倒影B．雨后彩虹C．树荫下的光斑D．汽车后视镜4．下列现象中由光的折射形成的是（）A．在平静的湖面可以看到“蓝天白云”B．射击瞄准时要做到“三点一线”C．人在月光下，地面上会出现影子D．游泳池注水后，看上去好像变浅了5．下列现象中不属于光的折射的是（）A．潭清疑水浅B．太阳光经过三棱镜后可以产生彩色光带C．阳光透过树叶的缝隙照到地面上，形成圆形光斑D．海市蜃楼6．光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（）A．0°B．35°C．60°D．90°7．如图所示的现象中，由于光的折射形成的是（）A．树荫下的光斑B．手影C．月亮的“倒影”D．笔“折断”了8．如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（）A．B．C．D．9．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的（）A．光线a B．光线b C．光线c D．光线d10．如图为在空气与水面处发生光的反射和折射的示意图，如果逐渐减小入射角，则（）A．折射角增大B．折射光线将靠拢法线C．反射角增大D．反射光线将远离法线11．如图所示的四种现象中，属于光的折射现象的是（）A．叶子经露珠成放大的像B．荷花在水中形成倒影C．笔直的光线射入树林中D．日全食现象12．如图所示，现有一个盛有适量水的透明玻璃杯和一支吸管．小明同学将一支吸管斜插入盛有适量水的透明玻璃杯中，透过玻璃杯的侧面俯视水杯（如图所示），可能看到的是以下哪种情况（）A． B． C．D．13．“测定玻璃的折射率”的实验中，在白纸上放好玻璃砖，aa′和bb′分别是玻璃砖与空气的两个界面，如图所示，在玻璃砖的一侧插上两枚大头针P1和P2，用“+”表示大头针的位置，然后在另一侧透过玻璃砖观察，并依次插上大头针P3和P4．在插P3和P4时，应使（）A．P3只挡住P1的像B．P4只挡住P2的像C．P3同时挡住P1、P2的像D．以上做法均不完备二．填空题14．一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为（选填“空气”或“透明物质”）；反射角=．15．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”．这是因为光从斜射入中时发生了现象．16．如图所示为光在空气和玻璃间传播的情况，由图可知，入射光线是，折射角是，玻璃在侧．17．早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30°反射光线恰好与折射光线垂直，则折射角为．随着时间的推移，从早晨到中午，折射角将（选填“增大”、“不变”或“减小”）．18．如图所示，一平行光束从空气中照射到平行玻璃砖的上表面经折射后从下表面射出，射出的光线（“平行”或“不平行”），物理学中把光从真空射入介质发生折射时入射角i与折射角r的正弦之比n叫做介质的“绝对折射率”，简称“折射率”，若图中的α=60°，β=30°，空气可以近似看成真空，玻璃砖的折射率为．19．春暖花开，天气晴朗，蓝天飘着朵朵白云．小芳和爸爸妈妈在公园游玩，发现水里的鱼好像在云中游．如图所示我们所看到的鱼是由于光的折射形成的像（选填“实”或“虚”），像的位置比鱼的实际位置些（选填“深”或“浅”）．20．如图所示，用激光笔向容器底部投射光斑O之后，保持入射光线的位置不变，沿着容器内壁缓慢地向容器中注入清水，随着水位的逐渐上升，光斑会逐渐向O点的边移动（选填“左”或“右”），光线在水中的折射角的大小会（选填“变大”、“变小”或“不变”）．21．暑假，小明一家去海滨旅游，他看到在靠岸近海岸的潜水区有色彩鲜艳的水草、小鱼、珊瑚…小明看到的是物体的（虚/实）像；因为光线在水面发生了现象．由于水面波动不息，小明看到的水下的景物晃动不停、甚至有的会变形．此时小明注意到一些人在玩“浮潜”．借助潜水面镜和呼吸管，“浮潜”者可以将头部潜入水中观察，其身体与一般的游泳者一样浮在水面，据小明对他们的咨询，了解到他们看到的景物比较清楚没有晃动和变形，这是由于而造成的．三．作图题（共10小题）22．如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线．23．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线24．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．25．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图26．如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线．27．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．28．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．29．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）．30．运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围．31．如图所示，水面上方有一个发光点A1，水中另有一个发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置．请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．四．实验探究题32．如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象．（1）使入射角i在一定范围内由小变大，会发现折射角γ（填写变化规律），且折射角总是大于相应的入射角；（2）当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是；（3）若继续增大入射角i，将会发现不再有光线，而只存在光线．33．在观察小孔成像特点时，小波发现：光屏到小孔的距离越远，所成的像越大，像的大小与该距离有什么定量关系？于是他在光线较暗的环境中进一步探究：1．用发光二极管按“F”字样拼装在不透明的纸板上，如图1甲所示．2．将“F”字样纸板、带小孔的不透明纸板、半透明塑料板（光屏）依次置于光具座的A、B、C位置，使“F”正立面对小孔，如图1乙所示．请你回答下列问题：（1）给二极管通电，随即在光屏上呈现出“F”的像，小波观察到光屏上呈现的像是图2中的（填写序号）．（2）由于小孔成像的原理是光的，所以这个像是（选填“实像”或“虚像”）（3）保持“F”字样纸板，小孔位置不变，只改变光屏到小孔的距离（像距），用刻度尺逐次测量像高，记录数据如表所示：实验次数 1 2 3 4像距v/cm12.0 16.0 20.0 24.0像高h/cm 3.0 4.0 5.0 6.0根据表中的数据，请你用一个数学表达式来表示h与v的关系（4）于是小波得出结论：小孔成像时，同一物体像的大小与相距成正比，你认为这一结论需要补充的条件是．34．某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11.3°22.1°35.4°40.9°（1）分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生反射和折射现象；光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（大于/等于/小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据以上结论总结出了光的折射定律．（2）请你指出该同学上述探究实验过程存在的不足：．35．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时恰好看不见硬币（如图甲），往茶杯中倒入一些水后，又能够看见硬币了（如图丙）．（1）倒入一些水后看到硬币的是（选填“实”或“虚”）像，比硬币实际的位置（选填“高”或“低”）．（2）在图乙中，大致画出所示光线所对应的折射光线．（3）在图丙中，通过图示和标注的形式说明为什么能看到硬币．36．某同学用两个硬纸筒探究小孔成像，如图所示．（1）该同学发现蜡烛和小孔的位置固定后，像离小孔越远，像就．他测出了不同距离时像的高度，并将实验结果填在了表格中，根据表中的数据可以得到的结论是：蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离s成（选填“正比”或“反比”）．像的高度h/m 1.0 2.0 3.0 4.0 5.0像到小孔的距离s/m 2.0 4.0 6.08.010.0（2）我们除了发现像的大小与像到小孔的距离有关外，还与物体到小孔的距离有关吗？在进行探究的过程中，我们应控制到小孔的距离不变，只改变物体到小孔的距离．（3）该同学知道树荫下的圆形光斑就是太阳通过树叶间的小孔在地面上成的像，他测出了某一个光斑的直径为1.4cm，光斑到小孔的距离为1.5m，从书上查到太阳到地球的距离为1.5×1011m，由此可以估算太阳的直径为m．五．解答题37．某校新建成一个喷游水池，在池底的中央安装了一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面上升至b 位置时，人看到亮斑的位置在Q点，请作图并说明P点，Q点所在的位置．38．将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图所示，一条光从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．39．如图所示，一束光线垂直射到玻璃砖的一个面．请你在图中作出这束光线进入玻璃砖内的径迹和离开玻璃砖后的大致径迹．40．红灯停，绿灯行红灯停，绿灯行，这是人所共知的，能否将红绿灯的作用互换一下呢？我们平时见到的太阳光是白光，它是由红、橙、绿、蓝、靛、紫等色光组成的，白光叫复色光，各种颜色的光叫单色光．单色光的颜色是由频率决定的，红光频率最低，波长最长；紫光频率最高，波长最短．光在空气中传播时，会遇到大气分子、水蒸气微粒以及尘埃微粒等障碍物．当光照射到这些微小的障碍物上，障碍物会将光波的一部分能量散射出去，而另一部分能量将穿过障碍物继续向前传播，光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少，在相同条件下，红、橙光穿过的能量多，蓝、绿光被散射出去的能量多，早晚我们看见太阳时，见到的主要是太阳光中穿透厚厚大气层的红光、橙光，所以朝阳、落日是红色的．晴朗的天空，见到的主要是阳光中被大气散射的蓝、绿光，所以天空呈蓝色．正因为红光在空气中散射最弱，穿透能力强，可以传到较远的地方，使车辆和行人在远处就能发现，及早做好准备，所以用红灯表示停止和危险信号．雾天行车，车上要开黄色警示灯，也是这个道理．可见红绿灯的作用是不能互换的．阅读上文，回答下列问题：（1）请你概括指出光散射遵循的规律．（2）试着运用上文提到的知识解释大海为什么是蓝色的？参考答案与试题解析一．选择题1．（2017•黔东南州）下列成语所描述的情景中，属于光的折射现象的是（）A．镜花水月B．海市蜃楼C．坐井观天D．立竿见影【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜花水月是指花在镜子中成像，月亮在水中成像，都属于平面镜成像，是光的反射造成的，故A不符合题意；B、海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故B符合题意；C、坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，故C不符合题意；D、立竿见影只在地上树立一个竿子就可以看到它的影子，这是光沿直线传播形成的，故D不符合题意．故选B．【点评】此题通过几个词语考查学生对光的折射、光的直线传播、光的反射的理解，解题的关键是理解词语反应的物理情境，一定程度上考查了学生的语文知识，在学习过程中要善于利用所学知识解释有关现象．2．（2017•大连）下列光现象中，由光的折射形成的是（）A．日食和月食B．电视机画面上的丰富色彩C．月亮在水中的倒影D．泳池的池底看起来变浅了【分析】自然界中存在三种光现象：1、光在同种均匀介质中沿直线传播，激光准直、小孔成像、影子、日食、月食都是光的直线传播形成的．2、光的反射现象，平面镜成像、水中倒影等是光的反射形成的．3、光的折射现象，池水及水中物体看起来比实际位置浅、彩虹等都是光的折射形成的．【解答】解：A、日食和月食是光的直线传播形成的，故A错误；B、彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色，不属于折射，故B错误；C、月亮在水中的倒影是平面镜成像，是光的反射形成的，故C错误；D、池水看起来比实际浅是光的折射形成的，故D正确．故选D．【点评】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因并注意它们间的区分．3．（2017•苏州）下列图示的光现象中，属于光的折射形成的是（）A．水中倒影B．雨后彩虹C．树荫下的光斑D．汽车后视镜【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、湖水中景物的倒影是平面镜成像，是光的反射现象，故A错误．B、雨后彩虹的形成属于光的色散，是光的折射现象，故B正确；C、光在均匀介质中沿直线传播，在遇到不透明的树叶时，便在物体后形成影子，而没有树叶的地方光沿直线传播，在地面上形成光斑．故C错误．D、汽车观后镜是凸面镜，通过后视镜看到车后的景物是利用光的反射而成的虚像．故D错误．故选B．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．4．（2017•天津）下列现象中由光的折射形成的是（）A．在平静的湖面可以看到“蓝天白云”B．射击瞄准时要做到“三点一线”C．人在月光下，地面上会出现影子D．游泳池注水后，看上去好像变浅了【分析】（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（2）光照在不同介质面上时，会发生反射现象，平面镜成像和水中“倒影”就是具体应用；（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象．【解答】解：A、在平静的湖面可以看到蓝天白云，这是光的反射现象，故A错误；B、射击瞄准时要做到“三点一线”，这是利用了光的直线传播，故B错误；C、人在月光下，地面上会出现影子，是由于光的直线传播形成的，故C错误；D、注水的游泳池看上去好像变浅了，是由于光在界面发生折射形成的，故D正确．故选D．【点评】此题主要考查了光的直线传播、光的折射、光的反射现象，是一道综合性较强的好题．5．（2017•常德）下列现象中不属于光的折射的是（）A．潭清疑水浅B．太阳光经过三棱镜后可以产生彩色光带C．阳光透过树叶的缝隙照到地面上，形成圆形光斑D．海市蜃楼【分析】要解决此题需要掌握：（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用．【解答】解：A、“潭清疑水浅”指的是池底看起来要比实际的位置变浅了，看到的池底是真实池底的反射的光线在由水中进入空气时发生折射而形成的虚像；是光的折射现象．故A不合题意．B、白光是由多种色光混合而成的，所以太阳光经过三棱镜后可以产生彩色光带就是光的色散现象，实质为光的折射，故B不符合题意．C、阳光透过树叶间的缝隙射到地面上，形成圆形光斑，是由于光的直线传播，故C符合题意．D、海市蜃楼是由于介质的不均匀使光路发生改变的缘故，因此属于光的折射现象，故D不符合题意．故选C．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．6．（2017•上海）光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（）A．0°B．35°C．60°D．90°【分析】光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．【解答】解：根据从空气斜射入水中时，入射角为60°，折射角小于入射角．故B可能正确，ACD一定错误．故选B．【点评】本题的关键是掌握光的折射规律，明确光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角是解答此题的关键．7．（2017•扬州）如图所示的现象中，由于光的折射形成的是（）A．树荫下的光斑B．手影C．月亮的“倒影”D．笔“折断”了【分析】（1）光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比如透镜成像、水变浅了、水中的筷子折断了等；（2）光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像；（3）要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．【解答】解：树荫下的光斑、手影都是光沿直线传播形成的，月亮在水中的倒影是平面镜成像现象，故属于光的反射，笔“折断”了属于光的折射现象．故选：D．【点评】影子、小孔成像、树下的光斑、日晷、日月食是光的直线传播原理形成的现象；倒影、照镜子、潜望镜是光的反射原理形成的现象；透镜、看水下的物体变高，光在不均匀介质中不沿直线传播等是光的折射形成的现象．8．（2017•天水）如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（）A．B．C．D．【分析】光的折射定律的内容：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，当光由空气斜射入水中时，折射角小于入射角，当光由水斜入空气中时，折射角大于入射角．据此分析即可解答．【解答】解：（1）岸上教练看到水下小强，光线是由水里发出的，故光线的传播方向应该是从水里射向空气，且当光由水斜射入空气中时，折射光线与入射光线分居法线两侧，而C中折射光线与入射光线在法线同侧，故AC错误；（2）根据光的折射定律可知，当光由水斜射入空气中时，折射光线与入射光线分居法线两侧，折射角大于入射角；而B中折射角小于入射角，故B错误、D正确．故选D．【点评】此题考查光的折射定律的应用，关键是明确光线的传播方向．难度不大，属于基础题．9．（2017•绵阳）如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的（）A．光线a B．光线b C．光线c D．光线d【分析】光线垂直于界面入射时，光线的传播方向不变；光从空气中斜射入玻璃中时，折射小于入射角；光从玻璃中斜射入空气中时，折射角大于入射角．【解答】解：光线垂直于界面入射时，光线的传播方向不变；光从玻璃中A斜射入空气中时，折射角大于入射角，故从A出来的折射光线会向上偏转，在图中虚线的上部；光从空气中斜射入B中时，折射角小于入射角（此时的折射角等于A中的入射角），故折射光线与入射光线平行射出B，如图：．故选：B．【点评】此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系．特别注意垂直入射时，光的传播方向不变．10．如图为在空气与水面处发生光的反射和折射的示意图，如果逐渐减小入射角，则（）A．折射角增大B．折射光线将靠拢法线C．反射角增大D．反射光线将远离法线【分析】光遇到水面、玻璃以及其他许多物体的表面都会发生反射；当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射．在光的反射现象中，反射角始终等于入射角，所以反射角会随着入射角的增大而增大，减小而减小．【解答】解：当逐渐减小入射角时，反射角减小，折射角也随之减小，折射光线和反射光线都会靠拢法线．故选：B．【点评】在光的反射现象和折射现象中，入射光线是因，反射光线和折射光线是果，两者都随着入射光线的变化而变化，从而出现了反射角和折射角随着入射角的增大而增大的现象．11．如图所示的四种现象中，属于光的折射现象的是（）。
八年级物理光的折射练习题汇总解析大全(共43页)
光的折射一．选择题1．下列成语所描述的情景中，属于光的折射现象的是（）A．镜花水月B．海市蜃楼C．坐井观天D．立竿见影2．下列光现象中，由光的折射形成的是（）A．日食和月食B．电视机画面上的丰富色彩C．月亮在水中的倒影D．泳池的池底看起来变浅了3．下列图示的光现象中，属于光的折射形成的是（）A．水中倒影B．雨后彩虹C．树荫下的光斑D．汽车后视镜4．下列现象中由光的折射形成的是（）A．在平静的湖面可以看到“蓝天白云”B．射击瞄准时要做到“三点一线”C．人在月光下，地面上会出现影子D．游泳池注水后，看上去好像变浅了5．下列现象中不属于光的折射的是（）A．潭清疑水浅B．太阳光经过三棱镜后可以产生彩色光带C．阳光透过树叶的缝隙照到地面上，形成圆形光斑D．海市蜃楼6．光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（）A．0°B．35°C．60°D．90°7．如图所示的现象中，由于光的折射形成的是（）A．树荫下的光斑B．手影C．月亮的“倒影”D．笔“折断”了8．如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（）A．B．C．D．9．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的（）A．光线a B．光线b C．光线c D．光线d10．如图为在空气与水面处发生光的反射和折射的示意图，如果逐渐减小入射角，则（）A．折射角增大B．折射光线将靠拢法线C．反射角增大D．反射光线将远离法线11．如图所示的四种现象中，属于光的折射现象的是（）A．叶子经露珠成放大的像B．荷花在水中形成倒影C．笔直的光线射入树林中D．日全食现象12．如图所示，现有一个盛有适量水的透明玻璃杯和一支吸管．小明同学将一支吸管斜插入盛有适量水的透明玻璃杯中，透过玻璃杯的侧面俯视水杯（如图所示），可能看到的是以下哪种情况（）A． B． C．D．13．“测定玻璃的折射率”的实验中，在白纸上放好玻璃砖，aa′和bb′分别是玻璃砖与空气的两个界面，如图所示，在玻璃砖的一侧插上两枚大头针P1和P2，用“+”表示大头针的位置，然后在另一侧透过玻璃砖观察，并依次插上大头针P3和P4．在插P3和P4时，应使（）A．P3只挡住P1的像B．P4只挡住P2的像C．P3同时挡住P1、P2的像D．以上做法均不完备二．填空题14．一束光在空气与某透明物质的界面处发生了反射和折射现象，其光路如图所示．界面上方为（选填“空气”或“透明物质”）；反射角=．15．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”．这是因为光从斜射入中时发生了现象．16．如图所示为光在空气和玻璃间传播的情况，由图可知，入射光线是，折射角是，玻璃在侧．17．早晨一束阳光从空气中斜射入某液体中，在液面上发生反射和折射，入射光线与液面成30°反射光线恰好与折射光线垂直，则折射角为．随着时间的推移，从早晨到中午，折射角将（选填“增大”、“不变”或“减小”）．18．如图所示，一平行光束从空气中照射到平行玻璃砖的上表面经折射后从下表面射出，射出的光线（“平行”或“不平行”），物理学中把光从真空射入介质发生折射时入射角i与折射角r的正弦之比n叫做介质的“绝对折射率”，简称“折射率”，若图中的α=60°，β=30°，空气可以近似看成真空，玻璃砖的折射率为．19．春暖花开，天气晴朗，蓝天飘着朵朵白云．小芳和爸爸妈妈在公园游玩，发现水里的鱼好像在云中游．如图所示我们所看到的鱼是由于光的折射形成的像（选填“实”或“虚”），像的位置比鱼的实际位置些（选填“深”或“浅”）．20．如图所示，用激光笔向容器底部投射光斑O之后，保持入射光线的位置不变，沿着容器内壁缓慢地向容器中注入清水，随着水位的逐渐上升，光斑会逐渐向O点的边移动（选填“左”或“右”），光线在水中的折射角的大小会（选填“变大”、“变小”或“不变”）．21．暑假，小明一家去海滨旅游，他看到在靠岸近海岸的潜水区有色彩鲜艳的水草、小鱼、珊瑚…小明看到的是物体的（虚/实）像；因为光线在水面发生了现象．由于水面波动不息，小明看到的水下的景物晃动不停、甚至有的会变形．此时小明注意到一些人在玩“浮潜”．借助潜水面镜和呼吸管，“浮潜”者可以将头部潜入水中观察，其身体与一般的游泳者一样浮在水面，据小明对他们的咨询，了解到他们看到的景物比较清楚没有晃动和变形，这是由于而造成的．三．作图题（共10小题）22．如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线．23．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线24．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．25．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图26．如图所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线．27．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．28．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．29．如图所示，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和离开三棱镜后的光线（画出法线）．30．运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围．31．如图所示，水面上方有一个发光点A1，水中另有一个发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置．请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．四．实验探究题32．如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象．（1）使入射角i在一定范围内由小变大，会发现折射角γ（填写变化规律），且折射角总是大于相应的入射角；（2）当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是；（3）若继续增大入射角i，将会发现不再有光线，而只存在光线．33．在观察小孔成像特点时，小波发现：光屏到小孔的距离越远，所成的像越大，像的大小与该距离有什么定量关系？于是他在光线较暗的环境中进一步探究：1．用发光二极管按“F”字样拼装在不透明的纸板上，如图1甲所示．2．将“F”字样纸板、带小孔的不透明纸板、半透明塑料板（光屏）依次置于光具座的A、B、C位置，使“F”正立面对小孔，如图1乙所示．请你回答下列问题：（1）给二极管通电，随即在光屏上呈现出“F”的像，小波观察到光屏上呈现的像是图2中的（填写序号）．（2）由于小孔成像的原理是光的，所以这个像是（选填“实像”或“虚像”）（3）保持“F”字样纸板，小孔位置不变，只改变光屏到小孔的距离（像距），用刻度尺逐次测量像高，记录数据如表所示：实验次数 1 2 3 4像距v/cm12.0 16.0 20.0 24.0像高h/cm 3.0 4.0 5.0 6.0根据表中的数据，请你用一个数学表达式来表示h与v的关系（4）于是小波得出结论：小孔成像时，同一物体像的大小与相距成正比，你认为这一结论需要补充的条件是．34．某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：入射角α0°15°30°45°60°反射角β0°15°30°45°60°折射角γ0°11.3°22.1°35.4°40.9°（1）分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生反射和折射现象；光从空气斜射到水面时，折射角随入射角的变化关系是：，且折射角（大于/等于/小于）入射角．当光从空气垂直射到水面时，折射角等于零．该同学根据以上结论总结出了光的折射定律．（2）请你指出该同学上述探究实验过程存在的不足：．35．陶瓷茶杯底部放有一枚硬币，人移动到某一位置时恰好看不见硬币（如图甲），往茶杯中倒入一些水后，又能够看见硬币了（如图丙）．（1）倒入一些水后看到硬币的是（选填“实”或“虚”）像，比硬币实际的位置（选填“高”或“低”）．（2）在图乙中，大致画出所示光线所对应的折射光线．（3）在图丙中，通过图示和标注的形式说明为什么能看到硬币．36．某同学用两个硬纸筒探究小孔成像，如图所示．（1）该同学发现蜡烛和小孔的位置固定后，像离小孔越远，像就．他测出了不同距离时像的高度，并将实验结果填在了表格中，根据表中的数据可以得到的结论是：蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离s成（选填“正比”或“反比”）．像的高度h/m 1.0 2.0 3.0 4.0 5.0像到小孔的距离s/m 2.0 4.0 6.08.010.0（2）我们除了发现像的大小与像到小孔的距离有关外，还与物体到小孔的距离有关吗？在进行探究的过程中，我们应控制到小孔的距离不变，只改变物体到小孔的距离．（3）该同学知道树荫下的圆形光斑就是太阳通过树叶间的小孔在地面上成的像，他测出了某一个光斑的直径为1.4cm，光斑到小孔的距离为1.5m，从书上查到太阳到地球的距离为1.5×1011m，由此可以估算太阳的直径为m．五．解答题37．某校新建成一个喷游水池，在池底的中央安装了一只射灯．池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面上升至b 位置时，人看到亮斑的位置在Q点，请作图并说明P点，Q点所在的位置．38．将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图所示，一条光从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．39．如图所示，一束光线垂直射到玻璃砖的一个面．请你在图中作出这束光线进入玻璃砖内的径迹和离开玻璃砖后的大致径迹．40．红灯停，绿灯行红灯停，绿灯行，这是人所共知的，能否将红绿灯的作用互换一下呢？我们平时见到的太阳光是白光，它是由红、橙、绿、蓝、靛、紫等色光组成的，白光叫复色光，各种颜色的光叫单色光．单色光的颜色是由频率决定的，红光频率最低，波长最长；紫光频率最高，波长最短．光在空气中传播时，会遇到大气分子、水蒸气微粒以及尘埃微粒等障碍物．当光照射到这些微小的障碍物上，障碍物会将光波的一部分能量散射出去，而另一部分能量将穿过障碍物继续向前传播，光散射的强度与光波波长有关，波长越短，被散射出去的能量越多，穿过的能量越少，在相同条件下，红、橙光穿过的能量多，蓝、绿光被散射出去的能量多，早晚我们看见太阳时，见到的主要是太阳光中穿透厚厚大气层的红光、橙光，所以朝阳、落日是红色的．晴朗的天空，见到的主要是阳光中被大气散射的蓝、绿光，所以天空呈蓝色．正因为红光在空气中散射最弱，穿透能力强，可以传到较远的地方，使车辆和行人在远处就能发现，及早做好准备，所以用红灯表示停止和危险信号．雾天行车，车上要开黄色警示灯，也是这个道理．可见红绿灯的作用是不能互换的．阅读上文，回答下列问题：（1）请你概括指出光散射遵循的规律．（2）试着运用上文提到的知识解释大海为什么是蓝色的？参考答案与试题解析一．选择题1．（2017•黔东南州）下列成语所描述的情景中，属于光的折射现象的是（）A．镜花水月B．海市蜃楼C．坐井观天D．立竿见影【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜花水月是指花在镜子中成像，月亮在水中成像，都属于平面镜成像，是光的反射造成的，故A不符合题意；B、海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故B符合题意；C、坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，故C不符合题意；D、立竿见影只在地上树立一个竿子就可以看到它的影子，这是光沿直线传播形成的，故D不符合题意．故选B．【点评】此题通过几个词语考查学生对光的折射、光的直线传播、光的反射的理解，解题的关键是理解词语反应的物理情境，一定程度上考查了学生的语文知识，在学习过程中要善于利用所学知识解释有关现象．2．（2017•大连）下列光现象中，由光的折射形成的是（）A．日食和月食B．电视机画面上的丰富色彩C．月亮在水中的倒影D．泳池的池底看起来变浅了【分析】自然界中存在三种光现象：1、光在同种均匀介质中沿直线传播，激光准直、小孔成像、影子、日食、月食都是光的直线传播形成的．2、光的反射现象，平面镜成像、水中倒影等是光的反射形成的．3、光的折射现象，池水及水中物体看起来比实际位置浅、彩虹等都是光的折射形成的．【解答】解：A、日食和月食是光的直线传播形成的，故A错误；B、彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色，不属于折射，故B错误；C、月亮在水中的倒影是平面镜成像，是光的反射形成的，故C错误；D、池水看起来比实际浅是光的折射形成的，故D正确．故选D．【点评】此题主要考查了光的反射、光的折射、光的直线传播现象，平时要注意各个现象的形成原因并注意它们间的区分．3．（2017•苏州）下列图示的光现象中，属于光的折射形成的是（）A．水中倒影B．雨后彩虹C．树荫下的光斑D．汽车后视镜【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、湖水中景物的倒影是平面镜成像，是光的反射现象，故A错误．B、雨后彩虹的形成属于光的色散，是光的折射现象，故B正确；C、光在均匀介质中沿直线传播，在遇到不透明的树叶时，便在物体后形成影子，而没有树叶的地方光沿直线传播，在地面上形成光斑．故C错误．D、汽车观后镜是凸面镜，通过后视镜看到车后的景物是利用光的反射而成的虚像．故D错误．故选B．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．4．（2017•天津）下列现象中由光的折射形成的是（）A．在平静的湖面可以看到“蓝天白云”B．射击瞄准时要做到“三点一线”C．人在月光下，地面上会出现影子D．游泳池注水后，看上去好像变浅了【分析】（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（2）光照在不同介质面上时，会发生反射现象，平面镜成像和水中“倒影”就是具体应用；（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象．【解答】解：A、在平静的湖面可以看到蓝天白云，这是光的反射现象，故A错误；B、射击瞄准时要做到“三点一线”，这是利用了光的直线传播，故B错误；C、人在月光下，地面上会出现影子，是由于光的直线传播形成的，故C错误；D、注水的游泳池看上去好像变浅了，是由于光在界面发生折射形成的，故D正确．故选D．【点评】此题主要考查了光的直线传播、光的折射、光的反射现象，是一道综合性较强的好题．5．（2017•常德）下列现象中不属于光的折射的是（）A．潭清疑水浅B．太阳光经过三棱镜后可以产生彩色光带C．阳光透过树叶的缝隙照到地面上，形成圆形光斑D．海市蜃楼【分析】要解决此题需要掌握：（1）光在同一均匀介质中沿直线传播．光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用．【解答】解：A、“潭清疑水浅”指的是池底看起来要比实际的位置变浅了，看到的池底是真实池底的反射的光线在由水中进入空气时发生折射而形成的虚像；是光的折射现象．故A不合题意．B、白光是由多种色光混合而成的，所以太阳光经过三棱镜后可以产生彩色光带就是光的色散现象，实质为光的折射，故B不符合题意．C、阳光透过树叶间的缝隙射到地面上，形成圆形光斑，是由于光的直线传播，故C符合题意．D、海市蜃楼是由于介质的不均匀使光路发生改变的缘故，因此属于光的折射现象，故D不符合题意．故选C．【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的．6．（2017•上海）光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（）A．0°B．35°C．60°D．90°【分析】光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．【解答】解：根据从空气斜射入水中时，入射角为60°，折射角小于入射角．故B可能正确，ACD一定错误．故选B．【点评】本题的关键是掌握光的折射规律，明确光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角是解答此题的关键．7．（2017•扬州）如图所示的现象中，由于光的折射形成的是（）A．树荫下的光斑B．手影C．月亮的“倒影”D．笔“折断”了【分析】（1）光的折射是指光线从一种介质斜射入另一种介质时，光的传播方向发生改变的现象，比如透镜成像、水变浅了、水中的筷子折断了等；（2）光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象，比如平面镜成像；（3）要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．【解答】解：树荫下的光斑、手影都是光沿直线传播形成的，月亮在水中的倒影是平面镜成像现象，故属于光的反射，笔“折断”了属于光的折射现象．故选：D．【点评】影子、小孔成像、树下的光斑、日晷、日月食是光的直线传播原理形成的现象；倒影、照镜子、潜望镜是光的反射原理形成的现象；透镜、看水下的物体变高，光在不均匀介质中不沿直线传播等是光的折射形成的现象．8．（2017•天水）如图，小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（）A．B．C．D．【分析】光的折射定律的内容：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，当光由空气斜射入水中时，折射角小于入射角，当光由水斜入空气中时，折射角大于入射角．据此分析即可解答．【解答】解：（1）岸上教练看到水下小强，光线是由水里发出的，故光线的传播方向应该是从水里射向空气，且当光由水斜射入空气中时，折射光线与入射光线分居法线两侧，而C中折射光线与入射光线在法线同侧，故AC错误；（2）根据光的折射定律可知，当光由水斜射入空气中时，折射光线与入射光线分居法线两侧，折射角大于入射角；而B中折射角小于入射角，故B错误、D正确．故选D．【点评】此题考查光的折射定律的应用，关键是明确光线的传播方向．难度不大，属于基础题．9．（2017•绵阳）如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离．一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的（）A．光线a B．光线b C．光线c D．光线d【分析】光线垂直于界面入射时，光线的传播方向不变；光从空气中斜射入玻璃中时，折射小于入射角；光从玻璃中斜射入空气中时，折射角大于入射角．【解答】解：光线垂直于界面入射时，光线的传播方向不变；光从玻璃中A斜射入空气中时，折射角大于入射角，故从A出来的折射光线会向上偏转，在图中虚线的上部；光从空气中斜射入B中时，折射角小于入射角（此时的折射角等于A中的入射角），故折射光线与入射光线平行射出B，如图：．故选：B．【点评】此题主要考查了光的折射光线的画法，首先要熟练掌握光的折射定律的内容，关键是搞清折射角与入射角的关系．特别注意垂直入射时，光的传播方向不变．10．如图为在空气与水面处发生光的反射和折射的示意图，如果逐渐减小入射角，则（）A．折射角增大B．折射光线将靠拢法线C．反射角增大D．反射光线将远离法线【分析】光遇到水面、玻璃以及其他许多物体的表面都会发生反射；当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射．在光的反射现象中，反射角始终等于入射角，所以反射角会随着入射角的增大而增大，减小而减小．【解答】解：当逐渐减小入射角时，反射角减小，折射角也随之减小，折射光线和反射光线都会靠拢法线．故选：B．【点评】在光的反射现象和折射现象中，入射光线是因，反射光线和折射光线是果，两者都随着入射光线的变化而变化，从而出现了反射角和折射角随着入射角的增大而增大的现象．11．如图所示的四种现象中，属于光的折射现象的是（）。
