活塞销方式
全浮式活塞销是指在发动机工作温度下，活塞销在连杆衬套和活塞销座孔内都能自由转动。半浮式活塞销连接时，活塞销固定在连杆小端孔中，工作时活塞销只能在两端销座孔内转动。
同全浮式活塞销相比，半浮式活塞销有如下特点。
①可减小活塞销的直径，缩短连杆小端支撑表面的长度，这样不但可把连杆小端做得紧凑，同时增加活塞销在活塞销座孔中的承受面长度。
②由于连杆杆身在工作过程中歪斜量较小，因而可减小活塞销与连杆轴颈的平行度偏差。
③活塞销与销座孔磨损不均匀，绝对磨损量较大，而被卡住的可能性也大。
④结构上连杆小头要切开，装配后要用螺栓锁紧，装配与拆卸比较麻烦。
全浮式活塞销结构简单，工作过程中可以缓慢地转动，使磨损减轻，并沿圆周均匀分布，且分配到活塞销整个长度上的载荷，几乎是均匀的，能提高活塞销的疲劳强度。由于上述特点，全浮式活塞销结构在汽车发动机上得到广泛的应用。
活塞销
活塞销是装在活塞裙部的圆柱形销子，它的中部穿过连杆小头孔，用来连接活塞和连杆，把活塞承受的气体作用力传给连杆。为了减轻重量，活塞销一般用优质合金钢制造，并作成空心。
活塞销的功用及工作条件：
活塞销用来连接活塞和连杆，并将活塞承受的力传给连杆或相反。活塞销在高温条件下承受很大的周期性冲击负荷，且由于活塞销在销孔内摆动角度不大，难以形成润滑油膜，因此润滑条件较差。为此活塞销必须有足够的刚度、强度和耐磨性，质量尽可能小，销与销孔应该有适当的配合间隙和良好的表面质量。在一般情况下，活塞销的刚度尤为重要，如果活塞销发生弯曲变形，可能使活塞销座损坏。
活塞销的连接形式
半浮式活塞销
半浮式活塞销：活塞销与活塞销座和连杆小头之间只有一者可以自由旋转另一者相互固定的连接形式
全浮式活塞销
全浮式活塞销：活塞销与活塞销座和连杆小头之间都可以自由旋转的连接形式。
升降法在活塞销座液压脉冲疲劳试验中的应用
陈顺章杨丹：升降法在活塞销座液压脉冲疲劳试验中的应用 １７
升降法在活塞销座液压脉冲疲劳试验中的应用
陈顺章杨丹
（东风活塞轴瓦有限公司）
［摘要］活塞是汽车发动机的心脏，活塞销座的疲劳强度直接决定了活塞的可靠性和耐久性。
对于中重型发动机来说，活塞销座的疲劳强度是活塞设计中必须考核的项目。活塞在前期开发时
采用升降法对活塞进行液压脉冲试验验证活塞销座疲劳强度是最直接而且有效的。
［关键词］活塞销座 疲劳强度 升降法 液压脉冲
１ 前言
对于相同材料、结构和的工艺试验产品试验样
件，其疲劳极限的测量一般有Ｓ—Ｎ法、升降法和Ｐ—
Ｓ—Ｎ法 利用常规试验法可以测定５０％存活率的中
值Ｓ—Ｎ曲线，试验是在低应力水平下进行的，试验
结果分散性较大．不能给出疲劳极限的精确值．如
果单纯以这种曲线作为产品寿命估算的依据，则往
往偏于危险。较高存活率Ｐ—Ｓ—Ｎ曲线可以精确测量
出产品的疲劳极限和寿命，但是所需的试验样件比较
多。利用升降法，可以比较准确地计算出疲劳极限。
２升降法应用原理
试验从高于设计疲劳极限的应力水平开始，在
应力Ｓ。作用下，试验第一根样件，该样件在未达到 指定寿命Ｎ＝ＩＯ 之前发生了破坏，则第二根样件在
低一级的应力Ｓ，下进行试验。如果第二根样件破 坏，则第三根试验样件在更低一级应力Ｓ 下进行试
验，如果第二根样件未破坏．则第三根试验样件在 应力Ｓ。下进行试验。如此进行，凡前一根试验样件
不到１０ 次循环破坏，则随后的一次试验在低一级 的应力水平下进行，凡前一根试验样件在１０ 次循
环未破坏。则随后的一次试验在高一级的应力水平 下进行。各级应力之差△Ｓ在整个过程中，保持不变。
强ｔ先薤＃ ） ＃＊ 图１升降图 图１的升降图表示的是ｌ６个试验样件的试验 结果，处理试验结果时，在第一对出现相反结果以
前的数据均舍弃。如图１中３＃和４＃是第一对相反
结果，因此１和２舍弃，疲劳极限计算方法ｓｒ＝
发动机机械维修题库
发动机机械系统维修
一、概念题
1.气缸的圆度误差：在同一断面上测量到的最大与最小直径差值的一半，即为该断面的圆度误差。把在三个测量断面上测量到的最大的圆度误差作为气缸的圆度误差。
2.气缸的圆柱度误差：在三个断面内所测得的所有读数中最大与最小直径差值的一半即为气缸的圆柱度误差。
3.活塞环端隙：指活塞环装入气缸后其两端之间的间隙。
4.活塞环侧隙：指高度方向上环与环槽之间的间隙。
5.活塞环背隙：指活塞与环装入气缸后，环与环槽在径向上的间隙。
6.半浮式活塞销：活塞销相对于连杆小头孔或相对于销座孔能转动。
7.全浮式活塞销：在冷态装配时活塞销与活塞销座孔为过渡配合，发动机正常工作温度下，活塞销能在连杆衬套孔和活塞销座孔中自由转动。
8.曲拐：曲轴的一个连杆轴颈和它两端的曲柄及主轴颈构成一个曲拐。
9.整体式曲轴：各个曲拐锻造(或铸造)成一个整体的曲轴称为整体式曲轴。
10.全支承曲轴：主轴颈总数比连杆轴颈多一个的曲轴叫全支承曲轴。
11.非全支承曲轴：主轴颈的总数等于或少于连杆轴颈的曲轴叫非全支承曲轴。
12.曲轴轴向间隙：是指轴承承推端面与轴颈定位肩之间的间隙。
13.配气相位：用曲轴转角表示的进、排气门的实际开闭时刻和开启持续时间称为配气相位。
14.气门间隙：发动机工作时，气门将因温度的升高而膨胀，为补偿气门等零件受热后的膨胀量，通常在发动机冷态装配时，气门与其传动机构中留有一定的间隙，这一间隙称为气门间隙。
15.气门叠开：同一段时间、同一缸内，进、排气门同时开启的现象，通常称为气门叠开。
16.排气提前角：从排气门打开至下止点间所对应的曲轴转角称为排气提前角。
17.进气迟后角：从下止点延迟至进气门关闭所对应的曲轴转角称为进气迟后角。
18.气门锥角：为保证气门与气门座贴合紧密，气门密封面制成锥面，将气门密封锥面的锥角称为气门锥角。
19. 强制循环式水冷系：以水泵对冷却夜加压使其在水冷系中循环的冷却系。
发动机作业
第一章
1、发动机基本构造，简述。
答：汽油机由两大机构和五大系统组成，即由曲柄连杆机构、配气机构、燃料
供给系、润滑系、冷却系、点火系和起动系组成。
柴油机由两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给
系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系。
2、何谓发动机循环（四行程柴油机)？
答：发动机是一种能量转换机构，它将燃料燃烧产生的热能转变成机械能。要
完成这个能量转换必须经过进气，把可燃混合气(或新鲜空气)引入气缸；然后
将进入气缸的可燃混合气(或新鲜空气)压缩，压缩接近终点时点燃可燃混合气
(或将柴油高压喷入气缸内形成可燃混合气并引燃)；可燃混合气着火燃烧，膨
胀推动活塞下行实现对外作功；最后排出燃烧后的废气。即进气、压缩、作功
、排气四个过程。把这四个过程叫做发动机的一个工作循环，工作循环不断地
重复，就实现了能量转换，使发动机能够连续运转。
四行程汽油机的运转是按进气行程、压缩行程、作功行程和排气行程的顺序不
断循环反复的。
进气行程。进气门开，排气门关，活塞由上止点往下止点运动，汽油与空气混
合气进入气缸。
压缩行程。进气门和排气门都关，活塞由下止点往上止点运动，气缸内汽油与
空气混合气被压缩。
做功行程。进气门和排气门都关，活塞在上止点附近时火花塞点燃可燃混合气
，温度升高，推动活塞往下止点运动，并通过曲柄连杆结构和曲轴飞轮对外做
功。
排气行程。进气门关，排气门开，活塞由下止点往上止点运动，气缸内的废气
由排气门排出。
3、分析柴油机、汽油机的异同点？
答：相同点：（1）构造基本相同都是燃料在气缸内燃烧，都是内燃机。
（2）都将内能转化为机械能。 （3）每一个工作循环都是由吸气、压缩、做功、排气四个冲程
组成。
（4）排气冲程排出废气相同。
曲柄连杆机构详细设计
百度文库 - 让每个人平等地提升自我
1 第二章 发动机曲柄连杆机构
第一节 曲柄连杆机构概述
1. 功用
曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。通过它把燃料燃烧后发出的热能转变为机械能。
2.工作条件
发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。
3.组成
曲柄连杆机构的主要零件可以分为三组，、和。
第二节 机体组
机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。因此，百度文库 - 让每个人平等地提升自我
2 机体必须要有足够的强度和刚度。机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。气缸体（图2-1）
图2-1
1.气缸体(cylinder block)
水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体--轴箱，也可称为气缸体。气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为以下三种形式。（如图2-2） 百度文库
- 让每个人平等地提升自我
3
图2-2
（１）一般式气缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。这种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差
柴油机工作原理及构造
柴油机工作原理及构造
柴油机概述
一,定义:
柴油机是用柴油作燃料的内燃机。柴油机属于压缩点火式发动机，它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。柴油机在工作时，吸入柴油机气缸内的空气，因活塞的运动而受到较高程度的压缩，达到500～700℃的高温。然后将燃油以雾状喷入高温空气中，与高温空气混合形成可燃混合气，自动着火燃烧。燃烧中释放的能量作用在活塞顶面上，推动活塞并通过连杆和曲轴转换为旋转的机械功
二 :历史
法国出生的德裔工程师鲁道夫,狄塞尔，在1897年研制成功可供实用的四冲程柴油机。
1)1905年制成第一台船用二冲程柴油机。
2)1922年，德国的博世发明机械喷射装置，逐渐替代了空气喷射。
3)二十世纪20年代后期出现了高速柴油机，并开始用于汽车。
4)二十世纪50年代，柴油机进入了专业化大量生产阶段。特别是在采用了废气涡轮增压技术以后，柴油机已成为现代动力机械中最重要的部分。
三,分类
柴油机种类繁多。
1! 按工作循环可分为四冲程和二冲程柴油机。
②按冷却方式可分为水冷和风冷柴油机。
③按进气方式可分为增压和非增压（自然吸气）柴油机。
④按转速可分为高速(大于1000转／分)、中速（300～1000转／分）和低速（小于300转／分）柴油机。
⑤按燃烧室可分为直接喷射式、涡流室式和预燃室式柴油机。
⑥按气体压力作用方式可分为单作用式、双作用式和对置活塞式柴油机等。
⑦按气缸数目可分为单缸和多缸柴油机。
⑧按用途可分为船用柴油机、机车柴油机 、车用柴油机、农业机械用柴油机、工程机械用柴油机、发电用柴油机、固定动力用柴油机。
⑨按供油方式可分为机械高压油泵供油和高压共轨电子控制喷射供油。
⑩按气缸排列方式可分为直列式和V形排列,水平对置排列,W型排列,星型排列等.
11 按功率大少可分为 小型（200）中型（200-1000）大型（1000-3000）特大（3000以上）
汽车发动机构造与维修复习题分析解析

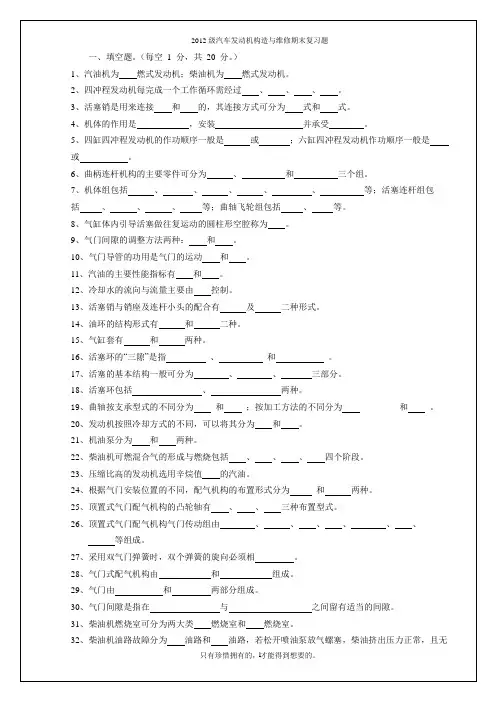

2012级汽车发动机构造与维修期末复习题
