1、电气化铁路是以电能作为牵引动力的一种现代化交通运输工具，
由于它的牵引动力是电能，所以又称为电力牵引。
①电气化铁路是以电能作为牵引动力的一种现代化交通运
输工具，由于它的牵引动力是电能，所以又称为电力牵引，
②简述电气化铁路的概念是什么。
答：电气化铁路是以电能作为牵引动力的一种现代化交通运输工具，由于它的牵引动力是电能，所以又称为电力牵引，
2、电气化铁路是由电力机车（电动车组）和牵引供电系统两大部份
组成的。
③电气化铁路是由电力机车（电动车组）和牵引供电系
统两大部份组成的。
④电气化铁路是以什么作为牵引动力的？它由哪两大部分
组成？
答：电气化铁路是以电能作为牵引动力的，它是由电力机车（电动车组）和牵引供电系统两大部份组成
3、电力机车运行时，受电弓升起，并从接触网上取得25kV的交流电，为保证机车的正常运行，接触网的最高工作电压为27.5Kv，瞬时最大值为29kV，最低工作电压为20Kv。
⑤电力机车运行时，受电弓升起，并从接触网上取得25kV
的交流电，为保证机车的正常运行，接触网的最高工作电压为
27.5kV，瞬时最大值为29kV，最低工作电压为20kV。
⑥电力机车运行时，受电弓升起，并从接触网上取得（）
的交流电，
A 27.5kV，
B 29kV，
C 20kV，
D 25kV
4、电气化铁路是单相负荷，机车由接触网取得的电流经钢轨流回牵
引变电所。
由于钢轨与大地是不绝缘的，一部份回流电流经钢轨流入大地，因此对通信线路产生电磁感应影响。
目前南昆线电气化铁路的供电方式是带回流线的直接供电方式，是在接触网支柱上架有一条与钢轨并联的回流线，这样，利用接触网与回流线间的互感作用，提高供电回路的对称性，使钢轨中的电流尽可能地
由回流线流回牵引变电所，减少对通信线路的干扰。
电气化铁路是单相负荷，机车由接触网取得的电流经钢轨流回牵引变电所。
目前南昆线电气化铁路的供电方式是带回流线的直接供电方式，
在接触网支柱上架设回流线有何作用？
答：在接触网支柱上架有一条与钢轨并联的回流线，利用接触网与回流线间的互感作用，提高供电回路的对称性，使钢轨中的电流尽可能地由回流线流回牵引变电所，减少对通信线路的干扰
5、电气化铁路的牵引供电系统运行管理的基层单位是供电段。
电气化铁路的牵引供电系统运行管理的基层单位是水电段。
（×）
6、线路大中修及技术改造，需起道或拨道时，施工单位要事先通知
供电段、电务等单位施工过程中，所有作业人员和工具（包括长大杆件）与接触网必须保持2m以上的距离。
线路大中修及技术改造，需起道或拨道时，施工单位要事后通知供电段、电务等单位。
（×）
轨道电路
1、以两股钢轨作为导线，在一定长度的钢轨两端用绝缘物隔断与
邻接钢轨的电气联结，在一端接上电源，在另一端接上继电器，这样组成的电气回路叫轨道电路。
何谓轨道电路？
答：以两股钢轨作为导线，在一定长度的钢轨两端用绝缘物隔断与邻接钢轨的电气联结，在一端接上电源，在另一端接上继电器，这样组成的电气回路叫轨道电路
2、轨道电路是电流的一个电器回路。
若在轨道电路的中间两股钢
轨上，横放一个金属导体（如撬棍之类金属工具），这便构成一
个近的电气回路，电流就从这个近路回到电源，我们把这种现
象称之为短路或联电。
联电后影响行车，便构成了联电事故。
何谓轨道电路的短路现象？
答：若在轨道电路的中间两股钢轨上，横放一个金属导体（如撬棍之类金属工具），这便构成一个近的电气回路，电流就从这个近路回到电源，我们把这种现象称之为短路或联电。
3、轨道电路按接线方式分为闭路式轨道电路和开路式轨道电路两
大类。
在闭路式轨道电路中，当有列车占用或线路发生断轨时均可中断轨道电路中的电流，使轨道断电器的工作状态发生变化，因此，这种轨道电路可随时监视到列车占用线路和线路断轨情况，比开路式轨道电路安全可靠。
轨道电路按接线方式分为哪几类？
答：轨道电路按接线方式分为闭路式轨道电路和开路式轨道电路两大类。
轨道电路按接线方式分为闭路式轨道电路和开路式轨道电路两大类。
4、轨道电路在正常工作时应满足以下三种状态：
调整状态——就是轨道电路没有被机车车辆占用的空闲状态。
分路状态——就是轨道电路有车占用状态。
断轨状态——就是轨道电路的钢轨在任何地点折断的状态。
轨道电路在正常工作时应满足哪三种状态？
答：调整状态（空闲状态），分路状态（占用状态），断轨状态。
电气化铁路基本知识及运营管理

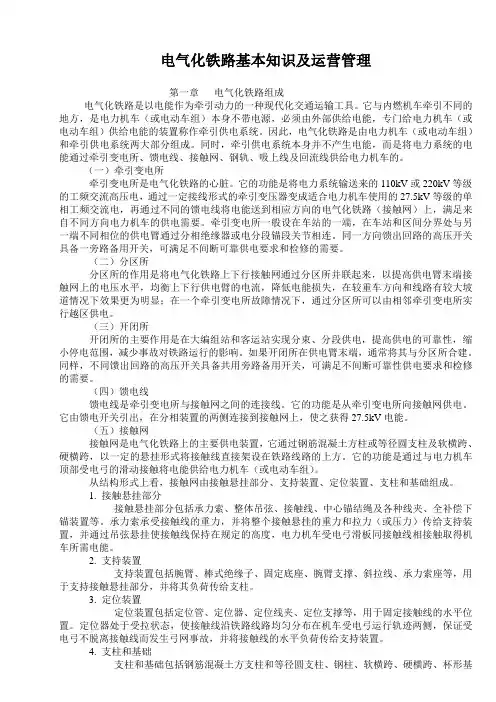

电气化铁路基本知识及运营管理第一章电气化铁路组成电气化铁路是以电能作为牵引动力的一种现代化交通运输工具。
它与内燃机车牵引不同的地方，是电力机车（或电动车组）本身不带电源，必须由外部供给电能，专门给电力机车（或电动车组）供给电能的装置称作牵引供电系统。
因此，电气化铁路是由电力机车（或电动车组）和牵引供电系统两大部分组成。
同时，牵引供电系统本身并不产生电能，而是将电力系统的电能通过牵引变电所、馈电线、接触网、钢轨、吸上线及回流线供给电力机车的。
（一）牵引变电所牵引变电所是电气化铁路的心脏。
它的功能是将电力系统输送来的110kV或220kV等级的工频交流高压电，通过一定接线形式的牵引变压器变成适合电力机车使用的27.5kV等级的单相工频交流电，再通过不同的馈电线将电能送到相应方向的电气化铁路（接触网）上，满足来自不同方向电力机车的供电需要。
牵引变电所一般设在车站的一端，在车站和区间分界处与另一端不同相位的供电臂通过分相绝缘器或电分段锚段关节相连。
同一方向馈出回路的高压开关具备一旁路备用开关，可满足不间断可靠供电要求和检修的需要。
（二）分区所分区所的作用是将电气化铁路上下行接触网通过分区所并联起来，以提高供电臂末端接触网上的电压水平，均衡上下行供电臂的电流，降低电能损失，在较重车方向和线路有较大坡道情况下效果更为明显；在一个牵引变电所故障情况下，通过分区所可以由相邻牵引变电所实行越区供电。
（三）开闭所开闭所的主要作用是在大编组站和客运站实现分束、分段供电，提高供电的可靠性，缩小停电范围，减少事故对铁路运行的影响。
如果开闭所在供电臂末端，通常将其与分区所合建。
同样，不同馈出回路的高压开关具备共用旁路备用开关，可满足不间断可靠性供电要求和检修的需要。
（四）馈电线馈电线是牵引变电所与接触网之间的连接线。
它的功能是从牵引变电所向接触网供电。
它由馈电开关引出，在分相装置的两侧连接到接触网上，使之获得27.5kV电能。
电气化铁道安全知识
电气化铁道安全知识指的是与电气化铁道相关的安全知识，包括电气化铁道的基本知识、操作规程、风险防控措施等方面的内容。
下面是一份关于电气化铁道安全知识的____字的介绍。
一、电气化铁道的基本知识电气化铁道是指使用电力作为牵引动力的铁路线路。
电气化铁道具有速度快、运行平稳、能效高等特点。
电气化铁道通常采用高压直流供电系统或交流供电系统。
高压直流供电系统主要由供电站、接触网和牵引变流系统组成，而交流供电系统主要由供电站、接触网和牵引变频系统组成。
二、电气化铁道的安全管理为确保电气化铁道的安全运行，需要进行科学的安全管理。
电气化铁道的安全管理主要包括以下几个方面的内容：1. 安全责任制度：确定相关责任部门和责任人，在不同层级建立安全管理机构，明确安全责任。
2. 安全规章制度：制定和完善电气化铁道的安全管理规章制度，包括行车规章、牵引供电规章、检修维护规章等，确保安全操作和维护。
3. 安全培训教育：对电气化铁道的相关人员进行安全培训教育，提高他们的安全意识和操作技能。
4. 事故报告与调查：建立完善的事故报告与调查机制，对电气化铁道事故进行调查分析，找出原因，采取相应的措施进行纠正。
5. 安全技术标准：制定和完善与电气化铁道安全有关的技术标准，包括设备、线路、供电等方面的标准，以确保安全可靠的运行。
三、电气化铁道的安全操作为保证电气化铁道的安全运营，需要遵守一系列安全操作规程，包括以下内容：1. 接触网的安全操作：操作人员要遵循接触网操作规程，包括接触网的安装、维修、保养等工作。
在进行维修保养时，需要采取相应的措施，确保操作人员的人身安全。
2. 牵引供电的安全操作：牵引供电是电气化铁道的关键环节，操作人员需要严格遵守牵引供电操作规程，确保供电设备正常运行，防止因故障造成线路伤害。
3. 防电击的安全操作：电气化铁道的电气设备存在着高电压和强电感应现象，操作人员需要正确使用绝缘工具，加强对电气设备的维护和检查，确保防止电击事故的发生。
电气化铁路基础知识讲座课件
调度系统
用于对列车进行调度指挥，确保列车安全、准时运行。
高速铁路与重载铁路技术
高速铁路技术
用于建设时速超过200公里的铁路，具有高速度、高安全、 高舒适等特点。
重载铁路技术
用于运输大宗货物，列车编组大、轴重较大，对线路和车辆 要求较高。
电力机车工作原理
阐述电力机车的工作原理，包括牵引 电动机、主变压器、辅助设备等关键 部件的作用和工作方式。
电力机车的维护与保养
介绍电力机车的日常维护和保养要求， 以确保机车的正常运行。
信号与控制系 统
信号与控制系统概述
信号与控制系统是保障电气化 铁路安全运行的关键技术之一。
信号设备
介绍信号机的种类、作用和工 作原理，以及信号显示的含义 和规则。
电气化铁路基础知识讲座课件
CONTENTS
• 电气化铁路概述 • 电气化铁路系统构成 • 电气化铁路技术原理 • 电气化铁路安全与维护 • 未来电气化铁路发展趋势
01
电气化铁路概述
定义与特点
定义
电气化铁路是一种使用电力驱动 的铁路运输系统，通过接触网或 第三轨供电，列车使用电动机驱 动车轮行驶。
20世纪90年代至今，随着 高铁技术的发展，高速电 气化铁路成为铁路发展的
重要方向。
电气化铁路的应用场景
01
02
03
城市轨道交通
城市内部的电气化铁路主 要用于地铁、轻轨等轨道 交通系统，承担大量公共 交通出行需求。
区域轨道交通
连接城市群或区域内部的 电气化铁路，用于实现中 长距离快速客运和货运服 务。
特点
电气化铁路具有高速度、大容量、 低能耗、少污染、安全可靠等优 点，是现代交通运输的重要形式 之一。
电气化铁路基础知识
支柱与基础（右图棕色部分）
电气化铁路牵引系统
5)架空式接触网的组成和结构
支柱与基础
电气化铁路牵引系统
6)掌握跨距、张力和驰度的概念
电气化铁路牵引系统
7)补偿装置
电气化铁路牵引系统
7)补偿装置
电气化铁路牵引系统
7)补偿装置
电气化铁路牵引系统
7)补偿装置
电气化铁路牵引系统
7)补偿装置
受电弓的滑板条
受电弓的动态包络线
受电弓动态包络线是指运行中的受电弓在最大抬升 及摆动时可能达到的最大轮廓线。 接触网设计、施工在动态包络线范围内不得有任何 障碍影响受电弓运行
受电弓的动态包络线
受电弓的动态包络线
受电弓动态包络线应符合下列规定 120km/h及以下区段，受电弓动态抬升量为100mm，左右摆动 量为200mm
10)线岔
电气化铁路牵引系统
10)线岔
电气化铁路牵引系统
11)架空刚性接触网
架空刚性接触网具有相应刚度的导电轨或汇流排与接触线组成。 架空刚性接触网有两种典型代表（以汇流排的形状分），即以日本为 代表的“T”型结构和以法国、瑞士等国为代表的“Ⅱ”型。 刚性架空接触网主要由汇流排、接触导线、伸缩部件、中心锚接 等组成。
高速铁路定义： 按允许的弓网取流速度划分
普速电气化铁路（运行时速160km以下） 准高速电气化铁路（运行时速160～200km之间）
高速电气化铁路（运行时速200km以上）
第一章
电气化铁路牵引系统
电气化铁路牵引系统
电气化电力牵引主要由牵引供电系统和电动车组构 成。
电气化铁路电力牵引系统
电气化铁路牵引系统—城轨
电气化铁路安全知识
安全教育的效果评估
培训覆盖率：评估安全 教育培训的覆盖范围
培训满意度：评估受训 人员对安全教育培训的
满意度
知识掌握程度：评估受训 人员对电气化铁路安全知
识的掌握程度
实际操作能力：评估受 训人员在实际操作中的
安全表现
安全事故发生率：评估安 全教育培训对降低
开始出现
电气化铁路的特点
速度快：电气化铁路的列车速度比非电气化铁 路更快
节能环保：电气化铁路使用电力作为动力来源， 减少了对化石燃料的依赖，降低了环境污染
运行平稳：电气化铁路的列车运行平稳，提高 了乘客的舒适度
自动化程度高：电气化铁路的自动化程度较高， 降低了人工操作失误的风险
2 电气化铁路的安全问题
电气化铁路的安全隐患
01
触电危险：接触 高压电线可能导
致触电事故
02
火灾隐患：电气 设备故障可能导
致火灾
03
设备故障：电气 设备故障可能导 致列车停运或事
故
04
恶劣天气影响： 恶劣天气可能导 致电气设备损坏
或故障
05
电磁辐射：电气 化铁路产生的电 磁辐射可能影响
周边环境
06
环境污染：电气 化铁路可能产生 噪音和空气污染
安全教育的内容和方法
安全教育内容：电 气化铁路的基本原 理、安全操作规程、 安全防护措施、应
急处理方法等。
安全教育方法：采 用多媒体教学、案 例分析、实际操作 演练、安全知识竞 赛等多种形式进行
安全教育。
安全教育对象：铁 路职工、管理人员、 维修人员、乘客等。
安全教育频率：定 期进行安全教育， 确保安全教育的持
06
加强与相关部门的协作，共同维 护电气化铁路的安全运行
电气化铁路安全知识
全球范围内的电气化铁路发展
随着科技的不断进步，电气化铁路已经成为全球范围内广泛 应用的交通方式，尤其在发达国家，电气化铁路已经成为了 主要的铁路运输方式。
我国电气化铁路的发展
我国作为世界上最大的铁路市场之一，电气化铁路的发展也 十分迅速，目前已经建成了“四纵四横”的电气化铁路主干 线，以及大量的城际、城市轨道交通等电气化铁路项目。
THANKS
谢谢您的观看
安全意识在铁路系统中的重要性
预防事故的发生
通过加强安全意识，可以预防因人为因素导致的事故，减少事故 发生的概率。
提高应急处理能力
在事故发生时，具备高度安全意识的员工能够迅速、准确地采取应 急措施，降低事故损失。
促进铁路系统的可持续发展
安全、稳定的电气化铁路系统是吸引乘客和投资的重要保障，也是 铁路行业可持续发展的关键因素之一。
维护铁路运营秩序
电气化铁路系统的正常运行需要各个岗位的员工密切配合，任何环节的失误都可能对整个 系统造成影响。提高员工的安全意识，可以确保他们在工作中始终保持高度的警惕性，避 免因疏忽大意导致的事故和延误。
提高员工安全意识和技能水平的必要性
增强员工责任感
提高员工的安全意识和技能水平，可以使他们更加清楚地认识到自身在电气化铁路系统中的重要性和责任，从而更加 自觉地遵守各项安全规定和操作规程。
其他意外事件
如火车脱轨、车辆相撞等意外事件导致电气化铁 路设施损坏，进而引发事故。
05
提高电气化铁路安全意识的方 法和途径
加强员工安全培训
定期组织安全培训课程
通过定期组织安全培训课程，提高员工对电气化铁路安全知识的 理解和掌握。
邀请专家进行讲座
邀请行业专家进行讲座，分享电气化铁路安全方面的经验和案例， 增强员工的安全意识。
电气化铁路安全知识培训
电气化铁路的智能化发展
01
02
03
04
自动驾驶列车
智能信号系统
电气化铁路的新能源应用
太阳能装备
减少能源消耗
风力发电
环境保护
电气化铁路的远程监控
电气化铁路的远程监控系统能够实时监测列车位 置、状态和设备运行情况，确保列车安全运行。 深入了解远程监控系统对于安全知识培训至关重 要。
电气化铁路的未来发展趋势
超高速列车
更高效
环保方向 更环保
科技应用 未来发展
磁悬浮技术 更安全
●05
第五章 电气化铁路的国际 合作与标准化
电气化铁路的国际标准
设备规范
列车设备规定
运行准则
运行规程
安全要求
列车安全标准
电气化铁路的国际合作
01
技术合作
技术交流 合作研究
共同创新
02
人才培训
技术人员培养 交流学习
行安全
电气化铁路安全知识培训的建议
01
02
03
04
加强实际操作训练
模拟真实情况应对 提高操作技能
定期更新培训内容
及时补充新知识和技能 满足现代化要求
建立应急预案体系
提前预防安全事故 降低损失
组织安全演练活动
熟悉应急处理流程 提高应变能力
谢谢观看！
再见
城际铁路联通 城市之间的铁路连接
总结
电气化铁路的国际合作与标准化是电气化铁路发 展的重要方向，通过合作与标准化，可以提高运 行效率，保障列车安全，实现技术创新。
●06
第六章 总结与展望
电气化铁路安全知识培训的重要性
01
电气化铁路基础知识
1958~ 动力来源：
电 代表机型：SS
2021/7/17
5
2021/7/17
6
城市轨道交通牵引系统
2021/7/17
7
城市轨道交通牵引系统
2021/7/17
8
城市轨道交通牵引系统
2021/7/17
9
2021/7/17
10
城市轨道交通牵引系统
2021/7/17
11
2021/7/17
12
5)架空式接触网的组成和结构
✓ 支持装置
2021/7/17
47
电气化铁路牵引系统
5)架空式接触网的组成和结构
✓ 支持装置
2021/7/17
48
电气化铁路牵引系统
5)架空式接触网的组成和结构
✓ 支持装置
在隧道内由于空间受限 支持装置进行了简化。
2021/7/17
49
电气化铁路牵引系统
5)架空式接触网的组成和结构
电气化铁路基础知识
主要内容
1、电气化铁路的发展 2、电气化铁路的组成
2021/7/17
2
2021/7/17
3
2021/7/17
4
绪论
2.电气化铁道的出现 电力牵引在现实生活中最好的体现就是电力机车。
蒸汽机车
内燃机车
电力机车
1952~2007 动力来源：
煤、水
1958~ 动力来源：
柴油 代表机型：DF
二、接触网检修的修程 接触网的检修分为小修和大修两种修程。
三、接触网检修的作业方式 接触网检修的方式根据在作业过程中，接触网是否带电的情况分为停电作业 和带电作业。
2021/7/17
97
电气化铁路牵引供电安全工作基本知识
加强对员工的安 全培训和教育， 提高员工的安全 意识和操作技能。
建立完善的安全 检查和评估机制， 及时发现和整改 安全隐患，确保 电气化铁路牵引 供电安全工作的 有效实施。
及时处理设备故障和隐患， 防止设备带病运行。
定期对设备进行检查和维护， 确保设备处于良好状态。
建立完善的设备维护和检修 制度，确保工作有章可循。
添加项标题
设备故障风：电气化铁路牵引供电设备老化、过载或短路等 情况可能导致设备损坏或火灾等安全事故。
添加项标题
应对措施：定期对设备进行检查和维护，加强设备的监测和预 警，及时发现和处理设备故障，确保设备安全可靠运行。
风险：地震、洪水、台风等自然灾害可能导致电气化铁路牵引供电系统故障，影响列车正常 运行。
定期进行应急演练和培训
加强与相关部门的协调与配合
配备先进的应急设备和器材
汇报人：
应对措施：加强设备维护和检修，提高设备可靠性；加强人员培训和管理， 提高操作技能和安全意识；建立预警系统和应急预案，及时处理突发情况。
Part Five
事故概述：某电气化铁路牵引供电设备发 生故障，导致列车停运，造成经济损失和 人员伤亡。
事故原因：设备老化、维护不当、操作失 误等原因导致故障发生。
事故后果：事故造成牵引供电设备严重损坏，中断铁路运输数小时，给铁路运输带来重大损失。
事故原因：设备检修不力、工作人员责任心不强、安全管理制度执行不严格。
Part Six
制定严格的安全 管理制度和标准， 明确各级管理人 员和操作人员的 职责和操作规程。
定期对安全管理 制度和标准进行 审查和更新，确 保其与最新的法 律法规和行业标 准保持一致。
加强设备维护和检修人员的 培训和管理，提高工作质量。
电气化铁路基础知识
（2）复线区段 单边末端并联供电：由于复线区段牵引变 电所同一侧的上下行接触网均供同相电，固 可在接触网供电分段的末端用分区亭中的断 路器连接起来，形成单边末端并联供电。
单边全并联供电：单边全并联供电是在每个 车站利用柱上负荷开关将上、下行并联，形 成如下图所示并联网络。
3、牵引变电所电气主接线概念：牵引变 电所（包括开闭所、分区亭）的电气主 接线是指由隔离开关、互感器、避雷器、 断路器、主变压器、母线、电缆等高压 一次电气设备，按一定顺序连接的用于 表示接受和分配电能的电路。 主接线图：表明一次电气设备相互连接 关系和工作原理的电气接线图称为主接 线图。
7、分区亭 为了增加供电的灵活性，提高运行的可靠 性，在两个相邻牵引变电所供电的接触网区 段通常加设分区亭。作用是： （1）可以使相邻两供电区段实行并联供电， 也可使复线区段的上、下行实现并联或分开 供电。 （2）相邻牵引变电所发生故障不能继续 供电时，可以闭合分区亭内的断路器由非故 障牵引变电所实行越区供电。
4、牵引供电系统包括：牵引变电所和牵引网两个部 分（将110KV三相交流电变换成27.5KV单相交流电， 经馈电线向接触网供电。变电所27.5KVC相接地和钢 轨，A、B两相分别供电至两侧的接触网）。 其中牵引网又由馈电线、接触网、轨道回路和回 流线组成。
5、牵引变电所的主要任务： 是将电力系统输送来的电能降压，然 后以单相供电方式经溃电线送至接触网 上，电压变换是由牵引变压器进行。 6、牵引网的主要任务： 是质量良好的不间断地向电力机车 供应电能。
4、高压电器设备的分类：按照用途， 高压电器可以分为下列几类： （１）开关电器：断路器、隔离开 关、熔断器、负荷开关 （２） 限制电器：电抗器、避雷器 （３）变换电器：电流互感器、电 压互感器 （４） 组合电器
