结构施工图识图!你不可不知道的基础知识!

结构施工图识图!你不可不知道的基础知识!

结构施工图识图!你不可不知道的基础知识!结构施工图的基本内容结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求,作为施工放线,基槽开挖,绑扎钢筋,浇筑混凝土,安装梁、板、柱等各类构件以及计算工程造价,编制施工组织设计的依据。

结构施工图的基本内容包括:结构设计说明、结构布置图、构件详图。

1.结构设计说明(1)工程概况;(2)选用材料的情况;(3)上部结构的构造要求;(4)地基基础的情况;(5)施工要求;(6)选用的标准图集;(7)其他必要的说明。

2.结构平面布置图(1)基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图;(2)楼层结构平面布置图,工业建筑还包括柱网、吊车梁、柱间支撑布置图;(3)屋顶结构平面布置图,工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。

3.结构详图结构详图包括:梁、板、柱及基础详图;楼梯详图;屋架详图;模板、支撑、预埋件详图以及构件标准图等。

附.1.2 结构施工图的图示方法1.常用图例结构施工图中常用图例见表附.1.1~附.1.3。

表附.1.2 钢筋的画法2.常用构件代号3.基础图的图示方法基础图包括基础平面图和基础详图。

基础平面图是将建筑从正负零以下剖切,向下看形成的图样。

基础布置图以表示基础部位构件的平面位置为主要目的,结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。

独立基础详图包括基础平面图和剖面图,条形基础详图为剖面图。

4.结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。

结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。

除了能选用标准图以外,都要增加必要的剖面来表示节点和配筋以及具体的尺寸。

结构平面图中的剖面、断面详图的编号顺序,宜按下列规定编排:外墙按顺时针方向从左下角开始编号;内横墙从左至右,从上至下编号;内纵墙从上至下,从左至右编号。

5.结构详图的图示方法在构件详图中,应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。

施工图纸的一些基本知识

施工图纸的一些基本知识

施工图纸的一些基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000,(如名辉12#楼27.5)也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向,表示图纸上建筑物相对于北向的座向,看图方向一般按上北下南,左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线,如确定建筑的开间或柱距,进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧,横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T 50001-2001 房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号,应以分数形式表示,并应按下列规定编写:两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种,一种是“剖切视图符号”,一种是“剖面图(又叫断面图)符号”。

剖切视图除了断面,还包括能看见的后面的投影。

剖面图(断面图)仅仅表示断面形状,不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。

断面剖切符号是一根长细线通过剖切位置,断面剖切符号标示中,标注数字在那边,就朝那边看。

(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图。

一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的,以细实线绘制。

6.2文字说明宜注写在横线的上方,也可注写在横线的端部。

建筑结构施工图知识

建筑结构施工图知识

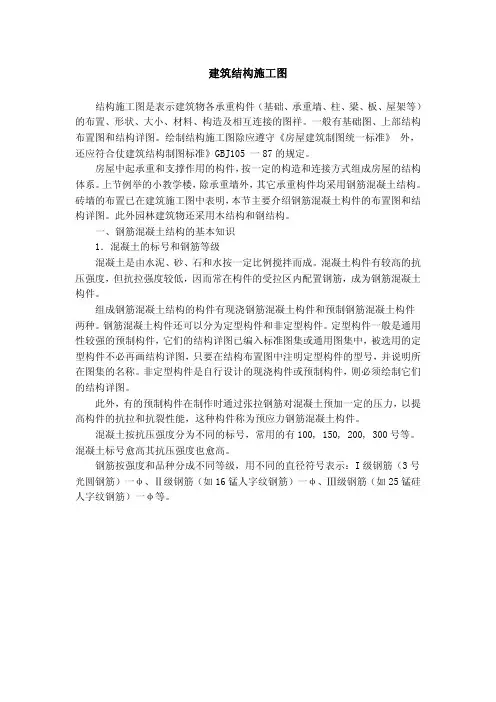

建筑结构施工图结构施工图是表示建筑物各承重构件(基础、承重墙、柱、梁、板、屋架等)的布置、形状、大小、材料、构造及相互连接的图祥。

一般有基础图、上部结构布置图和结构详图。

绘制结构施工图除应遵守《房屋建筑制图统一标准》 外,还应符合仗建筑结构制图标准》GBJ105 一87的规定。

房屋中起承重和支撑作用的构件,按一定的构造和连接方式组成房屋的结构体系。

上节例举的小教学楼,除承重墙外,其它承重构件均采用钢筋混凝土结构。

砖墙的布置已在建筑施工图中表明,本节主要介绍钢筋混凝土构件的布置图和结构详图。

此外园林建筑物还采用木结构和钢结构。

一、钢筋混凝土结构的基本知识1.混凝土的标号和钢筋等级混凝土是由水泥、砂、石和水按一定比例搅拌而成。

混凝土构件有较高的抗压强度,但抗拉强度较低,因而常在构件的受拉区内配置钢筋,成为钢筋混凝土构件。

组成钢筋混凝土结构的构件有现浇钢筋混凝土构件和预制钢筋混凝土构件两种。

钢筋混凝土构件还可以分为定型构件和非定型构件。

定型构件一般是通用性较强的预制构件,它们的结构详图已编入标准图集或通用图集中,被选用的定型构件不必再画结构详图,只要在结构布置图中注明定型构件的型号,并说明所在图集的名称。

非定型构件是自行设计的现浇构件或预制构件,则必须绘制它们的结构详图。

此外,有的预制构件在制作时通过张拉钢筋对混凝土预加一定的压力,以提高构件的抗拉和抗裂性能,这种构件称为预应力钢筋混凝土构件。

混凝土按抗压强度分为不同的标号,常用的有100, 150, 200, 300号等。

混凝土标号愈高其抗压强度也愈高。

钢筋按强度和品种分成不同等级,用不同的直径符号表示:I级钢筋(3号光圆钢筋)一φ、Ⅱ级钢筋(如16锰人字纹钢筋)一φ、Ⅲ级钢筋(如25锰硅人字纹钢筋)一φ等。

2.钢筋混凝土构件的配筋构造钢筋按在构件中所起的不同作用,可分为:受力筋、箍筋、架立筋、分布筋等,架立筋和分布筋统称构造筋,如图10-8所示。

受力筋承受拉力,箍筋承受剪力和扭力,构造筋用于构成钢筋骨架。

结构施工图(1)

结构施工图(1)
结构施工图(1)
2020/12/12
结构施工图(1)
本章内容
11.1 概述 11.2 基础图 11.3 结构平面图 11.4 构件详图 11.5 现浇钢筋混凝土构件平面整
体设计方法简介
结构施工图(1)
11.1 概述
结构施工图是表达房屋承重构件(如基础、 梁、板、柱及其他构件)的布置、形状、大小、 材料、构造及其相互关系的图样,主要用来作为 施工放线、开挖基槽、支模板、绑扎钢筋、设置 预埋件、浇捣混凝土和安装梁、板、柱等构件及 编制预算和施工组织计划等的依据。
(7) 钢筋混凝土构件图示方法 为了清楚地表明构件内部的钢筋,可假设混
凝土为透明体,这样构件中的钢筋在施工图中便 可看见。钢筋在结构图中其长度方向用单根粗实 线表示,断面钢筋用圆黑点表示,构件的外形轮 廓线用中实线绘制。
结构施工图(1)
表11.1 常用构件代号
序号 名 称 代号 序号 名 称 代号 序号 名 称
n 圈梁、门窗过梁等应编号注出,若结构平面图 中不能表达清楚时,则需另绘其平面布置图。
结构施工图(1)
n 楼层、屋顶结构平面图的比例同建筑平面图, 一般采用1∶100或1∶200的比例绘制。
n 楼层、屋顶结构平面图中一般用中实线表示剖 切到或可见的构件轮廓线,图中虚线表示不可 见构件的轮廓线。
n 楼层结构平面图的尺寸,一般只注开间、进深、 总尺寸及个别地方容易弄错的尺寸。定位轴线 的画法、尺寸及编号应与建筑平面图一致。
结构施工图(1)
图11.2 基础的型式
结构施工图(1)
n 条形基础埋入地下的墙称为基础墙 n 当采用砖墙和砖基础时,在基础墙和垫层之间做
成阶梯形的砌体,称为大放脚 n 基础底下天然的或经过加固的土壤叫地基 n 基坑(基槽)是为基础施工而在地面上开挖的土坑 n 坑底就是基础的底面,基坑边线就是放线的灰线 n 防潮层是防止地下水对墙体侵蚀而铺设的一层防

砌体结构施工图PPT课件

砌体结构施工图PPT课件
86
结束语
当你尽了自己的最大努力时,失败也是伟大的, 所以不要放弃,坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
演讲人:XXXXXX 时 间:XX年XX月XX日
建筑设计说明
写在最后
成功的基础于好的学习习惯
The foundation of success lies in good habits
建筑图 结构图
建筑图
1、底层平面图 2、二层平面图 3、三层平面图 4、建筑设计说明(一) 5、建筑设计说明(二) 6、室内材料构造做法表局部大样 7、门窗表 8、① ~⑦立面图 9、 10、屋顶平面图大样图 11、⑦ ~ ①立面图
结构图
1、基础平面图 2、二层结构平面图 3、三层结构平面图 4、屋顶层结构平面图 5、楼梯详图 6、L3、L5、L8、L9、L10、L16 7、L14、L15、WL2、WL5 8、结构设计说明(一) 9、结构设计说明(二) 10、结构设计说明(三) 11、结构设计说明(四)

结构施工图概述

结构施工图概述

8
盖板
GB 26 屋面框架梁 WKL 44
9
挡雨板 YB 27
檩条
LT 45
10 吊车安全道板 DB 28
屋架
WJ 46
名称 承台 设备基础 桩 挡土墙 地沟 柱间支撑 垂直支撑 水平支撑 梯 雨篷
代号 CT SJ ZH DQ DG ZC CC SC T YP
序号 11 12 13 14 15 16 17 18
名称 阳台 梁垫 预埋件 天窗端壁 钢筋网 钢筋骨架 基础 暗柱
代号 YT LD M TD W G J AZ
表15.2 一般钢筋图例
序号
名称
图例
说明
1
钢筋横断面
2 无弯钩的钢筋端部
带半圆形弯钩的钢筋端
3

下图表示长、短钢筋投 影重叠时,短钢筋的端 部用45°斜划线表示
4 带直钩的钢筋端部
5 带丝扣的钢筋端部
表15.1 常用构件代号
序号 名 称 代号 序号 名 称 代号 序号
1

B 19
圈梁
QL 37
2
屋面板 WB 20过梁GL Nhomakorabea83
空心板 KB 21 过系梁 LL 39
4
槽形板
CB 22
基础梁
JL 40
5
折板
ZB 23 楼梯梁 TL 41
6
密肋板 MB 24 框架梁 KL 42
7
楼梯板 TB 25 框支梁 KZL 43
(1) (2) (3) 屋盖结构平面图。
15.1.1.3 构件详图
构件详图包括: (1) (2) (3) (4) 其他详图,如天窗、雨篷、过梁等。
15.1.2 结构施工图中的有关规定

基础施工图

基础施工图

第9章结构施工图9.2 基础施工图上一节下一节9.2.1 基础平面图9.2.2 基础详图基础施工图是表示建筑物在相对标高±0.000以下基础部分的平面布置和详细构造的图样。

它是施工时在地基上放线。

确定基础结构的位置、开挖基坑和砌筑基础的依据。

基础施工图一般包括基础平面图、基础详图及文字说明三部分。

9.2.1 基础平面图1、基础平面图形成与表达基础平面图是用一个假想的水平剖切平面沿房屋底层室内地面附近将整幢房屋剖开,移去剖切平面以上的房屋和基础四周的土层,向下作正投影所得到的水平剖面图。

在基础平面图中,只画出剖切到的基础墙、柱轮廓线(用中实线表示)和投影可见的基础底部的轮廓线(用细实线表示),以及基础梁等构件(用粗点画线表示),而对其他的细部如砖砌大放脚的轮廓线均省略不画。

基础平面图中采用的比例、图例以及定位轴线编号和轴线尺寸应与建筑平面图一致。

图9.3所示为某小区别墅基础平面图。

2、基础平面图的识读阅读基础平面图时,应从以下几方面入手:1)了解图名和比例。

2)了解基础的平面布置、基础底面宽度以及与定位轴线的关系及轴线间的尺寸。

3)了解基础墙(或柱)、基础梁、±0.000以下预留孔洞的平面位置、尺寸、标高等情况。

4)了解基础断面图的剖切位置及其编号。

5)通过文字说明,了解基础的用料、施工注意事项等情况。

6)识读基础平面图时,要与其他有关图样相配合,特别是首层平面图和楼梯详图,因为基础平面图中的某些尺寸、平面形状、构造等情况已在这些图中表达清楚了。

3、基础平面图的绘图步骤1)画出与建筑平面图相一致的定位轴线。

2)画出基础墙(或柱)的边线及基础底部边线。

3)画出不同断面图的剖切线及其编号。

4)画出其他细部。

5)标注轴线间的尺寸、基础及墙(或柱)的平面尺寸等。

6)注写有关文字说明。

相关知识点:基础平面图基础详图本章导航:本章概述1234本章小结本章练习。

2.3钢筋砼结构施工图的基本内容_建筑结构基础与识图

2.3钢筋砼结构施工图的基本内容_建筑结构基础与识图

11、门窗表
三、结构平面布置图
剖切的位置是在各层楼板处,切开后向 下投影所得。它是表示房屋各层承重构件 平面布置的图样,主要包括楼层结构平面 图和屋面结构平面图。
板的轮廓线用中实线绘制。
对于楼板下不可见墙体的位置,采用 中虚线表示。
钢筋的画法
在结构施工图中,钢筋的图线用粗实线 画出,断面图中钢筋用小黑点表示其横截 面。
2.3钢筋砼结构施工图的 基本内容
结构施工图——表达房屋的各承重构 件(如基础、墙、柱、梁、板及其他构件 等)的布置、形状、大小、材料、构造及 其相互关系的图样。
结构施工图的作用——主要用来作为施 工放线、开挖基槽、支模板、绑扎钢筋、 设置预埋件、浇捣砼和安装梁、板、柱等 构件及编制预算与施工组织设计的依据。
结构施工图的主要内容: 1、图纸目录 2、结构设计总说明 3、基础平面图 4、基础详图 5、结构平面图 6、构件详图 7、楼梯图
一、图纸目录 应按图纸序号排Leabharlann 。序号 图号图纸名称
图幅 备注
1
2
3
二、结构设计说明
包括以下内容
1、工程概况——如建筑地点、使用功 能、层数、总高度、面积及结构体系等。
2、建筑结构的安全等级及设计使用年 限。
3、自然条件——基本风压、抗震设防 烈度、建筑场地类别、场地的工程地质条 件。
4、建筑物室内地面标高±0.000相当 于绝对标高值是多少。
5、本工程遵循的标准、规范、规程。 6、设计计算程序 7、设计采用的均布活荷载标准值。 8、地基基础情况 9、主要结构材料——如砼、钢筋等 10、砼结构构造要求——如砼保护层、 钢筋的锚固
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

GB 17 轨道连接 DGL
19 圈梁
20 过梁 21 连系梁 22 基础梁 23 楼梯梁 24 框架梁 25 框支梁 26 屋面框架梁
9 挡雨板或檐口板
YB 18 车挡
CD 27 檩条
代号
QL
GL LL JL TL KL KZL WKL
LT
四 常用结构构件的代号
序号 名称
28 屋架 29 托架 30 天窗架 31 框架 32 刚架 33 支架 34 柱 35 框架柱
1 混凝土和钢筋混凝土
混凝土属于刚性材料,受压性能好,但承受 拉力的能力差,容易因受拉而断裂。
1 混凝土和钢筋混凝土
为防止在混凝土构件下方出现裂缝,将钢筋布置在混凝土 构件下方承受拉力。钢筋具有良好的抗拉强度,且与混凝土 有良好的黏结力,其热膨胀系数与混凝土接近,因此二者结 合形成钢筋混凝土构件。
二 结构施工图的主要内容
1. 结构施工图是表达房屋承重构件的布置、形状、
大小、材料以及连接情况的图样,简称结施,用 字母G表示。
2. 结构施工图包括:a 结构设计总说明、b 结构平
面布置图 c 结构构件详图
3. 结构施工图主要用来作为施工放线、开挖基槽、
支模板、绑扎钢筋、设置预埋件、浇捣混凝土和 安装梁、板、柱及编制预算与施工组织等的依据。
混凝土构件中下部钢筋承受拉力,上部混凝土承受压力。
2 钢筋钢的筋分有光类圆和钢作筋用(直径符号为Φ)和变形钢筋
(直径符号为( 、 、 R 等)
种类
符号
直径
fyk

HPB235(Q235)
Φ
8~20
235


HRB335(20MnSi)
6~50
335

HRB400(20MnSiV20MnSiNb20MnTi)
36 构造柱
代号
WJ TJ CJ KJ GJ ZJ Z KZ
GZ
序号 名称
37 承台 38 设备基础 39 桩 40 挡土墙 41 地沟 42 柱间支撑 43 垂直支撑 44 水平支撑
代号 序号
CT 46 SJ 47 ZH 48 DQ 49 DG 50 ZC 51 CC 52 SC 53
名称
雨棚 阳台 梁垫 预埋件 天窗端壁 钢筋网 钢筋骨架 基础

20
15
15
30
25
25
30
30
30
二a
-
b-

-
20
20
-
25
20
-
30
25
-
30
30
-
35
30
-
40
35
-
30
30
35
30
40
35
注: 基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.
3 钢筋的保护层和弯钩
简化画法
为了加强光圆钢筋与混凝土的 粘钻结力应在钢筋端部设置弯 钩。
四 常用结构构件的代号
序 名称 号
1板
2 屋面板 3 空心板 4 槽形板 5 折板 6 密勒板 7 楼梯板 8 盖板或沟盖板
代号 序 名称 号
代号 序 名称 号
B 10 吊车安全走 DB 道板
WB 11 墙板
QB
KB 12 天沟板
TGB
CB 13 梁
L
ZB 14 屋面梁
WL
MB 15 吊车梁
பைடு நூலகம்
DL
TB 16 单轨吊车梁 DDL
6~50
400
RRB400(K20MnSi)
R
8~40
400
2 钢筋的分类和作用
钢筋按所起的作用分为 受力筋:承受构件中的拉应力和压应力 架立筋:固定梁内钢筋的位置,把纵向的受力 筋和箍筋绑扎成骨架 箍筋:承受构件中的剪应力(斜拉应力),并 固定架立筋和受力筋的位置,一般用于梁和柱 中 分布筋:用于板内,与板内受力筋垂直,将承 受的重量均匀地传递给受力筋,并固定受力筋 的位置以及抵抗因热胀冷缩所引起的变形。 构造筋:按构造要求配置的钢筋
一 建筑结构的类型等基本知识
(四)砌体施工质量控制等级 施工质量控制等级就是根据施工现场的
质保体系、砂浆和混凝土的强度、砌筑工人 技术等级综合水平划分的砌体施工质量控制 级别,划分为A.B.C三个等级。
一 建筑结构的类型等基本知识
(五)裂缝控制等级 钢筋混凝土构件的裂缝控制等级有三级
一级,严格要求不出现裂缝的构件; 二级,一般要求不出现裂缝的构件; 三级,允许出现裂缝的构件。
(二)设计使用年限 临时性结构,设计使用年限为5年 易于替换的结构构件,设计使用年限为25年 普通房屋和构筑物,设计使用年限为50年 纪念性建筑和特别重要的建筑结构,设计使 用年限为100年。
若建设单位提出更高要求,也可按建设单位的 要求确定
一 建筑结构的类型等基本知识
(三)地基基础设计等级 地基基础设计等级是根据地基复杂程度、建筑物规模和功能特征以 及由于地基问题可能造成建筑物破坏或影响正常使用的程度,将地 基基础设计分为甲、乙、丙三个设计等级。 甲级:重要的工业与民用建筑;30层以上的高层建筑;体型复杂层 数相差超过10层的高地层联成一体的建筑物;大面积的多层地下建 筑物(如地下停车场'商场'运动场);对地基变形有特殊要求的建筑 物;复杂地质条件下的坡上建筑物(包括高边坡)对原有工程影响较大 的新建建筑物;场地和地基条件复杂的一般建筑物;对于复杂地基 条件机软土地区的二层级二层以上地下室的基坑工程 乙级:除甲级和丙级以外的工业与民用建筑物 丙级:场地和地基条件简单;荷载分不均匀的七层与七层以下民用建 筑和一般工业建筑物;次要的轻型建筑物。
a. 结构设计说明
结构设汁说明是对建筑的结构类型、耐久 年限、地震设防烈度、地基状况、材料强度 等级、选用的标准图集、新结构与新工艺及 特殊部位的施工顺序、方法及质量验收标准 进行综合说明。
b. 结构平面布置图
结构平面布置图表达建筑结构构件的平面 布置,包括基础平面图、楼层结构平面图和 屋顶结构平面图。主要表达结构构件的位置、 数量、型号、相互联系等内容
建筑识图与绘图
——结构施工图基本知识
单元四 结构施工图内容
4.1 结构施工图基本知识 4.2 基础施工图 4.3 楼层结构施工图 4.4 结构构件详图
4.1 结构施工图基本知识主要内容
一 建筑结构的类型等基本知识 二 结构施工图的主要内容 三 结构施工图的读图方法 四 常用结构构件的代号 五 钢筋混凝土基本知识
箍筋

受力筋



箍筋 受力筋
图形表示
2 钢筋的分类和作用
箍筋
受力筋
2 钢筋的分类和作用
剪 力 墙 的 配 筋
垂直分布筋 拉结筋
水平分布筋
图形表示
3 钢筋的保护层和弯钩
保护层厚度指钢筋 外缘与混凝土外 皮间的距离。
梁的轮廓 保护层厚度
3 钢筋的保护层和弯钩
板、墙、壳


环境类别 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50
一 建筑结构的类型
(一)结构类型
构成建筑物的承重结构体系,称为“建筑结
构”,其结构构件在建筑物中主要起承重作 用,它们互相支承联成整体 。
1. 组成房屋的结构,按所用材料的不同可分为
:钢筋混凝土结构、砌体结构、钢结构、木 结构、混合结构等。
2. 按照结构受力特点不同分为:混合结构、框
架结构、剪力墙结构、排架结构、筒体结构 及其他。
用文字说明机械连接的 方式(冷挤压或锥螺纹)
4 钢筋的一般表示方法
序号
说明
在结构平面图中配置双层钢筋时,底层钢
1 筋的弯钩应向上或向左,顶层钢筋的弯钩
应向下或向右
底层
钢筋混凝土墙体配双层钢筋时,在配筋立
2
面图上,远面钢筋的弯钩应向上或向左, 近面钢筋的弯钩应向下或向右(JM近面;
YM远面)
3
若在断面图中不能表达清楚的钢筋位置, 应在断面图外增加钢筋大样图
三 结构施工图的读图方法
文字说明
互相联系 反复识读
基础平 面图
基础详图
楼层结构 平面图
屋面结构 平面图
结构构 件详图
一 建筑结构基本知识
(一)建筑结构安全等级划分 一级:破坏后果很严重的重要的建筑物 二级:破坏后果严重的一般建筑 三级:破坏后果不严重的次要建筑
一般建筑结构安全等级为二级
一 建筑结构的类型等基本知识
4
图中所表示的钢筋、环筋等若布置复杂时, 可加画钢筋大样及说明
每组相同的钢筋、箍筋或环筋,可用一根 5 粗实线表示,同时用一两端带斜短划线的
横穿细线,表示其余钢筋及布置范围
JM YM
图例
顶层
JM YM
4 钢筋的一般表示方法 钢筋的标注 2 18
8@150
钢筋的直径 钢筋的等级 钢筋根数
相邻钢筋的中心距 相等中心距符号 钢筋的直径 钢筋的等级
45 梯
YT 54
暗柱
代号
YP YT LD M TD W G J
AZ
五 钢筋混凝土基础知识
1 混凝土和钢筋混凝土 2 钢筋的分类和作用 3 钢筋的保护层和弯钩 4 钢筋的一般表示方法方法
1 混凝土和钢筋混凝土
混凝土由水、水泥、黄砂、石子按一定的 比例拌和硬化而成。混凝土抗压强度高,抗 拉强度低,混凝土的强度等级为C15、C20、 C25、C30、C35、C40、C45、C50、C55、 C60、C65、C70、C75、C80共14个等级。 数字越大,表示混凝土的抗压强度越高。
