钢水精炼设备简介
钢水精炼设备简介
1.AOD炉(argon oxygen decarburization furnace)
氩氧精炼法的精炼设备，以该法英文名的缩写字母命名。它的外形与转炉近似，炉体安放在一个可以前后倾翻的托圈上，由销钉固定。在炉子的底侧部装有向熔池水平方向吹入气体的喷枪，喷枪的数量根据炉子的吨位而有所不同，一般为2～3支。喷枪延长线的会合点与炉子的竖轴重合。喷枪由内管(铜质)及外管(不锈钢)两层组成，内管导入主吹炼气体(由ArO2。或Ar—N2组成)，内管与外管之间的环形缝隙导入Ar、N2或空气起冷却作用以保护喷枪。喷枪是消耗式的，在筑炉时埋入耐火材料层，在冶炼过程中与炉衬同步烧损。吹入的氧气主要是用于氧化碳升温，吹入的氩气主要是强对流搅拌，还有生产高氮合金时可以进行吹氮进行合金化，既是可以进行冲氮，这对基本的生产21—4N类的钢种中节省了很多金属氮化物，如氮化络的加入量，节省很多生产成本。
炉体用镁钙砖或者铬镁砖或富镁白云石砖砌筑；喷枪周围采用质量更高的电熔铬镁砖砌筑，以承受高温及钢液冲刷。可移式炉帽用铬镁砖或铝镁砖砌筑，也可以用耐热混凝土浇灌。炉膛的尺寸比例大致是：熔池深度：炉膛直径：炉膛总高=1：2：3。炉子在前倾一定角度的情况下，由转移钢包倒入初炼钢水，此时气体喷枪处于钢液面以上。炉子恢复到直立位置时，喷枪没入钢水深处，开始吹气精炼。精炼完成后，仍经炉帽出钢。
2. VOD 钢包精炼炉
VOD 钢包精炼炉具有真空脱气，吹氧脱碳，真空加料、吹氩搅拌、 非真空测温取样、喂丝等多种功能。可以精炼轴承钢、合金结构钢、 弹簧钢、优质碳素钢及超低碳不锈钢等。由于它具有极强的真空脱气 能力，因此可保证钢中的氢、氧、氮、碳含量达到最低水平，并精确 调整钢水成份，使夹杂物充分上浮、而有效提高钢的洁净度，正因为 它精炼的钢种多、 质量高， 可以为用户更灵活的适应市场竞争的需要， 及时精炼出市场需要的钢种，从而增加企业的经济效益。 设备的先进性：VOD 钢包精炼炉总体结构采用一罐一盖、罐盖移动 方案、罐体为固定地坑式。当不作吹氧操作时，VOD 炉可完全实现 VD 炉操作功能。罐体和真空泵相连，其间通过三级除尘器与主截止 阀，可实现罐体与真空泵的启闭，并可在钢包吊入罐体之前，先对真 空管道进行予抽真空，这样可以充分利用真空泵，缩短罐体的抽气时 间和减少温降，使 VOD 炉和电炉 、LF、铸造线相匹配，达到最佳 效果。 设备包括一个真空罐、 一个真空罐盖及其罐盖升降移动小车， 吹氧 装置，真空加料装置，一套真空泵系统，一套连接罐与真空泵的真空 管道系统，一套控制和监测设备。 设备特点：⑴ 真空罐接受要处理的钢包，吊车将钢包置于真空罐中后，人工 连接上氩气管，罐为焊接结构，并设有钢包导向结构，以方便起吊钢 包。具有耐火材料的内衬以防止热应力。罐底设有防漏装置。 ⑵ 罐盖行走为电──机械传动，罐盖升降为液压传动。罐盖为碟形 结构并有耐火材料内衬，屏蔽盖设有直线段，以增加自由空间。 ⑶ 罐盖行走车采用变频调速，使盖车起动行走及停止平稳运行。 ⑷ 罐盖采用碟形封头，使罐盖的自重减少，强度增加，同时使罐 盖的受力分布更合理。罐盖具有一定的直立段，以与屏蔽盖结构相适 应。 ⑸ 罐盖上装有吹氧装置，真空加料斗，人工观察窗，TV 摄像头以 及非真空状态下测温、取样装置，可随时观察炉内冶炼状态，实现合 金成份调整及非真空状态下的测温取样。 ⑹ 罐盖与罐体之间，采用单层硅橡胶密封圈进行密封。罐体上法 兰设密封圈，罐盖设喷吹装置，防止热气流灼伤密封圈，并可吹除罐 体上法兰的灰尘及杂物。 (7) 采用先进的真空加料机构，密封性好，操作方便，可实现真 空状态下加料造渣，调整合金成份，提高合金的回收率。 ⑻ 真空罐和罐盖内砌有耐火材料保护。 钢水真空吹氧处理工艺流程： 吊包入罐─接通氩气─盖车行走─落盖─下降氧枪─打开主截止阀─ 真空处理─破真空─测温取样─提盖─盖车行走─断开氩气─钢包出
罐。
VOD 处理周期约 60min，VD 处理周期约 30min 可根据工艺调整 作业时间。
冶金性能：钢水处理后气体夹杂可达到下列要求： [O] [H] [N] < 15～20 ppm <
1～2 ppm < 40 ppm
3. LF 炉(LADLE FURNACE) LF 炉(LADLE FURNACE)即钢包精炼炉，是钢铁生产中主要的炉外精炼设备。 LF 炉一般指钢铁行业中的精炼炉。
实际就是电弧炉的一种特殊形式。
编辑本段 LF 炉的主要任务
①脱硫 ②温度调节 ③精确的成分微调 ④改善钢水纯净度 ⑤造渣
LF 炉精炼主要靠桶内的白渣， 在低氧的气氛中(氧含量为 5％)， 由桶内吹氩气进行搅拌并由石墨电极对经 过初炼炉的钢水加热而精炼。由于氩气搅拌加速了渣一钢之间的化学反应， 用电弧加热进行温度补偿，可以保证较长时间的精炼时间，从而可使钢中 的氧、硫含量降低，夹杂物按 ASTM 评级为 O～O．1 级。LF 炉可以与电炉配 合，以取代电炉的还原期，还可以与氧气转炉配合，生产优质合金钢。此 外，LF 炉还是连铸车问，特别是合会钢连铸生产线上不可缺少的控制成分、 温度及保存钢水的设备。因此 LF 炉的出现形成了
LD—LF—RH—CC(连铸) 新的生产优质钢的联合生产线。在这种联合生产线上钢的还原精炼主要是 靠 LF 炉来完成的。LF 炉所处理得钢种几乎涉及从特钢到普钢的所有钢种， 生产中可视质量控制的需要，采用不同的工艺操作制度。在各种二次精炼 设备中，LF 炉的综合性价比高。
LF 精炼的特点
LF 炉本身一般不具有真空设备。在精炼时，即在不抽真空的大气压下 进行精炼时，靠钢桶上的水冷法兰盘、水冷炉盖及密封橡皮圈的作用可以 起到隔离空气的密封作用。再加上还原性渣以及加热时石墨电极与渣中 FeO、MnO、C 如
q 等氧化物作用生成 CO 气体，增加炉气的还原性。除此之 外，石墨电极还与桶内的氧气作用生成碳一氧化物，阻止炉气中的氧向金 属传递。良好的氩气搅拌是 LF 炉精炼的又一特点。氩气搅拌有利于钢一渣 之间的化学反应，它可以加速钢一渣之间的物质传递。有利于钢液的脱氧、 脱硫反应的进行。吹氩搅拌还可以去除非金属夹杂物。吹氩搅拌的另一作 用是可以加速钢液中的温度与成分均匀，能精确的调整复杂的化学组成， 而这对优质钢又是不可缺少的要求
此外吹氩搅拌可加速渣中氧化物的还 原，对回收铬、铝、钨等有价值的合金元素有利。 LF 精炼炉是采用三根电极迸行加热的。加热时电极插入渣层中采用埋 弧加热法，这种方法的辐射小，对炉衬有保护作用，与此同时加热的效率 也比较高，热效率好。 LF 是利用白渣进行精炼的，它不同于主要靠真空脱气的其他精炼法。 白渣在 LF 炉内具有很强的还原性，这是 LF 炉内良好的还原气氛和氩气搅 拌，互相作用的结果。一般渣量为金属量的 2～8％。通过白渣的精炼作用 可以降低钢中氧、硫及夹杂物含量。LF 炉冶炼时可以不用加脱氧剂，而是 靠白渣对氧化物的吸附作用而达到脱氧的目的。
精炼炉作为一个复杂的冶炼系统，炉内温度受各种因素的影响。从初 炼炉(如
EAF、BOF)出钢开始，出钢过程中的能量损失，受到钢包物理参数 影响。运输时间的长短，吹氩量的多少也影响钢水温度。合金料，循环冷 却水，烟气烟尘，电极，变压器等构成了整个精炼炉温度模型的基础。 以上介绍的 LF 炉的精炼功能是互相影响，互相依存与互相促进的。炉 内的还原气氛，加热条件下的钢渣搅拌，提高了白渣的精炼能力，创造了 一个理想的炼钢环境，从而能生产出在质量上和生产效率上与普通电弧炉 不大相同的钢来。

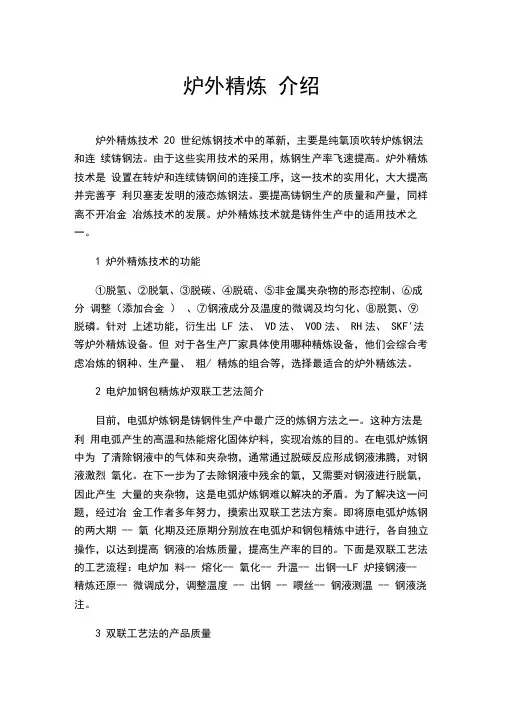

炉外精炼介绍
炉外精炼 介绍
炉外精炼技术 20 世纪炼钢技术中的革新，主要是纯氧顶吹转炉炼钢法和连 续铸钢法。由于这些实用技术的采用，炼钢生产率飞速提高。炉外精炼技术是 设置在转炉和连续铸钢间的连接工序，这一技术的实用化，大大提高并完善亨 利贝塞麦发明的液态炼钢法。要提高铸钢生产的质量和产量，同样离不开冶金 冶炼技术的发展。炉外精炼技术就是铸件生产中的适用技术之一。
1 炉外精炼技术的功能
①脱氢、②脱氧、③脱碳、④脱硫、⑤非金属夹杂物的形态控制、⑥成分 调整（添加合金 ） 、⑦钢液成分及温度的微调及均匀化、⑧脱氮、⑨脱磷。针对 上述功能，衍生出 LF 法、 VD法、 VOD法、 RH法、 SKF'法等炉外精炼设备。但 对于各生产厂家具体使用哪种精炼设备，他们会综合考虑冶炼的钢种、生产量、 粗/ 精炼的组合等，选择最适合的炉外精练法。
2 电炉加钢包精炼炉双联工艺法简介
目前，电弧炉炼钢是铸钢件生产中最广泛的炼钢方法之一。这种方法是利 用电弧产生的高温和热能熔化固体炉料，实现冶炼的目的。在电弧炉炼钢中为 了清除钢液中的气体和夹杂物，通常通过脱碳反应形成钢液沸腾，对钢液激烈 氧化。在下一步为了去除钢液中残余的氧，又需要对钢液进行脱氧，因此产生 大量的夹杂物，这是电弧炉炼钢难以解决的矛盾。为了解决这一问题，经过冶 金工作者多年努力，摸索出双联工艺法方案。即将原电弧炉炼钢的两大期 -- 氧 化期及还原期分别放在电弧炉和钢包精炼中进行，各自独立操作，以达到提高 钢液的冶炼质量，提高生产率的目的。下面是双联工艺法的工艺流程：电炉加 料-- 熔化-- 氧化-- 升温-- 出钢--LF 炉接钢液--
精炼还原-- 微调成分，调整温度 -- 出钢 -- 喂丝-- 钢液测温 -- 钢液浇注。
3 双联工艺法的产品质量 0.015%，[s]0.0l% ，si 、Mn可控制在 0.02%内， Ni、Mo、Cu可控制在
0.0l%
2019年LF30t技术说明书
L F — 30 型
钢 包 精 炼 炉
技 术 说 明 书
目 录
一、概述
二、主要技术参数
三、设备概述及技术指标
四、供货范围
五、LF-30型钢包精炼炉辅助设备
六、不供货范围
七、质量保证和售后服务
八、设计方案的审查
九、技术资料的提供
一、概述：
简述
LF钢包精炼炉是用电弧产生的热能，进行二次精炼的一种炉外精炼设备。高压电源通过专用的电炉变压器，将电能输送到电极上，在电极与钢液之间产生电弧，通过电弧产生热量而进行钢水的精炼。
LF-30型钢包精炼炉（以下简称精炼炉），具有加热升温、底吹氩搅拌、合金化微调、成分控制、喂丝等功能。主要冶炼炭素结构钢、合金钢、轴承钢等各种优质钢。平均处理钢水量30t，平均冶炼周期小于40min、该LF炉冶炼周期短、三相阻抗不平衡系数小、电耗低、电极消耗低、升温速度快、技术指标先进。
我公司设计的LF—30型钢包精炼炉采用全液压传动、三臂三立柱、桥架式结构，管式水冷包盖，导电管导电，钢包底部吹Ar气体搅拌，电极升降采用电液比例阀-PLC计算机自动调节电极升降，钢包车采用中硬齿面减速器，变频调速。速度2～20m/min。设备运行可靠，操作简便，技术指标先进，可以满足短流程、高效率、连续生产的要求。
LF炉设备使用环境
a) 海拔不超过 1000m；
b) 环境温度: 5～40℃ 范围内；
c) 使用地区最湿月每日最大相对湿度的月平均值不大于90％；
d) 周围没有导电尘埃，爆炸性气体及能严重腐蚀金属和绝缘的腐蚀性气体。
e)一般要求供电变压器为电炉变压器的倍以上，当不能满足此要求时，或增加供电变压器容量，或采用专用中间变压器供电。
f) 三相电弧炉的工作短路电流，不应大于电炉变压器额定电流的倍。
二、主要技术参数:
序号 名 称 单 位 数 值 备 注 1 额定容量 t 30 自由高度900mm
CAS_OB钢水在线精炼工艺
第13卷第2期2001年4月 钢铁研究学报JOURNALOFIRONANDSTEELRESEARCHVol.13,No.2 Apr.2001
作者简介:何 平(1960-),男,硕士,高级工程师(教授级); 收稿日期:2000-05-12; 修订日期:2000-11-05CAS-OB钢水在线精炼工艺
何 平1, 白瑞国2, 刘 浏1, 翁玉娟2, 布焕存1, 周学禹2
(1.钢铁研究总院冶金工艺研究所,北京100081; 2.承德钢铁集团公司转炉炼钢厂,河北承德067003)
摘 要:承钢CAS-OB精炼炉采用在线布置的方式处理钢水,其特点是处理速度快、钢水精炼比率高,从而对精炼工艺要求严格。为此,开发了适合CAS-OB在线精炼要求的合金微调工艺、吹氧燃烧升温工艺和钢水净化工艺。生产结果表明:开发的CAS-OB在线精炼工艺完全可以满足转炉-连铸快节奏的生产流程要求,而且冶金效果良好。关键词:CAS-OB;钢水;精炼工艺中图分类号:TF769.2 文献标识码:A 文章编号:1001-0963(2001)02-0018-06
CAS-OBRefiningTechnology
HEPing1, BAIRui-guo2, LIULiu1, WENGYu-juan2,
BUHuan-cun1, ZHOUXue-yu2
(1.CentralIron&SteelResearchInstitute,Beijing100081,China; 2.ChengdeIron&SteelCo,Chengde067003,China)
Abstract:TheliquidsteelwasrefinedinCAS-OBrefiningfurnaceofChengdeIron&SteelCobyon-linemethod.Thecharacteristicsoftheon-linerefiningtechnologyincludequicktreatmentandhighrefiningratioofliquidsteel.Thecompositionadjustingtechnology,heatingliquidsteeltech-nologywithblowingoxygenandclearingliquidsteeltechnologyhavebeendevelopedsothatthere-finingoperationattainsthedemandofon-lineproduction.Theresultoftheproductionapplicationshowedthattheon-linerefiningtechnologyofCAS-OBisapplicableintheproductionofconverterandcontinuouscast,andgoodmetallurgicresultsareachieved.Keywords:CAS-OB;liquidsteel;refiningtechnology
RH精炼炉工艺
RH精炼炉工艺
摘要:介绍了RH的发展历史，对RH中最关键的真空系统原理进行了说明，介绍了莱钢RH的功能、设备及工艺，针对莱钢情况，对莱钢品种开发进行了探讨。
关键词: RH 原理 工艺 品种
1 RH的历史与发展
RH精炼全称为RH真空循环脱气精炼法。于1959年由德国人发明，其中RH为当时德国采用RH精炼技术的两个厂家的第一个字母。真空技术在炼钢上开始应用起始于1952年，当时人们在生产含硅量在2%左右的硅钢时在浇注过程中经常出现冒渣现象，经过各种试验，终于发现钢水中的氢和氮是产生冒渣无法浇注或轧制后产生废品的主要原因，随之各种真空精炼技术开始出现，如真空铸锭法、钢包滴流脱气法、钢包脱气法等，从而开创了工业规模的钢水真空处理方法，特别是蒸汽喷射泵的出现，更是加速了真空炼钢技术的发展。
随着真空炼钢技术的开发与发展，最终RH和VD因为处理时间短、成本低、可以大量处理钢水等优点而成为真空炼钢技术的主流，70年代开始随着全连铸车间的出现，RH因为采用钢水在真空槽环流的技术从而达到处理时间短、效率高、能够与转炉连铸匹配的优点而被转炉工序大量采用。
RH从开始出现到现在40多年来，有多项关键性技术的出现，从而加速了RH精炼技术的发展。表1为40多年来RH技术的发展情况。
表1 RH技术发展情况
内容 技术发展情况 效果
耐火材料 1965年采用镁铬砖砌筑内衬 提高寿命
RH-OB 1972年室兰厂出现直空槽吹氧技术 可以脱碳
轻处理技术 1977年大分厂开发了轻处理技术 大幅度降低成本
化学升温 1978年出现化学升温,RH可以调节温度 满足连铸要求
增大驱动
气体流量 1978年实现浸泽管两段吹氩技术 增加环流速度
自动化技术 1980年大分厂实现全自动化操作 节省人力、减少错误
RH-KTB 1986年川崎厂用顶枪吹氧 解决真空槽结冷钢问题
真空槽 九十年代德国MEVAC把真空槽改成整体式及焊接的浸泽管 提高耐材寿命
LF-20t钢包精炼炉技术参数、主要设备
LF-20t钢包精炼炉 设备配置及技术规格书
一、工艺说明
LF精炼炉具有常压下电弧加热，包底吹氩气搅拌，包内造还原渣功能。在LF炉精炼过程中，使冶金反应的冶金热力学，冶金动力学得以充分发挥，提高精炼效率，提高钢液的纯净度，降低能耗。
LF炉的加热原理与电弧三期操作的还原相同，都是通过电弧加热对液态钢液进行升温或保温。LF炉的加热方式及效果：
1、埋弧加热，全程保持还原渣；
2、保持还原气氛；
3、尽量减少热量损失，提高热效率；
4、优化导电系统，提高电效率；
LF炉变压器额定容量为3500kVA，一次电压33kV，据此估算，升温速度可达3℃/min，LF炉精炼周期为48min（含工艺准备时间）。
LF炉的炉体是钢包，对钢包的形状有特殊要求，直径与深度（D/H）比值，一般为0.9～1.1锥度4-8°。
电极升降系统，采用三臂结构。采用此结构的最大优点是可以减小电极心圆直径。提高耐火材料寿命。
LF炉加热盖，采用管式水冷炉盖，有利于保持钢包内的还原气，有利于精炼。为了提高易损件的使用寿命，一是从设计下手，优化结构；二是从材质选择，导电块采用铬青铜锻造，使用寿命保证一年以上。钢包底吹氩气搅拌，钢包径深比D/H=0.9～1.1。由此可知相同钢水量在钢包中的钢液深度比电炉要深两倍左右，仅单靠电弧加热的电磁搅拌是远远不够的，会造成钢包中上部钢液和钢渣过热，而包钢液可能冷凝。吹氩搅拌始终贯穿于整个精炼全过程。是炼钢工艺的重要环节，氩气系统压力≤1.0Mpa，纯度99.99%。
LF型钢包精炼炉是目前世界上使用最为广泛的炉外精炼设备之一。它具有投资少，设备简单，精炼品种多，质量好等优点。
LF-20t钢包精炼炉具有加热升温，合金成分微调，氩气搅拌，侧温取样，脱硫、去杂质，喂丝等功能。用于钢水成分微调，升温等。
二、设备结构特点：
LF-20t钢包精炼炉总体结构采用钢包车移动方案。由机械设备和电气设备两个部分组成。机械部分是由包盖、加热工位桥架及炉盖提升机构，加料斗，电极升降装置，短网，液压站，氩气系统，冷却水系统，压缩空气系统等组成。加热工位桥架，既是炉盖提升机构，电极导向装置以及加料斗等部件的安装支撑架，又是电极接长的操作平台，是由型钢焊接而成，具有一定的承载能力。电极升降装置和短网是组成钢包炉的核心构件。短网采用优化的三角形布置形式，使得三相功率处在最佳工作状态。电极升降机构既是电极的支撑体，又是输送大电流的载体，电极横臂和立柱构成。电气设备由高压供电系统，变压器，低压供电控制系统，电极升降自动控制系统，钢包车行走控制系统，液压控制系统等组成。
炼钢厂转炉LF精炼炉RH真空精炼炉连铸机等设备操作规程
炼钢厂转炉LF精炼炉RH真空精炼炉连铸机等设备操作规程
炼钢厂是钢铁生产过程中重要的环节，需要运营多种设备来完成钢水的精炼和连铸。如今，炼钢厂主要采用转炉、LF精炼炉、RH真空精炼炉和连铸机等设备来实现这些工序。下面是这些设备操作规程的简要介绍，详细操作规程应根据具体炼钢厂的设备和工艺进行制定。
转炉操作规程：
1.炉前准备：检查转炉设备是否完好，确保长管、氧枪、喷口等配件的完好性；
2.炉内喷吹操作：根据钢种和操作要求设置喷吹剂量和气流速度，确保炉内气流均匀；
3.废钢装入：根据炉型和炉口位置将废钢装入转炉；
4.加料操作：根据生产工艺加入炉渣和合金料；
5.加氧操作：控制好氧气的供应量，维持反应的进行；
6.炉内温度控制：根据操作要求和炉中温度情况进行温度控制；
7.出钢操作：通过倾炉将精炼后的钢水从转炉中倾出。
LF精炼炉操作规程：
1.炉前准备：检查LF精炼炉设备是否完好，确保搅拌机械、合金仓等配件的完好性；
2.铁水装入：将转炉出钢倒入LF炉，确保浇注过程中不溅出；
3.加料操作：根据生产工艺加入炉渣和合金料； 4.搅拌操作：通过搅拌装置对钢水进行搅拌，促进温度均匀和钢水中非金属夹杂物的脱硫；
5.正压吹氩：用氩气正压吹炉，控制气体流速和方向，去除钢水中的氧和杂质；
6.出钢操作：通过倾炉将精炼后的钢水从LF炉中倾出。
RH真空精炼炉操作规程：
1.炉前准备：检查RH真空精炼炉设备是否完好，确保穿（撑、放）的件、电加热器和真空泵等配件的完好性；
2.铁水转移：将LF炉出钢倒入RH炉，确保浇注过程中不溅出；
3.充电操作：根据生产工艺加入炉渣和合金料；
4.浇注搅拌：使用慢搅拌器进行钢水搅拌，帮助温度均匀和去除夹杂物；
5.开始真空操作：关闭真空炉外的进气口，通过真空泵抽取炉内空气，建立真空环境；
6.出钢操作：在真空下倾炉将精炼后的钢水从RH炉中倾出。
连铸机操作规程：
1.炉前准备：检查连铸机设备是否完好，确保结晶器、急冷器、钢包和结晶拖、分流器等配件的完好性；
宝钢炼钢工艺和设备详细
宝钢炼钢工艺和设备详细
宝钢集团有限公司是中国最大的钢铁企业之一，拥有先进的炼钢工艺和设备。炼钢是将生铁或废钢通过冶炼和精炼等工艺，制成合格的钢材的过程。宝钢炼钢工艺和设备的先进性，直接影响到钢材的质量和生产效率。下面我们来详细了解一下宝钢的炼钢工艺和设备。
首先是炼钢工艺。宝钢采用了先进的转炉炼钢工艺，主要包括废钢预处理、炼钢冶炼、精炼和连铸等环节。在废钢预处理环节，宝钢采用了先进的废钢分选技术，将不同种类的废钢进行分类处理，以保证炼钢过程中的原料质量。在炼钢冶炼环节，宝钢主要采用转炉冶炼工艺，通过高温燃烧和氧气吹炼，将生铁或废钢中的杂质和不良元素去除，得到高质量的熔铁。在精炼环节，宝钢采用了LF精炼炉和VD真空脱气设备，通过精确控制温度和气氛，进一步提高钢材的纯度和均匀性。最后，在连铸环节，宝钢采用了连铸机组，将熔化的钢水连续浇铸成坯料，为后续的轧制和成品加工提供原料。
其次是炼钢设备。宝钢拥有一批先进的炼钢设备，包括转炉、精炼炉、连铸机组等。其中，转炉是炼钢的核心设备，宝钢拥有多台不同规格的转炉，能够满足不同种类钢材的生产需求。精炼炉是提高钢材质量的关键设备，宝钢引进了国际先进的LF和VD设备，通过真空脱气和精确的合金添加，提高了钢材的纯度和均匀性。连铸机组是将熔化的钢水浇铸成坯料的设备，宝钢的连铸机组采用了先进的直接结晶技术，能够生产高质量的连铸坯料。
除了上述的主要工艺和设备外，宝钢还在炼钢过程中引入了先进的自动化控制系统和在线检测设备，以确保生产过程的稳定性和钢材质量的可控性。同时，宝钢还注重节能减排，采用了高效的热能回收设备和环保设施，实现了炼钢过程的清洁生产。
总的来说，宝钢的炼钢工艺和设备处于国际领先水平，能够满足不同种类钢材的生产需求，保证钢材质量和生产效率。未来，宝钢还将继续引进先进的炼钢技术和设备，不断提升自身的竞争力和可持续发展能力。
VD精炼装置设备设计
百度文库 - 让每个人平等地提升自我
０
VD精炼装置设备设计
内 容 摘 要
VD精炼是诸多钢水真空精炼设施中的一种最基本的形式，其原理是使钢液处在真空状态下，进行脱碳、脱气、脱氧，去除杂质，合金化，均匀成分和温度，从而达到对转炉或电炉冶炼的钢液进行精炼的目的，提高产品的技术含量，拓宽钢品种；VD装置若设在炼钢和连铸两个工艺流程之间，还能调节两个工艺流程间的匹配。本文是以首钢第三炼钢厂80t钢包VD精炼设施为例，详细阐述了这套设施中主要设备如真空系统、真空罐系统、真空罐盖车、真空加料系统及钢包底吹氩的工作原理、功能、结构形式和技术性能，从而论证了钢包VD精炼设施，特别是配有钢包底吹氩装置后，它对LD转炉炼钢和连铸生产起着很重要的作用。
百度文库 - 让每个人平等地提升自我
１ 1. 前言
VD（Vacuum Degassing）是指钢水真空脱气设施，它脱气的原理是由于钢液处在真空状态下，使钢液内部气体外溢，从而减少了钢液中的有害气体含量，达到纯净钢液的目的。整个处理过程简述如下：首先将经过转炉或电炉冶炼的钢液倒入钢包中，再将钢包运送到处理工位，放入真空室内，然后启动真空泵，使真空室内达到预期的真空度，在这种氛围下，进行脱碳、脱气、去除杂质、合金化、均匀成分温度等精炼过程。若在钢包底部配上吹氩装置，对包中钢液进行充分搅拌，就能得到更佳的精炼效果，并缩短精炼时间。VD装置一般设在炼钢和连铸两个工艺流程之间，不仅能获得高纯洁度、高均匀性、高质量的铸坯，拓宽钢品种；而且还能调节两个工艺流程间的匹配，意义重大，为此近年来，炉外精炼在我国炼钢生产中得到充分的应用和发展。
炉外精炼方式很多，如：VD、VOD、VHD、RH、SKF等等，选用那种方式，主要决定于生产品种和连铸生产的要求。首钢三炼钢为了提高自身产品质量和生产一些附加值高的品种钢，在精炼环节上，相继上了一台80t LF炉和一台80t VD炉，从而使该厂在市场竞争中更具灵活性和竞争力。
转炉炼钢、炉外精炼、连铸
1、转炉炼钢
转炉炼钢（converter steelmaking）是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。转炉按耐火材料分为酸性和碱性，按气体吹入炉内的部位有顶吹、底吹和侧吹；按气体种类为分空气转炉和氧气转炉。碱性氧气顶吹和顶底复吹转炉由于其生产速度快、产量大，单炉产量高、成本低、投资少，为目前使用最普遍的炼钢设备。转炉主要用于生产碳钢、合金钢及铜和镍的冶炼。
转炉炼钢-正文
一种不需外加热源，主要以液态生铁为原料的炼钢方法。转炉炼钢法的主要特点是：靠转炉内液态生铁的物理热和生铁内各组分（如碳、锰、硅、磷等）与送入炉内的氧进行化学反应所产生的热量，使金属达到出钢要求的成分和温度。炉料主要为铁水和造渣料（如石灰、石英、萤石等），为调整温度，可加入废钢以及少量的冷生铁块和矿石等。转炉按炉衬的耐火材料性质分为碱性（用镁砂或白云石为内衬）和酸性（用硅质材料为内衬）;按气体吹入炉内的部位分为底吹、顶吹和侧吹;按吹炼采用的气体，分为空气转炉和氧气转炉。酸性转炉不能去除生铁中的硫和磷，须用优质生铁，因而应用范围受到限制。碱性转炉适于用高磷生铁炼钢，曾在西欧得到较大发展。空气吹炼的转炉钢，因含氮量高，质量不如平炉钢，且原料有局限性，又不能多配废钢，未能像平炉那样在世界范围内广泛采用。1952年氧气顶吹转炉问世，逐渐取代空气吹炼的转炉和平炉，现在已经成为世界上主要炼钢方法。
简史 1856年，英国贝塞麦(H.Bessemer)发明了底吹酸性转炉炼钢法，以后被称为贝塞麦转炉炼钢法。从此开创了大规模炼钢的新时代。1879年英国托马斯(S.G.Thomas)创造了碱性转炉炼钢法。造碱性渣除磷,适用于西欧丰富的高磷铁矿的冶炼，一般称托马斯转炉炼钢法。1891年，法国特罗佩纳(Tropenas)创造了侧面吹风的酸性侧吹转炉炼钢法，曾在铸钢厂得到应用。
精炼炉
钢包精炼炉
LF(Ladle Furnace)精炼技术的研究始于1968年。当时发现用电弧炉预造还原渣、钢渣混出、钢包吹氩处理，还原精炼效果显著，因此进行了以省略电弧炉还原期为目的的有电弧加热功能的钢包精炼技术的开发。1971I年，日本大同特殊钢厂第一台钢包精炼炉(LF)投人使用。1973年，新日铁八幡制铁所在转炉厂设置了LF。
目前电炉流程及转炉流程普遍采用的出钢后变渣处理工艺，即:
电弧炉或转炉出钢→LF精炼(加铝、加渣料、加Ca-Si或加改渣剂)→铸造
LF设置在电弧炉炼钢厂，减少了电弧炉还原时间，最终取消了电弧炉的还原期.缩短了电弧炉的冶炼周期，提高了电弧炉的生产率，同时在一定时间内为连铸提供符合温度、成分及洁净度要求的钢液，保证了电弧炉+ LF精炼+连铸工艺的顺行，使电弧炉发展成为可以用普通废钢和生铁生产普通钢种的高效率的短流程炼钢方式，而不再仅仅是生产高质量钢种的设备。电弧炉发展的第一阶段是包括熔化、氧化、还原的传统型电弧炉。第二阶段是由于电弧炉炉型(出钢槽式电弧炉)的原因，为避免氧化渣污染钢液及发挥钢渣脱氧、脱硫的作用，在电弧炉内必须造好还原渣。钢渣混出，由LF来完成进一步还原精炼的任务。第三阶段是由于无渣出钢技术的开发，还原期全部由LF精炼来完成，也即形成了现代电弧炉炼钢流程EAF+LF+CC的形式。
LF用于转炉流程生产特殊钢，淘汰了过去用炼钢方法来区别钢质量的方式，确立了“初炼(电炉或转炉)+LF精炼+连铸”的生产多品种、高质量钢的思想。LF技术开发成功后，向多功能方向发展，1981年在日本钢管福山制铁所开发了NK-AP法.即擦入式喷枪代替透气砖进行气体搅拌法，1987年开发了有喷吹设备和真空设备的LF。
由于LF设备结构简单。具有多种冶金功能和使用中的灵活性、精炼效果显著，具有较高的经济效益，成为钢铁生产流程中的重要设备。
LF快速造白渣工艺分析
