单片机之LCD显示原理
5.自制单片机之五LCD1602的驱动 LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：
字符型LCD的引脚定义
HD44780内置了DDRAM、CGROM和CGRAM。 DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字节，其地址和屏幕的对应关系如下表： 也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。第二行也一样用前16个地址。对应如下： DDRAM地址与显示位置的对应关系
我们知道文本文件中每一个字符都是用一个字节的代码记录的。一个汉字是用两个字节的代码记录。在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。例如“A”
字的字模： 01110 ○■■■○ 10001 ■○○○■ 10001 ■○○○■ 10001 ■○○○■ 11111 ■■■■■ 10001 ■○○○■ 10001 ■○○○■ 上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。看出是个“A”字了吗？在文本文件中“A”字的代码是41H，PC收到41H的代码后就去字模文件中将代表A字的这一组数据送到显卡去点亮屏幕上相应的点，你就看到“A”这个字了。 刚才我说了想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码41H就行了，可41H这一个字节的代码如何才能让LCD模块在屏幕的阵点上显示“A”字呢？同样，在LCD模块上也固化了字模存储器，这就是CGROM和CGRAM。HD44780内置了192个常用字符的字模，存于字符产生器CGROM(Character Generator ROM)中，另外还有8个允许用户自定义的字符产生RAM，称为CGRAM(Character Generator RAM)。下图说明了CGROM和CGRAM与字符的对应关系。 从上图可以看出，“A”字的对应上面高位代码为0100，对应左边低位代码为0001，合起来就是01000001，也就是41H。可见它的代码与我们PC中的字符代码是基本一致的。因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。PC在编译时就把“A”先转为41H代码了。 字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。后面我会详细说的。 0x20～0x7F为标准的ASCII码，0xA0～0xFF为日文字符和希腊文字符，其余字符码(0x10～0x1F及0x80～0x9F)没有定义。
那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。 共11条指令： 1. 清屏指令
功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。
2. 光标归位指令
功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设置为0; <3> 保持DDRAM的内容不变。
3.进入模式设置指令
功能：设定每次定入1位数据后光标的移位方向，并且设定每次写入的一个字符是否移动。参数设定的 情况如下所示： 位名 设置 I/D 0=写入新数据后光标左移 1=写入新数据后光标右移 S 0= 动 1=写入新数据后显示屏整体右移1个字符 4.显示开关控制指令 功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下： 位名 设置 D 0=显示功能关 1=显示功能开 C 0=无光标 1=有光标 B 0=光标闪烁 1=光标不闪烁
5.设定显示屏或光标移动方向指令
功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下： S/C R/L 设定情况 0 0 光标左移1格，且AC值减1 0 1 光标右移1格，且AC值加1 1 0 显示器上字符全部左移一格，但光标不动 1 1 显示器上字符全部右移一格，但光标不动
6.功能设定指令 功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下： 位名 设置 DL 0=数据总线为4位 1=数据总线为8位 N 0=显示1行 1=显示2行 F 0=5×7点阵/每字符 1=5×10点阵/每字符
7.设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。 8.设定DDRAM地址指令
功能：设定下一个要存入数据的DDRAM的地址。 9.读取忙信号或AC地址指令
功能：<1> 读取忙碌信号BF的内容，BF=1表示液晶显示器忙，暂时无法接收单片机送来的数据或指令; 当BF=0时，液晶显示器可以接收单片机送来的数据或指令; <2> 读取地址计数器(AC)的内容。
10.数据写入DDRAM或CGRAM指令一览
功能：<1> 将字符码写入DDRAM，以使液晶显示屏显示出相对应的字符; <2> 将使用者自己设计的图形存入CGRAM。
11.从CGRAM或DDRAM读出数据的指令一览
功能：读取DDRAM或CGRAM中的内容。 基本操作时序： 读状态 输入：RS=L，RW=H，E=H 输出：DB0～DB7=状态字 写指令 输入：RS=L，RW=L，E=下降沿脉冲，DB0～DB7=指令码 输出：无 读数据 输入：RS=H，RW=H，E=H 输出：DB0～DB7=数据 写数据 输入：RS=H，RW=L，E=下降沿脉冲，DB0～DB7=数据 输出：无
看了那么多是不是有些晕？我也是啊，不过慢慢理解还是没问题的。 实际上面说了那么多具体怎么操作我还是没会啊？好!咱就简单点。 举个实例，就在LCD1602屏幕上第一行第一列显示个“A”字。 1.先初始化。（老大！好像上面没初始化这条指令啊！） 先别拿东西扔我，说明书上是这么说的。也就先写入些指令。 //先定义接口 # include /***************************************** P1------DB0～DB7 P2.0------RS P2.1------RW P2.2------E *****************************************/ # define LCD_DB P1 sbit LCD_RS=P2^0; sbit LCD_RW=P2^1; sbit LCD_E=P2^2;
/******定义函数****************/ # define uchar unsigned char # define uint unsigned int void LCD_init(void);//初始化函数 void LCD_write_command(uchar command);//写指令函数 void LCD_write_data(uchar dat);//写数据函数 void LCD_disp_char(uchar x,uchar y,uchar dat);//在某个屏幕位置上显示一个字符,X（0-16),y(1-2) //void LCD_check_busy(void);//检查忙函数。我没用到此函数，因为通过率极低。 void delay_n40us(uint n);//延时函数 //******************************** //*******初始化函数*************** void LCD_init(void) { LCD_write_command(0x38);//设置8位格式，2行，5x7 LCD_write_command(0x0c);//整体显示，关光标，不闪烁 LCD_write_command(0x06);//设定输入方式，增量不移位 LCD_write_command(0x01);//清除屏幕显示 delay_n40us(100);//实践证明，我的LCD1602上，用for循环200次就能可靠完成清屏指令。 } //******************************** //********写指令函数************ void LCD_write_command(uchar dat) { LCD_DB=dat; LCD_RS=0;//指令

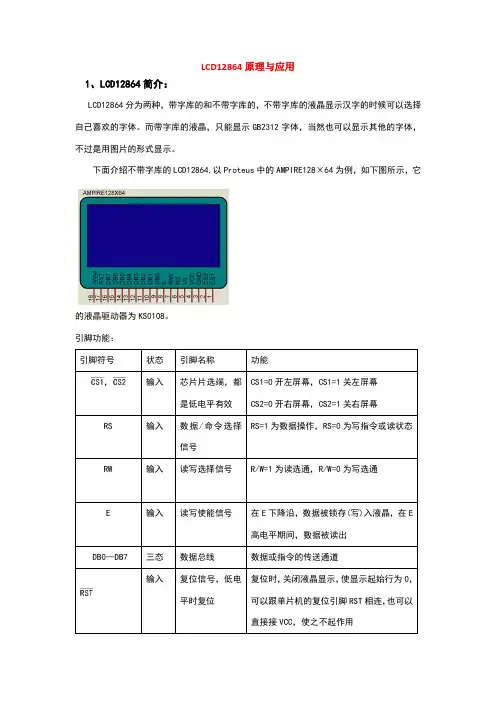

LCD12864原理与应用
LCD12864原理与应用1、LCD12864简介：LCD12864分为两种，带字库的和不带字库的，不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。
而带字库的液晶，只能显示GB2312字体，当然也可以显示其他的字体，不过是用图片的形式显示。
下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例，如下图所示，它的液晶驱动器为KS0108。
引脚功能：引脚符号状态引脚名称功能，输入芯片片选端，都是低电平有效CS1=0开左屏幕，CS1=1关左屏幕CS2=0开右屏幕，CS2=1关右屏幕RS输入数据/命令选择信号RS=1为数据操作，RS=0为写指令或读状态RW输入读写选择信号R/W=1为读选通，R/W=0为写选通E输入读写使能信号在E下降沿，数据被锁存(写)入液晶，在E高电平期间，数据被读出DB0—DB7三态数据总线数据或指令的传送通道输入复位信号，低电平时复位复位时，关闭液晶显示，使显示起始行为0，可以跟单片机的复位引脚RST相连，也可以直接接VCC，使之不起作用V0液晶显示器驱动电压-Vout-10V LCD驱动负电压与带字库的液晶不同，此块液晶含有两个液晶驱动器，每块驱动器都控制64*64个点，分为左右两个屏幕显示，总共为128*64个点（即有128×64个点）。
这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。
此液晶有8页，一页有8行点阵点，左右各64列，共128列。
如下图所示：2、LCD12864中的几条重要指令（一）行(line)设置命令:由此可见显示的起始行地址为0XC0，共64行，有规律地改变起始行号，可以实现滚屏效果。
（二）页(page)设置指令:起始页地址为0XB8，因为液晶有64行点，分为8页，每页就有8行点。
（三）列(column)地址设置指令每块驱动器的列地址都是从0X40到0X7F，共64列，所以此液晶共有128列点。
理解LCD屏幕的驱动原理与调试过程，示例的驱动IC为GC9308，展示整个屏幕的驱动过程。
理解LCD屏幕的驱动原理与调试过程，⽰例的驱动IC为GC9308，展⽰整个屏幕的驱动过程。
起因最近拿到了⼀个⽐较新的驱动 IC 的 LCD 了，此前 K210 上⾯使⽤的都是 ST7789V ILI9342C SH1106 这类驱动 IC 的屏幕模块。
这次来了⼀个 GC9308 ，我想我需要认识⼀下屏幕驱动的整体架构，也就是拿起数据⼿册当作学习教材来学了，实际上学完以后，懂了以后都不难，重点在如何总结这些屏幕的驱动逻辑，以此打下往后的屏幕驱动理解基础。
我需要读懂图像的⼆进制定义、还有传输⽅式，我找了⼀本中⽂的屏幕数据⼿册来读，了解⼀下相关的流程和细节本⽂我只会交待软件层⾯的理解，硬件⽅⾯的定义和特性我⽆法给出准确的解释，姑不会提及。
屏幕的发展历程让我们看⼀下这个⼤哥的故事，就很好的说明了这段 LCD MCU 发展的历史。
记得在很早的时候，那时候还都是FSTN的显⽰屏满天飞的时候（也是⼩弟刚刚毕业开始作⼿机的时候）。
LCD的驱动电路有很多是两⽚芯⽚的，⼀⽚LCDC，⼀⽚LCD Driver，⼀般的LCDC⾥⾯有⼀个display的buffer。
LCDDriver是电路驱动液晶显⽰部分的电路，没有什么好讲的。
更早的时候，LCD上就⼀⽚LCDDriver就⾏了，程序员需要控制两个（H,V)场扫描信号，⽽且程序员希望在某个坐标显⽰，都需要编程控制驱动电路来实现，后来发现显⽰屏越来越⼤，⽽MCU以及程序员没有这个能⼒和精⼒来对LCD进⾏这类的同步控制，于是LCDC就诞⽣出来承担起这些个功能。
后来加上了buffer，就是说程序员可以把⼤批的显⽰内容以显⽰矩阵（display matrix）的形式写到buffer⾥，让LCDC来读取buffer⾥的数据再由LCDDriver显⽰到显⽰屏上。
后来这个buffer越来越⼤，除了显⽰矩阵以外还放很多命令，所以也不能⽼把它笼统的叫buffer啊，所以就对放显⽰矩阵的存储空间有了⼀个专⽤的名字叫做GRAM。
51单片机lcd1602全过程C语言编程显示大全
背光，黑色字体)
1602 液晶的正面(绿色
光，黑色字体)
“study up”程序中没有用到忙检测，而是用的是延时函数来替代忙检测
#include<reg52.h> //包含头文件，这个嘛，就不用多说了～～
#define uint unsigned int //预定义一下
#define uchar unsigned char sbit rs=P3^5; //1602 的数据/指令选择控制线
3.进入模式设置指令
功能：设定每次定入 1 位数据后光标的移位方向，并且设定每次写入的一个字符是否移动。 参数设定的情况如下数据后光标左移 1=写入新数据后光标右移 0=写入新数据后显示屏不移动 1=写入新数据后显示屏整体右移 1 个字
4.显示开关控制指令
功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下：
位名
设置
D
0=显示功能关
1=显示功能开
C
0=无光标
1=有光标
B
0=光标闪烁
1=光标不闪烁
5.设定显示屏或光标移动方向指令
功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下：
S/C
R/L
设定情况
0
0
光标左移 1 格，且 AC 值减 1
0
1
光标右移 1 格，且 AC 值加 1
1
0
显示器上字符全部左移一格，但光标不动
LCD12864原理与应用
LCD12864原理与应用1、LCD12864简介：LCD12864分为两种，带字库的和不带字库的，不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。
而带字库的液晶，只能显示GB2312字体，当然也可以显示其他的字体，不过是用图片的形式显示。
下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例，如下图所示，它的液晶驱动器为KS0108。
引脚功能：引脚符号状态引脚名称功能，输入芯片片选端，都是低电平有效CS1=0开左屏幕，CS1=1关左屏幕CS2=0开右屏幕，CS2=1关右屏幕RS输入数据/命令选择信号RS=1为数据操作，RS=0为写指令或读状态RW输入读写选择信号R/W=1为读选通，R/W=0为写选通E输入读写使能信号在E下降沿，数据被锁存(写)入液晶，在E高电平期间，数据被读出DB0—DB7三态数据总线数据或指令的传送通道输入复位信号，低电平时复位复位时，关闭液晶显示，使显示起始行为0，可以跟单片机的复位引脚RST相连，也可以直接接VCC，使之不起作用V0液晶显示器驱动电压-Vout-10V LCD驱动负电压与带字库的液晶不同，此块液晶含有两个液晶驱动器，每块驱动器都控制64*64个点，分为左右两个屏幕显示，总共为128*64个点（即有128×64个点）。
这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。
此液晶有8页，一页有8行点阵点，左右各64列，共128列。
如下图所示：2、LCD12864中的几条重要指令（一）行(line)设置命令:由此可见显示的起始行地址为0XC0，共64行，有规律地改变起始行号，可以实现滚屏效果。
（二）页(page)设置指令:起始页地址为0XB8，因为液晶有64行点，分为8页，每页就有8行点。
（三）列(column)地址设置指令每块驱动器的列地址都是从0X40到0X7F，共64列，所以此液晶共有128列点。
单片机控制数码管动态扫描显示原理
P02 P03 P04 P05 P06
11 P01
P00
7 4 2 110
3
a b c d e f g dp
DPY
a
a
a
a
f g bf g bf g bf g b
e
ce
ce
ce
c
d
d
d
d
dp
dp
dp
dp
DPY 4 -LED
P20 P21 6 C0 P22 8 C2 P23 9 C3
12 C4
LED
U1
一、工作方式寄存器TMOD
工作方式寄存器TMOD用于设置定时/计数器的 工作方式，低四位用于T0，高四位用于T1。其格式 如下：
GATE：门控位。GATE＝0时，只要用软件使TCON中的 TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时， 要用软件使TR0或TR1为1，同时外部中断引脚INT0/1也为 高电平时，才能启动定时/计数器工作。即此时定时器的启 动条件，加上了INT0/1引脚为高电平这一条件。
VCC GND RXD TXD ALE/ P PSEN
40 20 10 11 30 29
P 14 P 15 P 16 P 17
8 K9 C K13
9 K10 D K14
A K11 E K15
B F
动态显示
动态显示的特点是将所有位数码管的段选线并联在 一起，由位选线控制是哪一位数码管有效。这样一来， 就没有必要每一位数码管配一个锁存器，从而大大地简 化了硬件电路。选亮数码管采用动态扫描显示。所谓动 态扫描显示即轮流向各位数码管送出字形码和相应的位 选，利用发光管的余辉和人眼视觉暂留作用，使人的感 觉好像各位数码管同时都在显示。动态显示的亮度比静 态显示要差一些，所以在选择限流电阻时应略小于静态 显示电路中的。
数码管显示
二、硬件电路
一位静态数码管电路
三、程序设计
5
4
3
2
1
显示对应键值 指示逻辑电平 模拟流水 显示变化的数字 显示特定的数字或字符
知识拓展
一 数码管的动态显示 二 秒表 三 ZLG7290B 的应用
一、数码管的动态显示
4位LED动态显示器电路图
1.两位数码管动 态显示
2.八位数码管动 态显示
2）键值寄存器Key （地址为01H）
3）连击计数器Repe atCnt（地址为02H）
4）功能键寄存器Fu nctionKey（地址为 03H）
5）命令缓冲区CmdB uf0和CmdBuf1（地 址为07H和08H）
6）闪烁控制寄存器 FlashOnOff（地址 为0CH）
7）扫描位数寄存器 ScanNum（地址为0D H）
I2C 总线系统配置图
2）启动（START）和停止（STOP）条件
总线不忙时,数据线和时钟线保持高电平。数据线在下降沿而 时钟线为高电平时为启动条件（S）,数据线在上升沿而时钟线为高 电平时为停止条件（P）。
I2C 总线的启动（START）和停止（STOP）条件
3）位传送
I2C 总线上的位传送
4）标志位
Philips 公司于20世纪80年代发明了一种 简单的双向二线制串行通信总线,这个总线被 称为Inter IC或I 2C总线。目前I 2C总线已 经成为业界嵌入式应用的标准解决方案,被广泛地 应用在各式各样基于微控制器的专业、消费与电 信产品中,作为控制、诊断与电源管理总线。
1）总线特性
I2C 总线用两条线（SDA和SCL）在芯片和模块间传递信息。 SDA为串行数据线,SCL为串行时钟线,两条线必须用一个上拉电阻与 正电源相连,其数据只有在总线不忙时才可传送。
单片机实验报告—— 数码管显示温度
XXXX学院实验报告Experimentation Report of Taiyuan Normal University系部计算机年级大三课程单片机原理与接口技术姓名同组者日期学号项目数码管显示温度一、实验目的1、了解单片机顺序执行的特点；2、掌握C语言的编写和keilc51的使用；3、熟悉DS18B20温度传感器的使用。
二、实验仪器硬件资源：单片机开发板笔记本电脑；软件资源：软件 Keil uVision5；三、实验原理1、流程图2、连接图四、实验结果数码管显示当前温度，用手握住温度传感器，数码管显示的温度值变大。
四、实验代码及分析//主函数void main(){while(1){LcdDisplay(Ds18b20ReadTemp()); //显示读取到的温度值}}void LcdDisplay(int temp) //lcd显示{float tp;if(temp< 0) //当温度值为负数{DisplayData[0] = 0x40; //因为读取的温度是实际温度的补码，所以减1，再取反求出原码temp=temp-1;temp=~temp;tp=temp;temp=tp*0.0625*100+0.5; //留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点后面的数自动去掉，//不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5 //的就算加上0.5，还是在小数点后面。
}else{DisplayData[0] = 0x00;tp=temp; //因为数据处理有小数点所以将温度赋给一个浮点型变量//如果温度是正的那么，那么正数的原码就是补码它本身temp=tp*0.0625*100+0.5;//留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换//为整型的时候把小数点后面的数自动去掉，不管是否大于0.5，而+0.5之//后大于0.5的就是进1了，小于0.5的就算加上0.5，还是在小数点后面。
用单片机IO口直接驱动段式LCD的方法
用单片机IO口直接驱动段式LCD的方法用IO口驱动段式LED（数码管）的方法相信大家比较清楚，但用IO口直接驱动段式LCD的方法相对复杂一些。
在网上搜了一下单片机IO口驱动段式LCD的方法，大部分资料讲得不够清晰、具体，而且简单问题复杂化。
后来查了LCD的显示原理，结合网上的相关介绍，发现IO口直接驱动段式LCD原理比较简单，用几句话就可以描述清楚：和LED的显示原理不一样：LED是加正向电压发光，而LCD必须交替加正、反向电压才会持续显示（可以做个实验，如果把恒定电压加到LCD的一段上，该段会显示一下，但马上不能显示，而且长时间加恒定电压，会加速LCD的老化和损坏）2.常听说1/2bias，1/3bias LCD，是什么意思呢对于1/2bias LCD，假如LCD的显示电压是3V，则1/2bias是，也就是说在±3V电压作用时，LCD有显示；±及以下的电压作用时没有显示3.普通单片机IO口不能直接输出半高电平（），但可以用相等的上下拉电阻实现，当IO口设置为输入（高阻）时，由于上下拉电阻的分压作用，则产生一个半高电平（）知道了以上3点后，动态驱动LCD就不是难事了，对于4*8段的LCD（4个COM，8个SEG，显示电压为3V，1/2bias），驱动方法如下：1、四个COM采用交替扫描的方式，每个COM在相邻两次扫描时又进行电压交变的方式。
2、若扫描到某一个COM时，该COM输出3V（0V）:与该COM相连的SEG输出与COM相反，ΔV=±3V，则该相连点亮；与该COM相连的SEG输出与COM相同，ΔV=0，则该相连点不亮。
3、其他没有扫描到的COM，单片机IO口为输入，从而产生1/2 bias（），不管SEG为何值，ΔV<±，故该点不亮。
本人用4*8段的LCD自制了一个数字钟表，验证了以上方法的可行性，现把制作过程罗列如下1.原理图说明：由于管脚不够用，所以时钟芯片DS1302的RST和LCD的一个SEG是复用的，只要在这个SEG无效的时候去读取时间就可以了，另外，3PIN串口是ISP 下载程序用的。
单片机IO口直接驱动LCD
利用单片机I/O口直接驱动LCD如何将小家电成本降低的同时,又保证其性能,是对应用工程师提出的更高要求。
本控制板需要进行温度控制,显示界面要求LCD显示。
带专用LCD驱动器,又带A/D转换器的单片机成本太高,因此选用台湾义隆公司带A/D的单片机EM78P259N直接驱动LCD。
该款单片机性价比高,性能可靠,很适合在家电控制中应用。
1 LCD简介清华微电子推出高频管分立器件裸片，已做到9G截止频率目前,市面主流LCD(液晶显示器)分成以下几大类：TN(扭曲阵列型)、STN(超扭曲阵列型)、DSTN(双层超扭曲阵列)、HPA(高性能定址或快速DSTN)、TFT(薄膜场效应晶体管)等。
由于成本因素,目前小家电大多数采用的是TN型单色液晶显示器,它的原理是把液晶灌入两个列有细槽的平面之间。
这两个平面上的槽互相垂直(相交成90°),也就是说,若一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90°扭转的状态。
由于光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转90°。
当液晶上加一个电压时,分子便会重新垂直排列,使光线能直射出去,而不发生任何扭转。
LCD正是由这样两个相互垂直的极化滤光器构成的,所以在正常情况下应该阻断所有试图穿透的光线。
但是,由于两个滤光器之间充满了扭曲液晶,所以在光线穿出第一个滤光器后,会被液晶分子扭转90°,最后从第二个滤光器中穿出。
另一方面,若为液晶加一个电压,分子又会重新排列并完全平行,使光线不再扭转,所以正好被第二个滤光器挡住。
总之,加电将光线阻断,不加电则使光线射出。
LCD模型可以把其看成一个电容器,一个电极连接着公共极板,另一个连接着字符段。
LCD受电压的均方根值控制,当施加在LCD上的电压为零时,LCD呈透明状态。
当施加在字符段与公共极的电压大于LCD的阀值电压,则该字符段就显示出来。
LCD602中文资料
LCD602中⽂资料LCD602中⽂资料在⽇常⽣活中，我们对液晶显⽰器并不陌⽣。
液晶显⽰模块已作为很多电⼦产品的通过器件，如在计算器、万⽤表、电⼦表及很多家⽤电⼦产品中都可以看到，显⽰的主要是数字、专⽤符号和图形。
在单⽚机的⼈机交流界⾯中，⼀般的输出⽅式有以下⼏种：发光管、LED数码管、液晶显⽰器。
发光管和LED数码管⽐较常⽤，软硬件都⽐较简单，在前⾯章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显⽰器的应⽤。
在单⽚机系统中应⽤晶液显⽰器作为输出器件有以下⼏个优点：显⽰质量⾼由于液晶显⽰器每⼀个点在收到信号后就⼀直保持那种⾊彩和亮度，恒定发光，⽽不像阴极射线管显⽰器（CRT）那样需要不断刷新新亮点。
因此，液晶显⽰器画质⾼且不会闪烁。
数字式接⼝液晶显⽰器都是数字式的，和单⽚机系统的接⼝更加简单可靠，操作更加⽅便。
体积⼩、重量轻液晶显⽰器通过显⽰屏上的电极控制液晶分⼦状态来达到显⽰的⽬的，在重量上⽐相同显⽰⾯积的传统显⽰器要轻得多。
功耗低相对⽽⾔，液晶显⽰器的功耗主要消耗在其内部的电极和驱动IC上，因⽽耗电量⽐其它显⽰器要少得多。
10．8．1液晶显⽰简介①液晶显⽰原理液晶显⽰的原理是利⽤液晶的物理特性，通过电压对其显⽰区域进⾏控制，有电就有显⽰，这样即可以显⽰出图形。
液晶显⽰器具有厚度薄、适⽤于⼤规模集成电路直接驱动、易于实现全彩⾊显⽰的特点，⽬前已经被⼴泛应⽤在便携式电脑、数字摄像机、PDA移动通信⼯具等众多领域。
②液晶显⽰器的分类液晶显⽰的分类⽅法有很多种，通常可按其显⽰⽅式分为段式、字符式、点阵式等。
除了⿊⽩显⽰外，液晶显⽰器还有多灰度有彩⾊显⽰等。
如果根据驱动⽅式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
③液晶显⽰器各种图形的显⽰原理:线段的显⽰点阵图形式液晶由M×N个显⽰单元组成，假设LCD显⽰屏有64⾏，每⾏有128列，每8列对应1字节的8位，即每⾏由16字节，共16×8=128个点组成，屏上64×16个显⽰单元与显⽰RAM区1024字节相对应，每⼀字节的内容和显⽰屏上相应位置的亮暗对应。
