初中数学三视图
《三视图》说课
《三视图》说课
一、教材分析
今天我所展示的内容是新人教版九年级下册第二十九章第二节《三视图》的第二课时。本节知识是在学习了第一课时性质、概念规律的基础上结合具体问题并运用几何知识分析和解决实际问题，从而进一步培养学生空间想象力，提高对投影和视图的认识水平。通过本章及本节知识的学习，不论是对培养学生的数学素養，还是对以后学习高中立体几何都具有十分重要的意义。
二、学情分析
本节课之前，学生在七年级学习了“从不同方向看物体”等内容，对投影和视图的知识已有了初步的了解，但对有关的基本规律还缺乏总结提升。而且初中学生空间想象力太弱，缺乏从多角度观察事物的经验，尤其生活经验少，所以需要教师的积极直观引导学生亲自操作，观察举出生活中熟悉的例子配合教学内容，可以使学生对三视图位置关系加深理解，能够发展学生的空间想象力。
三、教学目标
1.进一步掌握三视图的性质和画法，理解三视图中三个位置关系。
2.经历探索简单立体图形的三视图的画法，使学生经历画图、识图等过程，培养学生多角度观察事物的能力以及空间想象能力，渗透数学转化思想。
3.通过观察、体验生活中的物体三视图画法及应用，培养学生解决生活实际问题，体现了数学来源于生活又服务于生活。
四、教学方法
依据本节教学目标、内容特点及初中生的认知水平，采用了实际问题—建立模型—解释—应用与拓展的方法，其中第一环节教师充分引导学生发现，采用情境教学法、直观教具演示教学。第二环节鼓励学生独立再讨论，合作完成学习、采用多媒体辅助教学法。
通过多媒体动画演示，针对学生缺乏空间想象力的弱点化难为易。让学生能轻易理解三视图的作法。
在学法指导上，我让学生初步体验“结合情境，自主参与，合作交流”的探索式学习方法，让学生在“活动中实践，在实践中感悟，在感悟中成长”。
五、教学过程
1.复习引入，通过回忆，说一说、做一做、讲一讲，对上一节的内容有一个整体的新的认识，使学生在做中领会所学知识。

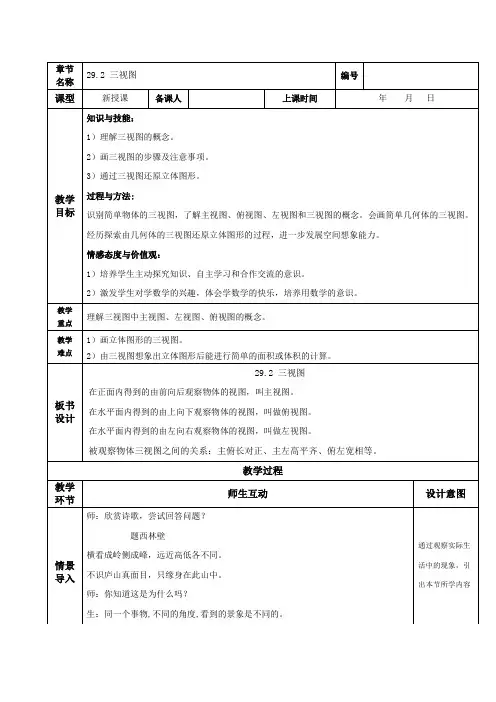

人教初中数学九年级下册29-2 三视图(教学设计)
章节名称 29.2 三视图 编号
课型 新授课 备课人 上课时间 年 月 日
教学
目标 知识与技能：
1）理解三视图的概念。
2）画三视图的步骤及注意事项。
3）通过三视图还原立体图形。
过程与方法:
识别简单物体的三视图，了解主视图、俯视图、左视图和三视图的概念。会画简单几何体的三视图。经历探索由几何体的三视图还原立体图形的过程，进一步发展空间想象能力。
情感态度与价值观：
1）培养学生主动探究知识、自主学习和合作交流的意识。
2）激发学生对学数学的兴趣，体会学数学的快乐，培养用数学的意识。
教学
重点 理解三视图中主视图、左视图、俯视图的概念。
教学
难点 1）画立体图形的三视图。
2）由三视图想象出立体图形后能进行简单的面积或体积的计算。
板书
设计 29.2 三视图
在正面内得到的由前向后观察物体的视图，叫主视图。
在水平面内得到的由上向下观察物体的视图，叫做俯视图。
在水平面内得到的由左向右观察物体的视图，叫做左视图。
被观察物体三视图之间的关系：主俯长对正、主左高平齐、俯左宽相等。
教学过程
教学
环节 师生互动 设计意图
情景导入 师：欣赏诗歌，尝试回答问题？
题西林壁
横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
师：你知道这是为什么吗？
生：同一个事物,不同的角度,看到的景象是不同的。 通过观察实际生活中的现象，引出本节所学内容 导入新课 师：本节课我们学习三视图的相关知识。
师：下图为某产品的设计图，你能指出这些设计图是从哪几个方向来描绘物体的吗？
生：积极回答问题。
师：当我们从某一方向观察一个物体时，所看到的图形叫做物体的一个视图。视图也可以看作物体在某一个方向的光线下的正投影，对于同一物体，如果从不同方向观察，所得到的视图可能不同。
师：接下来我们尝试视图相关概念。
[多媒体展示]
师：正方体的边长与主视图、左视图、俯视图边长之间有什么关系呢？
(完整)初中数学三视图专题试题及答案1,推荐文档
第二十九章 投影与视图
29．2 三视图
一、课前小测：1、身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子 （填“长”或“短”）2、小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2.0m，小刚比小明矮5cm，此刻小明的影长是________m.3、墙壁Ｄ处有一盏灯（如图），小明站在Ａ处测得他的影长与身长相等都为1.6m，小明向墙壁走1m到Ｂ处发现影子刚好落在Ａ点，则灯泡与地面的距离CD＝_______.
4、圆柱的左视图是 ，俯视图是 ；
5、如图，一几何体的三视图如右：
那么这个几何体是 ；
主视图 左视图
俯视图
二、基础训练：
1
、填空题
（1）俯视图为圆的几何体是 ， .
（2）画视图时，看得见的轮廓线通常画成 ，看不见的部分通常画成 .
（3）举两个左视图是三角形的物体例子： ， .
（4）如图所示是一个立体图形的三视图，请根据视图说出立体图形的名称 .
（5）请将六棱柱的三视图名称填在相应的横线上.
（6）一张桌子摆放若干碟子，从三个方向上看，三种视图如下图所示，则这张桌子上共有
（ ）个碟子.2、有一实物如图，那么它的主视图 （ ）
A B C
D
3、下图中几何体的主视图是（ ）
.俯视图主视图
左视图主视图左视图俯视图主主
主主主主主主
主主主主 (A) (B) (C) (D)4、若干桶方便面摆放在桌子上，实物图片左边所给的
是它的三视图，则这一堆方便面共有（ ）
（A）5桶（B） 6桶
（C）9桶（D）12桶
5、水平放置的正方体的六面分别用“前面、后面、上
面、下面、左面、右面”表示，如图是一个正方体的表面展开图，若图中“2”在
正方体的前面，则这个正方体的后面是 ( )
A．O B． 6 C．快 D．乐
三、综合训练：
1．小明从正面观察下图所示的两个物体，看到的是（ ）
2、右图是由一些完全相同的小立方块搭成的几何体的三种视图，那么搭成这个几何体所用
的小立方块的个数是（ ）
A 5个B 6个C 7个D 8个
三视图——教师资格证初中数学试讲稿
根据三视图画立体图形
上课，同学们好，请坐。
上节课，我们已经学习到了由立体图形画三视图。那谁来跟我说一说画的时候需要注意什么呢？来，你来说一说。你说要注意长对正、高平齐、宽相等。非常不错啊，上节课知识掌握的很扎实的。那反过来呢，如果老师给大家一个立体图形的三视图，你们能不能想象这个立体图形呢？这节课就让我们一起研究一下，来学习根据三视图画立体图形。
请同学们看老师在黑板上画的这三个视图。谁能来猜一猜它对应的立体图形是什么？我们请紧靠窗边的这位女生。你说它是长方体。为什么呢？你说之前我们在学习画三视图的时候啊，你会发现一个粉笔盒它的三个视图跟这三个视图长的是一样的啊。所以说呀它应该跟粉笔盒是一样的是长方体。很好啊，请坐。根据咱们之前学的内容逆推得到答案了。嗯，还不同的看法吗？同桌再来说一说。你也认为这个是长方体。你是怎么想的呀？啊，你说呀根据这三个视图——主视图、俯视图，左视图，分别就能够判断出来，我们从前面、从上面、从侧面看都是长方形，只有长方体是这样的。非常不错啊。你呀说的也是很清楚的。他是通过观察三个试图，分别想象前面、上面和左侧面，最后综合考虑，也得到的是长方体。看来这个都难不倒大家了。
那接下来同学们再看老师PPT上展示的组图。回忆刚刚我们思考的过程，你能说出这三个视图对应的立体图形是什么吗？请同学们以前后四人为一小组进行讨论，给大家三分钟的时间。讨论结束之后呢，我们请小组代表来说说你们的思路跟结果。如果你们在讨论的过程中有什么不懂的地方可以举手示意，老师来为你们解答。现在大家开始讨论吧。老师刚刚在巡视的过程中发现大部分小组的结论都是一致的。现在时间到了，我们就请来第三小组，你们派个代表来说一说。哦，好。他们发现呐这个里面的主视图和左视图都是等腰三角形。所以就告诉我们，从正面和侧面看，这个图形应该是等腰三角形。而俯视图是圆形，也就是从上面往下看是圆形。所以呀他们猜这个应该是一个圆锥。非常不错，你回答的是非常有条理的，请坐。老师想继续问问大家，大家想一想还有什么图形从左边和前面看是等腰三角形昵？这位同学你举手最快你来说一说。你说呀正四棱锥是这样的，反应很迅速啊，答案也是准确的，请坐。那大家想一想老师要是把现在这个图里面的俯视图画成正方形，结论就是什么呢？对的，就是咱们刚刚同学说的四棱锥了。所以老师要提醒一下同学们，我们在判断的时候一定要注意了，我们要把三个视图综合起来进行考虑。一个视图两个视图都不足以得到正确的答案。而我们应该从三方面综合考虑，才能得到正确的结果。那大家想，我们最后怎么验证我们得到的这个就是准确的呢。你在从你得到的立体图形，分别的去想象对应的三视图。如果一致，我们的答案就是准确了，对不对？大家这节课掌握的还是很好的啊。
初中数学知识点精讲精析 三视图知识讲解
29.2 三视图
1.三视图概念：
物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。
如图 (1)，我们用三个互相垂直的平面
作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.
如图(2)，将三个投影面展开在一个平面
内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.
三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等
画三视图的注意点：1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰。
2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。
典型例题
例1.画出下图所示的一些基本几何体的三视图.
分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:
1.确定主视图的位置，画出主视图;
2.在主视图正下方画出俯视图，注意与主视图“长对正”。
3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.
解：
例2.画出如图所示的支架(一种小零件)的三视图.
分析:支架的形状，由两个大小不等的长方体构 俯视图左视图主视图成的组合体.画三视四时要注意这两个长方体的上下、

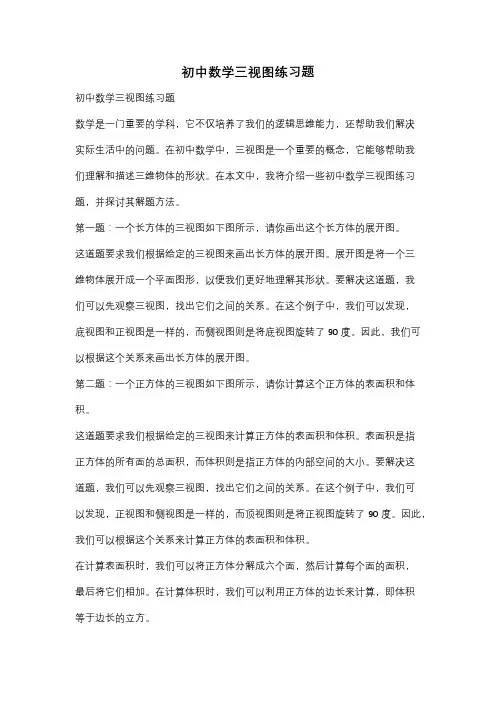

初中数学三视图练习题
初中数学三视图练习题
初中数学三视图练习题
数学是一门重要的学科，它不仅培养了我们的逻辑思维能力，还帮助我们解决实际生活中的问题。在初中数学中，三视图是一个重要的概念，它能够帮助我们理解和描述三维物体的形状。在本文中，我将介绍一些初中数学三视图练习题，并探讨其解题方法。
第一题：一个长方体的三视图如下图所示，请你画出这个长方体的展开图。
这道题要求我们根据给定的三视图来画出长方体的展开图。展开图是将一个三维物体展开成一个平面图形，以便我们更好地理解其形状。要解决这道题，我们可以先观察三视图，找出它们之间的关系。在这个例子中，我们可以发现，底视图和正视图是一样的，而侧视图则是将底视图旋转了90度。因此，我们可以根据这个关系来画出长方体的展开图。
第二题：一个正方体的三视图如下图所示，请你计算这个正方体的表面积和体积。
这道题要求我们根据给定的三视图来计算正方体的表面积和体积。表面积是指正方体的所有面的总面积，而体积则是指正方体的内部空间的大小。要解决这道题，我们可以先观察三视图，找出它们之间的关系。在这个例子中，我们可以发现，正视图和侧视图是一样的，而顶视图则是将正视图旋转了90度。因此，我们可以根据这个关系来计算正方体的表面积和体积。
在计算表面积时，我们可以将正方体分解成六个面，然后计算每个面的面积，最后将它们相加。在计算体积时，我们可以利用正方体的边长来计算，即体积等于边长的立方。 通过解决这些练习题，我们可以加深对三视图的理解，并提高解决实际问题的能力。三视图是一个重要的数学概念，它不仅在数学中有着广泛的应用，还在许多其他领域中起着重要作用，如工程、建筑等。因此，我们应该认真学习和掌握三视图的相关知识。
总结起来，初中数学三视图练习题是一个有趣且具有挑战性的练习，它能够帮助我们提高数学思维能力和解决实际问题的能力。通过反复练习和探索，我们可以更好地理解和应用三视图的知识。希望大家能够喜欢并享受这个过程，并在学习中取得好成绩！
人教版初中数学九年级下册29.2三视图(教案)
人教版初中数学九年级下册 29.2三视图（教案）
一、教学内容
人教版初中数学九年级下册第29章第2节“三视图”：
1. 三视图的概念与作用；
2. 主视图、左视图、俯视图的识别与绘制；
3. 简单几何体的三视图；
4. 三视图在实际问题中的应用。
二、核心素养目标
1. 培养学生的空间观念和几何直观，能通过三视图识别和绘制简单几何体；
2. 提高学生运用数学语言表达现实世界的能力，学会用三视图描述物体的特征；
3. 培养学生的逻辑思维与推理能力，掌握由三视图推导几何体形状的方法；
4. 增强学生的实践操作能力，能将三视图应用于解决实际问题，提升解决生活中几何问题的能力。
三、教学难点与重点
1. 教学重点
- 理解三视图的概念及其相互关系，包括主视图、左视图、俯视图的识别和绘制；
- 掌握简单几何体（如长方体、正方体、圆柱体、圆锥体等）的三视图特点；
- 学会通过三视图来想象和构造几何体的三维形状；
- 运用三视图解决实际问题，如计算几何体的表面积、体积等。
举例：重点讲解长方体的三视图，让学生通过实际操作，观察主视图、左视图、俯视图之间的对应关系，并能够准确绘制。
2. 教学难点
- 空间想象能力的培养，特别是从二维视图转换到三维形状的想象；
- 对三视图的视角理解，即主视图、左视图、俯视图分别从物体的正面、左面和上面看所得到的图形；
- 绘制三视图时的细节处理，如隐藏线的画法、视图之间的比例关系等；
- 将三视图应用于实际问题解决时的策略选择和计算方法。
举例：难点在于如何让学生理解并应用三视图来解决实际问题，如给出一个几何体的三视图，要求学生计算其体积。此时，教师需要引导学生如何从三视图中提取有效信息，如何确定视图中的长度比例，以及如何将这些信息转化为计算步骤。此外，教师还需通过具体案例，帮助学生掌握隐藏线的画法，以减少学生在绘制过程中的困惑。
四、教学流程
（一）导入新课（用时5分钟）
初中数学知识归纳三视的法与投影关系
初中数学知识归纳三视的法与投影关系
数学中，三视图是指通过不同的视角观察一个物体所得到的三幅图像，分别展示了物体的正视图、侧视图和俯视图。这种绘制方法可以帮助我们更好地理解物体的形状和结构。在三视图的基础上，还有一个重要的概念，那就是投影关系。在本文中，我们将对初中数学中的三视图法与投影关系进行归纳和总结。
一、三视图法的基本原理
三视图法是通过使用直角投影的原理将一个物体从不同方向投影到不同的平面上，再将这些投影图形展示出来，从而形成一个全面的物体图形信息。具体来说，三视图法包括以下几个基本原理：
1. 正视图：以物体正面为观察面，将物体投影在水平面上得到的视图称为正视图。正视图一般用物体的封闭轮廓线表示，如长方体的正视图是一个矩形。
2. 侧视图：以物体左侧或右侧为观察面，将物体投影在垂直平面上得到的视图称为侧视图。侧视图能够展示物体的高度和深度，如长方体的侧视图是一个矩形。
3. 俯视图：以物体顶部为观察面，将物体投影在水平平面上得到的视图称为俯视图。俯视图能够展示物体的长宽比例关系，如长方体的俯视图是一个矩形。
通过正视图、侧视图和俯视图的综合运用，我们可以绘制出一个物体的全貌，并且能够对物体的形状、尺寸和比例关系进行准确描述。 二、三视图法的实际应用
三视图法在日常生活中有着广泛的应用，尤其是在工程设计、建筑设计和制造过程中起到了重要的作用。下面通过一些例子来说明三视图法的实际应用。
1. 建筑设计：在建筑设计中，三视图法可以帮助建筑师将设计图纸清楚地呈现给施工方。以一栋房子为例，正视图展示建筑的正面轮廓、门窗的位置等信息，侧视图展示建筑的高度和深度，俯视图展示建筑的布局和屋顶形状。
2. 机械制造：在机械制造中，三视图法可以帮助工程师将设计的零件准确传达给加工人员。通过正视图、侧视图和俯视图，可以清晰地展示零件的各个面以及它们之间的相对位置关系，从而提高生产效率和准确性。
3. 衣物设计：在衣物设计中，三视图法可以帮助设计师将设计的服装展示给制作厂家。通过正视图、侧视图和俯视图，可以传达出服装的款式、剪裁和面料等信息，使制作厂家能够准确理解设计意图，并进行制作工作。
初中数学三视图的备课教案
初中数学三视图的备课教案
1. 知识与技能：
让学生掌握三视图的概念，了解并掌握三视图的画法，能根据三视图描述和绘制基本几何体或实物原型。
2. 过程与方法：
通过观察、操作、猜想、归纳等数学活动，培养学生的空间想象能力，提高学生运用数学知识解决实际问题的能力。
3. 情感态度与价值观：
培养学生对数学的兴趣，使学生感受到数学与生活的紧密联系，培养学生的创新精神和合作意识。
二、教学内容
1. 三视图的概念：主视图、左视图、俯视图。
2. 三视图的画法：根据物体的实际形状，画出物体的正面、侧面和上面三个视图。
3. 根据三视图描述和绘制基本几何体或实物原型。
三、教学重点与难点
1. 重点：三视图的概念，三视图的画法。
2. 难点：根据三视图描述和绘制基本几何体或实物原型。
四、教学过程
1. 导入新课
利用多媒体展示生活中的一些物体，让学生观察并思考：这些物体在不同的角度观察有什么不同？从而引出本节课的主题——三视图。
2. 自主学习
让学生通过自学教材，了解三视图的概念，并尝试画出一些简单物体的三视图。
3. 合作交流
学生在小组内展示自己画出的三视图，并互相评价、讨论，总结三视图的画法。教师巡回指导，给予表扬和鼓励。 4. 教师讲解
针对学生在合作交流中遇到的问题，教师进行讲解，重点讲解三视图的画法，并通过实例进行演示。
5. 练习巩固
让学生独立完成教材中的练习题，教师选取部分学生的作业进行点评，纠正错误，巩固知识点。
6. 拓展提高
让学生结合生活实际，思考并讨论：如何根据三视图描述和绘制实际物体的形状？教师给予指导，鼓励学生发挥创新精神。
7. 总结反思
让学生总结本节课所学内容，分享自己的收获和感受。教师对学生的表现进行点评，给予鼓励。
五、课后作业
1. 画出教材中给出的几何体的三视图。
2. 结合生活实际，尝试根据三视图描述和绘制一些实物原型。
六、教学反思
本节课通过观察、操作、猜想、归纳等数学活动，让学生掌握了三视图的概念和画法，培养了学生的空间想象能力。在教学过程中，注意关注学生的个体差异，给予不同程度的学生适当的指导，使他们在课堂上都能有所收获。同时，结合生活实际，让学生感受数学与生活的紧密联系，提高了学生的学习兴趣。但在课后，要加强学生的练习，提高他们对三视图的运用能力。
初中数学 如何确定三视图的比例尺
初中数学 如何确定三视图的比例尺
确定三视图的比例尺是绘制物体的正投影、侧视图和俯视图时非常重要的一步。以下是确定三视图比例尺的步骤：
1. 确定投影平面：首先，确定正投影、侧视图和俯视图的投影平面。正投影通常是在水平面上，侧视图在垂直平面上，而俯视图则在水平平面上。
2. 选择适当的比例尺：根据绘制的物体的大小和纸张的大小，选择一个适当的比例尺。比例尺可以是实际尺寸的缩小比例，如1:100或1:50，也可以是放大比例，如2:1或5:1。
3. 确定尺寸：根据物体的实际尺寸，确定正投影、侧视图和俯视图的尺寸。可以使用尺子或测量工具来测量物体的长度、宽度和高度。
4. 计算比例尺：根据物体的实际尺寸和选择的比例尺，计算出每个视图的比例尺。比例尺是绘图时实际尺寸与绘图尺寸之间的比例关系。
5. 应用比例尺：使用比例尺将物体的实际尺寸转换为绘图尺寸。可以使用比例尺的刻度线或标记来测量和标记绘图上的尺寸。
6. 校验比例尺：在绘制完三视图后，使用比例尺来检查绘图的准确性。确保每个视图的尺寸按照相应的比例尺进行绘制。
确定三视图比例尺的关键是保持每个视图之间的一致性和比例关系。比例尺的选择应该考虑到纸张的大小和绘图的可读性。在绘制三视图时，准确的比例尺可以帮助我们更好地理解物体的尺寸和形状，以及进行设计、制造和测量等工作。
在确定比例尺时，还需要考虑到物体的细节和特征。如果物体有很多细小的部分，可以选择较大的比例尺来绘制细节，以便更清晰地显示它们。相反，如果物体较大，可以选择较小的比例尺来适应纸张的大小。
通过合理选择和应用比例尺，我们可以绘制出准确、可读性强的三视图，从而更好地理解和分析物体的形状和尺寸。
