提高电子显微镜分辨率的5个方法
5个提高电子显微镜最大分辨率的方法
电子显微镜就是利用短光波来提高分辨力以检视较小物体的。奥林巴斯显微镜尤其是生物显微镜，在北京显微镜市场十分大，显微镜价格也极具竞争力，物镜分辨力的高低与造象是否清楚有密切的关系。而目镜没有这种性能，因为目镜只放大物镜所造的象。为此，提高电子显微镜放大率的方法可从以下几个方面考虑：
①保持良好的加速电压。
加速电压不能很低， 正常应保持在20~30KV。
②尽量缩短工作距离。工作距离不能太大，一般保持在5~8mm，以缩短探头接收信号的距离。③保持好样品的倾斜度，样品倾斜10~150，使二次电子发射及接收的多。
④聚光镜放在600~650 左右，（数值越大，束斑尺寸越小，分辨率越高）。
⑤对中良好，保证电子束对中，信号强，亮度好。⑥及时更换新的灯丝，使灯丝饱和，束流稳定，并使束流值保持在100~150。⑦物镜光阑合轴好（特征点在2000X 倍以上时，基本同心聚焦散焦）。⑧延长抽真空的时间以提高真空度（一般在30 分钟以上基本达到平衡）或检查真空系统的密封状态。
提高显微镜的分辨率，意义重大，对于科学研究，实验教学等等，会有突破性的应用。在现在的很多实验平台，传统意义的光学显微镜是用的很广泛的，特别是生物显微镜，包括北京生物显微镜，于电子显微镜的发展都密切相关。
超分辨率显微镜的使用步骤和技巧
超分辨率显微镜的使用步骤和技巧
超分辨率显微镜是一种现代化的显微成像技术，可以提供超过传统显微镜分辨力的图像。它的使用可以在细胞、分子和材料科学领域带来许多重要的应用。本文将介绍超分辨率显微镜的使用步骤和一些技巧，确保您能够正确并有效地使用这一先进的仪器。
使用步骤：
1. 准备样本：首先，选择适合超分辨率显微镜分辨率的样本。样本应具备较高的荧光信号和较低的背景噪声水平，以获得清晰的图像。微胶束、活细胞、单分子和纳米颗粒都是常见的适用样本。
2. 标记样本：在使用超分辨率显微镜之前，样本需要进行荧光标记。合适的标记方法包括使用荧光探针、染料或免疫标记技术。确保标记物能够与您感兴趣的结构高度特异性地结合。
3. 调整光路参数：在使用超分辨率显微镜之前，您需要调整光源、检测器和镜片的位置和设置。请根据仪器的操作手册进行正确设置，以确保光路参数的准确性和优化，以获得高分辨率图像。
4. 调节显微镜焦距：超分辨率显微镜需要在样品和镜片之间形成最佳焦距。通过调节显微镜的焦距来确保样品在成像时处于最佳状态，并获得最高的分辨率。
5. 选择合适的成像模式：根据样品类型和感兴趣的结构，选择适合的超分辨率成像模式。常见的成像模式包括结构照明显微镜（SIM）、刺激发射显微镜（STED）和单分子显微镜。
6. 获取图像数据：根据您的设置，在显微镜软件中选择适当的参数并开始图像采集。确保采集图像时设置适当的曝光时间，以避免图像过曝或过暗。 7. 图像处理和分析：获取图像后，您可以借助图像处理软件进行优化和增强。常见的图像处理软件包括ImageJ、Fiji和MATLAB等。对于超分辨率显微镜图像，通过去卷积和增强对比度等方法，进一步提高图像质量。
技巧：
1. 样本准备的关键性：在使用超分辨率显微镜之前，样本的准备至关重要。确保样品固定、染色和标记过程正确，以避免破坏或变形样品。
2. 避免光破坏：超分辨率显微镜对光的要求很高，所以在进行成像时，应避免长时间暴露在强光下。确保选择适当的荧光标记和荧光探针，以便在短时间内获取充足信号而不会损害样品。
光学显微镜和电子显微镜的分辨率比较
光学显微镜和电子显微镜的分辨率比较
光学显微镜和电子显微镜是两种常见的显微镜，被广泛应用于生物学、医学、材料科学等领域的研究。虽然它们都能够扩大物体的细节，但在分辨率方面存在显著差异。本文将对光学显微镜和电子显微镜的分辨率进行比较，并探讨其差异和应用领域。
光学显微镜是一种利用光的传播和折射原理的显微镜。其分辨率受到光的波长限制，常见的最高分辨率约为几百纳米。这是因为可见光的波长范围在400到700纳米之间，物体的细节受到光的散射和衍射影响，限制了显微镜的分辨力。因此，无论显微镜的其他性能如何，光学显微镜无法解析小于光的波长的细节。
与之相比，电子显微镜利用了电子束而不是光束。由于电子的波长比可见光短得多，电子显微镜可以提供比光学显微镜更高的分辨率。电子束的波长通常在纳米和皮米级别，因此电子显微镜的分辨率可达到亚纳米级别，甚至更好。
电子显微镜有两种常见的类型，即传统的透射电子显微镜（TEM）和扫描电子显微镜（SEM）。在TEM中，电子束通过样本，形成投影图像。这种显微镜的分辨率通常在纳米级别，并可提供原子级分辨率。相比之下，SEM将电子束聚焦在样本表面，通过扫描获取样本表面的形貌信息。SEM的分辨率通常略低于TEM，但仍可达到几纳米级别。
除了分辨率的差异外，光学显微镜和电子显微镜还有其他的不同之处。首先，光学显微镜使用常见的可见光作为光源，而电子显微镜使用的是束缚电子源。其次，对于光学显微镜，样本准备相对简单，可以直接观察生物细胞和组织切片等，而电子显微镜对样本的制备有更高的要求，需要特殊的样品制备技术，如薄切片、金属喷涂等。此外，电子显微镜一般需要在真空环境下操作，而光学显微镜则不受此限制。
根据分辨率和特点的差异，光学显微镜和电子显微镜在不同领域有不同的应用。光学显微镜广泛应用于生物学和医学领域，可以观察到细胞、细菌、组织结构等生物样本的细节。电子显微镜则在材料科学、纳米科学和凝聚态物理等领域发挥着重要作用。它可以揭示材料的晶体结构、表面形貌以及纳米级别的细节，对纳米材料和纳米器件的研究非常重要。
透射电子显微镜的正确使用方法
透射电子显微镜的正确使用方法
透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种非常强大的显微镜工具，能够观察微小的物质结构，并提供高分辨率的图像。然而，由于其复杂的操作和灵敏的性能，正确使用透射电子显微镜需要一些专业的技巧和注意事项。
第一部分：仪器准备
在启动透射电子显微镜之前，首先要确保仪器的基本情况良好。检查电子束的亮度和对角度的调整是否正常，以及是否有足够的真空保持在可靠的水平。为了获得高质量的图像，还需要校准样品台的倾斜和旋转角度。
第二部分：样品制备
样品制备是获得清晰图像的重要步骤。首先，样品必须是极薄的，通常在纳米或亚纳米尺寸范围内。常见的样品制备技术包括机械切片、离心旋涂、离子薄片制备等。在制备过程中，还需要注意避免样品受到气体、粉尘或液体的污染。
第三部分：对样品的放置
将样品放入显微镜的样品台中时，需要小心而谨慎。必须保证样品完全平稳和对焦。推荐的方法是使用化学钳夹取样品，并通过显微镜的观察窗口来定位和调整样品的位置。
第四部分：参数设置
在开始观察样品之前，需要进行一些参数设置。这包括加速电压、对比度、亮度、聚焦和孔径。这些参数的选择将直接影响到所得到的图像的清晰度和对比度。为了以最佳的方式捕捉样品的细节，需要根据样品的性质和所需分辨率进行调整。
第五部分：图像获取和分析 一旦参数设置完毕，可以开始进行图像获取和分析。透射电子显微镜可以提供高分辨率、具有深度和表面细节的图像。拍摄图像时，要避免电子束超过样品所能承受的剂量，以免对样品造成损害。此外，还需要注意调整对比度和亮度，确保获得清晰的图像。
第六部分：数据处理和解释
通过透射电子显微镜，我们可以获得丰富的图像和数据。为了更好地理解样品的结构和性质，需要对这些数据进行进一步的处理和解释。常见的处理方法包括图像增强、3D重建和能谱分析。这些方法可以使我们更全面地了解样品的微观结构和化学成分。

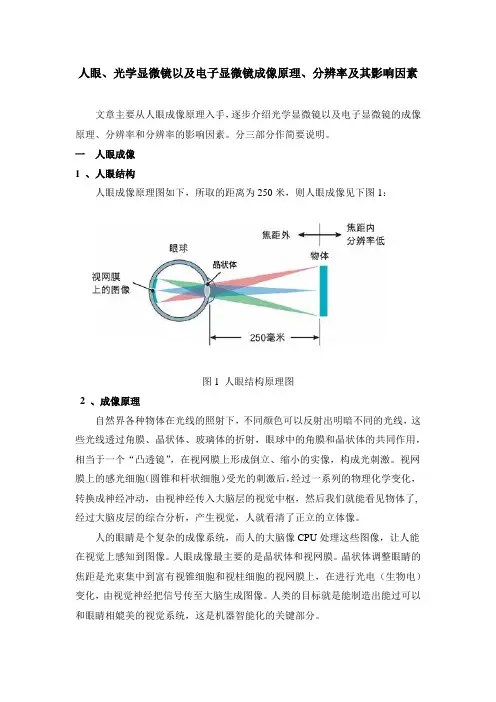

人眼、光学显微镜以及电子显微镜成像原理、分辨率及其影响因素
人眼、光学显微镜以及电子显微镜成像原理、分辨率及其影响因素
文章主要从人眼成像原理入手，逐步介绍光学显微镜以及电子显微镜的成像原理、分辨率和分辨率的影响因素。分三部分作简要说明。
一 人眼成像
1 、人眼结构
人眼成像原理图如下，所取的距离为250米，则人眼成像见下图1：
图1 人眼结构原理图
2 、成像原理
自然界各种物体在光线的照射下，不同颜色可以反射出明暗不同的光线，这些光线透过角膜、晶状体、玻璃体的折射，眼球中的角膜和晶状体的共同作用，相当于一个“凸透镜”，在视网膜上形成倒立、缩小的实像，构成光刺激。视网膜上的感光细胞（圆锥和杆状细胞）受光的刺激后，经过一系列的物理化学变化，转换成神经冲动，由视神经传入大脑层的视觉中枢，然后我们就能看见物体了,经过大脑皮层的综合分析，产生视觉，人就看清了正立的立体像。
人的眼睛是个复杂的成像系统，而人的大脑像CPU处理这些图像，让人能在视觉上感知到图像。人眼成像最主要的是晶状体和视网膜。晶状体调整眼睛的焦距是光束集中到富有视锥细胞和视柱细胞的视网膜上，在进行光电（生物电）变化，由视觉神经把信号传至大脑生成图像。人类的目标就是能制造出能过可以和眼睛相媲美的视觉系统，这是机器智能化的关键部分。 3 、分辨率
说及人眼分辨率首先需要知道如下几个概念：
（1）视角：观看物体时，人眼对该物体所张的角度。
（2）分辨角：人眼的分辨角：指刚能看出两黑点时，两黑点对人眼的张角。
（3）分辨力：人眼分辨图像细节的能力称为分辨力，可用分辨角来衡量，分辨角的倒数为分辨力。它也反映了人眼的视力。分辨力还与照度及景物相对对比度有关。
人眼分辨率指的是人眼能够分辨两个相邻的点或者线的能力，通常以刚能被分开的两点或两线与眼睛瞳孔中心所成的张角表示。其最小分辨的距离在0.2mm左右。要观察和分析更小的距离时，就必须借助于专门仪器。观看物体时，能清晰看清视场区域对应的分辨率为2169 ×1213。再算上上下左右比较模糊的区域，最后的分辨率在6000× 4000。

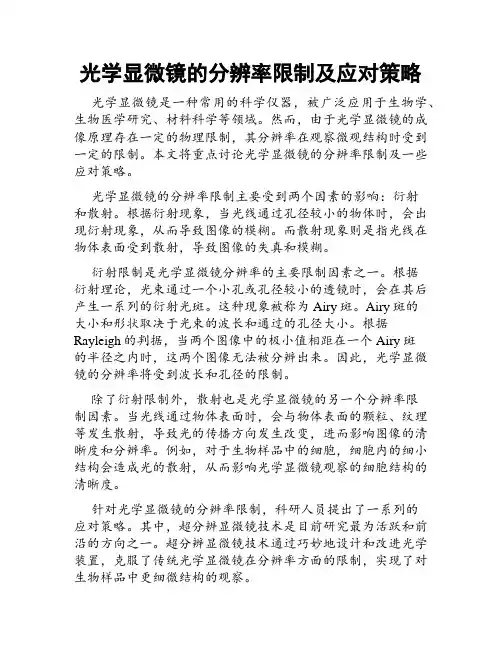

光学显微镜的分辨率限制及应对策略
光学显微镜的分辨率限制及应对策略
光学显微镜是一种常用的科学仪器，被广泛应用于生物学、生物医学研究、材料科学等领域。然而，由于光学显微镜的成像原理存在一定的物理限制，其分辨率在观察微观结构时受到一定的限制。本文将重点讨论光学显微镜的分辨率限制及一些应对策略。
光学显微镜的分辨率限制主要受到两个因素的影响：衍射和散射。根据衍射现象，当光线通过孔径较小的物体时，会出现衍射现象，从而导致图像的模糊。而散射现象则是指光线在物体表面受到散射，导致图像的失真和模糊。
衍射限制是光学显微镜分辨率的主要限制因素之一。根据衍射理论，光束通过一个小孔或孔径较小的透镜时，会在其后产生一系列的衍射光斑。这种现象被称为Airy斑。Airy斑的大小和形状取决于光束的波长和通过的孔径大小。根据Rayleigh的判据，当两个图像中的极小值相距在一个Airy斑的半径之内时，这两个图像无法被分辨出来。因此，光学显微镜的分辨率将受到波长和孔径的限制。
除了衍射限制外，散射也是光学显微镜的另一个分辨率限制因素。当光线通过物体表面时，会与物体表面的颗粒、纹理等发生散射，导致光的传播方向发生改变，进而影响图像的清晰度和分辨率。例如，对于生物样品中的细胞，细胞内的细小结构会造成光的散射，从而影响光学显微镜观察的细胞结构的清晰度。
针对光学显微镜的分辨率限制，科研人员提出了一系列的应对策略。其中，超分辨显微镜技术是目前研究最为活跃和前沿的方向之一。超分辨显微镜技术通过巧妙地设计和改进光学装置，克服了传统光学显微镜在分辨率方面的限制，实现了对生物样品中更细微结构的观察。 超分辨显微镜技术包括多种技术方法，如结构光显微镜（SLM）、刺激发射调制显微镜（STED）和单分子定位显微镜（SMLM）等。这些技术方法的共同特点是在光学显微镜原有的基础上引入了额外的工艺或装置，以提升显微镜的分辨率。例如，SLM利用结构光的干涉原理，将一束激光通过光栅或其他装置产生结构光，进而提高显微镜的分辨率。STED则通过在样品中聚焦光束，通过在激光束中加入高功率光束，削弱掉主光束以外的光，从而提高显微镜的分辨率。SMLM则通过标记细胞中个体分子并利用荧光技术在时间和空间上对荧光信号进行定位，以实现超分辨显微镜的观察。
电子显微镜的使用方法和操作要点
电子显微镜的使用方法和操作要点
电子显微镜（Electron Microscope）是一种先进的科学仪器，用于观察微观物体和微观结构。它具有比光学显微镜更高的放大倍数和更高的分辨率，能够揭示物质微观世界的奥秘。本文将介绍电子显微镜的使用方法和操作要点。
一、安全注意事项
首先，在使用电子显微镜之前，我们必须了解并严格遵守安全操作规程。电子显微镜通常需要较高的电压和真空环境，因此要确保仪器处于良好的状态，并遵循相关操作指南。此外，操作者还应注意保护眼睛和皮肤，注意防止辐射和有害气体的接触。
二、准备工作
在开始进行电子显微镜观察之前，我们需要对样品进行适当的准备。首先，样品的尺寸应适合电子显微镜的工作范围。对于生物样品，常常需要进行固定、切片和染色等处理。对于无机材料，可能需要进行修饰或制备薄片。这些准备工作有助于提高样品的可观察性和解释性。
三、取样与装载
在使用电子显微镜之前，我们需要将样品放置在特定的样品台上。取样过程中，我们必须小心操作，避免样品的损坏和污染。有些样品可能需要特殊的技术和工具才能获取。一旦样品放置到样品台上，我们需要将其安装并调整到最佳位置，以获得清晰的图像。
四、缩小孔径
在将样品放入电子显微镜之前，我们需要缩小电子束的直径，以提高分辨率。这可以通过电子光学系统中的几个操作来完成。首先，我们可以通过调节磁场来控制电子束的聚焦。其次，使用适当的光阑以限制电子束的直径。这些操作的目的是获得具有较小直径的高强度电子束。
五、调整参数
在开始观察样品之前，我们还需要调整一些参数以获得最佳图像质量。首先，我们可以调整电子束的加速电压和亮度，以改变图像的对比度和清晰度。其次，通过控制样品与电子束之间的距离，可以调整聚焦。此外，还可以对样品台进行控制，以调整观察角度。
六、观察与记录
当所有准备工作就绪后，我们可以开始观察并记录样品的图像。在观察过程中，我们要保持仪器的稳定性，并避免外部干扰。根据需要，可以调整参数和角度来改变观察图像。同时，我们需要准确记录观察结果，包括图像、放大倍数和观察条件等信息，以备后续分析和研究使用。
电子显微镜图像处理方法探讨
电子显微镜图像处理方法探讨
【引言】
电子显微镜（Electron Microscope，简称EM）是一种利用电子束来放大和观察微观物体的仪器。相较于传统光学显微镜，电子显微镜具有更高的分辨率和更大的放大倍数，在无法用光学显微镜观察的微小结构上具有重要的应用价值。然而，电子显微镜所产生的图像往往有噪点、伪影等不完美之处，因此图像处理方法在电子显微镜技术中起到至关重要的作用。
【图像增强】
图像增强是电子显微镜图像处理的核心任务之一，其目的是改善图像的质量和清晰度，使得细节更加明确可见。常用的图像增强方法包括灰度拉伸、中值滤波、直方图均衡化等。
- 灰度拉伸是通过线性变换来扩展图像的灰度范围，使得图像上的细节更加丰富。它通过将图像的最低灰度值映射到最小的可显示灰度值，将最高灰度值映射到最大的可显示灰度值，从而增强图像的对比度和细节。
- 中值滤波是一种常用的平滑滤波方法，通过计算像素周围邻域的中值来替代原像素值。它能够有效地去除图像中的噪声和伪影，并保持图像边缘的清晰度。
- 直方图均衡化是一种通过变换图像的像素灰度分布来增强图像对比度的方法。它能够显著改善图像的整体亮度分布，使得图像细节更加鲜明。
【图像分割】
图像分割是将图像划分为具有相似属性的区域的过程，常用于目标检测、图像分析和量化等领域。电子显微镜图像分割的目标在于将微观结构从背景中准确提取出来，并进行精确的定量分析。常用的图像分割方法包括阈值分割、区域生长和边缘检测等。
- 阈值分割是最简单常用的图像分割方法之一，它将图像中的像素根据其灰度值与给定阈值的大小关系划分到不同的区域。通过选择合适的阈值，可以有效地将前景目标与背景分开。
- 区域生长是一种基于像素相似度的图像分割方法，它从具有相似属性的种子像素开始，逐渐将相邻的像素合并到同一区域，直到满足预设的停止条件。区域生长方法适用于具有连续性的目标分割。
- 边缘检测是通过识别图像中明显的灰度变化或其他特征来确定物体的边界。它可以通过梯度算子、Canny算子等方法来实现。边缘检测广泛应用于电子显微镜图像分析中，用于提取细胞、纤维等微观结构的边界。 【图像重建】
提高显微镜分辨率的方法简述
提高显微镜分辨率的方法简述
要提高显微镜的分辨率，可以采取以下方法：
1.提高光源质量：适当选择和调整显微镜的光源可以提高分辨率。可以使用高亮度、高聚光性的光源，例如激光或白炽灯。同时还可以采用准直光线来避免散射，提高图像的清晰度和分辨率。
2.提高镜头质量：选择高质量的显微镜镜头可以显著提高分辨率。晶体透镜是传统显微镜中常用的镜头材料，但其折射率有限，所以容易产生色差。近年来，人们研发了一种特殊的镜头材料，超材料，能够有效解决色差问题，提高分辨率。
3.使用高数值孔径（NA）镜头：数值孔径是一个评估显微镜透镜的能力的量：数值孔径越大，显微镜的分辨率就越高。因此，使用高数值孔径的镜头可以大大提高显微镜的分辨率。高数值孔径的镜头一般可以捕捉更多入射光线，使得细小结构能够更清晰地呈现在显微镜中。
4.使用准直光源：通过使用准直光源，可以减小入射光线的散射，提高图像的清晰度和分辨率。准直光源可以通过利用消色差镜来实现，消除色差，提高出射光线的质量。
5.使用成像增强技术：有许多成像增强技术可以进一步提高显微镜的分辨率。例如，通过将样本固定在抗漂白剂或增强荧光剂中，可以减小影像模糊的程度，提高分辨率。此外，还可以应用局部放大或局部可见光技术，使得观察对象的局部区域能更清晰地被观察到。
6.使用计算成像方法：计算成像方法是一种通过计算机处理采集的图像以提高分辨率的方法。通过计算成像方法，可以通过数学算法对采集的图像进行处理，并消除噪声和模糊，从而提高分辨率。这种方法可以通过多次拍摄同一场景并合成一幅图像，或者通过提取样本的特定信息进行图像重建。
以上是提高显微镜分辨率的一些方法，通过选择适当的光源、镜头和成像增强技术，以及采用计算成像方法，可以有效地提高显微镜的分辨率，使得观察对象的细小结构能够更清晰地呈现在显微镜中。
提高显微镜分辨率的方法
提高显微镜分辨率的方法
提高显微镜分辨率的方法
一、改善视野条件
1、减少发射源的衰减：通过调整发射源的功率，减少发射源的衰减，改善放大率，提高显微镜的分辨率。
2、改善放大率：在改善发射源的功率的同时，可以通过调整放大率来改善显微镜的分辨率。
3、改善放大镜的结构：改善放大镜的结构，可以改善放大率，提高显微镜的分辨率。
二、改善显微镜的显示系统
1、改善显示系统：通过改善显示系统的参数，可以改善显微镜的分辨率。
2、调整显示面板：调整显示面板的参数，可以改善显微镜的分辨率。
3、改善显示系统的光学结构：通过改善显示系统的光学结构，可以改善显微镜的分辨率。
三、改善显微镜的控制系统
1、调整控制系统的参数：调整控制系统的参数，可以改善显微镜的分辨率。
2、优化显微镜的控制系统：优化显微镜的控制系统，可以提高显微镜的分辨率。
3、改善显微镜的驱动电路：改善显微镜的驱动电路，可以改善显微镜的分辨率。
四、提高显微镜的显示分辨率
1、利用数字技术提高显微镜的显示分辨率：数字技术可以提高显微镜的显示分辨率，从而改善显微镜的分辨率。
2、利用抗差异技术提高显微镜的显示分辨率：使用抗差异技术，可以提高显微镜的显示分辨率，从而改善显微镜的分辨率。
3、利用图像处理技术提高显微镜的显示分辨率：使用图像处理技术，可以提高显微镜的显示分辨率，从而改善显微镜的分辨率。
以上就是关于提高显微镜分辨率的方法的介绍，希望对你有所帮助。
透射电镜分辨率
博学笃行 自强不息
1
透射电镜分辨率
透射电子显微镜（Transmission Electron Microscope，TEM）是一种强大的工具，可用于观察微观世界中的物质。透射电子显微镜分辨率是这一仪器的重要性能参数之一。在本文中，我们将探讨透射电子显微镜分辨率的概念、影响因素以及提高分辨率的方法。
透射电子显微镜分辨率是指该显微镜所能观察到的最小尺寸的物体或特征。这一分辨率直接影响着我们对样品中细小结构的解析能力。通过提高分辨率，我们可以获得更精确的结构信息，进一步深入理解物质的性质和行为。
透射电子显微镜分辨率主要受以下因素的影响：
1. 电子波长：透射电子显微镜使用的是电子束而不是光线，其波长比光线要小得多。电子波长的大小决定了其在物质中传播时受到的衍射效应的影响。通常来说，电子波长越小，分辨率越高。例如，使用200 kV的加速电压，电子的波长约为0.0025 nm，远远小于可见光的波长（约为500 nm）。
2. 照射角度：透射电子显微镜中的电子束在样品上的照射角度会影响相干散射、衍射和透射的方式。选择合适的照射角度可以最大限度地增强散射信号的强度，从而提高分辨率。 博学笃行 自强不息
2
3. 透射电子显微镜的光学系统：透射电子显微镜的光学系统由多个透镜组成，包括准直透镜、物镜透镜和投影透镜。透射电子显微镜的分辨率受这些透镜的质量和配置的影响。较高的透镜质量和合适的配置可以有效减小透射电子束的散焦，并提高显微镜的分辨率。
为了提高透射电子显微镜的分辨率，可以采取以下方法：
1. 提高加速电压：增加透射电子束的能量，可以有效减小电子波长，从而提高分辨率。然而，高加速电压可能会对样品造成伤害，因此需要权衡选择适当的电压。
2. 使用更高质量的透镜：透射电子显微镜的透镜是关键部件，其质量和性能直接影响到分辨率。采用更高质量的透镜，如球差校正透镜，可以有效减小透射电子束的散焦，从而提高分辨率。
