铁路轨道复合不平顺的分析与整治
1 轨道复合不平顺的分析与整治
轨道复合不平顺是指铁路轨道同一地点存在多种病害或相邻地点存在连续多处同一种病害。轨道复合不平顺比轨道单项不平顺对行车安全威胁性更大，对于此类病害应引起高度重视，特别是在铁路第六次提速区段，建议将此类病害提级处理，即一级病害按二级及以上病害处理；二级病害按三级及以上病害处理。
迄今为止，我国铁路尚未对轨道复合不平顺规定过安全标准值，但是因其对行车安全威胁性大，有必要对其加以探讨。
轨道复合不平顺的形式很多，按照引起机车车辆横向力、垂向力复合方式不同，分为逆相位复合不平顺、顺相位复合不平顺、谐波振动复合不平顺等主要三种形式。
一、轨向、水平逆相位复合不平顺
当存在轨道方向不平顺引起的车辆横向力与轨道水平不平顺引起的车辆横向力作用一致时（如图1所示：方向为正，水平为负），为轨道轨向、水平逆相位复合不平顺，对列车运行安全威胁最大。
图1 轨向与水平逆相位复合不平顺示意图
1、轨道方向复合 2 复合不平顺的计算公式如下：
△y = ∣y―1.4△ h∣ （公式1）
式中：△y ---方向不平顺复合值
y ----- 方向不平顺值
△h --- 水平不平顺值
2、轨道轨向、水平逆相位复合不平顺对行车安全指标的影响
我们直接引用西南交通大学翟婉明教授著《车辆—轨道耦合动力学》对此项病害的计算结果（见表1）。需要说明的是，这里选用的是一个波长为10米的方向不平顺，对应波长为12.5米的水平不平顺的逆相位复合不平顺。
表1： 轨道复合不平顺对行车安全指标的影响
计算方案
P
（kN） Q
（KN） Q/P △P/P acy
（g） ac△h
（g） 序号 △h
（mm） y
（mm）
1 0 10 128 30 0.24 0.15 0.10 0.05
2 0 20 156 65 0.46 0.41 0.27 0.10
3 0 30 186 78 0.76 0.64 0.40 0.11
4 -5 10 141 48 0.36 0.27 0.18 0.08
5 -5 20 166 72 0.49 0.49 0.27 0.10
6 -5 30 192 79 0.78 0.69 0.41 0.10
7 -10 10 154 56 0.40 0.38 0.20 0.10
8 -10 20 176 72 0.48 0.58 0.29 0.10
9 -10 30 199 80 0.79 0.76 0.42 0.10
10 -15 0 158 48 0.32 0.43 0.14 0.12
11 -15 10 169 60 0.41 0.52 0.21 0.11
12 -15 20 188 79 0.52 0.68 0.32 0.12
13 -20 0 174 53 0.34 0.59 0.16 0.13
14 -20 10 189 64 0.43 0.69 0.25 0.15
15 -20 20 203 81 0.54 0.79 0.34 0.17
评定标准 250 100 1.0 0.6 0.5 0.7
表中：△h ----水平不平顺值 3 y ----- 方向不平顺值
P ------ 轮轨垂向作用力
Q ------ 轮轴横向水平力
Q/P ------ 脱轨系数
△P/P ----轮重减载率
acy--------- 方向不平顺引起的水平加速度
ac△h ------- 水平不平顺引起的水平加速度
从表中可以看出，对轨道水平和方向逆相位复合不平顺安全限值起主控作用的动力学系数是轮重减载率，将轮重减载率静态指标控制为≤0.60，准静态指标控制为≤0.65，动态指标控制为≤0.80，脱轨系数动态指标控制为≤0.80。线路静态检查时轮重减载率超出0.60，动态超过0.08应及时整治线路设备。
按照轨道方向复合不平顺公式1，查表1，轮重减载率0.59对应的数据，只要满足△y =∣y―1.4△ h∣≤28mm，就可以保证轮重减载率 △P/P ≤0.6的安全条件。因此，△y =∣y―1.4△ h∣≤28mm为轨道复合不平顺的安全控制准则。
3、水平加速度复合
⑴、列车在轨向不良的直线段上运行时，会产生离心力，由于直线段未设置超高，使得列车产生了未被平衡离心力及水平加速度a：
a = v2 K
式中：V为列车运行速度
K为曲率1/R 4 直线方向不良线形接近于圆形，按照10米弦测量，得到水平加速度与未被平衡超高关系为a = h / 153，即1.53mm的超高值产生0.01m/s2的离心加速度。
⑵、当轨向与水平逆相位复合不平顺叠加时，引起的水平振动加速度值最大，此时的水平加速度为a，则
a = al + a2
式中 a1——水平不平顺引起的水平加速度。
a2——轨向不平顺引起的水平加速度；
根据a = h／153，得
a = hl／153 + h2／153= (h1+h2)／153 = h／153
式中 h = h1 + h2，称为相当水平不平顺复合总量。
h1——水平不平顺值
h2——轨向不平顺引起的相当水平值
当列车通过轨向不平顺的区段时，车体会倾向不平顺方向一侧，从而该侧车辆弹簧压缩而相当于增加了未被平衡离心力，轨检车在动态检测中测得的水平加速度也包含这个数值。
a实 =（ 1+β）a = 1.2 a
式中：β---弹簧附加系数，β=0.2
轨向与水平逆相位复合不平顺产生的水平加速度实值为：
a实 = 1.2 h／153 = 1.2(h1+h2)／153 = (h1+h2)／128
例如：列车运行速度为200 km／h的直线区段，采用10米弦量存在5 mm 5 轨向不平顺，6mm水平不平顺, 计算由此产生的水平加速度值：
直线上存在轨向5 mm不平顺，计算时采用圆形作为轨向不平顺的线形(见图2)。
f = 5mm，l = 10000/2 = 5000mm
R = l2 / 2f =50002 / 2*5 = 2500000mm = 2500m
式中 f——轨向(mm)
l——半弦长(mm)
R——曲线半径。 图2 轨向测算原理
当υ = 200km/m时，有
h 2 = 11.8v2 / R= 11.8×2002／25002 = 0.07552m≈75 mm
a = a1+a2 = (h1+h2)／128 = (75+6)／128 = 0.63m/s2 = 0.063 g
即列车速度为200Km/h时，直线区段有轨向5mm,水平6mm的复合不平顺，会产生0.063g的水平加速度，相当于存在8.1mm的未被平衡欠超高。
4、加强轨道复合不平顺的控制
要控制水平加速度出分，必须对轨向与水平逆相位复合不平顺加以关注，在直线地段要注意轨向不良是否存在逆相位水平不平顺，在曲线地段要注意是否存在欠超高。
《铁路线路修理规则》和《既有线提速200—250Km/h线桥设备维修规则》中规定，车体I--IV级横向加速度轨道动态几何尺寸容许偏差管理值分别为0.06g、0.10g、0.15g、0.20 g；轨向、水平轨道静态几何尺寸容许偏差管理值如表2所示。
表2 静态几何尺寸容许偏差管理值
项目 250km／h≥υmax>200km／200km／h≥υ160km／h≥υmax υmax≤120km／h 其他站线 6 h正线 max>160km／h正线 >120km／h正线 正线及到发线
作业
验收 经常
保养 临时
补修 限速标准 作业
验收 经常
保养 临时
补修 作业
验收 经常
保养 临时
补修 作业
验收 经常
保养 临时
补修 作业
验收 经常
保养 临时
补修
轨距(mm) +2
-2 +4
-2 +6
-4 +8
-6 +2
-2 +4
-2 +6
-4 +4
-2 +6
-4 +8
-4 +6
-2 +7
-4 +9
-4 +6
-2 +9
-4 +10
-4
水平(mm) 3 5 8 10 3 5 8 4 6 8 4 6 10 5 8 11
高低(mm) 3 5 8 11 3 5 8 4 6 8 4 6 10 5 8 1l
轨向(直线)
(mm) 3 4 7 9 3 4 7 4 6 8 4 6 10 5 8 11
三角坑
(扭曲)
(mm) 缓和曲线 3 4 6 8 3 4 6 4 5 6 4 5 7 5 7 8
直线和圆曲线 3 4 6 8 3 4 6 4 6 8 4 6 9 5 8 10
以V=200 km／h为例，水平加速度三级管理值为
a = 0.15g = 1.47 m／s2
a = (hl+h2)／128
h = h1+h2 = 128×a = 128×1.47 = 188 mm
查表，水平临时补修静态管理值为8 mm，考虑0～2 mm弹性下沉量，则h1 = 8--10mm，计算取h1 = 10 mm，则
h2 = 188一l0 = 178 mm
由h = 23.6υ2×f / l2得
f = 50002 h／（23.6×2002 ）≈ 5mm
考虑0～2 mm轨道弹性挤开量，对应的轨向控制值为5--3 mm，取3 mm。
即V=200 km／h时，若要控制车辆水平加速度小于III级超限，此地段水平不大于8mm,轨向不能大于3mm。
对于每一处这种类型的病害，都可以采用上述方法计算出轨向、水平最
铁路道岔水平不良和方向不良产生的原因与整治方法及预防措施
1 铁路道岔水平不良和方向不良产生的原因
与整治方法及预防措施
李 志 棚
道岔是把一条轨道分支为两条或两条以上轨道的设备，铁路机车车辆从一股轨道转入或跨越另一股轨道时，需设置道岔设备。道岔构造复杂、零件较多、过车频繁，技术标准要求高，是轨道设备的薄弱环节，其质量好坏，直接影响行车安全，发现和消灭病害是延长道岔使用寿命的关键所在，同时也是我们铁路职工的神圣职责。
一、道岔水平不良产生的原因分析：
一般道岔的岔枕上支承着四股钢轨，担负着直向和侧向两个方向的行车。通常，两个方向的行车密度是不会相同的有的甚至相差悬殊，这就是造成道岔上水平的变化有着不用的规律。影响道岔上水平变化的主要因素有：
1、由于两个方向的行车密度不同，造成同一根岔枕上机械磨损不一致
（1）主要行车方向为直向，则直股钢轨下的垫板因机械磨损而切入岔枕的深度普遍比行车较少的曲股严重，并且曲股两股钢轨产生吊板，尤其是导曲线上股最为显著。因为受荷载作用的钢轨下岔枕和枕下基础（道床）所产生的变形都比无荷载作用的钢轨大，而且无荷载作用的钢轨总是力图“阻止”受荷载作用钢轨的变形，因此当道钉没有把无荷载作用的钢轨和岔枕牢固的联结在一起，就会产生吊板，尤其是导曲线上股受直向两荷载作用钢轨的影响，吊板程度更为明显，严重时甚至会发生“担”道尺的现象，无法测量直股钢轨的水平。
曲股两钢轨行车虽较直股少，但经常行车时，曲股两钢轨产生吊板就少或不产生吊板。由于对岔枕和机械磨损程度不一致，其钢轨底面与直向钢轨的底面不会在一个平面上。这种情况，如进行岔枕单根抽换，未经磨损的岔枕顶面将与曲股两钢轨底面产生空隙，给养护作业造成麻烦。
在尖轨跟端，按爬坡式尖轨的构造，内直股应比外直轨高出6mm，但由于内直轨系接头部位，过车时冲击较大，因而垫板切入岔枕比外直股多，使6mm的构造高度无法保持，严重的可与外直股成水平，在这种情况下产生的水平超限，不能单纯地用起道方法来解决，因为起一股会影响另外相应两股的水平。

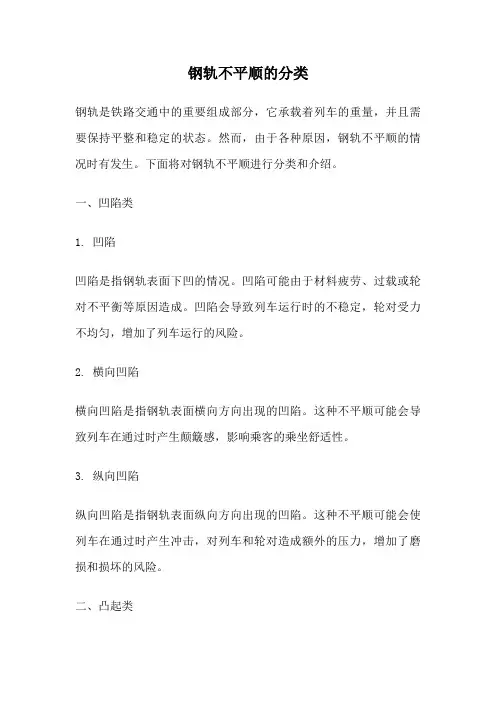

钢轨不平顺的分类
钢轨不平顺的分类
钢轨是铁路交通中的重要组成部分，它承载着列车的重量，并且需要保持平整和稳定的状态。然而，由于各种原因，钢轨不平顺的情况时有发生。下面将对钢轨不平顺进行分类和介绍。
一、凹陷类
1. 凹陷
凹陷是指钢轨表面下凹的情况。凹陷可能由于材料疲劳、过载或轮对不平衡等原因造成。凹陷会导致列车运行时的不稳定，轮对受力不均匀，增加了列车运行的风险。
2. 横向凹陷
横向凹陷是指钢轨表面横向方向出现的凹陷。这种不平顺可能会导致列车在通过时产生颠簸感，影响乘客的乘坐舒适性。
3. 纵向凹陷
纵向凹陷是指钢轨表面纵向方向出现的凹陷。这种不平顺可能会使列车在通过时产生冲击，对列车和轮对造成额外的压力，增加了磨损和损坏的风险。
二、凸起类
1. 凸起
凸起是指钢轨表面突出的情况。凸起可能由于轨道基础不均匀、超载、材料疲劳等原因引起。凸起会导致列车运行时的震动和颠簸，增加了列车脱轨的风险。
2. 横向凸起
横向凸起是指钢轨表面横向方向出现的突起。这种不平顺可能会导致列车在通过时产生冲击和颠簸，影响乘客的乘坐舒适性。
3. 纵向凸起
纵向凸起是指钢轨表面纵向方向出现的突起。这种不平顺可能会导致列车在通过时产生颠簸感，对列车和轮对造成额外的压力，增加了磨损和损坏的风险。
三、其他类
1. 斜坡
斜坡是指钢轨表面出现的倾斜情况，不同于凹陷和凸起的局部不平顺。斜坡可能由于地基沉降、材料疲劳等原因引起。斜坡会导致列车运行时的不稳定，轮对受力不均匀，增加了列车脱轨的风险。
2. 磨损
磨损是指钢轨表面因为长期使用而产生的磨损情况。磨损可能由于轮轨摩擦、超载等原因引起。磨损会导致钢轨表面不平整，增加列车运行时的震动和颠簸，降低行车的安全性和乘坐舒适性。
3. 脱轨
脱轨是指列车在行驶过程中从轨道上脱离的情况。不平顺的钢轨是导致脱轨的重要原因之一。脱轨会对列车和乘客的安全造成严重威胁，因此钢轨的平整和稳定十分重要。
铁路线路晃车原因分析及整治
铁路线路晃车原因分析及整治
摘要：铁路线路设备是铁路运输的基本设备，是保障列车的平稳、安全运行的基本要求。铁路工务部门在日常作业中，晃车现象十分普遍，本文就产生晃车现象的原因进行探讨研究，并提出针对性的整治措施。
关键词：晃车原因、分析、整治措施。
引言
铁路线路由于载重、速度的不断提升，列车车辆对铁道线路冲击力同比增加，导致线路病害的产生周期缩短，线路晃车现象越来越多。为了科学指导线路维修、掌握线路状态。工务主管部门在机车上安装了车载式晃车仪，工务段在登乘机车检查方面增加了人工添乘及便携式添乘仪检测次数，组织专业人员针对大量动态监测数据及现场静态，情况进行认真分析，及时发现问题产生的原因并采取针对性措施，确保了列车安全平稳运行。
1. 线路晃车产生的原因
产生晃车的原因很多，几何尺寸不良、钢轨轮廓不良、结构性病害都可能产生晃车，科学、准确分析、找出病害原因，才对有针对性地制定整治方案提供重要、有效的依据。晃车的实质用物理学解释是共振。机车或车辆以某个速度运行，通过不利条件下的线路时，产生上下、左右振动，在一定速度下线路使列车振动频率同机车的自振频率相同，产生共振，引起晃车。有资料证明，其危害大小与幅值、变化率成正比，与波长成反比。
共振的振源是轨道不平顺引起的。铁路工务部门的养护作业就是要消灭、减小轨道的不平顺，所以在这里只讨论轨道不平顺引起的晃车。
1. 线路晃车的产生的原因分析
2.1在动态监测数据上分析晃车原因 几何尺寸不良分析:几何尺寸不良结合轨检车图幅分析（注意对轨检车图幅应用，带着问题去现场查找病害）
a.轨向与水平逆向复合病害
轨向与水平逆向复合不平顺是指在同一地点，同时存在水平、轨向，且水平较低股轨向向外(相当于曲线反超高)，如下图所示：
轨向与水平逆向复合不平顺示意图
该种病害引发的晃车最为严重，且对行车安全威胁较大，它等同于曲线形成反超高，列车通过该处病害地点时产生两个向左的加速度。
高速条件下轨道不平顺有关知识.
高速条件下轨道不平顺有关知识
轨道不平顺是指轨道的几何形状、尺寸和空间位置相对其正常状态的偏差。凡是直线轨道不平、不直，对轨道中心线位置和高度、宽度正确尺寸的偏差；曲线轨道不圆顺，偏离正确的曲线中心线位置或正确的超高、轨距及顺坡变化数值，通称为轨不平顺。
一、轨道不平顺的分类
轨道不平顺对机车车辆在空间三维方向上的激扰作用，可分为垂向、横向和复合（垂向与横向复合）不平顺三类。
图例垂向、横向轨道不平顺示意图
1、垂向轨道不平顺：高低不平顺、水平不平顺、扭曲不平
顺、轨面短波不平顺、钢轨轨身垂向周期性不平顺等。
高度不平顺是指轨道沿钢轨长度方向，在垂向上的凹凸不平。
水平不平顺是指轨道沿轨道各个横向截面上左右两股钢轨轨顶面高差的波动变化。
扭曲不平顺是指左右股钢轨轨顶面相对于轨道标准平面的扭曲，用相隔一定距离（国际称作用距离）的两个横截面的水平幅值的代数差度量。
轨面短波不平顺是指钢轨轨顶面沿长度方向上的长度较短范围内的不平顺，包括轨面不均匀磨耗、波纹磨耗、擦伤、剥离掉块、焊缝不平、接头错牙等钢轨表面不平顺。
钢轨轨身垂向周期性不平顺是指钢轨在扎制校直过程中，由于扎锟等影响造成轨身垂向周期性的弯曲变形。
2、横向轨道不平顺：轨道方向不平顺、轨距偏差、轨身横向周期性不平顺等。
轨道方向（轨向）不平顺是指轨头作用边沿钢轨长度方向的横向凹凸不平顺，相对于轨道中心线，可分左股和右股钢轨方向不平顺。
轨距偏差是指轨道同一横截面，在轨顶面下16mm 处，左右两根钢轨之间的最小内侧距离相对于标准轨距的偏差。
钢轨轨身横向周期性不平顺是指钢轨在扎制校直过程中产生的轨身横向周期性弯曲变形。
3、复合不平顺
复合不平顺是指在轨道同一位置或在影响机车车辆系统性能的长度范围内，共同存在垂向和横向轨道不平顺，形成的双向不平顺；存在两个以上垂向或横向不平顺，形成的单向的叠加不平顺。对行车影响较大的主要有轨向与轨向逆相位复合不平顺、轨向与水平的逆相位不平顺、轨向与轨距的逆相位复合不平顺、水平与轨距

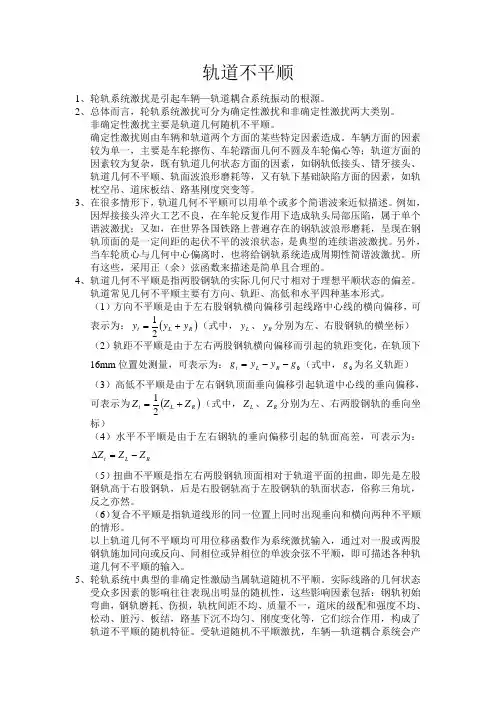

轨道不平顺
轨道不平顺
1、轮轨系统激扰是引起车辆—轨道耦合系统振动的根源。
2、总体而言，轮轨系统激扰可分为确定性激扰和非确定性激扰两大类别。
非确定性激扰主要是轨道几何随机不平顺。
确定性激扰则由车辆和轨道两个方面的某些特定因素造成。车辆方面的因素较为单一，主要是车轮擦伤、车轮踏面几何不圆及车轮偏心等；轨道方面的因素较为复杂，既有轨道几何状态方面的因素，如钢轨低接头、错牙接头、轨道几何不平顺、轨面波浪形磨耗等，又有轨下基础缺陷方面的因素，如轨枕空吊、道床板结、路基刚度突变等。
3、在很多情形下，轨道几何不平顺可以用单个或多个简谐波来近似描述。例如，因焊接接头淬火工艺不良，在车轮反复作用下造成轨头局部压陷，属于单个谐波激扰；又如，在世界各国铁路上普遍存在的钢轨波浪形磨耗，呈现在钢轨顶面的是一定间距的起伏不平的波浪状态，是典型的连续谐波激扰。另外，当车轮质心与几何中心偏离时，也将给钢轨系统造成周期性简谐波激扰。所有这些，采用正（余）弦函数来描述是简单且合理的。
4、轨道几何不平顺是指两股钢轨的实际几何尺寸相对于理想平顺状态的偏差。轨道常见几何不平顺主要有方向、轨距、高低和水平四种基本形式。
（1）方向不平顺是由于左右股钢轨横向偏移引起线路中心线的横向偏移，可表示为：RLtyyy21（式中，Ly、Ry分别为左、右股钢轨的横坐标）
（2）轨距不平顺是由于左右两股钢轨横向偏移而引起的轨距变化，在轨顶下16mm位置处测量，可表示为：0gyygRLt（式中，0g为名义轨距）
（3）高低不平顺是由于左右钢轨顶面垂向偏移引起轨道中心线的垂向偏移，可表示为RLtZZZ21（式中，LZ、RZ分别为左、右两股钢轨的垂向坐标）
（4）水平不平顺是由于左右钢轨的垂向偏移引起的轨面高差，可表示为：RLtZZZ
（5）扭曲不平顺是指左右两股钢轨顶面相对于轨道平面的扭曲，即先是左股钢轨高于右股钢轨，后是右股钢轨高于左股钢轨的轨面状态，俗称三角坑，反之亦然。
浅谈铁路线路晃车原因及整治
浅谈铁路线路晃车原因及整治
摘要：随着社会和经济的发展，我国的交通运输业得到了飞速的发展，而由于它所具有的一系列优势，使得铁路运输业越来越受到人们的欢迎。在轨道交通中，线路维护的好坏直接关系到列车的行车安全、平稳、舒适。因此在今天，如何正确地解决列车运行中的晃车问题，就成了铁路维修工作中的一个关键问题。在这篇文章中，笔者就铁道车辆晃动问题的处理方法进行了深入的探讨和研究。
关键词：轨道交通；晃车原因；治理对策
一、基本情况
为保证列车运行的安全性，铁路工务系统通过一套有效的方法来处理故障，改善线路的设备品质。晃车是整治线路和器材的主要环节。晃车是列车在行驶过程中，因线路持续的周期性不平滑所造成的强迫振动而造成的车身摇摆。晃车是铁道工程施工中普遍存在的一种问题，它表明火车对线路的拉力增大，对线路的破坏能力增大，并造成严重的颠簸，对行车具有严重的危害性。
二、铁路线路抖动成因分析
(一)线路成因
为更精确地监测列车运行过程中的晃动，现有的列车均装有晃车器，其工作原理是根据列车车身的震动加速度来判断列车运行状况。汽车车身的纵向振动和横向的加速度是汽车结构的主要影响因子。
1.车身纵向加速的影响因素
引起列车纵向振动加速的主要因素有：线路几何形状差（例如：水平不平、轨面波磨损、焊头不良）、接头综合状态不良（如大轨缝、空吊低塌、轨头脱落、马鞍磨耗、轨枕失效等）、道床弹性不良或不匀（如板结、翻浆、冒泥、桥梁两端、道口和道口两端、隧道、新老路基交界、路堤与路堑交界等）及各种问题的发生。
2.车身横向加速的影响因素
对列车车身横向振动的加速度有以下几种因素：分叉区持续小角度、钢轨刚性弯曲、管口、轨距偏差、轨道直线断面不均匀磨损、横向和横轨反向组合不平、曲线高度设定与实时转速不符（例如超低；超高压），导线的构造状况（例如扣件脱落，松动，扣件扭转不均匀，枕木失效，翻浆冒土等），以及各种故障的发生。
(二)管理原因
评判高铁轨道短波不平顺病害的轨道冲击指数法
评判高铁轨道短波不平顺病害的轨道冲击指数法
高铁轨道是现代交通运输的重要组成部分，而轨道的平整度对高铁运行的安全性和舒适度有着至关重要的影响。轨道短波不平顺病害是指在高速行驶过程中，轨道上存在的一种特殊的行车振动，它会对列车的运行产生不利影响。为了评判和控制这种病害，轨道冲击指数法被提出并广泛应用。
轨道冲击指数法是一种基于轨道加速度来评判轨道短波不平顺病害的方法。具体而言，它通过测量轨道上不同位置的加速度，分析加速度的波动情况，从而评估轨道的平整度。这种方法不仅考虑了轨道表面的几何形状，更重要的是考虑了列车行驶过程中的动力学要素，是一种较为全面和科学的评判方法。
轨道冲击指数法的基本原理是利用振动信号分析技术，将测得的轨道振动信号转换成频域信号，通过对信号的特征参数进行处理，得到轨道冲击指数值。这个数值可以用来反映轨道短波不平顺病害的严重程度。一般来说，轨道冲击指数值越大，表示轨道的平整度越差，轨道短波不平顺病害越严重。
要进行轨道冲击指数的评判，首先需要采集轨道振动信号。这个过程通常通过在高铁轨道上安装振动传感器来完成，传感器可以实时监测轨道的振动情况，并将信号传输到数据采集系统中。数据采集系统会对信号进行处理和分析，得到轨道振动频谱，然后根据频谱结果计算轨道冲击指数。
通过轨道冲击指数的评判，可以有效地掌握轨道短波不平顺病害的发生和发展情况，从而采取相应的维护和修复措施。例如，在评判结果比较严重时，可以对轨道进行磨削或重新修整，以提高轨道的平整度。此外，轨道冲击指数的长期监测和评估，还可以为轨道维护和运营提供重要的数据支持，有助于延长轨道的使用寿命和提高高铁运行的安全性和稳定性。
尽管轨道冲击指数法在评判高铁轨道短波不平顺病害上具有一定的优势和可行性，但仍然存在一些局限性。首先，轨道冲击指数法只评判了轨道短波不平顺病害的严重程度，对于病害的具体原因并没有进行深入分析。其次，评判结果受到多种因素的影响，包括列车速度、轮轨间隙、轮对磨损等，这些因素可能导致评判结果的误差。最后，轨道冲击指数法需要大量的振动传感器和数据处理设备的支持，对于一些资源有限的地区来说，使用该方法可能存在一定的困难。
轨道施工质量通病及维修方法
轨道施工质量通病及维修方法
我折腾了好久轨道施工质量通病及维修方法这事儿，总算找到点门道。
轨道施工啊，经常会碰到的质量问题就是轨道不平顺。我刚开始发现的时候，就想简单调整一下，我以为就是局部的小问题。我试过在不平顺的地方加垫片，结果这根本不是长久之计，没几天就又出现问题了。后来我才明白，轨道不平顺可能是因为铺设的时候基础没打牢。这就像是盖房子，地基本来就不稳，那房子肯定容易出问题啊。所以要从根本上解决，得检查轨道下面的道床，如果道床的密实度不够，就要重新夯实，或者补充道砟。
还有一个通病就是钢轨磨损。我最早看到钢轨有点磨损，就随便拿了些润滑剂在上面涂，觉得这样能减少摩擦。可哪知道这就是个瞎办法。钢轨磨损原因特别复杂。有一次我仔细观察，发现部分磨损是因为列车转向的时候压力不均匀，这就叫侧向力。这个时候，单纯涂润滑剂是不行的。对于磨损不太严重的钢轨，得用那种专业的打磨设备进行小范围的打磨，就像咱们磨刀一样，把不平整的地方去掉。
轨道连接部位也容易出问题。我遇到过连接螺栓松动的情况。刚开始我发现松动，就拧紧完事。但老是频繁松动，搞得我很头疼。后来我想，这可能是每次列车经过都会产生震动，光拧紧肯定不管用。我就想到在螺栓上加上弹簧垫圈，这样就能利用弹簧垫圈的弹性来缓冲震动，减少螺栓松动的概率。不过我也不太确定这个方法是不是对所有的轨道连接部位都适用，毕竟不同的轨道环境和列车载重等因素可能会有影响。
另外，有时候轨道存在裂缝。我试过自己拿胶水去粘，这真的是特别傻的方法。其实裂缝产生的原因可能很多，像应力集中啦，钢材疲劳啦。对于小裂缝有专门的修补胶，但是大的裂缝可能就要把有问题的钢轨部分换掉了，就像咱们衣服破了个大口子，补丁补不住就只能换新的布料了。反正处理轨道质量通病真是个细心又需要技术的活，一直在摸索，也一直在学习呢。还有啊，轨道的防腐也很重要，如果防腐没做好，整个轨道的使用寿命都会大大缩短。我正在研究怎么能又简单又有效的做好防腐，等我再有成果了，再跟你们分享。
充分利用轨检车数据及图纸
1
充分利用轨检车数据及图纸
及时消灭线路病害创建高平顺线路
伴随我国铁路第 五 次提速的顺利完成，我段管内铁路已普遍提 速至
160km/h。随着列车速度的提高，原有的管理方式、检测方式、 作业方式难以与 快速铁路对线路高平顺性的要求相适应。为适应快 速铁路对线路高 平顺性的要求，就需要我们提高对轨检车数据及图 纸的利用。我国 高 速铁路技术已获突破性进展，秦沈客运专线已经 建成，试验段时 速已达 321.5km/h 。伴随我国既有线的继续提速以及 新型高速客运专 线相继建成，就需要我们及早掌握利用轨检车数据 及图纸，及时消 灭线路病害作业方式，为将来管理、维修更高运营 速度线路作准备 。
铁路轨道支承在
密 实度和弹性都很不均匀的道床和路基上 ,
却要 承受很大的随机
均匀残余变形。 进行养护维修， 术性很强，花费 很难做好线路维 修工作。
一、轨道不平顺
（一）轨道不平顺的分类
1. 轨道不平顺按 对车辆激扰方向区分
⑴. 垂向轨道不平顺 （高低、水平、三角坑、轨面短波不平顺、 新轨垂向周期性 不平顺）
⑵. 横向轨道不平顺 （轨向、轨距、新轨横向周期性不平顺）
⑶. 复合不平顺（方向水平逆向复合、曲线头尾的几何偏差）
2. 轨道不平顺按波长区分
波长类型 波长范围 幅值范围 不平顺种类 主要危害
短波 数毫米至数
拾毫米 0.1-2.0mm 轨面擦伤、剥离、
波纹磨耗、焊缝 轮轨动作用力、
噪声，设备寿命
运营成本 数百毫米 0.1-3.0mm 波浪形磨耗、轨枕间距
中波 2 至 3.5 米
周期性 0.1-3.0mm 新轨本身不平顺 快速、高速车振
动舒适性
3 至 30 米
非周期性 1.0-50.0mm 高低、轨向、扭曲、水
平、轨距 安全、平稳、舒
适性，运营成本
长波 30 至 200
米 1.0-100.0mm 路基道床不均匀沉降，
中跨桥梁挠曲变形，桥
梁、隧道头尾刚度差异 快速、高速列车
铁路线路轨道动态几何不平顺容许偏差管理值
铁路线路轨道动态几何不平顺容许偏差管理值
第6.3.1条 轨道动态几何不平顺容许偏差是指动态条件下轨道几何不平顺值与标准值的偏差，主要通过轨道检查车或综合检测列车进行检测，按线路允许速度进行评价。动态几何不平顺容许偏差管理分为局部峰值管理和区段均值管理。
第6.3.2条 检测项目。
轨道几何不平顺动态检测项目包括高低、轨向、轨距、水平、三角坑、复合不平顺、轨距变化率、车体垂向振动加速度、车体横向振动加速度等。
第6.3.3条 局部峰值管理。
局部峰值动态评价采用四级管理：Ⅰ级为日常保持标准，Ⅱ级为计划维修标准，Ⅲ级为临时补修标准，Ⅳ级为限速标准。各级容许偏差管理值见表6.3.3。
轨道动态几何不平顺容许偏差管理值 表6.3.3
项目 160 km/h＜υmax正线 120 km/h＜υmax≤160 km/h 正线 80 km/h＜υmax≤120 km/h正线 υmax≤80 km/h正线
Ⅰ级 Ⅱ级 Ⅲ级 Ⅳ级（限速Ⅰ级 Ⅱ级 Ⅲ级 Ⅳ级（限速120km/h） Ⅰ级 Ⅱ级 Ⅲ级 Ⅳ级（限速Ⅰ级 Ⅱ级 Ⅲ级 Ⅳ级（限速160km/h） 80km/h） 45km/h）
高低(mm) 1.5～42m 5 8 12 15 6 10 15 20 8 12 20 24 12 16 24 26
1.5～70m 6 10 15 — — — — — — — — — — — — —
轨向(mm) 1.5～42m 5 7 10 12 5 8 12 16 8 10 16 20 10 14 20 23
1.5～70m 6 8 12 — — — — — — — — — — — — — 轨距(mm) +4
-3 +8
-4 +12
-6 +15
-8 +6
-4 +10
-7 +15
-8 +20
-10 +8
-6 +12
-8 +20
-10 +23
-11 +12
-6 +16
-8 +23
-11 +25
