斜拉索主塔锚固区局部应力分析
斜拉索主塔锚固区局部应力分析
摘要：斜拉桥索塔锚固区域结构复杂、受力集中，是控制设计的关键部位。了解锚固区域在斜拉索作用下的应力分布情况十分重要。对某斜拉桥索塔锚固区建立有限元模型，并对其在环向预应力作用下和成桥状态下应力进行计算分析，得出索塔锚固区应力状态并提出一些建议。
关键词：斜拉桥索塔锚固区局部应力分析
中图分类号：tu74 文献标识码：a 文章编号：
1 项目概况
主桥采用独塔双柱双跨双索面预应力混凝土斜拉桥，墩塔梁固结体系，跨径组合为2×110m，桥面标准宽度为23.2m（拉索区为23.6m）。采用双边主梁截面，边主梁采用箱形断面，边主梁最低点高2.6m。主塔墩总高为66.7m（塔座以上）。上塔柱为2根一字型，主梁以上塔高51.6m，箱型断面，下塔柱采用倒梯形结构形式。
图1计算区域示意图
图21/4塔柱σ1应力云图
图3s17拉索锚块上缘截面σy应力云图
2模型建立
2.1 节段选取
主塔在锚固段沿高度方向共有斜拉索17对，锚固段塔高约30米，全塔高度在梁上部分为51.6米。由于索力分布为上大下小，
且与水平面夹角度数分布为上小下大，这样造成斜拉索对塔的水平作用分力分布规律为上大下小，考虑到仅选取部分节段能够满足计算精度要求，因此选取主塔塔顶段索力最大五对索范围（斜拉索编号为s13～s17和s13’～s17’，高度方向共10m段）建立有限元模型。笔者采用大型通用有限元软件ansys对索塔节段建立模型，分析了其在张拉预应力工况、运营阶段最不利工况下的应力分布情况，并得出了一些有益的结论。
2.2 相关参数选取
建模过程中采用solid45单元来模拟混凝土，link8单元模拟预应力钢束，shell181单元模拟垫板和索孔套管，模型节点总数为58239个，单元总数为292168个，采用降温模拟环形预应力，等效面荷载模拟拉索荷载。在模型中没有考虑普通钢筋的影响，且认为结构处于线弹性状态。混凝土的弹性模量、泊松比以及容重根据设计值分别取3.55×104 mpa，0.2和25 kn/m3。
2.3 荷载与约束的模拟
根据整体计算结果，拟定选取索塔锚固段局部分析的边界条件。塔底采用固结方式，拉索力采用等效面荷载方式施加到锚垫板，钢绞线有效应力考虑预应力损失，按照控制应力的0.70倍取为976.5mpa，单根斜拉索索力如表1.1所示。
表1.1 斜拉索索力表
2.4 计算结果
根据圣维南原理，计算结果中仅阐述s14拉索锚固区及其以上区域，计算了模型在张拉预应力工况以及运营最不利工况下的受力情况，并对17号拉索节段的锚固区域附近一些关键区域和截面的应力分布情况进行了分析。
2.4.1 预应力张拉工况
通过对预应力张拉工况的计算，得出分析截段锚块和塔身各构件的应力状况，如下图所示。
图2给出了1/4模型区域第一主应力云图，结构大部分区域均处于1.50mpa左右的拉应力状态，大于2mpa的拉应力仅出现在锚块上缘与塔壁接触a处，该处由于锚块处截面突变，容易导致截面处应力应力传递路径不平顺，而产生应力集中的现象，设计中需要重点关注，加强构造配筋。
图3给出了s17拉索锚块上缘处桥塔水平切面应力云图，该截面塔身处于0.5mpa左右的拉应力状态，拉应力向塔身内侧逐渐增大，在锚块位置出现最值，约为4.49mpa。预应力钢束的四个弯折点内侧应力值明显大于外侧值，内外侧应力分布不均匀，与钢束弯折半径有关，建议增大弯折半径，并在该区域范围布置钢筋网，以使应力分布更均匀。预应力钢束的塔外侧锚固端有明显应力集中，应按预应力钢束锚头相应构造加强。
2.4.2 使用阶段极限状态
通过对使用阶段极限状态的计算，得出分析截段锚块和塔身各构件的应力状况，如下图所示。
图4塔柱σ1应力云图
图5 s17拉索锚块上缘截面σ1应力云图
图4给出了1/4模型区域第一主应力云图，结构大部分区域均处在-1.0~1.0mpa的应力范围内，在锚块与塔壁交接局部区域出现2.0mpa左右的拉应力，锚块上缘与塔壁接触处拉应力较大约为4.0mpa。最大压应力出现在锚垫板下方，应力值约为17.3mpa。
图5给出了s17拉索锚块上缘处截面应力云图，从图中可以看出：塔板在该截面内大部分区域拉应力水平较低，值约为0.3mpa，靠近塔壁内侧约50cm范围内，出现一个环形拉应力区域，大小约为1.0mpa，拉应力最大值出现在s17号索锚块顶端与塔壁交接位置，大小为4.0mpa。整个区域压应力水平均不高，在与锚块相连的塔壁压应力约为4.0mpa，侧壁基本处于0.5mpa压应力状态。从本截面所示结果可知，环向预应力提供了足够的预压力，可以平衡斜拉索对非锚固侧塔壁产生的拉应力。
3 结论与建议
本文针对索塔和索塔锚固区进行计算分析得出如下结论：
（1）每根预应力钢束的弯折点附近出现明显应力集中现象，拉应力极值约5mpa，与钢束弯折半径有关，建议增大弯折半径，并在该区域范围布置钢筋网，以使应力分布更均匀。
（2）环向预应力钢束起终点预应力损失较大，建议采用低回缩预应力钢束等措施减小短钢束的预应力损失，且预应力钢束的塔外侧锚固端有明显应力集中，应按预应力钢束锚头相应构造加强。
（3）斜拉索锚块上缘与塔壁的结合处局部区域竖向拉应力水平较高，该区域加强竖向抗拉钢筋的配置，做好构造处理防止开裂，影响结构的整体受力性能。
（4）索塔节段模型在斜拉索力和预应力共同作用下，受力较为合理，虽然局部存在应力集中现象，但影响范围不大，可通过构造处理得以改善。
参考文献：[1]卓卫东等．预应力混凝土桥塔斜索锚固区空间应力分析[j]．同济大学学报，1999,27(2)：203~206．
[2]刘长海. 大跨度斜拉桥索塔锚固区有限元仿真分析[j]. 山西建筑，2010,(29):308~309
[3]庄守明，孙明强等. 斜拉桥索塔锚固区空间应力分析[j].
北方交通，2010,(5):61~63
[4]粱柱．叶贵如．跨金华江斜拉桥锚固区应力仿真分析[j]．铁道建筑．2004,(11)：8~11．
独斜塔锚固区受力分析
总第２５３期 ２０１２年第４期 交通科技 Ｔｒａｎｓｐｏｒｔａｔｉｏｎ Ｓｃｉｅｎｃｅ ８Ｌ Ｔｅｃｈｎｏｌｏｇｙ Ｓｅｒｉａｌ Ｎｏ．２５３ Ｎｏ．４ Ａｕｇ．２Ｏ１２
独斜塔锚固区受力分析
吴进来
（中国市政工程西北设计研究院有限公司 武汉４３００５６）
摘 要我国斜拉桥中大部分采用预应力混凝土索塔。索塔锚固区域结构受力复杂，是设计的关 键。某大桥采用独斜塔，主、边跨非对称布置斜拉索结构。文中采用有限元方法对某大桥主塔锚 固区进行了受力分析，以根据应力大小指导钢束配制。 关键词 预应力混凝土独斜塔索塔锚固区 有限元
我国已建斜拉桥梁中，普遍采用预应力混凝 土桥塔。主塔锚固区是把主梁内力通过斜拉索传 递到主塔的关键环节，通常在索塔锚固区布置预 应力束以平衡斜拉索的强大拉力。塑料波纹管的 广泛运用和真空压浆技术的成熟为小半径Ｕ形 预应力钢束提供了有利的条件。 某大桥桥型为斜独塔单索面斜拉桥，孔跨布 置为６Ｏ ｉｎ＋６５ ｍ＋２２０ ｍ，主桥长３４５ ｍ。边跨 设一个辅助墩。斜拉索按单索面布置，每个索面 布置２根斜拉索。其中边跨布置８对索，主跨布 置ｌ５对索；边、主跨索距均为１２．０ ｉｎ。 主塔布置在中央分隔带，采用钢筋混凝土结 构，箱形截面。塔高约９８ ｍ（距桥面以上），主塔 纵向倾斜角为７５。，塔顶截面横向宽３５０ ｃｍ，梁底 截面横向宽为５００ ｃｍ；塔顶截面纵向宽５００ ＣＩＩＩ， 至主梁顶面线性加宽至１ ０００ ｃｍ。主塔纵向壁厚 １４０ ｃｍ，横向壁厚７０ ｃｍ。 主塔索锚区采用混凝土锚块构造，塔壁四周 布置环向预应力。预应力分为Ｕ形束和直线束２ 类，其中：Ｕ形束采用１５－９、１５－１２和１５一ｌ５钢绞 线；直线束采用１５—９、１５—７钢绞线。钢束沿塔柱 中心线径向布置，ｕ形束均采用两端张拉，直线 束均为一端张拉。主桥全桥模型见图ｌ。
图１主桥全桥模型
收稿日期：２Ｏ１２一Ｏ５—０２ １计算模型

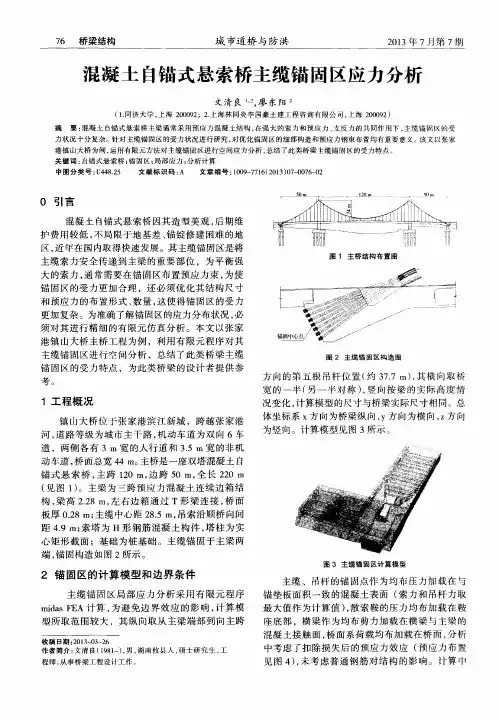

混凝土自锚式悬索桥主缆锚固区应力分析
７６ 桥梁结构 城市道桥与防洪 ２０１３年７月第７期
混凝土自锚式悬索桥主缆锚固区应力分析
文清良 ｚ，廖东阳０ （１．同济大学，上海２０００９２；２．上海林同炎李国豪土建工程咨询有限公司，上海２０００９２）
摘要：混凝土自锚式悬索桥主梁通常采用预应力混凝土结构，在强大的索力和预应力、支反力的共同作用下，主缆锚固区的受 力状况十分复杂。针对主缆锚固区的受力状况进行研究，对优化锚固区的细部构造和预应力钢束布置均有重要意义。该文以张家 港镇山大桥为例，运用有限元方法对主缆锚固区进行空间应力分析，总结了此类桥梁主缆锚固区的受力特点。 关键词：自锚式悬索桥；锚固区；局部应力；分析计算 中图分类号：Ｕ４４８．２５ 文献标识码：Ａ 文章编号：１００９～７７１６（２０１３）０７—００７６—０２
０引言
混凝土自锚式悬索桥因其造型美观，后期维
护费用较低，不局限于地基差、锚锭修建困难的地
区，近年在国内取得快速发展。其主缆锚固区是将
主缆索力安全传递到主梁的重要部位，为平衡强
大的索力，通常需要在锚固区布置预应力束，为使
锚固区的受力更加合理，还必须优化其结构尺寸 和预应力的布置形式、数量，这使得锚固区的受力
更加复杂。为准确了解锚固区的应力分布状况，必
须对其进行精细的有限元仿真分析。本文以张家
港镇山大桥主桥工程为例，利用有限元程序对其
主缆锚固区进行空间分析，总结了此类桥梁主缆
锚固区的受力特点，为此类桥梁的设计者提供参
考。
１工程概况
镇山大桥位于张家港滨江新城，跨越张家港
河，道路等级为城市主干路，机动车道为双向６车
道，两侧各有３ ｍ宽的人行道和３．５ ｍ宽的非机
动车道，桥面总宽４４ ｍ。主桥是一座双塔混凝土自
锚式悬索桥，主跨１２０ ｍ，边跨５０ ｍ，全长２２０ ｍ
（见图１）。主梁为三跨预应力混凝土连续边箱结
构，梁高２．２８ ｍ，左右边箱通过Ｔ形梁连接，桥面
板厚０．２８ ｍ；主缆中心距２８．５ ｍ，吊索沿顺桥向间

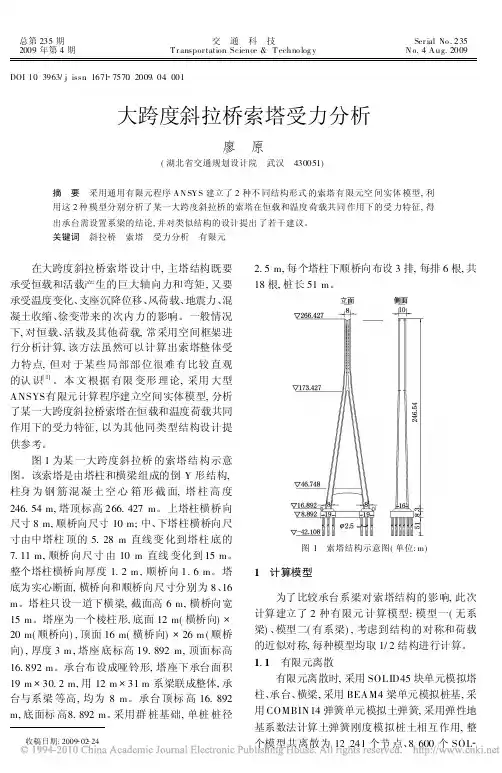

大跨度斜拉桥索塔受力分析_廖原
