路基边坡防护工程设计方案
. . .
.
专业资料 精心整理 目 录
一、编制依据 ...................................................... 1
二、工程概况 ...................................................... 1
三、施工方法 ...................................................... 2
3.1、液压喷草（植灌）防护施工 ..................................... 2
3.2、拱形骨架喷草（植灌）防护施工 ................................. 4
四、注意事项 ..................................................... 7
五、施工质量要求 ................................................. 7
六、质量保证措施 ................................................. 9
七、施工安全 .................................................... 10
7.1、综合安全保证措施 ............................................ 10
7.2、施工现场安全技术措施 ........................................ 10
7.3、防触电措施 .................................................. 11
7.4、防止滑坡措施 ................................................ 11
八、文明施工 .................................................... 11
. . .
.
专业资料 精心整理
路堤边坡防护工程施工方案
一、编制依据
1、**********工程施工招标文件；
2、福建省交通规划设计院设计的《**********》两阶段施工图设计文件（文件编号：20120004）；
3、《福建省高速公路施工标准化管理指南》；
4、《公路工程路基施工技术规范》（JTG F10-2006）；
5、本合同段实施性施工组织设计；
6、现行有关技术规程、规则及标准及现场实际情况。
二、工程概况
104国道连江至晋安段改线工程采用一级公路兼具城市道路标准建设，设计速度80km/h，第一段（即本标段）起于福州市连江县琯头镇西兴村，新建琯头岭大桥，沿沈海高速基本平行布设，上跨沈海高速琯头互通匝道，终于琯头镇规划的竹岐路，路线全长约3.6km，按80km/h双向六车道的一级公路标准设计，路基宽度为32米，本路段全部位于连江县境内。
标段全线共设桥梁2座: 琯头岭互通主线桥，桥长879.49m；山兜高架桥，桥长2486.59m；匝道桥2座，桥长247m；箱涵共1道；主线路基236.4m,青芝路进出口匝道的路基分别为22m，30.2m。本工程是一个集路基、桥梁、涵洞综合性较强的项目，桥梁占线路总长度的93%、路基占7%。
依据本段路基的填土高度，此段路基工程边坡防护型式主要有拱形骨架喷草（植灌）、液压喷草（植灌）2种防护类型，且撒播草灌籽防护采用湿法喷播植草防护。路基主要以填方施工为主，施工采取防护紧跟的施工方案。 . . .
.
专业资料 精心整理 三、施工方法
3.1、液压喷草（植灌）防护施工
考虑到边坡的高度，针对青芝路进出口匝道路基坡防护采用液压喷草（植灌）。起始桩号为（GK0+80~GK0+102;LK0+269.2~LK0+300）。施工工艺如下图：
主要材料如下表：
材料 草灌籽 8#铁线 30克/m2无纺布
用量 18kg 435m 937m2
工法要求如下：
1、坡面平整及清理：坡面应顺直、圆滑、平整且稳定，将坡面不稳定的石块或杂物清除，不得有松石、危石，边坡修整后凸出或凹进均不应大于10cm。对于不利于草种生长的坡面应先填厚度不小于10cm的园土，并用水润湿让其自然沉降至稳定。
2、液压喷播种子：把水加到物料罐的1/3处，打开循环压力泵，加入木纤维、草籽进行循环搅拌，随着罐内水量加大再加入粘合剂和保水剂进行搅拌。罐内水坡面平整和清理
液压喷播种子
覆盖无纺布
养护 移植容器苗 液压喷播机种子的拌合 . . .
.
专业资料 精心整理 加满后，加入肥料，将罐内的浆料持续搅拌5～10分钟。保水剂应充分吸收水分后待用。喷播时，由高向底进行喷播，握紧喷头，左、右方喷洒，喷洒幅宽5～6m，幅高1m，喷播接茬时应压茬40cm。喷下的种子泥浆应当具有良好的附着力及明显的颜色，不遗漏、不重复且均匀。
3、覆盖无纺布：喷播后当天应及时覆盖无纺布，从上到下平整覆盖，坡顶延伸30cm用土压住；两幅相接叠加10cm，然后用竹筷或8#铁线做成“U”型钉进行固定，固定间距100cm。待草长到5～6cm或2～3片叶时，揭去无纺布，揭布前应控水，揭布后及时补水，最好选在下午3点后揭布。无纺布扯下后，应组织人员及时收集，不得遗漏在现场。
4、养护：喷播1～2天后开始养护，养护初期应让坡面保持湿润状态，初期养护时间为45～60天，以每天浇水为主，早晚各一次，早晨养护时间应在10点以前完成，晚上养护在下午4点后开始，避免在强烈阳光下进行喷水养护，以免造成生理性缺水和诱发病虫害。待草长到10cm以上时靠自然降水，但如果连续高温干旱时间超过5天，应安排浇水。初期主要拔除杂草，后期再开春和入冬前视草的长势进行施肥。
5、移植容器苗：对有景观要求的路段，可考虑采用灌木容器苗移植，移植时应注意以下几点：
1）容器苗移植前，边坡草坪已经建坪，覆盖率已经达到80%以上。移植容器苗时间宜选在春季2月至6月及秋季10月至11月进行。
2）成品苗栽植前要选择规格统一，生长健壮的容器苗。
3）栽植采用点植，挖穴深度应比钵体烧深，栽植距离为0.4～0.5m，容器苗移植时，要小心脱去营养钵，植入预先挖好的种植穴内，尽量保持土坨不散，用细土堆于根部，轻轻压实。 . . .
.
专业资料 精心整理 4）栽植完毕后，浇透定根水。保持栽植基质湿度，进行正常养护。
3.2、拱形骨架喷草（植灌）防护施工
236.4m主线路基(K4+372~K4+608.4)的边坡采用拱型骨架喷草（植灌）防护。施工工艺如下图：
主要材料如下表：
材料 M7.5浆砌片石拱型骨架 C20砼预制块 草灌籽 8#铁线 30克/m2无纺布
用量 360m3 22m3 37kg 37m 1951m2
工法要求如下：
1、按照设计图纸人工先将边坡刷好后，测量放线，然后开槽砌筑骨架。
2、拱形骨架基础采用人工挖槽法施工，基底应夯实，其压实度大于90%，并经监理工程师检查合格后方可进行砌筑。如基坑内有水，先将水排走或挖集水井抽水，确保基槽在无水条件下进行砌筑。
3、砌筑采用M7.5的浆砌片石，片石的强度不低于30Mpa，镶边石采用20号水刷坡、测量放线
人工开槽砌筑骨架
浆砌片石的砌筑
湿法喷植草灌籽
养护 拱圈坡面换填种植土，清理平整
覆盖无纺布 . . .
.
专业资料 精心整理 泥混凝土预制，并采用10号水泥砂浆砌筑与勾缝。
4、砼及砂浆配合比通过试验确定，采用磅称计量，砂浆搅拌机拌和砂浆，并按规定制作砂浆检查试件。
5、在安砌前每一石块都须洗净，用水彻底饱和，基座垫层也清干净、湿润，砌筑时所有石块都要座在新的砂浆上，且顶部留好直镶边石及弧形镶边石，并在砂浆凝结前将边石位置固定好。
6、砂浆缝要填饱满，不得在底座上垫碎石，先铺底层砂浆并打湿石块，安砌底层，分层平砌，大面朝下、先角石、再面石、后腹石，上下竖缝错开，竖缝与平缝的平均宽度不大于25mm。浆砌片石采用挤浆法，按图纸的要求勾缝，砌体咬口紧密，无干缝、通缝和瞎缝，砂浆饱满。砌体外露面和坡顶、边缘及边角应选用较大、平整并加凿修的石块砌筑。砌体应分层挤浆砌筑，砌筑上层时，不得振动下层，不得在已砌好的砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完成后，应及时进行勾缝。
7、在砂浆凝结前将灰缝勾好，否则在砂浆凝结前将灰缝砂浆刮深50mm，为勾缝作好准备，石块表面不得被砂浆弄脏。勾缝具有防止有害气体和风、雨、雪、霜等侵蚀砌体内部，产生季节性动融，破坏结构物整体坚固性和稳定性，同时也具有装饰外观作用。勾缝采用1：1.5～1:2的水泥砂浆勾成凹缝,砌浆嵌入砌缝内约2cm。 勾缝前,应先清理缝槽,用水清洒湿润,各勾缝应横平竖直、深浅一致，不应有瞎缝、丢缝、裂纹和连接不牢等现象。
8、砌筑的上下层石块交错排列，竖缝不得重合，错缝距离不小于80mm。砌体结构尺寸采用立杆挂线控制、坡尺检查。路肩墙在砌筑的同时经常恢复中线，通过水平测量，检查墙体的位置，确保路肩墙完成后，路面宽度符合设计要求，坡面平整，线形顺适。 . . .
.
专业资料 精心整理 9、如果石块松动或灰缝开裂，须将石块提起，并将座层上与砌缝间的砂浆清除干净，然后将石块重新铺砌在新拌的砂浆上。
10、本段护坡每隔15米设一道沉降缝 ，缝内用沥青麻絮或沥青木板条填塞，其深度不小于10厘米，并根据沉降缝设置位置分段砌筑，砂砾反滤层与墙体同步进行。
11、在铺砌时，没有勾好的砌缝用净水将砌缝浸湿后填进砂浆。将砂浆塞进砌缝内，并用勾缝刀修整。勾缝完成后，洒水进行养护，时间不少于7天。浆砌告一段落时，及用草袋、麻袋覆盖砌体，进行洒水养护，养护时间一般不少于7天，所砌筑圬工的砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。
12、拱形骨架砌体自下而上逐层砌筑，直至墙顶。
13、砂浆凝固后，墙面全部刷干净，使外貌整洁美观。
14、镶面片石选取基本方正、厚度大致相等且有一个较平整的大面的石块。填心片石大面向下，并使层理面水平放置且座浆侧面挤浆安砌，填心片石间的缝隙先填砂浆再用适当尺寸的片石嵌挤。不允许先嵌满片石再抹浆的砌筑方法。填心片石每层大致砌平，再座浆砌筑上层。
路基高边坡专项施工方案(完整版)
路基高边坡专项安全施工方案
第一章 总则
一、编制依据:
1、《中华人民共和国安全生产法》（中华人民共和国主席令70号）
2、《公路桥涵施工技术规范》（JTJ041--2000）
3、交通部《公路工程施工安全技术规程》（JTJ076--95）
4、《爆破安全规程》（GB722-2003）
5、《施工现场临时用电安全技术规范》（JCJ46-2005）
6、《企业职工伤亡事故分类标准》（GB6441-1986）
7、《职业病范围和职业病患者处理办法的规定》和《职业病目录》
8、《高沁高速公路路基施工设计文件》
二、工程概况：
高平至沁水高速公路路基ZB1合同段四分段（K48+950-K53+750）,长4.75Km。路基工程主要内容有：路基挖土石方、路基填土石方、特殊路基处理、坡面排水、护坡、挡土墙、边坡加固等。其中：路基挖土石方430万m3；路基填方98万m3,路基防护砌体6.36万m3。
三、编制说明：
我合同段高边坡施工主要集中在K52+230-K53+500段，此处存有较大的危险隐患这一施工特点，为规范高边坡安全施工，切实保障施工人员及设备安全，防止事故发生，特制定《高边坡安全专项施工方案》。以下简称本安全技术措施。
在编写施工组织设计时，经全面分析工程特点、水文地质条件、现场环境等因素，制定能满足高边坡施工安全生产要求的施工方案、安全技术措施。必要时聘请专业机构对高边坡施工进行安全风险评价，以便于采取相应的防范措施。
在高边坡的部位进行施工作业，除执行本安全技术措施外，还都执行有关的规范和规程。
第二章 危险源辩识及分析
一、危险源
高边坡的施工因地形和地质水文条件的复杂、从业人员的素质较低、因此它是高风险和易发生安全事故的施工作业。从人、机、料、方法、环境等因素综合分析识别确认有 6个可能造成人员伤害、财产损失的危险源为：
1、机械伤害
机械运转工作时，因机械意外故障或违规操作可能造成的人身伤害或机械损害。
路基边坡防护锚杆框架梁施工方案
路基边坡防护锚杆框架梁施工方案
1. 引言
路基边坡是指公路或铁路等交通道路的边坡部分，为了增加边坡的稳定性和防止边坡滑坡等安全隐患，需要采取相应的防护措施。其中，路基边坡防护锚杆框架梁是一项常见的施工方案之一。本文档旨在介绍路基边坡防护锚杆框架梁的施工方案，以保障工程施工的顺利进行。
2. 施工前准备
在进行路基边坡防护锚杆框架梁的施工前，需要做好以下准备工作：
2.1. 施工图纸的准备
根据设计要求，准备好路基边坡防护锚杆框架梁的施工图纸。施工图纸应包含详细的工作内容、尺寸要求和施工顺序等信息。
2.2. 材料和设备的准备
根据设计要求和施工图纸，准备好所需的材料和设备。包括但不限于混凝土、钢筋、模板、锚杆、锚具、脚手架、起重机械等。
2.3. 工地的准备
对施工现场进行清理，确保施工现场的平整和无障碍物。同时，组织好施工人员，确保施工队伍的构成和人员的协调配合。
3. 施工步骤
根据施工图纸和设计要求，按照以下步骤进行路基边坡防护锚杆框架梁的施工：
3.1. 设置基准线和基准点
根据设计要求，在施工现场两侧设置好基准线和基准点。基准线用来确定框架梁的布置位置，基准点用来确定锚杆的布置位置。
3.2. 模板的搭设
根据施工图纸，搭设好框架梁的模板。模板应符合设计要求，保证框架梁的尺寸和形状准确。 3.3. 钢筋的布置和焊接
根据设计要求，在模板内部布置好钢筋，并进行焊接。钢筋的布置应符合设计要求，保证框架梁的受力性能。
3.4. 混凝土的浇筑
将预制的混凝土浇筑到模板中，填满整个框架梁的空间。混凝土的浇筑应分层进行，保证浇筑质量。
3.5. 锚杆的布置和固定
根据设计要求，在框架梁混凝土浇筑完成后，将锚杆布置在框架梁内。锚杆的布置应符合设计要求，确保边坡的稳定性。
3.6. 框架梁的养护
在混凝土浇筑完成后，对框架梁进行养护。养护过程中需要注意保持浇水、湿润和防止太阳暴晒等。
4. 施工安全措施
路基工程临边安全防护方案
路基工程临边安全防护方案
一、背景介绍
随着交通运输发展和城市建设的不断推进，路基工程在城市和乡村的道路建设中起着非常重要的作用。然而，在路基施工过程中，由于地势的变化和施工进度的需要，经常会遇到临边作业的情况。临边作业是指工人需要在道路的边缘或高处进行施工作业，存在一定的安全风险。因此，为了保障施工人员的安全，需要制定一套科学有效的路基工程临边安全防护方案。
二、目标和原则
1. 目标
确保路基工程临边作业过程中施工人员的安全，减少事故的发生，提高工作效率。
2. 原则
• 安全第一：施工人员的安全是最重要的，不能以工期和工程进度为代价。
• 预防为主：通过科学有效的预防措施，减少事故的发生。
• 综合施策：结合工程技术措施和管理措施，全面提高临边作业的安全性。
三、安全防护方案
1. 安全技术措施
(1) 周边信号标志设置
在临边作业施工区域周边合适的位置设置明显的信号标志，包括警示牌、警示灯等，提醒过往车辆和行人注意施工区域，并采取适当的通行控制措施。
(2) 安全防护设施建设
根据施工现场的具体情况，对边坡、挡墙等进行安全防护设施建设。设立合适的安全防护栏杆、警示带、提示标识等，以确保施工人员在临边作业时有足够的安全空间。
(3) 安全用具配备
为工人配备安全帽、防滑鞋、安全绳等必要的安全用具，并进行必要的培训和指导，确保施工人员正确使用和佩戴。
2. 管理措施
(1) 临边作业管理
对临边作业进行严格管理，指定专人负责，确保施工人员按照规定进行作业，不得越界操作。
(2) 岗前培训和安全教育
在施工开始前，对施工人员进行必要的岗前培训和安全教育，提高其对安全防护的重视和意识。
(3) 现场监控和巡视
通过安装监控摄像头、增加巡视频率等措施，加强对施工现场的监控和巡视，及时发现并解决安全隐患。
(4) 事故应急预案
制定完善的事故应急预案，包括事故报警、伤员救治、资源调配等，并进行实际演练和培训，提高应急响应能力。
路基边坡防护施工方案
路基边坡防护施工方案
一、工程概况
线路DK45+578~+988、DK46+343~+425、DK46+570~+680、DK46+714～+897段以填方的形式通过凤田水库区，水库设计水位为36。16米。由于路堤长期受水浸泡及波浪淘刷，地质条件将逐渐恶化，基础强度下降，出现溜坍等不良现象，为确保路堤稳定及营运安全，故设防护加固措施。
二、工程措施
⑴路堤拟用墁石基础及干砌片石进行防护.护坡安全高度＝水库设计水位＋波浪侵袭高＋0。5米，高程为37。92;
⑵防护设计为两种形式：Ⅰ类防护以干砌片石砌筑， 厚0.35米，下部设0.15米厚砂砾石垫层.墁石基础为漏斗形,底宽0。5米，高1。0米;Ⅱ类防护以干砌片石砌筑，厚0.35米，下部铺设砂砾石垫层，厚0.15米。基础采用抛石垛呈梯形，上宽2.0米，外坡坡率为1：2。具体护坡及基础形式见断面详图；
⑶干砌片石护坡以50号水泥砂浆勾缝。
三、施工方案
（一） 工程安排
考虑到区间线路长及施工队伍力量，为便于各施工队之间的相互诣调，本着
“成形一段防护一段"的原则 ，将区间划分为5段施工。具体为：①DK45+578~+745段长167米，左侧采用Ⅰ类防护措施,DK45+605～+745段长140米，右侧采用Ⅰ类防护措施；②DK45+846～+988段左侧长142米，采用Ⅱ类防护,DK45+605～+745段、DK45+846~+898段及DK45+929~+978段右侧
长241米，采用Ⅰ类防护；③DK46+343～+412左侧长69米，采用Ⅱ类防护，DK46+399～+425右侧长26米，采用Ⅱ类防护;④DK46+650~+680左侧长30米，采用Ⅱ类防护，DK46+570～+680右侧长110米,采用Ⅱ类防护；⑤DK46+714～+897左侧长183米，采用Ⅱ类防护。Ⅰ类防护施工工序为：刷坡→挖基→铺垫层→码砌基础→铺设防护；Ⅱ类防护施工工序为：刷坡→抛石垛→铺设垫层→干砌防护，其间辅以测量放样及时纠正,确保干砌外表顺畅。
边坡支护施工方案
边坡支护施工方案
目前，我国山区高速公路建立迅猛开展。在高等级公路的修筑
中，浮现大量的深挖路堑与高填路堤边坡，其防护问题非常突出。
为了满足安全可靠和经济合理双重目标，对高边坡病害特征的深入
分析和对其管理工程方案的谨慎选择显得十分重要。
公路边坡沿公路分布的范围广，对自然环境的破坏范围大，如
果在防护的同时，能够注意保护环境和创造环境，采用适当的绿化
防护方法来发展，那末会使公路具有安全、舒适、美观、与环境相
协调等特点，也将会产生可观的经济效益、社会效益和生态效益。
边坡设计应遵循“安全绿色、水土保持、恢复自然、环保之
路”的设计原那末。
对公路边坡发展防护，必须考虑以下问题：①边坡稳定：保护
路基边坡外表免受雨水冲刷，减缓温差与温度变化的影响，防止和
延缓软岩土外表的风化、破碎、剥蚀演变过程，从而保护路基的整
体稳定性。②环境保护：使工程对环境的扰乱程度减少到最小，并
谋求人工构造物与自然环境相协调。③综合效应：综合防光，防
眩，防烟，诱导司机视线，改善景观等目的发展边坡绿化防护，充
分发挥防护工程的综合效益。
1 工程防护
1.1 抹面与捶面[1]
1.1.1 合用条件：
①对各种易于风化的软岩层(如泥质砂岩、页岩、千枚岩、泥
质板岩等)边坡，当岩层风化不甚严重时； ②所防护的边坡，本身必须是稳定的，但其坡面形状、陡度及
平顺性不受限制；
③所防护的边坡，必须是枯燥、无地下水的岩质边坡。
1.1.2 构造要求：
①抹面厚度普通为 5~7cm，捶面厚度为 10~15cm，普通为等厚
截面。
②抹面与捶面工程的周边与未防护坡面衔接处，应严格封闭。
如在其边坡顶部做截水沟，沟底与沟边也要做抹面或者捶面防护。
③大面积抹面或者捶面时，每隔 5~10m 应设伸缩缝。
1.2 灌浆与勾缝[1]
灌浆合用于石质坚硬、不易风化、岩层内部节理发育，但裂缝
宽度较小的岩质路堑边坡。
勾缝合用于石质较坚硬、不易风化、张开节理不甚发育，且节

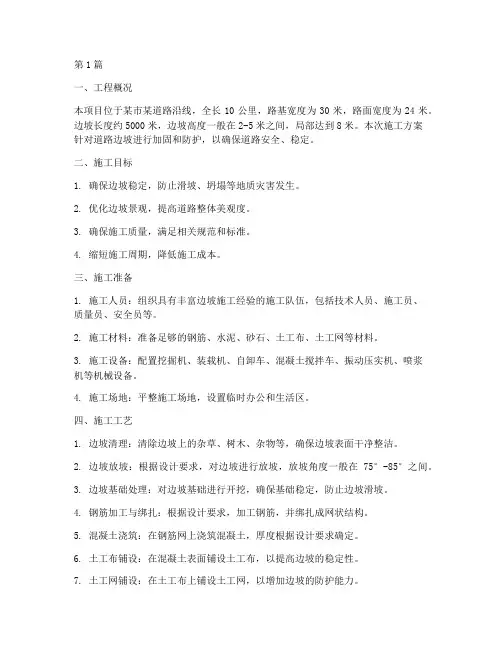

道路边坡工程施工方案(3篇)
第1篇
一、工程概况
本项目位于某市某道路沿线，全长10公里，路基宽度为30米，路面宽度为24米。边坡长度约5000米，边坡高度一般在2-5米之间，局部达到8米。本次施工方案针对道路边坡进行加固和防护，以确保道路安全、稳定。
二、施工目标
1. 确保边坡稳定，防止滑坡、坍塌等地质灾害发生。
2. 优化边坡景观，提高道路整体美观度。
3. 确保施工质量，满足相关规范和标准。
4. 缩短施工周期，降低施工成本。
三、施工准备
1. 施工人员：组织具有丰富边坡施工经验的施工队伍，包括技术人员、施工员、质量员、安全员等。
2. 施工材料：准备足够的钢筋、水泥、砂石、土工布、土工网等材料。
3. 施工设备：配置挖掘机、装载机、自卸车、混凝土搅拌车、振动压实机、喷浆机等机械设备。
4. 施工场地：平整施工场地，设置临时办公和生活区。
四、施工工艺
1. 边坡清理：清除边坡上的杂草、树木、杂物等，确保边坡表面干净整洁。
2. 边坡放坡：根据设计要求，对边坡进行放坡，放坡角度一般在75°-85°之间。
3. 边坡基础处理：对边坡基础进行开挖，确保基础稳定，防止边坡滑坡。
4. 钢筋加工与绑扎：根据设计要求，加工钢筋，并绑扎成网状结构。
5. 混凝土浇筑：在钢筋网上浇筑混凝土，厚度根据设计要求确定。
6. 土工布铺设：在混凝土表面铺设土工布，以提高边坡的稳定性。
7. 土工网铺设：在土工布上铺设土工网，以增加边坡的防护能力。 8. 喷浆施工：在边坡表面喷浆，以提高边坡的粘结强度和耐久性。
9. 面层施工：根据设计要求，对边坡表面进行面层施工，如抹面、喷浆等。
10. 防水处理：在边坡底部设置防水层，防止地下水渗透。
五、施工质量控制
1. 材料质量：严格按照国家标准采购原材料，确保材料质量符合要求。
2. 施工过程：加强施工过程中的质量控制，严格执行施工工艺和操作规程。
3. 成品保护：在施工过程中，对已完成的边坡进行保护，防止损坏。
水利工程路基排水与边坡防护施工方案
水利工程路基排水与边坡防护施工方案
简介
本文档旨在提供水利工程路基排水与边坡防护的施工方案。通过合理的排水设计和有效的边坡防护措施，确保水利工程路基的稳定性和安全性。
排水设计
1. 了解地质条件：在进行排水设计之前，首先对工程所在地的地质条件进行详细调查和分析，包括土层性质、地下水位等。这将帮助确定合适的排水措施。
2. 设计适当的排水系统：根据地质条件和工程要求，设计适当的排水系统，包括排水渠、排水管道等。确保排水系统能够有效地排水，并降低路基水分含量。
3. 采用合适的排水材料：选择适合工程需求的排水材料，如过滤材料、排水管等。确保排水系统的质量和寿命。
边坡防护施工 1. 边坡处理前的准备工作：在进行边坡防护施工前，需要对边坡进行清理、平整，并清除植物和杂草。
2. 选择适当的防护措施：根据边坡的高度、坡度和土壤性质，选择适当的边坡防护措施，如护坡网、植被覆盖等。
3. 定期检查和维护：定期检查边坡防护措施的情况，及时修复和维护受损部分，确保边坡的稳定性。
总结
本文档介绍了水利工程路基排水与边坡防护的施工方案。通过科学合理地设计排水系统和采取有效的边坡防护措施，能够提高工程的稳定性和安全性。为确保施工顺利进行和工程质量达标，建议严格按照方案进行施工，并定期检查和维护。
铁路路基边坡防护工程施工方案(优秀)及安全保证措施
1
新建张家口至唐山铁路ZTSG-8标段
铁路路基边坡防护工程施工方案及安全保证措施
编制:
复核:
审核:
2
中交x航张唐铁路ZTSG-8标项目经理部x分部
二〇一五年一月
0 目 录
一、编制依据及适用范围 ..................................................................................................... 1
二、工程概况 ......................................................................................................................... 1
三、施工进度计划安排 ......................................................................................................... 1
3.1进度计划 ................................................................................................................... 1
3.2工期保证措施 ........................................................................................................... 1
四、资源配置 ......................................................................................................................... 2
路基边坡防护施工方案 2
1 路基边坡防护施工方案
一、 填方边坡
填方边坡高度≤3m时，除易受路面水冲刷的路段采用三维土工网垫植草防护；边坡高度＞3m的填土及土石混填路堤边坡采用拱形骨架植草防护。
（一）三维植被网植草防护
1、选用草种原则
应根据防护目的、当地气候、土质、施工季节选用草种，应采用易成活、生长快、根系发达、叶茎低矮或有匍匐径的多年生草种。对不利于草类生长的土质，应在坡面先铺一层厚度不小于0.1m的种植土再栽植或播种。
2、三维植被网植草优点
三维植被网植草可有效避免直接铺设草皮、直接喷播植草易遭受强降雨或常年坡面径流形成冲沟、引起边坡浅层失稳和滑塌，三维植被网以热塑性树脂为原料，分四层形成立体网垫，质地疏松、柔韧，可以充填储存泥土和砂粒，具有抗水冲刷、固土蓄水、保温、阻风滞水等特殊功能。
3、施工工序
（1）平整坡面
坡面应顺直、圆滑、平整且稳定，将坡面不稳定的石块和杂物清除，不得有松石、危石，边坡开挖凸出或凹进均不应大于10cm，否则应进行坡面处理。
（2）挂网固定
挂网锚固筋采用3cm的风钻成孔，并注入M7.5锚固砂浆。土工网标准网宽不小于2m，网眼尺寸为3.5×3.5～5×5cm，拉伸负荷2.6～3.2KN∕m，层数为4层，按网宽方向与路线方向一致布置，并用U形钉来连接固定，在施工时可根据网眼大小及网幅宽的不同对锚固间距做适当的调整。U形钉有Ф8钢筋弯折而成，U形钉均应在使用前作好防锈处理。布置时，相邻两土工网之间应重叠0.075m，若为路堑边坡向上铺过路堑顶部≥1.0m。
（3）覆土
用改良土（以肥沃表土为宜，对于瘠薄土应掺入有机肥、化肥以提高肥力）填入三维植被网中，填土平均厚度＜1.5 cm，要求覆土充满网包且不压包，同时 2 洒水浸润，至网包层刚好不外露为止。
（4）挂网固定
挂网锚固筋采用3cm的风钻成孔，并注入M7.5锚固砂浆。土工网标准网宽不小于2m，网眼尺寸为3.5×3.5～5×5cm，拉伸负荷2.6～3.2KN∕m，层数为4层，按网宽方向与路线方向一致布置，并用U形钉来连接固定，在施工时可根据网眼大小及网幅宽的不同对锚固间距做适当的调整。U形钉有Ф8钢筋弯折而成，U形钉均应在使用前作好防锈处理。布置时，相邻两土工网之间应重叠0.075m，若为路堑边坡向上铺过路堑顶部≥1.0m。
高等级公路石质边坡防护绿化设计施工方案
ｉ １１＿一 口 同 等级公路石质边坡防护绿化设计施工方案
林丹 ，刘志杭
（１．文登市交通工程质量监督站，山东威海２６４４００；２．威海市公路勘察设计院，山东威海２６４２００）
摘要：结合路基边坡防护，考虑景观绿化、环境保
护及水土保持对裸露的路基边坡进行防护、绿化
设计施工，在保证道路交通安全的情况下，即美化
了环境又减少水土流失。
关键词：边坡防护；景观绿化；环境保护及水土保
持
中图分类号：Ｕ４１８．９ 文献标识码：Ｂ
Ｔｈｅ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｌａｎ ｏｆ
ｈｉｇｈｗａｙ ｒｏｃｋｙ ｓｌｏｐｅ ｐｒｏｔｅｃｔｉｏｎ
ａｎｄ ｇｒｅｅｎｉｎｇｌ
ＬＩＮ Ｄａｎ ，ＬＩＵ Ｚｈｉ—ｈａｎｇ
（１．Ｗｅｎｄｅｎｇ Ｔｒａｆｆｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ Ｑｕａｌｉｔｙ Ｓｕｐｅｒｖｉｓｉｏｎ Ｓｔａｔｉｏｎ， Ｓｈａｎｄｏｎｇ Ｗｅｉｈａｉ ２６４４００ Ｃｈｉｎａ；２．Ｗｅｉｈａｉ Ｈｉｇｈｗａｙ Ｓｕｒｖｅｙ ａｎｄ ＤｅｓＪａｎ Ｉｎｓｔｉｔｕｔｅ，Ｓｈａｎｄｏｎｇ Ｗｅｉｈａｉ ２６４４００ Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｔｈｅ ｅｍｂａｎｋｍｅｎｔ ｓｌｏｐｅ ｐｒｏｔｅｃ－
ｔｉｏｎ，ｃｏｎｓｉｄｅｒｉｎｇ ｔｈｅ ｌａｎｄｓｃａｐｅ ｇｒｅｅｎｉｎｇ，ｅｎｖｉｒｏｎｍｅｎｔａｌ
ｐｒｏｔｅｃｔｉｏｎ ａｎｄ ｃｏｎｓｅｒｖａｔｉｏｎ ｏｆ ｗａｔｅｒ ａｎｄ ｓｏｉｌ ｔｏ ｐｒｏｔｅｃｔ ｔｈｅ
ｓｕｂｇｒａｄｅ ｓｌｏｐｅ ｂａｒｅ ｂｙ ｇｒｅｅｎ ｄｅｓｉｇｎ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ，ｉｎ
ｔｈｅ ｓｉｔｕａｔｉｏｎ ｏｆ ｅｎｓｕｒｉｎｇ ｒｏａｄ ｔｒａｆｆｉｃ ｓａｆｅｔｙ，ｗｈｉｃｈ ｉｓ ｎｏｔ
ｏｎｌｙ ｂｅａｕｔｉｆｙ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ ｂｕｔ ａｌｓｏ ｒｅｄｕｃｅ ｔｈｅ ｌｏｓｓ ｏｆ
