氨基聚硅氧烷汇总

氨基硅柔软剂的开发应用研究

１　氨基硅油的种类及用途　氨基硅油是有机化合物中发展最快的产品之一　具有　柔软、疏水，消泡、滑润，上光等多项优异性能　可广泛　应用于纺织工业的许多领域　其中最主要的用途是作为各　种纤维，纱线，织物的柔软剂　被称作柔软剂之王。随着　精细化工的发展，各种改性硅油产品不断投入工业化应用　已成为纺织工业中不可替代的新型高科技产品。　氨基硅油根据氨基在硅油分子中的位置，可细分为以　下５种：单端型、双端型，侧基型，共聚型、混合型，不　同的氨基及其位置赋予硅油不同的性能。　按端基分类有：甲基、甲氧基和羟基等氨基硅油。端　基为甲基的称为非活性氨基硅油　适合动物纤维如羊毛、　兔毛和驼毛。相对而言，活性氨基硅油在处理织物时　反　应性和吸附性更佳　自交联性也好　因此手感更柔软平滑。　氨基有伯氨基～ＮＨ　仲氨基一ＮＨｃ　，叔氨基～Ｎ　（ｃ　Ｈ　）：及伯仲氨基兼有一ＮＨＣＨ：ＣＨ：ＮＨ　的结构。不同　的氨基结构对产品的白度，吸水性，易去污性贡献不同。为　了获得多种织物整理效果，可以对氨基硅油做不同的改性。　表１列出了不同取代基赋予氨基硅油的特性。　Ｉ　翳　现　有限　８０　表１　不同取代基的结构及其赋予的性能　氨基　聚醚　羧基　巯基　环氧基　环氧基、聚醚　羧基及氨基　反应性、吸附性、柔软剂　水溶性、吸湿性、抗静电柔软剂　润滑性、反应性　柔软剂、润滑剂　防缩、抗紫外整理、多功能整理剂　反应性、吸附性，适用白色．浅色织物　吸水性、抗静电性、抗静电柔软剂　提高织物的耐洗性及柔软性　２氨基硅柔软剂的作用机理　氨基硅油优良的物理化学性能和它的分子结构是分不　开的。氨基硅可以看成是聚硅氧烷类物质的部分甲基（包　括侧位及端位）被氨基取代后的产物。最具代表性的直链　硅氧烷的化学结构式如图１。　图１　聚硅氧烷类物质的结构式　式中：ｉｎ大约在１００至３００单元，ｎ为１～２个单元，　Ｒ　～Ｒ　代表取代基，他们可以相同，也可以不同。常见　的主要有一ＣＨ３、一ＣＨ２ＣＨ３、一ＣＨ＝ＣＨ２、一Ｃ６Ｈ５、　一ＯＨ．一ＯＣＨ３、一ＯＨ、一ＮＨ２、一ＣＯＯＨ、一ＳＨ等。　纺织导报Ｃｈｉｎａ　Ｔｅｘｔｉｌｅ　Ｌｅａｄｅｒ，２００７　Ｎｏ．

氨基硅油

氨基硅油TS-GB-348

适用行业：洗水厂/染色厂/工艺品厂/服装厂/假发厂

活性含量：≥80%

溶解性：易溶于水

离子性：弱阳离子

PH 值：6.0-8.0（1%水溶液）

『产品特性』

东莞天盛化工的氨基硅油TS-GB-348乳液为多组分氨基改性聚硅氧烷弹性体，适用于涤﹑假发、棉及其混纺织物柔软整理，特别适用涤纶绒面织物和皮革表面的手感整理

1能赋予织物极好的平滑性、活络性、悬垂感；

2赋予织物比较好的光泽度，增加织物的亮度；

3对织物的浸渍或浸轧的工作液落色少，泡沫少；

4对织物的干湿摩擦牢度基本不影响，特别用于涤纶超细纤维织物尤为明显。

5用于涤纶绒类织物、涤棉天鹅绒、棉氨、棉锦、涤棉、涤氨、皮革等手感效果明显，有突出的滑度和活络性；

6适合做各种织物的浸渍柔软，吸附力比较强，比较容易吸尽，不会出现硅油斑。

『使用说明』

浸轧工艺：印染半成品—浸轧工作液(一浸一轧或二浸二轧)—烘干—定型用量：10～30 g/L，具体用量视织物而定。浸轧率：70±5%烘干—定型：温度150～160℃×时间0.5～3min

『包装存储』

非危险品，125kg或50kg包装，密封贮存于通风阴凉处，忌高温与曝晒，贮存期半年。

在常温密封贮存，不用时请将容器盖紧，以免水分蒸发结皮。

端氨丙基聚二甲基硅氧烷的合成研究

罗啸秋;张利萍;吴海龙;雷秋芬

【摘要】以1,3-双(3-氨基丙基)-1,1,3,3-四甲基二硅氧烷(氨丙基封端剂)和八甲基环四硅氧烷(D4)为原料,在四甲基氢氧化铵((CH3)4NOH)硅醇盐的催化下合成端氨丙基聚二甲基硅氧烷.较佳的反应条件为:反应温度80 ～ 90℃,反应时间5h,催化剂硅醇盐用量(相对于D4的质量)0.75％.同时对封端剂的用量(Wr)与产物黏度(η25)、产物实际氨值(WNH)的对应关系以及产物重均相对分子质量(Mw)与黏度的关系进行研究.通过红外光谱对产物结构进行分析,结果表明氨丙基封端剂成功参与反应.

【期刊名称】《日用化学工业》

【年(卷),期】2014(044)002

【总页数】4页(P75-78)

【关键词】端氨丙基聚二甲基硅氧烷;封端剂;合成;表征

【作者】罗啸秋;张利萍;吴海龙;雷秋芬

【作者单位】广州天赐高新材料股份有限公司,广东广州 510760;广州天赐高新材料股份有限公司,广东广州 510760;广州天赐高新材料股份有限公司,广东广州

510760;广州天赐高新材料股份有限公司,广东广州 510760

【正文语种】中文

【中图分类】TQ423.4

端氨丙基聚二甲基硅氧烷是一种典型的双官能团聚硅氧烷，利用其氨烃基的反应性，常用于聚硅氧烷－聚脲嵌段共聚物、聚硅氧烷－聚酰亚胺共聚物和聚硅氧烷－聚酰胺多嵌段共聚物的合成等［1－3］。含氨基的聚硅氧烷由于具有优异的吸附性和柔软性，在织物柔软整理和个人护理用品等方面也发挥重要的作用［4－5］，特别是当氨基官能团分布于聚硅氧烷分子链两端时，在某些方面的应用效果更加突出。杜丽萍等［6］的研究表明，端基为氨基的氨基聚二甲基硅氧烷用于织物整理比其他端基的氨基聚二甲基硅氧烷具有更好的柔软性及耐久性。艾伦·G·戴维斯等［7］在其专利中也表明氨基官能团位于末端的聚硅氧烷比传统侧链氨基聚二甲基硅氧烷在毛发调理组合物中的效果更优。

聚硅氧烷乳液的研究进展

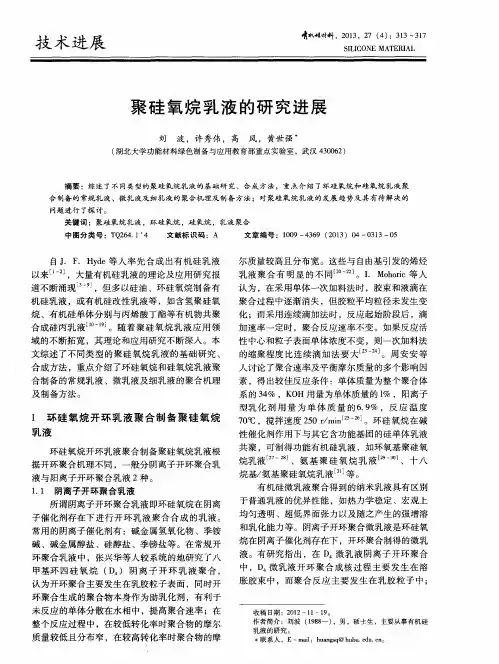

技术进展　荫机・ｌ对斟，２０１３，２７（４）：３１３～３１７　

ＳＩＬＩＣＯＮＥ　ＭＡＴＥＲＩＡＬ　

聚硅氧烷乳液的研究进展　

刘　波，许秀伟，高风，黄世强　

（湖北大学功能材料绿色制备与应用教育部重点实验室，武汉４３００６２）　

摘要：综述了不同类型的聚硅氧烷乳液的基础研究、合成方法，重点介绍了环硅氧烷和硅氧烷乳液聚　合制备的常规乳液、微乳液及细乳液的聚合机理及制备方法；对聚硅氧烷乳液的发展趋势及其有待解决的　

问题进行了探讨。　

关键词：聚硅氧烷乳液，环硅氧烷，硅氧烷，乳液聚合　

中图分类号：ＴＱ２６４．１　４　文献标识码：Ａ　文章编号：１００９—４３６９（２０１３）０４—０３１３－０５　

自Ｊ．Ｆ．Ｈｙｄｅ等人率先合成出有机硅乳液　

以来＿ｌ　ｌ２ｊ，大量有机硅乳液的理论及应用研究报　

道不断涌现　Ｊ，但多以硅油、环硅氧烷制备有　

机硅乳液，或有机硅改性乳液等，如含氢聚硅氧　

烷、有机硅单体分别与丙烯酸丁酯等有机物共聚　

合成硅丙乳液¨。。　］。随着聚硅氧烷乳液应用领　

域的不断拓宽，其理论和应用研究不断深入。本　

文综述了不同类型的聚硅氧烷乳液的基础研究、　

合成方法，重点介绍了环硅氧烷和硅氧烷乳液聚　

合制备的常规乳液、微乳液及细乳液的聚合机理　

及制备方法。　

１　环硅氧烷开环乳液聚合制备聚硅氧烷　

乳液　

环硅氧烷开环乳液聚合制备聚硅氧烷乳液根　

据开环聚合机理不同，一般分阴离子开环聚合乳　

液与阳离子开环聚合乳液２种。　

１．１　阴离子开环聚合乳液　

所谓阴离子开环聚合乳液即环硅氧烷在阴离　

子催化剂存在下进行开环乳液聚合合成的乳液。　

常用的阴离子催化剂有：碱金属氢氧化物、季铵　

碱、碱金属醇盐、硅醇盐、季镑盐等。在常规开　

环聚合乳液中，张兴华等人较系统的地研究了八　

甲基环四硅氧烷（Ｄ　）阴离子开环乳液聚合，　

认为开环聚合主要发生在乳胶粒子表面，同时开　

环聚合生成的聚合物本身作为助乳化剂，有利于　

未反应的单体分散在水相中，提高聚合速率；在　

玻璃面处理用氟硅烷

有机氟硅材料作为有机硅与有机氟交叉材料，产品性能兼顾了有机硅产品和有机氟产品的特性，具有低表面张力、耐溶剂和耐化学性能等特点，产品形态包括氟硅橡胶、氟硅油和氟硅涂料等。氟硅橡胶具有很多优异的性能，其特性为高强度、高抗撕、高模量、低压缩变形、低温性能好等。氟硅油产品除了具备氟硅材料共有的特性外，还有着其他普通油类产品无法比拟的高效润滑性。这些产品已广泛应用在汽车、航天器、钢铁、玻璃以及采矿业，取得了很大的市场和经济效益。

氟硅涂料是另一快速发展的有机氟硅材料领域。氟硅涂料比普通的涂料具有更好的憎水、憎油、憎污、耐化学介质和耐高低温性能，它主要应用在玻璃面、建筑、织物、皮革、室外雕塑、广告、路标的憎水、憎油、憎污等场合。氟硅涂料伸长率比以往任何树脂涂料都好，所以不易开裂或剥落，是理想的涂料。

本文仅就氟硅涂料中的玻璃面处理用氟硅烷作一详细的介绍。

在汽车、火车、飞机、轮船、房屋、商场等中，为确保其雨天行走时的视野清晰而在玻璃窗或镜子等玻璃面上涂布防水防污剂剂，以防止水滴黏附在玻璃面上，从而确保良好的视野。迄今为止提出了以氨基聚硅氧烷为主成分的防水剂，以及以氟烷基硅烷为主成分的防水剂。氨基聚硅氧烷为主成分的防水剂的优点在于易于对玻璃面进行处理操作，即使含有水分也可以使用，在雨天时也可以简单地使用，但是由于其包含亲水性的氨基，因此存在防水性差的问题。以氟烷基硅烷为主成分的防水剂的优点在于其分子骨架上含有氟原子，其耐久性优异，还可以赋予优异的防油性能。

对于玻璃面特别是玻璃镜面，涂覆防水防污剂必须满足以下几个要求才算是符合条件的：1.要保证玻璃面原有的光学性能；2.疏水疏油角度理想；3.显著降低表面摩擦系数；4.耐磨性好，就是附着力要好。有机氟烷基硅烷正好能满足这样的要求。

目前市场上的氟硅烷品种并不多，主要有三氟丙基三甲（乙）氧基硅烷、十三氟辛基三甲（乙）氧基硅烷、十七氟癸基三甲（乙）氧基硅烷、十二氟庚基丙基三甲氧基硅烷、六氟丁基丙基三甲氧基硅烷等。三氟丙基三甲（乙）氧基硅烷因为主链上氟原子数量较少，显示不出较好的防水防污效果，甚至不及普通的甲基硅醇钠，如果想挥发其理想的防污性能，需经过处理将其制成氟硅树脂作为防污涂料或油漆的基料使用。十二氟庚基丙基三甲氧基硅烷、六氟丁基丙基三甲氧基硅烷的防水防污效果也不是很理想，应用不多，所以现在用来进行玻璃面处理的氟硅烷主要是十三氟辛基三甲（乙）氧基硅烷、十七氟癸基三甲（乙）氧基硅烷，两者的应用效果差别不大。

氨基硅油存在问题及解决办法

‘Ｊ　、女—生—盎—女—　—寞　：－ｒＺ技术：　

氨基硅油存在问题及解决办法　

陈荣圻上海纺织职大（２０００６５）　

［摘要］氨基硅油存在黄变－柔软整理织物亲水性下降和氨基分布不均匀。针对遗三十问题的解决办法　伯氨基为仲氪基或叔氨基－氨基上连接蘩醚．低分子量聚羟基硅氯烷取代Ｄ‘。　［关键词］氪基硅油黄变疏水性羟基硅油　

７０年代开始对聚二甲基硅氧烷改性，　

主要有氨基改性和聚醚改性。氨基聚硅氧　

烷由于氨基的极性，可以与纤维的羟基、羧　

基等相互作用，产生非常牢固的取向性和　

吸附性。和聚二甲基硅氧烷一样，使纤维之　

间的静摩擦系数下降，用很小的力就能使　

纤维之间开始滑动而感到很好的柔顺性。　

由于氨基聚硅氧烷在织物表面结膜，使织　

物具有良好的弹性，大大提高了氨基改性　

硅油对织物的整理效果。［１　氨基硅油被称　

为新一代最佳的聚硅氧烷柔软剂，广泛应　

用于各种织物的柔软整理，可使棉、麻、丝、　

毛、涤、腈、丙和绵纶等织物获得柔软、滑　

爽、光滑柔和、富有弹性的效果。但存在着　

三个主要问题，即：变黄，织物亲水性降低　

和氨基分布不均匀造成的缺陷，　下对这　

些问题的造成原因及解决办法进行讨论　

一　—ｏ＿　ｌ　０　ｎ　ＣＨ２ＣＨｚＣＨｚＮＨＣＨｚＣＨ２ＮＨ２　一、黄变　

目前商品化的氨基改性硅油中，有　

９Ｏ　以上是氨乙基亚氨丙基聚硅氧烷。在　

它的侧链具有二个氨基（伯氨基和仲氨　

基），包含有三个活泼氢原子。这种结构形　

式由于氨基特别是伯氨基的存在，容易造　

成泛黄。黄变机理是氨基氧化分解形成发　

色团（偶氮基和氧化偶氮基），这种双胺型　

结构具有协同效应，加速氧化作用，有利于　

形成发色团，造成织物泛黄。　’　。　

１．黄变机理　

文献中氨烷基聚硅氧烷的泛黄机理未　

曾见有报道，但关于脂肪胺氧化发色的研　

究较多。　

Ｎ—　氨乙基一　氨丙基聚二甲基硅氧　

烷含伯、仲两种氨基，在光、热作用下，其初　

级氧化产物有　下三种。［　

／　

ＣＩ－Ｉ￣ＣＩ　

＼　Ｉ　＝Ｎ０Ｈ（Ｉ）　

染整总复习参考答案

总复习

一、柔软、增白整理

1、根据有机硅柔软剂结构的特点，分析其柔软作用原理；

2、分析机硅柔软剂作用原理，并说明为什么氨基硅柔软剂比其它机硅柔软剂柔软作用更好？（300~301）

有机硅柔软剂的柔软平滑作用，是由于有机硅结构中的疏水基——甲基定向排列的缘故；另外，甲基硅氧烷分子呈螺旋形或线圈形结构，而氧原子吸附在纤维表面，疏水基—甲基远离纤维表面排列，Si—O键的键角在外力作用下可能改变，外力取消后又复原，因而链可收缩。当织物经有机硅柔软整理后，便在表面形成了一层透气、透明，并具有坚韧、柔曲和拒水等性能的连续薄膜，使织物获得柔软、平滑的效果。而氨基有机硅的柔软效果优于其他有机硅的主要原因，是因为氨基（尤其是氨乙基氨丙基有机硅的伯胺基）易于质子化而产生电荷，因此，可以与纤维素或其他合适的纤维表面发生相互作用而结合，由于与纤维间强烈的静电相互作用和氢键的形成（特别是与纤维素纤维），使其有更好的定向性和在纤维上有更好的分布，均匀覆盖于纤维表面，达到了最优化的润滑、柔软效应；另外，氨基硅柔软剂乳液粒径小，能渗透到纤维内部。

3、什么叫氨值？氨值与柔软整理效果有什么关系？氨基有机硅整理的织为什么有泛黄现象？如何防止或降低泛黄？

氨值：氨基聚硅氧烷赋予织物的各种特性（柔软手感、光滑性、弹性等）都是由聚合物中氨基造成的。氨基含量常用氨值表示。它指中和1g氨基聚硅氧烷所需1molHCL·L-1盐酸的毫升数,可以用1molHCL·L-1盐酸滴定得到,以molHCL·g-1表示。氨值与氨基聚硅氧烷中氨基含量（百分比）成正比。氨基含量越高，氨值就越大，交联性越好，被整理的手感就越柔软、光滑、有弹性。但氨基含量越高，被整理织物黄变性越大；因为氨基上的活泼氢原子，氨基的氧化分解形成发色团引起织物黄变。

4、试述荧光增白剂增白的作用原理，说明为什么荧光增白剂整理效果优于上蓝增白效果？

答：荧光增白剂实际上是一种无色的染料，其分子结构中含有共轭双键和良好的共平面性。经荧光增白后织物在日光照射下，荧光增白剂吸收日光中的紫外线（波长在300～400nm），使分子激发，再回到基态时，紫外线能量便消失一部分，转化成能量较低的可见光反射出来。其反射光为波长420～500nm部分的蓝紫光，抵消了织物上因反射光中黄光过多而造成的黄色感，使织物上的反射光总量和织物的彩度增加，产生洁白、耀眼的效果。

合成氨基聚醚嵌段硅油的几种方法

合成氨基聚醚嵌段硅油的几种方法王培新摘要：以主结构推导出几种具体合成方案，合成出氨基聚醚嵌段硅油，提出了相关合成方案改进和设想。关键词: 嵌段硅油；三元共聚；合成；硅氧烷；聚醚胺 1 前言各种氨基改性硅油乳液为主的柔软剂被广泛用于棉、丝、羊毛及涤纶等纺织品的后整理加工，整理的织物具有柔软、滑爽、美观、耐洗和穿着舒适的性能。该类产品已被人们所接受。不足之处主要表现在用它整理的浅色及白色织物，在经过高温焙烘后，会出现不同程度的黄变现象，很多氨基改性有机硅乳液的稳定性很差，常在储运和应用过程中出现“破乳漂油”现象；在浸轧使用过程中有粘辊现象产生；经其整理的织物呈疏水性，穿着时感觉闷热且难以洗涤。为了克服传统氨基硅油上述缺点，人们采用各种方法进行改进，有侧链聚醚改性，也有环氧改性或羧基改性，改性后的硅油稳定性提高，但手感偏差。20世纪90年代后期，原威科公司A.M.Czech 等人从分子设计的角度提出在硅氧烷骨架中进行氨基与聚醚基线性嵌段共聚，合成新的线性氨基聚醚基嵌段共聚物，由于氨基的锚固作用，使得整个聚硅氧烷能牢固的结合在织物表面，保持了聚硅氧烷原有的柔软平滑性，亲水性的聚醚链段则以倒状的形式存在于纤维表面，水分子在纤维表面不受阻碍的传递，形成柔软与亲水的兼容，这是有机硅柔软剂发展的一个新阶段，也是未来的发展方向。线性氨基聚醚嵌段硅油的主要结构为：主链上有硅氧烷链、聚醚链和仲氨基，端基一般是伯氨基。从结构推演，需要做几个反应合成：一是硅氧烷链增链，二是碳链与硅氧烷链缩合，三是氨基与聚醚链增链，鉴于此，衍生出各种合成方法，目标就是合成出稳定性高、性能优良的氨基聚醚嵌段硅油。 2 几种方法合成嵌段聚醚硅油 2.1 端含氢双封头法此法是先将端含氢双封头与D4或DMC开环聚合成端含氢硅油，然后端含氢硅油与烯丙基缩水甘油醚在铂金属催化下，进行硅氧烷端氢键与碳双键加成反应，然后，将加成物在溶剂条件下与聚醚胺反应缩合。反应式如下： SiOCH3CH3SiRn CH3CH3CH2CH2CH2OCH2CHOHCH2NHOOCH3ONH2x y z CH3CH3CH2CH2CH2OCH2CHOHCH2NHOOCH3ONHx y z CH3CH3SiOCH3CH3m R:

聚硅氧烷增韧环氧树脂研究新进展

技术进展　荫机．１村料，２００７，２２（１）：４６￣４８　

ＳＩＬＩＣ（）ＮＥ　ＭＡＴＥＲＩＡＬ　

聚硅氧烷增韧环氧树脂研究新进展　

杜茂平，魏伯荣　，宫大军，刘彦君　

（西北工业大学理学院，西安７１００７２）　

摘要：综述了近年来聚硅氧烷增韧环氧树脂的方法及增韧机理的研究新进展，指出了这些增韧的方法　的局限性，并就今后的研究方向提出了建议。　关键词：环氧树脂，聚硅氧烷，增韧　中图分类号：ＴＱ２６４．１　７　文献标识码：Ａ　文章编号：１００９—４３６９（２００８）０１—００４６—０３　

环氧树脂具有优良的机械性能、电气性能以　

及粘接性能，在树脂基硅橡胶、热固性塑料、涂　

料、胶粘剂、电子封装等领域具有十分广泛的应　

用。但由于环氧树脂在固化过程中形成了高度交　

联的三维立体网状结构，分子链间缺少滑动；再　

加上Ｃ—Ｃ键、Ｃ～（）键的键能较小，表面能较　

高；致使固化树脂内应力较大、性脆、易产生裂　

纹。为了改善环氧树脂的韧性和综合性能，进一　

步扩大其应用领域，人们进行了大量研究工作。　

环氧树脂的增韧改性主要是在环氧树脂基体中加　

入橡胶或热塑性增韧剂。早期的环氧树脂增韧剂　

大都是液体聚硫橡胶、羧基或氨基封端的液体丁　

腈橡胶、官能基封端的丙烯酸酯等Ｌ１　］。使用这　

些增韧剂虽然增加了环氧树脂的韧性，但却降低　

了树脂的耐热性、耐老化性和电气性能。近年来　

研究较多的是聚硅氧烷增韧环氧树脂，下面综述　

近年来聚硅氧烷增韧环氧树脂的研究进展。　

１聚硅氧烷增韧环氧树脂的方法　

聚硅氧烷的引入可赋予环氧树脂低玻璃化转　

变温度、低表面张力、柔韧性、电气性能、阻燃　

性、耐热氧化性等；但是由于环氧树脂和普通聚　

硅氧烷的溶解度参数相差较大（环氧树脂为　

１０．９，聚硅氧烷为７．４～７．８），所以相容性较差，　

在固化前体系就会出现相分离，致使聚硅氧烷达　

到增韧环氧树脂的目的。为了提高聚硅氧烷增韧　

环氧树脂的效果，必须增加聚硅氧烷与环氧树脂　

的相容性。目前提高二者相容性的方法主要是采　

有机聚硅氧烷季铵盐的研究应用

康永　（陕西榆林陕西金泰氯碱化工有限公司技术中心７１８１　Ｏ０）　

［摘要］：仃饥计　足近，ｌ　术　内外　ｆ究的热　，』　改　ｒ｛：产：　仃机　ｆ：母拨　的优异　Ｉ＇１－ｆｉｇ　受　

究　∞ｉ　。　‘　，仃机¨本身ｊＩ仃的优良忡能：’Ｊ　办　．夺铵』．　…义ｎ仃【　的　特Ｉｒｌ：。　

仃｛ＪＬ”平铵　人ｆ『ｊ的，ｌｉ产平ｌＩ，ｌ　ｆ　－ｆ，发托　？　作川，仃０　Ｊ　泛ｎ勺　川　ｊ　。小爻，，　述Ｊ，ｒ】‘机　：　

夸钹　的Ｊ　¨Ｊ及　成　｝　，　

［关键词］：干忮　：聚舯　烷：合成；　川　

对仃机　的研究始ｒ　㈠ｆＩ：　【｛ＪｊｆＪＪ，对订机聚砟氧烷季铵盐的研究　０还要Ｉ晚　

些，［Ｊ上１ｌｌ：￣ｒ＿５／Ｋ以水，越米越多ｆ内０　者投入剑订机聚胙瓴烷零饯盐的研究｛Ｊ　列　｛】米。　含季铵基　的聚碑氧烷也　以石。成是一一类新　的特殊表面活性剂，ＨＪ途Ｊ‘。泛，近年　

米越来越受剑人ｆ『ｊ的匹视。含砟…离子表面活性刺之所以受剑　视，足Ｉ扣１　砩表而　

活性剂』＝Ｌ仃低的农面张力、优良的粘渝特性、柔顺性、无毒或低　，红碳氢化合物　

或水ｒｌ　溶解度低，砗烷可ｊＪｊ纤维－农而起化学反麻，使杀　能力、柔软能力ｌ卡Ｉｌ抗静电　能力更持久，　ｊｌ５月离子表面活性剂陀伍性　，提高了　Ｊ｝ｊ效果。　

这种含砖氧高ｆ农曲活性刹足山碎氧烷基团作为憎水基团，…离。　季饺丝团作　

为　水鉴｝｛１　成的物质。最　的禽伸　离　表而活性刑是２０　ｔｌｔ：￣ｇ　４０年代作为乳化　

剂　ｊ现的，发达Ⅲ家已经开发丁　多ｒｕｎ种，我国－　种较少。　１．聚硅氧烷季胺盐的合成方式　

有机聚酢氧烷季铵盐住合成时一股采川先合成聚砖氧烷，然后住进行季铵化的　

乃　法。仃机聚徘氧烷往合成时一股采川环硅氧烷开环ｊ１ｚ衡聚合的方法，催化荆＿仃　

Ｈ，ＳＯ　，ＫＯＨ，（ＣＨ　）４Ｎ０Ｈ等，然后接入功能性丛团（如胺蔡），根据需要控制接入　

基团的带，然　进行季铵化反应，Ｉ＿！ＩＪ可得剑需要的产　。　
