一例电磁继电器失效的故障树分析法作者：朱亮亮，等来源：《中小企业管理与科技·上中下旬刊》 2016年第3期朱亮亮张世明杨季玲上海航天设备制造总厂上海200245摘要本文主要介绍了某型电磁继电器一种金属多余物产生及导致失效的故障模式，通过故障树分析法对继电器生产过程分析，确定了多余物产生的根本原因，采取了有效措施避免类似故障重复发生。
关键词电磁继电器；失效；多余物；工艺改进电磁继电器是一种由控制电流通过线圈时产生的电磁吸力来驱动磁路中的可动部分，从而实现触点的开、闭或转换功能的控制元件，其结构较为复杂。
所以在电子设备中，电磁继电器属于失效率比较高的元器件。
例如，1971 年日本发射第一颗科学卫星，共用了1400 个电子元器件，其中，继电器仅占0.9%，但其失效数量占到元器件失效总数的4.7%。
内部存在可动多余物，是引起电磁继电器失效的主要失效模式之一。
1 背景介绍及故障分析方法上海航天设备制造总厂某型产品使用国内生产的电磁继电器，连续4 个月内发生多个继电器失效，失效现象都为继电器内部发现多余物。
按照航天质量管理要求，对连续发生的多起产品质量问题进行了“归零”。
由于连续出现质量问题，用户方代表也对前期已交付产品质量情况产生了怀疑，为消除用户担心，避免发生更多的质量问题，需找出问题根本原因，采取有效措施，确保交付产品质量可靠。
故障树分析（Fault Tree Analysis，FTA）技术是1962 年在美国贝尔电报公司的电话实验室开发的。
它采用逻辑的方法，可以形象地进行故障的分析，特点是直观、明了，思路清晰，逻辑性强，不仅可以作定性分析，还可作定量分析，体现了以系统工程方法研究安全问题的系统性、准确性和预测性，是安全系统工程的主要分析方法之一。
本文即利用故障树分析法，对该单位承制型号产品中出现电气继电器失效问题进行分析，找出故障点，分析失效机理，提出了具体改进措施，保证交付产品的质量可靠。
继电器的常见故障分析
继电器的常见故障分析
继电器在使用时，在电气控制系统的整个工作期间，触点虚接现象不是经常地发生，但如果发生，就会造成重大事故。
对于这种在控制回路中由于接触电阻的变化而使电磁式电器线圈两端的实际电压低于220;额定控制电路电压而引起的事故，在一般检查时很难发现，除非进行接触可靠性试验。
为此，对于用于特别重要的电气控制回路的继电器，应注意：
1.尽量避免采用12V及以下的低压作为控制电压，在这种低压控制回路中，因虚接引起的故障较常见。
曾经在使用JZC1-44接触器式继电器时，碰到过上述问题，并得到了合理的处理。
2.控制回路采用24V 作为额定控制电压时，应采用并联型触点，以提高其工作可靠性。
3.控制回路必须用低电压控制时，以采用48V为优。
大容量接触器可利用中间继电器控制，以进一步提高工作可靠性。
4.控制回路采用220V及以上电压作为额定控制电压时，具有高的可靠性。
继电器故障的检修方法
继电器故障的检修方法继电器是一种常用的电气设备，它在电路中起到开关和保护的作用。
然而，由于长时间的使用或者其他原因，继电器可能会发生故障。
本文将介绍一些常见的继电器故障以及相应的检修方法。
1.继电器失效：继电器在长时间使用后可能会失效，导致无法启动或关闭相应的设备。
这可能是由于内部接触不良、线圈烧毁、触点氧化等原因引起的。
检修方法：-首先，检查供电线路是否正常，确保继电器接收到正确的电压。
-检查继电器的触点是否干净，如果存在氧化或损坏的情况，可以使用细砂纸或清洁剂进行清洁或更换触点。
-检查继电器的线圈是否烧毁，如果烧毁，需要更换继电器。
-如果以上方法都不能解决问题，可能需要将继电器送往专业的维修中心进行修理或更换。
2.继电器吸引力或保持力不足：继电器在吸引电压或者保持电压不足时，可能会导致不能成功吸引或者保持。
检修方法：-首先，检查供电线路是否正常，确保继电器接收到正确的电压。
-检查触点的压力是否足够，不够的话可以调整触点弹簧的力度或者更换弹簧。
-检查线圈的电流是否正常，如果不正常，可以检查线圈是否短路或开路，如果有问题需要更换线圈。
-检查继电器的内部连接是否良好，如果存在松动的现象，可以重新连接或者紧固螺丝。
3.继电器噪声过大：继电器在工作时可能会产生噪声，过大的噪声可能会对设备造成损害。
检修方法：-首先，检查继电器的销蚀情况，如果销蚀过大，可能会导致噪声增大，需要清理或更换销。
-检查触点接触面是否干净，如果存在氧化或污染，应该使用细砂纸或清洁剂进行清洁。
-如果以上方法都不能解决问题，可能需要更换继电器或者采取降噪措施，例如增加继电器的电容或者电阻。
继电器是一个重要的电气设备，对于电路的正常运行起到至关重要的作用。
因此，当继电器发生故障时，需要及时检修。
本文介绍了继电器故障的检修方法，希望对读者有所帮助。
但是，在进行检修时应该注意安全，如果不确定的情况下最好请专业人员进行维修。
继电器不吸合最简单处理方法
继电器不吸合最简单处理方法在咱们日常生活中，电器是无处不在，简直就像空气一样，没了它们，生活真是没法想象。
不过，有时候这些小家伙们也会跟我们开玩笑，尤其是继电器这个“老顽童”。
今天就来聊聊继电器不吸合的那些事儿，以及一些简单的处理方法，让我们轻松应对这种“恶作剧”吧！1. 了解继电器的基本原理1.1 继电器是什么？首先，咱们得知道，继电器其实是个电气开关，可以控制大电流的电路。
简单来说，它就像是电器的“门卫”，只要一声令下，它就会打开或者关闭电路。
继电器的工作原理也不复杂，基本上是通过电磁铁吸合来完成的。
1.2 为什么不吸合？那你肯定会问，为什么继电器有时候不吸合呢？这就跟我们早上赖床一样，可能是因为没电、接触不良，或者内部损坏。
就像有的人早上闹钟响了也不愿意起床，继电器有时候也懒得工作。
2. 常见故障及处理方法2.1 检查电源首先，你得看看电源。
电源没电就别想让继电器乖乖工作了。
就像你没吃早餐，怎么可能有力气去上班？检查一下插座、开关，确保一切都正常。
别让电源的“小毛病”影响了你的“大计划”。
2.2 检查接线接下来，看看接线。
接触不良就像你跟朋友之间的信任问题，没联系，自然没反应。
确保每根线都牢牢接好。
顺便说一句，别忘了关掉电源再检查，这可不是“开玩笑”的时候。
2.3 清洁接点接着，试试给继电器的接点做个“大扫除”。
时间久了，灰尘和氧化物就像是心里的小烦恼，影响继电器的正常工作。
拿个干净的布轻轻擦拭一下，保持干净整洁，继电器一定会感激你，乖乖地回到工作状态。
3. 当这些方法都无效时3.1 更换继电器如果你尝试了以上的方法，继电器还是不吸合，那就很可能是它“退休”了。
没办法，万物都有生命周期，继电器也不例外。
这时候，最简单的办法就是更换一个新的。
就像换掉一双旧鞋，虽然舍不得，但毕竟新鞋才走得更稳。
3.2 寻求专业帮助如果自己动手搞不定，那就该考虑请专业人士了。
别犹豫，找个电工来帮忙就对了。
他们就像是“超级英雄”，在你最需要的时候出现，解决各种电气问题。
电磁继电器失效分析与可靠性提升
电磁继电器失效分析与可靠性提升摘要：电磁继电器在日常生活中有很多优点。
电磁继电器的实质是通过低电压、弱电流控制高电压、强电流电路，加以利用可实现远距离操纵和生产自动化，在现代生活中起着举足轻重的作用。
本文主要对电磁继电器失效分析与可靠性提升进行论述，详情如下。
关键词：电磁；继电器；失效分析引言电力系统运行时，数据信息的响应高速度是硬性要求。
如果在电力系统正常运行时，智能变电站继电保护系统遇到数据信息不能及时响应，就会出现系统中的保护指令不能及时、有效反馈，导致电力系统出现故障，造成一定的财产损失和引起人员安全问题。
简而言之，就是电力系统中的光纤线路等传输介质出现问题，就会造成信息数据的传输障碍，进而影响智能变电站的稳定工作，损坏设备、元件，减少电力企业的经济效益。
1失效分析（1）近期在家用空调电控主板生产过程中，所使用电磁继电器出现批量不良下线，数量15PCS，原因为测试过程中吸合电压过大。
手动把衔铁向前移动，再次测试结果为合格；（2）复现合格品跌落后出现的不良现象与下线品一致；（3）结合下线品的质量表现，可以明确失效原因为跌落或受外力冲击导致产品内部结构发生变异即衔铁后移，导致力臂发生变化，出现吸合电压大现象。
2电磁继电器可靠性提升2.1继电保护不动作首先是检查控制电源系统。
控制泵站机组分合闸时，需要保证控制电源系统正常。
如果直流电源未供电或者直流屏出现故障。
会导致开关柜不能够进行分合闸，机组无法正常运转，所以直流电源在泵站自动控制系统中很关键。
应定期对直流系统的电池模块进行检测，确保机组安全稳定的运行。
其次是检查保护整定值。
保护定值是设计院严格按照泵站整体负荷、运行方式、设备等计算出的保护整定值。
当泵站电力系统故障时继电保护根据相应的保护整定值自动、迅速、有选择性地将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证其它无故障部分迅速恢复正常运行。
泵站工作人员对保护装置要非常熟悉，保护装置在做完保护实验后要对照整定值表，检查整定值设置是否正确，保护投切正确。
继电器常见的故障类型及诊断方法

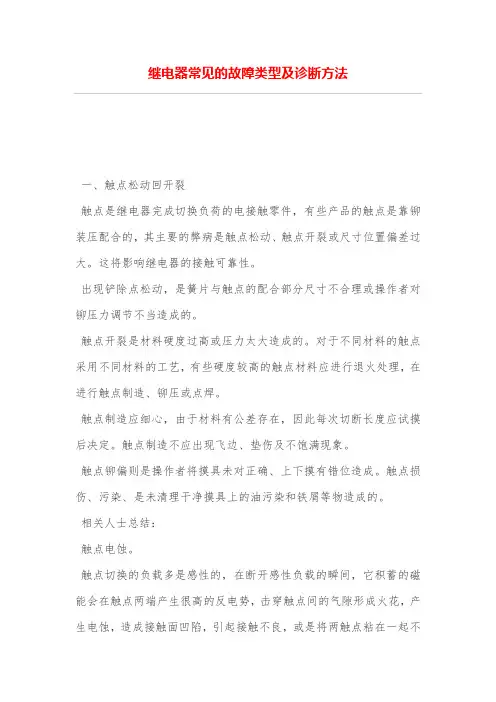

继电器常见的故障类型及诊断方法一、触点松动回开裂触点是继电器完成切换负荷的电接触零件，有些产品的触点是靠铆装压配合的，其主要的弊病是触点松动、触点开裂或尺寸位置偏差过大。
这将影响继电器的接触可靠性。
出现铲除点松动，是簧片与触点的配合部分尺寸不合理或操作者对铆压力调节不当造成的。
触点开裂是材料硬度过高或压力太大造成的。
对于不同材料的触点采用不同材料的工艺，有些硬度较高的触点材料应进行退火处理，在进行触点制造、铆压或点焊。
触点制造应细心，由于材料有公差存在，因此每次切断长度应试摸后决定。
触点制造不应出现飞边、垫伤及不饱满现象。
触点铆偏则是操作者将摸具未对正确、上下摸有错位造成。
触点损伤、污染、是未清理干净摸具上的油污染和铁屑等物造成的。
相关人士总结：触点电蚀。
触点切换的负载多是感性的，在断开感性负载的瞬间，它积蓄的磁能会在触点两端产生很高的反电势，击穿触点间的气隙形成火花，产生电蚀，造成接触面凹陷，引起接触不良，或是将两触点粘在一起不能分离，从而造成短路。
防止触点间的电蚀可以采用设置电阻灭火花电路、设置阻容灭火花电路等措施实现。
触点积尘。
灰尘、污垢会在继电器的触点上沉积，会使触点表面生成一层黑色的氧化膜，导致继电器接触不良，因此需要定期要对触点进行清洗，可以采用四氯化碳液体，这样能够保证触点的良好接触性能。
二、继电器参数不稳定电磁继电器的零部件相当部分是铆装配合的，存在的主要问题是铆装处松动或结合强度差。
这种毛病会使继电器参数不稳定，高低温下参数变化大，抗机械振动、抗冲击能力差。
造成这种毛病的原因主要是被铆件超差、零件放置不当、工摸具质量不合格或安装不准确。
因此，在铆焊前要仔细检验工摸具和被铆零件是否符合要求。
三、电磁系统铆装件变形铆装后零件弯曲、扭斜、墩粗黑给下道工序的装配或调整造成困难，甚至会造成报废。
这种毛病的原因主要是被铆零件超长，过短或铆装时用力不均匀，摸具装配偏差或设计尺寸有误，零件放置不当造成。
军用电磁继电器失效分析研究
军用电磁继电器失效分析研究作者：黄姣英胡振益高成武荣荣来源：《现代电子技术》2013年第10期摘要：军用电磁继电器的可靠性要求极高，任何失效情形必须找出失效原因，进行失效归零。
总结了军用电磁继电器的失效分析方法，并对贮存和使用过程中常见的失效模式及失效机理进行分析。
针对机械变形、环境应力等影响电磁继电器失效的典型因素及其作用机理进行详细探讨。
在此基础上，完成了两个军用电磁继电器失效的实际案例研究。
最后，结合失效机理研究提出电磁继电器的可靠性改进措施。
关键字：电磁继电器；失效分析；失效模式；失效机理中图分类号： TN911⁃34 文献标识码： A 文章编号： 1004⁃373X（2013）10⁃0131⁃050 引言电磁继电器是一种由控制电流通过线圈时产生的电磁吸力来驱动磁路中的可动部分，从而实现出点的开、闭或转换功能的控制元件，电磁继电器具有转换深度高、多路同步切换、输入/输出比大、抗干扰能力强的特点，常作为控制元件被广泛应用于现代国防军事、工业自动化、交通运输及农业机械等领域中。
1 电磁继电器的结构对电磁继电器进行全面的失效物理分析，剖析失效机理与失效模式，可以发现电磁继电器的固有质量问题，也可能发现因不按规定条件使用而失效的使用质量问题。
2 电磁继电器的失效分析方法在进行外观检查时，引脚玻璃绝缘子等处应重点检查，而电测试主要是要得到接触电阻，电接触压降等参数，开封检查则重点检查机械部件有无变形，支架间隙是否合理，线圈有无损坏，触头污染情况等。
最后，经过检测确定失效点，并根据物理分析来确定失效机理，找出失效原因，得出失效结论。
3 电磁继电器的失效模式与失效机理电磁继电器失效后电测试表现如下：分合线圈电路后动触簧无动作；动触簧有动作但是动作行程不满足要求；触头连接上但电参数超差；电磁继电器时而正常工作，时而不能正常工作。
3.1 机械变形对机械系统失效的影响3.2 环境应力对电磁继电器失效的影响3.3 电弧放电对触头电接触失效的影响在电磁继电器触头闭合的过程中，由于簧片自身的弹性，触头处会产生短时间的回跳。
