码头面层砼裂缝的预防及处理
２００６年３月第３期总第３８６期水运工程Ｐｏｒ【＆ＷａｔｅⅣａｖＥｎｇｉｎｅｅｒｉｎｇＭａｒ．２００６Ｎｏ．３ＳｅｒｉａｌＮｏ．３８６
码头面层砼裂缝的预防及处理
纪军
（山东港湾建设有限公司，山东日照２７６８２６）
摘要：在港口工程中，码头面层产生裂缝，影响工程的观感质量，海水渗入深度大的裂缝腐蚀内部钢筋，影响结构的耐久性。因此，混凝土构件表面裂缝问题不容忽视。结合日照港集装箱、散粮码头工程实际，介绍码头胸墙面层裂缝的预防及处理。关键词：码头面层；混凝土裂缝；预防；处理中图分类号：ｕ６５６．３１七文献标识码：Ｂ文章编号：１００２—４９７２（２００６）０３—００４０—０２
ＰｒｅｖｅｎｔｉｏｎａｎｄＴｒｅａｔｍｅｎｔｏｆＷｈａｒｆＳｕｒｌｈｃｅＣｏｎｃｒｅｔｅＣｒａｃｋｓ
ＪＩＪｕｎ（ｓｈａｎｄｏｎｇＨａｒｂｏｒＣｏｎｓｔｒｕｃｔｉｏｎＣｏ．，Ｌｔｄ．，Ｒｉｚｈａｏ２７６８７６，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｐｏｒｔｅｎｇｉｎｅｅｒｉｎｇ，ｃｒａｃｋｓｉｎｗｈａｒｆｓｕｒｆａｃｅｗｉＵｎｏｔｏｎｌｙｉｎｎｕｅｎｃｅｔｈｅｖｉｓｕａｌｑｕａｌｉｔｙｏｆｐｒｏｊｅｃｔ，ｂｕｔ
ａｌｓｏｗｅａｋｅｎｔｈｅｄｕｒａｂｉｌｉｔｙｏｆｓｔｌｌｌｃｔｕｒｅｓｗｈｅｎｓｅａｗａｔｅｒｐｅｎｅｔｒａｔｅｓｉｎｔｏｄｅｅｐｃｒａｃｋｓａｎｄｃｏｒｒｏｄｅｓｔｈｅｉｎｔｅｍａｌ
ｒｅｉｎｆｏｒｃｅｍｅｍ．Ｓｏ，ｔｈｅｐｒｏｂｌｅｍｏｆｃｒａｃｋｓｉｎｓｕｒｆａｃｅｏｆｅｏｎｃｒｅｔｅｓｔｍｃｔｕｒｅｓｓｈａｌｌｎｏｔｂｅｉｇｎｏｒｅｄ．Ｔｈｉｓｐ叩ｅｒｄｅａｌｓｗｉｔｈ
ｔｈｅｐｒｅｖｅｎｔｉｏｎａｎｄｔｒｅａｔｍｅｎｔｏｆｃｒａｃｋｓｉｎｗｈａｒｆｃｒｅｓｔｗａｌｌｓｕｄ’ａｃｅｃｏｍｂｉｎｉｎｇｔｈｅｅｎｇｉｎｅｅｒｉｎｇｐｒａｃｔｉｃｅｏｆｃｏｎｔａｉｎｅｒ
ｔｅｒｍｉｎａｌａｎｄｂｕｌｋｇｒａｉｎｔｅ彻ｉｎａｌｉｎＲｉｚｈａｏＰｏｒｔ．
Ｋｅｙｗｏｒｄ量：ｗｈａｒｆｓｕｒｆａｃｅ；ｃｏｎｃｒｅｔｅｃｒａｃｋｓ；ｐｒｅｖｅｎｔｉｏｎ；ｔｒｅａｔｍｅｎｔ
１码头胸墙面层裂缝产生的原因分析日照港集装箱码头面层于２００４年５月初开
始施工，第一段胸墙面层质量不太理想。出现几
道０．２ｍｍ左右的裂缝：小型龟裂更多。产生裂缝的原因是多方面的。主要有以下４类：外荷载作
用引起的裂缝；施工过程中形成的裂缝；因混凝
土组成成份产生的裂缝；因使用条件和环境改变
导致的裂缝。借助仪器显微及沿表面裂缝凿开来清理后观
察．较宽的裂缝深度接近保护层厚度，其余的龟
裂属于表面裂缝。深度在１～１０ｍｍ。裂缝产生比
较快的时段多是在混凝土成型龄期１～３ｄ内。在现场施工方面，宽度、深度较大的裂缝可
能是在混凝土面层施工过程中混凝土拌合物和易性不好或振捣工序不到位使混凝土成型以后产生沉降，以及施工过程中踩塌钢筋骨架使之产生水
平和上下移动加大了钢筋保护层的厚度而产生裂
缝：至于表面龟裂主要是由于混凝土表面泌水较
多、浆体太厚、没有经过二次提浆及二次抹面，再加养护不及时或方法不当使表面水分过分散失。
产生混凝土表面龟裂；在混凝土拌合物方面，由
于混凝土搅拌、运输、施工时间过长，工序衔接不紧密，光照充足等使混凝土水分减少较多致坍
落度变小．并且未及时采取保护措施使混凝土和
易性和工作度达不到要求，也是产生裂缝的原因
之一。经分析认为第１、４类原因可以排除，主要是
由于第２、３类原因引起的裂缝。
收稿日期：２００５—１２—２０
作者简介：纪军（１９７５一），男，工程师，从事港口码头施工。 万方数据第３期纪军：码头面层砼裂缝的预防及处理・４１・
２码头胸墙面层裂缝的施工预防措施【１－２】由于施工条件千变万化．施工工艺、过程复
杂多样，往往很难控制裂缝形成，首先对防止施
工过程导致的裂缝而采取的措施作一介绍。１）塑性混凝土下沉，被顶部钢筋所阻，往往形
成沿钢筋方向的裂缝，这种裂缝可通长或断续。在
施工过程中可以通过改善混凝土水灰比，减少泌水，加强自然养护，增加混凝土保护层厚度加以预防。
２）由于在已绑扎好的上层钢筋上频繁踩踏，
使承受负弯矩的受力筋的混凝土保护层加大，构
件的有效高度减小，可能形成沿构件支承边缘的垂直于受力筋的裂缝。设计选用的受力筋不宜过
细．施工中采取有效的固定钢筋措施，如禁止在
顶部钢筋上走动、设置马凳可有效预防裂缝发生。３）由于混凝土施工过程中搅拌、运输时间过
长，造成水份蒸发，坍落度过低，混凝土体积中
会形成不规则的网状裂缝：混凝土初期养护时急骤干燥．混凝土与大气接触会出现不规则的网状
裂缝。施工中应控制混凝土的运输时间，控制人
仓混凝土的坍落度，必要时进行２次搅拌，加强
早期养护，减少水份蒸发可有效控制裂缝产生。４）混凝土施工中由于振捣不密实．出现蜂
窝．这往往是形成各种受力裂缝的起点。施工中
应保证混凝土的拌制、浇筑的振捣质量，当发现
混凝土蜂窝时应及时采取措施进行补强。５）为了保证混凝土的流动性，泵送混凝土增
加了水泥和水的用量，导致混凝土凝结硬化过程
中收缩量增大，容易在混凝土体积中出现不规则的网状裂缝。施工中应控制水泥用量和水灰比不
宜过大。同时还可相对提高混凝土的含砂率。６）施工中由于模板问题，也容易发生裂缝．
应注意下列模板问题：
①木模因受潮而膨胀上拱，使混凝土板面产
生上宽下窄的裂缝。施工中就尽量避免采用过分
干燥的木材做模板。②由于模板刚度不够，在刚浇筑塑性混凝土
的侧向压力作用下发生变形，使混凝土构件再现
与模板变形一致的裂缝。应加强模板刚度，尤其是侧向模板。
③由于模板局部失稳或模板支撑因地基等原因下沉．造成已浇筑混凝土沿模板变形相应部位
发生裂缝。要保证模板支撑设置在坚固的支承面
上．保证模板支撑的总体承载力、刚度和稳定性。
④混凝土尚未达到足够强度，模板还未拆除，受到意外振动而产生相应的裂缝。
⑤模板拆除过早，混凝土尚未形成足够的强
度，构件在自身重力荷载作用下，可能产生各种受力裂缝。施工中应严格控制拆模时间。
７）夏季施工由于气温过高，混凝土散热不
利。容易形成混凝土垂直长度的收缩裂缝。设计
中可缩小构件尺寸，或尽量避开高温时间，控制
入仓温度，采取加冰方法，加强洒水养护，采取有效的散热措施，可有效控制该类裂缝的产生。
８）冬季施工混凝土早期受冻，使构件表面出现裂纹或局部剥落，脱模后再现空鼓现象。可采
取有效的防冻、保温等保护措施，或在混凝土中
掺加防冻剂等。９）胸墙面层混凝土强度等级Ｃ３５，其水泥用
量越大，混凝土的水化热越大，越容易引起收缩
裂缝。应在混凝土的组成成份方面采取如下预防措施：
①优化混凝土配合比设计，选用合理的级配
和砂率，采用低水化热水泥。
②严格控制碎石、砂骨料质量，粗骨料碎石
选用坚硬、抗压强度高、粒状呈多棱角的石子，细骨料砂选用清洁、坚硬的中粗砂，并对砂内有
害杂质含量严加限制。
③掺加外加剂，掺加了聚炳稀腈纶防裂纤维，对防止龟裂产生明显效果。
３对于已有裂缝的处理方法裂缝处理的基本原则是达到补强、防渗、防
止钢筋生锈的目的。裂缝处理的方法主要采用化
学灌浆法，灌浆料目前使用较多的是改性聚氨脂，
它具有良好的耐候性、耐化学腐蚀性，同基材粘
结力好，可随混凝土变形而变形【３】。裂缝处理方法因裂缝是否表层和贯穿而有所不同，下面综合上
述实例中裂缝处理简单叙述其一般处理措施。１）针对浅表裂缝，其处理措施分以下，１／卜步骤：
①裂缝开槽．一般沿裂缝开
（下转第４５页）
万方数据第３期朱同坤：港口散货装卸成套工艺设备系统建设管理的新模式‘４５・
“没有聘请工程咨询管理总包”的模拟工况来安
排．自我加压。在质量、工期等方面建立独立的
保障措施，从而使日照港铁矿石码头的工艺设备建设交出一份精品工程。
从实践来看。日照港矿石码头选择工程咨询
管理总包的收效是显著的。体现在四个方面：１）节省投资。日照港矿石码头一期工程工艺
设备概算投资为５．０５亿元，实际投资大约４．２亿元，
预计工程决算比总概算约节省资金８４５０万元，节
省１６．７％。２）工期快。２００４年６月签订工程咨询管理总包合同，工程于２００５年８月底进入试生产，系统
工程只用了１４个月。３）见效快。日照港矿石码头一期工程的初步
（上接第４１页）
深５ｃｍ、宽１０ｃｍ左右的ｕ型槽，清洗槽面，除
去污层、浮灰；②在槽内涂抹丙乳净浆，在净浆未干之前坐上丙乳砂浆，表面抹平；③丙乳砂浆
表面略干后，薄膜覆盖，硬化后洒水养护７ｄ。２）对深层未贯穿裂缝采用单侧处理，贯穿裂
缝采用双侧处理．其处理方法如下：
①混凝土表面处理。即将裂缝附近混凝土表面
清污处理．一般采用有机溶剂刷洗裂缝。②埋设灌
浆嘴，表面封闭裂缝。③检验嘴与嘴之间封闭情
况。用压缩空气试气，检验灌浆通路是否贯通，封闭层是否漏气，如有问题重新补封。④灌浆。灌浆
压力一般控制在０．３～０．６ＭＰａ，视实际情况调整；从下往上灌注．当临近灌浆孔有浆液流出时关闭出浆
嘴．继续灌注：当该孔吃浆量小于０．０２Ｌ／ｍｉｎ时，可结束灌注，封闭该嘴，移入下一孑Ｌ继续灌注，直到该条裂缝全部灌完。⑤当确认浆液完全固化时，
再沿裂缝表面开一ｕ型槽，坐上丙乳砂浆恢复原
貌。处理长度应长于裂缝端１０ｃｍ。
４结语港口工程中各种混凝土结构、构件处于不利设计年吞吐量为１６００万ｔ，而实际上，该工程于２００５年８月底进入试生产，到２００５年年末，只用
４个月的时间，吞吐量就突破１６００万ｔ。创造了港口码头投产的奇迹。４）工程质量优良。经过相关政府机构组织的
严格验收．本工程的１０个单项工程验收以及系统
考核验收全部达到“优良”。
参考文献：
ｒ１１中国工程建设网．探索我国工程咨询公司新的发展模
式［ＥＢ／０Ｌ】．（２００３—０１一０２）［２００５一０４—１５］．ｈｔｔｐ：，，ｗｗｗ．ｃａｃｅｍ．ｃｏｍ．ｃｎ／ｐｍｏｐｅｎ．［２］项目管理网．代建制管理实践［ＥＢ／ＯＬ］．（２００５—０８—２５）［２００５—１０一１３］．ｈｔｔｐ：／，ｗ、＾ｎｎｔｗ１０３．ｃｏｍ／ａｒｔｉｃｌｅｓ．
的海洋环境中。属于外露的一类。其各种结构
会以多种方式引起破坏和腐蚀，混凝土裂缝为
混凝土病害的主要表现之一，混凝土建（构）筑物的缺陷是从裂缝的扩展开始的，是破坏的
初始阶段。裂缝引起的渗漏、强度降低、保护
层脱落、钢筋锈蚀、混凝土碳化、承载力削弱，影响混凝土结构的耐久性和防水性。即使面层
的裂缝也会加速构筑物破坏的进程，对工程产
生不利的影响。在认识到裂缝的危害性的同时，应该针对不同的施工环境、条件及产生的原因采取相应的预
防和修补处理措施，综合考虑各种因素制定可行
有效的施工技术方案，减少和避免裂缝的产生，增强结构安全性，保证工程质量。
参考文献：
［１］ＧＢ５０１６４—９２，混凝土质量控制标准［Ｓ】．
『２］严亚勋，柳延江．码头堆场混凝土面板早期裂缝浅析及预防措施叨．水运工程，２００２（９）：８４—８６．『３］张春生，张海波，李世良．混凝土建筑物裂缝处理措施
［Ｊ】．水利科技与经济，２００４（３）：１８７—１９０．
万方数据
港口码头施工中混凝土裂缝防治对策
港口码头施工中混凝土裂缝防治对策
发布时间：2022-08-02T06:50:48.165Z 来源：《科学与技术》2022年3月6期 作者： 李鹏浩
[导读] 港口码头在施工阶段，最为重要的建筑材料是混凝土，混凝土使用中具有生产工艺简单，
李鹏浩
浙江海港海洋工程建设有限公司温州分公司 浙江 温州325000
摘要：港口码头在施工阶段，最为重要的建筑材料是混凝土，混凝土使用中具有生产工艺简单，价格低廉的特征，同时原料较为丰富，除此之外，混凝土还具有强度高、抗压力强、耐久性好的优点。但是在使用阶段，由于会受到环境、温度以及施工工艺等方面的影
响，导致混凝土后期使用会出现裂缝，严重危害到港口码头的施工质量，因此，工作人员在施工阶段需要分析混凝土裂缝产生的因素，制
定有效防治方法，提升施工质量，为港口码头施工提供基础。
关键词：码头施工；混凝土；裂缝防治
港口码头在施工阶段，如果发生混凝土裂缝，就会严重影响码头的美观性、耐久性和承载力，混凝土开裂后，在空气中会暴露内部钢筋，强化钢筋侵蚀，工程耐久性降低，使观赏效果和美观效果产生不良影响，也会减少承载能力，对港口码头的使用性能产生不利影响
[1]。所以港口码头在施工阶段，需要分析混凝土裂缝产生的因素，给予有效的治疗方式，在港口码头施工的各个环节都需要合理控制。
1混凝土裂缝成因
1.1温差引起的裂缝
温度裂缝大多情况下发生在昼夜温差较大的地区和季节，混凝土在浇筑之后，在硬化阶段，水泥的水化热容易积聚在混凝土内部，不容易散出，导致混凝土内部温度加大，因此，内外具有很大温差，这种情况下会容易出现不规则裂缝，也就是常见的混凝土温度裂缝。
1.2塑性收缩引起的裂缝
混凝土在浇筑之后，凝结前时期，混凝土表面会由于失水因素导致出现收缩现象，这种情况属于塑性收缩，出现这种现象的因素主要有以下几点，混凝土在凝结前期强度不够，同时，在凝结阶段容易受到自然环境和温度的影响，因此导致水分发挥较快，造成混凝土内部
高桩码头混凝土面层裂缝的预防措施
２０１１年６月 第３期总第１７４期 由国港湾建设
Ｃｈｉｎａ Ｈａｒｂｏｕｒ Ｅｎｇｉｎｅｅｒｉｎｇ Ｊｕｎ．，２０１１ Ｔｏｔａｌ １７４，Ｎｏ．３
高桩码头混凝土面层裂缝的预防措施
秦飞
（中交一航局第一工程有限公司，天津３００４５６）
摘要：高桩码头面层混凝土裂缝是施工质量通病，影响码头整体观感。尤其是面层混凝土中有很多高出面层标高
的基础且需要预埋大量的管道，给码头面层混凝土裂缝的预防及控制带来难度。文章以天津港中化石化码头工程面
层混凝土施工为例，介绍综合性防裂措施。防裂效果较好。
关键词：高桩码头；混凝土面层；裂缝；预防措施 中图分类号：Ｕ６５６．１１；ＴＵ７５５ 文献标志码：Ｂ 文章编号：１００３—３６８８（２０１１）０３—００７１—０２
Ｐｒｅｃａｕｔｉ０ｎａｒｙ Ｍｅａｓｕｒｅ ｆｏｒ Ｃｏｎｃｒｅｔｅ Ｃｒａｃｋｉｎｇ ｏｎ Ｓｕｒｆａｃｅ
ｏｆ Ｈｉｇｈ－Ｐｉｌｅ Ｗｈａｒｆ
ＱＩＮ Ｆｅｉ （Ｎｏ．１ Ｅｎｇ．Ｃｏ．，Ｌｔｄ．ｏｆ ＣＣＣＣ Ｆｉｒｓｔ Ｈａｒｂｏｒ Ｅｎｇ．Ｃｏ．，Ｌｔｄ．，Ｔｉａｎｊｉｎ ３００４５６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｃｏｎｃｒｅｔｅ ｃｒａｃｋ ｂｅｌｏｎｇｓ ｔｏ ｂｅ ａ ｒｅｌａｔｉｖｅｌｙ ｇｅｎｅｒａｌ ｍａｔｔｅｒ ｉｎ ｅｎｇｉｎｅｅｒｉｎｇ ｃｏｎｓｔｒｕｃｔｉｏｎ，ｗｈｉｃｈ ｉｎｆｌｕｅｎｃｅｓ ｔｈｅ ｗｈａｒｆ
ｉｍｐｒｅｓｓｉｏｎｓ，ｅｓｐｅｃｉａｌｌｙ ｆｏｒ ｔｈｅ ａｐｐｅａｒａｎｃｅ ｏｆ ｓｕｒｆａｃｅ ｌａｙｅｒ ｃｏｎｃｒｅｔｅ．Ｉｔ ｂｒｉｎｇｓ ｄｉｆｉｃｕｌｔｉｅｓ ｔｏ ｔａｋｅ ｐｒｅｃａｕｔｉｏｎｓ ａｎｄ ｃｏｎｔｒｏｌｓ ａｇａｉｎｓｔ ｗｈａｒｆ ｓｕｒｆａｃｅ ｌａｙｅｒ ｃｏｎｃｒｅｔｅ ｃｒａｃｋ ｏｎ ｔｈｉｓ ｏｃｃａｓｉｏｎ ｗｈｅｎ ｔｈｅｒｅ ａｒｅ ｍａｎｙ ｆｏｕｎｄａｔｉｏｎｓ ａｂｏｖｅ ｔｈｅ ｅｌｅｖａｔｉｏｎ ｏｆ ｓｕｒｆａｃｅ ｌａｙｅｒ

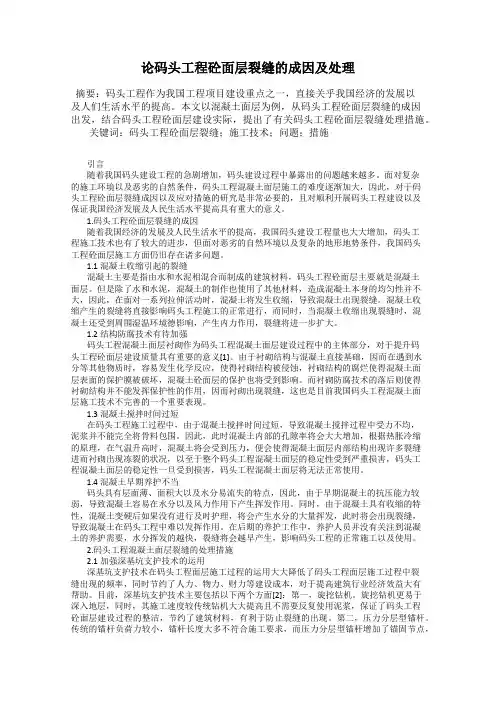

论码头工程砼面层裂缝的成因及处理
论码头工程砼面层裂缝的成因及处理
摘要：码头工程作为我国工程项目建设重点之一，直接关乎我国经济的发展以及人们生活水平的提高。本文以混凝土面层为例，从码头工程砼面层裂缝的成因出发，结合码头工程砼面层建设实际，提出了有关码头工程砼面层裂缝处理措施。
关键词：码头工程砼面层裂缝；施工技术；问题；措施
引言
随着我国码头建设工程的急剧增加，码头建设过程中暴露出的问题越来越多。面对复杂的施工环境以及恶劣的自然条件，码头工程混凝土面层施工的难度逐渐加大，因此，对于码头工程砼面层裂缝成因以及应对措施的研究是非常必要的，且对顺利开展码头工程建设以及保证我国经济发展及人民生活水平提高具有重大的意义。
1.码头工程砼面层裂缝的成因
随着我国经济的发展及人民生活水平的提高，我国码头建设工程量也大大增加，码头工程施工技术也有了较大的进步，但面对恶劣的自然环境以及复杂的地形地势条件，我国码头工程砼面层施工方面仍旧存在诸多问题。
1.1混凝土收缩引起的裂缝
混凝土主要是指由水和水泥相混合而制成的建筑材料，码头工程砼面层主要就是混凝土面层。但是除了水和水泥，混凝土的制作也使用了其他材料，造成混凝土本身的均匀性并不大，因此，在面对一系列拉伸活动时，混凝土将发生收缩，导致混凝土出现裂缝。混凝土收缩产生的裂缝将直接影响码头工程施工的正常进行，而同时，当混凝土收缩出现裂缝时，混凝土还受到周围湿温环境德影响，产生内力作用，裂缝将进一步扩大。
1.2结构防腐技术有待加强
码头工程混凝土面层衬砌作为码头工程混凝土面层建设过程中的主体部分，对于提升码头工程砼面层建设质量具有重要的意义[1]。由于衬砌结构与混凝土直接基础，因而在遇到水分等其他物质时，容易发生化学反应，使得衬砌结构被侵蚀，衬砌结构的腐烂使得混凝土面层表面的保护膜被破坏，混凝土砼面层的保护也将受到影响。而衬砌防腐技术的落后则使得衬砌结构并不能发挥保护性的作用，因而衬砌出现裂缝，这也是目前我国码头工程混凝土面层施工技术不完善的一个重要表现。
高桩梁板式码头混凝土面层横向裂缝成因及解决措施
高桩梁板式码头混凝土面层横向裂缝成因及解决措施
高桩梁板式码头是一种常见的港口工程结构，它具有结构安全性高、使用寿命长、施工工艺简单等优点，因此得到广泛应用。在使用过程中，高桩梁板式码头混凝土面层横向裂缝的出现成为了一个比较常见的问题，这不仅影响了码头的使用寿命，还可能对操作人员和船只的安全造成威胁。本文将针对高桩梁板式码头混凝土面层横向裂缝的成因及解决措施进行探讨。
一、成因分析
1. 温度变化引起的热应力
在高桩梁板式码头的使用过程中，受气候因素的影响，大范围的温度变化会引起混凝土面层的热胀冷缩，从而产生热应力。当热应力受到约束，超过混凝土的承受能力时，就会导致混凝土面层出现横向裂缝。
2. 环境湿度变化引起的收缩和膨胀
环境湿度的变化也会对混凝土面层造成影响。在潮湿环境中，混凝土面层会吸收水分而造成膨胀；而在干燥环境中，混凝土面层则会失去水分而发生收缩。这种收缩和膨胀的变化也容易导致混凝土面层出现横向裂缝。
3. 施工工艺问题
在高桩梁板式码头的施工过程中，如果混凝土的浇筑和养护不到位，密实度不够或者有空鼓和松散现象，都可能成为横向裂缝的隐患。如果混凝土的配比不合理、养护不足、施工温度不合适等，也都会导致混凝土面层横向裂缝的出现。
二、解决措施
1. 采用合理的混凝土配合比
在高桩梁板式码头混凝土面层的设计和施工过程中，需要根据实际情况采用合理的混凝土配合比，确保混凝土的抗裂性能。可以采用添加聚丙烯纤维、改性增塑剂等材料来提高混凝土的抗裂性能，同时合理控制水灰比，保证混凝土的密实性和均匀性。
2. 加强混凝土的养护工作
混凝土的养护工作是非常关键的，可以通过覆盖湿润物料、喷水、覆盖塑料薄膜等方式来加强混凝土的养护。充分保证混凝土的养护时间和养护质量，减少混凝土表面干裂和收缩带来的影响，有效防止混凝土面层横向裂缝的产生。
高桩梁板式码头混凝土面层横向裂缝成因及解决措施 2
高桩梁板式码头混凝土面层横向裂缝成因及解决措施
高桩梁板式码头是一种常见的码头结构形式，由于其独特的结构特点，在使用过程中常常会出现混凝土面层横向裂缝的问题。本文将分析高桩梁板式码头混凝土面层横向裂缝的成因，并提出相应的解决措施。
1. 温度变化引起的热胀冷缩：混凝土在温度变化过程中会发生体积变化，当受到限制时，会形成内应力，从而引起裂缝的出现。在高桩梁板式码头中，混凝土表面受到限制，温度变化较大时容易发生热胀冷缩的问题。
2. 混凝土浇筑不均匀：在施工过程中，如果混凝土的浇筑不均匀，会导致混凝土中存在较大的应力差异，从而引起横向裂缝的出现。
3. 底座变形：高桩梁板式码头的底座在使用过程中会受到很大的力的作用，如果底座发生变形，就会导致混凝土面层的应力分布不均匀，从而引起横向裂缝的形成。
1. 控制温度变化：可以采用降温措施，如利用遮阳棚或者喷水等方式，降低混凝土表面的温度，减少热胀冷缩引起的裂缝。
2. 加强施工管理：在混凝土浇筑过程中，要加强施工管理，保证混凝土的浇筑均匀，尽量避免浇筑过程中的空鼓、疏松等现象。
3. 加固底座：对于出现底座变形的高桩梁板式码头，可以采取加固措施，如钢筋加固、增加支撑等方式，以保证底座的稳定性，减少混凝土面层的应力差异。
4. 使用防裂剂：可以采用添加防裂剂的方法，提高混凝土的抗裂性能，减少横向裂缝的发生。
高桩梁板式码头混凝土面层横向裂缝的成因主要是温度变化、混凝土浇筑不均匀和底座变形等因素引起的。要解决这一问题，需要采取降温措施、加强施工管理、加固底座和使用防裂剂等措施，以减少裂缝的出现，提高码头的使用寿命和安全性。

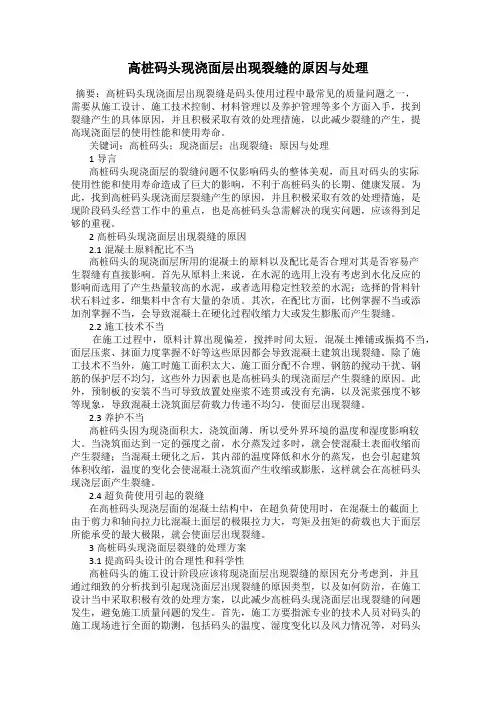

高桩码头现浇面层出现裂缝的原因与处理
高桩码头现浇面层出现裂缝的原因与处理
摘要：高桩码头现浇面层出现裂缝是码头使用过程中最常见的质量问题之一，需要从施工设计、施工技术控制、材料管理以及养护管理等多个方面入手，找到裂缝产生的具体原因，并且积极采取有效的处理措施，以此减少裂缝的产生，提高现浇面层的使用性能和使用寿命。
关键词：高桩码头；现浇面层；出现裂缝；原因与处理
1导言
高桩码头现浇面层的裂缝问题不仅影响码头的整体美观，而且对码头的实际使用性能和使用寿命造成了巨大的影响，不利于高桩码头的长期、健康发展。为此，找到高桩码头现浇面层裂缝产生的原因，并且积极采取有效的处理措施，是现阶段码头经营工作中的重点，也是高桩码头急需解决的现实问题，应该得到足够的重视。
2高桩码头现浇面层出现裂缝的原因
2.1混凝土原料配比不当
高桩码头的现浇面层所用的混凝土的原料以及配比是否合理对其是否容易产生裂缝有直接影响。首先从原料上来说，在水泥的选用上没有考虑到水化反应的影响而选用了产生热量较高的水泥，或者选用稳定性较差的水泥；选择的骨料针状石料过多，细集料中含有大量的杂质。其次，在配比方面，比例掌握不当或添加剂掌握不当，会导致混凝土在硬化过程收缩力大或发生膨胀而产生裂缝。
2.2施工技术不当
在施工过程中，原料计算出现偏差，搅拌时间太短，混凝土摊铺或振捣不当，面层压浆、抹面力度掌握不好等这些原因都会导致混凝土建筑出现裂缝。除了施工技术不当外，施工时施工面积太大、施工面分配不合理、钢筋的搅动干扰、钢筋的保护层不均匀，这些外力因素也是高桩码头的现浇面层产生裂缝的原因。此外，预制板的安装不当可导致放置处座浆不连贯或没有充满，以及泥浆强度不够等现象，导致混凝土浇筑面层荷载力传递不均匀，使面层出现裂缝。
2.3养护不当
港口码头施工中砼裂缝防治对策分析
港口码头施工中砼裂缝防治对策分析
随着我国对外开放政策的不断改革，港口码头在我国经济的发展中起着重要的作用，因此我们对港口码头的工程质量要求也更加严格。在港口码头施工中常出现砼裂缝的问题，一旦出现砼裂缝，就会严重影响整个工程的使用，甚至威胁到人们的生命安全。对此，在施工中，我们要严格遵循施工工序，做好预防砼裂缝出现的措施，并注重后期的养护。对于砼裂缝出现的原因和预防对策，在这里我们进行了一些分析。
标签：港口码头施工；混凝土；防治；裂缝；原因；措施
砼和钢筋是每一个工程的重要组成部分，无论哪一个出了问题都会影响到工程质量。在港口码头中如果出现砼裂缝，就会使钢筋腐蚀、耐久性下降，从而减少港口码头的使用期限，所以做好港口码头施工砼裂缝的防治措施是非常重要且有意义的。
一、在港口码头施工过程出现混凝土裂缝的原因
1 塑性收缩产生裂缝。混凝土凝固的过程会伴随着散热和蒸发等情况，从而引起混凝土体积的收缩，尤其是像港口码头这类有大体积混凝土的工程其体积收缩表现的更为明显。由于港口码头工程项目中混凝土体积收缩时因为受到外界条件的影响会有收缩应力产生，如果这种应力大于混凝土的抗拉强度极限就会产生不同程度的裂缝，这也就是我们所说的混凝土塑性收缩裂缝。混凝土的性能没有达到标准要求是这些裂缝产生的原因。
2 混凝土的安定性裂缝。龟裂是混凝土的安定性裂缝的主要表现形式，如果使用的混凝土的性能没有达到统一的要求标准，就容易使钢筋结构生锈腐蚀很容易引起砼裂缝。
3 施工过程中由人为造成的裂缝。施工中如果管理不严格，就会有操作不规范等错误出现，从而使混凝土产生裂缝。这些人为因素主要有设计师在设计工程时某些结构设计的不合理、工程中选用的钢筋规格不标准，施工选用的钢筋混凝土配置不恰当、混凝土搅拌不合格。搅拌时间不能与标准时间有差别，时间过长或过短都容易导致混凝土产生裂缝。混凝土搅拌的时间过长，骨料的表面积会增加，如果此时加入的水不够，混凝土的和易性减小，会引起混凝土的塑性收缩或离析，其结果就是出现裂缝。搅拌的时间如果过短，搅拌就不均匀，水泥浆与骨料不能充分配合，水泥结合水不能与砂浆水组成自由水，水泥没有水化，就会造成混凝土内部空隙增多，抗压抗拉强度减弱，而且混凝土的骨料没有混合均匀，容易引发膨胀收缩等问题，进而引发裂缝。
码头混凝土裂缝的预防分析
码头混凝土裂缝的预防分析
通过系统描述码头混凝土裂缝的定义和类型，分析产生码头混凝土裂缝的原因，并对此提出控制措施，使码头混凝土裂缝的危害降到最低。
标签：裂缝；荷载裂缝；变形裂缝
1 裂缝的定义
裂缝是由混凝土在温度和湿度变化的条件下, 逐步硬化并产生的体积变形。由于各种材料变形不一致且不均匀，相互约束而产生初始应力--拉应力或剪应力,造成在骨料与水泥石粘结面或水泥石本身之间出现肉眼看不见的微细裂缝, 一般称为微裂。这种微细裂缝的分布是不规则的、不连贯的, 在荷载作用下或进一步产生温差、干缩的情况下, 裂缝开始扩展, 并逐渐相互串通, 从而出现较大的肉眼可见的裂缝, 称为宏观裂缝, 即通常所说的裂缝。因此混凝土的裂缝, 实际是微裂的扩展。混凝土微裂是肉眼看不见的。
在一般工程结构中, 宽度小于的裂缝对使用、防水、防腐、承重都无危害性,
故假定具有小于裂缝的结构为无裂缝结构, 所谓不允许裂缝设计, 也只能是相对的不大于, 初始裂缝的结构。由于微裂在混凝土中是不可避免的, 因此可以认为,
混凝土有裂缝是绝对的, 无裂缝是相对的。所谓结构的抗裂质量只是把裂缝控制在一定的范围内而已。近代混凝土亚微观的研究认为微裂的扩展程度就是材料破损程度的标志, 同时, 微裂的存在也是材料本身固有一的一种物理性质。随着混凝土预制工艺的不断改进，高温高压成型、真空脱水、新型压扎板工艺、掺入各种外加剂等, 会使微裂逐步减小, 从而获得高强和超高强构件。
2 混凝土裂缝产生原因分析
2.1 从结构物所受荷载来看
混凝土结构物在实际使用过程中承受两大类荷载, 即各种外荷载和变形荷载。裂缝的成因主要有：
首先是由外荷载应力引起的裂缝, 即荷载裂缝。
其次是由变形变化引起的裂缝。混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。后期在降温过程中，又会在混凝土内部出现拉应力，气温的降低也会在混凝土表面引起很大的拉应力。当这些拉应力超出混凝土的抗裂能力时，就会出现裂缝。混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化，如养护不周、时干时湿，表面干缩形变受到内部混凝土的约束，也可能导致裂缝出现。即结构由于温度收缩和膨胀、不均匀沉降等因素而引起的变形裂缝。
水运高桩码头混凝土面层裂缝原因及治理措施探讨
水运高桩码头混凝土面层裂缝原因及治理措施探讨
摘要：在对高桩码头混凝土面层裂缝类型进行简单概述后，对高桩码头混凝土面层裂缝产生主要原因和综合防治措施进行了认真分析研究。
关键词：高桩码头；混凝土面层；裂缝；综合防治
引言：
随着科学技术的进一步发展和施工水平的进一步提高，施工技术也日趋完善，高桩码头工程无论是外观、实体混凝土施工质量均已达到非常高的水平，但由于高桩码头大多在地基条件不太优越的地方，其混凝土面层经常出现龟裂和结构裂缝等不利现象。尤其当裂缝发生在梁顶、板缝等结构部位处时，如果不根据工程实际情况，采取有针对性的整改措施，则混凝土面层裂缝就很容易沿拼缝方向发展，这样不仅会影响到高桩码头面层的美观质量，而且随着裂缝的进一步扩大，会引起码头面层混凝土内部钢筋发生锈蚀破坏混凝土结构性能，进而影响到整个工程的综合质量水平、耐久性和使用寿命。
一、 高桩码头混凝土面层裂缝分类
面层发生裂缝是混凝土最为常见的一种多发病害，其影响因素较多，大多发生在施工阶段。混凝土面层裂缝，按照其裂缝外观尺寸大小可以划分为微观裂缝和宏观裂缝两大类。其中微观裂缝是指从肉眼直观难以观察到，需要采用超声波探测仪探伤等才能发现的混凝土内部固有的一种裂缝，其具有典型的非连贯性，宽度也通常在0.05mm以下。虽然微观裂缝在混凝土面层中存在量较多，但由于该种裂缝只要码头实际荷载在不超过设计允许范围值时，对码头混凝土质量不会带来危害，通常视为无害裂缝。而宏观裂缝则是通过渗水观察法就能直观发现的混凝土裂缝，其在一定水压条件下可以看到压力水从混凝土内部快速渗透出来。宏观裂缝是相对于微观裂缝而得，其裂缝宽度均在0.05mm以上，但对于宏观裂缝而言，如果其最终宽度（即裂缝产生后不再继续扩大）在0.3mm以下，则可以认为是无害裂缝；如果裂缝随混凝土浇筑完不断扩大，进而影响整个高桩码头混凝土结构性能、使用功能、以及耐久性等宏观裂缝，就称为有害裂缝。
浅谈港口码头施工中砼裂缝产生的原因及防治对策
浅谈港口码头施工中砼裂缝产生的原因及防治对策
摘要：在港口码头建设中，混凝土是一种基础性的施工材料，但混凝土容易受到温度、材料等影响产生裂缝，不仅影响美观，严重的可能产生结构不稳定的危险。基于此，本文分析了砼裂缝产生的原因，研究在港口码头施工中如何防止砼裂缝的产生，以供参考。
关键字：港口码头；施工；砼裂缝
引言：砼裂缝是港口码头施工中常见的问题，混凝土的开裂受到各种条件的影响，如气候，材料，工人使用不当等，一旦混凝土出现比较严重的裂缝，港口码头的承载能力就会下降，给人们生活带来巨大危险，因此我们需要重视砼裂缝的产生原因，及时采取对策保证施工安全。
1 港口码头施工中砼裂缝产生的原因
1.1温差裂缝
温差裂缝是港口码头施工中最容易会出现的砼裂缝，因为港口码头施工需要浇筑的混凝土体积很大，大体积的水泥在浇筑后，水泥会与水产生化学反应不断释放热量，而且由于混凝土浇筑的体积过大，放热的时间很长，热量很难散失，混凝土内部和表面会产生巨大的温差。混凝土的材质是由砂、水泥、粗集料构成的，这三种材料的抗拉能力很差，导致混凝土刚性强，柔性差，因此在混凝土内部产生的温度应力受到不同温度的影响时，温度应力超过了混凝土的抗拉能力，就会产生砼裂缝。混凝土产生的最高温度可以达到80℃，根据实验证明，混凝土内部温度与外部环境的温度之差大于25℃时，就会出现明显的砼裂缝。在港口码头的施工中，由于温差产生的砼裂缝如果只是表面裂缝，那么只是涉及美观问题，但表面裂缝也有慢慢变成贯穿裂缝的可能，贯穿裂缝能够切断整个砼结构，对港口码头的整体稳定都会产生巨大危害。 1.2安定性裂缝
安定性裂缝主要是由于砼的原材料选用不当产生的。如果混凝土的铝酸三钙含量高，就会导致混凝土干缩变形产生砼裂缝。当混凝土的含碱量高时，碱会与混凝土中的活性骨料发生化学反应，导致混凝土产生龟裂。当水泥细度很大时，水泥与水的水化反应速度很快，水泥收缩变大，释放热量更加集中，就有产生砼裂缝的危险。当水泥温度过高时，水泥的水化热反应会造成砼裂缝，砼拌合物温度过高使混凝土表面形成一层硬壳，导致混凝土热量很难散发，混凝土体积逐渐膨胀导致砼裂缝。骨料是混凝土中一种重要的材料，能够起到骨架的作用，由于混凝土拌合时间短，骨料没有充分水化反应，在混凝土逐渐硬化时才缓慢地水化，产生的水化物使混凝土体积逐渐变大，膨胀系数增加，当膨胀系数超过了混凝土的包裹力时，外层的混凝土会出现砼裂缝。这些材料导致砼因安定性差产生裂缝。
