PCBA组装工艺注意事项
PCBA组装工艺注意事项
一、目的：
规范手机生产时关键的工艺方法、要求，保证手机装配工艺的稳定性、准确性，避免在组装
时因组装工艺、操作方法不当等而产生的人为损坏和造成不必要的返工，以保证品质和提高
生产效率！
二、适用范围：
本公司提供给客户的所有PCBA。
三、PCBA组装工序注意事项：
组装成品时按以下流程操作：
仓库→产线→产线升级软件（﹡注）→组装成整机→QC测试→写IMEI号→QA全检
→恢复出厂设置→入库（工位设置可能因机型不同而有所不同，依客户项目或工程指导）
组装之前要升级软件的，不可组装成成品机再升级软件，有可能因焊接不当短路、作
业工艺问题等无法升级，组装厂误判PCBA不良。
四、组装前升级：
1 PCBA需要升级时，主板中途有做变更的项目，正常批次不同时间段的主板不能和售后主板混
板投线，以免因主板硬件改动造成混板，组装厂与客户确认软件是否是客户要求使用的最终软
件
2、手机升级工作区，操作人员要戴好静电环及做好其他防静电措施。
3、为防止升级、写IMEI号出错，下载升级工具、写IMEI号工具请用我司提供的专业工具。
4、手机升级时，供电电压不能超过4.2V。以免电压过高造成手机主板被烧坏，造成不开机大电
流。软件与字库应匹配以免升级后不开机，或造成其它不正常现象。生产之前提前调试好，教
会作业员工如何造作。以备生产。
4，升级时是否格式化升级（原则上不格式化升级，如果格式化升级PCBA校准文件会丢失，造
成无信号、信号弱等一系列问题）除非客户特别交代要格式化升级，组装厂再格式化升级软件。
（注：此问题请项目经理在试产、量产之前与客户确认。同时以电话、邮件等形式告知我司和
技术支持人员）。在生产之前，一定要看PCBA外包装箱的标识：软硬件版本同要生产的软硬件
版本相符，不同版本要区分下机；如果旧版本要升级后再投入生产，则生产线工程人员要按以
上要求安排升级后再投入生产。
﹡注：不要升级的，要确认软硬件版本是否符合客户要求。
五、1、整条拉线必须要求有防静电功能，并要求每个操作人员戴好静电环措施。
2、焊接工具及镊子等工具必须有防静电功能。
3、操作工位区应做到整洁无杂物以免造成主板划伤沾油，灰尘。
4、操作人员拿机板边或戴上防静电手套以免主板留有金手指印以免装机后或到用户手中造成
某按键功能不良。，。
5、组装整机前，如果金手指上有指印、脏污，应将指印、脏污部分用无尘布酒精擦洗一次，
以免装机后或到用户手中氧化后造成某按键功能不良。
六、焊接及维修工位要求：
1、静电防护检测：
所有静电地线之间应相通，且要接到大地地线上（每个季度要测量大地接地点到每条拉
线最末端的直流电阻，要小于10欧姆），不可同电源地相通；PCBA接触的人员，必须佩
戴有线静电手环，穿静电衣、静电鞋。佩戴静电手环之前，对静电手环进行检测，确保静
电环为良品。无绳静电环没有释放静电的功能，要禁止采购和使用！
每个季度要测量防静电台面的表面电阻，在9～10的10次方之间。
2、烙铁检测：
漏电检测：用万用表交流电压档，测量烙铁外壳和地线之间，电压应该小于3V，说明烙铁
接地良好，确保烙铁不漏电。焊接位要配备离子风扇，焊接时开启离子风扇。
烙铁温度每班都要用烙铁温度测试仪检测温度：（马达、喇叭、线仔等焊接工位电烙铁温度
330±10℃（有铅），350±10℃（无铅），焊接时间控制在2～3S内，特殊工位按作业指导
书或技术人员要求执行。
LCD屏焊接工位，焊接温度350±20℃，拖锡焊接时间控制在6S之内。
3、所有岗位PCBA不可重叠堆放，拿、放PCBA时要轻拿轻放，不可扔板，防止PCBA
变形损坏、物料被撞脱落、掉焊盘造成报废等。
4、特殊岗位需要戴指套（所有接触金手指、簧片触点镀金的元件，如：PCBA、按键板、
带簧片的马达、受话器、喇叭、耳机插座、天线顶针、天线）；拿PCBA时尽可能用手指
拿PCBA板边。
焊接时的注意事项和检查：
1、不能留有锡尖、锡过多。
2 助焊剂不能使用含具有导电成分的焊剂，避免因焊接后残留物，在使用过程中因环境变化
而导致接触不良，导致短路的现象。
2、焊接不能有假焊（造成功能不能正常使）
3、焊接工位不能有主板堆叠（以免掉件或主板掉焊盘）
4、焊接时助焊剂不宜过多造成主板氧化、功能不能正常使用。
5、焊接不能有连锡（以免造成手机出现功能不良）
6、作业员一定要自检合格后流入下一个作业环节。
七、贴按键膜
1、作业时要戴胶指套（每2~4小时换一次，或从手指上取下来后，不再使用，要换新的），不
可裸手接触按键金手指和按键膜锅仔片（DOME）。
2、无尘布根据实际情况及时跟换（一般2H一换）
3、清洁按键金手指时勿太用力，以免损坏PCBA。
4、键盘膜定位孔与PCBA定位孔（或按键FPC）要一一对应
5、按键膜一定要贴平不可有褶皱，接地耳朵要根据作业指导书要求反折，贴到对应的接地铜箔
上，不可超出PCBA的板边。
6、主板合壳时，PCBA内部线仔一定要按工艺摆放好、拨动开头柄对准按钮夹位再合壳。避免
压断线仔和拨动开关头柄，或导致主板变形。
7导电泡棉粘贴，根据客户机型，按客户样机粘贴在正确的位置上与周边元件避开，避免导致元
件短接造成主板功能不良。
以上基本造作流程，请组装厂严格按照执行，避免因作业不良造成PCBA损坏和功能外观坏机；
其他方面的作业操作方法组装工厂根据自己的情况自行安排。
八：不良PCBA的分析处理：
1.如功能不良，要经工厂专业维修人员或技术员先分析确认，如是组装制程不良（组装时撞坏元
件、焊接连锡、假焊、装配不到位、），生产、技术人员要落实控制；
2.如确认是PCBA不良，功能不良单批次主板2%以内（2%不包含多批次累计不良主板数量）
直接取下PCBA外围元件，避免焊起铜箔、其他元件连锡、假焊、少件，并对每块不良PCBA
标识不良现象。
对于没有起铜箔有完整焊盘的掉件，在占不良板2%之内免费补料维修（限小料类），超过此
比例，则按元件费用+维修人工费10元/片收起维修费用。无损伤功能不良主板按正常售后免费
维修处理。
如组装厂造成：主板掉铜箔、变形造成不能维修，由组装厂自行报废处理。
统计数量每50~200PCS退一次（根据单量大小和清机进度），以便我们及时进行维修。
3.确认功能不良超过2%，直接通知我司项目或技术支持过工厂分析不良原因，并及时给出长期
解决方案。
pcb封装注意事项
pcb封装注意事项PCB封装是将电子元器件设计成特定的尺寸和形状，以便安装在印刷电路板上的过程。
正确的PCB封装是确保电子设备正常工作的关键因素之一、在进行PCB封装时，有一些注意事项需要遵守，以确保封装的准确性和可靠性。
以下是一些重要的注意事项：1.元器件选型：首先要选用合适的元器件。
考虑到PCB封装可能导致的热、电、机械和环境应力，选择的元器件必须具有足够的性能和适应性。
此外，还要考虑元器件尺寸、引脚数量和布局，以确保它们适用于设计要求。
2.封装类型：选择适当的封装类型非常重要。
常见的封装类型包括贴片封装、插座封装和球栅阵列封装等。
根据电路需要，选择合适的封装类型。
例如，对于高频信号，应选择具有良好高频性能的贴片封装。
3.适当的间距：为了防止引脚之间的短路或错误连接，必须在布局时留出足够的间距。
根据元器件尺寸和引脚间距，进行布局时要保持适当的间距。
4.引脚布局：引脚布局应该简洁明了，并有助于PCB线路的布线。
引脚应根据网络间连关系和信号传输路径进行布局，以最小化PCB上的交叉干扰和噪音。
5.热管理：封装中的热管理非常重要，特别是对于功耗较大的器件。
合理设置散热片、散热孔以及其它热管理措施，确保散热效果良好。
6.引脚指示：对于大尺寸或引脚密集的器件，必须正确地标识引脚位置。
在PCB设计文件中，要合理标注引脚的功能，以便于后期的维护和测试。
7.检查封装：在完成封装设计后，应进行封装的验证和检查。
必须使用适当的检查工具和方法，以确保封装的正确性。
例如，可以使用3D模型验证引脚位置和尺寸是否准确。
8.材料选择：在制造PCB封装时，选择合适的材料非常重要。
封装材料应该具有良好的绝缘性能、耐热性能和机械强度，以确保封装的可靠性。
9.测试和验证：在完成PCB封装之后，必须进行相关的测试和验证工作。
这些测试可以帮助发现封装中的错误和缺陷，并及时修复。
例如，可以进行绝缘测试、封装尺寸测量、引脚连接性测试等。
10.文档记录：在进行PCB封装时，务必详细记录相关信息。

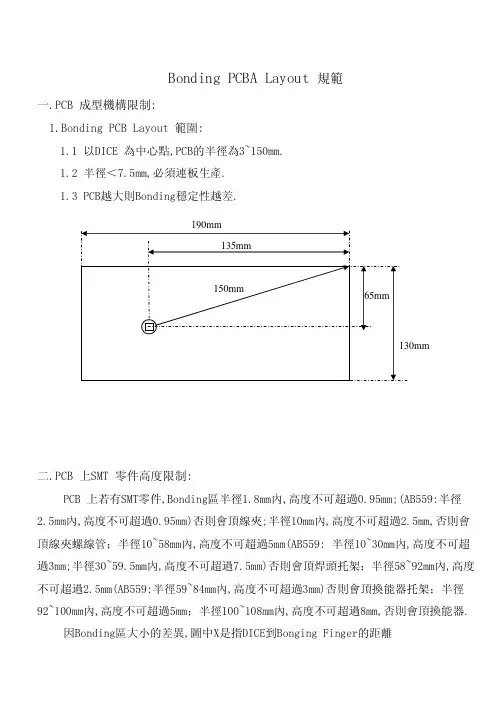

Bonding PCB Layout注意事项
Bonding PCBA Layout 規範一.PCB 成型機構限制:1.Bonding PCB Layout 範圍:1.1 以DICE 為中心點,PCB的半徑為3~150mm.1.2 半徑＜7.5mm,必須連板生產.1.3 PCB越大則Bonding穩定性越差.二.PCB 上SMT 零件高度限制:PCB 上若有SMT零件,Bonding區半徑1.8mm內,高度不可超過0.95mm;(AB559:半徑2.5mm內,高度不可超過0.95mm)否則會頂線夾;半徑10mm內,高度不可超過2.5mm,否則會頂線夾螺線管；半徑10~58mm內,高度不可超過5mm(AB559: 半徑10~30mm內,高度不可超過3mm;半徑30~59.5mm內,高度不可超過7.5mm)否則會頂焊頭托架；半徑58~92mm內,高度不可超過2.5mm(AB559:半徑59~84mm內,高度不可超過3mm)否則會頂換能器托架；半徑92~100mm內,高度不可超過5mm；半徑100~108mm內,高度不可超過8mm,否則會頂換能器.因Bonding區大小的差異,圖中X是指DICE到Bonging Finger的距離三.Bonding區Layout 注意事項:1. Bonding底板:以Bonding DICE計算,固定底板比DICE長和寬各大0.2mm;為方便點膠,如下圖(1)Lay 一個點膠識別點,Φ=0.8~2.0mm,DICE大小而定;為方便固定DICE,如下圖(1)Lay 一個固晶定位樞,大小等于DICE大小最佳;2. PCB Bonding Finger:Bonding Finger長0.8~2.5mm.寬必須0.12mm以上, Bonding Finger與固定DICE之間距離1.0~3.5mm,線路銅厚1.5~2.0mm.注意：1.Bonding Finger寬度越小,穩定性越差.2.Bonding Finger與固定DICE的距離越小或越大Bonding後封膠容易短路.3.Bonding Finger表面要平整,不可殘缺或表面成弧形狀或成針形狀.3. 封膠區要求:Bonding區因需要封膠,區域內需用絲印層框住(最好有兩個絲印),絲印線寬為0.2mm(5mil),絲印厚度0.016mm以上,區域內不可Lay貫孔,區域內不必防焊(除必要走線部分外);4. Bonding識別點:為讓Bonding對點準確,在對角Lay 一“+”型,大小可按PCB Bonding區的大小而定,一般為0.5~1.0mm;或可改為具有特殊形狀以作為Bonding識別點Bonding識別點 Bonding識別點四.Layout 與IC 焊點要一一相對應(角度要小於30度),使打線不會SHORT,NGOK五. 可按線數多少分很多方法,以下圖片提供參考:。
pcba低温焊接温度要求
pcba低温焊接温度要求（原创版）目录一、PCBA 低温焊接的背景和需求二、低温焊接的温度要求三、低温焊接的实际操作步骤四、低温焊接的注意事项五、低温焊接的优点与影响正文一、PCBA 低温焊接的背景和需求PCBA（印刷电路板组装）在现代电子设备中扮演着至关重要的角色，它包含了各种电子元器件和电路，以实现设备的功能。
在 PCBA 的生产过程中，焊接是一个关键步骤，它关系到电子设备的性能和稳定性。
低温焊接是一种特殊的焊接方式，主要用于处理对热敏感的元器件或材料。
那么，PCBA 低温焊接温度要求是怎样的呢？二、低温焊接的温度要求低温焊接，顾名思义，就是在相对较低的温度下进行的焊接。
对于PCBA 来说，低温焊接的温度一般在 100℃至 200℃之间。
这种焊接方式可以避免元器件因过高的温度而损坏，保证焊接质量。
然而，低温焊接的温度并非越低越好，过低的温度可能导致焊接不牢固，影响产品的使用寿命。
三、低温焊接的实际操作步骤1.准备工具和材料：需要准备适用于低温焊接的烙铁头、焊接锡丝、助焊剂等。
2.清洁 PCBA：在焊接前，需要对 PCBA 进行清洁，去除焊接表面的油污、氧化层等。
3.涂敷助焊剂：在待焊接的表面涂敷适量的助焊剂，帮助焊接锡丝在低温下更好地熔化和粘附。
4.焊接：使用烙铁头在低温下进行焊接，焊接过程中要控制好时间，避免元器件受到热损伤。
5.检查：焊接完成后，检查焊点是否牢固、有无虚焊现象，如有问题及时进行修复。
四、低温焊接的注意事项1.选择合适的烙铁头：根据待焊接的元器件大小和形状，选择合适的烙铁头，以保证焊接效果。
2.控制焊接时间：低温焊接时间相对较长，需要耐心等待，避免因时间不足而导致焊接不牢固。
3.焊接环境的温度和湿度：焊接过程中，环境温度和湿度会影响焊接效果。
尽量保持环境温度稳定，避免湿度过高。
五、低温焊接的优点与影响低温焊接的优点：1.降低元器件热损伤的风险，提高产品可靠性。
2.有助于焊接热敏感材料，如某些塑料和薄膜。

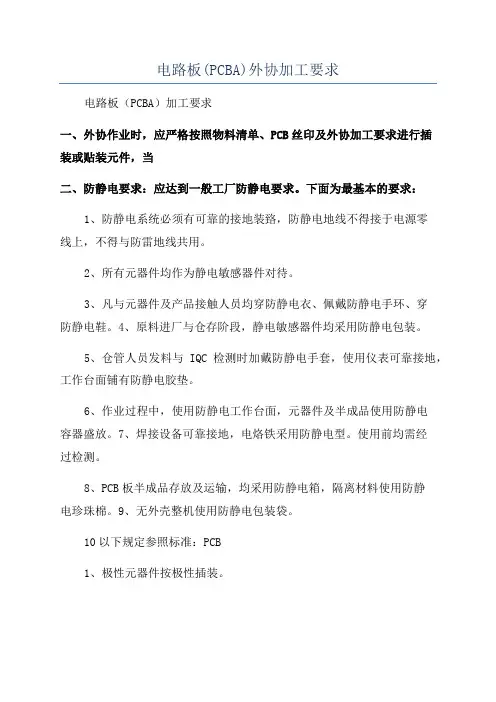

电路板(PCBA)外协加工要求
电路板(PCBA)外协加工要求电路板（PCBA）加工要求一、外协作业时，应严格按照物料清单、PCB丝印及外协加工要求进行插装或贴装元件，当二、防静电要求：应达到一般工厂防静电要求。
下面为最基本的要求：1、防静电系统必须有可靠的接地装臵，防静电地线不得接于电源零线上，不得与防雷地线共用。
2、所有元器件均作为静电敏感器件对待。
3、凡与元器件及产品接触人员均穿防静电衣、佩戴防静电手环、穿防静电鞋。
4、原料进厂与仓存阶段，静电敏感器件均采用防静电包装。
5、仓管人员发料与IQC检测时加戴防静电手套，使用仪表可靠接地，工作台面铺有防静电胶垫。
6、作业过程中，使用防静电工作台面，元器件及半成品使用防静电容器盛放。
7、焊接设备可靠接地，电烙铁采用防静电型。
使用前均需经过检测。
8、PCB板半成品存放及运输，均采用防静电箱，隔离材料使用防静电珍珠棉。
9、无外壳整机使用防静电包装袋。
10以下规定参照标准：PCB1、极性元器件按极性插装。
2、丝印在侧面的元器件（如高压陶瓷电容）竖向插装时，丝印朝右；横向插装时，丝印朝下。
丝印在顶部的元器件（不包括贴片电阻）横向插装时，字体方向同PCB板丝印方向；竖向插装时，字体上方朝右。
3、电阻卧式横向插装时，误差色环朝右；卧式竖向插装时，误差色环朝下；电阻立式插装时，误差色环朝向板面。
四、焊点：贴片焊点《贴片元件》一节中描述，此处指插装元件焊点。
1、插装元件在焊接面引脚高度1.5～2.0mm。
2、焊点高度：焊锡爬附引脚高度单面板不小于1mm，双面板不小于0.5mm且需透锡。
3、焊点形状：呈圆锥状且布满整个焊盘。
4、焊点表面：光滑、明亮，无黑斑、助焊剂等杂物，无尖刺、凹坑、气孔、露铜等缺陷。
5、焊点强度：与焊盘及引脚充分润湿，无虚焊、假焊。
6、焊点截面：元件剪脚尽可能不剪到焊锡部分，在引脚与焊锡的接触面上无裂锡现象。
在截面处无尖刺、倒钩。
五、运输：为防止PCBA损坏，在运输时应使用如下包装：1、盛放容器：防静电周转箱。
组装工艺流程课件
扬声器引线摆放到主 板与天线之间空隙处
组装工艺流程
14
xx
四、装摄像头、天线组件(3)
图五、安装振动器
图六、锁天线组件螺丝
螺钉
振动器安装位置(线不可露出 PCBA外,必须从天线组件开槽 位走线,并按此图方式整好)
组装工艺流程
15
xx
四、装摄像头、天线组件(4)
注意事项: 1.注意保持工作台面的清洁，做好5S； 2.作业前必须带好引线式防静电环； 3.操作需轻拿轻放，拿取时尽量拿PCBA两侧，单手一次性只可拿取1块PCBA， 且PCBA不可直接碰撞/叠放在一起，放置时不得采用抛、丢的动作； 4.作业中出现异常情况，须及时通知有关管理或工程人员处理； 5. 先调好规定的电批扭力0.65±0.05kgf.cm，试打2台确认OK后方可继续(各机型 扭力请参考SOP)； 6.锁螺丝时电批要垂直对准螺丝孔位往下锁，螺丝需锁密合，不可有滑牙、段 差、未锁到位、漏锁等不良现象； 7.电批扭力每4hr.校准一次。
组装工艺流程
27
xx
八、装主板组合品至A壳(1)
图一、前工位主板组合品
图二、前工位A壳组合品
组装工艺流程
28
xx
八、装主板组合品至A壳(2)
图三、装主板至A壳
注:A壳上5个导电布 需与主板接触到并压 在主板下,不可翘起 (图示画圈位置)
各卡扣、卡位需对准 卡装到位且需平行
MIC及引线安装卡槽(MIC引 线边朝内,引线不能超出壳体 且不能露在PCBA上)MIC保 护套不可脱落
NG
OK
装孔塞、镜片、手写笔、贴 易碎贴
外观检查
NG
OK 贴保护膜
OK 修理
装PCBA组合品至A壳

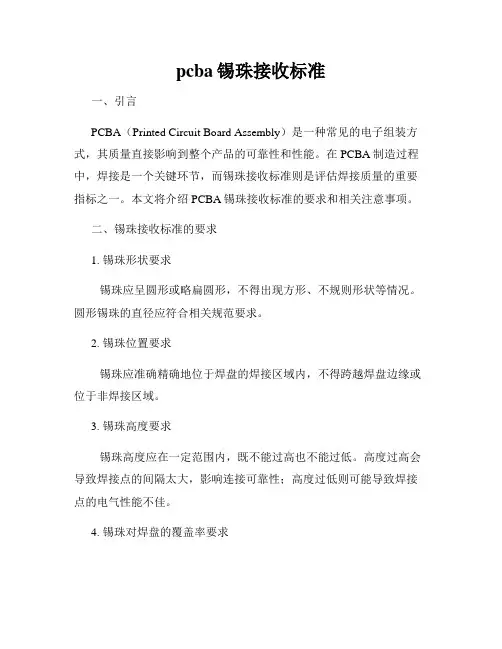

pcba锡珠接收标准
pcba锡珠接收标准一、引言PCBA（Printed Circuit Board Assembly）是一种常见的电子组装方式，其质量直接影响到整个产品的可靠性和性能。
在PCBA制造过程中，焊接是一个关键环节，而锡珠接收标准则是评估焊接质量的重要指标之一。
本文将介绍PCBA锡珠接收标准的要求和相关注意事项。
二、锡珠接收标准的要求1. 锡珠形状要求锡珠应呈圆形或略扁圆形，不得出现方形、不规则形状等情况。
圆形锡珠的直径应符合相关规范要求。
2. 锡珠位置要求锡珠应准确精确地位于焊盘的焊接区域内，不得跨越焊盘边缘或位于非焊接区域。
3. 锡珠高度要求锡珠高度应在一定范围内，既不能过高也不能过低。
高度过高会导致焊接点的间隔太大，影响连接可靠性；高度过低则可能导致焊接点的电气性能不佳。
4. 锡珠对焊盘的覆盖率要求锡珠应完全覆盖焊盘的焊接区域，确保焊盘与焊接点之间的良好接触。
覆盖率过低可能导致焊接点的可靠性下降。
5. 锡珠与焊盘的间隙要求锡珠与焊盘之间的间隙不应过大或过小。
过大的间隙可能导致焊接点与焊盘之间的接触不良；过小的间隙可能引发焊接点之间的短路问题。
三、注意事项1. PCB板表面清洁在进行锡珠接收标准检测之前，需要确保PCB板表面干净无尘，以免影响检测结果的准确性。
2. 检测设备校准对用于检测锡珠接收标准的设备进行校准，确保其测量结果准确可靠。
3. 人员培训和技能执行锡珠接收标准的人员需要经过专业培训，具备相关的技能和经验，以确保准确评估焊接质量。
4. 锡膏质量锡珠接收标准的质量也受到使用的锡膏质量的影响。
优质的锡膏可以提供更好的焊接效果，减少焊接缺陷和质量问题的发生。
5. 重视记录和分析在执行锡珠接收标准的过程中，需要详细记录每个焊接点的评估结果，并及时进行分析。
通过记录和分析可以发现潜在问题并及时采取改进措施，提升PCBA制造质量和焊接效果。
四、结论PCBA锡珠接收标准是评估焊接质量的重要指标之一，通过严格执行相关要求和注意事项，可以提高PCBA制造质量，保证产品的可靠性和性能。
手机主板(PCBA)维修注意事项
-远新在线网络培训基地创建-分享更接近实际工作的培训课程手机主板（PCBA）维修注意事项做为手机项目经理，尤其是一些小的集成公司手机项目经理，公司很难配备硬件工程师，而方案公司的技术支持更多针对大问题，远水救不了近火。
一般的手机主板问题基本上自己动手，自己的解决。
如果需要自己动手，下列流程最好遵守。
1.在修理之前，必须仔细检查、了解故障的手机产品规格，电子电路图和设计原理图等维修必配资料，这是快速找到手机主机问题的关键，高效率的维修前提。
2.在手机PCBA的印制电路板上，基本上都会镶嵌或丝印着不同开发或设计厂商和不同型号的集成芯片，另外印制电路板上还有一些新型的元器件，所有这些芯片和元气件上都是传输一些弱电流信号，因此不要在强磁场高电压下进行维修操作，以免遭大电流冲击，损坏这些元器件。
3.由于手机是属于一种高集成电路的微电子产品，其内部的集成电路结构设计非常精密，并且是通过先进的技术进行开发和研制而成，因此维修人员在修理手机之前，必须对手机电路板中的每一颗芯片以及元器件的性能了如指掌，另外还必须清楚手机电路印制板中的各个芯片之间的逻辑联系，进行电路分析，仔细的检查，正确的判断，快而准的操作，避免误判，造成人为的故障，造成经济损失。
4.在拆卸或者组装手机结构操作时，一定要按照产品设计的前后顺序进行操作，取放的芯片、元器件也要按一定的顺序排放，以免搞混或者丢失芯片或者元器件，必要时可以参考产品整机SOP和手机主板PCBA的组装SOP。
5.由于手机传输的是一些微弱信号，而我们用户或者操作工具身上附带的静电足以可以烧毁一些元器件，为了减少这方面的损失，我们在维修手机时，必须做必要的静电防护工作，可在防静电的工作台上进行，另外还要保证维修所用测试仪器、维修工作人员以及工作台之间的电屏蔽做良好接地。
6.由于手机中的零配件、结构件体积设计都比较小，为防止在拆卸的过程中，零配件被丢失或者少安装, 我们必须保证工作台要清洁、卫生，维修工具齐全，分类放入相应工作盒。
pcba方案
pcba方案PCBA方案是指印制电路板组装（Printed Circuit Board Assembly）方案，即将电子零件及元器件组装焊接到印制电路板上，使其形成一个完整的电子产品。
PCBA方案一般包括以下几个步骤：1. 零件采购：根据产品设计要求，选择合适的电子零件和元器件，并与供应商进行采购。
2. PCB设计和制造：根据产品需求，设计电路板的布局和线路连接，并将设计文件发送给专业的PCB制造商，制作出实际的印制电路板。
3. 贴片和插件焊接：将电子零件和元器件按照设计文件要求，使用贴片机或者手工焊接到印制电路板上。
贴片焊接主要用于小型元器件，插件焊接主要用于大型元器件或者特殊接口。
4. 程序烧录和功能测试：对已经组装好的电子产品进行程序烧录和功能测试，确保产品的正常工作。
5. 成品质检和包装：对已经测试好的产品进行全面的质检，确保产品的质量符合标准要求。
然后进行包装和封装，以便于运输和销售。
PCBA方案的主要优点包括：1. 提高生产效率：通过专业的贴片机和自动化设备，可以提高组装速度和精度，大大提高了生产效率。
2. 降低成本：通过批量生产和合理的供应链管理，可以降低元件采购成本和生产成本。
3. 提高产品质量：通过专业的质量管理流程和测试手段，可以保证产品的质量，减少不良品率。
4. 缩短产品上市时间：采用PCBA方案可以节省产品设计和制造的时间，加快产品的上市速度。
5. 灵活性和可定制化：PCBA方案可以根据不同产品的需求进行定制，满足客户的个性化需求。
当然，PCBA方案也存在一些挑战和注意事项，如材料选择、工艺控制和质量风险等。
只有合理选择合作的PCBA厂商，并建立良好的合作关系，才能确保PCBA方案的顺利进行。
同时，质量控制也是至关重要的，必须严格把控每个环节的品质，以避免因质量问题带来的损失和影响。
综上所述，PCBA方案是现代电子制造业不可缺少的一环，通过合理的设计和组装流程，可以快速、高效地生产出高质量的电子产品。
PCBA防尘漆涂覆加工工艺介绍
PCBA防尘漆涂覆加工工艺介绍
PCBA防尘漆涂覆加工工艺是一项关键工艺，它的主要目的是
确保PCBA电路板表面的元器件不因灰尘、湿气等原因而受到损坏，从而提高电路板的使用寿命和可靠性。
下面是PCBA防尘漆涂覆加
工工艺介绍。
1.准备工作
涂覆加工前，要将PCBA电路板进行清洗和干燥，确保表面干
净无污染物。
在进行涂覆加工前，确保所有元器件已经焊接好，并
且检查所有元器件是否正常工作。
2.涂覆工艺
PCBA防尘漆使用的涂布工艺一般分为手工涂布和机器涂布，
常规的涂布方法是采用手工涂布，但是对于大型批量生产，机器涂
布更加高效与方便。
3.光固化
在涂布完成后，PCBA还需要进行光固化处理，这是PCBA防尘漆处理过程的关键步骤之一。
其具体原理是，通过紫外光线的照射，使涂布的防尘漆快速固化并形成坚固的保护膜，起到对PCBA 电路板保护作用。
4.质量检验
完成涂覆加工后，需要进行质量检验，保证整个工艺流程的质量和效果。
主要检验内容包括光泽度、附着力、硬度以及保护效果等。
5.注意事项
* 涂布机器和UV固化灯需要定期维护和校准，确保其正常工作和出产的产品质量；
* 涂布工艺和光固化处理操作时，需要注意操作规范和安全措施，避免事故发生；
* 废弃的防尘漆需要处理好，不得乱倒乱扔，防止对环境造成污染。
以上是PCBA防尘漆涂覆加工工艺介绍，前期准备、涂布工艺和光固化、质量检测等环节的每一个细节都需要重视，从而保证PCBA电路板质量稳定和寿命延长。
PCBA板生产工艺培训 ppt课件
2.将标识的不良品转至修理工位修理 3.作业时必须戴防静电带/衣服/帽子.
ppt课件
16
SMT工艺流程——ICT测试
方法： 1.取ICT治具置于ICT测试机台上，将排线按序号对应插在ICT治具之插座上； 2.取ICT天板固定于ICT治具上模上，固定前必须用平衡玻璃板检查ICT天板上
丝印机的参数设置
注意事项：
1. PCB投入前必须100%检查焊盘，确认无异物、脏污、氧化等不良 2.拿取PCB时不可直接接触到PCB，必须使用手指套.
ppt课件
5
SMT工艺流程—印刷机
3.锡膏按少量多次添加，锡膏在钢网上滚动的直径最好保持1.0-1.5cm。 4.钢网清洁，一小时手动清洁，包括网框内的锡膏清洁 5.每2小时由IPQC测试一次锡膏厚度
Over
D區
180ºC
30~5
0sec
TIME(sec)
15
SMT工艺流程——炉后检验
方法：
1.按"SMT 缺陷检验标准"和PI 对PCBA 进行目检 2.首先检查所有CHIP 料有无缺件、错料、反面、破损等不良，并记录和用箭头 纸标识。
3. 用放大镜目检所有IC 有无反向，移位、少锡、连焊等不良，将不良点标识, 并填写SPC检查记录表，将有规律性的,集中的特殊的不良问题点及时反馈当班负责 人及IPQC/PE。 注意事项：
用蜡笔在PCB板面上做标记，传下一站；如果屏幕上出现“FAIL”，并显示FAIL位 置，则用不良标签贴于不良处，放入不良品胶盒中。 注意事项：
1、ICT的气压值为：4.5±0.5kg/cm²。 2、不良状况如实记录，不良品作不良标记后送维修站维修。 3、作业员必须戴静电环作业。
