线路平面控制网复测方案
式中：a—固定误差（mm） ； b—比例误差（mm/km） ； D—测距边长度（km） 。
2
CPⅡ导线复测的测角精度、测边精度、以及导线全长相对闭合差 的限差和方位角闭合差的限差， 应符合表 （1.3-1） 、 （1.3-2） 、 （1.3-3） 上表的规定。CPⅡ复测的外业结束时，应进行上述各项精度和限差的 检验。 1.3.2 CPⅡ控制网的 GPS 外业观测成果质量检核 数据处理平差时，应将 CPⅡ作为附合导线在 CPI 的约束下进行 平差。CPⅡ复测的平差成果满足精度要求后，再对加密点进行平差。 按验后精度估算的 CPⅡ相邻点位中误差不应大于 14mm。CPⅡ加 密点相邻点位中误差不应大于 7mm。 完成 CPⅡ控制导线复测后，应将复测成果与设计单位成果进行
控制网 等级 CPII 和 CPII 加密 仪器 等级 DJ1 DJ2 测回数 2～4 4～6 8 半测回归零差 限差（″） 6 13 2C 较差限 差（″） 9 9 同方向各测回间 较差限差（″） 6
表 1.3-2 导线测边技术要求和限差规定
相邻点 方位角 控制 测距 测角 导线全长 附合长度 边长 位坐标 闭合差 网级 中误差 中误差 相对闭合 （km） （m） 中误差 限差 别 （mm） （″） 差限差 （mm） （″） CPⅡ L≤3 300～ 600 300～ 600 300～ 600 5 2.5 10 1/40000 ±5 n ±3.6 3 1.8 7.5 1/55000 对应导 线等级 四等 备注
1.线路平面控制网（CPⅡ）的复测 1.1 技术要求 CPⅡ又简称线路平面控制网，是在基础平面控制网（CPⅠ）基础 上沿线路附近布设，为勘测、施工阶段的线路测量和轨道控制网测量 提供平面起闭的基准。 CPⅢ控制网测量前应对 CPⅡ控制网进行复测，检测 CPⅡ控制点 之间的兼容性，平面采用三等 GPS 测量的技术要求进行复测，高程按 二等水准测量进行复测。复测时，向相邻区段搭接测量，平面至少搭 接测量一条公共边，高程至少搭接测量一个公共点。 CPⅡ控制点复测成果与设计成果之差造成的点位差大于 10 ㎜时 应进行核实，如复测确认某个 CPⅡ点兼容性较差，应按同精度扩展 的原则重新对该点成果进行平差 CPⅡ设计的技术要求见表（1.1-1） ： 表 1.1-1 CPⅡ设计的技术要求
的前提下剔除掉。 从强调线路平面控制网的平面衔接平顺性出发， 兼顾线路平面控 制网点的平面绝对位臵， CPⅡ控制网约束平差应强制符合到至少 3 个 CPⅠ点。在进行 CPⅡ约束平差前，应先对共用 CPI 点进行稳定性检 验。CPⅡ网的三维约束平差获得的基线向量的改正数（VΔ x，VΔ y， VΔ z）的绝对值应在规定限差（2）之内，对改正数超限的基线边可 在满足数据冗余度的前提下剔除掉， 同一时段的观测值的剔除率应小 于 10%。 为了观察 CPⅡ网约束平差后的平面精度信息，以及判定其是否 达到《高速铁路工程测量规范》中三等 GPS 网的精度要求，在 CPⅡ 网三维约束平差后，进行 CPⅡ网的二维约束平差以获取 CPⅡ网平面 最弱点点位精度和平面最弱边精度信息，对于约束平差后 CPⅡ最弱 边长相对中误差应小于 1/100000，基线方位角中误差应小于 1.7〞， 如 CPⅡ网平面精度不满足规定要求，应查找、分析原因，重测部分 或全部 CPⅡ基线。 CPⅡ控制网三维约束平差后通过高斯投影，或直接通过 CPⅡ控 制网二维约束平差，即可获得各 CPⅡ点的复测平面成果坐标。 1.2.4 CPⅡ控制网的 GPS 外业观测成果精度统计与检验 在 GPS 控制网解算中，应确定控制网的起算数据，在北京 1954 国家大地坐标系下进行二维约束平差， 计算出基线边长相对中误差最 大值和各点的点位中误差最大值，判定是否符合限差要求。 根据规范要求，当平面控制点的复测坐标与原测坐标满足 X、Y
坐标差值绝对值不大于±20mm 时，认为原测控制点到目前为止点位 是稳定可靠的。 1.3 CPII 控制网导线复测 导线水平角观测应采用方向观测法。 导线边长测量应进行仪器加 常数、乘常数和气象改正，距离应归算至工程设计的投影高程面上。 1.3.1 CPII 控制网导线复测的技术要求 水平角、距离、竖直角观测应满足表（1.3-1）和表（1.3-2）的 相关规定。 表 1.3-1 导线水平角观测技术要求及限差规定
GPS 测量除满足以上规定外， 其余各项要求应执行铁道部现行 《铁 路工程卫星定位测量规范》的相关规定。 控制网设计过程中 CP Ⅱ控制网导线测量的主要技术要求见表 （1.1-4） ： 表 1.1-4 CPⅡ〃控制网导线测量技术要求
附合导 控制网 线的长 度 （km） CPⅡ ≤5 边长(m) 测距中 误差 （mm） 5 相邻点 测角 的相对 中误 中误差 差 （″） (mm) 1.8 8 导线全 长相对 闭合差 限差 1/55000 各方位角 闭合差限 差（″） ±3.6 n 导线 的等 级 三等
控制网 CPⅡ 导线 三等 400～800m 8 附合导线 测量方法 GPS 测量等级 三等 点间距 600～800m 相邻点的相对中误差（mm） 8 备注
控制网设计过.1-2 CPⅡ控制网 GPS 测量的主要技术指标
等级 三等 固定误差 a(mm) ≤5 比例误差系 数 b(mm/km) ≤1 基线方位角 中误差(″) 1.7 约束点间的边长 相对中误差 1/180000 约束平差后最弱边边长 相对中误差 1/100000
CPⅡ控制网应采用边连接方式构网， 形成由三角形或大地四边形 组成的带状网，并于 CPⅠ联测构成附合网。 1.2 CPⅡ控制网复测的实施 高速铁路线路控制网 CPⅡ复测应采用 GPS 双频接收机，按三等 GPS 测量作业的有关精度进行； 采用导线法复测 CPⅡ应按三等导线测 量的有关精度进行。对点设备必须采用精密对点器及木质脚架。 1.2.1 CPⅡ控制网 GPS 复测外业观测 CPⅡ点按 GPS 复测的点间距为 600～800m 布设，与相邻的 CPⅠ 点构成附合网，CPⅡ点按 GPS 复测的外业观测与 CPⅠ近似，按规范 执要求行即可。 CPⅡ控制网外业观测应注意以下几个方面： 观测严格执行调度计划，按规定时间进行同步观测作业。 采用同步静态观测模式，以 CPⅡ对点作为连接边，采用边连式 构网，CPⅡ形成三角形或大地四边形组成的带状网。 CPⅡ控制网必须联测管段内所有 CPⅠ控制点，CPⅠ控制点还应 分布在网的两端，联测按 CPⅡ的测量精度进行，为了联测 CPⅠ而形 成的长边基线，可在中间加临时点组成三角形。 CPⅡ同步观测时段数应为 2 个时段，每时段应观测不少于 60 分 钟。观测时段的分布宜昼夜均匀，夜间观测的时段数不应少于 1 个。 每个观测时段的跨越不应超过北京时间早上 8 点 （世界协调时 0 点） 。 同一时段的过程中不得关闭并重新启动仪器， 不得改变仪器的参 数设臵，不得改变天线的观测方向。
wy 3 n
wz 3 n
w 3 3n
ds ≤ 2 2
a 2 (b.d ) 2
。当使用的接收机标称精度高于等级
注：σ —相应等级规定的精度，
规定的 a、b 值时，应采用接收机的标称精度计算 σ 。 n—闭合环边数。
当闭合环由长短悬殊的边组成时， 宜按边长和等级规定的精度计 算每条边的 σ ，并按误差传播定律计算环闭合差的精度，以代替表 中的 n ，计算环闭合差的限差。 根据基线解算结果分析：在复测数据的 GPS 基线处理过程中，根 据 CPⅡ控制网 GPS 测量等级要求，取 a=5mm，b=1mm/km，则可知本次 基线解算中同步环、异步环、重复基线均满足限差要求，可以进行平 差处理。 1.2.3 CPⅡ基线网平差 CPⅡ控制网的基线解算完成后,首先在 WGS-84 椭球下，以 CPⅠ 点为位臵基准进行 CPⅡ控制网的空间 GPS 基线无约束平差，检查 CP Ⅱ基线向量网在无约束平差下获得的基线向量的改正数。 CPⅡ网的无 约束平差获得的基线向量的改正数（VΔ x，VΔ y，VΔ z）的绝对值应 在规定限差（3）之内，对改正数超限的基线边可在满足数据冗余度
400--800m
当同一测区内，导线环（段）的数据超过 20 个时须按照下式计 算测角中误差。 mβ =
1 f2 β N n
式中：fβ 为导线环（段）的角度闭合差； N 为导线环（段）的测角个数； n 为导线环（段）的个数。 CPⅡ复测应在建立 CPⅢ（轨道平面控制网）之前完成，对于洞 外采用 GPS 测量洞内采用导线测量的方法施测。 CPⅡ复测的控制点宜 选在距线路中线 50—200m 范围内，稳定可靠，便于测量地方。
单导线
CPⅡ
3＜L＜6
n
±2.6
三等
导线网
CPⅡ
L≥6
3
1.3
5
1/100000
n
隧道二 等
导线网
测角要求见下表 1.3-3： 表 1.3-3 导线测角技术要求和限差规定
仪器等级 距离和竖直角测回数 Ⅱ 1 测回中各次读数互 差和限差（mm） 10 同高程面往返平距较差的限差 （mm） ≤2 2mD
比较。复测与设计的导线水平角、导线边长和导线点坐标较差的限差 应符合下表（1.3-4）的要求。 表 1.3-4 CPⅡ导线复测成果限差要求
水平角限差（″） 7 边长限差（mm） 8 Δx、Δy 坐标限差（mm） 15
观测过程中若遇见强雷雨、 风暴天气应立刻停止当前观测时段的 作业。 作业前，光学(激光)对点器与基座必须严格检查校准，在作业过 程中应经常检查保持正常状态。对中误差小于 1mm。 天线安臵应严格对中、整平并指北。 天线高每时段测前 （必须在开机之前） 和测后 （必须在关机之后） 各量取一次， 每次应在相同的位臵， 从天线三个不同方向 （间隔 120°） 量取或用接收机天线专用量高器量取， 两次量取误差不大于±2mm 时， 取平均值记入观测手簿。 作业中使用的对讲机或手机必须离 GPS 接收机 10m 以外。 每一同步环观测两个时段，前后时段仪器尽量保持一致，严格对 中整平，尽量避免因多次安臵仪器对重复基线较差带来的影响。 经检查，一个点的全部观测任务已执行完毕，所有规定的作业项 目已完成并符合要求，记录和资料完整无误，在将点位标识恢复原状 后方可进行迁站。 1.2.2 CPⅡ控制网的 GPS 外业观测成果质量检核 复测获取的 GPS 观测数据需要及时进行观测数据的处理和质量 分析，检查其是否符合规范和技术设计要求见表（1.1-2） 。原则上， 外业观测的当天，应对观测基线进行解算，基线解算不合格时，要分 析原因，必要时进行基线的补测和重测。 完成基线向量解算后， 应检查同步环和独立环的闭合差以及重复 观测基线的较差，并应符合下表（1.2-1）的规定，引自《铁路工程
控制网测量方案

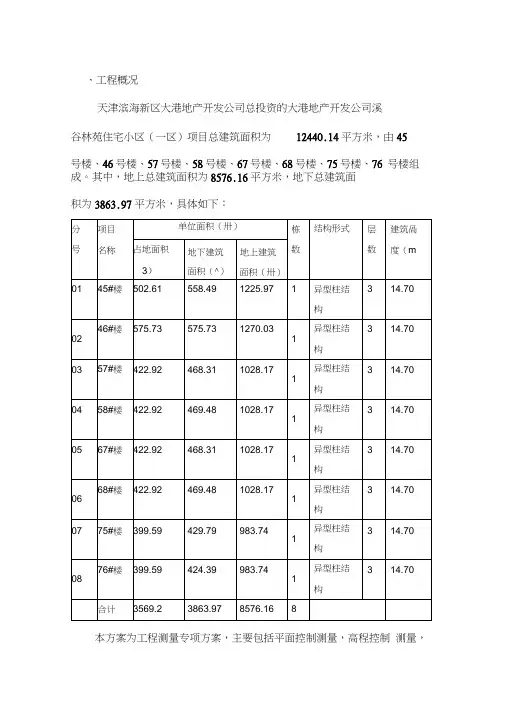

、工程概况天津滨海新区大港地产开发公司总投资的大港地产开发公司溪谷林苑住宅小区（一区）项目总建筑面积为12440.14平方米，由45号楼、46号楼、57号楼、58号楼、67号楼、68号楼、75号楼、76 号楼组成。
其中，地上总建筑面积为8576.16平方米，地下总建筑面积为3863.97平方米，具体如下：本方案为工程测量专项方案，主要包括平面控制测量，高程控制测量，构件安装测量，沉降观测。
二、测量仪器的选用（1）测量中所用的仪器和钢尺等器具，根据有关规定，送到具有检验资质的检测厂家进行检验，检验合格后方可投入使用。
现场测量仪器一览表测量需要的辅助工具和材料:8磅锤1把，红油漆3桶，毛笔10支，HB铅笔10支，15mn水泥钉1盒，铁锹1把，木桩若干。
（2）测量仪器的技术要求观测前，须按规范要求对仪器进行检校。
对于全站仪，应满足下列技术要求：①照准部旋转各位置气泡不超过1格；②光学测微器行差及隙动差，DJ1不超过T, DJ2不超过2〃；③横轴不垂直于竖轴之差，DJI不超过10〃，DJ2不超过15〃，DJ3不超过10〃；④垂直微动螺旋使用时，视准轴在水平方向上不产生偏移；⑤视准轴不垂直于横轴之差，DJI不超过5〃，DJ2不超过8〃，DJ6不超过10〃；⑥光学对点器视轴与竖轴的偏差，在0.8m到1.5m高度范围内不超过土1mm；（3）对于测距仪，应满足下列技术要求：①发光、接收、照准三轴的不平行性不超过士20〃；②测尺频率变化不大于比例误差的2/3 ；③照准误差均不超过固定误差的1/2；④仪器内部符合标准偏差不超过标准精度的1/4 ，周期误差振幅不大于规定误差的3/5；⑤加常数和乘常数检定的单位权标准差不超过标准精度的1/2 ；⑥电压变化对测距的影响不超过标准精度的1/3；⑦光学对中器的对中误差在仪器高 1.5m范围内不超过1mm还须对气压计，干湿温度计进行检验与校正。
三、测量技术依据（1 ）《工程测量规范》（GB50026-2007）；（2）《建筑变形测量规程》（JGJ8-2007）；（3）《国家三、四等水准测量规范》（GB12898-91）;（4）溪谷林苑住宅小区（一区）工程平面图（用于选点）；（5）天津市大港地产开发公司提供的坐标点及高程点。
高速铁路精测网布设及复测实操
高速铁路精测网布设及复测一、布网原理1.轨道控制网CPⅢ：沿线路布设的三维控制网，起闭于基础平面控制网（CPⅠ)或线路控制网（CPⅡ)，一般在线下工程施工完成后进行施测，为轨道施工和运营维护的基准。
CPⅢ网控自由设站边角交会方法测量。
点间距为纵向60m左右、横行为线路结构物宽度，测量精度为相邻点位的相对点位中误差小于1mm。
2.CPⅢ控制网区段：CPⅢ控制网独立平差计算的控制网长度。
一条高速铁路的CPⅢ控制网可分区段进行平差计算，并且每一CPⅢ控制网的区段长度不应短于4km。
3.CPⅢ平面网的纵横向闭合差：CPⅢ点间沿线路方向和垂直线路方向的长度闭合差，可用于评定CPⅢ平面网的外业观测精度、探测CPⅢ网中观测值的粗差等。
4.自由测站边角交会：在线路中线附近架设全站仪，测量线路两端多对轨道控制网CPⅢ点的方向和距离，并联测就近的CPⅠ或CPⅡ，以获得轨道控制网CPⅢ平面坐标的测量方法。
6.自由设站：在线路中线附近架设全站仪，测量线路两端多对轨道控制网CPⅢ点的方向和距离，以确定仪器中心点的平面和高程位置。
5.三网合一：高速铁路工程测量的平面、高程控制网，按施测阶段、施测目的功能可分勘测控制网、施工控制网、运营维护控制网。
为了保证勘测、施工、运营维护各阶段平面测量成果的一致性，应该做到三网合一。
也就是各阶段平面控制测量应以基础框架平面控制网（CP0）为起算基准，高程控制测量应以线路水准基点控制网为起算基准。
二、CPⅢ控制网测量设备的配置和精度，应满足下列要求：1、CPⅢ网测量的全站仪，应具有自动目标照准和程序控制自动测量的功能，其标称精度应满足：方向测量中误差不大于±1″，距离测量中误差不大于±（1mm+2ppm）。
2、与全站仪配套的棱镜，重复性安装误差和各标志点之间的互换性安装误差，在X、Y、H三方向的误差均应小于±0.3mm。
用于进行气象改正的温度计，其测量精度应不低于±0.5℃。
高速铁路GPS控制网复测及技术要求

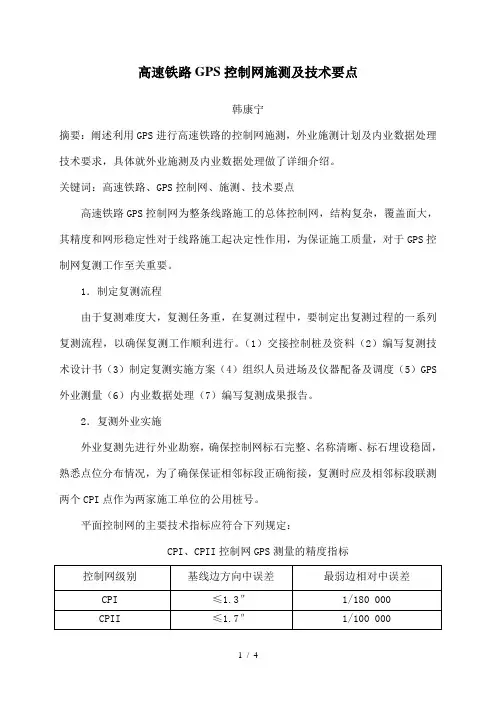

高速铁路GPS控制网施测及技术要点韩康宁摘要：阐述利用GPS进行高速铁路的控制网施测，外业施测计划及内业数据处理技术要求，具体就外业施测及内业数据处理做了详细介绍。
关键词：高速铁路、GPS控制网、施测、技术要点高速铁路GPS控制网为整条线路施工的总体控制网，结构复杂，覆盖面大，其精度和网形稳定性对于线路施工起决定性作用，为保证施工质量，对于GPS控制网复测工作至关重要。
1．制定复测流程由于复测难度大，复测任务重，在复测过程中，要制定出复测过程的一系列复测流程，以确保复测工作顺利进行。
（1）交接控制桩及资料（2）编写复测技术设计书（3）制定复测实施方案（4）组织人员进场及仪器配备及调度（5）GPS 外业测量（6）内业数据处理（7）编写复测成果报告。
2．复测外业实施外业复测先进行外业勘察，确保控制网标石完整、名称清晰、标石埋设稳固，熟悉点位分布情况，为了确保保证相邻标段正确衔接，复测时应及相邻标段联测两个CPI点作为两家施工单位的公用桩号。
平面控制网的主要技术指标应符合下列规定：CPI、CPII控制网GPS测量的精度指标采用GPS 复测CPⅠ、CPⅡ控制点时，复测及设计院测成果较差应满足下表的规定。
CPI 、CPII 控制点复测坐标较差限差要求 单位：mm注：表中坐标较差限差指X 、Y 坐标分量较差。
GPS 复测相邻点间坐标差之差的相对精度限差注：表中相邻点间坐标差之差的相对精度按下式计算()s Z ΔY ΔX Δ2ij 2ij 2ij ++=s d s式中：△Xij=（Xj –Xi ）复 –（Xj –Xi ）原 △Yij=（Yj –Yi ）复 –（Yj –Yi ）原 △Zij=（Zj –Zi ）复 –（Zj –Zi ）原 s---相邻点间的二维平面距离或三维空间距离；△Xij ，△Yij — 相邻点i 及j 间二维坐标差之差（m ）；△Zij — 相邻点i 及j 间Z 方向坐标差之差，当只统计二维坐标差之差的相对精度时该值为零（m ）。
