中高温压力传感器
压力传感器质量等级

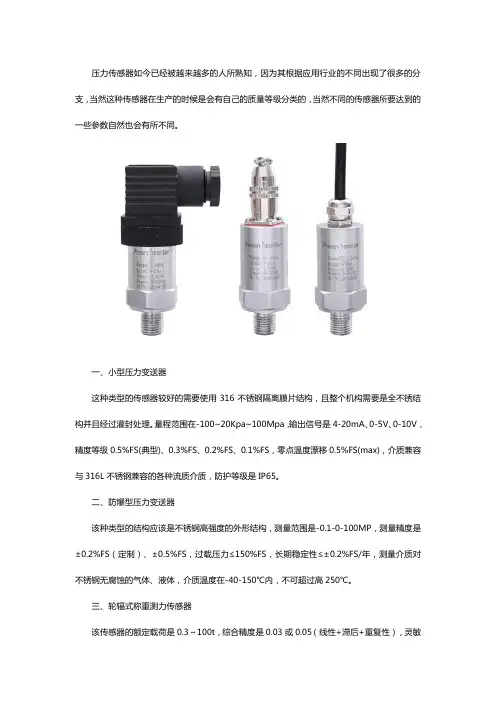

压力传感器如今已经被越来越多的人所熟知，因为其根据应用行业的不同出现了很多的分支，当然这种传感器在生产的时候是会有自己的质量等级分类的，当然不同的传感器所要达到的一些参数自然也会有所不同。
一、小型压力变送器这种类型的传感器较好的需要使用316不锈钢隔离膜片结构，且整个机构需要是全不锈结构并且经过灌封处理。
量程范围在-100~20Kpa~100Mpa，输出信号是4-20mA、0-5V、0-10V，精度等级0.5%FS(典型)、0.3%FS、0.2%FS、0.1%FS，零点温度漂移0.5%FS(max)，介质兼容与316L不锈钢兼容的各种流质介质，防护等级是IP65。
二、防爆型压力变送器该种类型的结构应该是不锈钢高强度的外形结构，测量范围是-0.1-0-100MP，测量精度是±0.2%FS（定制）、±0.5%FS，过载压力≤150%FS，长期稳定性≤±0.2%FS/年，测量介质对不锈钢无腐蚀的气体、液体，介质温度在-40-150℃内，不可超过高250℃。
三、轮辐式称重测力传感器该传感器的额定载荷是0.3～100t，综合精度是0.03或0.05（线性+滞后+重复性），灵敏度是2.0mV/V，蠕变是±0.03％F·S/30min，零点输出是±1％F·S，工作温度范围需要达到-20℃～+65℃。
四、桥式称重测力传感器量程、规格、外形及安装尺寸分别是5，10，20，30，40，50t。
工作温度时-20℃～+65℃，绝缘电阻大于5000MΩ，安全过载150％F·S。
上述只是对部分压力传感器的质量等级的分享，希望对大家选择有所帮助。
南京凯基特电气有限公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点，欢迎大家咨询了解相关信息。
耐高温小型压差传感器的研制
当 Ｅ形膜 受到压 力 Ｐ作用 时 ， １ 和Ｒ ３ 将 减小 ， 尺 ２ 和 将 相 应地 增 大 。将 Ｒ １ 、 ２ 、 Ｒ ３ 、 ４ 连 接成 为一 个 惠斯 顿 电桥 ， 如图 ２ 所示。
的精度 、 温度漂移及可靠性等主要技术指标与 国外产 品 存在着较大差距。耐高温小型压差传感器是一种具有高 精度、 大 压力 、 大 过载 、 小体 积 以及 耐强 振动 、 耐 冲击 等高
王 香 文
（ 广州城建职业学院 ， 广东 广州 ５ １ ０ ９ ２ ５ ）
摘 要： 小型耐高温压差传感器主要用于高温状态下测量发动机活塞两腔压力差。采用 ｓ Ｏ ｓ （ 硅一 蓝宝石） 材 料制作硅压阻式压力敏感芯片 。 两只压 力
敏感元件 ， 分别测量高压端和低压端的压力输 出， 再利用精密的信号处理电路 ， 将微弱 的电信号进 行放大处理 。 实现标准的模 拟信 号输 出。
关键词 ： 差压传感器 ； Ｓ ０ Ｓ （ 硅一 蓝宝石） ； 扩散硅 ； 压阻效应
１ 引 言
一
扩 散 电阻 的横 向应 力 ；
扩散 电阻 的纵 向应 力 。
高温压 力 的测量 因受 材料 温 度 限制 ， 一 直是 压 力 检 测 领域 的一 个难 题 。按 耐 高温 的敏 感 材料 划 分 ， 用 于 高
，
图 ２ 恒 压 源 供 电 的 恿斯 顿 电桥 试 示 惹 图
电桥 的输 出 电压 为 ：
（ ４ ＋△ Ｒ ４ ） （ Ｒ ３ 一Ａ Ｒ ３ ）
４一 尺２＋ ｚ Ｘ Ｒ２＋ Ｒ３一 ＡＲ３ ｕｓ ｃ— Ｒｌ — ＡＲｌ＋Ｒ４＋
（ ２ ）
值变化变率与所受应力的关系为 ：
一 Ｒ
：
压力传感器温漂的处理方法

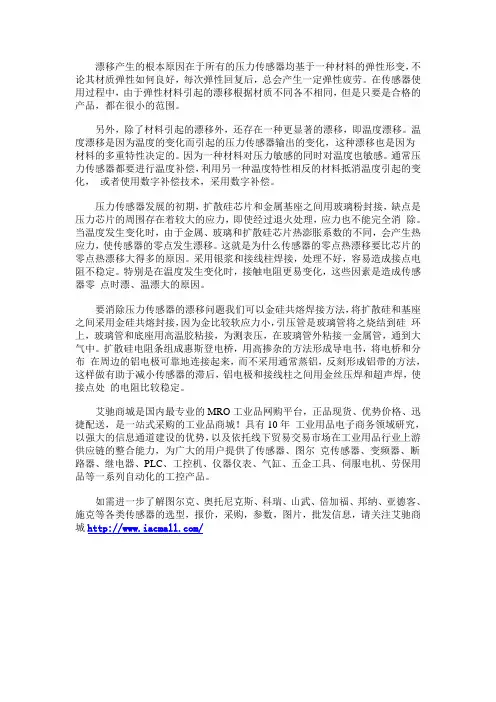

漂移产生的根本原因在于所有的压力传感器均基于一种材料的弹性形变，不论其材质弹性如何良好，每次弹性回复后，总会产生一定弹性疲劳。
在传感器使用过程中，由于弹性材料引起的漂移根据材质不同各不相同，但是只要是合格的产品，都在很小的范围。
另外，除了材料引起的漂移外，还存在一种更显著的漂移，即温度漂移。
温度漂移是因为温度的变化而引起的压力传感器输出的变化，这种漂移也是因为材料的多重特性决定的。
因为一种材料对压力敏感的同时对温度也敏感。
通常压力传感器都要进行温度补偿，利用另一种温度特性相反的材料抵消温度引起的变化，或者使用数字补偿技术，采用数字补偿。
压力传感器发展的初期，扩散硅芯片和金属基座之间用玻璃粉封接，缺点是压力芯片的周围存在着较大的应力，即使经过退火处理，应力也不能完全消除。
当温度发生变化时，由于金属、玻璃和扩散硅芯片热澎胀系数的不同，会产生热应力，使传感器的零点发生漂移。
这就是为什么传感器的零点热漂移要比芯片的零点热漂移大得多的原因。
采用银浆和接线柱焊接，处理不好，容易造成接点电阻不稳定。
特别是在温度发生变化时，接触电阻更易变化，这些因素是造成传感器零点时漂、温漂大的原因。
要消除压力传感器的漂移问题我们可以金硅共熔焊接方法，将扩散硅和基座之间采用金硅共熔封接，因为金比较软应力小，引压管是玻璃管将之烧结到硅环上，玻璃管和底座用高温胶粘接，为测表压，在玻璃管外粘接一金属管，通到大气中。
扩散硅电阻条组成惠斯登电桥，用高掺杂的方法形成导电书，将电桥和分布在周边的铝电极可靠地连接起来，而不采用通常蒸铝，反刻形成铝带的方法，这样做有助于减小传感器的滞后，铝电极和接线柱之间用金丝压焊和超声焊，使接点处的电阻比较稳定。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
压力传感器原理与应用知识简介
压力传感器原理与应用知识简介一、压力相关概念压力：流体介质垂直作用于单位面积上的力称为“压强”，在工程技术上一般称它为“压力”，其法定计量单位为帕斯卡，简称帕（符号为Pa）。
1、绝压：以绝对真空（零压）为基准来表示的压力（PA）。
2、差压：两处的压力差值（PD=P1-P2）表压：以实际大气压为基准来表示的压力（PG）。
当P2为大气压时，PG等于PD。
密封压：以标准大气压为基准来表示的压力（PS）。
当实际大气压等于标准大气压时，密封压等于表压，所以密封压是表压的一个特例。
负压：小于实际大气压时的表压力（也叫真空压），负压也是表压的一个特例。
二、压力传感器压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。
1、应变片压力传感器力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。
但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。
下面我们主要介绍这类传感器。
在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。
电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。
它是压阻式应变传感器的主要组成部分之一。
电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。
金属电阻应变片又有丝状应变片和金属箔状应变片两种。
通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。
这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D 转换和CPU ）显示或执行机构。
压力传感器最常见的应用和原理分析
压力传感器最常见的应用和原理分析
压力传感器是最为常用的一种传感器，被广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业.下面就简单介绍一些常用压力传感器的应用。
一个工业自动化系统通常分为三个部分：检测、控制、执行。
工业设备作为自动化系统的控制对象，必须能与其它两个部分相兼容，提供压力传感器接口，使之成为一个完整的有机整体。
无论是单机自动化或还是大型自动化装置，对于控制对象都应该保护，使之用途发挥到最大。
压力传感器在水处理行业的应用
我国的环保水处理行业，近些年得到快速的发展，并且未来前景广阔。
基于SOI的MEMS高温压阻式压力传感器

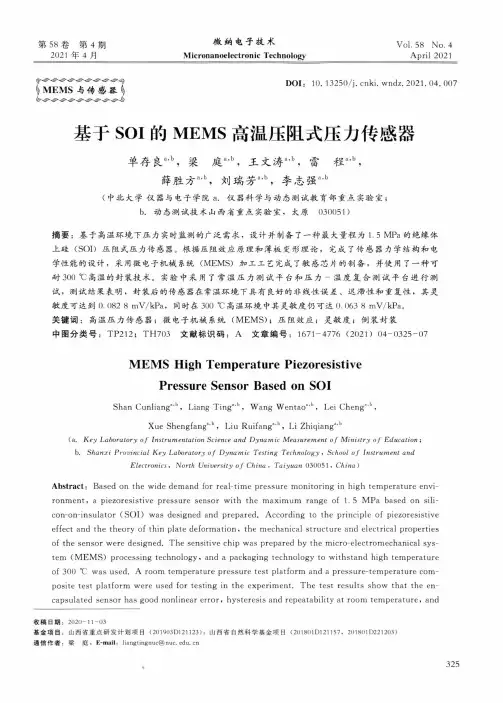

第58卷第4期 2021年4月撳纳电子技术Micronanoelectronic TechnologyVol.58 No.4April 2021t)M E M S与待感眾$DOI：10. 13250/ki.wndz.2021. 04. 007基于SO I的MEMS高温压阻式压力传感器单存良a’b，梁庭a’b，王文涛a’b，雷程a’b，薛胜方a’b，刘瑞芳a’b，李志强a’b(中北大学仪器与电子学院a.仪器科学与动态测试教育部重点实验室；b.动态测试技术山西省重点实验室，太原 030051)摘要：基于高温环境下压力实时监测的广泛需求，设计并制备了一种最大量程为1.5 MPa的绝缘体 上硅（SOI)压阻式压力传感器。
