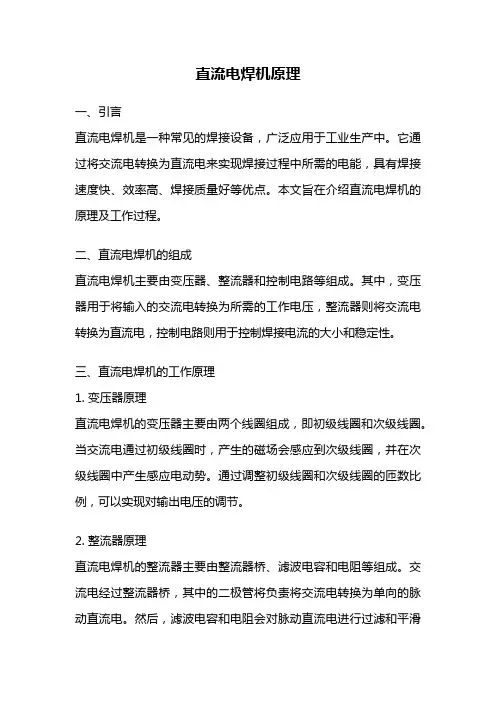

直流电焊机原理
直流电焊机原理一、引言直流电焊机是一种常见的焊接设备，广泛应用于工业生产中。
它通过将交流电转换为直流电来实现焊接过程中所需的电能，具有焊接速度快、效率高、焊接质量好等优点。
本文旨在介绍直流电焊机的原理及工作过程。
二、直流电焊机的组成直流电焊机主要由变压器、整流器和控制电路等组成。
其中，变压器用于将输入的交流电转换为所需的工作电压，整流器则将交流电转换为直流电，控制电路则用于控制焊接电流的大小和稳定性。
三、直流电焊机的工作原理1. 变压器原理直流电焊机的变压器主要由两个线圈组成，即初级线圈和次级线圈。
当交流电通过初级线圈时，产生的磁场会感应到次级线圈，并在次级线圈中产生感应电动势。
通过调整初级线圈和次级线圈的匝数比例，可以实现对输出电压的调节。
2. 整流器原理直流电焊机的整流器主要由整流器桥、滤波电容和电阻等组成。
交流电经过整流器桥，其中的二极管将负责将交流电转换为单向的脉动直流电。
然后，滤波电容和电阻会对脉动直流电进行过滤和平滑处理，使其变成稳定的直流电。
3. 控制电路原理直流电焊机的控制电路主要用于控制焊接电流的大小和稳定性。
通过控制电路，可以通过调节电压和电流的大小来满足不同焊接任务的需求。
控制电路还可以提供过热保护和过载保护等功能，以确保焊接过程的安全性和稳定性。
四、直流电焊机的工作过程直流电焊机的工作过程可以分为三个阶段：起弧阶段、焊接阶段和熄弧阶段。
1. 起弧阶段在起弧阶段，电焊机会提供一定的电压和电流来产生电弧。
通过控制电路的调节，电焊机可以提供足够的电能来克服焊接材料之间的间隙和表面氧化物，从而在电极和工件之间产生电弧。
2. 焊接阶段在焊接阶段，电焊机会提供稳定的电压和电流，以维持电弧的稳定性。
焊接电流会通过焊条或焊丝传递到工件上，使其达到熔化点并产生焊接效果。
此时，焊接过程会释放出大量的热能，使焊接材料熔化并形成焊缝。
3. 熄弧阶段在熄弧阶段，电焊机会减小电流和电压的输出，以使电弧逐渐熄灭。
焊接基础知识培训ppt课件
熔炼与铸造，是金属熔 化与结晶的过程。 ➢ 熔池存在时间短，温度 高；冶金过程进行不充 分，氧化严重；热影响 区大。 ➢ 冷却速度快，结晶后易 生成粗大的柱状晶。
熔化焊的三要素
✓ 热源 能量要集中，温度要高。以保证金属快速熔化，减小
热影响区。满足要求的热源有电弧、等离子弧、电渣热、 电子束和激光。 ✓ 熔池的保护
焊件极性的选择原则：
1、焊条电弧焊使用碱性低氢焊条时，一律采用反接。若采用 正接，则电弧燃烧不稳定电弧声音很暴燥，发出强烈的嘶嘶声 飞溅很大，并且极容易产生气孔。使用酸性焊条时，极性对电 弧的稳定燃烧影响不大。
手工电弧焊时有强烈弧光和烟尘污染，焊接质量不够稳定， 焊缝短而不连续，焊缝宽度不均，劳动条件差，劳动强度大， 生产率低，对工人技术水平要求较高。
手工电弧焊设备
一、 焊条电弧焊电源
1.手工电弧焊电源基本要求 手工电弧焊电源应具有适当的空载电压和较高的引弧电
压，以利于引弧，保证安全；当电弧稳定燃烧时，焊接电流 增大，电弧电压应急剧下降；还应保证焊条与焊件短路时， 短路电流不应太大；同时焊接电流应能灵活调节，以适应不 同的焊件及焊条的要求。
不足： ① 结构无可拆性。 ② 焊接时局部加热，焊接接头的组织和性能与母材相比发生变 化，产生焊接残余应力和焊接变形。 ③ 焊接缺陷的隐蔽性，易导致焊接结构的意外破坏。
焊接应用概述
应用： （1）制造金属结构件，承压设备； （2）制造机器零件和工具； （3）修复。 焊接在承压类特种设备制造中也占有重要的地位。
手工电弧焊
手工电弧焊是利用焊条与工件之间的电弧热，将焊 条和部分工件熔化而形成焊缝的焊接方法
电弧区域热量分布：阳极区 43％，弧柱区21％，阴极区36％
电气焊知识培训
术要求。同时要清除现场上火种、封闭电源、对焊工所穿的衣服要进行检查，看
是否有隐燃等。
焊修燃料容器的安全措施
焊补燃料容器和管道时，应结合实际情况确定焊补方法。实施置
换法时，置换应彻底，工作中应严格控制可燃物质的含量；实施
带压不置换法时，应按要求保持一定的电压。工作中应严格控制
含氧量。要加强检测，注意监护，要有安全组织措施。
触电。 事发现场有电焊机一台，交流额定电压为380V。电焊机的电源是由电焊机西 侧墙上的开关箱供给，现场勘察时，电焊机二次侧的焊把线、搭铁线均已拆除，电焊机 二次侧接线端子未接电缆线。电焊机一次侧的接线端子与电源电缆线连接。电焊机的电 源线为四芯护套线。 现场勘查发现，电焊机的电源线中部有一处接头，绿色电线与红色电线连接，连接 处用绝缘胶布包扎，无漏电点。蓝色电线与蓝色电线已断开，两个线头带电体均已外漏， 经检测，两个线头带电体间相电压为380V。
④盛过汽油、煤油、苯及其他易燃液体的桶和罐，在对其焊接之前，要认真进行处
理；对积存可燃气体和蒸气的管沟、深坑、下水道内及其四周，没有消除危险之 前，不能进行。 ⑤ 焊接工具必须安全良好。电焊机和电源线的绝缘要可靠，导线要有足够的截面， 并安装符合要求的熔件。电源线破损时，应及时处理更换，以防发生事故。 ⑥ 电焊与气焊如在同一地点操纵时，电焊的导线与气焊的管线不可敷设在一起，应
19、氧气瓶和乙炔瓶的管理要有专人负责。
20、储存气瓶仓库周围10米内，不得堆放可燃物品，不得进行铸造， 焊接等明火工作，也不准吸烟。储存气瓶的仓库不许有取暖设备。 21、储存气瓶的仓库必须备有消防用具。 22、气瓶必须有两人一起搬运，或采用专门的手推车和专门的抬架搬 运，不许用手或肩直接搬运、滚动。 23、在每一个气瓶上套以厚度不少于25毫米的绳圈或橡皮圈二个，以 免互相撞击。
焊接基础知识2手工电弧焊
交 流 电 焊 机
（2）手工电弧焊接线
焊接前，将焊钳和焊件分别接到弧焊机输出端的两极，并 用焊钳夹持焊条。焊条和焊件分别成为两个电极。
焊机暂载率:
在一个工作过程中，焊接时间与总时间的 比值叫做电焊机的暂载率。比如： 每焊接 1min后，停顿1min ，再焊接1min ，再停 顿1min......，其实际暂载率是： 1/（1+1） =50% 电焊机都规定一个暂载率，如果实际 暂载率超过电焊机规定的暂载率时，就要 降低功率使用。焊接设备的标准暂载率分 为50％、65％、75％、100％四种,其中自 动焊接设备的暂载率为100％。中国的技术 标准规定工作周期以10min为计算依据 。
在稳定状态下弧焊电源的输出电压与输出电流之间的关系称为电源的外 特性。手弧焊时为保证电弧的稳定燃烧和引弧容易，要求焊接电源外特性必 须是下降的。
此外，焊接电源还应具有适当的空载电压、良好的动特性、良好的调节 特性等。
U（V）
弧长5mm
弧长2mm
I（A）
1）交流弧焊机 交流弧焊机是一种特殊的降压变压器，又称弧焊变压
（4）手工电弧焊用焊条、焊钳和面罩
焊条是电焊条的简称，由药皮和焊芯两部分
组成。它实际就是涂有药皮的供手弧焊用的熔化 电极。
1) 焊芯 焊芯是指焊条中被药皮包覆的金属 芯。其作用有二：
•
一是作为电极，传导电流，产生电弧；
•
二是熔化后作为填充金属，与熔化的母材一
起组成焊缝金属。
2)药皮 焊条药皮的作用 压涂在焊芯表面上的涂料层称为焊条药皮,焊条的 药皮在焊接过程中起着极为重要的作用,是决定焊 缝质量的重要因素,因此,各个国家的焊接工作者对 焊条的药皮都给予高度重视,大家所研究和使用的 主要是厚药皮的焊条(药皮的重量与外涂药皮部分 的焊芯重量之比大于40%的焊条) (1) 对电弧和熔池的保护的作用----气渣联合保护 焊接时,焊条药皮熔化后产生大量的气体笼罩着电 弧区和熔池,基本上将熔化金属与周围空气隔绝开 来,这些气体中绝大部分是不太容易与金属起反应 且熔较池难周分 围解 形的 成还 一原个性很气好体的保(C护O2层H,2防),能止在空电气弧中区的和氧, 氮侵入,起到对熔化金属较好的保护作用
电焊工基础知识培训
产品质量评价体系建立
根据产品的特点和要求，建立相应的质 量评价体系，包括评价指标、评价方法
和评价标准。
对产品的各项质量指标进行评价，如焊 缝质量、装配质量、外观质量、尺寸精 度等，确保产品符合设计要求和使用性
能要求。
采用统计技术对产品质量数据进行分析 和处理，找出影响产品质量的主要因素 和规律，为质量改进提供依据。同时， 建立质量档案，对产品质量进行追溯和
自动化焊接阶段
近年来，随着自动化技术的不断进步 ，自动化焊接设备逐渐应用于生产领 域，极大地提高了生产效率和焊接质 量。
行业应用及前景展望
行业应用
电焊工艺广泛应用于航空、航天、汽车、船舶、建筑、机械 制造等领域。随着科技的进步和产业的发展，电焊工的应用 领域还将进一步扩大。
前景展望
未来，随着新材料、新工艺的不断涌现，电焊工将面临更多 的挑战和机遇。同时，随着智能制造和自动化技术的不断发 展，电焊工的职责和技能也将发生相应的变化，需要不断学 习和更新知识。
质量检验与评价标准
外观质量检查内容和方法
检查焊接外观成形是否良好，焊缝是 否均匀，焊道与焊道、焊道与基本金 属之间过渡是否平滑，焊渣和飞溅物 是否清除干净。
使用合适的量具和检测工具，如焊缝 检验尺、放大镜、相机等，对焊缝进 行详细的检查和记录。
检查焊缝尺寸是否符合图纸要求，包 括焊缝宽度、余高、凹度、错边等。
安全操作规范
重点强调焊接过程中的安 全注意事项，提高学员的 安全意识。
实践操作技能
通过现场演示和学员亲自 动手操作，使学员熟练掌 握焊接技能。
学员心得体会分享Βιβλιοθήκη 学员A通过这次培训，我深刻认识到了焊接工艺的重要性和复杂 性，同时也掌握了一定的焊接技能，对今后的工作有很大 的帮助。
电焊工基本知识电焊入门基础知识
电焊工基本知识电焊入门基础知识电焊工是一个在机械制造和机械加工行业中的特殊金属焊接工种，而且又是一个很重要的岗位。
那么你对电焊工知识了解多少呢?以下是由店铺整理关于电焊工知识的内容，希望大家喜欢!电焊工基本知识1、什么叫焊接电源?答：电焊机中，供给焊接所需的电能并具有适宜于焊接电气特性的设备称为焊接电源。
2、为什么对弧焊电源有特殊要求?有哪些要求?答：为了保证焊接电弧稳定燃烧和适应各种焊接工艺要求，弧焊电源具有下列特殊要求：〈1〉弧焊电源的静特性(或称外特性)——即稳态输出电流和输出电压之间的关系，有下降特性(恒流特性)和平特性(恒压特性)。
A、焊条电弧焊、TIG焊和碳弧气刨电源的外特性是下降(恒流)特性;B、CO2/MAG/MIG电弧焊电源的外特性是平特性(恒压特性)。
〈2〉弧焊电源的动特性——当负载状态发生瞬时变化时(如：熔滴的短路过渡、颗粒过渡、射流过渡等)，弧焊电源输出电流和输出电压与时间的关系，用以表征对负载瞬变的反应能力(即动态反应能力)，简称“动特性”。
〈3〉空载电压——引弧前电源显示的电压。
〈4〉调节特性——改变电源的外特性以适应焊接规范的要求。
3、为什么电弧长度发生变化时，电弧电压也会发生变化?答：由弧焊电源的外特性所决定的，电弧越长，电弧电压越高;电弧越短，电弧电压越低。
4、为什么CO2焊接时，焊丝伸出长度发生变化时，电流显示值也会发生变化?答：焊丝伸出长度(即干伸长度)越长，焊丝的电阻量越大，由电阻热消耗的电流越大，焊接电流显示值越小，实际焊接电流也变小。
所以焊丝伸出长度一般设定在12--20mm范围内。
5、为什么CO2/MAG/MIG焊接时，焊接电流和电弧电压要严格匹配?答：CO2/MAG/MIG焊接时，调节焊接电流—即调节焊丝的给送速度;调节电弧电压—即调节焊丝的熔化速度;很显然，焊丝的熔化速度和给送速度一定要相等，才能保证电弧稳定焊接。
〈1〉在焊接电流一定时，调节电弧电压偏高，焊丝的熔化速度增大，电弧长度增加，熔滴无法正常过渡，一般呈大颗粒飞出，飞溅增多。
电焊技术入门基础教程
电焊技术入门基础教程(共28页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电焊技术入门基础教程电焊技能应用基础知识电焊应用很广泛，各行各业都需要它，很吃香的一种技能。
电焊是一门容易学的技术，但是要运用好就看个人的领悟能力，加上理论和实践的学习。
电焊实际就是焊接的分类，同类的还有气割。
普通的电焊有氩弧焊，气焊等等。
电焊技术要领; 主要是实践。
毕竟实践出真理!电焊（手工焊）有哪几种焊法1G：平焊或转动 2G：横焊或垂直固定 3G：立焊 4G：仰焊 5G：水平固定 6G：45°固定 5GX：立焊（向下）⊥：角焊缝（各种位置）电焊焊立缝时,怎么个法焊最平面立焊用连弧焊成型比较好,电流比平焊的电流小10%,角度为70至75度左右.我们一般用锯齿形和月牙形运条方法,主要是自己自己适用就行.焊立缝的时候有时会有小裂缝是怎么回事出现裂缝的原因可能是多方面的，可从以下几方面查找：1.材质是哪类，据此应选择匹配的焊接材料；2. 根据材料及接头形式，选择合适的焊接施工规范，必要时要通过试验确定焊接施工工艺参数，多道焊时还要注意控制层间温度；3. 根据经验，如此厚的两个件焊接，应该焊前进行预热。
回复：请教焊接后钢管出现裂缝的原因和解决办法出现裂缝的原因:1.焊缝收缩应力太大，容易产生缓慢裂纹。
2.焊缝受热不均匀，容易发生脆性。
3.焊接方法和顺序不合理。
4.层间温度控制不好。
防止措施：1.首先要选择合理的焊接顺序，采用对称焊。
2.多层多道焊，焊完每一道焊缝（别是打底焊）时要认真处理好焊缝表面的焊渣、氧化皮，以防止赃物在下一层焊缝中形成缺陷。
3.调整冷却速度，冷却越快，变形越大。
结晶裂纹倾向也越大。
4.焊后消除残余应力。
电焊怎么焊才能焊平总是焊完铁上一个大棱不好看还不结实, 是怎么回事首先你要了解电焊的原理. 说简单点. 你只要把握好熔池就可以. 熔池就是. 头上的红圈. 它到哪哪就化. 还有你说的不结实. 你也没说焊多厚的板. 简单的方法是打坡口斜30度磨钝边. 母材对上时留的缝隙可以划过打底的焊条就可以......电焊的弧光很强烈，可使人短暂失眠。
焊机PPT课件
THANKS
感谢观看
