温控说明书
科洋温控仪使用说明书
科洋温控仪使用说明书一、产品概述科洋温控仪是一种用于自动调节室内温度的设备，适用于家庭、办公室、商业场所等空间。
它采用先进的温度传感技术和智能控制算法，能够精确测量室内温度，并根据用户设定的温度范围自动调节冷暖设备。
科洋温控仪旨在提高室内舒适度，节省能源消耗。
二、产品特点1.高灵敏度温度传感器：科洋温控仪采用灵敏度高、误差小的温度传感器，能够准确测量室内温度。
2.温度调节功能：用户可以通过设置温度范围，让科洋温控仪自动调节冷暖设备以维持室内温度在设定范围内。
3.时间调度功能：科洋温控仪还具有时间调度功能，用户可以设置每天不同时间段的温度要求，实现自动调节。
4.显示屏幕：科洋温控仪配备有大屏幕显示，清晰明了，方便用户查看当前室内温度和设置参数。
5.操作简便：科洋温控仪具有简单易用的操作界面，用户可以轻松进行设置和调试。
6.节能环保：科洋温控仪能够根据实际需求智能控制冷暖设备的运行，有效节省能源消耗，减少碳排放。
三、使用方法1.安装：将科洋温控仪安装在室内墙壁上，确保与电源开关和冷暖设备连线正确。
2.开机：将电源插头插入电源插座，打开电源开关。
3.设置温度范围：按下设置键，屏幕会显示温度设置界面，使用上下调整键设置所需的温度范围，再按下确定键保存设置。
4.设置时间调度：按下时间调度键，屏幕会显示时间调度界面，根据自己的需求使用上下调整键设置不同时间段的温度要求，再按下确定键保存设置。
5.手动控制：按下手动控制键，屏幕会显示手动控制界面，使用上下调整键设置所需的温度，再按下确定键进行手动控制。
6.温度显示：科洋温控仪会自动实时显示当前室内温度，用户可以通过屏幕上的数字了解当前温度。
四、注意事项1.安装前请确保电源已断开，以免触电危险。
2.使用时请不要将温控仪放置在阳光直射处，或者靠近热源，以免影响温度测量准确性。
3.温控仪需要与冷暖设备进行连接，确保连接线正确接入。
4.温控仪具有较高的防潮性能，但请尽量避免接触水或湿度较大的环境。
云暖温控器说明书
使用说明书室内温控器 1个壁挂炉控制器 1个配件袋 1套说明书 1本说明书黑色磁力贴白色双面胶配件袋安装螺丝安装膨胀管固定螺丝室内温控器壁挂炉控制器231.产品图1:设置键-3:旋钮-旋转旋钮设置手动模式温度模式键-切换手动/编程模式,长按5s 关机2:长按5s 连接WiFi 1231.2.WiFi连接状态: 常亮-连接正常,闪烁-未联接互联网,熄灭-未连接路由器3.手动模式:按照一个目标温度运行 4.当前温度显示编程模式:按照编程时间段运行5.关机模式:关闭锅炉采暖功能 6:采暖工作状态:指示锅炉是否开启采暖41263542.图标说明5步骤一下载APP软件到手机上:1.安卓手机用户打开智能手机在浏览器中直接输入以下地址下载安装：如图所示2.用微信扫描二维码,进入"微信"-"发现"-"扫一扫"将扫描框对准二维码,即可扫描出下载地址,点击下载安装即可./download/cwapp.php步骤二、用户注册1.打开下载好的云暖APP 点击“注册”2.进入注册界面,输入用户名\密码\设备ID码等完成注册;设备ID码可在房间温控器的左侧面和包装盒的背面找到3.APP页面转到登陆界面,输入账户名和密码登陆云暖注意:此步骤请在有WiFi网络环境下操作，并保证手机正常连接到WiFi网络.步骤三、温控器联网注意:此步骤请在有WiFi网络环境下操作，并保证手机正常连接到网络.1.接通温控器电源,按住设置键（如右图）5S直到温控器图标 闪烁进入联网状态;2.登入手机APP后，点击APP右上角设置键，如下图蓝框所示:3.点击“配置wifi”进入以下界面，输入家庭WiFi的密码，点击连接，配置成功；4.如显示配置失败，请进行以下操作：1）检查手机是否开启的是WiFi网络（配置过程只能在WiFi环境下进行）2）重启路由器,重启手机后再次配置.3) 如经过以上操作仍不能解决问题,请通过免费服务热线400-033-8803联系客服人员此处显示的是手机连接的家庭WiFi名称（自动显示，不可修改）请在此处输入手机连接的家庭WiFi的登陆密码安装示意图一、下压图示卡扣,分离温控器和安装架8固定于暗盒上9四、将温控器压入盒内卡扣与墙面平齐1011综合安装示意图本手册所提到的产品规格和资讯仅供参考，如有内容更新请登录网站，恕不另行通知该产品的解释权在法律规定的范围内归本公司所有/download/cwapp.php 云暖网站地址云暖APP 下载地址深圳市合信达控制系统有限公司全国客服电话:400-0338803地址：深圳市宝安区福永镇和平村骏星工业园-。

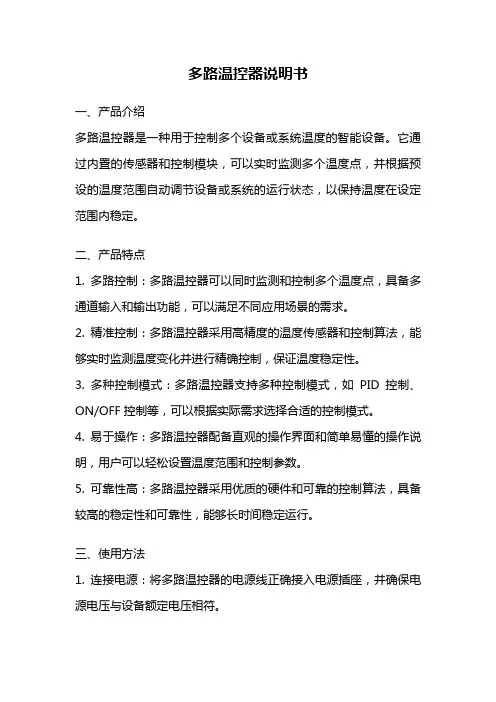

多路温控器说明书
多路温控器说明书一、产品介绍多路温控器是一种用于控制多个设备或系统温度的智能设备。
它通过内置的传感器和控制模块，可以实时监测多个温度点，并根据预设的温度范围自动调节设备或系统的运行状态，以保持温度在设定范围内稳定。
二、产品特点1. 多路控制：多路温控器可以同时监测和控制多个温度点，具备多通道输入和输出功能，可以满足不同应用场景的需求。
2. 精准控制：多路温控器采用高精度的温度传感器和控制算法，能够实时监测温度变化并进行精确控制，保证温度稳定性。
3. 多种控制模式：多路温控器支持多种控制模式，如PID控制、ON/OFF控制等，可以根据实际需求选择合适的控制模式。
4. 易于操作：多路温控器配备直观的操作界面和简单易懂的操作说明，用户可以轻松设置温度范围和控制参数。
5. 可靠性高：多路温控器采用优质的硬件和可靠的控制算法，具备较高的稳定性和可靠性，能够长时间稳定运行。
三、使用方法1. 连接电源：将多路温控器的电源线正确接入电源插座，并确保电源电压与设备额定电压相符。
2. 连接传感器：根据需要，将温度传感器与多路温控器相连，确保传感器与被控制设备或系统接触良好。
3. 设置温度范围：通过操作界面或按键设置多路温控器的温度范围，可以根据实际需求进行上下限的设置。
4. 设置控制模式：根据实际需求选择合适的控制模式，如PID控制、ON/OFF控制等。
5. 连接被控制设备或系统：根据温控器的输出方式，将被控制设备或系统与多路温控器连接，确保连接正确、稳定。
6. 启动温控器：按下启动按钮或根据操作说明启动多路温控器，开始温度控制过程。
四、注意事项1. 使用前请仔细阅读操作说明，确保正确安装和使用多路温控器。
2. 请勿在高温、潮湿或易燃环境中使用多路温控器，以免影响正常使用或造成安全事故。
3. 请勿随意更改多路温控器的内部设置，以免影响温度控制效果或损坏设备。
4. 请定期清洁多路温控器的外壳和传感器，以保持良好的工作状态。
无线温控器说明书中文说明书(改编)
●主要技术指标工作电压：2节AA干电池无线收发频率：868MHZ（FSK）无线收发距离：空旷100米房间温度显示范围：5℃～50℃/41℉～123℉温度精度：0．5℃/1℉湿度范围：90%工作环境温度：0℃～+50℃（32℉～122℉）贮存环境温度：－10℃～+60℃（14℉～140℉）运输温度范围：-20~65℃或-4~150℉外形尺寸：115×90×32m m可直接安装在墙上或安装在86接线盒或美标接线盒上●按键及显示说明按键及其功能描述：①温控器开关机键。
每短按一次该键温控器在开机和关机之间转换。
②时间设定键：在开机状态下短按②键进入时间调整, 每按一次该键小时、分钟、星期循环闪烁，闪烁时按加减键调整小时、分钟或星期，随时按④键确认退出。
③程序设置按键：在开机且程序运行状态下（编程模式）短按③键进入程序设定（具体设定方法附后）；开机且程序运行模式下长按③键超过3秒进入永久保持运行模式；关机状态下长按③键超过3秒进入隐含参数设定（具体设定附后）。
④确认/退出键：在各种设定状态下短按④键，设定确认并退出；永久保持模式或暂时保持模式下短按④键退出并返回到程序运行状态；参数设定（或程序设定）下长按④键超过3秒参数设定（或程序设定）回到出厂值；关机机（OFF、防冻模式）下长按④键超过3秒发射对码程序（仅对无线温控器，对码方法附后）。
⑤复位键：用尖物按压，时间回到星期日00点，程序运行模式，所有设定不变⑥增加键（闪烁的参数均可调）⑦减少键（闪烁的参数均可调）显示说明：（各型号温控器并不会显示下列全部图符）操作说明1.隐含参数设置在关机状态下长按键超过3秒进入隐含参数设定第一项，按、 改变参数设置，再按键进入隐含参数设定下一项，按键确认退出，返回到程序运行模式。
如果20秒内没有任何按键被按动，温控器将自动退出隐含菜单设置并返回到关进状态。
如果需要恢复出厂设置，在菜单设置过程中，长按键3秒以上，“DEF ”将显示并闪烁3次后恢复出厂值并回到菜单第一项。
欧陆2216E温控器说明书
2200 Installation and Operation Handbook Contents2200 系列 PID 调节器安装及操作手册章节页号第 1 章操作....................................................................................1-1 第 2 章安装....................................................................................2-1 第 3 章访问等级.............................................................................3-1 第 4 章整定....................................................................................4-1 第 5 章配置....................................................................................5-1 第 6 章用户校准.............................................................................6-1 第 7 章报警配置.............................................................................7-1附录 A 定货代码.............................................................................A-1 附录 B 阀位控制............................................................................B-1附录 C 传送...................................................................................B-1本产品由英国欧陆公司设计制造Issue 1. jul 99 Applies to 2200 controller software versions 3.03 i2200 Installation and Operation Handbook Operation1-1第一章 操作前面板布局手动状态上行显示下行显示 摇控设定 输出2输出设定值有效斜坡设定换页 键转换键遥控设定 斜坡设定减值键增值键2输出斜坡 设定键设定值2键键键远程设定 输出输出Operation 2200 Installation and Operation Handbook按键及指示1-22200 Installation and Operation Handbook Operation1-3开始使用感谢您选择了欧陆2216 /2208 /2204控制器 这一节介绍基本的操作方法查看过程值和设定值在安装接线完成后。
智能温控仪使用说明书
智能温控仪使用说明一、控制仪各模式功能表二、有关参数和功能的解释1、PID参数的设备1、当温度控制效果不够理想时,可以通过自整定来改变PID参数;应注意当负载为多段串联加热方式如挤出机械其中某段进入自整定过程时,应尽量保持前后二段的温度不变,否则会影响自整定的效果;2、PID参数的手动设置：P：为比例带加热侧,如过冲大可加大比例带;如希望升温时间快些可减小比例带;一般来说,系统的保温特性越好,P取值越小,如保温特性越差,P应取越大;I：为积分时间,如温度波动较大,应加长积分时间,反之可减小积分时间;一般来说系统滞后现象越严重,积分时间越长;D：为微分时间,一般取1/5～1/4I;2、怎样设置位式调节仪表的切换差值：限二位式控制仪表在纯位式控制方式时,必须有一个合适的切换差值又称开关差或不灵敏区,切换差过小将导致交流接触器动作频繁而降低寿命,切换差过大将导致被控值的波动变大;在某些场合如空调温度控制,可利用切换差值的设置使被控值稳定在设置范围内,避免浪费;在一般情况下,切换差值设定为全量程的%较为合适;切换差值在设定值上下平均分配,即切换差之中值等天主回路设定值;也即在7000系列仪表中设定点偏差为0%;按SET键约五秒钟,此时仪表进入参数设定层,按照设定操作流程按SET键当主显示窗变为“P”符号,副显示窗显示的即为切换差值,经您用“”、“▲”、“”键重新设置后按一下SET键,该参数即可输入仪表,并按新的切换差设定值进行自动调节仪表出厂时切换差设定为全量程的%左右;3、怎样修正传感器引起的误差：在实际应用中,由于种种原因导致传感器不能安装于理想的测量区,且传感器本身也带有一定的误差,此时仪表接收到的信号就不能反映正确值,这在某些情况下会导致用户的误会,或影响测控的真实性,为此对显示值进行修正有时是很有必要的您只要根据仪表设定程序,在参数设定层中,当上排主显示窗出现“SC”符号时即可按前述办法在下排显示窗修正设置值,完成后再按一下功能键即可把修正后的值输入仪表仪表出厂时修正值为0,使用时要防止把正确的仪表反而修正至不正确;4、怎能样设置上下限报警值：如果您选择的仪表有报警触点输出功能而暂时用不到,请把下限报警值设置至仪表量程的下限,上限报警值设置至仪表量程的上限,这样可降低仪表的功耗,使仪表能在更低的供电电压下工作;按下SET键约三分钟,当主显示窗显示“ALL”符号时,副显示窗显示的即为第一报警值,您可以用“”、“▲”、“”键随便改变设置;当主显示窗显示“AL2”符号时,副显示窗显示的即为第二报警值;由于切换差的因素,您在设置上限报警值时请减去1个字,即如要800℃时报警,那么在设置上限报警值时应设定在799℃；而要设置下限报警值时,则应加上1个字,这样仪表可以一字不差地及时报警,当测量值低于下限报警时,AL2灯亮,下限继电器吸合；当测量值高于上限报警时,AL2灯亮,上限继电器吸合;三、故障的显示和判断注意事项：1、本仪表属精密电子产品,在使用过程中不得随意拆卸或更改;未经本公司同意不得任意调整温度范围;2、在使用过程中远离爆炸物及汽、液体接触仪表;3、若人为使用不当造成一切后果我公司一概不负任何责任;技术服务电话：。
佳敏温控仪的说明书
佳敏温控仪的说明书佳敏温控仪是一款多功能温控仪表，适合各种类型的工业产品，可实现温度测量、监控、显示以及报警，可以应用于工矿厂房、家用电器设备生产车间及家用电器生产企业等各个领域。
通过实时对温度进行设定，可以有效的控制工业产品的温度变化，实现质量监控。
通过内置传感器检测到的温度值就会进行分析处理，从而达到温度控制。
该产品还可以使用遥控器进行控制，并显示温度状态和警报等显示息。
1、本产品使用前应检查电源电压是否正常，并在仪表外壳上贴好标识牌。
测试期间应关闭电源，将主机电源指示灯熄灭。
当出现故障或操作不当时会产生报警，造成误报。
维修时要注意仪表的防尘措施。
本产品禁止与水、易燃易爆物品接触。
2、仪器处于待机状态时，请勿开机；请勿在仪器旁走动，防止温度仪表中的磁珠、电路板等元器件因受潮而造成损坏；请把温度仪表放在桌面上并固定好位置，以防止灰尘等污物对温度仪的侵蚀；请勿随意移动设备，保持温度仪静止；在未断电之前请勿触摸任何电器；请勿拆卸测试仪表及其附件，以防止电池烧坏。
3、在温度设定前，先要将温度传感器放入仪表外壳内再进行温度设定及读数；在温度设定后，按“退出”按钮。
退出温度设定后将温度传感器放入保温箱内再继续进行温度输入；将读数按钮设置为“退出”（温度设定结束);关闭保温箱内的所有温度输入端口；按下“退出”按钮（温度设定结束);将显示窗口旋转10°并锁定；按下“退出”按钮（温度输入完成);在退出后将仪表面板上数字按钮调至最大值，点击“关闭”按钮。
如果需要打开显示窗口并将温度读数显示到面板上，必须把所有温度读数保存到相应的位置进行保存。
以便于日后重新读数、调整、删除息、更改显示界面中的温度数值等。
4、温控仪表每工作一段时间要对其进行彻底清洁和检查工作状态是否正常；并保持其清洁。
检查方法：检查时要仔细。
如果发现问题要及时处理。
避免温控仪表因积尘而烧毁或被污染。
定期对其内部进行清洗，清除污垢，使仪表的绝缘性能好（并保证不受温度变化的影响);用干燥设备清除污垢。
XMT系列智能数显温控仪使用说明书
XMT-系列智能数显温控仪使用说明书XMT－7000系列智能数显温控仪使用说明书操作注意·断电后方可清洁仪器。
·清楚显示器上的污渍请用软布或绵纸。
·显示器易被划伤，禁止用硬物擦洗过触及。
·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。
一、主要技术指标1.1 输入热电偶S R B K N E J T热电阻Pt100 JPt100 Cu501.2 基本误差: 输入满量程的±0.5%±1个字1.3 分辨率：1℃0.1℃1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警1.6 报警输出：继电器触点AC250V 3A（阻性负载）1.7 控制方式：模糊PID控制、位式控制1.8 控制输出：继电器触点（容量：220VAC3A)SSR驱动电平输出（DC0/5V)过零触发脉冲:光偶可控硅输出1A 600V移相触发脉冲:光偶可控硅输出1A 600V1.9 电源电压: AC85-264V(50/60Hz)21.6-26.4V AC(额定24V AC)21.6-26.4V DC(额定24V DC)1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48二、产品型号确认产品代码：X M T ①- 7 ②③④- ⑤⑥～⑦①仪表面板尺寸（高×宽mm）S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160②主控控制方式0 二位式2 三位式3 位式PID4 PID继电器输出5 PID固态继电器输出6 PID移相可控硅触发7 PID过零可控硅触发8 三相PID过零可控硅触发9 PID电流输出③报警输出：0 无报警1 上限报警2 下限报警3上、下限报警6 移相触发脉冲输出，PID调节7过零触发脉冲输出，PID调节8逻辑电平输出，PID调节，驱动SSR ④输入信号：1热电偶输入2热电阻输入⑤⑥～⑦传感器分度号和测量范围例:XMTE-7431 K 0~400℃为PID位式控制，继电器输出，配用K分度号热电偶，量程0～400℃，带上限报警和下限报警，面板尺寸为96×96mm的经济性智能仪表。
